1 Excel 500 XCL5010 SZABÁLYOZÓ RENDSZER KATALÓGUSLAP TERMÉKLEÍRÁS ÁLTALÁNOS Az Excel 500 szabadon programozható szabályozó és megjelenítő rendszer, amelyet épületmenedzsment funkciók ellátására terveztek. A legmodernebb Direct Digital Control (DDC) technológiát alkalmazva, az Excel 500 a moduláris felépítésével különösen jól használható közepes épületek esetén (pl. iskolákban, hotelekben, irodákban, bevásárlóközpontokban és kórházakban). LONWORKS hálózati interfészén keresztül, az Excel 500 LONMARK kompatibilis és tág lehetőségeket kínál a más eszközökkel való együttműködéshez. A fűtési, szellőzési és légkondicionáló rendszerek (HVAC) szabályozásán kívül az Excel 500 széleskörű energiamenedzsment funkciókkal rendelkezik, mint pl. optimum start/stop, éjszakai átszellőztetés és maximális teljesítmény korlátozás. Max. 4 épületfelügyeleti terminál kapcsolódhat a rendszerbuszhoz. Modem vagy ISDN terminál adapter csatlakoztatható közvetlenül az XCL5010-hez és így max Kbaud-os kommunikációra nyílik lehetőség nyilvános telefonhálózaton keresztül. A moduláris felépítés lehetővé teszi az épület növekvő igényei szerinti bővíthetőséget. Az adatpontok felhasználói címei és könnyen értelmezhető leírásai a szabályozókban tárolódnak és így megjeleníthetők helyi kezelőegységen, központi PC használata nélkül. Az Excel 500 alkalmazható nyitott LONWORKS hálózaton. Így a saját elosztott I/O moduljaival együtt (ld. 1. táblázat), az Excel 500 képes más Excel 500 szabályozókkal (mindegyik a saját elosztott I/O moduljaival), Excel 10 és Excel 50 szabályozókkal és további Honeywell és más gyártó LONWORKS eszközeivel közös LONWORKS buszon működni. JELLEMZŐK Különféle modern kommunikációs lehetőségek: Nyitott LONWORKS busz vagy C-busz kommunikáció max.30 Excel 500 szabályozó között; modem vagy ISDN terminál adapter max Kbaud-dal; vezetéknélküli GSM kommunikáció; behívás TCP/IP hálózaton keresztül. Egyedi tulajdonságok a nyitott LONWORKS hálózatok terén: NV-Booster csökkenti a szükséges NV-k számát és ezáltal a szükséges szabályozók számát; az NV hozzárendelések visszaállíthatók a szabályozó újraindítása után (és ezt nem kell újra elvégezni a szabályozó cseréje esetén); a LONWORKS integráció 512 NV-t támogat; a CPU és a Honeywell elosztott I/O modulok közötti automatikus hozzárendelődés feleslegessé teszi az NV hozzárendeléseket, amivel jelentős mérnöki idő takarítható meg. Tipikusan 190 fizikai bemenet/kimenet kezelhető hálózati változókon keresztül a LONWORKS hálózaton 128 fizikai adatpont, 256 szoftverpont és max. 16 elosztott I/O modul Excel 500 szabályozónként (C-busz kommunikáció) DIN-sínre szerelhető (pl. elosztószekrényben) Az alkalmazások a Honeywell CARE programozó eszközével állíthatók elő és tölthetők le Flash EPROMba Kiemelt szabályozási funkciók: riasztás, trend és globális kommunikáció hiszterézis, idő szinkronizáció az egész hálózaton, operációs rendszer letöltés modemen vagy C-buszon keresztül. Belső tápegység modul Megosztott transzformátor (a CPU és az elosztott I/O modulok ugyanahhoz a transzformátorhoz csatlakoztathatók) Optimális hozzáférhetőség a sorkapcsokhoz MEGJ.: Az XCL5010 nem rendelkezik kijelzővel; így XI582AH kezelő egység vagy a PC-bázisú XI584 kezelő és szerviz szoftver szükséges hozzá. 1. táblázat Az Excel 500 rendszer (XCL5010) moduljai Modulok XCL5010 XFL521/B XFL522A/B XFL523/B XFL524A/B Leírás Excel 500 computer modul (elosztott I/O-kat támogat), tápegységet és kommunikációs lehetőséget tartalmaz Analóg bemeneti modul Analóg kimeneti modul Digitális bemeneti modul Digitális kimeneti modul U.S. Registered Trademark Copyright 2000 Honeywell Inc. All Rights Reserved EN0B-0203GE51 R1000

2 EN0B

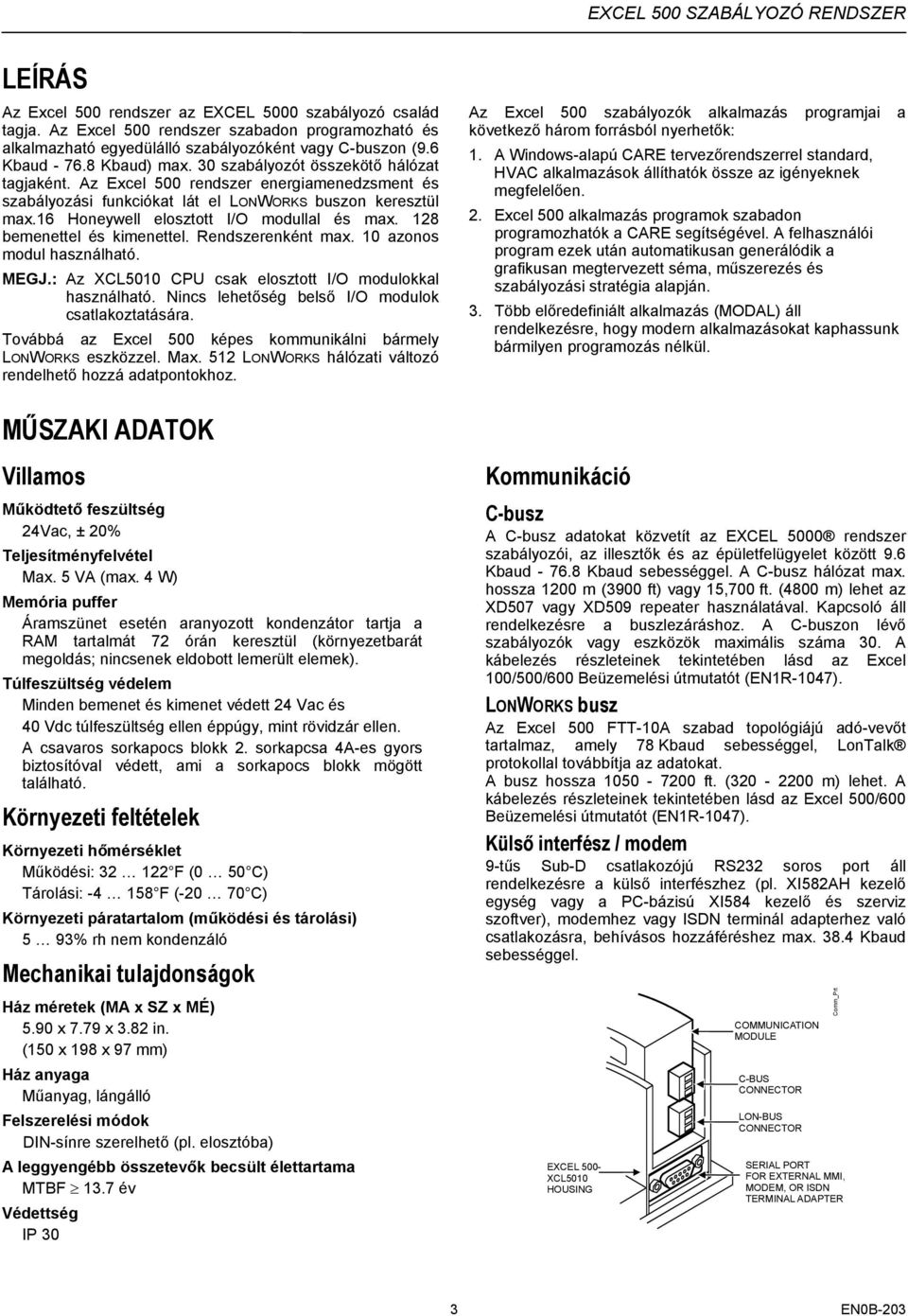

3 LEÍRÁS Az Excel 500 rendszer az EXCEL 5000 szabályozó család tagja. Az Excel 500 rendszer szabadon programozható és alkalmazható egyedülálló szabályozóként vagy C-buszon (9.6 Kbaud Kbaud) max. 30 szabályozót összekötő hálózat tagjaként. Az Excel 500 rendszer energiamenedzsment és szabályozási funkciókat lát el LONWORKS buszon keresztül max.16 Honeywell elosztott I/O modullal és max. 128 bemenettel és kimenettel. Rendszerenként max. 10 azonos modul használható. MEGJ.: Az XCL5010 CPU csak elosztott I/O modulokkal használható. Nincs lehetőség belső I/O modulok csatlakoztatására. Továbbá az Excel 500 képes kommunikálni bármely LONWORKS eszközzel. Max. 512 LONWORKS hálózati változó rendelhető hozzá adatpontokhoz. Az Excel 500 szabályozók alkalmazás programjai a következő három forrásból nyerhetők: 1. A Windows-alapú CARE tervezőrendszerrel standard, HVAC alkalmazások állíthatók össze az igényeknek megfelelően. 2. Excel 500 alkalmazás programok szabadon programozhatók a CARE segítségével. A felhasználói program ezek után automatikusan generálódik a grafikusan megtervezett séma, műszerezés és szabályozási stratégia alapján. 3. Több előredefiniált alkalmazás (MODAL) áll rendelkezésre, hogy modern alkalmazásokat kaphassunk bármilyen programozás nélkül. MŰSZAKI ADATOK Villamos Működtető feszültség 24Vac, ± 20% Teljesítményfelvétel Max. 5 VA (max. 4 W) Memória puffer Áramszünet esetén aranyozott kondenzátor tartja a RAM tartalmát 72 órán keresztül (környezetbarát megoldás; nincsenek eldobott lemerült elemek). Túlfeszültség védelem Minden bemenet és kimenet védett 24 Vac és 40 Vdc túlfeszültség ellen éppúgy, mint rövidzár ellen. A csavaros sorkapocs blokk 2. sorkapcsa 4A-es gyors biztosítóval védett, ami a sorkapocs blokk mögött található. Környezeti feltételek Környezeti hőmérséklet Működési: F (0 50 C) Tárolási: F ( C) Környezeti páratartalom (működési és tárolási) 5 93% rh nem kondenzáló Mechanikai tulajdonságok Ház méretek (MA x SZ x MÉ) 5.90 x 7.79 x 3.82 in. (150 x 198 x 97 mm) Ház anyaga Műanyag, lángálló Felszerelési módok DIN-sínre szerelhető (pl. elosztóba) A leggyengébb összetevők becsült élettartama MTBF 13.7 év Védettség IP 30 Kommunikáció C-busz A C-busz adatokat közvetít az EXCEL 5000 rendszer szabályozói, az illesztők és az épületfelügyelet között 9.6 Kbaud Kbaud sebességgel. A C-busz hálózat max. hossza 1200 m (3900 ft) vagy 15,700 ft. (4800 m) lehet az XD507 vagy XD509 repeater használatával. Kapcsoló áll rendelkezésre a buszlezáráshoz. A C-buszon lévő szabályozók vagy eszközök maximális száma 30. A kábelezés részleteinek tekintetében lásd az Excel 100/500/600 Beüzemelési útmutatót (EN1R-1047). LONWORKS busz Az Excel 500 FTT-10A szabad topológiájú adó-vevőt tartalmaz, amely 78 Kbaud sebességgel, LonTalk protokollal továbbítja az adatokat. A busz hossza ft. ( m) lehet. A kábelezés részleteinek tekintetében lásd az Excel 500/600 Beüzemelési útmutatót (EN1R-1047). Külső interfész / modem 9-tűs Sub-D csatlakozójú RS232 soros port áll rendelkezésre a külső interfészhez (pl. XI582AH kezelő egység vagy a PC-bázisú XI584 kezelő és szerviz szoftver), modemhez vagy ISDN terminál adapterhez való csatlakozásra, behívásos hozzáféréshez max Kbaud sebességgel. EXCEL 500- XCL5010 HOUSING COMMUNICATION MODULE C-BUS CONNECTOR LON-BUS CONNECTOR Comm_Prt SERIAL PORT FOR EXTERNAL MMI, MODEM, OR ISDN TERMINAL ADAPTER 3 EN0B-203

4 XDL505 kommunikációs modul Sorkapocs blokk kiosztása Ház Bedugható műanyag modul. Kommunikációs modul LED-ek és portok LON SERVICE BUTTON POWER, GRN LON SERVICE, RED C-BUS TxD, YEL C-BUS RxD, YEL RESERVED C-BUS TERMINATION SWITCH LEDs 24 Vac 24 Vac DO NOT USE! Vac 24 Vac Term_Ass LON BUS A1 A2 NOT USED SHIELD C + C - C-BUS Sorkapocs blokk Excel 500 (XCL5010) RESET BUTTON Term_Blk SCREW TERMINAL BLOCK (REMOVABLE) REMOVABLE FUSE BELOW TERMINAL BLOCK COMMUNICATION MODULE (REMOVABLE) EN0B

5 ELOSZTOTT I/O MODULOK Lásd az Elosztott I/O modulok katalóguslapot, EN0B-090. XI582AH KEZELŐ EGYSÉG Az XI581 és XI582 kezelőegységek a parancs és információs központjai az Excel 500 rendszernek. Az adatok a kezelőegységen keresztül vihetők be ill. kérdezhetők le. Információk, mint aktuális hőmérséklet értékek, szabályozó kimenetek, stb. szintén megjeleníthetők általa. A menüvezérelt, 6 soros, háttérvilágításos LCD grafikus kijelző, a 34 karakter / soros kijelzési felülettel és a 8 világosan jelölt funkciógombbal együtt könnyen kezelhetővé teszi az eszközt. XI582AH A kezelő egység a kommunikációs modul soros portjához csatlakoztatható. Az XI582AH max. 48 ft-ra (15 m) helyezhető el a szabályozótól. Ez a távolság 328 ft-ra (100 m) kiterjeszthető vonali meghajtó segítségével. XI584 KEZELŐ ÉS SZERVIZ SZOFTVER Az XI584 egy helyi intelligens kezelő és szerviz egység. Rendelkezik az XI581/XI582 nyújtotta minden kezelői lehetőséggel éppúgy, mint egy PC nyújtotta előnyökkel. Az XI584 nemcsak a főbb módosításokra képes, úgymint alapjelek és időprogramok kapcsolási pontjainak megváltoztatása, hanem minden szerviz és beüzemelési funkcióval rendelkezik. XI584con Excel 500 (XCL5010) XI584-gyel és nyomtatóval Az XI584-et öt különböző hozzáférési szinten lehet működtetni, amelyek közül három jelszóvédett. Nyomtató csatlakoztatható az XI584 párhuzamos portjához a riasztások és hibaüzenetek naplózása céljából. Éppúgy, mint az XI582, az XI584 is max. 48 ft-ra (15 m) helyezhető el a computer modultól. Ez a távolság vonali meghajtókkal 328 ft-ra (100 m) kiterjeszthető. PROGRAMOZÁS Az Excel 500 rendszer egy minden részletre kiterjedő szoftver csomagot tartalmaz, amely speciálisan az alkalmazás tervezők kívánalmai szerint lett kialakítva. A könnyen kezelhető, menüvezérelt szoftver a következő lehetőségeket kínálja: adatpont leírás időprogram riasztás kezelés alkalmazás program (DDC program) jelszóvédelem Adatpont leírás Az adatpontok az Excel 500 rendszer alapkövei. A rendszerre jellemző információkat tartalmaznak, mint pl. értékeket, állapotokat, határértékeket és alapbeállításokat. A felhasználó könnyen hozzáférhet az adatpontokhoz és ezek tartalmához. A felhasználó többször előhívhatja az adatpontokat és módosíthatja azokat. A LONWORKS alkalmazásokhoz max. 512 NV hozható létre. Időprogram Az időprogramok adatpontok alapjeleinek és állapotainak idő szerinti beállítására használhatók. A következő időprogramok léteznek: napi program heti program éves program MAI NAP funkció különleges napok listája A heti program a napi programokból áll össze. Az éves program a heti programok ismétlésével automatikusan képződik, ezáltal magába foglalja a napi programokat. A MAI NAP funkció lehetővé teszi a kapcsolási program közvetlen megváltoztatását. Lehetővé teszi a kiválasztott adatpont alapjelének vagy állapotának előírását a definiált időszakra. 5 EN0B-0203

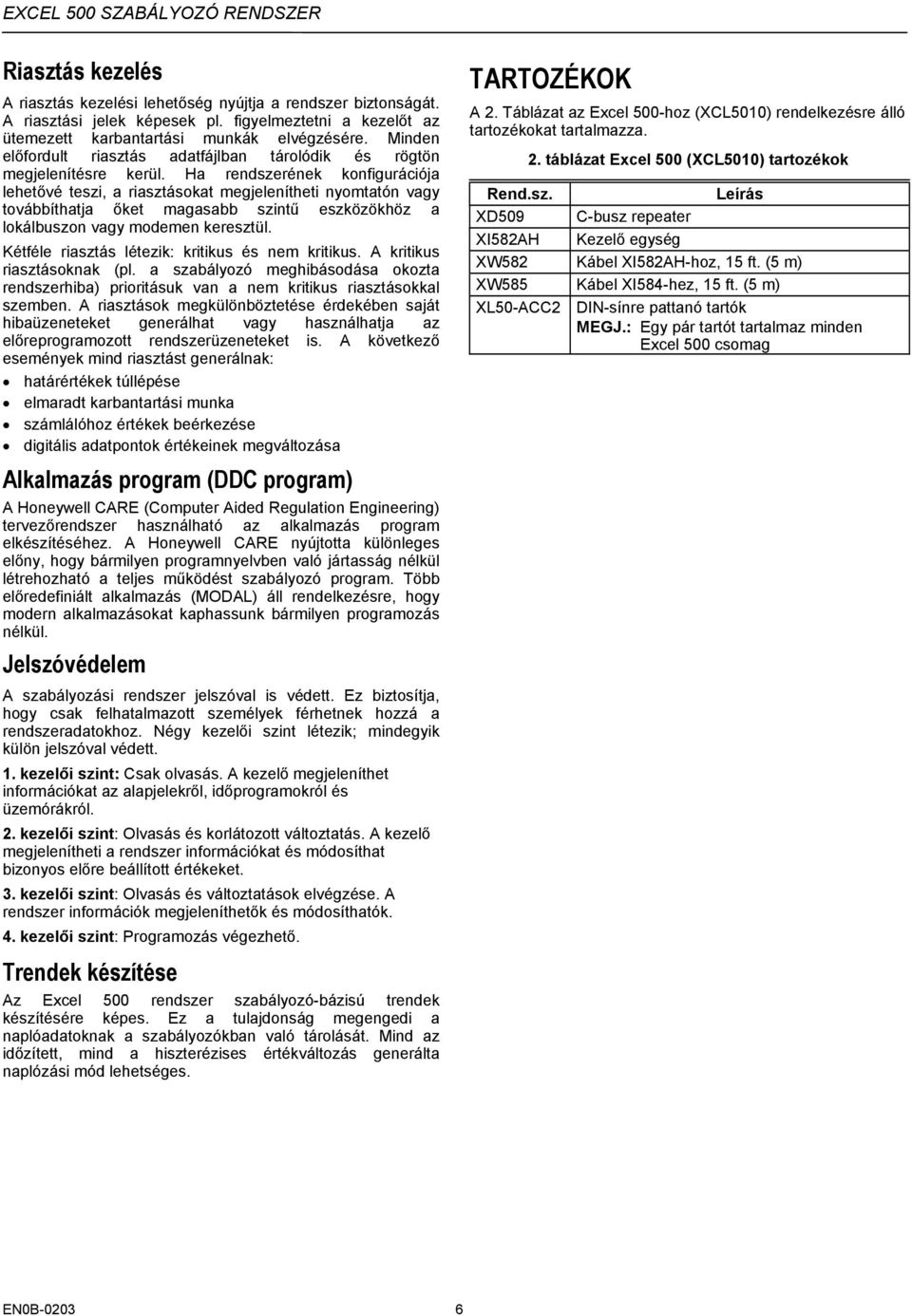

6 Riasztás kezelés A riasztás kezelési lehetőség nyújtja a rendszer biztonságát. A riasztási jelek képesek pl. figyelmeztetni a kezelőt az ütemezett karbantartási munkák elvégzésére. Minden előfordult riasztás adatfájlban tárolódik és rögtön megjelenítésre kerül. Ha rendszerének konfigurációja lehetővé teszi, a riasztásokat megjelenítheti nyomtatón vagy továbbíthatja őket magasabb szintű eszközökhöz a lokálbuszon vagy modemen keresztül. Kétféle riasztás létezik: kritikus és nem kritikus. A kritikus riasztásoknak (pl. a szabályozó meghibásodása okozta rendszerhiba) prioritásuk van a nem kritikus riasztásokkal szemben. A riasztások megkülönböztetése érdekében saját hibaüzeneteket generálhat vagy használhatja az előreprogramozott rendszerüzeneteket is. A következő események mind riasztást generálnak: határértékek túllépése elmaradt karbantartási munka számlálóhoz értékek beérkezése digitális adatpontok értékeinek megváltozása Alkalmazás program (DDC program) A Honeywell CARE (Computer Aided Regulation Engineering) tervezőrendszer használható az alkalmazás program elkészítéséhez. A Honeywell CARE nyújtotta különleges előny, hogy bármilyen programnyelvben való jártasság nélkül létrehozható a teljes működést szabályozó program. Több előredefiniált alkalmazás (MODAL) áll rendelkezésre, hogy modern alkalmazásokat kaphassunk bármilyen programozás nélkül. Jelszóvédelem TARTOZÉKOK A 2. Táblázat az Excel 500-hoz (XCL5010) rendelkezésre álló tartozékokat tartalmazza. 2. táblázat Excel 500 (XCL5010) tartozékok Rend.sz. Leírás XD509 C-busz repeater XI582AH Kezelő egység XW582 Kábel XI582AH-hoz, 15 ft. (5 m) XW585 Kábel XI584-hez, 15 ft. (5 m) XL50-ACC2 DIN-sínre pattanó tartók MEGJ.: Egy pár tartót tartalmaz minden Excel 500 csomag A szabályozási rendszer jelszóval is védett. Ez biztosítja, hogy csak felhatalmazott személyek férhetnek hozzá a rendszeradatokhoz. Négy kezelői szint létezik; mindegyik külön jelszóval védett. 1. kezelői szint: Csak olvasás. A kezelő megjeleníthet információkat az alapjelekről, időprogramokról és üzemórákról. 2. kezelői szint: Olvasás és korlátozott változtatás. A kezelő megjelenítheti a rendszer információkat és módosíthat bizonyos előre beállított értékeket. 3. kezelői szint: Olvasás és változtatások elvégzése. A rendszer információk megjeleníthetők és módosíthatók. 4. kezelői szint: Programozás végezhető. Trendek készítése Az Excel 500 rendszer szabályozó-bázisú trendek készítésére képes. Ez a tulajdonság megengedi a naplóadatoknak a szabályozókban való tárolását. Mind az időzített, mind a hiszterézises értékváltozás generálta naplózási mód lehetséges. EN0B

7 Méretek 7.79 in. (198 mm) b 5.90 in. (150 mm) PORT FOR SCREW TERMINAL BLOCK PORT FOR COMMUNICATION MODULE FUSE HARDWARE RESET SERIAL -PORT 1.34 in. (34 mm) DIN-RAIL MOUNTING CLIP COMMUNICATION MODULE 3.94 in. (100 mm) 3.34 in. (85 mm) LON-BUS PORT C-BUS PORT 2.83 in. (72 mm) 3.82 in. (97 mm) 4.96 in. (126 mm) 7 EN0B-0203

8 Honeywell Szabályozástechnikai Kft. H-1133 Budapest Gogol u. 13. Tel. (36 1) Fax (36 1) A műszaki tartalom megváltoztatásának jogát fenntartjuk. EN0B-0203GE51 R1000 Manufacturing location is certified according to DIN EN ISO 9001
