Excel 50 SZABÁLYOZÓ JELLEMZÕK ÁLTALÁNOS LEÍRÁS KATALÓGUSLAP

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Excel 50 SZABÁLYOZÓ JELLEMZÕK ÁLTALÁNOS LEÍRÁS 4300. KATALÓGUSLAP"

Átírás

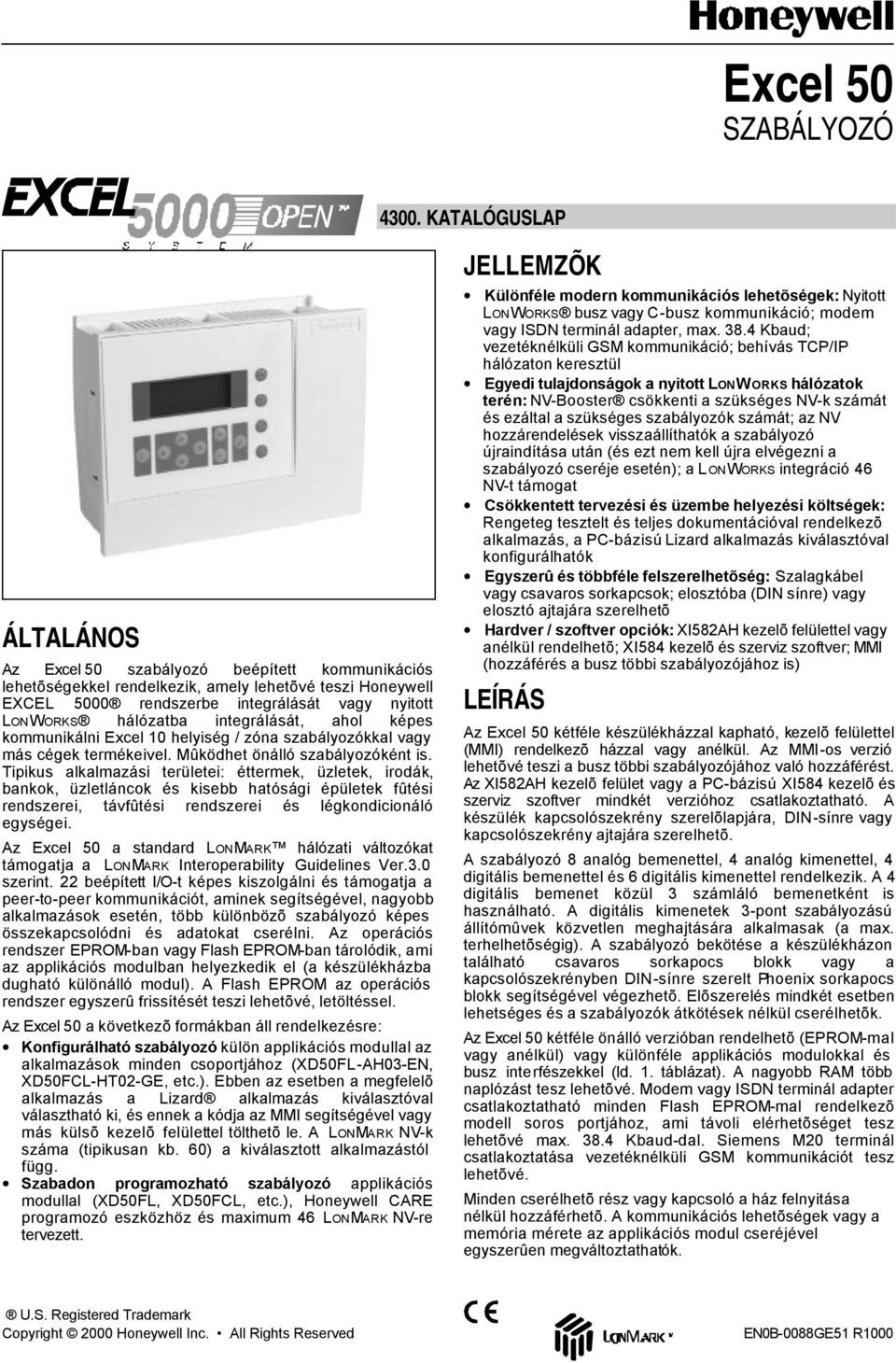

1 Excel 50 SZABÁLYOZÓ KATALÓGUSLAP ÁLTALÁNOS Az Excel 50 szabályozó beépített kommunikációs lehetõségekkel rendelkezik, amely lehetõvé teszi Honeywell EXCEL 5000 rendszerbe integrálását vagy nyitott LONWORKS hálózatba integrálását, ahol képes kommunikálni Excel 10 helyiség / zóna szabályozókkal vagy más cégek termékeivel. Mûködhet önálló szabályozóként is. Tipikus alkalmazási területei: éttermek, üzletek, irodák, bankok, üzletláncok és kisebb hatósági épületek fûtési rendszerei, távfûtési rendszerei és légkondicionáló egységei. Az Excel 50 a standard LONMARK hálózati változókat támogatja a LONMARK Interoperability Guidelines Ver.3.0 szerint. 22 beépített I/O-t képes kiszolgálni és támogatja a peer-to-peer kommunikációt, aminek segítségével, nagyobb alkalmazások esetén, több különbözõ szabályozó képes összekapcsolódni és adatokat cserélni. Az operációs rendszer EPROM-ban vagy Flash EPROM-ban tárolódik, ami az applikációs modulban helyezkedik el (a készülékházba dugható különálló modul). A Flash EPROM az operációs rendszer egyszerû frissítését teszi lehetõvé, letöltéssel. Az Excel 50 a következõ formákban áll rendelkezésre: Konfigurálható szabályozó külön applikációs modullal az alkalmazások minden csoportjához (XD50FL-AH03-EN, XD50FCL-HT02-GE, etc.). Ebben az esetben a megfelelõ alkalmazás a Lizard alkalmazás kiválasztóval választható ki, és ennek a kódja az MMI segítségével vagy más külsõ kezelõ felülettel tölthetõ le. A LONMARK NV-k száma (tipikusan kb. 60) a kiválasztott alkalmazástól függ. Szabadon programozható szabályozó applikációs modullal (XD50FL, XD50FCL, etc.), Honeywell CARE programozó eszközhöz és maximum 46 LONMARK NV-re tervezett. JELLEMZÕK Különféle modern kommunikációs lehetõségek: Nyitott LONWORKS busz vagy C-busz kommunikáció; modem vagy ISDN terminál adapter, max Kbaud; vezetéknélküli GSM kommunikáció; behívás TCP/IP hálózaton keresztül Egyedi tulajdonságok a nyitott LONWORKS hálózatok terén: NV-Booster csökkenti a szükséges NV-k számát és ezáltal a szükséges szabályozók számát; az NV hozzárendelések visszaállíthatók a szabályozó újraindítása után (és ezt nem kell újra elvégezni a szabályozó cseréje esetén); a LONWORKS integráció 46 NV-t támogat Csökkentett tervezési és üzembe helyezési költségek: Rengeteg tesztelt és teljes dokumentációval rendelkezõ alkalmazás, a PC-bázisú Lizard alkalmazás kiválasztóval konfigurálhatók Egyszerû és többféle felszerelhetõség: Szalagkábel vagy csavaros sorkapcsok; elosztóba (DIN sínre) vagy elosztó ajtajára szerelhetõ Hardver / szoftver opciók: XI582AH kezelõ felülettel vagy anélkül rendelhetõ; XI584 kezelõ és szerviz szoftver; MMI (hozzáférés a busz többi szabályozójához is) LEÍRÁS Az Excel 50 kétféle készülékházzal kapható, kezelõ felülettel (MMI) rendelkezõ házzal vagy anélkül. Az MMI-os verzió lehetõvé teszi a busz többi szabályozójához való hozzáférést. Az XI582AH kezelõ felület vagy a PC-bázisú XI584 kezelõ és szerviz szoftver mindkét verzióhoz csatlakoztatható. A készülék kapcsolószekrény szerelõlapjára, DIN-sínre vagy kapcsolószekrény ajtajára szerelhetõ. A szabályozó 8 analóg bemenettel, 4 analóg kimenettel, 4 digitális bemenettel és 6 digitális kimenettel rendelkezik. A 4 digitális bemenet közül 3 számláló bemenetként is használható. A digitális kimenetek 3-pont szabályozású állítómûvek közvetlen meghajtására alkalmasak (a max. terhelhetõségig). A szabályozó bekötése a készülékházon található csavaros sorkapocs blokk vagy a kapcsolószekrényben DIN-sínre szerelt Phoenix sorkapocs blokk segítségével végezhetõ. Elõszerelés mindkét esetben lehetséges és a szabályozók átkötések nélkül cserélhetõk. Az Excel 50 kétféle önálló verzióban rendelhetõ (EPROM-mal vagy anélkül) vagy különféle applikációs modulokkal és busz interfészekkel (ld. 1. táblázat). A nagyobb RAM több naplózást tesz lehetõvé. Modem vagy ISDN terminál adapter csatlakoztatható minden Flash EPROM-mal rendelkezõ modell soros portjához, ami távoli elérhetõséget tesz lehetõvé max Kbaud-dal. Siemens M20 terminál csatlakoztatása vezetéknélküli GSM kommunikációt tesz lehetõvé. Minden cserélhetõ rész vagy kapcsoló a ház felnyitása nélkül hozzáférhetõ. A kommunikációs lehetõségek vagy a memória mérete az applikációs modul cseréjével egyszerûen megváltoztathatók. U.S. Registered Trademark Copyright 2000 Honeywell Inc. All Rights Reserved EN0B-0088GE51 R1000

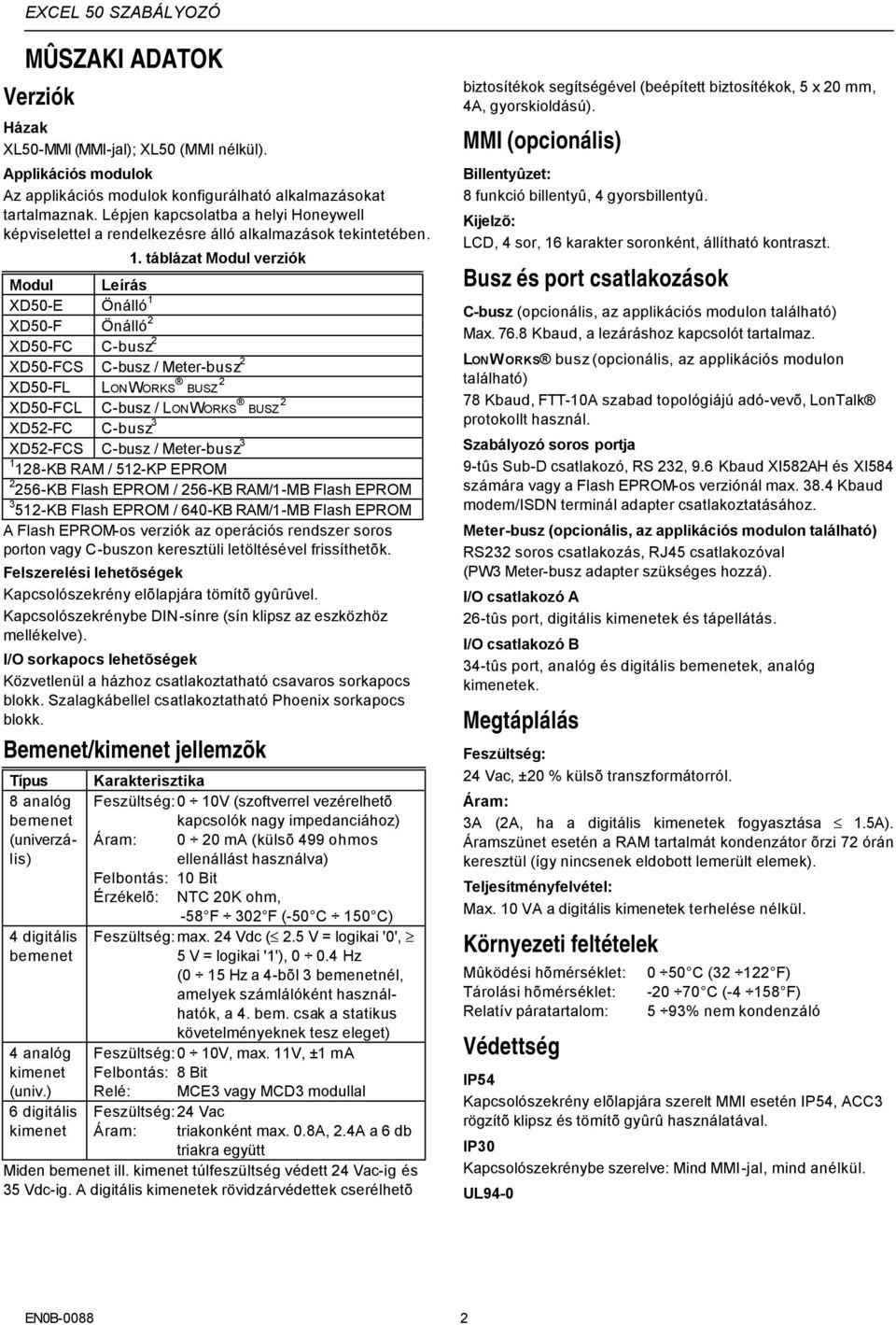

2 MÛSZAKI ADATOK Verziók Házak XL50-MMI (MMI-jal); XL50 (MMI nélkül). Applikációs modulok Az applikációs modulok konfigurálható alkalmazásokat tartalmaznak. Lépjen kapcsolatba a helyi Honeywell képviselettel a rendelkezésre álló alkalmazások tekintetében. 1. táblázat Modul verziók Modul Leírás XD50-E Önálló 1 XD50-F Önálló 2 XD50-FC C-busz 2 XD50-FCS C-busz / Meter-busz 2 XD50-FL LONWORKS BUSZ 2 XD50-FCL C-busz / LONWORKS BUSZ 2 XD52-FC C-busz 3 XD52-FCS C-busz / Meter-busz KB RAM / 512-KP EPROM KB Flash EPROM / 256-KB RAM/1-MB Flash EPROM KB Flash EPROM / 640-KB RAM/1-MB Flash EPROM A Flash EPROM-os verziók az operációs rendszer soros porton vagy C-buszon keresztüli letöltésével frissíthetõk. Felszerelési lehetõségek Kapcsolószekrény elõlapjára tömítõ gyûrûvel. Kapcsolószekrénybe DIN-sínre (sín klipsz az eszközhöz mellékelve). I/O sorkapocs lehetõségek Közvetlenül a házhoz csatlakoztatható csavaros sorkapocs blokk. Szalagkábellel csatlakoztatható Phoenix sorkapocs blokk. Bemenet/kimenet jellemzõk Típus Karakterisztika 8 analóg bemenet Feszültség: 0 10V (szoftverrel vezérelhetõ kapcsolók nagy impedanciához) (univerzális) Áram: 0 20 ma (külsõ 499 ohmos ellenállást használva) Felbontás: 10 Bit Érzékelõ: NTC 20K ohm, -58 F 302 F (-50 C 150 C) 4 digitális bemenet Feszültség: max. 24 Vdc ( 2.5 V = logikai '0', 5 V = logikai '1'), Hz (0 15 Hz a 4-bõl 3 bemenetnél, amelyek számlálóként használhatók, a 4. bem. csak a statikus követelményeknek tesz eleget) 4 analóg kimenet Feszültség: 0 10V, max. 11V, ±1 ma Felbontás: 8 Bit (univ.) Relé: MCE3 vagy MCD3 modullal 6 digitális Feszültség: 24 Vac kimenet Áram: triakonként max. 0.8A, 2.4A a 6 db triakra együtt Miden bemenet ill. kimenet túlfeszültség védett 24 Vac-ig és 35 Vdc-ig. A digitális kimenetek rövidzárvédettek cserélhetõ biztosítékok segítségével (beépített biztosítékok, 5 x 20 mm, 4A, gyorskioldású). MMI (opcionális) Billentyûzet: 8 funkció billentyû, 4 gyorsbillentyû. Kijelzõ: LCD, 4 sor, 16 karakter soronként, állítható kontraszt. Busz és port csatlakozások C-busz (opcionális, az applikációs modulon található) Max Kbaud, a lezáráshoz kapcsolót tartalmaz. LONWORKS busz (opcionális, az applikációs modulon található) 78 Kbaud, FTT-10A szabad topológiájú adó-vevõ, LonTalk protokollt használ. Szabályozó soros portja 9-tûs Sub-D csatlakozó, RS 232, 9.6 Kbaud XI582AH és XI584 számára vagy a Flash EPROM-os verziónál max Kbaud modem/isdn terminál adapter csatlakoztatásához. Meter-busz (opcionális, az applikációs modulon található) RS232 soros csatlakozás, RJ45 csatlakozóval (PW3 Meter-busz adapter szükséges hozzá). I/O csatlakozó A 26-tûs port, digitális kimenetek és tápellátás. I/O csatlakozó B 34-tûs port, analóg és digitális bemenetek, analóg kimenetek. Megtáplálás Feszültség: 24 Vac, ±20 % külsõ transzformátorról. Áram: 3A (2A, ha a digitális kimenetek fogyasztása 1.5A). Áramszünet esetén a RAM tartalmát kondenzátor õrzi 72 órán keresztül (így nincsenek eldobott lemerült elemek). Teljesítményfelvétel: Max. 10 VA a digitális kimenetek terhelése nélkül. Környezeti feltételek Mûködési hõmérséklet: Tárolási hõmérséklet: Relatív páratartalom: Védettség 0 50 C ( F) C ( F) 5 93% nem kondenzáló IP54 Kapcsolószekrény elõlapjára szerelt MMI esetén IP54, ACC3 rögzítõ klipsz és tömítõ gyûrû használatával. IP30 Kapcsolószekrénybe szerelve: Mind MMI-jal, mind anélkül. UL94-0 EN0B

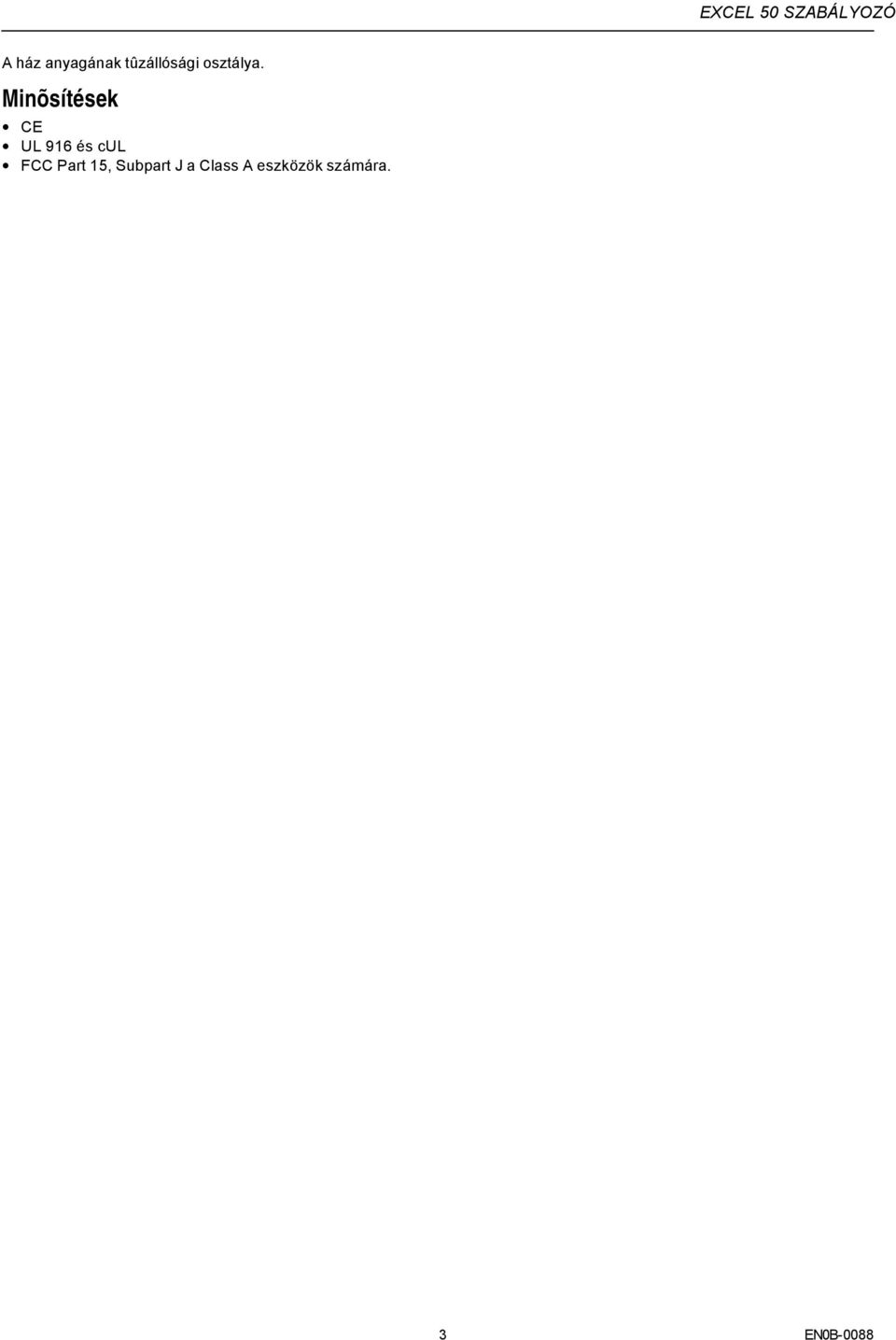

3 A ház anyagának tûzállósági osztálya. Minõsítések CE UL 916 és cul FCC Part 15, Subpart J a Class A eszközök számára. 3 EN0B-0088

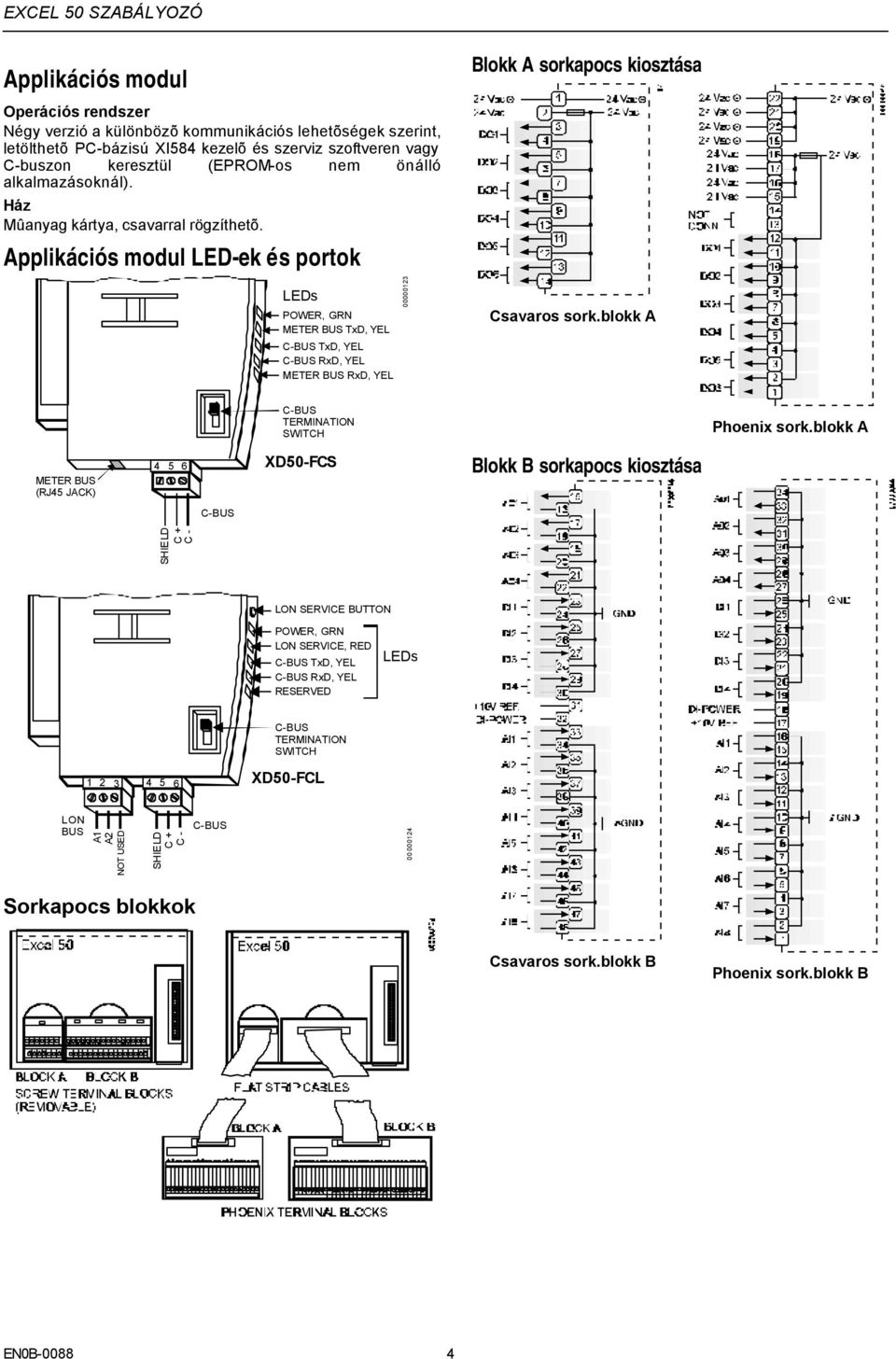

4 Applikációs modul Operációs rendszer Négy verzió a különbözõ kommunikációs lehetõségek szerint, letölthetõ PC-bázisú XI584 kezelõ és szerviz szoftveren vagy C-buszon keresztül (EPROM-os nem önálló alkalmazásoknál). Ház Mûanyag kártya, csavarral rögzíthetõ. Applikációs modul LED-ek és portok LEDs POWER, GRN METER BUS TxD, YEL TxD, YEL RxD, YEL METER BUS RxD, YEL Blokk A sorkapocs kiosztása Csavaros sork.blokk A TERMINATION SWITCH Phoenix sork.blokk A METER BUS (RJ45 JACK) XD50-FCS Blokk B sorkapocs kiosztása SHIELD C + C - LON SERVICE BUTTON POWER, GRN LON SERVICE, RED TxD, YEL RxD, YEL RESERVED LEDs TERMINATION SWITCH XD50-FCL LON BUS A1 A2 NOT USED SHIELD C + C Sorkapocs blokkok Csavaros sork.blokk B Phoenix sork.blokk B EN0B

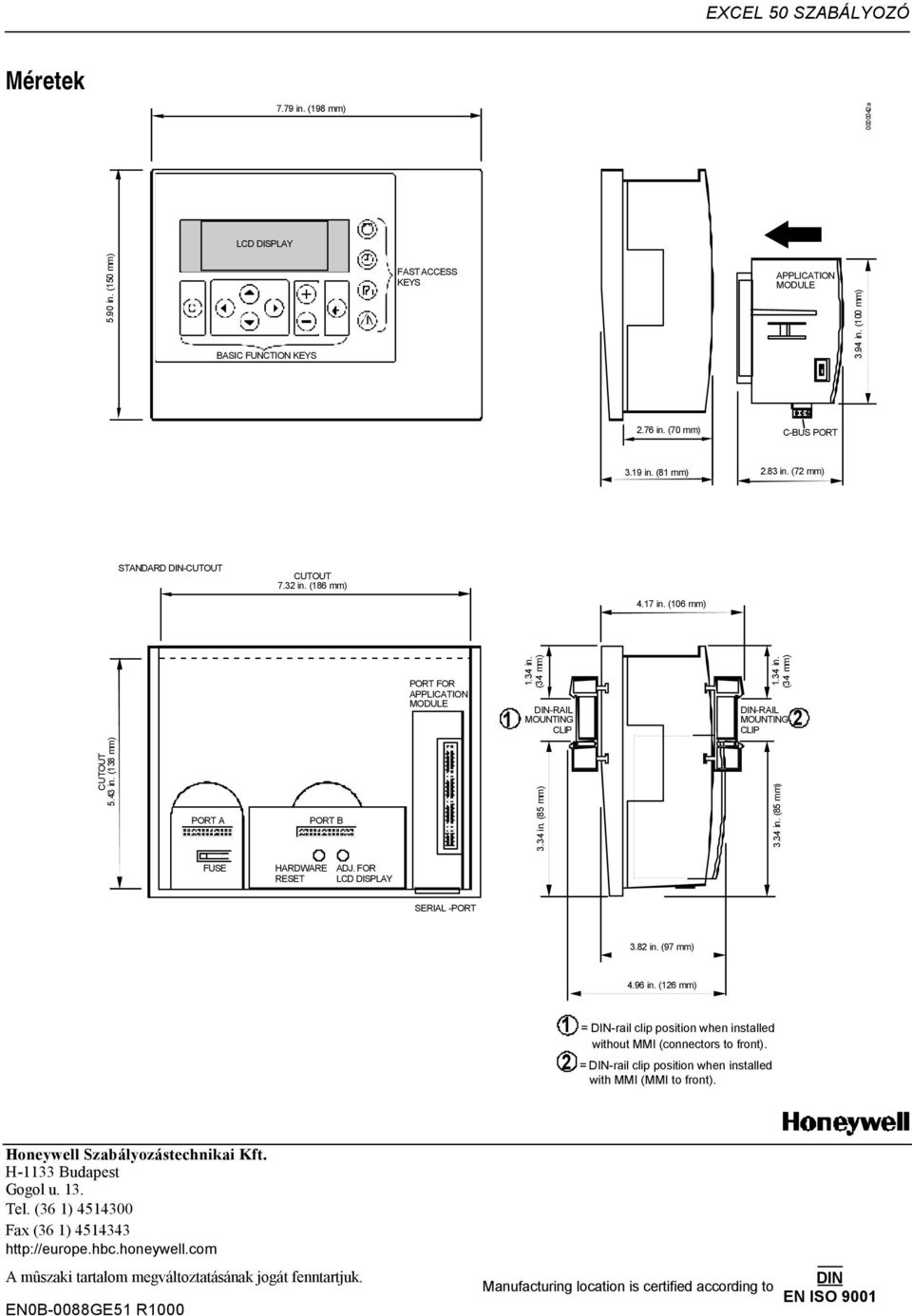

5 Méretek 7.79 in. (198 mm) a LCD DISPLAY 5.90 in. (150 mm) BASIC FUNCTION KEYS FAST ACCESS KEYS APPLICATION MODULE 3.94 in. (100 mm) 2.76 in. (70 mm) PORT 3.19 in. (81 mm) 2.83 in. (72 mm) STANDARD DIN-CUTOUT CUTOUT 7.32 in. (186 mm) 4.17 in. (106 mm) PORT FOR APPLICATION MODULE in. (34 mm) DIN-RAIL MOUNTING CLIP 1.34 in. (34 mm) DIN-RAIL MOUNTING CLIP 2 CUTOUT 5.43 in. (138 mm) PORT A PORT B 3.34 in. (85 mm) 3.34 in. (85 mm) FUSE HARDWARE RESET ADJ. FOR LCD DISPLAY SERIAL -PORT 3.82 in. (97 mm) 4.96 in. (126 mm) 1 = DIN-rail clip position when installed without MMI (connectors to front). 2 = DIN-rail clip position when installed with MMI (MMI to front). Honeywell Szabályozástechnikai Kft. H-1133 Budapest Gogol u. 13. Tel. (36 1) Fax (36 1) A mûszaki tartalom megváltoztatásának jogát fenntartjuk. EN0B-0088GE51 R1000 Manufacturing location is certified according to DIN EN ISO 9001
