1 FC72 Tűzjelző központ FS720 család (MPXS) Cerberus PRO Kompakt, előszerelt, mikroprocesszor-vezérelt tűzjelző központ 26 címzett eszközig A tűzjelző központ önálló működésű, hálózatba nem köthető Beépített vészeseti működési funkció Gyors Ethernet interfész távoli alkalmazásokhoz Beépített felhasználóbarát kezelő egység Igény szerint választható kulcsos kapcsoló opció RS232 és RS485 soros port csatlakoztatások Vészeseti tápellátás akár 72 órán keresztül A központ felismeri az C-NET eszközöket és automatikusan beolvassa azokat (auto config), így azonnali, egyszerű működést biztosít Cerberus PRO FD720 érzékelők jeleinek feldolgozása Az érzékelő hurokra köthető (C-NET) szinti kijelző/kezelő egységek valamint riasztásjelző eszközök (hangjelzők, hang- és fényjelzők, aljzat sziréna) Komplex alkalmazások és vezérlések rugalmas programozása Távoli hozzáféréssel elérhetők a tárolt adatok Az összes processzor vezérelt központi részegység gyári szoftvere (firmware) frissíthető

2 Rendszer áttekintés Jellemzők Az FC72 egy beépített kezelőegységgel ellátott kompakt tűzjelző központ, amely feldolgozza az FD720-as érzékelők jeleit A központ programozását a felhasználóbarát Cerberus-Engineering-Tool szoftver teszi lehetővé Valamennyi érzékelő vonal figyeli a földzárlat hibákat A terminálon lévő felhasználói szöveg megváltoztatható közvetlenül vagy az Engineering Tool szoftver segítségével Akár 2000, különböző kategóriába tartozó esemény tárolható. Automatikus nyári/téli időszámításra való átállás. 2

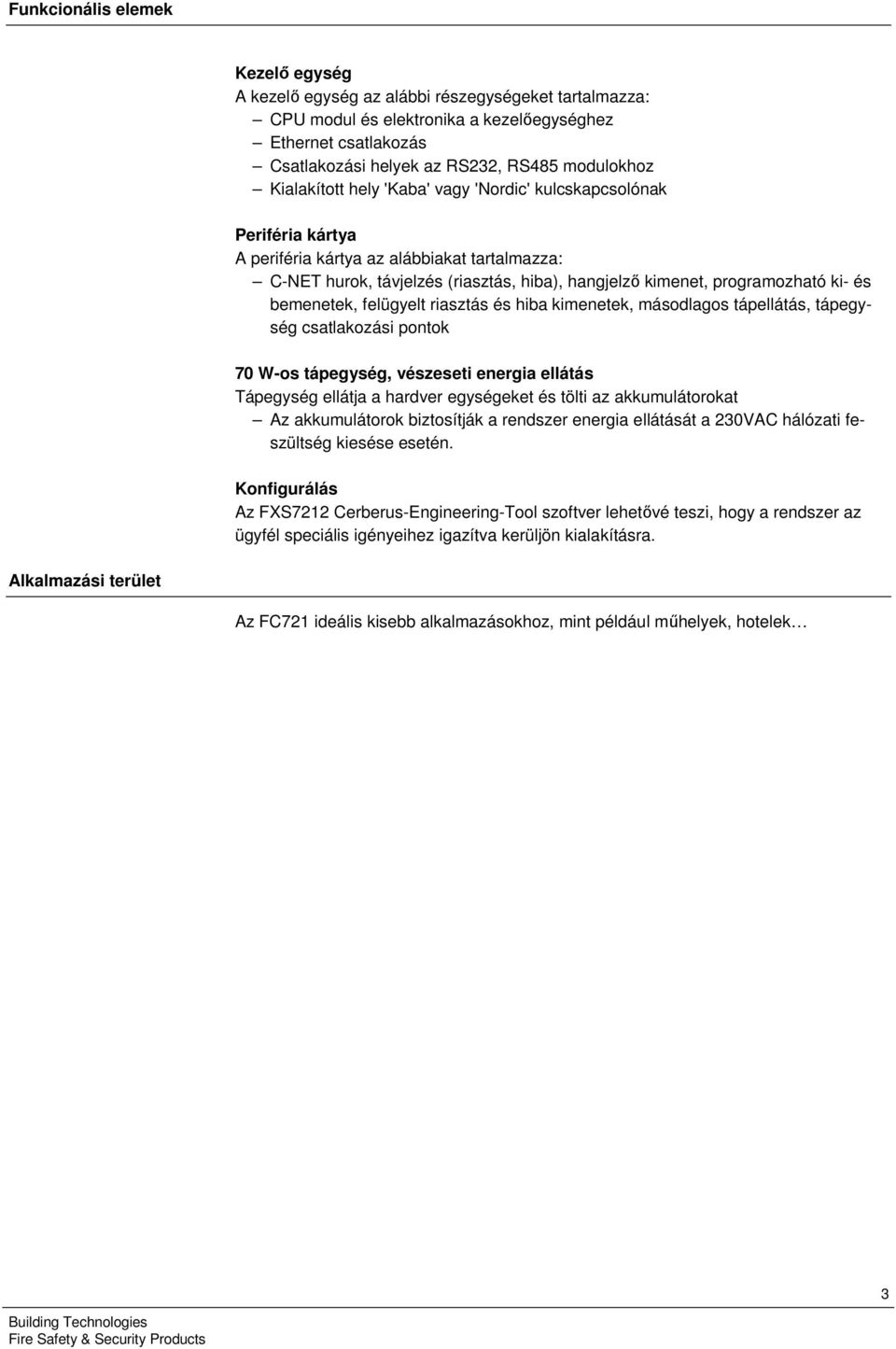

3 Funkcionális elemek Kezelő egység A kezelő egység az alábbi részegységeket tartalmazza: CPU modul és elektronika a kezelőegységhez Ethernet csatlakozás Csatlakozási helyek az RS232, RS485 modulokhoz Kialakított hely 'Kaba' vagy 'Nordic' kulcskapcsolónak Periféria kártya A periféria kártya az alábbiakat tartalmazza: C-NET hurok, távjelzés (riasztás, hiba), hangjelző kimenet, programozható ki- és bemenetek, felügyelt riasztás és hiba kimenetek, másodlagos tápellátás, tápegység csatlakozási pontok 70 W-os tápegység, vészeseti energia ellátás Tápegység ellátja a hardver egységeket és tölti az akkumulátorokat Az akkumulátorok biztosítják a rendszer energia ellátását a 230VAC hálózati feszültség kiesése esetén. Konfigurálás Az FXS722 Cerberus-Engineering-Tool szoftver lehetővé teszi, hogy a rendszer az ügyfél speciális igényeihez igazítva kerüljön kialakításra. Alkalmazási terület Az FC72 ideális kisebb alkalmazásokhoz, mint például műhelyek, hotelek 3

4 Kijelző és kezelő elemei Minden központ tartalmaz egy beépített kezelőegységet Nagy formátumú, hátulról megvilágított szövegkijelzőn (LCD 256 x 2 pont) minden beérkezett esemény részletesen is megtekinthető: Esemény típusa, helye, központ által indított vezérlések, kezelői állapot Riasztási állapotban a kezelési útmutató szövege jelenik meg Kényelmes kezelés nyomógombokkal és navigációs gombbal 2 Riasztás LED pirosan világít, ha riasztási esemény érkezik 3 4 programozható LED és hozzá tartozó kijelző mező 4 Programozott billentyűk közvetlen menü kezeléséhez 5 2 kezelő nyomógomb állapotjelző LED-ekkel, melyek egyénileg programozhatók 6 Nyomógombok > 'Némítás', 'Nyugtázás és 'Törlés' üzenet 7 Riasztási üzenetek megtekintése, lapozása 8 Navigációs billentyű a kijelzőn lévő menükezelés 9 Billentyűzet a numerikus és alfanumerikus karakterek beviteléhez, mint például jelszó, felhasználói szöveg 0 Riasztás szervezést segítő funkció nyomógombok Kijelző és nyomógomb a riasztás jelző eszközökhöz 2 Kezelés hozzáféréséhez igény szerint választható kulcskapcsoló ( Kaba vagy Nordic ) 3 A rendszer állapotát jelző LED-ek és a hozzájuk tartozó címkék 4 24 jelzőcímke egy-egy piros és sárga LED-del 4

5 Az FC72 tűzjelző központok áttekintése FC72-ZZ Ház (Eco) FC72-YZ 24 jelzőcímkével és a hozzájuk tartozó egy-egy darab piros és sárga LED-ekkel Hurok Hurok Tápegységgel (70 W) Tápegységgel (70 W) Akkumulátor kapacitás: Akkumulátor kapacitás: max. 7 Ah max. 7 Ah Bővítés FH720-Z3 FH7202-Z3 Ház (Eco) Ház (Standard) 430 x 398 x 80 mm 430 x 398 x 60 mm Üres ház Különféle alkalmazásokhoz például esemény nyomtatóhoz Belső nyomtató FTO200-A Esemény nyomtató beépíthető Üres ház Különféle alkalmazásokhoz például további tápegységhez Akkumulátor férőhelyek: 2 x FA2004-A (2 Ah) vagy 2 x FA2006-A (26 Ah) + tápegység készlet (50 W) Külső nyomtató DL3750+ Mátrix nyomtató (külső) RS232 interfész Üres házba telepíthető RS232 modult külön kell Megrendelni! RS232 modult külön kell megrendelni 5

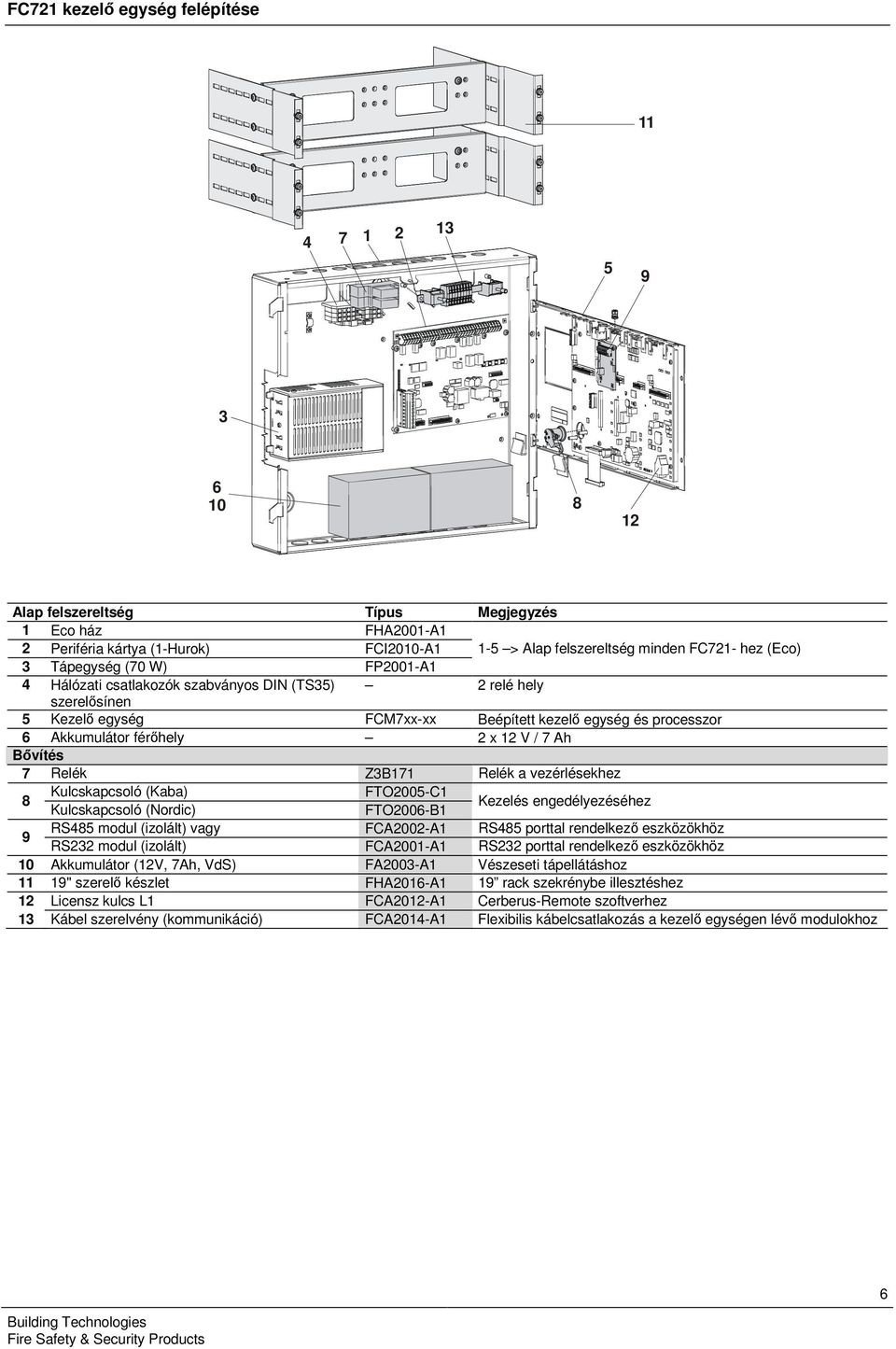

6 FC72 kezelő egység felépítése Alap felszereltség Típus Megjegyzés Eco ház FHA200-A 2 Periféria kártya (-Hurok) FCI200-A -5 > Alap felszereltség minden FC72- hez (Eco) 3 Tápegység (70 W) FP200-A 4 Hálózati csatlakozók szabványos DIN (TS35) 2 relé hely szerelősínen 5 Kezelő egység FCM7xx-xx Beépített kezelő egység és processzor 6 Akkumulátor férőhely 2 x 2 V / 7 Ah Bővítés 7 Relék Z3B7 Relék a vezérlésekhez 8 Kulcskapcsoló (Kaba) FTO2005-C Kulcskapcsoló (Nordic) FTO2006-B Kezelés engedélyezéséhez 9 RS485 modul (izolált) vagy FCA2002-A RS485 porttal rendelkező eszközökhöz RS232 modul (izolált) FCA200-A RS232 porttal rendelkező eszközökhöz 0 Akkumulátor (2V, 7Ah, VdS) FA2003-A Vészeseti tápellátáshoz 9" szerelő készlet FHA206-A 9 rack szekrénybe illesztéshez 2 Licensz kulcs L FCA202-A Cerberus-Remote szoftverhez 3 Kábel szerelvény (kommunikáció) FCA204-A Flexibilis kábelcsatlakozás a kezelő egységen lévő modulokhoz 6

7 Műszaki adatok Hálózati feszültség Tápegység Üzemi feszültség Áramfelvétel Akkumulátor kapacitás Akkumulátor figyelése Hálózati feszültség figyelése Rendszerre kompatibilitás Jelvonalak száma Hurok vagy Vonal VAC 70 W VDC max. 2.5 A 2 x 2 V, 7 Ah igen igen Cerberus PRO FD720 (C-NET) Címzett eszközök száma max. 26 Beépített bemenetek/kimenetek Relé kimenetek RT riasztás RT hiba Felügyelt kimenetek Riasztás Hiba Hang Szabadon programozható bemenetek/kimenetek 2 4 beépített Kezelő egység RS232, RS485 csatlakozási pont Rögzítési hely kábel szerelvény számára (kommunikációs kábelhez) Ethernet kapcsolat RJ45 Üzemi hőmérséklet C Tárolási hőmérséklet C Páratartalom (nem lecsapódó) 95 % relatív Méretek (sz x m x h) 430 x 398 x 80 mm Szín Ház Fedél Védettségi kategória (IEC 60529) Szabványok Tanúsítások CPD VdS LPCB szürke, ~RAL 7035 szürke, ~RAL-Design IP30 EN54-2, EN CPD függőben 7

8 Rendelési információk Típus Rendelési szám Megnevezés Súly Tűzjelző központok FC72-ZZ S54400-C32-A2 Tűzjelző központ (L) kg FC72-YZ S54400-C32-A3 Tűzjelző központ (L, LED) kg Kiegészítő elemek Z3B7 BPZ: Relé modul 250 VAC / 0 A ( relé) kg FTO200-A A5Q Eseménynyomtató kg A5Q Tartalék nyomtatótekercsek (0 tekercs) kg FTO2005-C A5Q00003 Kulcsos kapcsoló (Kaba) 0.03 kg FTO2006-B A5Q Kulcsos kapcsoló (Nordic) kg FCA2002-A A5Q RS485 modul (izolált) kg FCA200-A A5Q RS232 modul (izolált) kg FCA204-A A5Q Kábel szerelvény (kommunikáció) kg FH720-Z3 S54400-B72-A0 Ház (Eco) kg FH7202-Z3 S54400-B70-A0 Ház (Standard) kg FHA206-A A5Q " szerelő készlet kg Tápegységek FP2003-A A5Q Tápegység készlet (70 W) kg FP2004-A A5Q Tápegység készlet (50 W) üres házba.366 kg való beszereléshez Akkumulátorok FA2003-A A5Q Akkumulátor (2 V, 7 Ah, VdS) kg FA2004-A A5Q Akkumulátor (2 V, 2 Ah, VdS) kg FA2006-A A5Q Akkumulátor (2 V, 26 Ah, VdS) kg Szoftver licensz FCA202-A A5Q Licensz kulcs (L) 0.00 kg Külső nyomtató DL3750+ A5Q Mátrix nyomtató (külső) kg A5Q Fekete festékszalag DL3750+ nyomtatóhoz kg Siemens Switzerland Ltd Industry Sector Division International Headquarters Gubelstrasse 22 CH-630 Zug Tel Dokumentum azonosító A6V _b Készült Fordítás: TG 2009 Copyright by Siemens Switzerland Ltd Az adatváltozás jogát fenntartjuk!
