1 FC2030 Migrációs tűzjelző központ FS20 család MP2. Sinteso Kompakt, előszerelt, mikroprocesszor-vezérelt tűzjelző központ 252 címzett eszközig Különféle érzékelő eszközök jeleinek feldolgozása: Címzett Sinteso FDnet-es eszközök MS7/9/24, AlgoRex DS, Synova 600 és SIGMACON kollektív eszközök Címzett MS9i eszközök A tűzjelző központ működhet önállóan vagy hálózatba kötve. Akár 32 állomás (tűzjelző központ és kezelő egység) köthető össze hálózatban Beépített vészeseti működés funkció Redundáns hálózati csomópontok, EN 54 szabvány szerinti biztonsági működéssel Gyors Ethernet interfész távoli alkalmazásokhoz Beépített felhasználóbarát kezelő egység Igény szerint választható beépített nyomtató, kulcsos kapcsoló és LED kijelzők opciók RS232 és RS485 soros port csatlakoztatások Vészeseti tápellátás akár 72 órán keresztül Bővítő kártya foglalat 2 kártyához (MS9i és kollektív vonali kártya) Távoli hozzáféréssel elérhetőek a tárolt adatok Az összes processzor vezérelt központ részegység gyári szoftvere (firmware) frissíthető

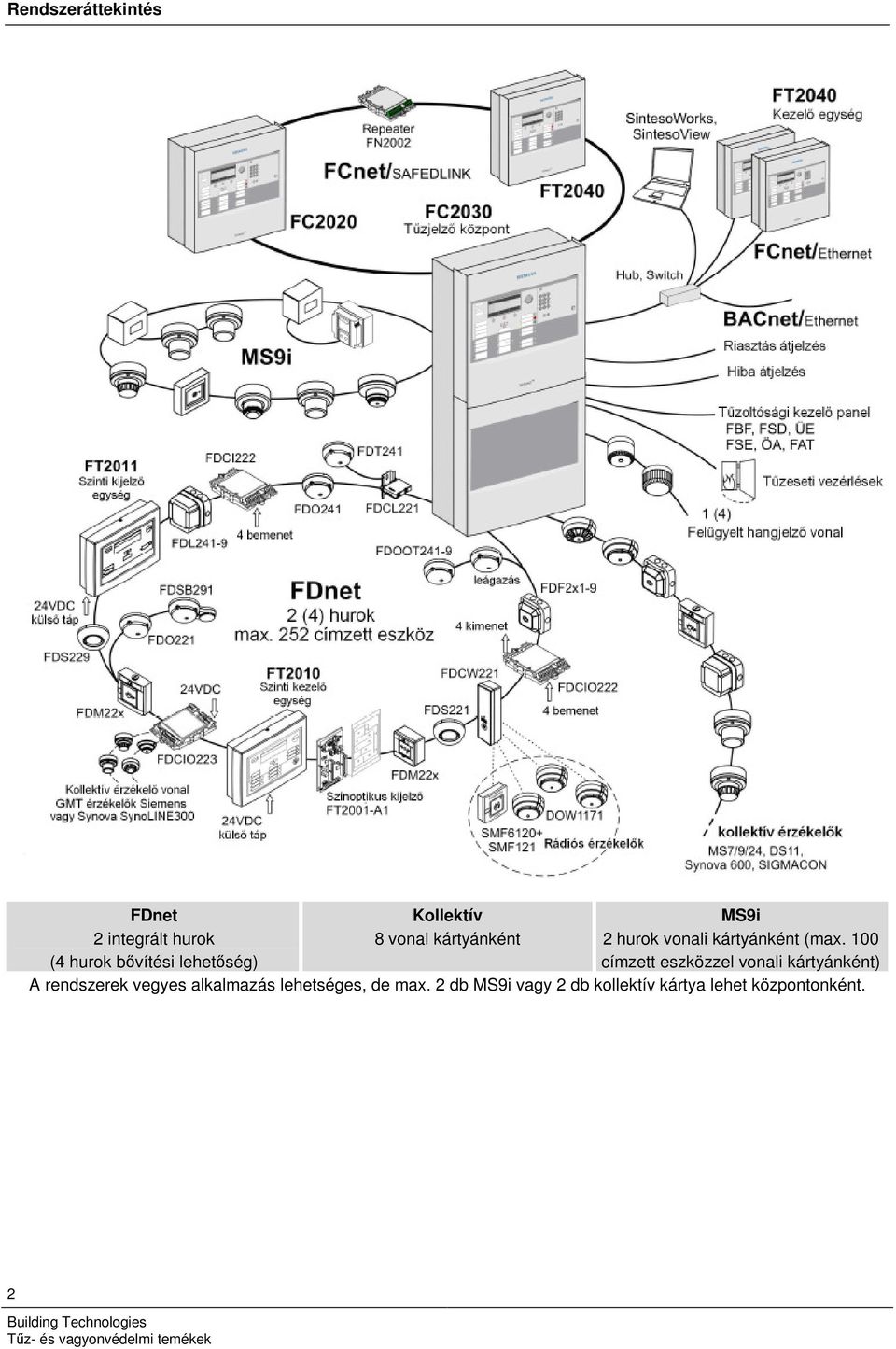

2 Rendszeráttekintés FDnet Kollektív MS9i 2 integrált hurok (4 hurok bővítési lehetőség) 8 vonal kártyánként 2 hurok vonali kártyánként (max. 00 címzett eszközzel vonali kártyánként) A rendszerek vegyes alkalmazás lehetséges, de max. 2 db MS9i vagy 2 db kollektív kártya lehet központonként. 2 Tűz- és vagyonvédelmi temékek

3 Komplex tűzjelző rendszer A nagy teljesítményű FCnet/SAFEDLINK vezetékes hálózat kiépítése esetén akár 32 FC20xx tűzjelző központ és FT2040 kezelő egység köthető azonos hálózatba. A redundáns hálózati csomópontok (gyűrű topológia) üzembiztos működésre és nagy sebességű adatátvitelre képesek. Elérhető mindegyik állomás esetén Ethernet-es kapcsolat is. Az FCnet/Ethernet kapcsolattal pedig maximum 4 állomás (beleértve a Central Access Point CAP -t) működhet együtt (ez a struktúra nem felel meg az EN54 szabványnak). További információ a számú dokumentumban található. Jellemzők Az FC2030 egy olyan moduláris tűzjelző központ, amelyhez illesztő régebbi gyártmányú tűzjelző rendszerek eszközei. A kezelőegység alapvető berendezései közé tartozik egy olyan kártyatartó, amelybe 2 kollektív vonali kártya vagy 2 címzett MS9i hurok kártya vagy - db helyezhető el. Vonali kártya meghibásodása esetén a tűzjelző központ kikapcsolása nélkül ki lehet cserélni a hibás kártyát. A kezelőben lévő logikai és fizikai oldal újrakonfigurálását a központ maga végzi vagy használható erre a cáélra a programozó szoftver is. Akár 2 000, különböző kategóriába tartozó esemény tárolható. Automatikus nyári/téli időszámításra való átállás. Felügyeleti rendszerhez való csatlakozás BACnet/Ethernet-en keresztül. 3

4 Funkcionális részegységek Kezelőegység A kezelőegység az alábbi részegységeket tartalmazza: CPU modul és elektronika a kezelő egységhez Ethernet kapcsolat csatlakozási helyek az RS232, RS485 modulok és hálózati modulokhoz (SAFEDLINK) kialakított hely a 'Kaba' vagy 'Nordic' kulcsos kapcsolónak kialakított hely az esemény nyomtatónak Periféria kártya A periféria kártya az alábbi részegységeket tartalmazza: FDnet hurok, távjelzés (riasztás, hiba), hangjelző kimenetek, programozható ki- és bemenetek, felügyelt riasztás és hiba kimenetek, másodlagos tápellátás, tápegység csatlakozási pontok Kapcsolódási helyek a hurok bővítéséhez (FDnet) Kártya bővítő hely (2 foglalat) A főkártya hátulján található a kártya bővítő hely, amelybe maximum 2 kártya helyezhető el (kollektív - és MS9i hurok kártyák). Tápegység 50 W, vészeseti energiaellátás Tápegység biztosítja a hardver egységek tápellátását és tölti az akkumulátorokat. Az akkumulátorok a tűzjelző rendszer energia ellátását biztosítják a hálózati feszültség kiesése esetén. Ház A ház hátlapjára szerelhető, elfordítható szerelő panel lehetővé teszi a beépítését: db tűzoltó periféria illesztő modulnak és db hangjelző modul Konfigurálás A SintesoWorks konfigurációs program segítségével programozható a rendszer a felhasználó igényeinek megfelelően. Alkalmazási terület Az FC2030 olyan létező rendszerek korszerűsítésére tervezték, ahol 4 hurok MS9i érzékelő (max. 200 eszköz) vagy max. 6 kollektív vonal került telepítésre. Ez az megoldás (migráció) alkalmas a rendszer fokozatos cserélésre. Migráció: meglévő régebbi telepítésű tűzjelző központ (jelenleg: CZ0, vagy hagyományos központ) cseréje és az érzékelő hálózat illesztése Sinteso központhoz. Kezelés Minden tűzjelző központ rendelkezik beépített kezelő egységgel. Ezen felül a tűzjelző központok távolról kezelhetőek egy vagy több FT2040 kezelő egységgel. További információ a számú dokumentumban található. 4

5 FC2030-AA tűzjelző központ áttekintése Ház (Komfort) Bővítés FC2030-AA FH2003-A FH2005-A Ház (Komfort) Ház (Large) 430 x 796 x 60 mm 430 x 796 x 260 mm 2 hurok Üres ház különféle alkalmazásokhoz Kártya bővítővel: pl. további akkumulátorokhoz, pl. további akkumulátorokhoz Kollektív / MS9i hurok kártyákhoz LED-es kijelző mezőhöz, 4 x FA2006-A (26 Ah) vagy Tápegységgel (50 W) esemény nyomtató 4 x FA2007-A (45 Ah) vagy Akkumulátor kapacitás Akkumulátor férőhely: 2 x FA2008-A (65 Ah) max. 26 Ah 2 x FA2003-A (7 Ah) vagy 2 x FA2004-A (2 Ah) vagy 2 x FA2005-A (7 Ah) vagy 2 x FA2006-A (26 Ah) Kiegészítők FTO200-A FH2007-A FH2002-A FH2004-A Esemény nyomtató Ház (Std. + terv tároló) Üres ház különféle alkalmazásokhoz beépíthető 430 x 398 x 60 mm Ház (Standard) Ház (Large bővítéshez) 430 x 398 x 60 mm 430 x 398 x 260 mm RS232 modult külön kell megrendelni! Üres ház dokumentumok pl. további akkumulátorokhoz, pl. további akkumulátorokhoz tárolására: LED kijelző mezőkhöz vagy Akkumulátor férőhely: A4-es méret, 50 mm mély esemény nyomtató 2 x FA2007-A (45 Ah) vagy Akkumulátor férőhely: 2 x FA2008-A (65 Ah) 2 x FA2003-A (7 Ah) or 2 x FA2004-A (2 Ah) LED kijelző mezők (zóna állapot megjelenítés) Külső nyomtató FCM2006-A FCM2007-A FCM205-D DL LED csoport 96 LED csoport 48 LED Mátrix nyomtató (külső) piros + sárga LEDekkel piros + sárga LEDekkel 24 piros és 24 sárga LED-del RS232 interfész Riasztási állapot megjelenítésre RS232 modult külön kell megrendelni! 5

6 FC2030 tűzjelző központ felépítése (komfort házban) Alap felszereltség Típus Megnevezés Ház (Komfort) FHA2003-A 2 Periféria kártya (2 hurok) FCI2002-A -6 > Alap felszereltség minden FC2030-AA központhoz 3 Tápegység (50 W) V24230-Z6-A2 4 Hálózati csatlakozók szabványos Csatlakozók, relék modulok, stb. elhelyezéséhez DIN (TS35) szerelősínen 5 Kezelő egység FCM200x-xx Beépített kezelőegység és processzor 6 Kártya bővítő hely (2 foglalat) FCA2007-A Kollektív és/vagy MS9i vonali kártyákhoz 7 Akkumulátor férőhely 2 x 2 V / 7 26 Ah Bővítés 8 Relé modul Z3B7 Relék a vezérlésekhez 9 Eseménynyomtató FTO200-A Eseménynapló nyomtatásához 0 Kulcskapcsoló (Kaba) FTO2005-C Kulcskapcsoló (Nordic) FTO2006-B Kezelés engedélyezéséhez Szerelő lap FHA2007-A Pl. tűzoltósági periféria illesztő modulhoz 2 Hurokbővítés (FDnet/C-NET) FCI2003-A 2-4 hurok bővítéséhez (a címek száma ugyanaz marad) 3 Kollektív vonali kártya FCL2002-A 8 kollektív vonalhoz (MS7/9/24, DS, Synova 600, SIGMACON) 4 MS9i hurok kártya FCL2003-A 2 címzett MS9i hurokhoz (max. 00 cím/kártya) 5 RS485 modul (izolált) FCA2002-A RS485 porttal rendelkező eszközökhöz 6 RS232 modul (izolált) FCA200-A RS232 porttal rendelkező eszközökhöz 7 Hálózati modul (SAFEDLINK) FN200-A Központok, kezelők hálózatba kötéséhez 8 SAFEDLINK repeater modul FN2002-A FCnet hálózat bővítésére, max. repearter modul telepíthető 2 állomás közé (szerelhető falra, DIN TS35 szerelősínre vagy FDCH22 házba) 6

7 9 Hangjelző modul FCA2005-A Felügyelt hangjelző vonalak -től 4-ig osztása Akkumulátor (2V, 7Ah, VDS) FA2003-A 20 Akkumulátor (2V, 2Ah, VDS) FA2004-A Vészeseti tápellátáshoz Akkumulátor (2V, 26Ah, VDS) FA2006-A 2 Tűzoltósági periféria illesztő modul FCI200-D Tűzoltósági perifériákhoz: FBF, FSD, ÜE, FSE, ÖA, KL 22 Tartalék akkumulátor készlet (9 V) FCA200-F 9V-os további feszültség forrás (Franciao.-ban szokványos) 23 Akkumulátor Li 9 V / Ah Tartalék akkumulátor készlethez 24 9" szerelő készlet FHA206-A 9 rack szekrénybe illesztéshez 25 Vak panel 2 HU FHA205-A Falba süllyesztett központ szereléshez 26 L licensz kulcs és FCA202-A SintesoView (Visualizer) szoftverhez L2 licensz kulcs FCA203-A SintesoView (Visualizer) szoftverhez és BACnet/Ethernet-hez (MM8000) 27 Kábel szerelvény (kommunikáció) FCA204-A Flexibilis kábelcsatlakozás a kezelő egységen lévő modulokhoz Műszaki adatok Hálózati tápfeszültség 230 VAC Tápegység 50 W Üzemi feszültség VDC Áramfelvétel max. 5 A Akkumulátor kapacitás 2 x 2 V, 26 Ah Akkumulátor felügyelet igen Hálózati tápfeszültség felügyelet igen Rendszer kompatibilitás Sinteso, MS7/9/24, MS9i, DS, Synova 600, SIGMACON Címzett eszközök száma max. 252 Jelvonalak száma Integrált FDnet hurok / vonal (hurok bővítésel) Kollektív (8 vonal kártyánként) MS9i hurok (2 hurok kártyánként) 2 / 4 (4 / 8) max. 6 max. 4 Beépített bemenetek/kimenetek Relé kimenetek Távfelügyelet (RT) riasztás Távfelügyelet (RT) hiba Felügyelt kimenetek Riasztás Hiba Hangjelző Szabadon programozható be-/kimenetek 8 beépített Kezelő egység RS232, RS485 interfész csatlakozási pontok 2 Csatlakozási pont hálózati modulhoz 2 Csatlakozási pont hurokbővítéshez Bővíthető kártyák száma max. 2 Rögzítési hely kábel szerelvény számára (kommunikációs kábelhez) Hangjelző modul max. Ethernet interfész, RJ45 csatlakozók Üzemi hőmérséklet C Tárolási hőmérséklet C Páratartalom 95 % relatív Méretek (sz x m x h) Szín Ház Fedél Védettségi kategória (IEC 60529) Tanúsítások VdS LPCB x 796 x 60 mm szürke, ~RAL 7035 fehér, ~RAL 900 IP30 G függőben 7

8 Rendelési információk Típus Rendelési szám Megnevezés Tömeg Tűzjelző központ FC2030-AA S54400-C2-A Tűzjelző közpnot (migrációs) kg Kiegészítő elemkek Z3B7 BPZ: Relé modul 250 VAC / 0 A ( relé) kg FTO200-A A5Q Esemény nyomtató kg A5Q Tartalék nyomtatótekercsek (0 tekercs) kg FTO2005-C A5Q00003 Kulcsos kapcsoló (Kaba) 0.03 kg FTO2006-B A5Q Kulcsos kapcsoló (Nordic) kg FHA2007-A A5Q00005 Szerelő lap kg FCI2003-A A5Q Hurok bővítés (FDnet/C-NET) kg FCL2002-A A5Q Kollektív vonali kártya 0.20 kg FCL2003-A A5Q MS9i hurok kártya 0.20 kg FCA2002-A A5Q RS485 modul (izolált) kg FCA200-A A5Q RS232 modul (izolált) kg FN200-A A5Q Hálózati modul (SAFEDLINK) kg FN2002-A S24236-B2502-A SAFEDLINK repeater modul 0.54 kg FCA2005-A A5Q Hangjelző modul 0.40 kg FCA204-A A5Q Kábel készlet (kommunikáció) kg FCI200-D A5Q Tűzoltósági periféria illesztő modul kg FH2002-A A5Q Ház (Standard) kg FH2007-A A5Q Ház (Standard + tervtartó) kg FH2004-A A5Q Housing (Large bővítés).820 kg FH2003-A A5Q Ház (Komfort) kg FH2005-A A5Q Ház (Large) kg FCM2006-A A5Q Kiegészítő LED-ek (2 LED sor) kg FCM2007-A A5Q Kiegészítő LED-ek (4 LED sor) kg FCM205-D S54400-F-A LED kijelző mező (48 LED) kg FCA200-F A5Q Akkumulátor készlet 9V (FR) 0.00 kg A5Q Li akku 9V/Ah, FCA200-F készlethez kg FHA206-A A5Q " szerelő készlet kg FHA205-A A5Q Vak panel 2HU 5.00 kg Akkumulátorok FA2003-A A5Q Akkumulátor (2 V, 7 Ah, VdS) kg FA2004-A A5Q Akkumulátor (2 V, 2 Ah, VdS) kg FA2005-A A5Q Akkumulátor (2 V, 7 Ah, VdS) kg FA2006-A A5Q Akkumulátor (2 V, 26 Ah, VdS) kg FA2007-A A5Q Akkumulátor (2 V, 45 Ah, VdS) kg FA2008-A A5Q Akkumulátor (2 V, 65 Ah, VdS) kg Szoftver licensz FCA202-A A5Q Licensz kulcs (L) 0.00 kg FCA203-A A5Q Licensz kulcs (L2) 0.00 kg Külső nyomtató DL3750+ A5Q Mátrix nyomtató (külső) kg A5Q Fekete festékszalag DL3750+ nyomtatóhoz kg Siemens Schweiz AG Division International Headquarters Fire Safety & Security Products Gubelstrasse 22 CH-630 Zug Tel Fax Dokumentum azonosító A6V _b Készült Fordítás: TG 2009 Copyright by Siemens Switzerland Ltd Az adatváltozás jogát fenntartjuk!
