1 COMPLEX 400 BETÖRÉSJELZŐ KÖZPONT CSALÁD TELENOT Elektronika Kft. Tel: Fax: oldal

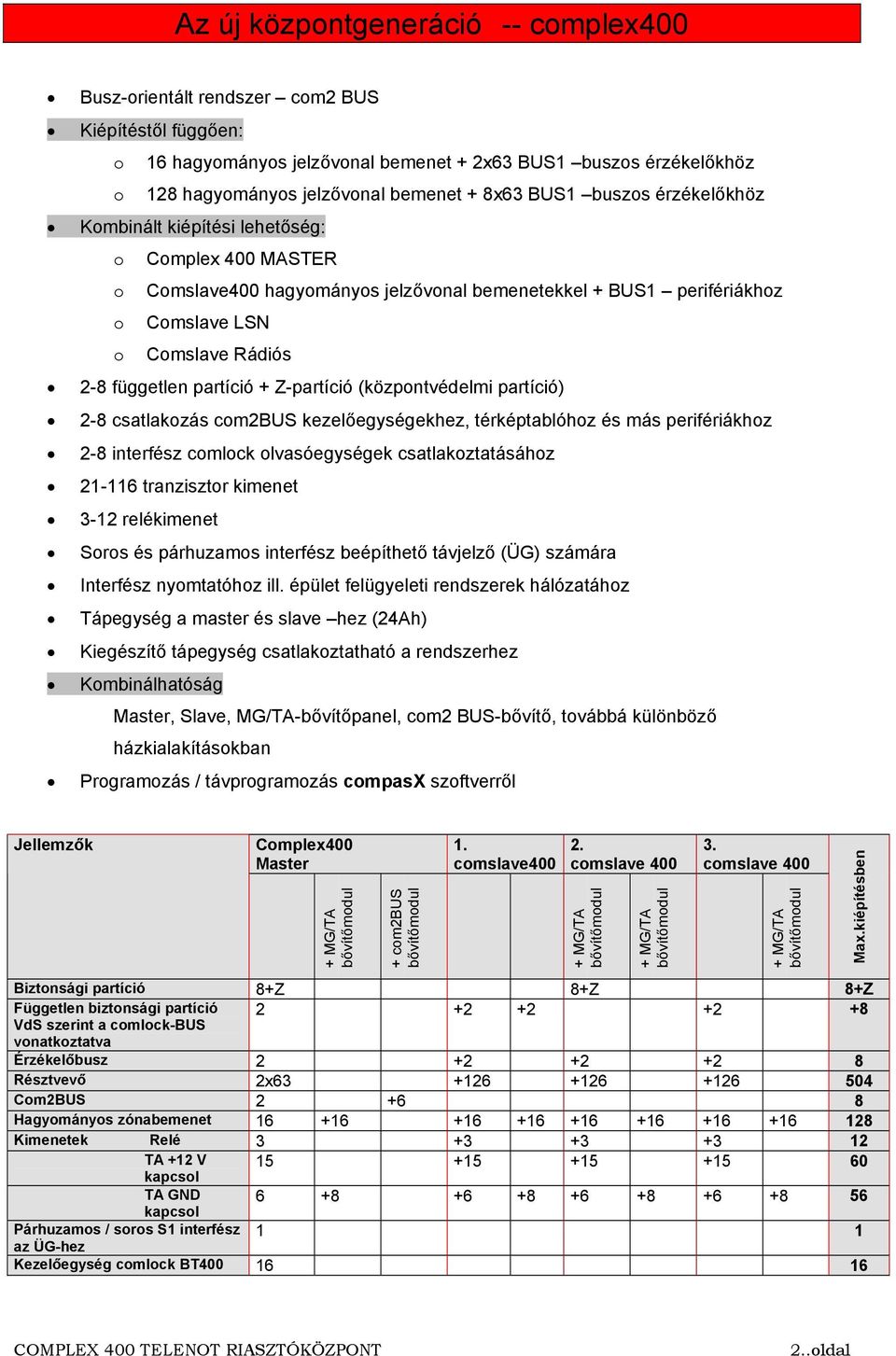

2 Az új központgeneráció -- complex400 Busz-orientált rendszer com2 BUS Kiépítéstől függően: o 16 hagyományos jelzővonal bemenet + 2x63 BUS1 buszos érzékelőkhöz o 128 hagyományos jelzővonal bemenet + 8x63 BUS1 buszos érzékelőkhöz Kombinált kiépítési lehetőség: o Complex 400 MASTER o Comslave400 hagyományos jelzővonal bemenetekkel + BUS1 perifériákhoz o Comslave LSN o Comslave Rádiós 2-8 független partíció + Z-partíció (központvédelmi partíció) 2-8 csatlakozás com2bus kezelőegységekhez, térképtablóhoz és más perifériákhoz 2-8 interfész comlock olvasóegységek csatlakoztatásához tranzisztor kimenet 3-12 relékimenet Soros és párhuzamos interfész beépíthető távjelző (ÜG) számára Interfész nyomtatóhoz ill. épület felügyeleti rendszerek hálózatához Tápegység a master és slave hez (24Ah) Kiegészítő tápegység csatlakoztatható a rendszerhez Kombinálhatóság Master, Slave, MG/TA-bővítőpanel, com2 BUS-bővítő, továbbá különböző házkialakításokban Programozás / távprogramozás compasx szoftverről Jellemzők Complex400 Master + MG/TA bővítőmodul + com2bus bővítőmodul 1. comslave comslave MG/TA bővítőmodul + MG/TA bővítőmodul 3. comslave MG/TA bővítőmodul Max.kiépítésben Biztonsági partíció 8+Z 8+Z 8+Z Független biztonsági partíció VdS szerint a comlock-bus vonatkoztatva Érzékelőbusz Résztvevő 2x Com2BUS Hagyományos zónabemenet Kimenetek Relé TA +12 V kapcsol TA GND kapcsol Párhuzamos / soros S1 interfész 1 1 az ÜG-hez Kezelőegység comlock BT oldal

3 Complex400 (Master) eszközjellemzők Egyedülálló jellemzők BUS orientált rendszer com2 BUS 2 csatlakozás com2bus- hoz a kezelőegységhez, térképes kijelzőtabló és más perifériákhoz 2 interfész a comlock- olvasóegység csatlakoztatásához 16 hagyományos jelzővonal bement (ellenállás felügyelt) 2 külön BUS1 vezeték (érzékelőbus egyenként 63 résztvevőhöz) 2 független partíció +1 Z-terület (központvédelmi tartomány) 21 tranzisztorkimenet 3 relé kimenet soros és párhuzamos interfész a beépített ÜG-hez interfész a nyomtatóhoz interfész az épület felügyeleti rendszer hálózatához integrált tápegység (akku 24 Ah) kiegészítő tápegység csatlakoztatható bővítőpanel MG/TA és com2bus-expander csatlakoztatható bővíthető 3 comslave egységgel programozás / távprogramozás a compsx szoftverrel különböző eszközház típusban Bővítőpanel MG / TA A complex 400 továbbá a comslave 400 bővítésére 16 hagyományos jelzővonal bemenet (ellenállás felügyelt) 8 Tranzisztor-kimenet Bővítőpanel com2bus-expander A complex 400 bővítésére további 6 com2bus-interfész összesen 8 független biztonsági partícióhoz comslave 400 A complex 400 bővítésére 2 interfész a comlock- olvasóegység csatlakoztatására 16 hagyományos jelzővonal (ellenállás felügyelt) 2 külön BUS1 vezeték (érzékelőbus egyenként 63 résztvevőhöz) 21 Tranzisztor-kimenet 3 Relé-kimenet integrált tápegység (akku 24 Ah) kiegészítő tápegység csatlakoztatható beépítési hely az MG/TA bővítő panelokhoz 3..oldal

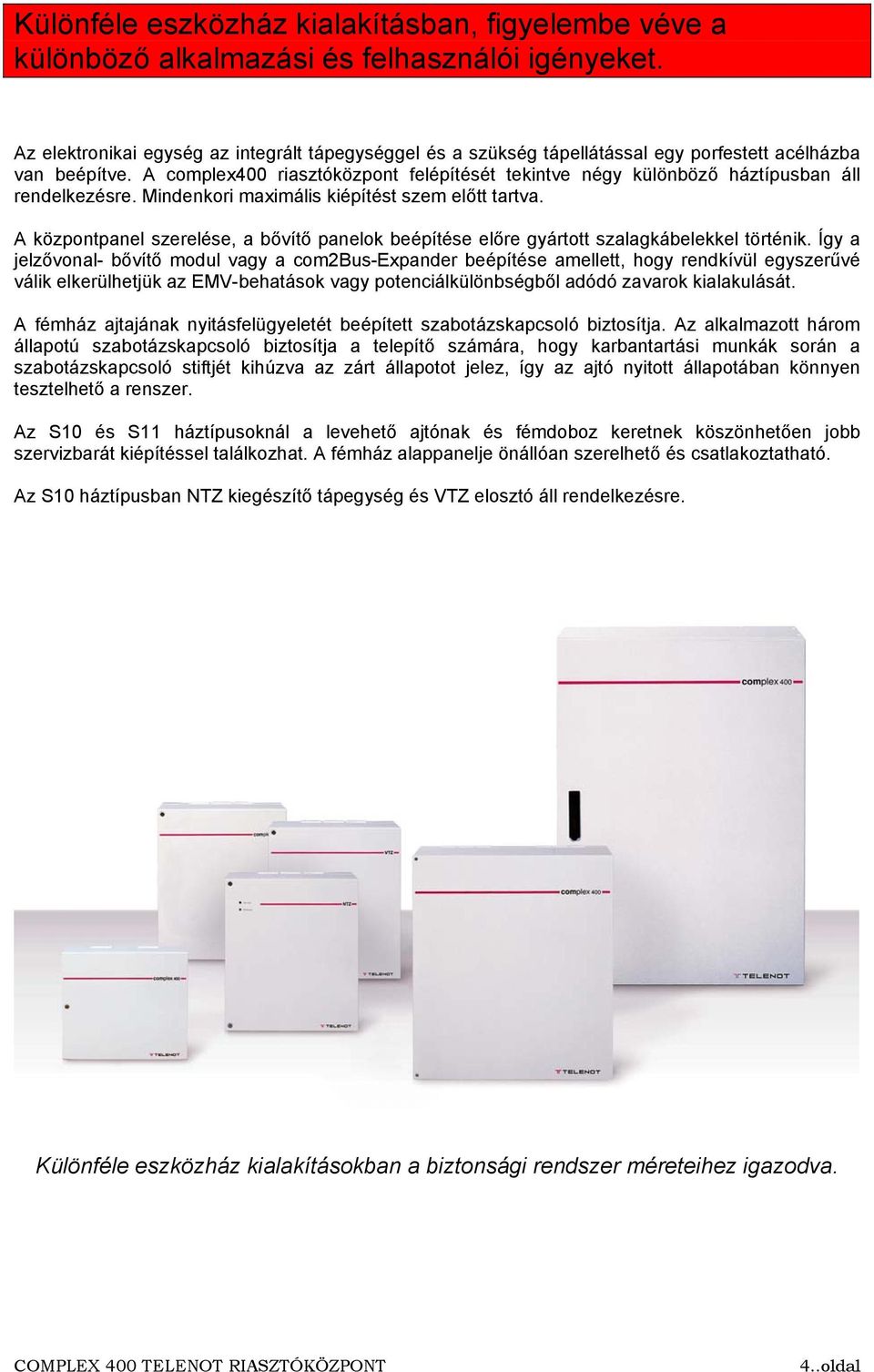

4 Különféle eszközház kialakításban, figyelembe véve a különböző alkalmazási és felhasználói igényeket. Az elektronikai egység az integrált tápegységgel és a szükség tápellátással egy porfestett acélházba van beépítve. A complex400 riasztóközpont felépítését tekintve négy különböző háztípusban áll rendelkezésre. Mindenkori maximális kiépítést szem előtt tartva. A központpanel szerelése, a bővítő panelok beépítése előre gyártott szalagkábelekkel történik. Így a jelzővonal- bővítő modul vagy a com2bus-expander beépítése amellett, hogy rendkívül egyszerűvé válik elkerülhetjük az EMV-behatások vagy potenciálkülönbségből adódó zavarok kialakulását. A fémház ajtajának nyitásfelügyeletét beépített szabotázskapcsoló biztosítja. Az alkalmazott három állapotú szabotázskapcsoló biztosítja a telepítő számára, hogy karbantartási munkák során a szabotázskapcsoló stiftjét kihúzva az zárt állapotot jelez, így az ajtó nyitott állapotában könnyen tesztelhető a renszer. Az S10 és S11 háztípusoknál a levehető ajtónak és fémdoboz keretnek köszönhetően jobb szervizbarát kiépítéssel találkozhat. A fémház alappanelje önállóan szerelhető és csatlakoztatható. Az S10 háztípusban NTZ kiegészítő tápegység és VTZ elosztó áll rendelkezésre. Különféle eszközház kialakításokban a biztonsági rendszer méreteihez igazodva. 4..oldal

5 A variálható házkiépítés az Ön előnye S8-400 háztípus S8-400 háztípus (310x275x12)mm Biztonsági partíció 8+Z Függetl. VdS bizt.partíció 2 Hagyományos jelzővonal 16 Comlock interfész 2 Érzékelő busz 2x63 Relékimenetek 3 Kimenetek TA +12V 15 Kimenetek TA 0V 6 Párh./soros S1 interfész 1 Akku 1x 7Ah S10 háztípus Info: A comslave 400, bővítőmodulok ill. (GSM-TC35INT) GSM- redundás átviteli út modul beépítése az S8-400 háztípusba nem lehetséges. 4 univerzális szerelési felület pl. MG/TA bővítőmodul com2bus expander comlock 1030 USR-M LSR 16-M Szerelési hely: S 0 - csatlakozófelülethez Szerelési hely: 8 LSA-Plus ill. forrasztó léc beépítéséhez S háztípus (330x390x170)mm Bővítés Max.kiépítés MG / TA Com2 BUS-Exp Biztonsági partíció 8+Z 8+Z Függetl. VdS bizt.partíció Hagyományos jelzővonal Comlock interfész 2 2 Érzékelő busz 2x Relékimenetek 3 3 Kimenetek TA +12V Kimenetek TA 0V Párh./soros S1 interfész 1 1 Akku 2x12 Ah 24 Ah 5..oldal

6 S11 háztípus 10 univerzális szerelési felület pl. MG/TA bővítőmodul com2bus expander comlock 1030 USR-M LSR 16-M Szerelési hely: 14 LSA-Plus ill. forrasztó léc beépítéséhez S háztípus (660x780x250) mm Bővítés 3xMG / TA Max.kiépítés 2xcomslave Com2 BUS-Exp 400 Biztonsági partíció 8+Z 8+Z Függetl. VdS bizt.partíció Hagyományos jelzővonal Comlock interfész Érzékelő busz 2x Relékimenetek Kimenetek TA +12V Kimenetek TA 0V Párh./soros S1 interfész 1 1 Akku 6x12 Ah vagy 3x24 Ah 72 Ah 6..oldal

7 S12 háztípus 11 univerzális szerelési felület pl. MG/TA bővítőmodul com2bus expander comlock 1030 USR-M LSR 16-M Szerelési hely: 28 LSA-Plus ill. forrasztó léc beépítéséhez Acéllemezház teljes fúrásvédelemmel ellátva S háztípus (800x1200x310) Bővítés Max.kiépítés mm 3xcomslave 400 3xMG / TA Com2 BUS-Exp Biztonsági partíció 8+Z 8+Z Függetl. VdS bizt.partíció Hagyományos jelzővonal Comlock interfész Érzékelő busz 2x Relékimenetek Kimenetek TA +12V Kimenetek TA 0V Párh./soros S1 interfész 1 1 Akku 8x12 Ah vagy 4x24 Ah 96 Ah 7..oldal

8 BT 400 LCD kezelőegység Süllyesztett és felületszerelt kivitelben Kétsoros világítós LCD kijelző 4 üzemállapot LED kijelzés 4 szabadon programozható LED visszajelzés Beépített hangjelző Áramfelvétel 7mA 4-eres busz vezeték (com2bus), max.1000m IP50 kivitel, tasztatúra fedél (opció) További com2 busz felület az AT400 LED kijelző csatlakoztatására AT 400 LED-es kijelzőegység - Szabadon programozható LED visszajelzésekhez - Felületszerelt kivitelben - 16 Jelzővonal állapot / előre programozott események kijelzésére - Vonalanként 2 LED (sárga, piros) - Feliratozó címkével - Áramfelvétel 2mA + Led 7mA - Gyári 4-eres busz vezetékre (com2bus), BT 400-ra csatlakoztatható - Egy BT 400 kezelő egységre összesen 2 kijelző kapcsolható ( 32 LED) Comlock kezelőegységek Olvasó típusok: - comlock kódtasztatúra - Proximity olvasó - Dallas chip olvasó Jellemzők: - Kombinált olvasók Led kijelzéssel és beépített piezo hangjelzővel - Felületszerelt vagy süllyesztett szerelés - Vandálbiztos kivitel, IP65 besorolás - Többfunkciós kezelés lehetőség Élesítőeszközök 8..oldal

9 Blokkzár közvetlen csatlakoztatása - Garantált téves riasztásoktól mentes kezelés - Beépített fúrásvédelem - Be- és kizárás reteszeléssel - Egyszerű csatlakoztathatóság Imp. Kulcsos kapcsoló - Beépített fúrásvédő lemezbetét - LED kijelzéssel és beépített piezo hangjelzővel - Süllyesztett vagy felületszerelt kivitel Jelzővonal csatlakozómodul - Buszvonalra csatlakoztatható modul, amely normál jelzővonal bemenetet hoz lére. - 3-eres BUS-1 technológia - Bemenetre max. 20 nyitásérzékelő vagy üvegtörésérzékelő illesztése - LED visszajelzéssel - Szabotázsvédett BUS-os kapcsolómodul - Buszvonalra csatlakoztatható modul, amely tetszőleges kapcsolási feladatokra alkalmazható. - 3-eres BUS-1 technológia - Potenciál független relékimenet, (230V AC/5A vagy 24V DC / 1A) - LED visszajelzéssel - Szabotázsvédett LSR 16M lámpakapcsoló relémodul - Buszvonalra csatlakoztatható modul, amely lámpavezérlést tesz lehetővé. - Kapcsolás riasztóközpontról vagy külső kapcsolóról - Programozható időfunkció(32sec. 68 min.) - Potenciál független relékimenet (230V AC/16A) 9..oldal

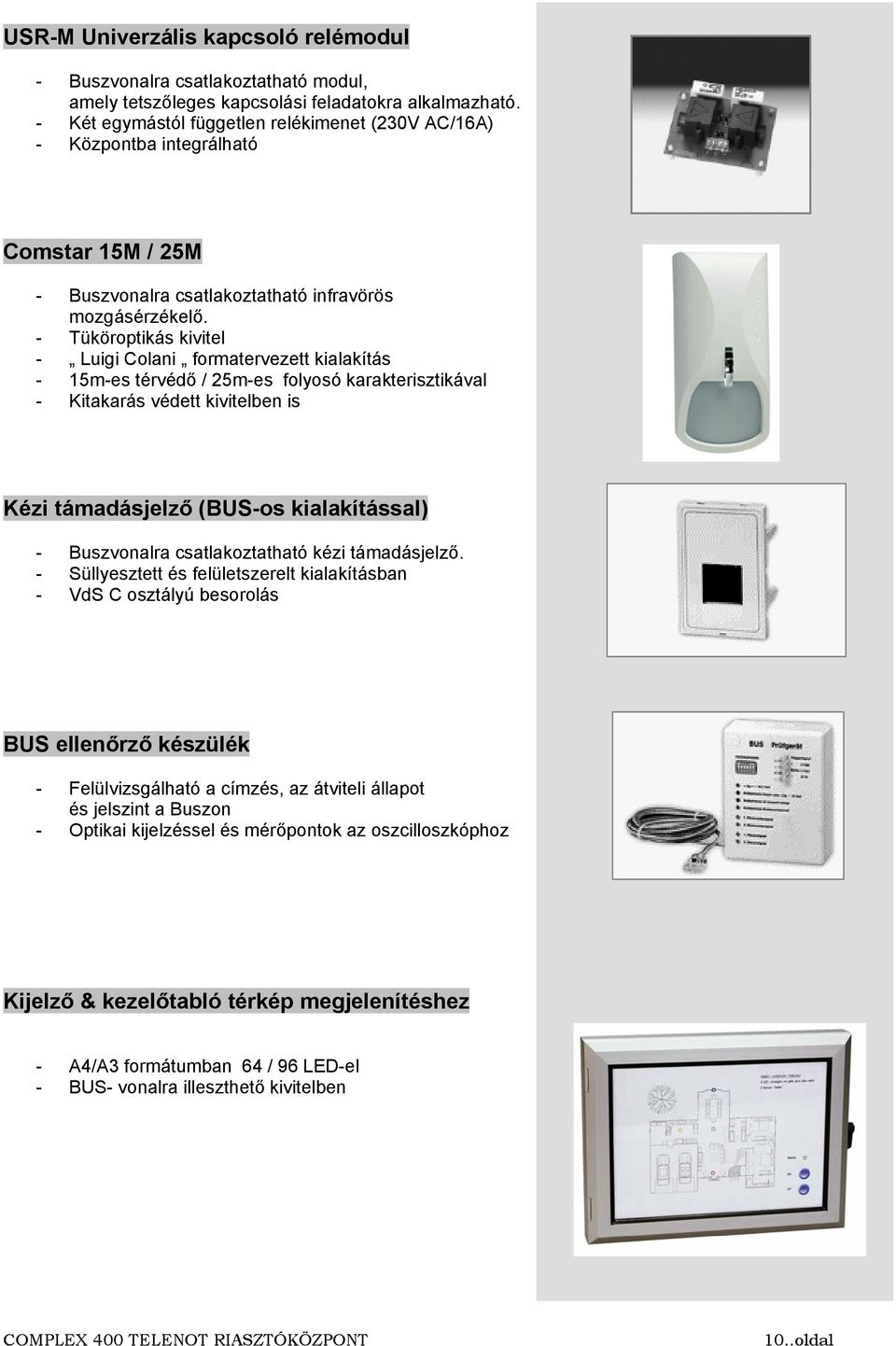

10 USR-M Univerzális kapcsoló relémodul - Buszvonalra csatlakoztatható modul, amely tetszőleges kapcsolási feladatokra alkalmazható. - Két egymástól független relékimenet (230V AC/16A) - Központba integrálható Comstar 15M / 25M - Buszvonalra csatlakoztatható infravörös mozgásérzékelő. - Tüköroptikás kivitel - Luigi Colani formatervezett kialakítás - 15m-es térvédő / 25m-es folyosó karakterisztikával - Kitakarás védett kivitelben is Kézi támadásjelző (BUS-os kialakítással) - Buszvonalra csatlakoztatható kézi támadásjelző. - Süllyesztett és felületszerelt kialakításban - VdS C osztályú besorolás BUS ellenőrző készülék - Felülvizsgálható a címzés, az átviteli állapot és jelszint a Buszon - Optikai kijelzéssel és mérőpontok az oszcilloszkóphoz Kijelző & kezelőtabló térkép megjelenítéshez - A4/A3 formátumban 64 / 96 LED-el - BUS- vonalra illeszthető kivitelben 10..oldal
