1 LON-busz LON-busz kiegészítő a SynoLOG FC330A központi egységhez Synova Az összes kiegészítő teljesen formatervezett és beilleszkedik a már meglévő épület konstrukciójába Bizonyított LON-busz technológia, szabad megbízható busz topológia A megjelenítő panel képes az üzeneteket kijelezni, magában foglalva a kizárt rendszerelemeket, hibaüzeneteket, és riasztási eseményeket, Könnyű rendszerbővítés, és használat Alacsony karbantartási költség Süllyesztett vagy felületre szerelhetőség

2 Jellemző vonások A LON-busz csatoló képes másodmegjelenítő egységeket, párhuzamos kijelző egységeket, LON/mimic átalakítókat működtetni. Ezek biztosítják a rendszer állapotának távoli megjelenítését az épületen belül bárhol. Az FC330A tűzjelző központ a LON-buszon keresztül működtetheti a szükséges beavatkozó-vezérlő eszközöket. Termékjellemzők Az FC330A központi panel LON-busz vonala egy egyedülálló információs busz. Ezen keresztül olyan információk áramolnak, amelyek az érzékelő vonalon nem haladnak át. Az információk megjelennek, például: a másodmegjelenítő panelen, amelyet a központtól maximálisan 1000 m-re lehet telepíteni egyszerűen, árnyékolásmentes érpárral. A könnyen telepíthető LON-busz illesztő kártya a központi egység házában helyezkedik el, és közvetlen kapcsolatot biztosít a másodmegjelenítő eszközökkel, amelyek kisebb kezelőfelületet biztosítanak a felhasználó számára. Alkalmazhatóság A LON-busz eszközöket legtöbbször nagyobb épületekben alkalmazzák. Ezek az eszközök megjelenítik a rendszer információit, valamint vezérléseket működtetnek a hozzáadott másodmegjelenítő, párhuzamos megjelenítő, és LON/mimic paneleken keresztül. Egy előre megtervezett elképzelés szükséges ahhoz, hogy ezek az eszközök megfelelően helyezkedjenek el a LON-buszon. Például: a figyelmeztető eszközök (vészkijárati hangjelzők, stb.) vezérlése relé kártyákkal működtethető, amellyel egyedileg vezérelhetjük ezeket az eszközöket bizonyos eseményekhez rendelten. Rendszer felépítés [1] Tűzjelző rendszer FC330A Az összes Synova tűzérzékelő csatlakoztatható az FC330A tűzjelző központhoz, mind a hagyományos, mind pedig az analóg címezhető érzékelők is. Az intelligens SynoLOOP protokoll magába foglalja az automatikus címzést minden eszköznél, amikor legelőször a rendszert bekapcsoljuk. Az FC330A központtal a teljes tűzjelző rendszer telepítését egyszerűen lehet megoldani, rövid idő alatt. A SynoLOOP hurok rendszer optimális védelmet biztosít. Más rendszerekkel ellentétben, a Synova automatikus címzésű rendszer elemei rendelkeznek beépített izolátorral, amely automatikusan megtalálja a hibás területet, és kizárja azt a működésből, és ezzel folyamatos rendszerműködést, és megbízhatóságot eredményez. A SynoLOOP eszközökbe épített izolátornak köszönhetően a tűzszakaszok tervezése is egyszerű műveletté válik. [2] LON-kártya K3I080 Az RS-232/LON-busz illesztő kártyát (K3I080) közvetlenül csatlakoztathatjuk a központi egység házába. A K3I080 kártyát minden FC330A tűzjelző rendszerhez lehet csatlakoztatni, bővítésként, vagy átalakítás céljából. A LON-buszon összesen 256 kimeneti cím szerepelhet. Ezeket szinte bármilyen konfigurációban csatlakoztathatjuk maximum 9216 kimeneti eszközhöz. 2

3 [1] Fire detection system FC330A Floor repeater panels [2] LON card K3I080 [5] B3Q595 [4] B3Q590 [3] B3Q580 RS-232 LON-Bus [3] + [4] + [5] Másodmegjelenítő panel A másodmegjelenítő panelek nyugtázó és törlő funkciójukkal a különböző területekről érkező jelzések távoli kezelését biztosítják. Például: más szinteken, más épületben. Az összes riasztási üzenet megjelenik a kijelzőn, és a központi egységen is. Ezeknek az eszközöknek a felügyelete folyamatos. Ha a LON-busz megszakad, hibaüzenet jelenik meg a kijelzőn, és a központi egységen is. A kijelző panelek nem igényelnek konfigurálást. Csak annyi szükséges, hogy a megfelelő címeket helyileg beállítsuk. 16 darab másodmegjelenítő egység csatlakoztatható a LON-buszra. Az FC330A tűzjelző központ képes 8 db B3Q590 / B3Q595, vagy 10 db B3Q580 másodkezelőt működtetni kiegészítő tápegység nélkül. Ha magasabb számú eszközre van szükség, akkor a Z3I1000 segéd tápegység szettet kell használnunk. 3] Másodmegjelenítő panel B3Q580 A másodmegjelenítő panel (B3Q580) formatervezett eszköz, a központi egység távoli kezelését biztosítja. A kijelző szelektíven mutatja az üzeneteket: riasztás, figyelmeztető, és hibaüzenet. Egy felhasználóbarát görgetős menü mutatja az eseményeket 200 eseményig. Egy beépített hangjelző audio jelzést is ad, a riasztási üzenetek megjelenésekor. [4] Másodmegjelenítő panel, vezérlési funkcióval B3Q590 A másodmegjelenítő panel (B3Q590) az információk távoli megjelenítését, valamint vezérlési funkciók működtetését biztosítja riasztási események hatására. A B3Q590 formatervezett mini vezérlő központ. Lehetőség van különböző eseményeket törölni ezen eszközön keresztül, és ez által a tűzjelző rendszert normál állapotba visszaállítani, mindezt egy gombnyomással. A B3Q590 másodkijelző panel működését egy kulcs biztosítja. [5] Másodmegjelenítő panel, vezérlési funkcióval B3Q595 A B3Q595 másodkijelző panel egy továbbfejlesztett változata a B3Q590 kijelzőnek, hasonló vonásokkal, és még több előnnyel. Összességében, a B3Q595 önmagában tartalmaz egy biztonsági zár-kulcs koncepciót. [6] LON/mimic átalakító K3I050 A LON-buszra 16 LON/mimic átalakítót (K3I050) lehet csatlakoztatni. Mindegyik átalakító 24LED megjelenítő panelt tud működtetni (B3R051), vagy 24 kimeneti meghajtó kártyát (K3R072). Mindegyik K3R072 és B3R051 támogat 2 különböző címet. A K3I050 rendelkezik zümmerrel, lámpa teszttel és más be/kimenetekkel. 3

4 [7] LED indicator [9] Relay card [9] Relay card [8] panel B3R051 K3G060 K3G060 Output driver card K3R072 F50F410 [8] Output driver card K3R072 [11] Mimic panel [6] LON/mimic converter K3I050 [6] LON/mimic [10] Input/output converter K3I050 card K3I110 [6] LON/mimic converter K3I050 [7] LED kijelző panel B3R051 Az eseményeket tűz zónákhoz, vagy területekhez rendelhetjük, és ezeket egyszerűen megjeleníthetjük a B3R051 LED kijelző panel segítségével. A színes LED-ek mutatják a rendszer állapotát bármilyen időszakban. A piros riasztást, a sárga LED pedig a kikapcsolt zónákat mutatja (például:: amikor az épületben karbantartási munkák folynak stb). A B3R051 paneleket csatlakoztathatjuk a LON-buszra a K3I050 átalakítón keresztül. Egy 24 LED kijelzős panelt (B3R051) csatlakoztathatunk egyedileg egy K3I050 átalakítóhoz. [8] Kimenet meghajtó kártya K3R072 Egy K3R072 meghajtó kimenet 2 kimeneti eszközt támogat: vagy 2 relés kártyát, vagy (K3G060); vagy 2 LED szalag kábelt (F50F410), vagy egyet mindegyikből, így 48 egyénileg címzett kimenetet kaphatunk. A K3R072 rendelkezik beépített zümmerrel, lámpa teszt funkcióval, és más ki/bemenettel. [9] Relé kártya K3G060 Az ügyfelek igényeinek tökéletes megvalósítója a K3G060 relé kártya. 24 egyénileg címezhető relé biztosít vezérlési lehetőséget a vészkijárati hangjelzők, riasztási hangjelzők stb. működtetésére. [10] Bemeneti/kimeneti kártya K3I110 A K3I110 kártya 16 bemenetet és 16 kimenetet biztosít egyidejűleg (a relék potenciál mentesek 30V/1A). A bemenetek teljes mértékben felügyeltek: szakadásra, vagy szakadásra és rövidzárra. A LON-buszra 16 bemeneti / kimeneti kártyát lehet csatlakoztatni. [11] Megjelenítő panel (tábla) A Megjelenítő panel könnyen tervezhető megjelenítést biztosíthat egy teljes rendszerről. Egy alaprajz, egy K3R072 vezérlő és egy F500F410 LED kábel segítségével készíthetünk rendszerrajzot. A szükséges alaprajz vagy helyszínrajz képezi a megjelenítő panel előlapját. Az egyénileg címezhető szalagkábel LED-jei ugyanazon információkat jelenítik meg, mint a B3R051 LED-es megjelenítő panel. A LED szalag kábeleket közvetlenül csatlakoztathatjuk a K3R072 kimenet meghajtó kártyához. A teljes mimic panelt a K3I050 LON/mimic konverter kártyán keresztül lehet csatlakoztatni a LON-buszhoz. 4

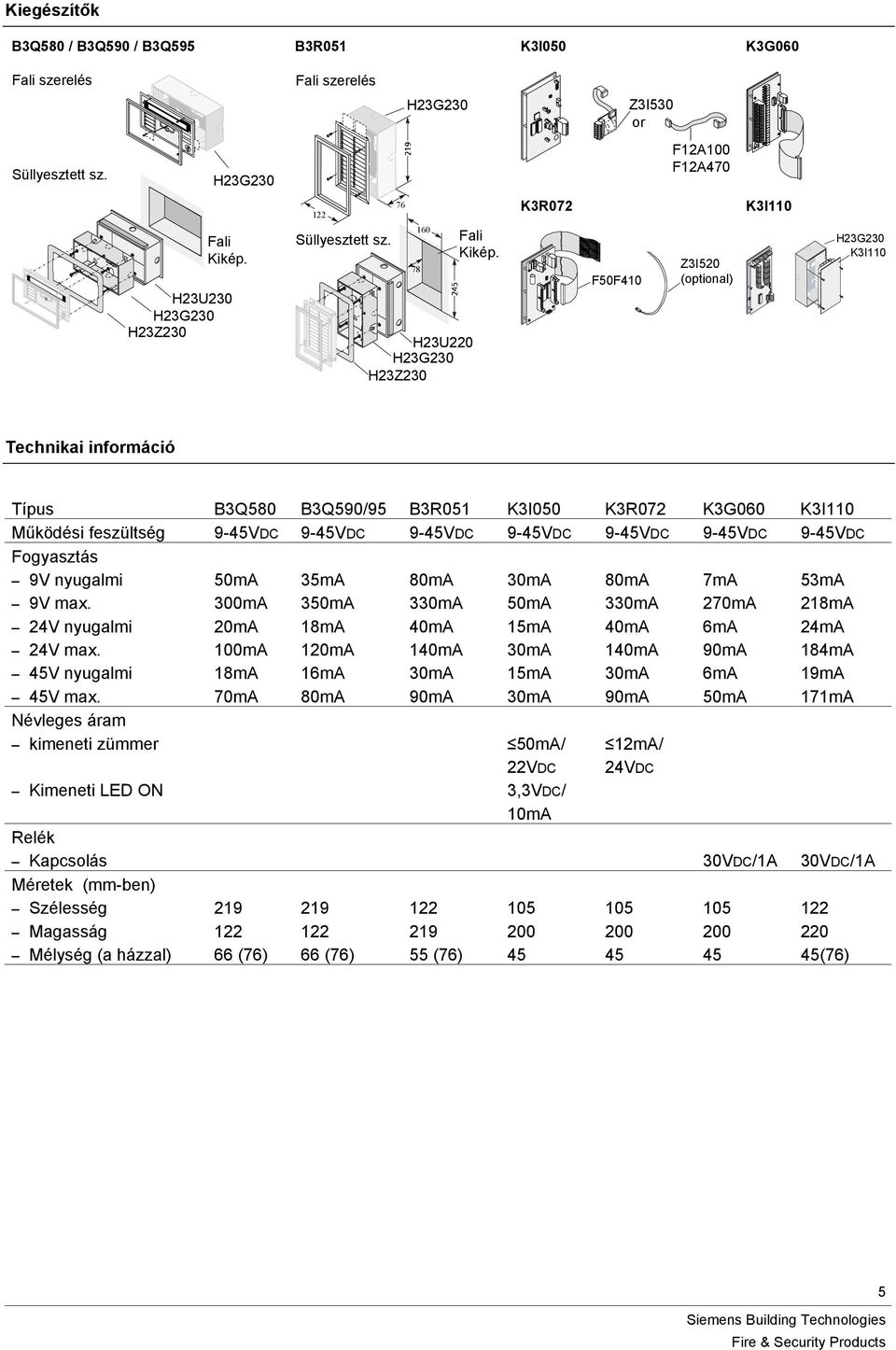

5 Kiegészítők B3Q580 / B3Q590 / B3Q595 B3R051 K3I050 K3G060 Fali szerelés Fali szerelés Z3I530 or Süllyesztett sz. F12A100 F12A470 Fali Kikép. H23U230 H23Z230 Süllyesztett sz H23U220 H23Z230 Fali Kikép. K3R072 F50F410 Z3I520 (optional) K3I110 K3I110 Technikai információ Típus B3Q580 B3Q590/95 B3R051 K3I050 K3R072 K3G060 K3I110 Működési feszültség 9-45VDC 9-45VDC 9-45VDC 9-45VDC 9-45VDC 9-45VDC 9-45VDC Fogyasztás 9V nyugalmi 9V max. 24V nyugalmi 24V max. 45V nyugalmi 45V max. Névleges áram kimeneti zümmer Kimeneti LED ON Relék 50mA 300mA 20mA 100mA 18mA 70mA 35mA 350mA 18mA 120mA 16mA 80mA 80mA 3 40mA 140mA 90mA 50mA 15mA 15mA 50mA/ 22VDC 3,3VDC/ 10mA 80mA 3 40mA 140mA 90mA 12mA/ 24VDC 7mA 270mA 6mA 90mA 6mA 50mA 53mA 218mA 24mA 184mA 19mA 171mA Kapcsolás 30VDC/1A 30VDC/1A Méretek (mm-ben) Szélesség Magasság Mélység (a házzal) (76) (76) (76) (76) 5

6 Rendeléshez szükséges információk Típus Rend.sz. Jellemzés Súly K3I RS232/LON-busz átalakító 0.325kg K3I Bemenetei/kimeneti kártya 16 be/kimenettel 0.597kg Z3I Kiegészítő segéd tápegység 0.880kg B3Q Másodmegjelenítő panel 0.619kg B3Q Másodmegjelenítő panel, vezérlési funkcióval 0.675kg Nordic biztonsági kulcs B3Q Másodmegjelenítő panel, vezérlési funkcióval 0.735kg Like-Keyed biztonsági rendszerrel Műanyag doboz a B3Q580 / B3Q590 / B3Q595 / 0.197kg B3R051 / K3I110 H23U Műanyag doboz B3Q580 / B3Q590 / B3Q kg H23Z Takaró keret a B3Q580 / B3Q590 / B3Q595 / 0.204kg B3R051 H23U Műanyag doboz a B3R kg K3I LON/mimic átalakító 0.237kg Z3I Kábel set, 12 kábel 0.5m csatlakozókkal 0.055kg Z3I Adapter a K3I050-re a kültéri B3R051 / K3R kg F12A Szalag kábel 12 pin, 0.4m 0.008kg F12A Szalag kábel 12 pin, 1.5m 0.021kg K3R Meghajtó kimeneti kártya 0.273kg F50F LED szalag kábel, 1m, 24 piros Leddel 0.108kg K3G Relé kártya, 24 NO kontaktus, 1A/30V névleges 0.396kg B3R LED kijelző panel 2x24 LED-el 0.448kg RIEL Elektronikai Kft SIEMENS FSP képviselet 1139 Budapest Röppentyű utca 24. Tel.: / Fax: info@siemens-fsp.hu 2003 Copyright by AG Data and design subject to change without notice. Supply subject to availability. Document no _a_en_-- Manual - Edition Section -
