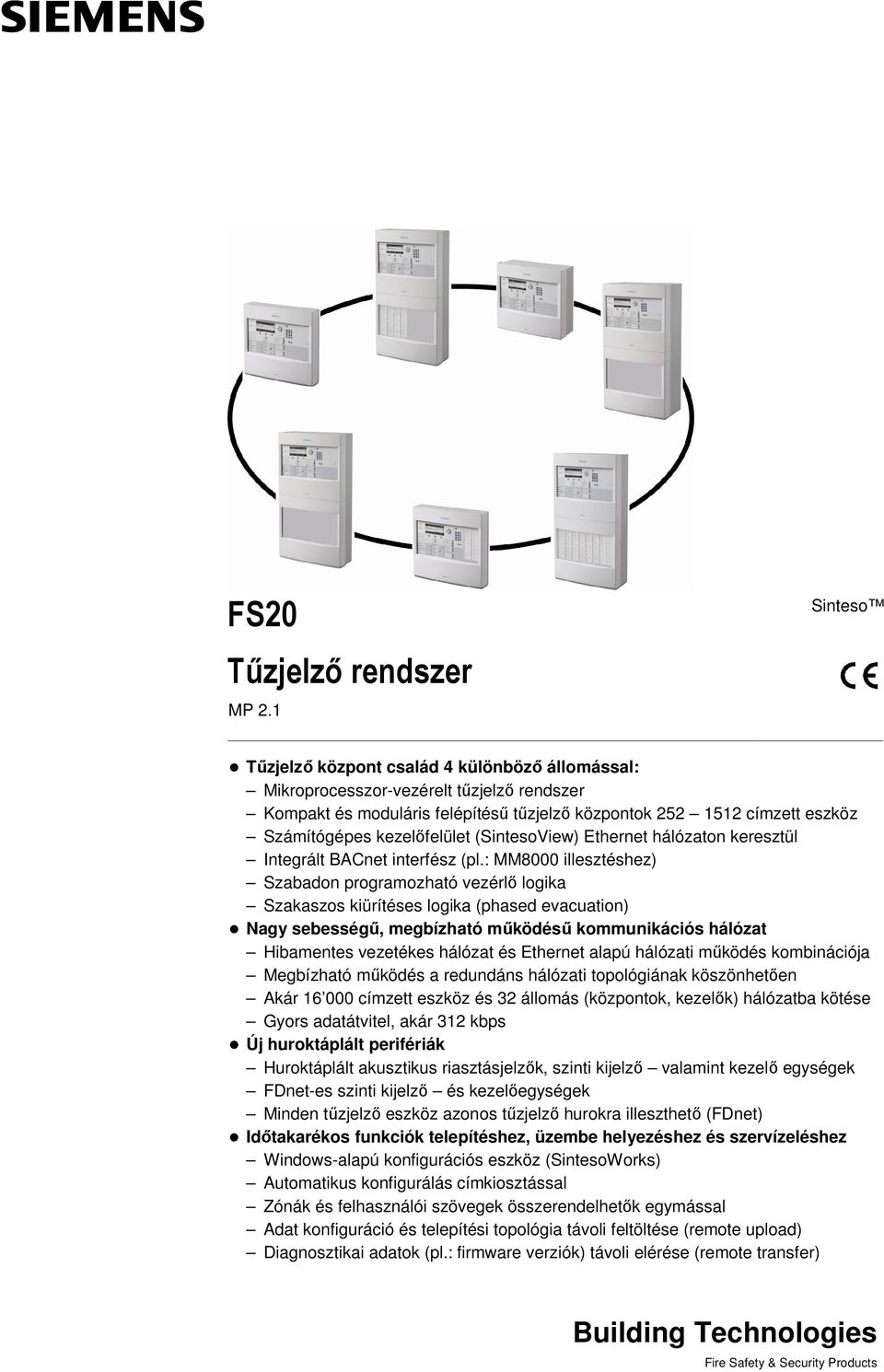

1 FS20 Tűzjelző rendszer MP 2. Sinteso Tűzjelző központ család 4 különböző állomással: Mikroprocesszor-vezérelt tűzjelző rendszer Kompakt és moduláris felépítésű tűzjelző központok címzett eszköz Számítógépes kezelőfelület (SintesoView) Ethernet hálózaton keresztül Integrált BACnet interfész (pl.: MM8000 illesztéshez) Szabadon programozható vezérlő logika Szakaszos kiürítéses logika (phased evacuation) Nagy sebességű, megbízható működésű kommunikációs hálózat Hibamentes vezetékes hálózat és Ethernet alapú hálózati működés kombinációja Megbízható működés a redundáns hálózati topológiának köszönhetően Akár címzett eszköz és 32 állomás (központok, kezelők) hálózatba kötése Gyors adatátvitel, akár 32 kbps Új huroktáplált perifériák Huroktáplált akusztikus riasztásjelzők, szinti kijelző valamint kezelő egységek FDnet-es szinti kijelző és kezelőegységek Minden tűzjelző eszköz azonos tűzjelző hurokra illeszthető (FDnet) Időtakarékos funkciók telepítéshez, üzembe helyezéshez és szervízeléshez Windows-alapú konfigurációs eszköz (SintesoWorks) Automatikus konfigurálás címkiosztással Zónák és felhasználói szövegek összerendelhetők egymással Adat konfiguráció és telepítési topológia távoli feltöltése (remote upload) Diagnosztikai adatok (pl.: firmware verziók) távoli elérése (remote transfer)

2 Általános működési elv Az FS20 rendszer áttekintése Az intelligens Sinteso érzékelők eltárolják, összehasonlítják valamint a különböző tárolt minták alapján kiértékelik az érzékelt tűzjellemzőket. Ha tüzet érzékelnek, akkor az információt továbbítják a tűzjelző központ felé, amely elindítja a tűzvédelmi vezérléseket. A központban lévő processzornak köszönhetően centralizált illetve a helyi vezérlő és bemeneti modulok segítségével decentralizált vezérlő funkciók valósíthatók meg. A központokat összekötő kommunikációs busz lehet gyűrűs kialakítású, amely által hibamentes működés érhető el vagy lehet Ethernetalapú vagy pedig a kettő kombinációja. Működés közbeni hiba esetén is garantált a meghibásodott eszköz kezelése úgynevezett csökkentett üzemmódban (degraded mode). Az összes jelzés automatikusan megjelenik az adott központ kezelőfelületén vagy egy adott kezelőpanelen. Az esemény memóriában minden esemény üzenete és pontos ideje rögzítésre kerül, ami által megállapítható a tűz keletkezésének helye. Az FS20 tűzjelző rendszer a Siemens cég legújabb fejlesztésű, globális tűzjelző központ családja, amely a legmagasabb biztonsági követelmények és a nemzetközi termék tapasztalatok együttes kombinációja. A tűzjelző központok, a kezelő egységek és az FCnet vezetékes hálózat megfelel az EN54-2 és az EN54-4 szabványoknak valamint egyéb nemzetközi előírásoknak is. A Sinteso intelligens FDnet-es perifériáiban a legmagasabb szintű érzékelési megbízhatóság és felhasználói igényeknek teljes körűen megfelelő alkalmazhatóság egyesül. FC2020 tűzjelző központ Kompakt központ 2 címzett hurokkal (4-ig bővíthető) vagy 4 vonallal (8-ig bővíthető) összesen 252 címzett eszközig. Kompakt kivitelének és egyszerű telepítésének köszönhetően kisebb tűzjelző rendszerekhez ajánlott (pl. kisebb bankfiókok, műhelyek, éttermek, stb..) FC2040 tűzjelző központ Kompakt központ 4 címzett hurokkal (8-ig bővíthető) vagy 8 vonallal (6-ig bővíthető) összesen 504 címzett eszközig A központ méreténél fogva ideális közepes tűzjelző rendszerekhez (pl. pénzintézetek, kereskedelmi egységek, irodák, stb..). 2

3 FC2060 tűzjelző központ Moduláris felépítésű központ alap kiépítésben 4 címzett hurokkal (8-ig bővíthető) vagy 8 vonallal (6-ig bővíthető) valamint bővíthető összesen 5 bővítő kártyával az alábbiak szerint: FDnet hurok kártya, FCL200-A (4 hurok / kártya 252 címig) Kollektív vonali kártya, FCL2002-A (8 vonal / kártya) MS9i hurok kártya, FCL2003-A (2 hurok / kártya 200 címig) I/O kártya, FCI2008-A (2 programozható be-/kimenettel) A központ összesen 52 címzett eszközt kezel. Az FC2060-as központ alkalmas nagy rendszerek telepítésére valamint régebbi telepítésű tűzjelző érzékelők illesztésére úgy, mint kollektív érzékelők (MS7/9/24, AlgoRex DS, Synova 600, SIGMACON) és MS9i címzett érzékelők. FT2040 kezelő egység Minden FC20-as tűzjelző központ rendelkezik integrált kezelő felülettel, amely központokhoz úgynevezett másodkezelő egységként alkalmazható az FT2040-es kezelő egység. A kezelő egységnél programozható, hogy melyik központ kezelését lássa el. Egy rendszeren belül összesen 5 teljes értékű kezelő egység lehet. FCnet/SAFEDLINK hálózat Az FCnet/SAFEDLINK hálózat lehetővé teszi összesen 32 db állomás (központ vagy kezelő egység) hálózatba kötését. A redundáns vezetékes hálózati csomópontok hibamentes és gyors kommunikációt biztosítanak. Két állomás között a kommunikációs busz 000 m lehet. Ha ez a távolság kevésnek bizonyul, akkor egy speciális SAFEDLINK repeater modullal további 000 m-es busz bővítés érhető el. FCnet/Ethernet hálózat Lehetőség van az FCnet hálózat Ethernetes megvalósítására is. Ennél a változatnál összesen 4 állomás köthető hálózatba. Az Ethernet-es hálózatú központ összekötés nem felel meg az EN 54-nek. Szinti kezelő valamint kijelző egységek FT20 szinti kijelző egység alkalmas az adott központ üzeneteinek megjelenítésére FT20 szinti kezelő egység pedig az adott központ kezelésére is alkalmas. Az eszközök magára az FDnet érzékelő hurokra csatlakoznak. 3

4 Interfészek FDnet FCnet/SAFEDLINK FCnet/Ethernet BACnet/Ethernet Sinteso perifériák vezetékes hálózata (tűzjelző hurok) Sinteso állomások (központok és kezelők) vezetékes hálózata (max. 32 állomás) Sinteso állomások (központok és kezelők) Ethernet-es hálózata (max 4 állomás)* Csatlakozás Siemens felügyeleti rendszerhez (DMS) *A központok Ethernet-es hálózati összekötése nem felel meg EN54-nek. 4

5 Ethernet Soros interfész Távoli hozzáférés hálózaton keresztül a központ kezelésére, állapot lekérdezésére vagy hibakeresésre (SintesoView) valamint a központ programozására (SintesoWorks). Opcióként elérhető két soros interfész (RS-232, RS-485) központonként és kezelőnként Ország-specifikus központ változatok, kiegészítések Központ kiegészítő vezérlésekkel Franciaország Központ evakuációs kezelői felülettel Franciaország Hollandia Központ tűzoltósági kezelői felülettel Németország Svájc Skandinávia Jellemzők Optimális felhasználói háttér biztosítása Letölthető frissítések intranet hozzáféréssel (eves felhasználói licensz szükséges) Központok kezelése Ethernet hálózaton keresztül SintesoView megjelenítő és kezelő szoftverrel (licensz szükséges központonként) Redundáns FCnet hálózati topológia (kétoldalú kommunikáció) A központok kezelése és megjelenítése megoldható FDnet-re csatlakoztatott szinti kezelő- és egységekkel Hatékony hibakeresés diagnosztikai adatok lekérdezésével Magas fokú megbízhatóság és biztonság (védett program) Automatikus konfiguráció Egyszerű telepítés, programozás és kezelhetőség Kompakt kivitelű központok a gyors telepítéshez (kevesebb szerelési idő) Szoftver segítségével feltölthető hurok topológia Közvetlen és időtakarékos kezelés egyszerűsített szerkezetű menüvel Megvalósítható a teljes rendszer állandó felügyelete és a központok programozása SintesoWorks szoftverrel (licensz szükséges) Illeszthető DMS8000 felügyeleti szoftverhez (BACnet/IP-n keresztül) Gyors kommunikáció Akár 32 kbps sebességű adatátvitel FCnet/SAFEDLINK vezetékes hálózaton és 0/00 Mbit/s adatátvitel FCnet/Ethernet-en Rövid letöltési és feltöltési idő 5

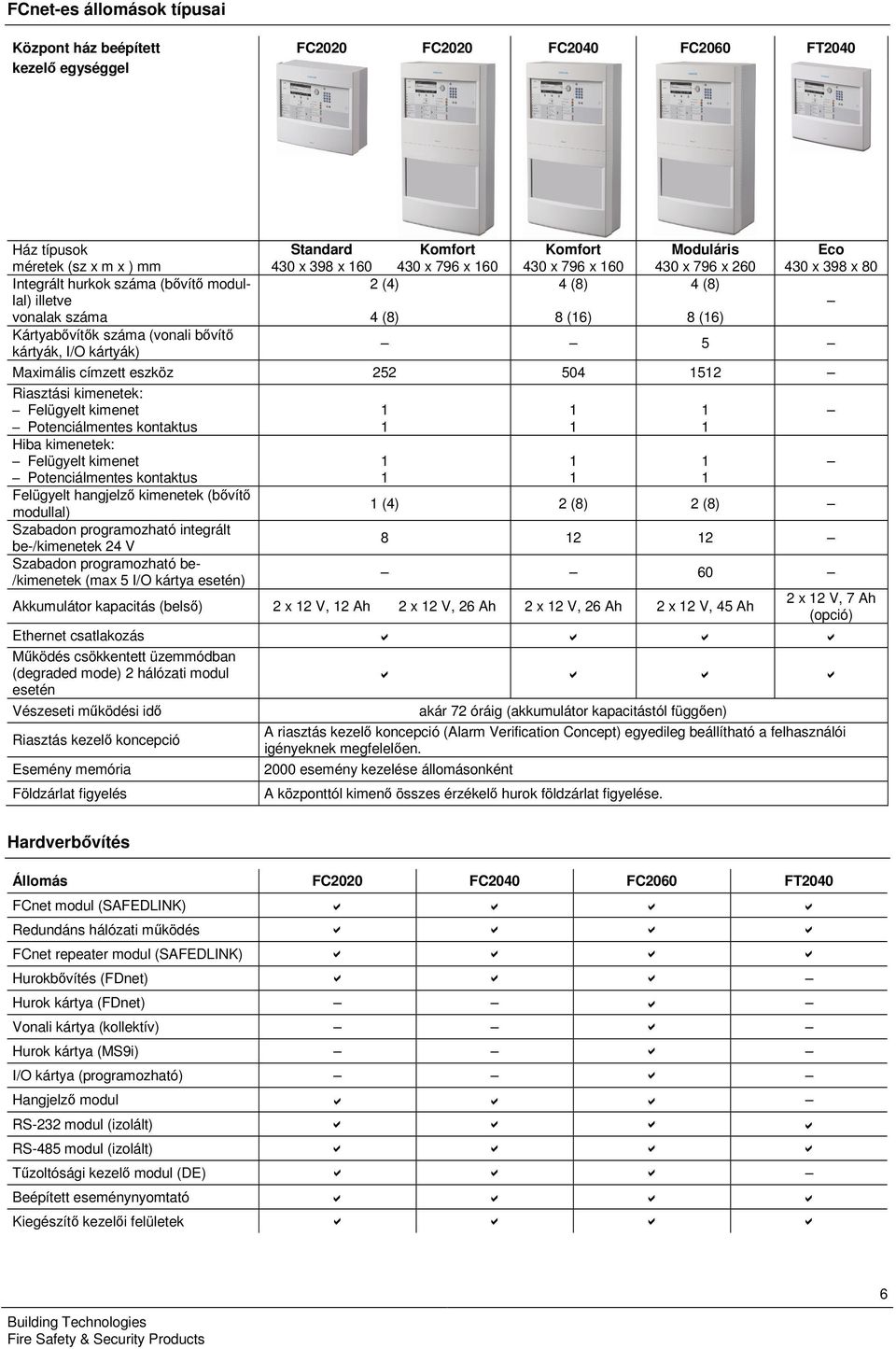

6 FCnet-es állomások típusai Központ ház beépített FC2020 FC2020 FC2040 FC2060 FT2040 kezelő egységgel Ház típusok méretek (sz x m x ) mm Integrált hurkok száma (bővítő modullal) illetve vonalak száma Kártyabővítők száma (vonali bővítő kártyák, I/O kártyák) Standard Komfort 430 x 398 x x 796 x 60 2 (4) 4 (8) Komfort 430 x 796 x 60 4 (8) 8 (6) Moduláris 430 x 796 x (8) 8 (6) Eco 430 x 398 x 80 5 Maximális címzett eszköz Riasztási kimenetek: Felügyelt kimenet Potenciálmentes kontaktus Hiba kimenetek: Felügyelt kimenet Potenciálmentes kontaktus Felügyelt hangjelző kimenetek (bővítő modullal) Szabadon programozható integrált be-/kimenetek 24 V Szabadon programozható be- /kimenetek (max 5 I/O kártya esetén) (4) 2 (8) 2 (8) Akkumulátor kapacitás (belső) 2 x 2 V, 2 Ah 2 x 2 V, 26 Ah 2 x 2 V, 26 Ah 2 x 2 V, 45 Ah 2 x 2 V, 7 Ah (opció) Ethernet csatlakozás Működés csökkentett üzemmódban (degraded mode) 2 hálózati modul esetén Vészeseti működési idő Riasztás kezelő koncepció Esemény memória Földzárlat figyelés akár 72 óráig (akkumulátor kapacitástól függően) A riasztás kezelő koncepció (Alarm Verification Concept) egyedileg beállítható a felhasználói igényeknek megfelelően esemény kezelése állomásonként A központtól kimenő összes érzékelő hurok földzárlat figyelése. Hardverbővítés Állomás FC2020 FC2040 FC2060 FT2040 FCnet modul (SAFEDLINK) Redundáns hálózati működés FCnet repeater modul (SAFEDLINK) Hurokbővítés (FDnet) Hurok kártya (FDnet) Vonali kártya (kollektív) Hurok kártya (MS9i) I/O kártya (programozható) Hangjelző modul RS-232 modul (izolált) RS-485 modul (izolált) Tűzoltósági kezelő modul (DE) Beépített eseménynyomtató Kiegészítő kezelői felületek 6

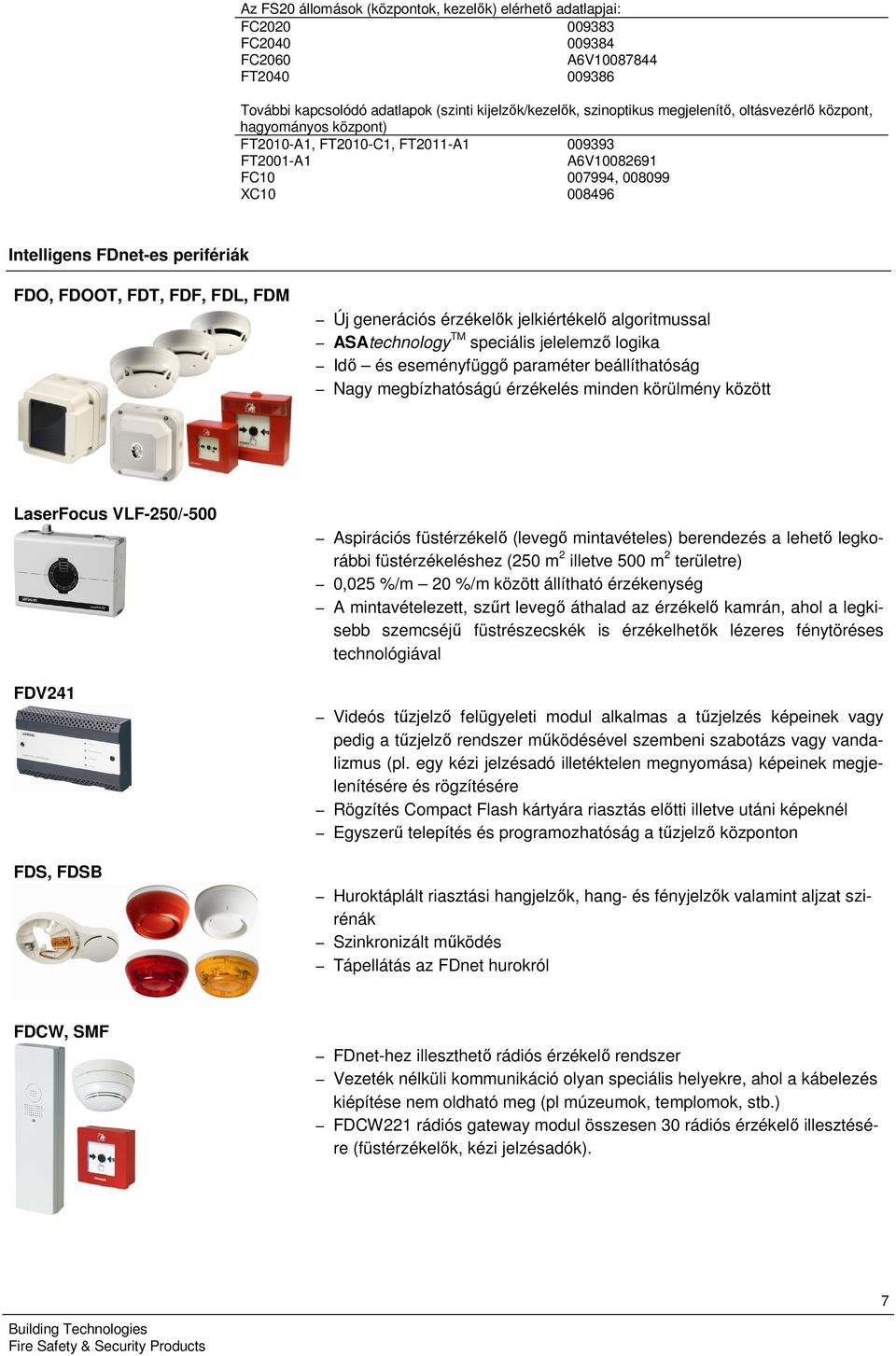

7 Az FS20 állomások (központok, kezelők) elérhető adatlapjai: FC FC FC2060 A6V FT További kapcsolódó adatlapok (szinti kijelzők/kezelők, szinoptikus megjelenítő, oltásvezérlő központ, hagyományos központ) FT200-A, FT200-C, FT20-A FT200-A A6V FC , XC Intelligens FDnet-es perifériák FDO, FDOOT, FDT, FDF, FDL, FDM Új generációs érzékelők jelkiértékelő algoritmussal ASAtechnology TM speciális jelelemző logika Idő és eseményfüggő paraméter beállíthatóság Nagy megbízhatóságú érzékelés minden körülmény között LaserFocus VLF-250/-500 FDV24 FDS, FDSB Aspirációs füstérzékelő (levegő mintavételes) berendezés a lehető legkorábbi füstérzékeléshez (250 m 2 illetve 500 m 2 területre) 0,025 %/m 20 %/m között állítható érzékenység A mintavételezett, szűrt levegő áthalad az érzékelő kamrán, ahol a legkisebb szemcséjű füstrészecskék is érzékelhetők lézeres fénytöréses technológiával Videós tűzjelző felügyeleti modul alkalmas a tűzjelzés képeinek vagy pedig a tűzjelző rendszer működésével szembeni szabotázs vagy vandalizmus (pl. egy kézi jelzésadó illetéktelen megnyomása) képeinek megjelenítésére és rögzítésére Rögzítés Compact Flash kártyára riasztás előtti illetve utáni képeknél Egyszerű telepítés és programozhatóság a tűzjelző központon Huroktáplált riasztási hangjelzők, hang- és fényjelzők valamint aljzat szirénák Szinkronizált működés Tápellátás az FDnet hurokról FDCW, SMF FDnet-hez illeszthető rádiós érzékelő rendszer Vezeték nélküli kommunikáció olyan speciális helyekre, ahol a kábelezés kiépítése nem oldható meg (pl múzeumok, templomok, stb.) FDCW22 rádiós gateway modul összesen 30 rádiós érzékelő illesztésére (füstérzékelők, kézi jelzésadók). 7

8 FDCI, FDCIO FDCL22 FT200-x, FT20-A Bemeneti modul állapotjelzés illesztésére pl. ajtó nyitásérzékelő vagy egyéb állapotjelzés, pl. sprinkler (4 bemenet) Be-/kimeneti modul helyi vezérlésekhez úgy, mint pl. tűzgátló ajtók, légtechnikai rendszerek, bemenetek pedig technikai jelzések és állapotjelzések illesztésére (4 kimenet/4 bemenet) Transzponder modul 2 be-/kimenettel, amely az alábbiak szerint programozható Kollektív érzékelők: Siemens/Cerberus vagy Synova 300 (GMT/hagyományos vonal) valamint robbanásbiztos kivitelű érzékelők illesztése (SB3 Zener-gáttal) Felügyelt vezérlések (pl. hangjelző vonalak) Vezérlés visszacsatolt állapotjelzéssel Izolátor modul (vonal leválasztó) elagázások közé Akkor kell telepíteni, amikor két elágazás között nincs egyetlen izolátor funkcióval ellátott Sinteso eszköz se FT200: központ üzeneteinek megjelenítése FT20: tűzjelző területek kezelése (nyugtázás, törlés) és a központ üzeneteinek megjelenítése Kezelési jogosultságok beállítása Nordic vagy KABA kulcsos záras ház FDnet-es tápellátás FT200-A FDnet-es szinoptikus megjelenítő vezérlő 2x24 LED-es kijelző panelhez 2 kimenet: zümmer vezérlés és LED operation 2 bemenet: zümmer némítás és LED teszt F50F40 LED-es kábel (50 vezeték, 24 vörös LED, m kábellel) FC0, XC0 FC0 hagyományos tűzjelző központ és XC0-es oltásvezérlő központ integrálhatók FDnet hurokra, mint autonóm központok (FDCIO modullal) FDOOT 24-9 tűzérzékelők hagyományos protokollon keresztül illeszthetők FC0-es és XC0-es központokhoz Siemens Zrt Industry H-43 Budapest, Gizella út Tel Fax Copyright by Siemens Switzerland Ltd Az adatváltoztás jogát fenntartjuk! Dokumentum _f_hu Készült
