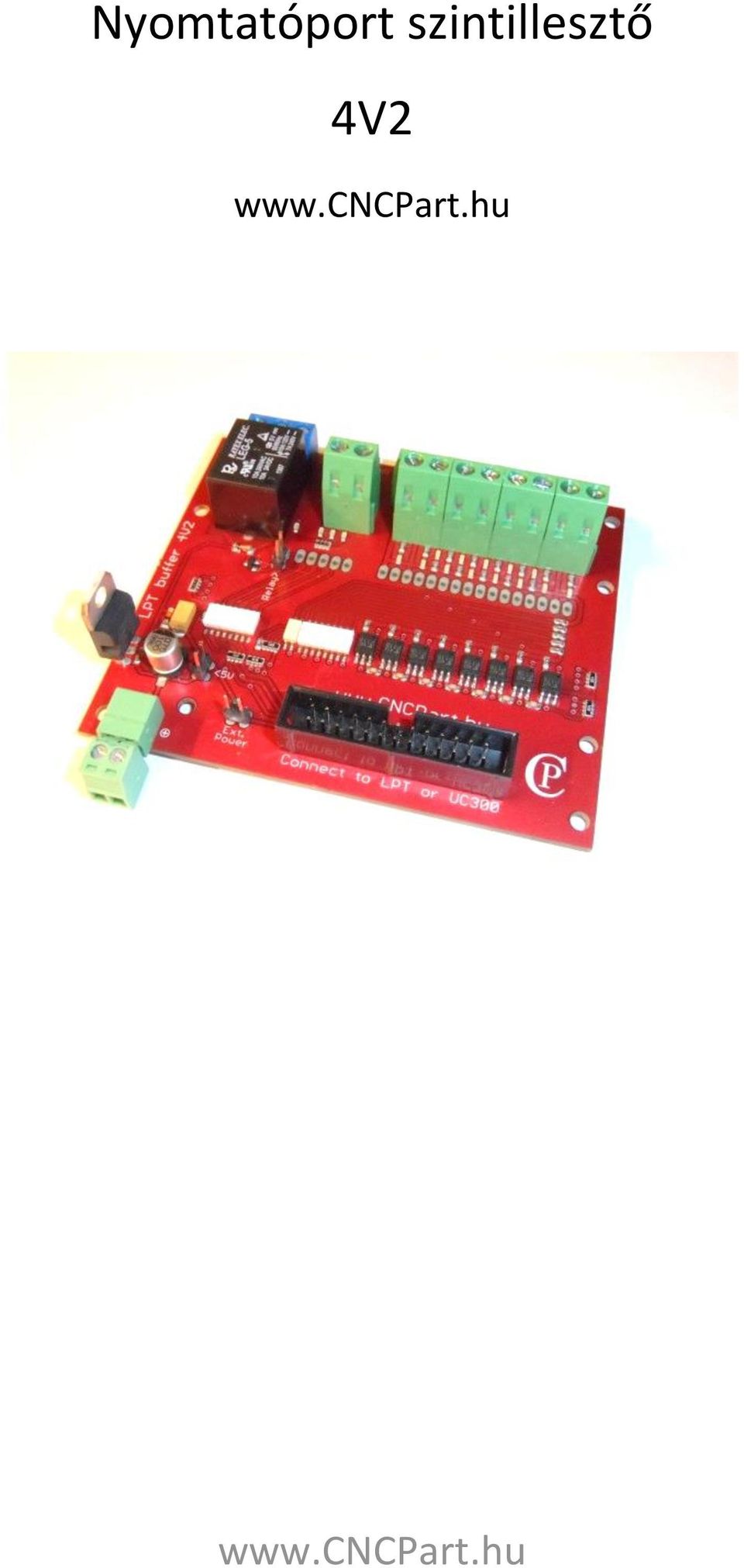

1 Nyomtatóport szintillesztő 4V2

2 A 4V2-es verziójú illesztő kártya tökéletes választás, ha sok bemenetre van szükségünk. Akár PC-hez, akár UC300-hoz is csatlakoztathatjuk, a földfüggetlen bemenetek pedig teljes áramköri védelmet nyújtanak. A ki- és bemenetek egyaránt csavaros csatlakozással rendelkeznek. Az áramkör 5V-os tápfeszültséget igényel, melyet közvetlenül is rákapcsolhatunk (egy jumper alkalmazásával) vagy a beépített 5V-os stabilizátort is alkalmazhatjuk, ha nem áll rendelkezésre stabil feszültség. Kimenetek opto IC-vel 5V-os jelszintre vannak illesztve. Bemenetek opto IC-vel vannak ellátva, teljes galvanikusan leválasztással. Jellemzők: - kompakt, modulos kialakítás - Mach3-ra optimalizált kiosztás - szalagkábeles csatlakozó - választható 5V-os vagy 8-24(-35V)-os táplehetőség - relé lehetőség - kompatibilis a 3v2-es verzióval

3 Port kiosztás (felülnézet): Bemenetek: Külső sor: C C C C:COM Belső sor: Kimenetek: Külső sor: Belső sor: 16 GND Bemenet: 10-13,15-ös bemenetek: analóg optikai IC-vel való leválasztás, alkalmazható végállás kapcsoló, E-Stop, Home pozíció felvételre, tapintóhoz, stb. 2-9-es bemenet: digitális nagysebességű optikai IC-vel való leválasztás, a fentieken kívül ez a bemenet alkalmas nagysebességű jel érzékeléshez is. (eszterga főorsó, marómotor, enkóder) A bemenetekre 5V közvetlenül rákapcsolható, COM: a illesztőkártyától független tápegység 0V-ja, azaz GND-je. Kimenet: 14, 16, 17-es kimeneti feszültség: 5V, terhelhetőség: 100mA/csatorna. A kimenetek a meghajtó jeltől optikailag el vannak választva így nem lehet túlterhelni, de a GND közös! 1-es kimenet: relé. Mindegyik ki- és bemenet leddel ellátva a könnyű kezelhetőség és az egyszerű hibakeresés céljából.

4 Speciális kimenetek: 1-es kimenet: Relé Az 1-es kimenetre került a relé. Ha szükségünk van relés marómotor indításra, vagy egyéb elektronikus eszköz kapcsolására, akkor célszerű lehet programból automatikusan indítani azt. Ha nincs szükségünk a relére, akkor a Relé elnevezésű jumpert távolítsuk el. A relé ledje akkor világít, ha a relé behúzott állapotban van. A relé sorkapcsának bekötése: a középső csatlakozást kapcsolja a relé a szélső állapotba. Figyelem! A relére 230V is kapcsolható. Ennek kivitelezése nem ajánlott, és csak saját felelősségre végezhető! Érintésvédelmi szempontból életveszélyes!

5 Tápfeszültség lehetőségei: Áramigény: 150mA (+ a fogyasztók áramigénye) Célszerű minimum 500mA-es tápot használni. A táplálás sorkapoccsal lehetséges, a nyákon jelölve van a pozitív oldal: - + 1, Beépített stabilizátor IC alkalmazásával: Ube=8-25V Módosítást nem igényel, de hűtőborda alkalmazása szükséges. 2, Stabilizátor IC megkerülésével ( 5V jumper használatakor): Ube: Stabilizált 5V. A jelölt ( 5V elnevezésű) jumpert rövidre kell zárni! Ext. Power: Ezen tüskesor rövidre zárásával a kártya tápellátása összeköthető az UC300 tápjával. Ez nem javasolt, de például diagnosztikai üzemmódban sokszor jól jön. Ekkor táplálható az UC300 az illesztőkártyáról, de akár fordítva is: az illesztőkártya az UC300-ról. Az USB post védelme érdekében ezt ne alkalmazzuk bekötött fogyasztókkal! Inkább vegyük le a jumpert véglegesen.

6 Specifikációk: kimenet: kimeneti feszültség: 5V terhelhetőség: 100mA/csatorna! A kimenetek portjainál megtalálhatók a bekötést segítő GND pont is. bemenet: Galvanikusan leválasztott! 5V közvetlenül ráköthető ekkor a bemenő áram: 10-12mA (Beépített ellenállás: 390Ω.) Bemenetre kapcsolható feszültség: 3V-30V Bemenetre adható max áram: 50mA Nagyobb feszültség rákapcsolásakor védeni kell az optót áramkorlátozó külső ellenállással! Pl: 12V-330Ω, 24V-1kΩ, 32V-1,2kΩ Ha nincs szükség a galvanikus leválasztásra, akkor a sorkapcsoknál a GND és a COM közösíthető, így a bemenetekre elegendő a tápfeszültséget bevezetni az érzékelőkön/kapcsolókon keresztül.
