1 Mérés és adatgyűjtés 9. óra Mingesz Róbert Szegedi Tudományegyetem április 2. MA - 9. óra Verzió: 2.1 Utolsó frissítés: április 2. 1/42

2 Tartalom I 1 További műszerek 2 Multifinkciós műszerek 3 Moduláris műszerek MA - 9. óra 2/42

3 Tápegységek Túláram és túlfeszültségvédelem Földfüggetlen feszültségforrás Változtatható/fix feszültségkimenet Cél: vizsgált áramkörök megbízható, védett tápellátása MA - 9. óra További műszerek 3/42

4 Hameg HMP x 0..32V/0...5A, max. 188W 1 mv-os, 0,1 ma-es felbontás Szabadon beállítható feszültsé-áram karakterisztikák Túláramvédelem ( FuseLink ), túlfeszültségvédelem PC kapcsolat Ft MA - 9. óra További műszerek 4/42

5 Jelgenerátorok Váltakozó jelek előállítása (sinusz, négyszög,...) Gerjesztőjelek előállítása a vizsgált rendszer számára (pl. átviteli függvény mérése) MA - 9. óra További műszerek 5/42

6 Jelgenerátorok tulajdonságai Analóg / digitális vezérlésű / DDS Előállított jelalakok Szinusz Háromszög Négyszög (esetleg külön TTL kimenet) Impulzus Tetszőleges Moduláció Sweep (pl. frekvencia lineáris változtatása) Pontosság, stabilitás Frekvenciafelbontás Csatornák száma Logikai kimenetek Szinkronizáció/trigger MA - 9. óra További műszerek 6/42

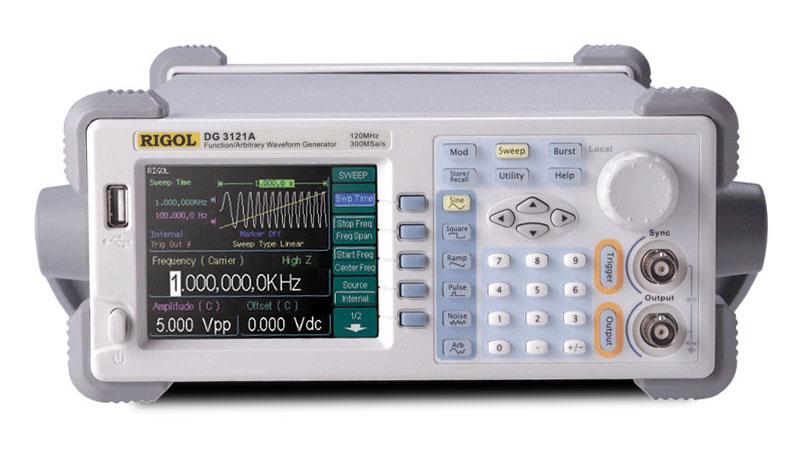

7 Jelgenerátorok Tetszőleges jelalak generátor (arbitrary waveform generator) MA - 9. óra További műszerek 7/42

8 Spektrumanalizátorok Jelek spektrális analízise Rádiófrekvenciás mérések (pl. WIFI, Bluetooth...) Analóg / Digitális Szűrők / Fourier transzformáció MA - 9. óra További műszerek 8/42

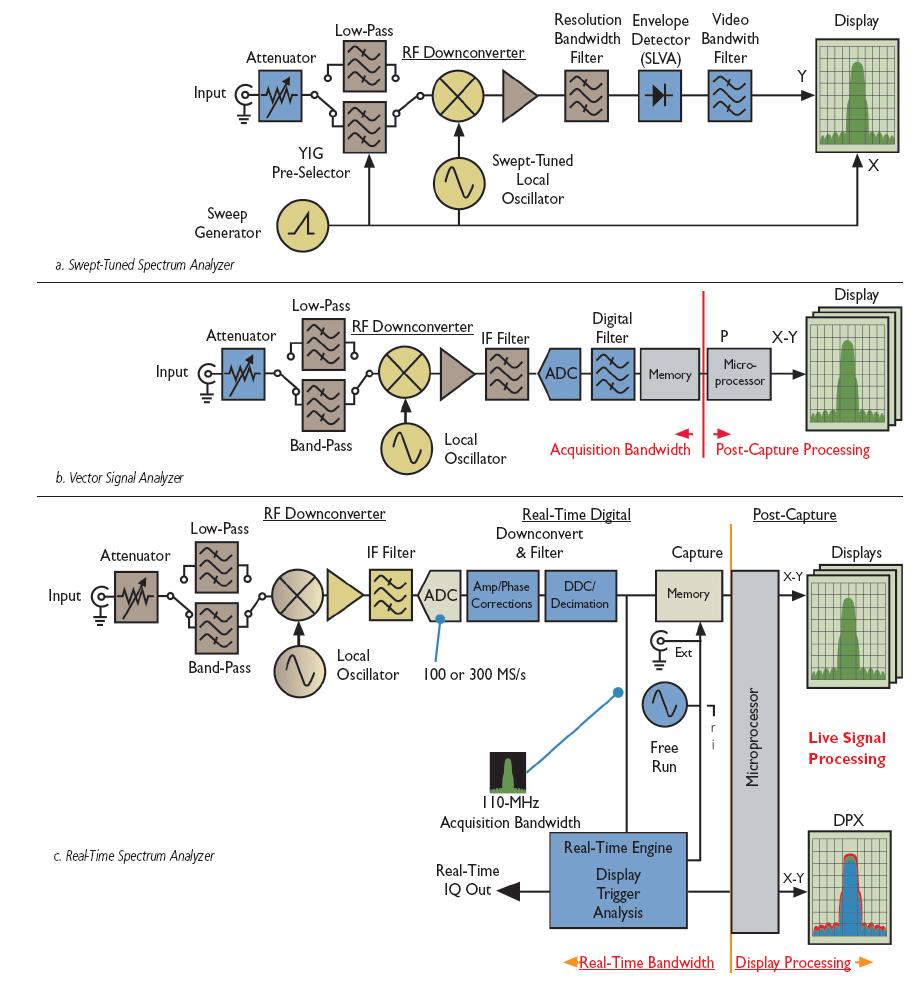

9 Spektrumanalizátorok MA - 9. óra További műszerek 9/42

10 Lock-in mérések Kis jelek, hatások megkülönböztetése a környezeti hatásoktól MA - 9. óra További műszerek 10/42

11 Lock-in erősítő blokkvázlata MA - 9. óra További műszerek 11/42

12 Lock-in erősítő MA - 9. óra További műszerek 12/42

13 Data logger Mérési adatok gyűjtése hosszabb időn keresztül Analóg/digitális bemenetek Belső memória (SD kártya), PC csatlakozás MA - 9. óra További műszerek 13/42

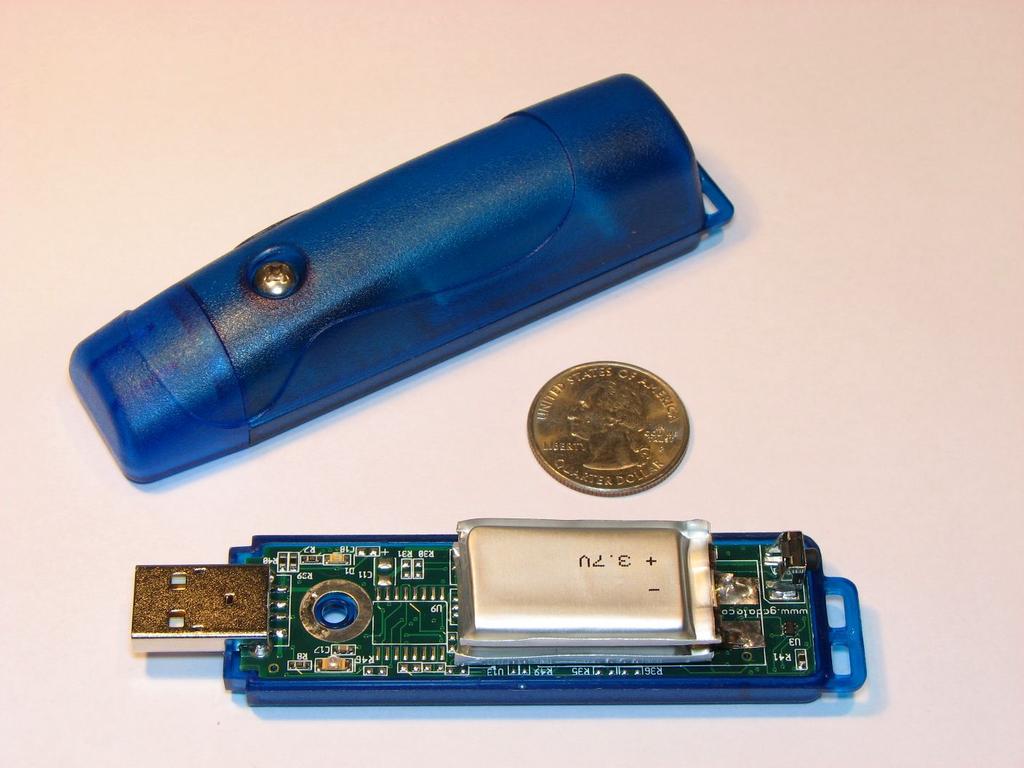

14 3-axis Self Recording Accelerometer Gyorsulásmérés: 3 tengely Valós idejű óra MikroSD kártya MA - 9. óra További műszerek 14/42

15 Multifunkciós / Egyedi műszerek Analóg bemenetek, változtatható erősítés Analóg kimenetek Digitális I/O Számlálók PC csatlakozás (USB, TCP-IP...; galvanikus leválasztás) Driverek A végrehajtott feladatot a számítógépen/műszeren futó szoftver határozza meg Egyedi műszerek: Az adott feladathoz szabott bemeneti fokozatok Optimalizált méret, teljesítmény Egyedi doboz, csatlakozók Egyedi szoftver MA - 9. óra Multifinkciós műszerek 15/42

16 MC USB-1616HS-BNC 16 analog input, 1 MS/s, 16 bit, 7 input ranges: ±100 mv to ±10 V 2 analog output, 1 MS/s, 16 bit 4 counter (frequency, period, pulse width, or quadrature encoders) 16 digital I/O 2000 $ MA - 9. óra Multifinkciós műszerek 16/42

17 MC USB-1616HS-BNC MA - 9. óra Multifinkciós műszerek 17/42

18 NI USB analog input, 250 ks/s, 16 bit 2 analog output, 250 MS/s, 16 bit counters (32 bit) 4 digital In, 4 digital Out USB interface Ft MA - 9. óra Multifinkciós műszerek 18/42

19 NI USB Blokkvázlat MA - 9. óra Multifinkciós műszerek 19/42

20 NI USB Analóg bemenet MA - 9. óra Multifinkciós műszerek 20/42

21 NI USB Analóg bemenet bekötése MA - 9. óra Multifinkciós műszerek 21/42

22 NI USB Digitális IO MA - 9. óra Multifinkciós műszerek 22/42

23 MA-DAQ MA - 9. óra Multifinkciós műszerek 23/42

24 MA-DAQ MA - 9. óra Multifinkciós műszerek 24/42

25 MA-DAQ 8 analog input, 2x1 MS/s, 16 bit 2 analog output, 12 bit 10 digital I/O (UART, I2C, SPI,m PCA) CAN-BUS UART ±5 V Power out USB interface (isolated) MA - 9. óra Multifinkciós műszerek 25/42

26 Moduláris műszerek A/D és D/A konverter modulok Digitális be/kimenet Akár valós idejű adatfeldolgozás Az aktuális feladatra szabható Gyors fejlesztés MA - 9. óra Moduláris műszerek 26/42

27 NI CompactDAQ USB, Ethernet, WI-FI interfész 1, 4, 8 modul Mérőmodulok: hőmérséklet, ellenállás, híd szenzorok, feszültség, gyorsulás, digitális, áram, CAN-bus MA - 9. óra Moduláris műszerek 27/42

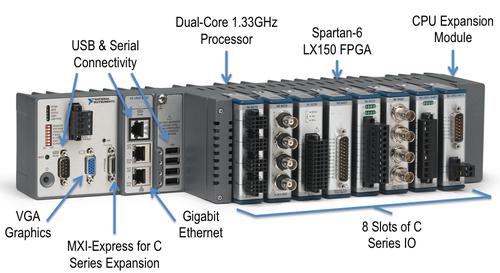

28 NI CompactRIO Ethernet, WI-FI interfész 1, 4, 8 modul Mérőmodulok: hőmérséklet, ellenállás, híd szenzorok, feszültség, gyorsulás, digitális, áram, CAN-bus Valós idejű beavatkozás, számítógép nélkül MA - 9. óra Moduláris műszerek 28/42

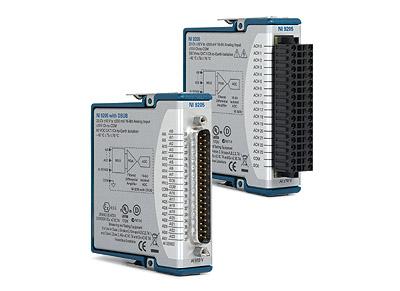

29 Feszültség mérése - NI analog input, ± 10 V 500 ks/s, 12 bit Galvanikusan leválasztott MA - 9. óra Moduláris műszerek 29/42

30 Feszültség mérése - NI 9219, 24-Bit Universal Analog Input 250 Vrms channel-to-channel isolation 100 S/s/ch simultaneous inputs Built-in quarter, half, and full-bridge support Built-in voltage and current excitation Thermocouple, RTD, resistance, voltage, and current measurements MA - 9. óra Moduláris műszerek 30/42

31 NI Üzemmódok MA - 9. óra Moduláris műszerek 31/42

32 NI Üzemmódok MA - 9. óra Moduláris műszerek 32/42

33 NI Üzemmódok MA - 9. óra Moduláris műszerek 33/42

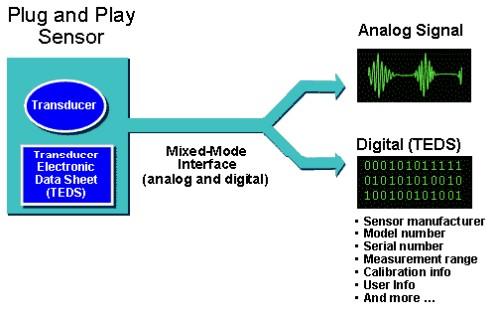

34 TEDS Sensors MA - 9. óra Moduláris műszerek 34/42

35 Feszültség generálása - NI analog output 25 ks/s/ch MA - 9. óra Moduláris műszerek 35/42

36 Thermocouple Input Module - NI thermocouple or ± 80 mv analog inputs 24-bit resolution; 50/60 Hz noise rejection 14 S/s MA - 9. óra Moduláris műszerek 36/42

37 PT 100 szenzorok mérése - NI x 100 Ω RTD analog inputs 24-bit resolution; 50/60 Hz noise rejection 3 and 4-wire RTDs; built-in excitation and automatic detection Up to 400 S/s sampling rate MA - 9. óra Moduláris műszerek 37/42

38 IEPE / ICP szenzorok kezelése - NI ks/s per-channel maximum sampling rat 24-bit resolution; Smart TEDS sensor compatibility MA - 9. óra Moduláris műszerek 38/42

39 Digitális I/O - NI channel, 100 ns ultrahigh-speed digital I/O 5 V/TTL, sinking/sourcing digital I/O MA - 9. óra Moduláris műszerek 39/42

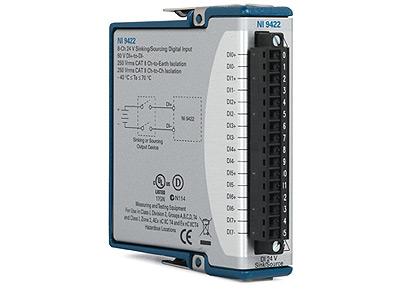

40 Digitális 24V - NI channel, 250 µs digital input 250 Vrms channel-to-channel isolation 24 V up to 60 V, sinking/sourcing digital inputs MA - 9. óra Moduláris műszerek 40/42

41 Relé - NI channel 30 VDC (2 A), 60 VDC (1 A), 250 VAC (2 A) SPST relay 250 Vrms channel-to-channel isolation MA - 9. óra Moduláris műszerek 41/42

42 NI - PXI MA - 9. óra Moduláris műszerek 42/42
