1 Moduláris fedélzeti elektronika fejlesztése pilóta nélküli repülőgépek számára Árvai László, Doktorandusz, ZMNE

2 Tartalom Fejezet Témakör 1. Fedélzeti elektronika tulajdonságai 2. Modularitás 3. Funkcionális blokkvázlat 4. Modulok bemutatása 5. Összefoglalás

3 Miért saját fejlesztés? Hézag a játék és a professzinális fedélzeti elektronikák között Költségérzékenység Hozzájárulás, illetve felhasználása a nyílt forráskódú közösség eredményeinek Rugalmasság

4 Fedélzeti elektronika feladatai, tulajdonságai Repülőgép stabilizálása, irányítása, navigálása Hasznos teher működtetése Elektromos energia biztosítása Energiamenedzsment Kommunikáció: távirányítás, telemetria Repülési adatrögzítés Kis méret, kis fogyasztás Robosztusság, megbízhatóság HIL (Hardware-in-the-loop) szimulációs képesség Egyszerű bővíthetőség, könnyű módosíthatóság Moduláris felépítés

5 Modularitás Szoftver és hardver modularitás együtt Szabványos HW, SW interface a modulok között Feladatok felolsztása kisebb részekre Egyszerűbb tesztelhetőség Egységes zárt busz a modulok között (kommunikáció, tápellátás) Független buszrendszer a külső egységek számára Megbízható elektromos kapcsolat a modulok között Modulok biztonságos mechanikai rögzítése (egymáshoz és a sárkányhoz is)

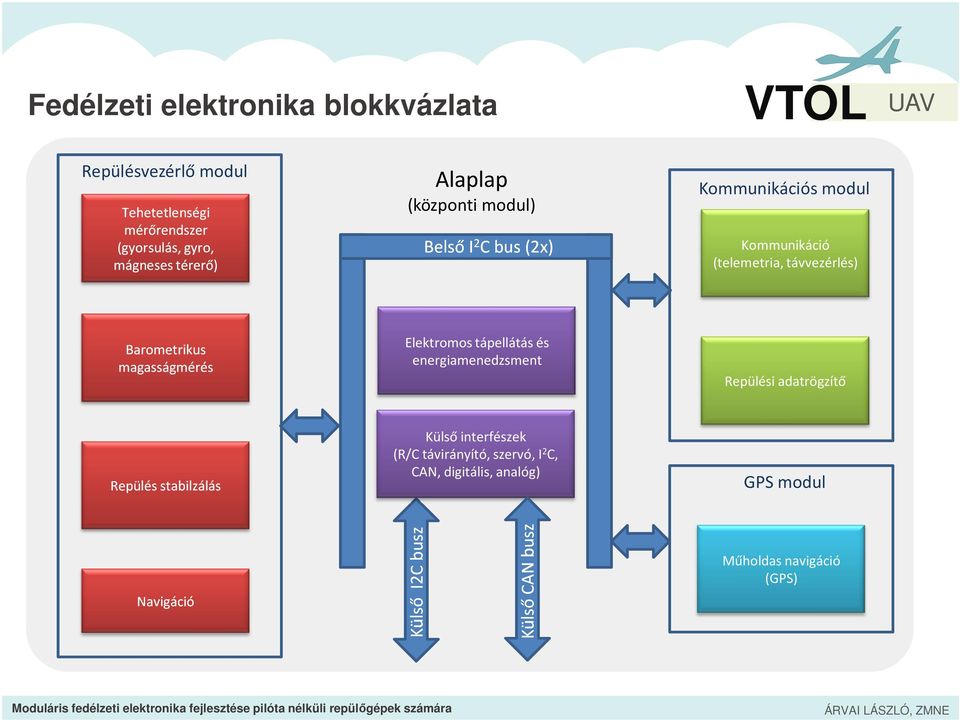

6 Fedélzeti elektronika blokkvázlata Repülésvezérlő modul Tehetetlenségi mérőrendszer (gyorsulás, gyro, mágneses térerő) Alaplap (központi modul) Belső I 2 C bus(2x) Kommunikációs modul Kommunikáció (telemetria, távvezérlés) Barometrikus magasságmérés Elektromos tápellátás és energiamenedzsment Repülési adatrögzítő Repülés stabilzálás Külső interfészek (R/C távirányító, szervó, I 2 C, CAN, digitális, analóg) GPS modul Navigáció Külső I2C busz Külső CAN busz Műholdas navigáció (GPS)

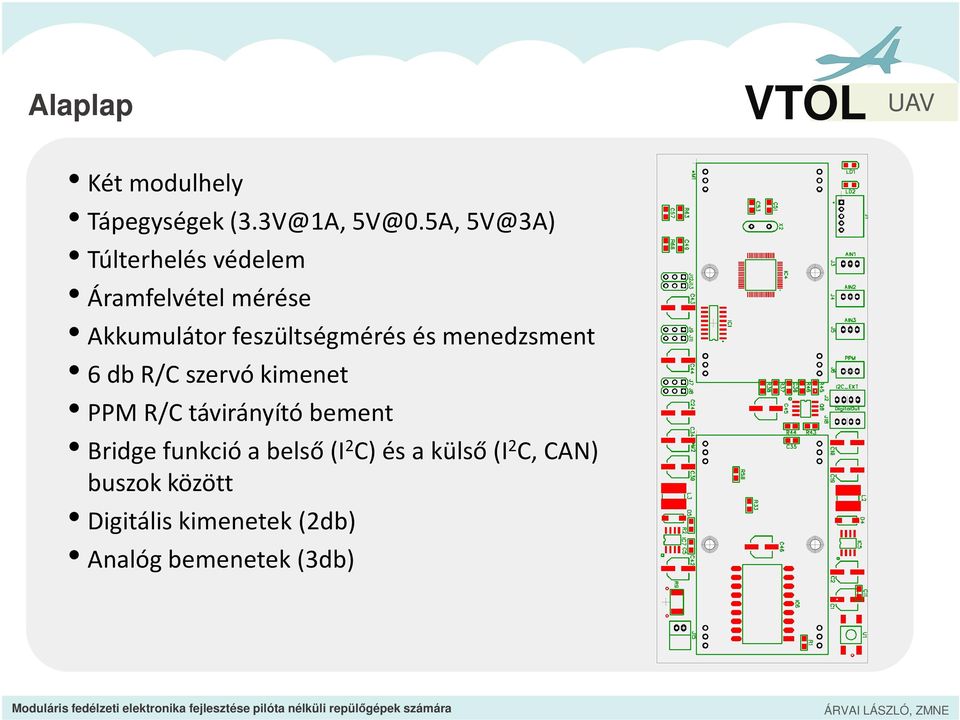

7 Alaplap Két modulhely Túlterhelés védelem Áramfelvétel mérése Akkumulátor feszültségmérés és menedzsment 6 db R/C szervókimenet PPM R/C távirányító bement Bridge funkcióa belső(i 2 C) ésa külső(i 2 C, CAN) buszok között Digitális kimenetek(2db) Analóg bemenetek(3db)

8 Kommunikációs modul Rövid távolságú(wifi) kapcsolat biztosítása a földi állomással Telemetriás adatok küldése Beavatkozó parancsok fogadása Repülési adatrögzítés microsd kártyán USB interface biztosítása a HIL tesztekhez, illetve a konfiguráláshoz Beépített microcontrollera vezeték nélküli TCP/IP stack és az SD kártya fájlrendszerének kezeléséhez Csatlakozás a belsői 2 C buszra

9 Repülésvezérlő modul Félvezető alapú tehetetlenségi navigációs rendszer (IMU) 3-tengelyes, 16-bites giroszkóp (L3G4200D) 3-tengelyes 16-bites gyorsulásmérő (LSM303DLH) 3-tengelyes 16-bites mágneses térerősségmérő (LSM303DLH) Barometrikus magasságmérő (MPXH6115) 32-bites, 80MIPS teljesítményű processzor az adatfeldolgozáshoz Csatlakozás a belsői 2 C buszra USB interface biztosítása a beállításhoz, kalibrációhoz

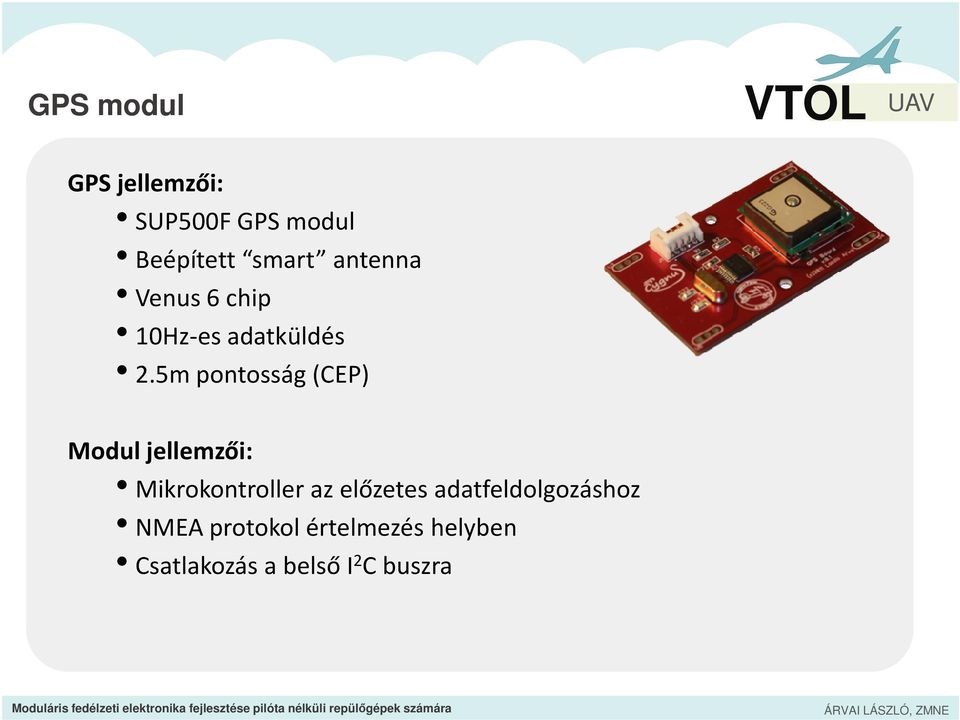

10 GPS modul GPS jellemzői: SUP500F GPS modul Beépített smart antenna Venus6 chip 10Hz-es adatküldés 2.5m pontosság (CEP) Modul jellemzői: Mikrokontroller az előzetes adatfeldolgozáshoz NMEA protokol értelmezés helyben Csatlakozás a belső I 2 C buszra

11 Motor szabályzó Kefe nélküli motorok fordulatszámszabályozása Max. 50A-es terhelhetőség Motor diagnosztika Fordulatszám mérés és szabályozás Felvett áram mérése, túláramvédelem Kétirányúkommunikáció(I 2 C)

12 Összefoglalás A megvalósítandó fedélzeti elektronika főbb tulajdonságai: Kis méretű, kompakt felépítésű fedélzeti elektronika Minden fontos funkció megvalósításra kerül Könnyű bővíthetőség, javíthatóság Egyszerűsített tesztelés Minimális szintű redundancia, hibatűrő képesség Viszonylagos olcsóság, egyszerűség

13 Köszönöm megtisztelő figyelmüket!
