1 Mérés és adatgyűjtés 5. óra - levelező Mingesz Róbert Szegedi Tudományegyetem május 18. MA lev - 5. óra Verzió: 2.0 Utolsó frissítés: május 17. 1/45

2 Tartalom I 1 Tájékoztató 2 További műszerek 3 Multifinkciós műszerek 4 Moduláris műszerek MA lev - 5. óra 2/45

3 Értékelés Értékelés: pontozás alapján. Tájékoztató ponthatárok: 50 59: : : 4 90 : 5 Írásbeli vizsga 90 pont. Teszt ( 20 pont) Kifejtendő kérdések ( 30 pont) Feladatmegoldás ( 30 pont) Programozási feladat ( 10 pont) Házi feladatok: 10 pont. MA lev - 5. óra Tájékoztató 3/45

4 Értékelés Pluszpontok Órai munka piros pontok (1 pp 4 pont) Hibák jelzése (1 10 pont) (csak az első beküldő, az óra előtti hibajelzés több pontot ér) Pontlevonások Nem megengedett eszköz használata (pl. dolgozat írásakor) 50 pont Házi feladat másolása 2 x a megszerezhető pontszám Felkészülést segítő kérdések (a honlapon) Nem ezek a kérdések fognak szerepelni a vizsgán MA lev - 5. óra Tájékoztató 4/45

5 Vizsga Alkalmak Május :00-14:00 6 pont ajándék Május :00-14:00 4 pont ajándék Június 7. 12:00-14:00 2 pont ajándék Június :00-14:00 Június :00-15:00 Június :00-15:00 UV: Június :00-15:00 MA lev - 5. óra Tájékoztató 5/45

6 Tápegységek Túláram és túlfeszültségvédelem Földfüggetlen feszültségforrás Változtatható/fix feszültségkimenet Cél: vizsgált áramkörök megbízható, védett tápellátása MA lev - 5. óra További műszerek 6/45

7 Hameg HMP x 0..32V/0...5A, max. 188W 1 mv-os, 0,1 ma-es felbontás Szabadon beállítható feszültsé-áram karakterisztikák Túláramvédelem ( FuseLink ), túlfeszültségvédelem PC kapcsolat Ft MA lev - 5. óra További műszerek 7/45

8 Jelgenerátorok Váltakozó jelek előállítása (sinusz, négyszög,...) Gerjesztőjelek előállítása a vizsgált rendszer számára (pl. átviteli függvény mérése) MA lev - 5. óra További műszerek 8/45

9 Jelgenerátorok tulajdonságai Analóg / digitális vezérlésű / DDS Előállított jelalakok Szinusz Háromszög Négyszög (esetleg külön TTL kimenet) Impulzus Tetszőleges Moduláció Sweep (pl. frekvencia lineáris változtatása) Pontosság, stabilitás Frekvenciafelbontás Csatornák száma Logikai kimenetek Szinkronizáció/trigger MA lev - 5. óra További műszerek 9/45

10 Jelgenerátorok Tetszőleges jelalak generátor (arbitrary waveform generator) MA lev - 5. óra További műszerek 10/45

11 Spektrumanalizátorok Jelek spektrális analízise Rádiófrekvenciás mérések (pl. WIFI, Bluetooth...) Analóg / Digitális Szűrők / Fourier transzformáció MA lev - 5. óra További műszerek 11/45

12 Spektrumanalizátorok MA lev - 5. óra További műszerek 12/45

13 Lock-in mérések Kis jelek, hatások megkülönböztetése a környezeti hatásoktól MA lev - 5. óra További műszerek 13/45

14 Lock-in erősítő blokkvázlata MA lev - 5. óra További műszerek 14/45

15 Lock-in erősítő MA lev - 5. óra További műszerek 15/45

16 Data logger Mérési adatok gyűjtése hosszabb időn keresztül Analóg/digitális bemenetek Belső memória (SD kártya), PC csatlakozás MA lev - 5. óra További műszerek 16/45

17 3-axis Self Recording Accelerometer Gyorsulásmérés: 3 tengely Valós idejű óra MikroSD kártya MA lev - 5. óra További műszerek 17/45

18 Multifunkciós / Egyedi műszerek Analóg bemenetek, változtatható erősítés Analóg kimenetek Digitális I/O Számlálók PC csatlakozás (USB, TCP-IP...; galvanikus leválasztás) Driverek A végrehajtott feladatot a számítógépen/műszeren futó szoftver határozza meg Egyedi műszerek: Az adott feladathoz szabott bemeneti fokozatok Optimalizált méret, teljesítmény Egyedi doboz, csatlakozók Egyedi szoftver MA lev - 5. óra Multifinkciós műszerek 18/45

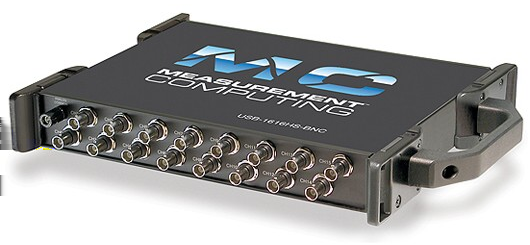

19 MC USB-1616HS-BNC 16 analog input, 1 MS/s, 16 bit, 7 input ranges: ±100 mv to ±10 V 2 analog output, 1 MS/s, 16 bit 4 counter (frequency, period, pulse width, or quadrature encoders) 16 digital I/O 2000 $ MA lev - 5. óra Multifinkciós műszerek 19/45

20 MC USB-1616HS-BNC MA lev - 5. óra Multifinkciós műszerek 20/45

21 NI USB analog input, 250 ks/s, 16 bit 2 analog output, 250 MS/s, 16 bit counters (32 bit) 4 digital In, 4 digital Out USB interface Ft MA lev - 5. óra Multifinkciós műszerek 21/45

22 NI USB Blokkvázlat MA lev - 5. óra Multifinkciós műszerek 22/45

23 NI USB Analóg bemenet MA lev - 5. óra Multifinkciós műszerek 23/45

24 NI USB Analóg bemenet bekötése MA lev - 5. óra Multifinkciós műszerek 24/45

25 NI USB Digitális IO MA lev - 5. óra Multifinkciós műszerek 25/45

26 MA-DAQ MA lev - 5. óra Multifinkciós műszerek 26/45

27 MA-DAQ MA lev - 5. óra Multifinkciós műszerek 27/45

28 MA-DAQ 8 analog input, 2x1 MS/s, 16 bit 2 analog output, 12 bit 10 digital I/O (UART, I2C, SPI,m PCA) CAN-BUS UART ±5 V Power out USB interface (isolated) MA lev - 5. óra Multifinkciós műszerek 28/45

29 Moduláris műszerek A/D és D/A konverter modulok Digitális be/kimenet Akár valós idejű adatfeldolgozás Az aktuális feladatra szabható Gyors fejlesztés MA lev - 5. óra Moduláris műszerek 29/45

30 NI CompactDAQ USB, Ethernet, WI-FI interfész 1, 4, 8 modul Mérőmodulok: hőmérséklet, ellenállás, híd szenzorok, feszültség, gyorsulás, digitális, áram, CAN-bus MA lev - 5. óra Moduláris műszerek 30/45

31 NI CompactRIO Ethernet, WI-FI interfész 1, 4, 8 modul Mérőmodulok: hőmérséklet, ellenállás, híd szenzorok, feszültség, gyorsulás, digitális, áram, CAN-bus Valós idejű beavatkozás, számítógép nélkül MA lev - 5. óra Moduláris műszerek 31/45

32 Feszültség mérése - NI analog input, ± 10 V 500 ks/s, 12 bit Galvanikusan leválasztott MA lev - 5. óra Moduláris műszerek 32/45

33 Feszültség mérése - NI 9219, 24-Bit Universal Analog Input 250 Vrms channel-to-channel isolation 100 S/s/ch simultaneous inputs Built-in quarter, half, and full-bridge support Built-in voltage and current excitation Thermocouple, RTD, resistance, voltage, and current measurements MA lev - 5. óra Moduláris műszerek 33/45

34 NI Üzemmódok MA lev - 5. óra Moduláris műszerek 34/45

35 NI Üzemmódok MA lev - 5. óra Moduláris műszerek 35/45

36 NI Üzemmódok MA lev - 5. óra Moduláris műszerek 36/45

37 TEDS Sensors MA lev - 5. óra Moduláris műszerek 37/45

38 Feszültség generálása - NI analog output 25 ks/s/ch MA lev - 5. óra Moduláris műszerek 38/45

39 Thermocouple Input Module - NI thermocouple or ± 80 mv analog inputs 24-bit resolution; 50/60 Hz noise rejection 14 S/s MA lev - 5. óra Moduláris műszerek 39/45

40 PT 100 szenzorok mérése - NI x 100 Ω RTD analog inputs 24-bit resolution; 50/60 Hz noise rejection 3 and 4-wire RTDs; built-in excitation and automatic detection Up to 400 S/s sampling rate MA lev - 5. óra Moduláris műszerek 40/45

41 IEPE / ICP szenzorok kezelése - NI ks/s per-channel maximum sampling rat 24-bit resolution; Smart TEDS sensor compatibility MA lev - 5. óra Moduláris műszerek 41/45

42 Digitális I/O - NI channel, 100 ns ultrahigh-speed digital I/O 5 V/TTL, sinking/sourcing digital I/O MA lev - 5. óra Moduláris műszerek 42/45

43 Digitális 24V - NI channel, 250 µs digital input 250 Vrms channel-to-channel isolation 24 V up to 60 V, sinking/sourcing digital inputs MA lev - 5. óra Moduláris műszerek 43/45

44 Relé - NI channel 30 VDC (2 A), 60 VDC (1 A), 250 VAC (2 A) SPST relay 250 Vrms channel-to-channel isolation MA lev - 5. óra Moduláris műszerek 44/45

45 NI - PXI MA lev - 5. óra Moduláris műszerek 45/45
