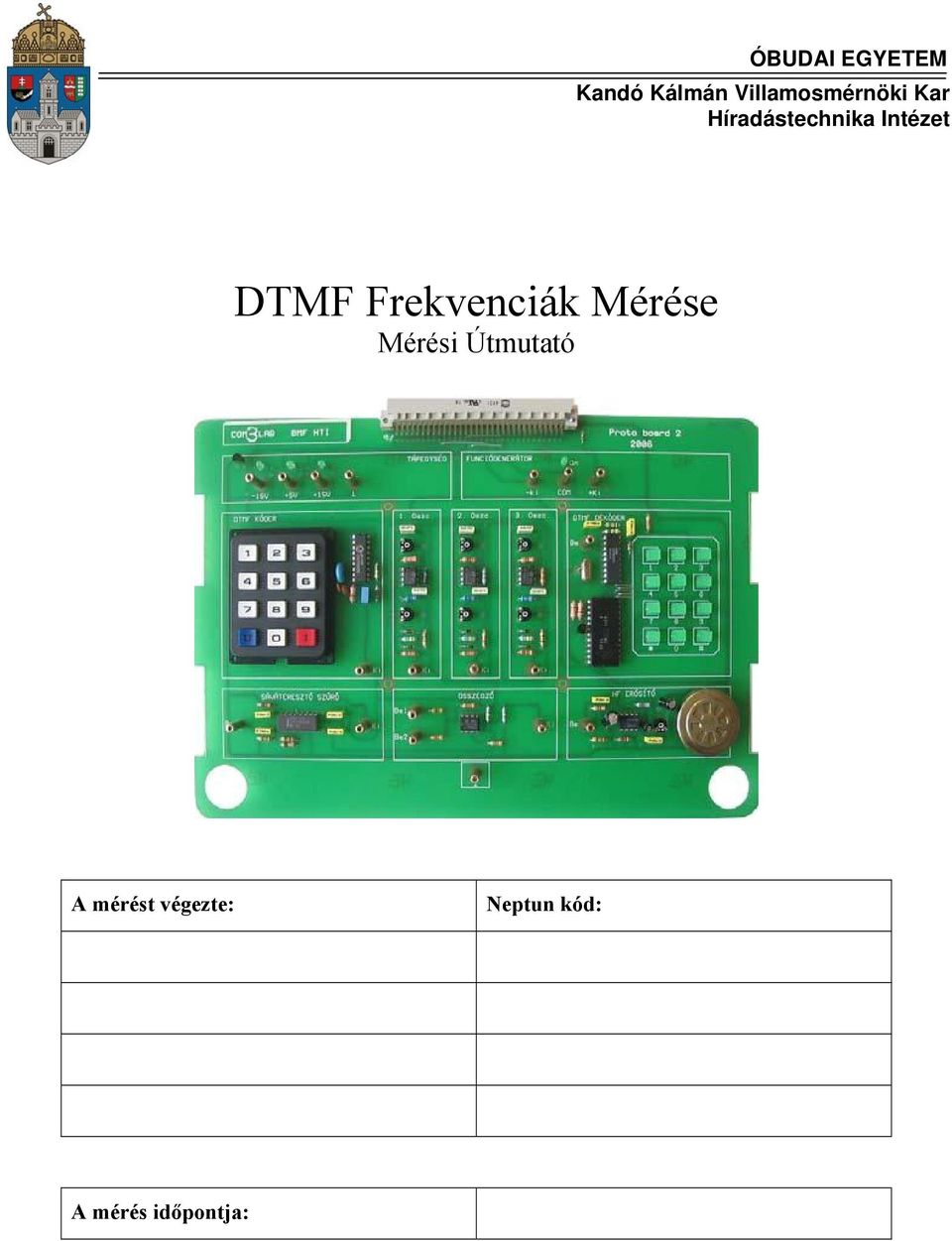

DTMF Frekvenciák Mérése Mérési Útmutató

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "DTMF Frekvenciák Mérése Mérési Útmutató"

Átírás

1 ÓBUDAI EGYETEM Kandó Kálmán Villamosmérnöki Kar Híradástechnika Intézet DTMF Frekvenciák Mérése Mérési Útmutató A mérést végezte: Neptun kód: A mérés időpontja:

2 Bevezető A Proto Board 2. mérőkártya olyan áramköri egységeket tartalmaz, melyek a jelen használatos vezetékes analóg és digitális, mind pedig a GSM technikában is használatosak. Ezek a DTMF (Dual Tone Multi-Frequency) hangfrekvenciás kódok, melyek két összegéből jönnek létre. A DTMF jelzés paramétereire a CCITT Q23 ajánlás tesz javaslatot. Elterjedése a nyomógombos telefonkészülékek bevezetése után jött létre. Előnye az volt, hogy hurokmegszakítás nélkül könnyen, gyorsan lehetett tárcsázni. Később a különböző telefonos szolgáltatások is megjelentek (üzenetrögzítő kezelés, híváskezelés, átkapcsolás, stb.), melyeket a DTMF hangok segítségével lehetett elérni. A COM3LAB mérőobjektum három fő részre bontható: Mérőkeret Mérőpanel Számítógép (PC) A mérőkeret, mely a számítógéphez csatlakozik, tartalmazza a funkciógenerátort, tápegységet, digitális multimétereket, oszcilloszkópot, logikai analizátort. A beépített műszerek kezelőfelülete nagyrészt megtalálható a mérőkereten, kimeneti, és bemeneti paraméterei beállíthatóak. Kivételt képez az oszcilloszkóp. Itt csak a bemeneti csatlakozási pontok vannak kialakítva, kezelése a számítógépes program segítségével történik. A mérőkerethez csatlakoztatható mérőpanelen a mérendő áramkörök vagy áramköri elemeken kívül, a funkciógenerátor szimmetrikus kimenetei, valamint a tápegység feszültségkimentei is megtalálhatóak. A számítógépen futó Windows alapú program segítségével könnyen beállítható minden mérőműszer bemeneti-, valamint a generátorok kimeneti paraméterei. A műszerek teljes kezelőfelülete egyetlen megfelelő ikonra kattintással előhozható, és paraméterei azonnal megváltoztathatóak. Az oszcilloszkóp képernyője tetszőleges méretben nagyítható, így megkönnyítve az ábra kiértékelését. A mért eredmény elmenthető, vagy kinyomtatható. A mérőkártya felépítése. 2

3 Mérési feladatok 1. Oszcillátorok mérése Mérje le a három oszcillátor frekvenciáját mérő a számítógép program mérő ablak segítségével, valamint határozza meg a jelek (p-p) amplitúdóját oszcilloszkóppal. Wien-hidas Oszcillátor Digitális frekimérő Hz Frekvencia Amplitúdó (V) 1. Oszcillátor 2. Oszcillátor 3. Oszcillátor 2. Frekvenciamérés üttetéses módszerrel Határozza meg az oszcillátorok frekvenciáját üttetéses módszerrel, úgy, hogy a az ismeretlen frekvenciájú oszcillátor jelét, valamint a funkciógenerátor mérőkereten lévő (Uki) kimenetén levett ismert frekvenciájú jelet belevezeti a összegzőbe. A összegző kimenetét kösse össze a hangfrekvenciás erősítővel, majd változtassa a funkciógenerátor frekvenciáját, addig, míg a két megegyező nem lesz. Amennyiben a két azonos, abban az esetben hallható lesz, hogy nem egy kevert frekvenciájú jelet hall, hanem egy tiszta pulzálás-mentes jelet. (Méréskor jusson eszébe a Lissajou görbe előállítása) FIGYELEM! A funkciógenerátor kimenetén 2V PP feszültségszintén ne állítson be nagyobbat! 3

4 1. oszcillátor 2. oszcillátor 3. oszcillátor Frekvencia 3. DTMF kódvevő mérése Állítson be a funkciógenerátor amplitúdó szabályzója segítségével +U ki kimenetén 500 mv effektív feszültséget. A feszültség-méréshez használja az oszcilloszkópot A összegző segítségével keverje össze a kiválasztott oszcillátor és a funkciógenerátor jelét, majd vezesse a DTMF kódvevő bemenetére. Keresse meg azokat a frekvenciákat, melyeknél a LED-ek aktivizálódnak (kigyulladnak). Foglalja táblázatba. Mérje meg a DTMF kódadó alacsony (sor, fa) illetve magas (oszlop, ff) alapfrekvenciáit, az előző mérésnél ismertetett -üttetéses módszerrel. 4

5 4. Meghúzási, elengedési mérése Az előző kapcsolást összeállítva a funkciógenerátor frekvenciájának változtatásával állapítsa meg valamelyik pozíció meghúzási, elengedési frekvenciáját, valamint sávszélességét. Számolja ki az előzőekben lemért sávszélesség közepes frekvenciáját. A pozíció és az oszcillátor kiválasztásához kérje a mérésvezető segítségét! Pozíció Oszcillátor Meghúzási Elengedési Sávszélesség Közepes 5
