1 Valódi mérések virtuális műszerekkel Kopasz Katalin, Dr. Makra Péter, Dr. Gingl Zoltán SZTE TTIK Kísérleti Fizikai Tanszék
2 A legfontosabb célok Kísérletezéses oktatás támogatása Egyetlen eszköz, mégis sok műszer Interdiszciplináris alkalmazások biztosítása Mérési elvek megmutatása (legyen kevésbé fekete doboz ) Eddig mérhetetlen jelek azonnali mérése Hétköznapi eszközeink működési mechanizmusainak szemléltetése
3 A legfontosabb tulajdonságok Egyszerű használat, alap informatikai ismeretek elegendőek Modern, elérhető, fejleszthető, olcsó Megbízható? Nyugodtan kiállhatunk a diákok elé? Hordozható: egy notebook, a műszer, pár szenzor és bárhol mérhetünk A leghatékonyabb információnyerés, akár a mérés szoftveres pontosítására
4 Modern műszer
5 FELHASZNÁLÓ Virtuális mérőműszer Valódi rendszer szenzorok aktuátorok A/D D/A Feldolgozás Kiértékelés Beavatkozás Megjelenítés Adatok mentése Műszerfelület PC jeleníti meg Hardver (valóságos) Szoftver (virtuális)
6 A zsebünkben is van ilyen
7 Szenzorok Különböző fizikai jelek elektronikával kezelhető jelekké alakítása Kimenet: Feszültség Áram Ellenállás Kapacitás Induktivitás A be- és kimenet kapcsolatát ismerjük (egyenlet)
8 A virtuális műszer nagy része: PC szoftver Műszer előlap: Kezelőszervek Kijelzők Műszerbelső: A kezelőszervek és bemenő jelek állapota A kijelzők meghajtása A kettőt műveletek kötik össze (algoritmus)
9 A virtuális műszer nagy része: PC szoftver Előre elkészített Mi magunk is készíthetjük?
10 Szenzorok Az EDAQ530 adatgyűjtő műszer Személyi számítógép Jelkövető erősítők Számítógép és 12-bit A/D USB interfész
11 Az EDAQ530 felépítése Univerzális bemenetek különféle szenzorok fogadására Feszültség, áram, ellenállás mérése Feszültség: közvetlenül Áram: ellenálláson eső feszültség Ellenállás: ellenállásosztóval
12 Mérőprogram
13 Szenzorok termisztor termoelem nyomásszenzor fotoellenállás fotodióda fotokapu gázszenzorok páratartalomérzékelő Hall-szenzor...
14 Gyorsulásszenzor: MXA2300 Kéttengelyű gyorsulásszenzor Működési elv A tengelyek elhelyezkedése Gyorsulás, szög mérése A szenzort hagyjuk temperálódni a hőmérsékletfüggés miatt Gyakori kalibrálás javasolt
15 Kalibrálás A bemenő érték legyen g és g Pontosan pozícionáljuk (célszerű rögzíteni)
16 Termisztor Mérési tartomány:-40 C..125 C Érzékenység szobahőmérsékleten 0,02 C
17 Fotokapu Infra LED (LD274) Fototranzisztor (BPV11F) Ha a fényút zárt, nagyobb feszültség Ha nyitott, kisebb feszültség mérhető Időpillanatok, időtartamok mérésére való Amire figyeljünk: megfelelő fényerő
18 Fotoellenállás Fény hatására a vezetőképesség növekszik Ellenállásmérés Nemlineáris Nem pontos mérésre való Változások kimutatására, fotokapuként
19 Kettőscsillag fénygörbéje
20 Kettőscsillag fénygörbéjének modellezése
21 Fotodióda Fény hatására a záróirányú áram nő Közelítőleg lineáris Pontos fényintenzitás-mérésekre Fotokapuként Amire ügyeljünk: sötétítés
22 Nyomásszenzor Abszolút: MPXH6115 (115kPa) Differenciális: MPX2010DP (10kPa)
23 Páratartalom-szenzor Feszültségkimenet Közvetlenül mérhető 5 V tápfeszültség
24 Nyomásszenzor Páratartalomérzékelő Meteorológiai állomás Termisztor
25 Termoelemek termoelem Erősítés szükséges Hidegpont Gyors Szélesebb hőmérséklettartomány (-100 C C ) termisztor
26 Gázszenzorok Ellenállás-, gázkoncentrációfüggés Sokféle gázra Fűtés szükséges
27 Ingamozgás
28 Hőmérséklet [ C] Párolgás hőelvonása Párolgás hőelvonása 27 26, , , Idő [s] Kontroll termisztor Vizezett termisztor
29 Jég olvadáshőjének meghatározása Mérés alapján: L o J kg Irodalmi adat: L o J kg hagyományos laboron: L o J kg
30 T[ C] Hőterjedés vizsgálata Hőterjedés vizsgálata t [s]
31 Pletizmográf
32 Szakkör középiskolásoknak
33 Út (cm) Szabadesés vizsgálata Szakkörön Út-Idő grafikon y = 473,58x ,4x - 0, ,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0,2 g 9,47 m 2 s idő (s)
34 Szabadesés vizsgálata továbbképzésen 0,3 0,25 y = 4,7913x 2-38,011x + 75,334 0,2 0,15 0,1 0,05 0 4,05-0,05 4,1 4,15 4,2 4,25 3 2,5 y = 9,4809x - 37, ,5 1 0,5 0 4,05 4,1 4,15 4,2 4,25 g 9,48 m 2 s
35
36 Köszönöm a figyelmet!
37 TARTALÉK

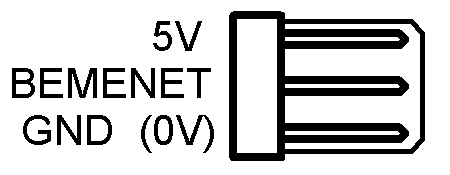

38 A bemenetek tulajdonságai: csak feszültség mérhető
39 Feszültség mérése A bemeneti méréstartomány 0V...5V Bemeneti ellenállás 10MOhm 12-bites adat, érzékenység: 5V/4096=1,22mV Külső feszültségek
40 Ellenállás mérése: ismert ellenállással ellenállásosztó R U 5V, R R 0 R U R 0 5V 1 U 5V
41 Áram mérése Ismert ellenálláson átfolyó áram A feszültség < 5V Felbontás: 1,22mV
42 Termisztor kalibrálása Kalibrálás nélkül is elég pontos lehet A kalibrálás fokozott gondosságot igényel Nem szükséges gyakran kalibrálni Nagyobb tömegű folyadékban, nagyon lassú változás mellett (inkább hűléskor, nem hevítéskor) Hiteles külső hőmérővel
43 Mágneses tér KMZ51. KMZ52, magnetorezisztív (Philips) HMC1051, HMC1052, magnetorezisztív (Honeywell) A 1302, Hall-effektus (Allegro MicroSystems) AD22151, Hall-effektus (Analog Devices)
