1 IE hatásfokosztály változások és a korszerű frekvenciaváltós hajtástechnika Siemens I IA&DT

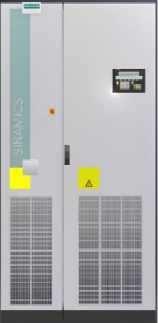

2 Energia megtakarítás Gazdasági és ökológiai jelentősége A villamos hajtások az ipar villamos energia fogyasztásának 70 %-át teszik ki. Az üzemeltetési költségek csökkentésével ellensúlyozhatók a magas energiaárak. Járulékos haszon: a környezet kisebb terhelése. Optimalizált folyamattal Frekvenciaváltó alkalmazásával Magas hatásfokú motorokkal n

3 Új hatásfok osztály besorolás a kisfeszültségű motoroknál - International Efficiency (IE) Két párhuzamos lépés történt a villamos gépek hatásfokának vonatkozásában világszinten. Az egyik az IEC :2008 szabvány bevezetése,(tartalmazza a hatásfok osztályokat) mely alapján a villamos gépek világszinten összehasonlíthatóvá válnak. A másik a kyoto-i szerződés hatására, mely 2020-ra a CO ² kibocsátás jelentős csökkentését írja elő a benne résztvevő országoknak, az EU-nak megoldást kellett keresni a energiafogyasztás csökkentésére. Ennek nyomán meghatároztak egy irányelvet, mely hivatalosan a 640/2009 számú EU rendeletben adtak ki.

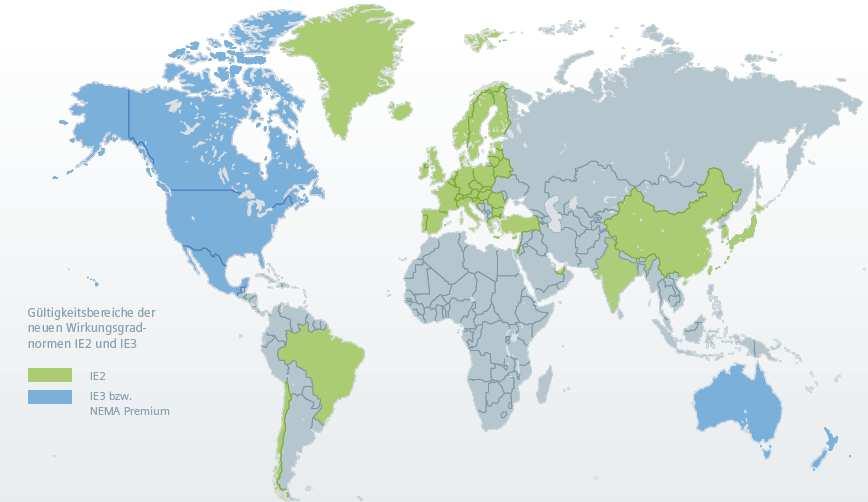

4 Hatásfok besorolás kiindulási állapot világszinten USA, Canada, Mexico (NEMA) Russia (GOST) Europe (CEMEP) Korea (KEMCO) Japan (JIS) Taiwan (CNS) China (CCC) India (IS) South Africa (SABS) Brazil (ABNT) Australia (AS/NS) IEC célja: Egységesíteni a világ hatásfok osztály besorolásait

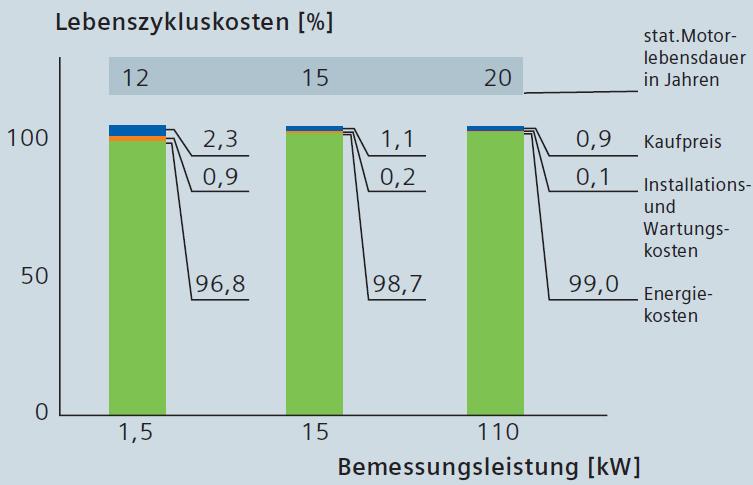

5 Költségek a motorok élettartalma alatt Az energiafogyasztás tipikusan 95%-át adja a motor élettartalma alatt felmerülő költségeknek.

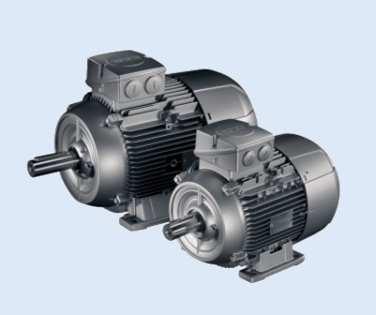

6 640/2009 számú EU rendelet hatályba lépése IE1/ EFF2 IE2-hatásfok 0,75 kw 375 kw IE3-hatásfok 7,5 kw 375 kw vagy frekvenciaváltó + IE2 motor Ettől a határidőtől kezdve nem lehet az EU-n belül új IE1-es motort forgalomba hozni IE3-hatásfok 0,75 kw 375 kw vagy frekvenciaváltó + IE2 motor

7 SIMOTICS GP/SD VSD10 line

8 SIMOTICS GP/SD VSD10 line SIMOTICS GP/SD 200kW-ig SIMOTICS Low-voltage motors for line and converter operation Motors for motion control applications DC motors High-voltage motors General Purpose GP Severe Duty Explosion protected Definite Purpose Flexible Duty Transstandard High Torque Servo Main Linear Torque Direct Current High Voltage SD XP DP FD TN HT S M L T DC HV 1LE1 motors optimized for line operation (DOL) GP SD SIMOTICS GP SIMOTICS SD TN 1LE1.9 converter optimized motors (VSD) GP SD SIMOTICS GP VSD 10 Line SIMOTICS SD VSD10 Line FD 80 0, , SH: Basis 4-pole Power rating in kw

9 SIMOTICS GP/SD VSD10 sorozat és a SINAMICS Jellemzők Frekvenciaváltós teljesítmény adat Egyszerű beüzemelés SINAMICS G kimeneti feszültségéhez méretezve Speciális szigetelés IEC szabvány szerinti frekvenciaváltós üzem Előnyök Garantált kimenetei teljesítmény Nincs csökkenés Beüzemelési, karbantartási idő és ktg csökkenés Kevesebb veszteség Megbízhatóság növekedés 4Q működtetés SINAMICS G/S (ALM, SLM, BLM) lehetséges korlátozás nélkül Használható bármely nemzetközi piacon

10 Alkalmazásra és frekvenciaváltós üzemre szabva Alkalmazások Szivattyúk Négyzetes karakterisztikájú terheléshez optimalizálva Ventilátorok Radiális és axiális ventilátorokhoz Anyag továbbítás Ideális gyakran változó terhelési áálapotokhoz

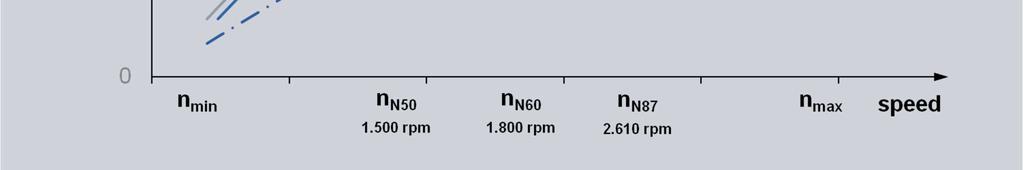

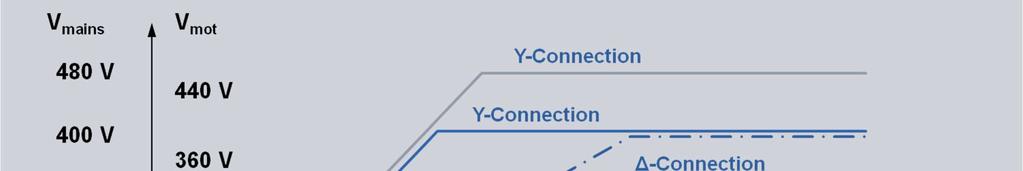

11 87Hz-es üzemmód

12 Energia megtakarítási lehetőség

13 SINAMICS G110M Teljesítmény modul kW, V - 10% / +6% Fék vezérlés Motor védelem Vezérlő modul USS, PROFIBUS, PROFINET STO Safety funkció 4 DI, 2 DO, 2 AI (DI-ként is használható) Beüzemelés DIP kapcsolókkal, memóriakártyával, IOPval vagy PC-s szoftverrel STARTER / Startdrive SIMOTICS GP Kombinálható 1LA vagy 1LE családdal ha a kapocsdoboz a hajtás ellenoldalon van Hajtóműves motor esetén csak egy opció

14 SINAMICS G110M moduláris felépítése PM240M Teljesítménymodul CU240M Vezérlőmodul

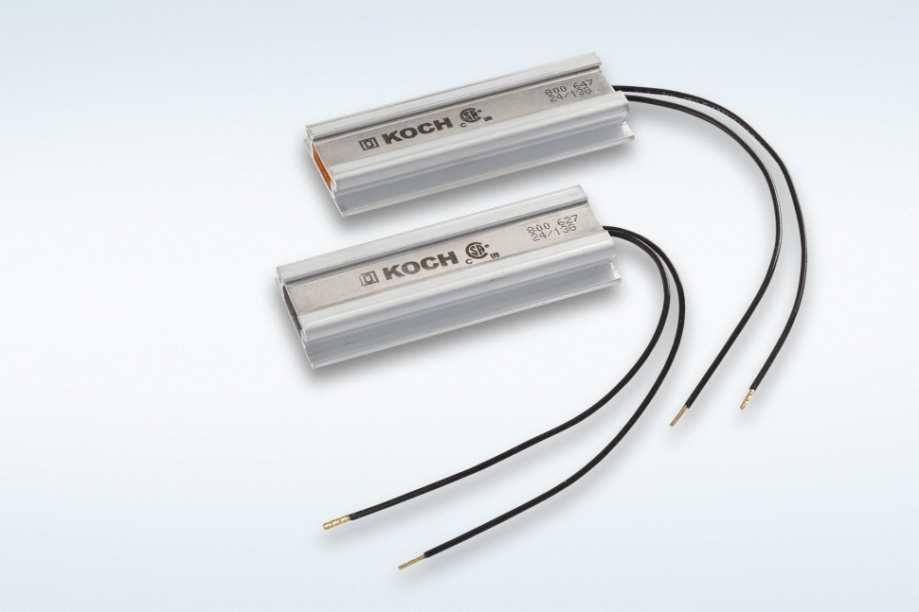

15 Kiegészítők 24V DC modul és fékellenállás Független Helyi 24V DC tápegység a DC linkről A vezérlőmodulra illeszthető Teljesítménymodul független Dinamikusabb működéshez Beépíthető fékellenállás minden teljesítményhez A vezérlőmodulon belül kell elhelyezni

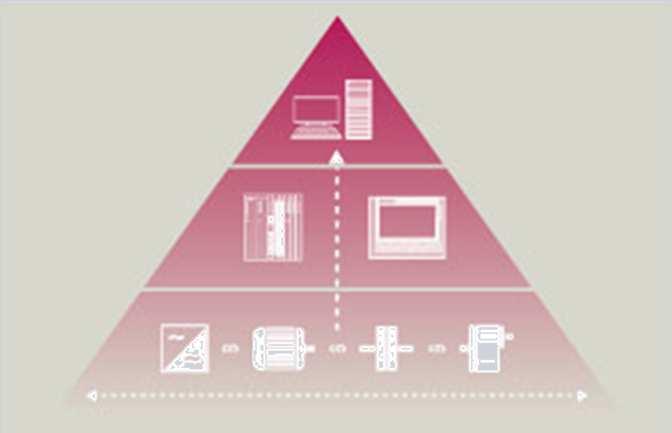

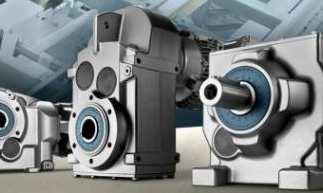

16 IDS Integrated Drive Systems A három dimenzió Integrated Drive Systems Példák Előnyök Horizontális Komplett hajtástechnikai rendszer SIMOGEAR Vertikális TIA integráltság Életciklus Eszközök és szolgáltatások a teljes életciklus alatt TIA Portal Condition Monitoring Termelékenység Megbízhatóság Hatékonyság

17 Minta alkalmazás az IDS tükrében Horizontális integráltság Motorra épített SINAMICS G110M egy SIMOGEAR hajtóművel egy összehangolt hajtásrendszer. Vertikális integráltság A TIA portal segítségével a, SINAMICS G110M közvetlenül az automatizálási rendszerbe integrálva így lehetőséget biztosít a termelés maximalizálására.

18 SINAMICS software: A teljes folyamatot támogatja Kiválasztás/ Engineering Katalógus: D31 Mall DT Configurator Tologatós kiválasztó Mobile APP: SINAMICS SELECTOR SinaSave SIZER Kezelő panelek:közvetlenül a hajtáson Beüzemelés /Diagnosztika STARTER Startdrive Közvetlen kapcsolat Paraméterezés Optimalizálás Diagnosztika Terepi kommunikáció

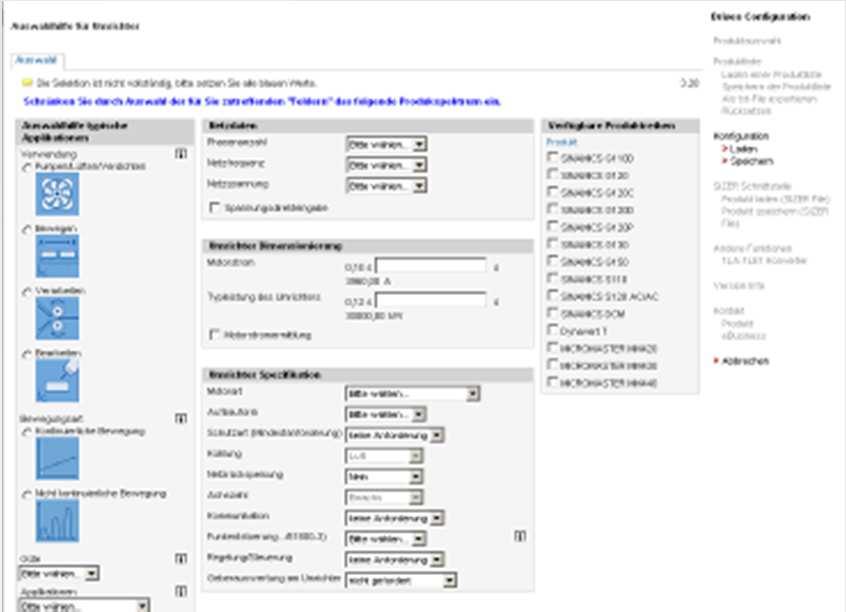

19 DT Konfigurátor Kiválasztás Alkalmazás specifikus kiválasztási lehetőség 2D/3D modellek, gépkönyvek, adatlapok, tanúsítványok Része az Industry MALL-nak

20 SINAMICS SELECTOR Mobile App

21 SinaSave Energia megtakarítás kalkulátor Energia megtakarítási potenciál számítás Különböző hatásfokosztályú motorok összehasonlítása (IE1, IE2, IE3) Szivattyú, ventilátor és kompresszor hajtások frekvenciaváltós üzem vs. hálózati üzem valamilyen mechanikus szabályoázással

22 Köszönöm megtisztelő figyelmüket! Farkas Szabolcs Siemens Zrt. Villamos motorok és hajtástechnika
