1 Schandl László Épület üzemeltetési rendszerek szünetmentesítése Védelem, Biztonság, Komfort

2 A hálózati villamos energiaellátás nem zavarmentes! Fogyasztók Érzékeny Fogyasztók Helyi védelem szükséges Hibás működések Váratlan leállások Meghibásodások Adatvesztés Újraindítási kiesések

3 Hol mindenhol lehet gond? Villamos működtetések, Számítógép érzékel / irányít / szabályoz Épületfelügyelet Épületszabályozás Energia ellátás Beléptető rendszer Ajtók, sorompók Klíma rendszerek Felvonók Vész rendszerek Tűzoltó rendszerek

4 Helyi UPS védelem UPS = Szünetmentes áramellátó berendezés Hálózati Zavarok Feszültség betörés Tranziensek Rövid kimaradás Hosszú kimaradás UPS védelem Védett Fogyasztók Teljesítmény Indulási tranziensek Visszahatások Áthidalási idő UPS = VÉDELMI és BIZTONSÁGI elem!

5 Védelmi szintek: UPS belső topológiák VDF = Off Line Bypass Hálózati zavar Időtart. IEC besorolás UPS megoldás Bem. Ei. Akku. Inv. VI = Line-interaktiv Bem. VFI = Kettős konverziós Bemenet Ei. Csatol Akku. Inv. Bypas s egyenirányító DC akkumulátor Kim. Bypass Inverter Kim. Kimenet Terhelés 1 feszültségkimaradás > 10 ms 2 feszültségletörés < 16 ms 3 dinamikus túlfeszültség < 16 ms VDF Offline 4 feszültségcsökkenés folyamatos VI 5 feszültségemelkedés folyamatos 6 villám impulzus elszórt 7 tranziens < 4 ms 8 frekvenciaváltozás elszórt nagyfrekvenciás feszültségalak torzulás feszültség harmonikusok periodikus folyamatos Line interaktív VFI Online- Kettős konverzió

6 Védelem: külső topológia, 2xN, 2x N+1 UPS Szerver terem A tápsín A oldal = N+1 STS C tápsín UPS B tápsín B oldal = N+1 Hibatűrő Üzem közben karbantartható Több sínes rendszerek Redundanciák

7 Védelem: külső topológia, N, moduláris Irodaház Egyedi bérlői UPS: N 2N Moduláris Központi UPS N N+1 Moduláris Infrastruktúra és biztonsági rendszer: N N+1 Moduláris

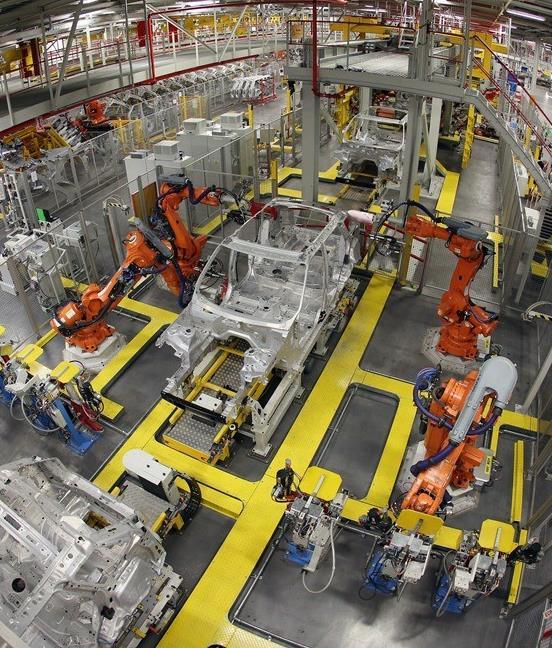

8 Védelem: külső topológia 3 Ipari alkalmazás Termelés és vezérlés: Moduláris N N+1 Kommunikáció: N 2N Moduláris

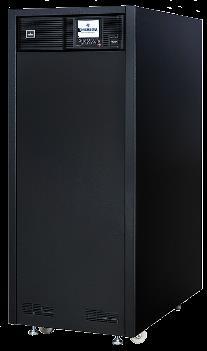

9 Elvárások 1 Hatásfok Efficiency (költség) Liebert exl 3/3 fázis 96,8 / 99 % Alacsony üzemi költségek Rövid megtérülés Opex, Capex, TCO, ROI, PUE, CO2 megtakarítás, 2 év!

10 Elvárások 2 Rizikó Efficiency kezelés Liebert APM 3/3 fázis Hot-Swap moduláris Brand szerepe Magas megbízhatóság Magas rendelkezésre állás Ne legyen közös hibapont Redundancia, MTBF, Single Point of Failure, Opex UPS Topológia Rendszer Kialakítás Villamos környezet Megbízhatóság Rendelkezésre állás Ne legyen közös hibapont!

11 Elvárások 3 Rugalmasság Efficiency Skálázhatóság Bemeneti és Kimeneti paraméterek Környezeti illeszkedés Liebert APS 1/1 fázis Hot-Swap moduláris Moduláris felépítés Kompakt méretek Bemenet: THDi<5%, Pf=1 Kimenet: CosFi: 0,9-1

12 Elvárások 4 Kezelhetőség Efficiency Információ-gazdag kijelzés Helyi és távfelügyelet Kezelés Csatlakozások Kommunikáció Intelligens kommunikációk Gyors javíthatóság Hot Swap modularitás Távfelügyelet Rugalmas kábel csatlakozás

13 Energia/Költség megtakarítás HPH sorozat 3/3 fázis monolit NH+ sorozat 3/3 fázis moduláris Hatásfok: 92%... 98% o o Trafómentes kivitel ECO mód alkalmazása Optimális teljesítmény! o o Topológia Modularitás Teljesítmény lépcsőzés o Line interaktív (védelmi szint?)! o Redundancia nélkül (biztonság?) Telepítési környezet o o Szellőzés vs. klíma Elkülönített akku. Teljesítmény csökkentés o Csak a szükséges fogyasztók!

14 Karbantartás, szervíz MÁRKASZERVÍZ! UPS = 1-2x /év Takarítás (ventilátor) Ellenőrzések Működés tesztek, terhelés Eseménytároló elemzés SW upgrade Akkumulátor = 2x /év Kötések ellenőrzése Csepptöltés ellenőrzés Terheléses vizsgálat Kisütéses ellenőrzés

15 Szorzó Karbantartás, szervíz MTBF növekedés a nincs karbantartással szemben! 23x 10x 1x Karbantartások száma évente Emerson forrás: 2001 október 2007 február időszak > db 3 fázis UPS, > óra üzemidő > ág akkumulátor, > óra üzemidő

16 MEG OLDÁS SZÁLLÍTÓ Mottónk: Prémium Szünetmentes Áramellátás Delta, Vertiv, Piller disztribútor és szerviz Több mint 20 éve a szünetmentes piacon Magyar tulajdon

17 Egyedülállóan széles termékpaletta Delta távközlési (48VDC) áramellátás Hálózati (UPS) áramellátások (3 gyártó) Speciális áramellátások, 60 Hz, 400 Hz, Kiegészítők: akkumulátor, elosztók, aggregát, Szaktanácsadás, tervezés támogatás Telepítés, komplex projekt kivitelezés Országos karbantartás és szervíz Folyamatosan minősített szerviz, műszaki gárda Gyár által akkreditált mérnökök
