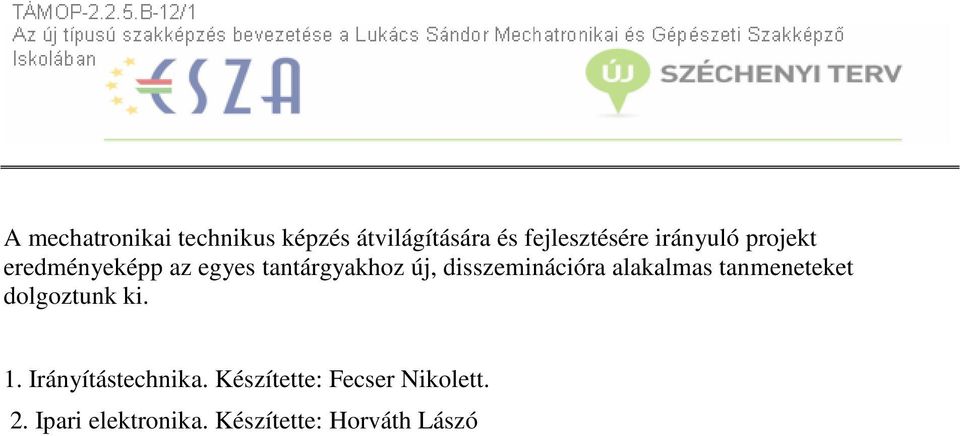

1 A mechatronikai technikus képzés átvilágítására és fejlesztésére irányuló projekt eredményeképp az egyes tantárgyakhoz új, disszeminációra alakalmas tanmeneteket dolgoztunk ki. 1. Irányítástechnika. Készítette: Fecser Nikolett. 2. Ipari elektronika. Készítette: Horváth Lászó

2 LUKÁCS SÁNDOR MECHATRONIKAI ÉS GÉPÉSZETI SZAKKÉPZŐ ISKOLA ÉS KOLLÉGIUM 9027 Győr, Mártírok útja Telefon: Fax: 06-96/ www. lukacs-gyor. sulinet. OM OKÉV Ny. szám: Akkreditációs lajstrom-szám: 0534 Tanmenet Irányítástechnika 2/14E (2heti 6óra) Készítette: Fecser Nikolett Jóváhagyom: Kelt: Győr, Igh. aláírása.. tanár aláírása

3 Óraszám Tananyag 1 Követelmények, tananyag ismertetése 2-3 Irányítástechnikai alapismeretek 4 Információ feldolgozás alapjai 5 Irányított és irányító rendszerek 6 Az irányítás jelei, jellemzői és jelhordozói. 7 Összefoglalás 8 Számonkérés 9 Az irányítási rendszer ábrázolásmódja 10 Hatásvázlat és részei, tagok, jelek Az irányítás válfajai Szerkezeti részek, készülék, szerv, elem, jelvivő vezeték. 15 Segédenergiák 16 Ábrázolási módok, jelek 17 Összefoglalás 18 Számonkérés 19 Csoportmunka Vezérléstechnika, Vezérlési vonal Mechanikus vezérlések, szerkezeti elemei Alapvető villamos vezérlési feladatok 28 Összefoglalás 29 Számonkérés 30 Csoportmunka Szabályozástechnika, szabályozási kör Folyamatszabályzás jellemzői Egyszerű és összetett szabályozási körök 37 Szabályozók beállítása, kiválasztása

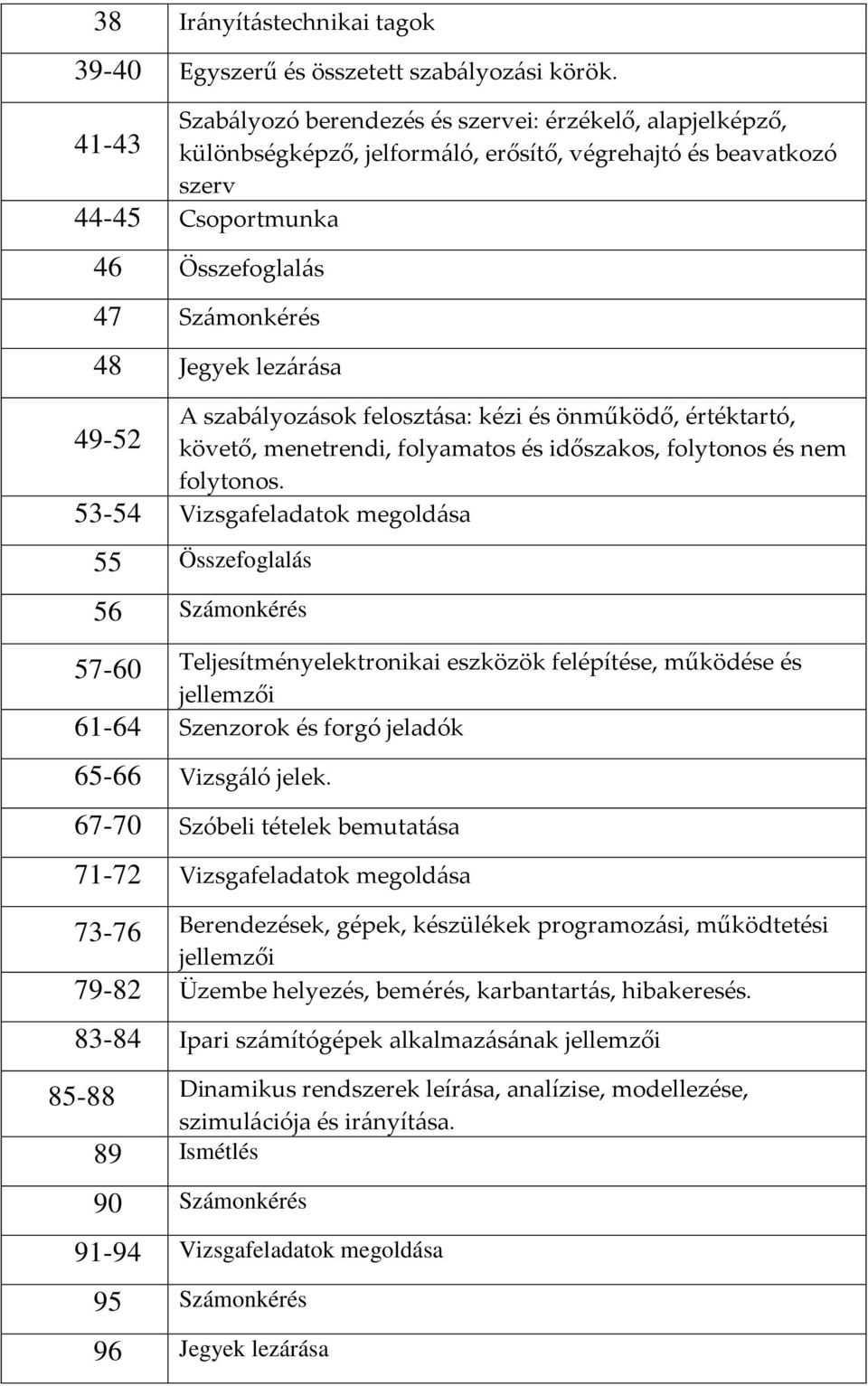

4 38 Irányítástechnikai tagok Egyszerű és összetett szabályozási körök. Szabályozó berendezés és szervei: érzékelő, alapjelképző, különbségképző, jelformáló, erősítő, végrehajtó és beavatkozó szerv Csoportmunka 46 Összefoglalás 47 Számonkérés 48 Jegyek lezárása A szabályozások felosztása: kézi és önműködő, értéktartó, követő, menetrendi, folyamatos és időszakos, folytonos és nem folytonos Vizsgafeladatok megoldása 55 Összefoglalás 56 Számonkérés Teljesítményelektronikai eszközök felépítése, működése és jellemzői Szenzorok és forgó jeladók Vizsgáló jelek Szóbeli tételek bemutatása Vizsgafeladatok megoldása Berendezések, gépek, készülékek programozási, működtetési jellemzői Üzembe helyezés, bemérés, karbantartás, hibakeresés Ipari számítógépek alkalmazásának jellemzői Dinamikus rendszerek leírása, analízise, modellezése, szimulációja és irányítása. 89 Ismétlés 90 Számonkérés Vizsgafeladatok megoldása 95 Számonkérés 96 Jegyek lezárása

5 Óraszám 1 Bevezető-Tantárgy ismertető 2-5 Elektrotechnikai és elektronikai számítások. 6-7 Elektronikai alapáramkörök. 8-9 Kétpólusok, négypólusok Félvezető áramköri elemek Térvezérlésű tranzisztorok (JFET,MOSFET) Fénytan, opto-elektronika Analóg alapáramkörök Összefoglalás -Számonkérés Erősítők Műveleti erősítő felépítése, jellemzői, alapkapcsolások. 22 Integrált műveleti erősítők. 23 A műveleti erősítők nemlineáris alkalmazásai, precíziósegyenirányítók felépítése. 24 Komparátorok. (Schmitt-triggerek). 25 Hullámforma generátorok. 26 Teljesítményelektronikai elemek, áramkörök Összefoglalás -Számonkérés 29 Impulzustechnikai áramkörök Digitális elektronika alapjai. 31 A logikai kapcsolatok leírása:algebrai alak (Boole-algebra), igazságtáblázat. 32 Kódoló, dekodáló, multiplexer, demultiplexer. 33 A logikai algebra szabályai, műveletek, függvények, megadási módok, hálózatok. 34 A kombinációs és szekvenciális hálózat tipikus alapáramkörei. 35 Kapuáramkörök jelölése, felépítése és működése. 36 A jellemző logikai kapuáramkörök és felhasználásuk digitális áramkörökben. 37 Billenőkörök, tárolók jelölése, felépítése és működése Összefoglalás -Számonkérés 40 Szenzortechnika, szenzorok fogalma, csoportosításuk. 41 Bináris-analóg jeladók. 42 Helyzetérzékelő szenzorok. 43 Mechanikus helyzetkapcsolók.

6 44 Mágneses, induktív, kapacitív közelítéskapcsolók. 45 Optikai érzékelők. 46 Ultrahangos közelítéskapcsolók. 47 Nyomásérzékelők, mechanikus és elektronikus nyomásérzékelők. 48 Áramlásérzékelők. 49 Térfogat kiszorításon, átlagsebességen, termikus elven alapuló mérés. 50 Hőmérsékletérzékelők: ellenállás hőmérő, hőelem, infravörös hőmérő. 51 Útmérők, abszolút, relatív útmérők. 52 Léptetőmotorok. 53 Alkalmazott útmérő rendszerek. 54 Szervomotor vezérlők. 55 Mozgásprofilok. 56 Pozícionáló hajtások. 57 Elektromos jeladók, jelfeldolgozók. 58 Villamos távadók. 59 Villamos kapcsolókészülékek. 60 Nyomógombok, kapcsolók, relék, mágneskapcsolók. 61 Túláramvédelmi és túlfeszültség védelmi készülékek. 62 Számítógépes mérésadat gyűjtési módjai. 63 Ipari számítógépek alkalmazásának jellemzői Összefoglalás -Számonkérés 66 Érintésvédelem, villamos gépek 67 Villamos elosztó-, védelmi-, és kapcsolókészülékek felépítése, jellemzői. 68 Tápegységek felépítése, működése. 69 A villamos gépek és hajtások felépítése, működése és jellemzői. 70 Villamos elosztó-, védelmi-, és kapcsolókészülékek felépítése és jellemzői. 71 Transzformátorok, háromfázisú transzformátorok. 72 A forgómezős elmélet alapjai és alkalmazása. 73 Terhelt és terheletlen transzformátorok. 74 A villamos forgógépek működésének alapjai. 75 Motorok, aszinkron, szinkron, szervo AC és DC motorok. 76 Frekvenciaváltók. 77 Szinkron motorok indítása, szinkrongenerátorok hálózatra kapcsolása. 78 Aszinkron motorok indítása, forgásirány-változtatása, fordulatszám-változtatása. 79 Az aszinkrongép nyomatéka; teljesítmény-eloszlás a különböző üzemállapotokban. 80 Háromfázisú szinkrongépek. 81 Az egyenáramú gép működési elve és szerkezeti felépítése. 82 Az egyenáramú gépindukált feszültsége és nyomatéka.
