1 EÖTVÖS LORÁND MŰSZAKI SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM 7400 Kaposvár, Pázmány P. u. 17. OM TANMENET Tantárgy: Számítógép alkalmazása az elektrotechnikában Modul: Osztály: Heti óraszám: 14. B 2 óra Hetek száma: 32 P. h. Összeállította: Jóváhagyta: szeptember szeptember Sándor Gyula Horváth Miklós szaktanár Az jóváhagyása a következő tanévekre: Jóváhagyom: P. h P. h P. h P. h..

2 OKTATÁSI CÉL 1. Ismertesse meg a tanulókkal a tantárgy helyét, szerepét, kapcsolatát más tantárgyakkal és a régió iparával. 2. Keltse fel az érdeklődést a korszerű műszaki megoldások iránt. 3. Ismerjék és alkalmazzák a tanulók a villamos vezérlések fogalmait, eszközeit, azok ábrázolási módjait, valamint logikai összefüggéseit a vezérlési feladatok értelmezésében és megoldásában. 4. Fejlődjön a tanulók vázolási készsége, a műszaki analizáló és szintetizáló képessége. 5. Tegyenek szert, a villamos irányítás szakterület nyelvezetének elsajátítására és megfelelő kommunikációs képességük alakuljon ki. 6. Az ismeretanyag segítse elő a munkaerőpiac igényeinek történő megfelelést. 7. Alakuljon ki a megszerzett tudás megújításának, a rendszeres és folyamatos önképzésnek az igénye. 8. Fedezze fel a számítástechnika jelentőségét és sajátítsa el az alkalmazási lehetőségeit a villamos vezérlések terén. PLC programozása, bekötése. 9. Fejlessze a tanuló logikus gondolkodását, megoldó képességét. 10. Szerezzen ismeretanyagot az ipari folyamatirányításról, a komplex automatizálásról. 11. Tudja alkalmazni ismereteit a CNC program készítésében és a CNC gépek kezelésében. 12. Legyen elhivatott a precíz, pontos munka terén.

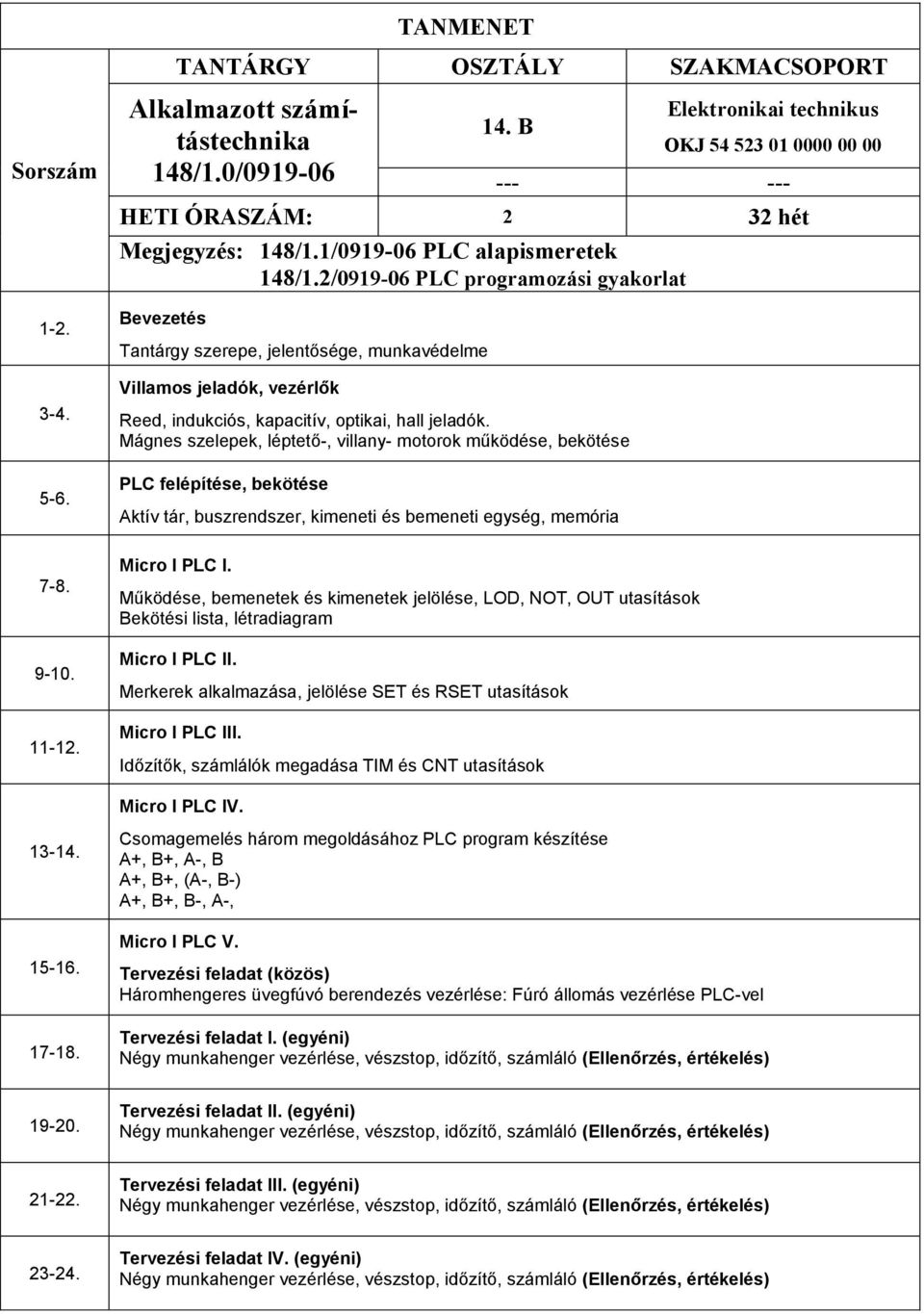

3 TANMENET TANTÁRGY OSZTÁLY SZAKMACSOPORT Sorszám Alkalmazott számítástechnika 148/1.0/ B Elektronikai technikus OKJ HETI ÓRASZÁM: 2 32 hét Megjegyzés: 148/1.1/ PLC alapismeretek 148/1.2/ PLC programozási gyakorlat Bevezetés Tantárgy szerepe, jelentősége, munkavédelme Villamos jeladók, vezérlők Reed, indukciós, kapacitív, optikai, hall jeladók. Mágnes szelepek, léptető-, villany- motorok működése, bekötése PLC felépítése, bekötése Aktív tár, buszrendszer, kimeneti és bemeneti egység, memória Micro I PLC I. Működése, bemenetek és kimenetek jelölése, LOD, NOT, OUT utasítások Bekötési lista, létradiagram Micro I PLC II. Merkerek alkalmazása, jelölése SET és RSET utasítások Micro I PLC III. Időzítők, számlálók megadása TIM és CNT utasítások Micro I PLC IV Csomagemelés három megoldásához PLC program készítése A+, B+, A-, B A+, B+, (A-, B-) A+, B+, B-, A-, Micro I PLC V. Tervezési feladat (közös) Háromhengeres üvegfúvó berendezés vezérlése: Fúró állomás vezérlése PLC-vel Tervezési feladat I. (egyéni) Tervezési feladat II. (egyéni) Tervezési feladat III. (egyéni) Tervezési feladat IV. (egyéni)

4 FEC PLC I. Bemenetek és kimenetek jelölése (allokációs lista), STEP, IF, NOT, THEN, OTHERWAIT, JUMP, SET, RESET utasítások FEC PLC II. Merkerek jelölése, NOP, TIM, CNT utasítások szintaktikai megadása FEC PLC III. Veep szimulációs program ismertetése, kezelésének gyakorlása FEC PLC IV. Csomagemelés három megoldásához PLC program készítése A+, B+, A-, B A+, B+, (A-, B-) A+, B+, B-, A-, FEC PLC V. Tervezési feladat (közös) Háromhengeres üvegfúvó berendezés vezérlése: Fúró állomás vezérlése PLC-vel Tervezési feladat I. (egyéni) Tervezési feladat II. (egyéni) Tervezési feladat III. (egyéni) Tervezési feladat IV. (egyéni) Logikai alapműveletek Bináris kód, negáció, és, vagy alapfüggvények, szabványos jelölés, villamos kapcsolás, igazságtábla Boole algebra Logikai függvények megadása, átalakítása villamos kapcsolássá, egyszerűsítésük Logikai műveletek I. PLC program készítése logikai blokkdiagramok alapján Logikai műveletek II. PLC program készítése logikai blokkdiagramok alapján Buszrendszer és érintőképernyő SIEMENS PLC-vel szelepsziget működtetése, bekötés, programírás LG PLC programozás, PMU érintőképernyő alkalmazása CNC gépek I. Működésük, vezérlésük, programutasítások: geometriai, technológiai utasítások, segéd funkciók, programkészítés lépései, ABS és INKREMENTÁLIS rendszer, lineáris és körinterpoláció megadása (hossz-, kúp-, lekerekítés-, ívszakasz), forgácsleválasztási terv

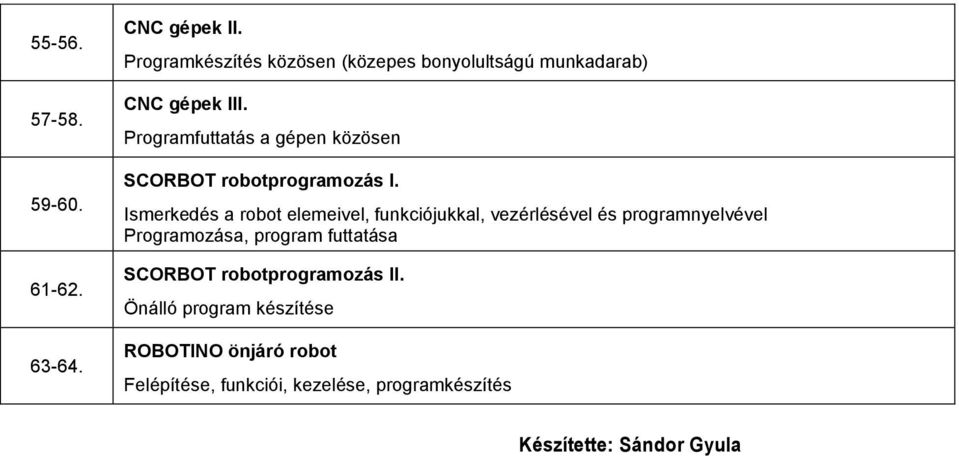

5 CNC gépek II. Programkészítés közösen (közepes bonyolultságú munkadarab) CNC gépek III. Programfuttatás a gépen közösen SCORBOT robotprogramozás I. Ismerkedés a robot elemeivel, funkciójukkal, vezérlésével és programnyelvével Programozása, program futtatása SCORBOT robotprogramozás II. Önálló program készítése ROBOTINO önjáró robot Felépítése, funkciói, kezelése, programkészítés Készítette: Sándor Gyula
