VIESMANN. Szerelési és szervizre vonatkozó utasítás VITOPEND 111-W. a szakember részére

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "VIESMANN. Szerelési és szervizre vonatkozó utasítás VITOPEND 111-W. a szakember részére"

Átírás

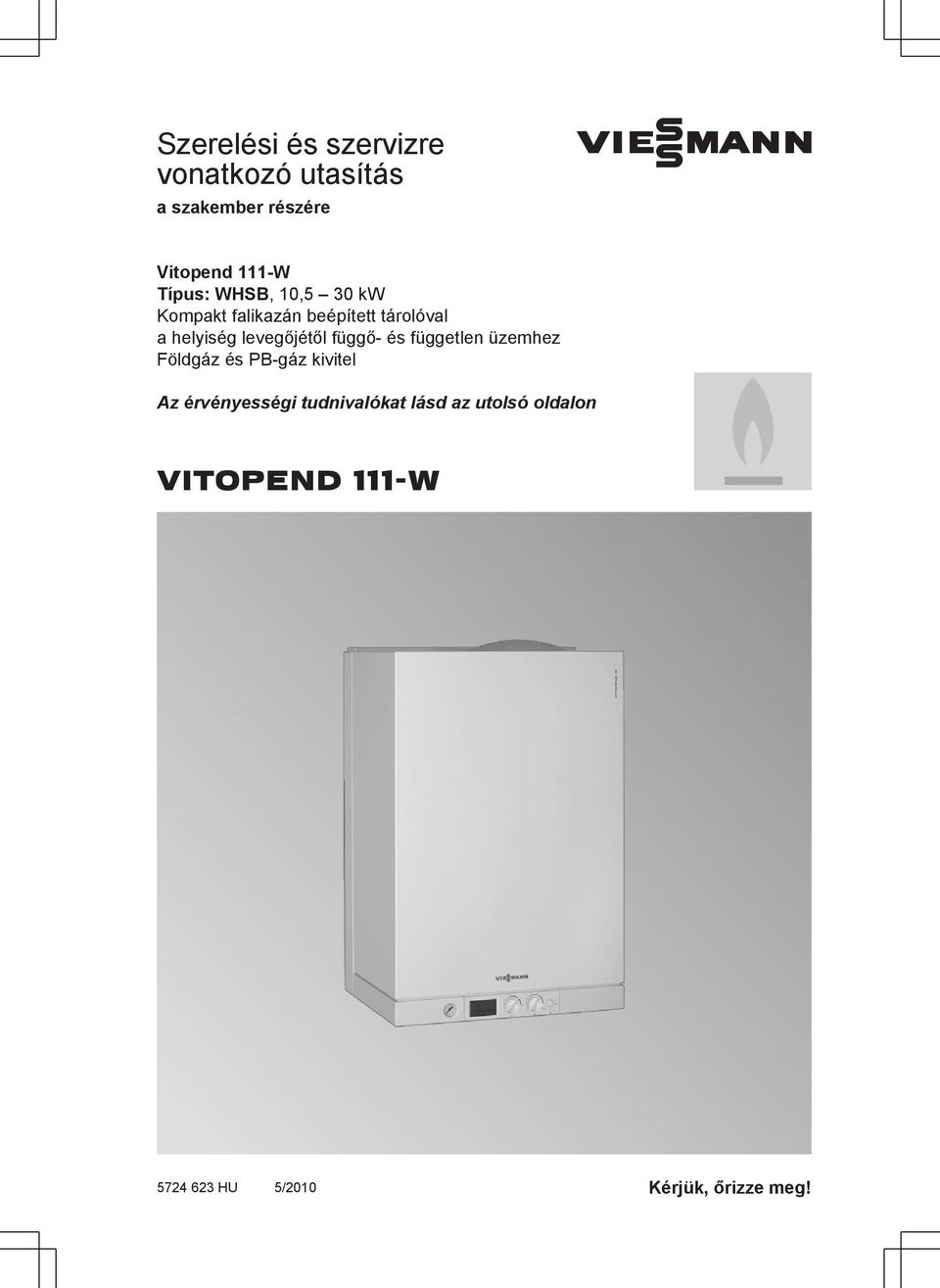

1 Szerelési és szervizre vonatkozó utasítás a szakember részére VIESMANN Vitopend 111-W Típus: WHSB, 10,5 30 kw Kompakt falikazán beépített tárolóval a helyiség levegőjétől függő- és független üzemhez Földgáz és PB-gáz kivitel Az érvényességi tudnivalókat lásd az utolsó oldalon VITOPEND 111-W 5/2010 Kérjük, őrizze meg!

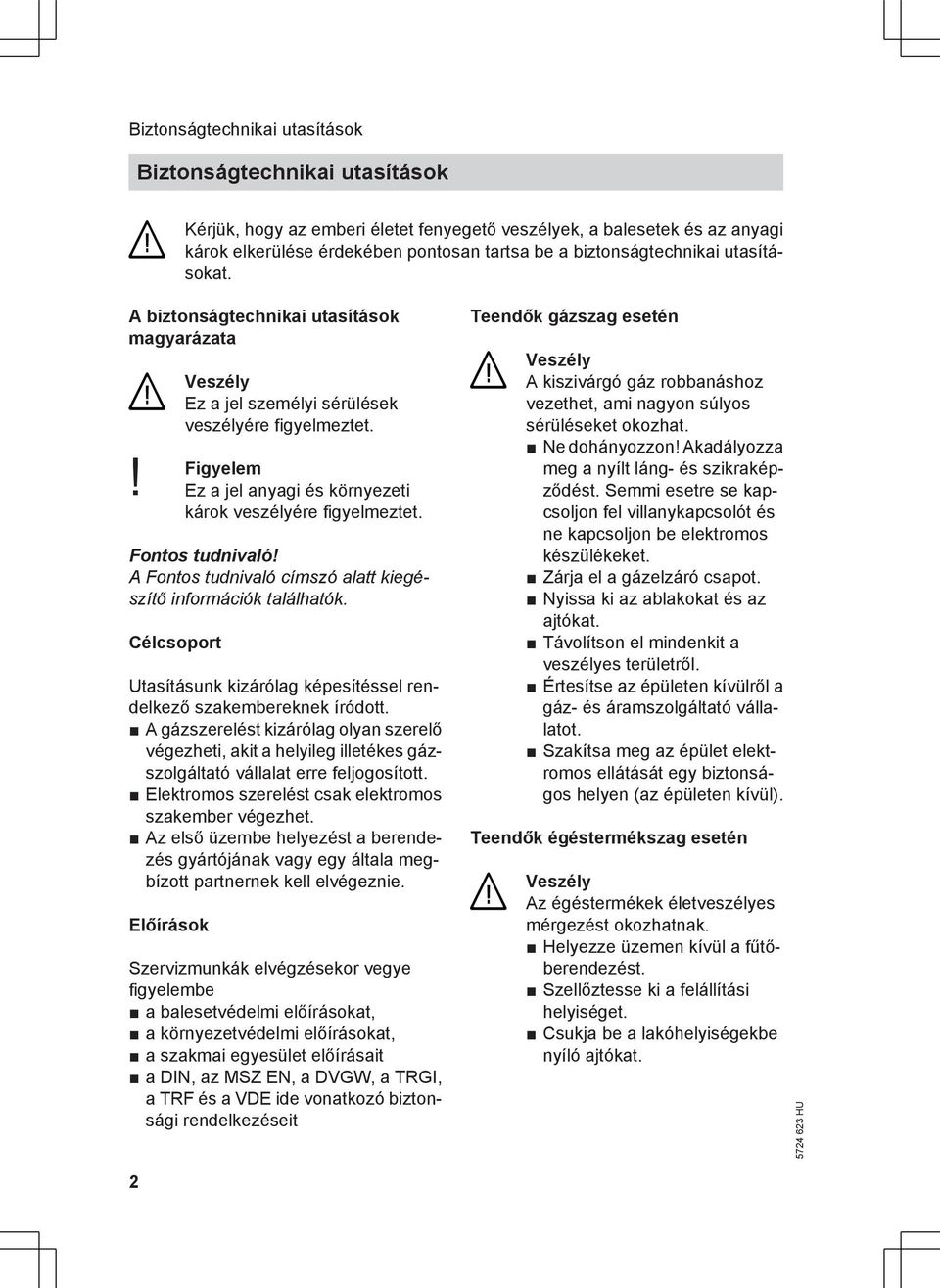

2 Biztonságtechnikai utasítások Biztonságtechnikai utasítások Kérjük, hogy az emberi életet fenyegető veszélyek, a balesetek és az anyagi károk elkerülése érdekében pontosan tartsa be a biztonságtechnikai utasításokat. A biztonságtechnikai utasítások magyarázata Veszély Ez a jel személyi sérülések veszélyére figyelmeztet.! Figyelem Ez a jel anyagi és környezeti károk veszélyére figyelmeztet. Fontos tudnivaló! A Fontos tudnivaló címszó alatt kiegészítő információk találhatók. Célcsoport Utasításunk kizárólag képesítéssel rendelkező szakembereknek íródott. A gázszerelést kizárólag olyan szerelő végezheti, akit a helyileg illetékes gázszolgáltató vállalat erre feljogosított. Elektromos szerelést csak elektromos szakember végezhet. Az első üzembe helyezést a berendezés gyártójának vagy egy általa megbízott partnernek kell elvégeznie. Előírások Szervizmunkák elvégzésekor vegye figyelembe a balesetvédelmi előírásokat, a környezetvédelmi előírásokat, a szakmai egyesület előírásait a DIN, az MSZ EN, a DVGW, a TRGI, a TRF és a VDE ide vonatkozó biztonsági rendelkezéseit Teendők gázszag esetén Veszély A kiszivárgó gáz robbanáshoz vezethet, ami nagyon súlyos sérüléseket okozhat. Ne dohányozzon! Akadályozza meg a nyílt láng- és szikraképződést. Semmi esetre se kapcsoljon fel villanykapcsolót és ne kapcsoljon be elektromos készülékeket. Zárja el a gázelzáró csapot. Nyissa ki az ablakokat és az ajtókat. Távolítson el mindenkit a veszélyes területről. Értesítse az épületen kívülről a gáz- és áramszolgáltató vállalatot. Szakítsa meg az épület elektromos ellátását egy biztonságos helyen (az épületen kívül). Teendők égéstermékszag esetén Veszély Az égéstermékek életveszélyes mérgezést okozhatnak. Helyezze üzemen kívül a fűtőberendezést. Szellőztesse ki a felállítási helyiséget. Csukja be a lakóhelyiségekbe nyíló ajtókat. 2

3 Biztonságtechnikai utasítások Biztonságtechnikai utasítások (folytatás) A berendezésen végzendő munkák Feszültségmentesítse (pl. a külön biztosítéknál vagy az egyik főkapcsolónál) a berendezést és ellenőrizze a feszültségmentességet. Biztosítsa a készüléket illetéktelen visszakapcsolás ellen. Gázüzemű berendezéseknél a központi gázelzáró csapot el kell zárni és biztosítani kell véletlen nyitás ellen. Javítási munkák! Figyelem A biztonságtechnikai funkcióval rendelkező alkatrészeken végzett karbantartás veszélyezteti a berendezés biztonságos működését. A hibás alkatrészeket eredeti Viessmann alkatrészekkel helyettesítse. Kiegészítő komponensek, pót- és kopó alkatrészek! Figyelem Az olyan pót- és kopó alkatrészek, amelyeket nem a berendezéssel együtt ellenőriztek, negatívan befolyásolhatják a rendszer működését. A nem engedélyezett alkatrészek beépítése, valamint nem jóváhagyott módosítások és átalakítások csökkenthetik a rendszer biztonságát és korlátozhatják a garanciát. Csere esetén kizárólag eredeti Viessmann alkatrészeket vagy a Viessmann cég által engedélyezett alkatrészeket használjon. 3

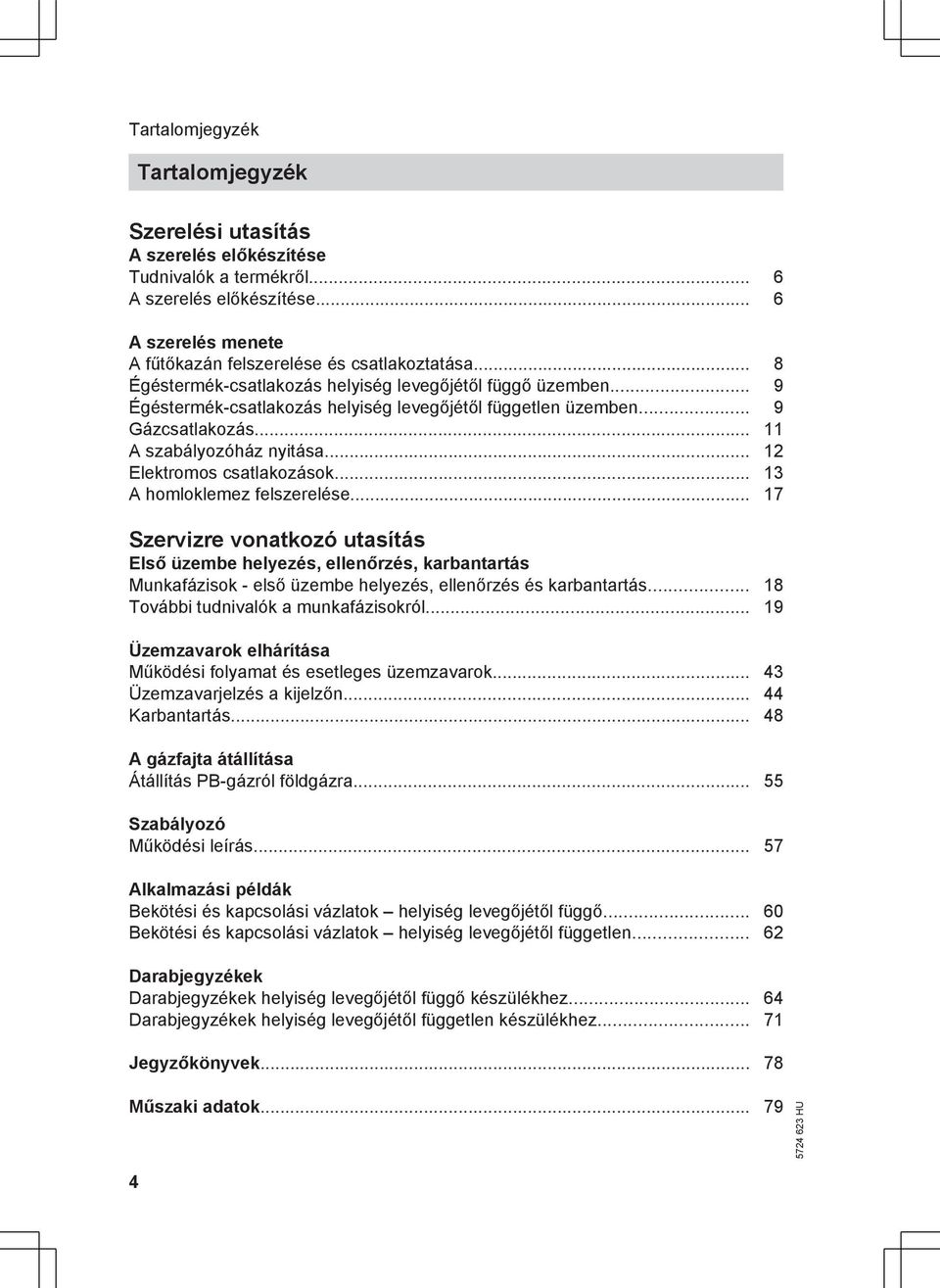

4 Tartalomjegyzék Szerelési utasítás A szerelés előkészítése Tudnivalók a termékről... 6 A szerelés előkészítése... 6 A szerelés menete A fűtőkazán felszerelése és csatlakoztatása... 8 Égéstermék-csatlakozás helyiség levegőjétől függő üzemben... 9 Égéstermék-csatlakozás helyiség levegőjétől független üzemben... 9 Gázcsatlakozás A szabályozóház nyitása Elektromos csatlakozások A homloklemez felszerelése Szervizre vonatkozó utasítás Első üzembe helyezés, ellenőrzés, karbantartás Munkafázisok - első üzembe helyezés, ellenőrzés és karbantartás További tudnivalók a munkafázisokról Üzemzavarok elhárítása Működési folyamat és esetleges üzemzavarok Üzemzavarjelzés a kijelzőn Karbantartás A gázfajta átállítása Átállítás PB-gázról földgázra Szabályozó Működési leírás Alkalmazási példák Bekötési és kapcsolási vázlatok helyiség levegőjétől függő Bekötési és kapcsolási vázlatok helyiség levegőjétől független Darabjegyzékek Darabjegyzékek helyiség levegőjétől függő készülékhez Darabjegyzékek helyiség levegőjétől független készülékhez Jegyzőkönyvek Műszaki adatok Tartalomjegyzék

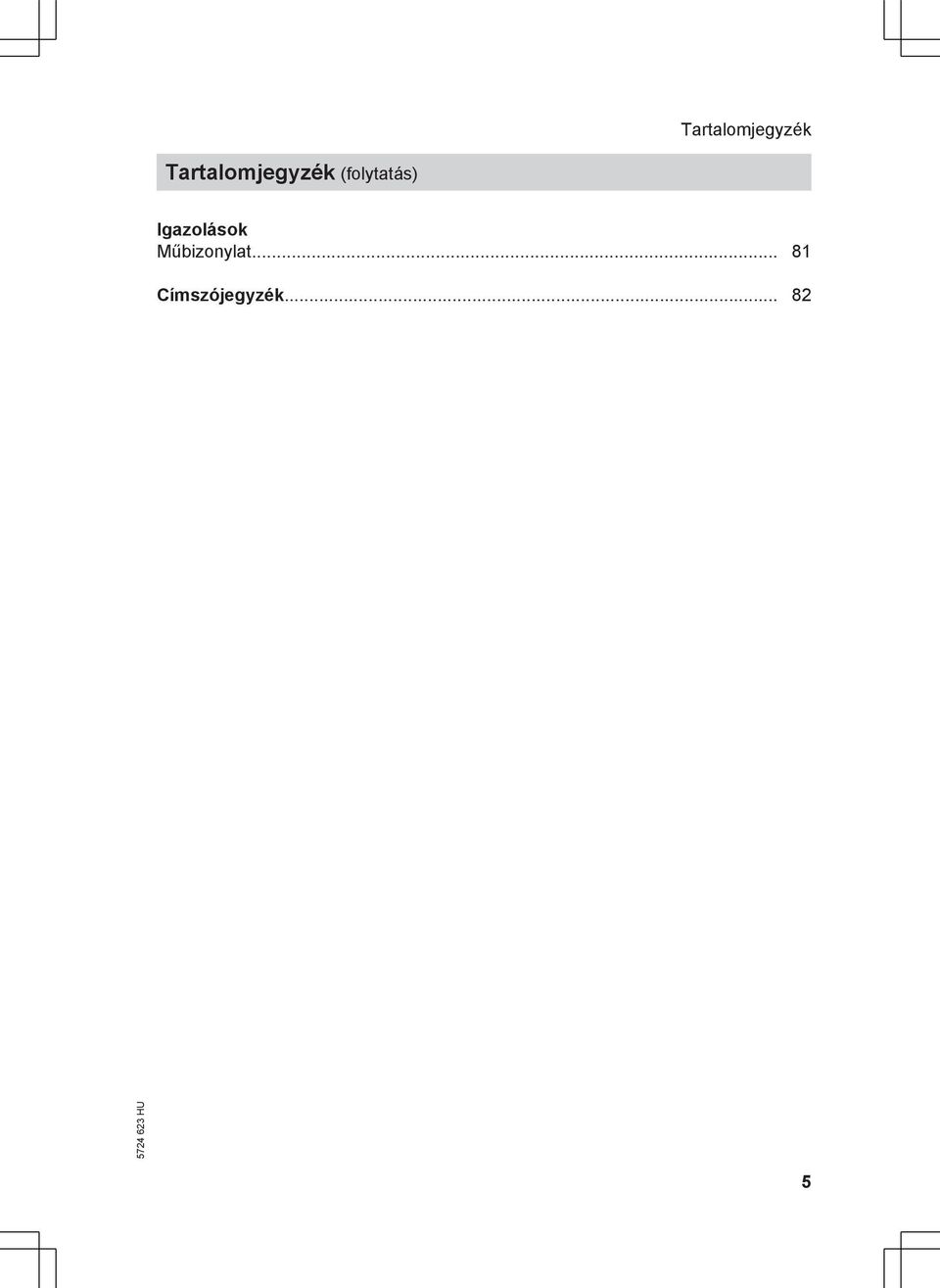

5 Tartalomjegyzék Tartalomjegyzék (folytatás) Igazolások Műbizonylat Címszójegyzék

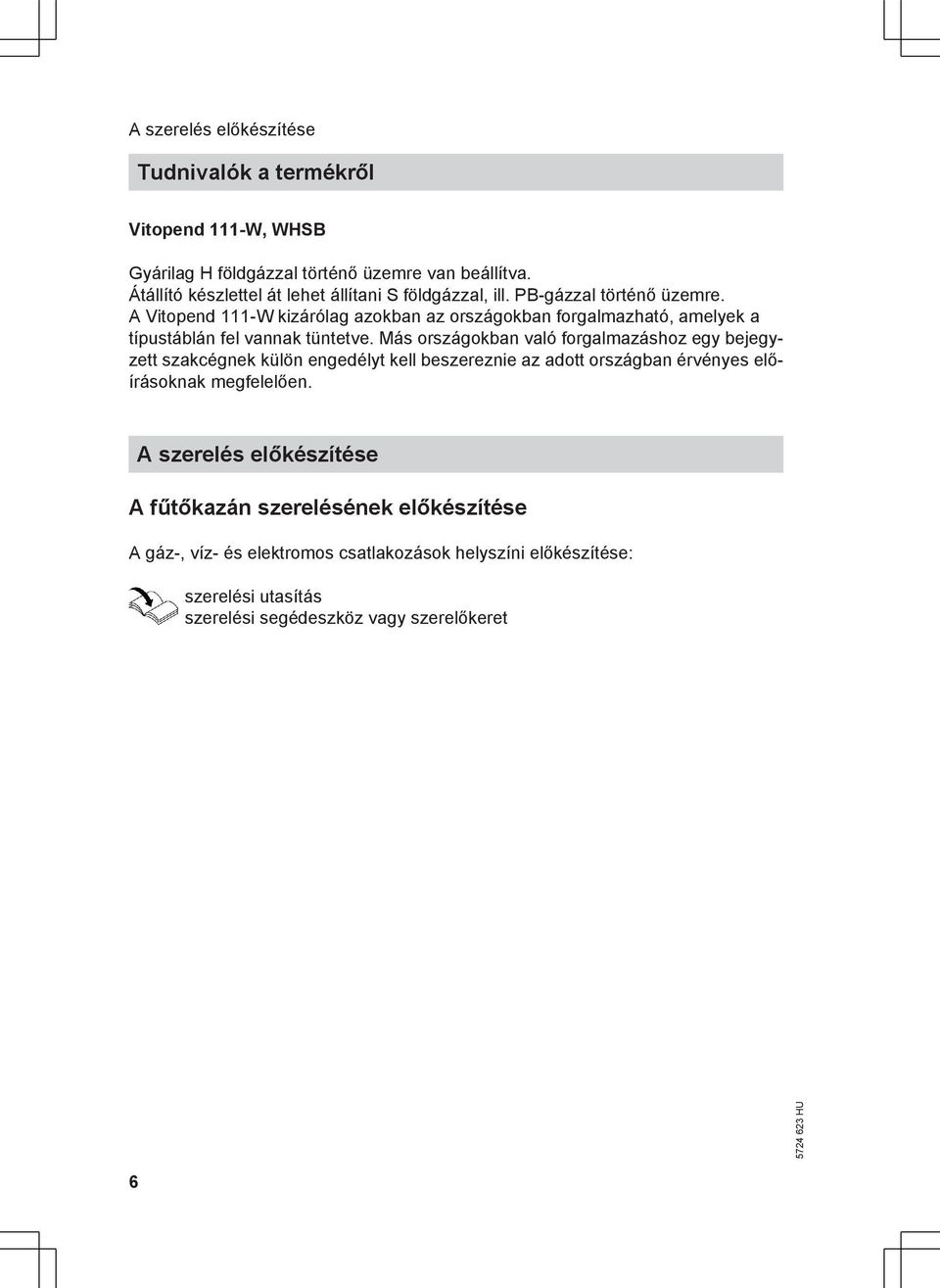

6 A szerelés előkészítése Tudnivalók a termékről Vitopend 111-W, WHSB Gyárilag H földgázzal történő üzemre van beállítva. Átállító készlettel át lehet állítani S földgázzal, ill. PB-gázzal történő üzemre. A Vitopend 111-W kizárólag azokban az országokban forgalmazható, amelyek a típustáblán fel vannak tüntetve. Más országokban való forgalmazáshoz egy bejegyzett szakcégnek külön engedélyt kell beszereznie az adott országban érvényes előírásoknak megfelelően. A szerelés előkészítése A fűtőkazán szerelésének előkészítése A gáz-, víz- és elektromos csatlakozások helyszíni előkészítése: szerelési utasítás szerelési segédeszköz vagy szerelőkeret 6

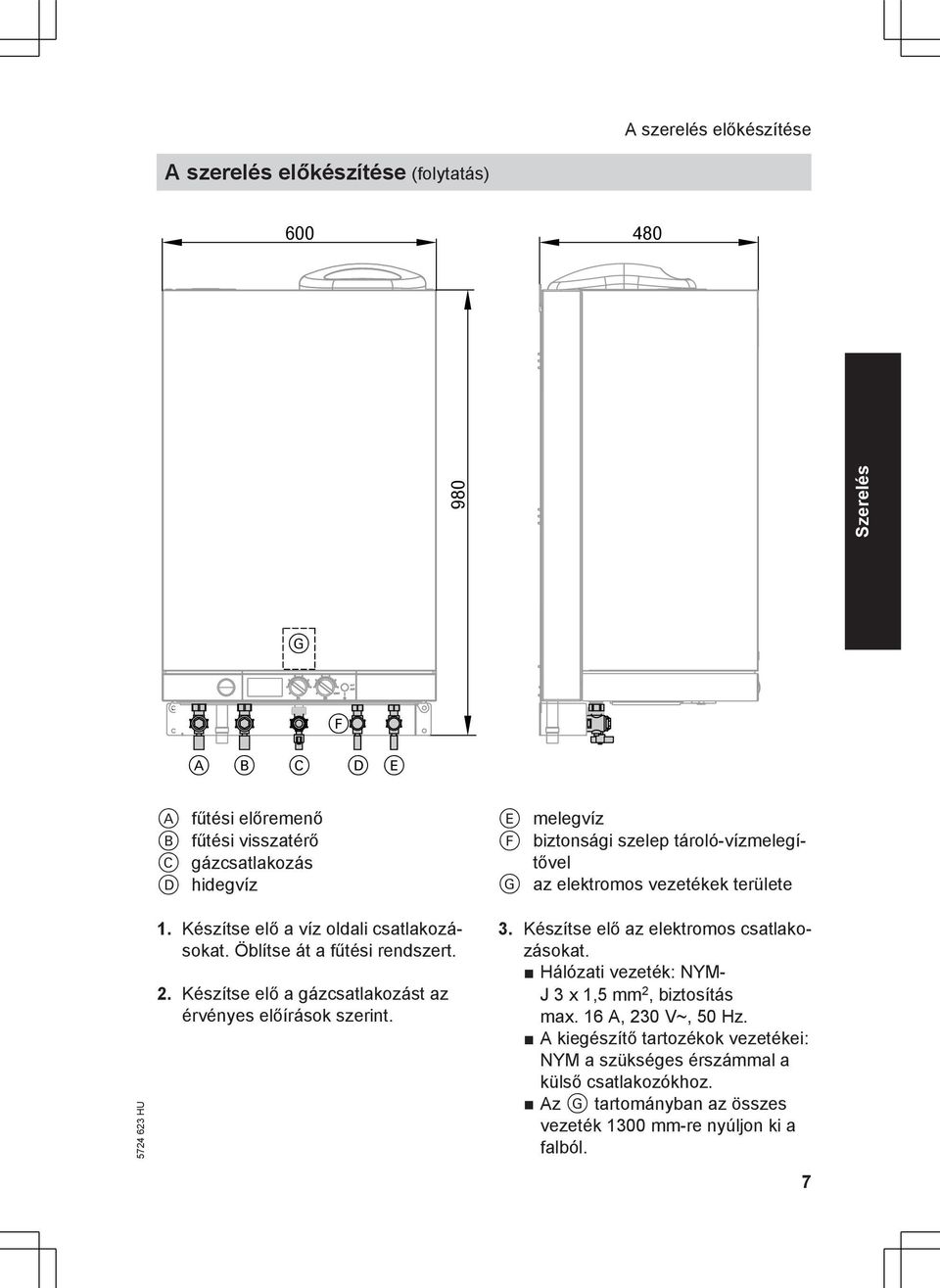

7 A szerelés előkészítése A szerelés előkészítése (folytatás) Szerelés G F A B C D E A fűtési előremenő B fűtési visszatérő C gázcsatlakozás D hidegvíz 1. Készítse elő a víz oldali csatlakozásokat. Öblítse át a fűtési rendszert. 2. Készítse elő a gázcsatlakozást az érvényes előírások szerint. E melegvíz F biztonsági szelep tároló-vízmelegítővel G az elektromos vezetékek területe 3. Készítse elő az elektromos csatlakozásokat. Hálózati vezeték: NYM- J 3 x 1,5 mm 2, biztosítás max. 16 A, 230 V~, 50 Hz. A kiegészítő tartozékok vezetékei: NYM a szükséges érszámmal a külső csatlakozókhoz. Az G tartományban az összes vezeték 1300 mm-re nyúljon ki a falból. 7

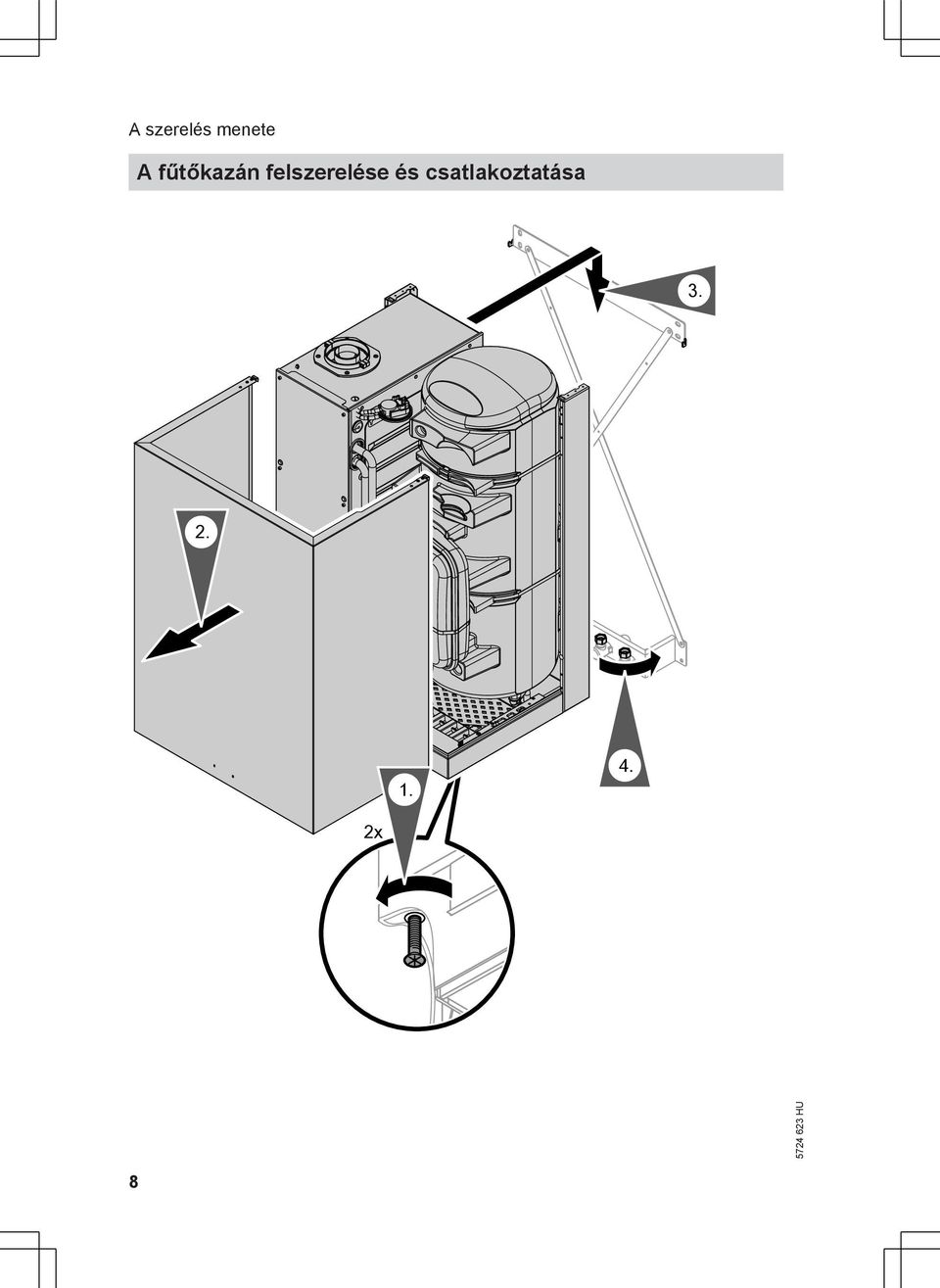

8 A szerelés menete A fűtőkazán felszerelése és csatlakoztatása x 8

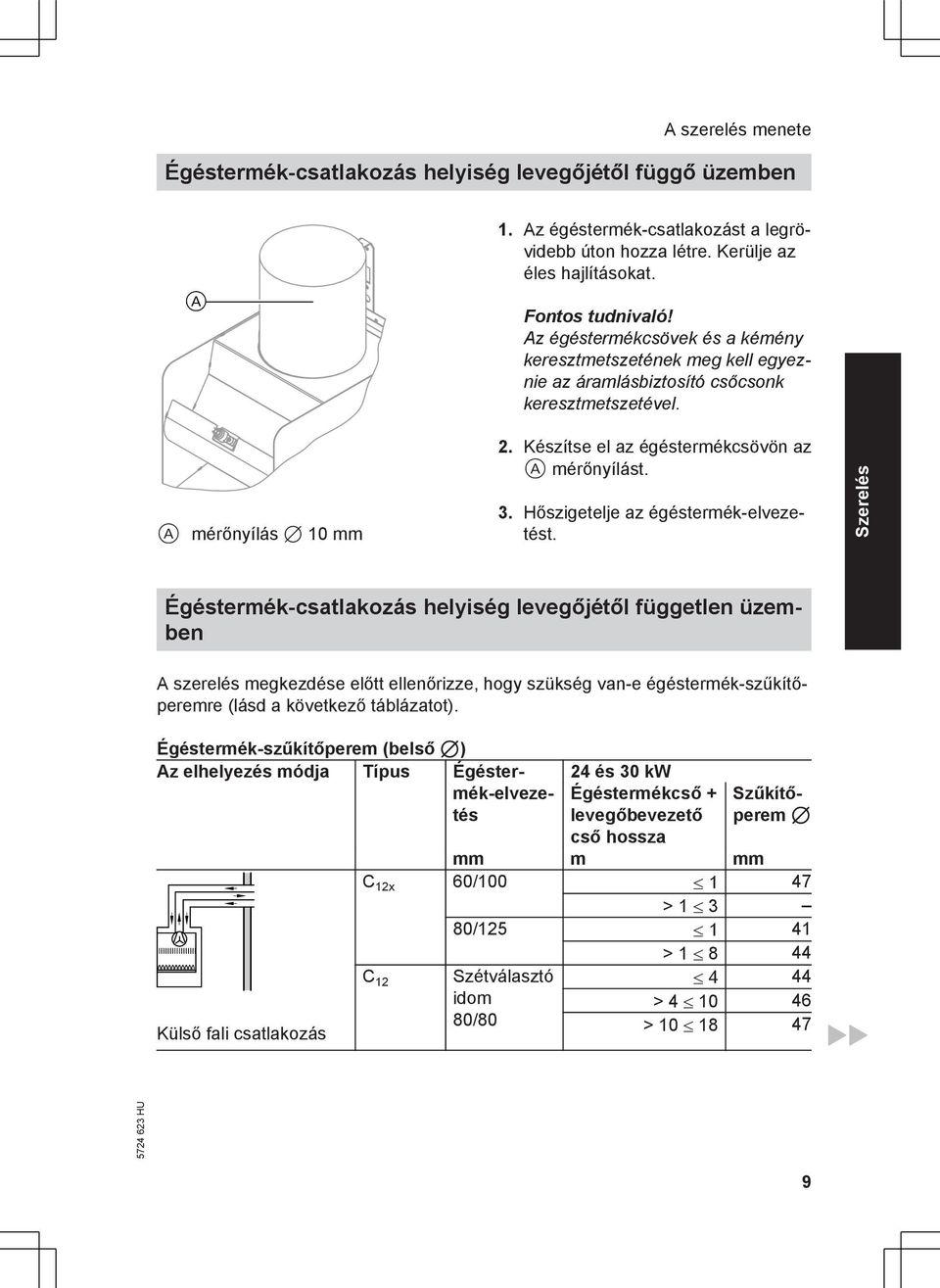

9 A szerelés menete Égéstermék-csatlakozás helyiség levegőjétől függő üzemben A A mérőnyílás 7 10 mm 1. Az égéstermék-csatlakozást a legrövidebb úton hozza létre. Kerülje az éles hajlításokat. Fontos tudnivaló! Az égéstermékcsövek és a kémény keresztmetszetének meg kell egyeznie az áramlásbiztosító csőcsonk keresztmetszetével. 2. Készítse el az égéstermékcsövön az A mérőnyílást. 3. Hőszigetelje az égéstermék-elvezetést. Szerelés Égéstermék-csatlakozás helyiség levegőjétől független üzemben A szerelés megkezdése előtt ellenőrizze, hogy szükség van-e égéstermék-szűkítőperemre (lásd a következő táblázatot). Külső fali csatlakozás 24 és 30 kw Égéstermékcső + levegőbevezető cső hossza Égéstermék-szűkítőperem (belső 7) Az elhelyezés módja Típus Égéstermék-elvezetés Szűkítőperem 7 mm m mm C 12x 60/ > / > C 12 Szétválasztó idom 80/ > >

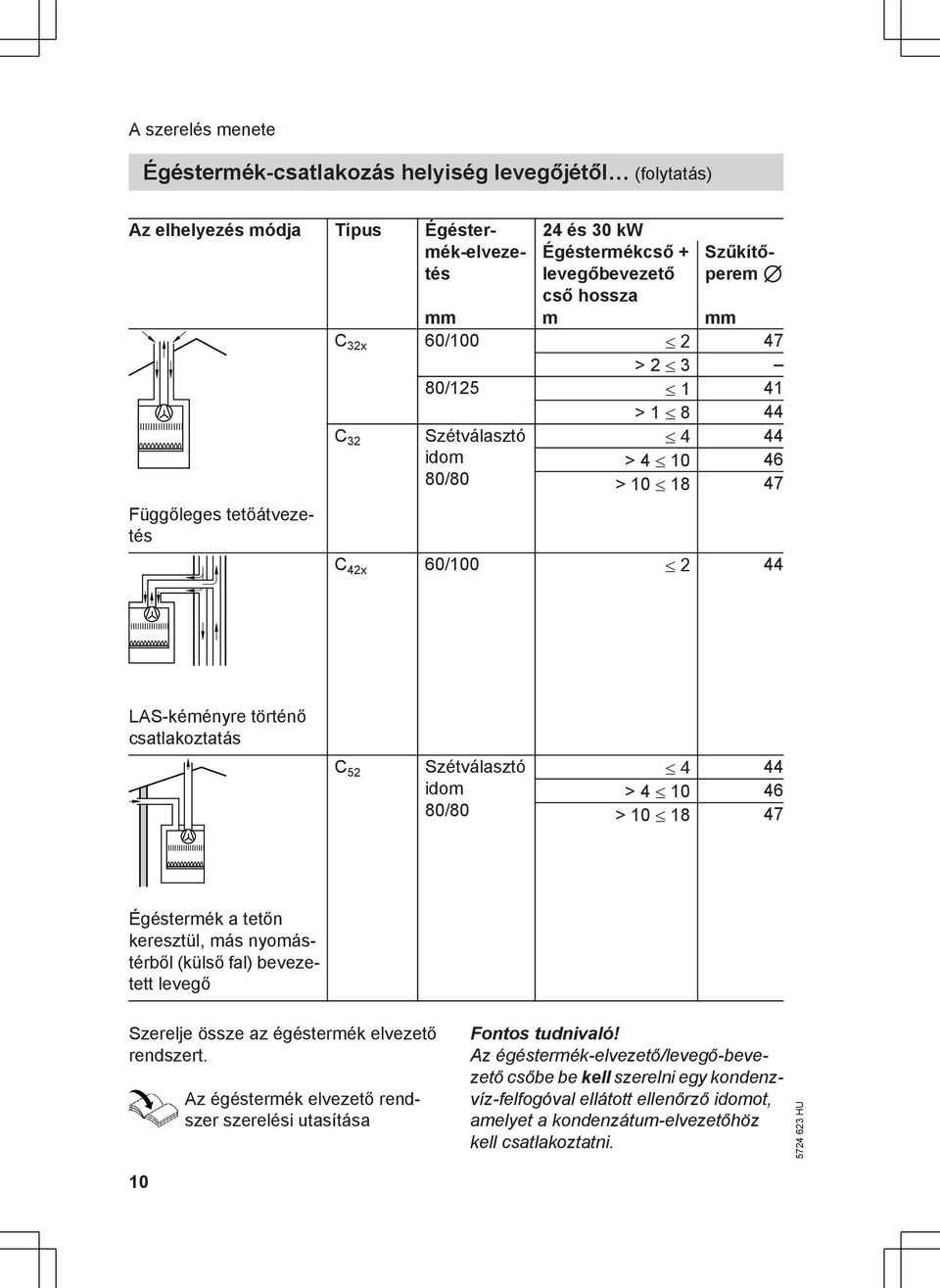

10 A szerelés menete Égéstermék-csatlakozás helyiség levegőjétől (folytatás) Függőleges tetőátvezetés 24 és 30 kw Égéstermékcső + levegőbevezető cső hossza Az elhelyezés módja Típus Égéstermék-elvezetés Szűkítőperem 7 mm m mm C 32x 60/ > / > C 32 Szétválasztó 4 44 idom > /80 > C 42x 60/ LAS-kéményre történő csatlakoztatás C 52 Szétválasztó idom 80/ > > Égéstermék a tetőn keresztül, más nyomástérből (külső fal) bevezetett levegő Szerelje össze az égéstermék elvezető rendszert. Az égéstermék elvezető rendszer szerelési utasítása Fontos tudnivaló! Az égéstermék-elvezető/levegő-bevezető csőbe be kell szerelni egy kondenzvíz-felfogóval ellátott ellenőrző idomot, amelyet a kondenzátum-elvezetőhöz kell csatlakoztatni. 10

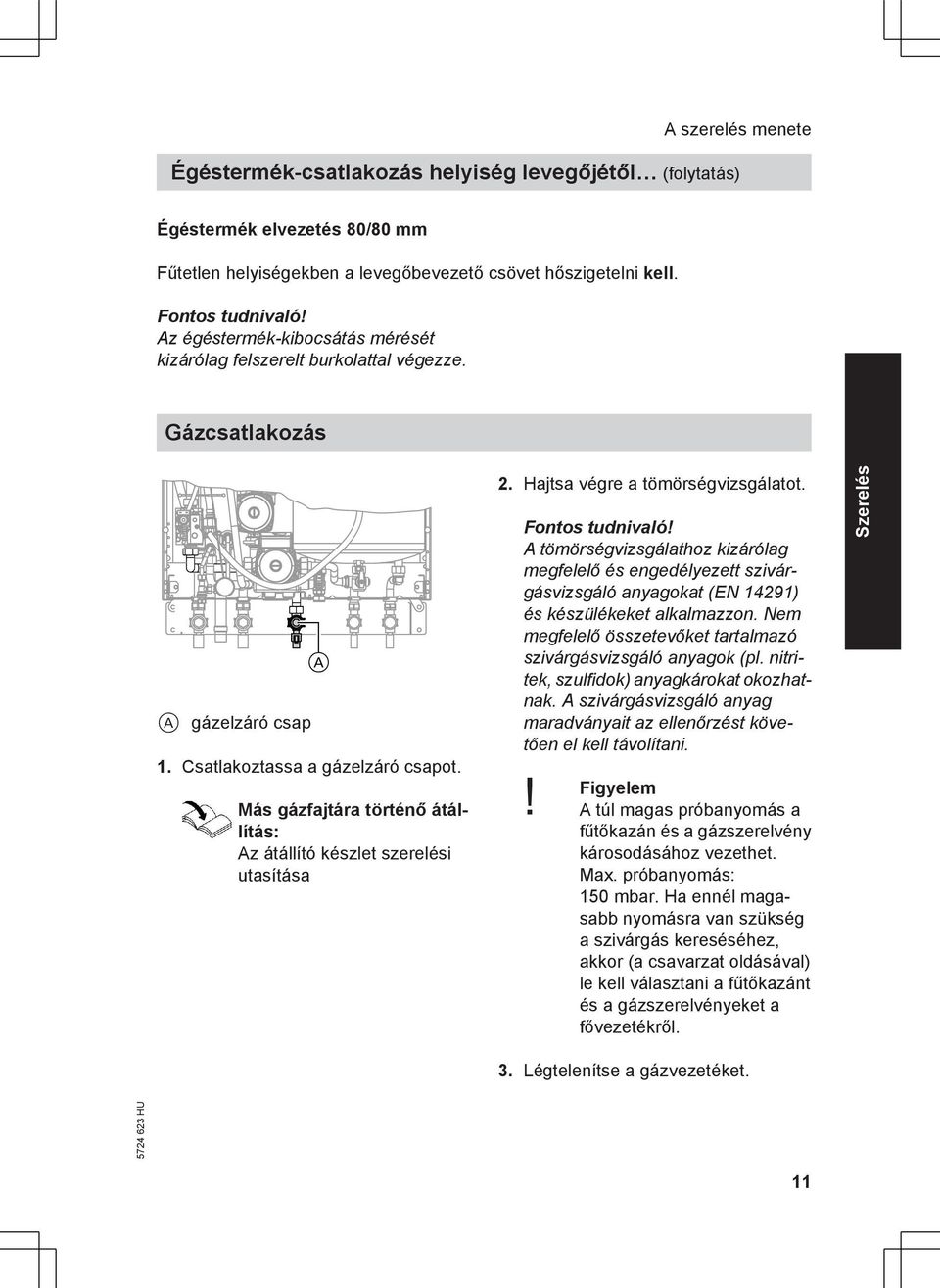

11 A szerelés menete Égéstermék-csatlakozás helyiség levegőjétől (folytatás) Égéstermék elvezetés 80/80 mm Fűtetlen helyiségekben a levegőbevezető csövet hőszigetelni kell. Fontos tudnivaló! Az égéstermék-kibocsátás mérését kizárólag felszerelt burkolattal végezze. Gázcsatlakozás A gázelzáró csap A 1. Csatlakoztassa a gázelzáró csapot. Más gázfajtára történő átállítás: Az átállító készlet szerelési utasítása 2. Hajtsa végre a tömörségvizsgálatot. Fontos tudnivaló! A tömörségvizsgálathoz kizárólag megfelelő és engedélyezett szivárgásvizsgáló anyagokat (EN 14291) és készülékeket alkalmazzon. Nem megfelelő összetevőket tartalmazó szivárgásvizsgáló anyagok (pl. nitritek, szulfidok) anyagkárokat okozhatnak. A szivárgásvizsgáló anyag maradványait az ellenőrzést követően el kell távolítani. Figyelem! A túl magas próbanyomás a fűtőkazán és a gázszerelvény károsodásához vezethet. Max. próbanyomás: 150 mbar. Ha ennél magasabb nyomásra van szükség a szivárgás kereséséhez, akkor (a csavarzat oldásával) le kell választani a fűtőkazánt és a gázszerelvényeket a fővezetékről. 3. Légtelenítse a gázvezetéket. Szerelés 11

12 A szerelés menete A szabályozóház nyitása x 4x 12

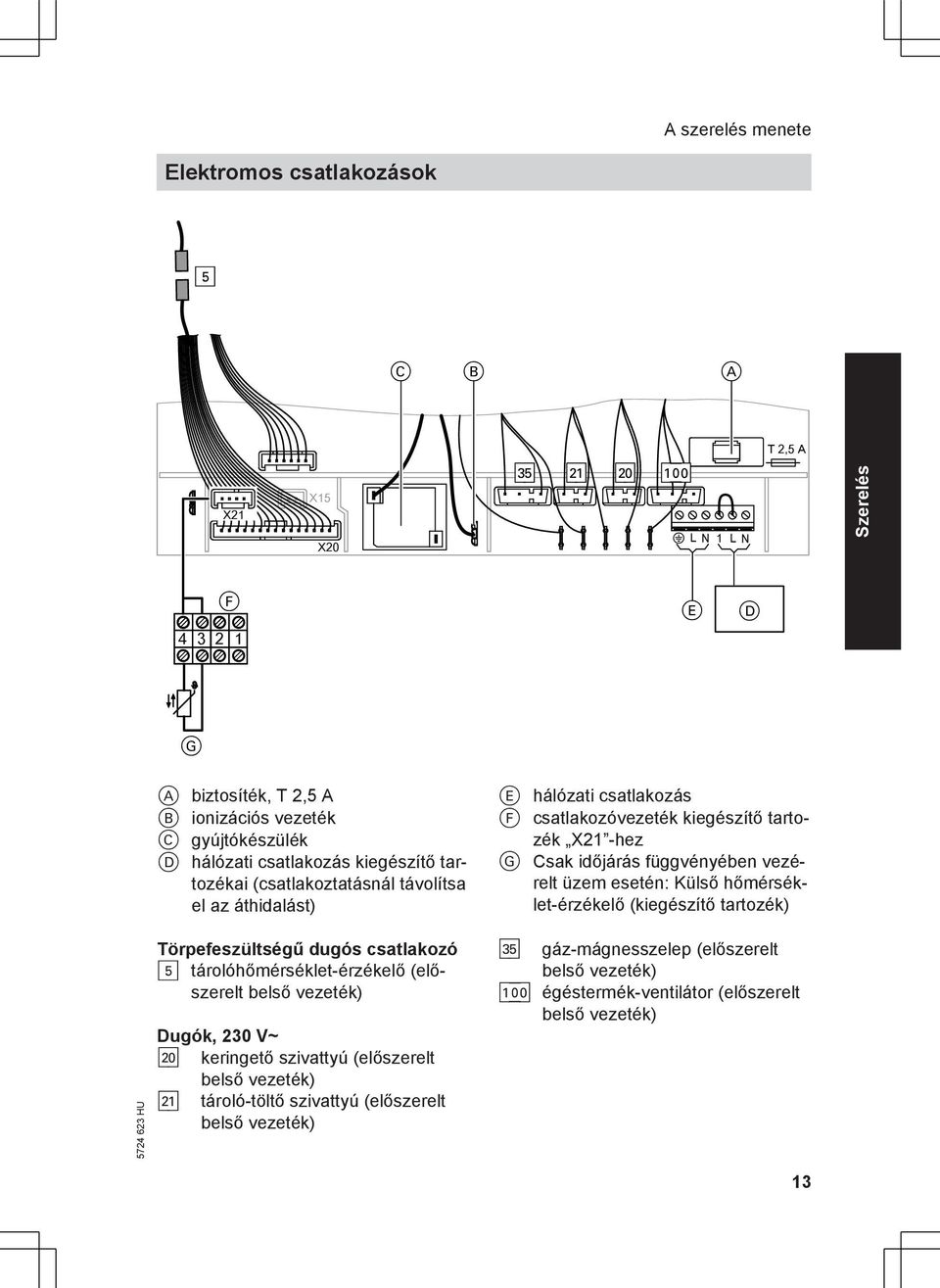

13 A szerelés menete Elektromos csatlakozások % C B A T 2,5 A X21 X15 X20 dg sa sö a-ö? L N 1 L N Szerelés F E D G A biztosíték, T 2,5 A B ionizációs vezeték C gyújtókészülék D hálózati csatlakozás kiegészítő tartozékai (csatlakoztatásnál távolítsa el az áthidalást) Törpefeszültségű dugós csatlakozó % tárolóhőmérséklet-érzékelő (előszerelt belső vezeték) Dugók, 230 V~ sö keringető szivattyú (előszerelt belső vezeték) sa tároló-töltő szivattyú (előszerelt belső vezeték) E hálózati csatlakozás F csatlakozóvezeték kiegészítő tartozék X21 -hez G Csak időjárás függvényében vezérelt üzem esetén: Külső hőmérséklet-érzékelő (kiegészítő tartozék) dg gáz-mágnesszelep (előszerelt belső vezeték) a-ö égéstermék-ventilátor (előszerelt belső vezeték) 13

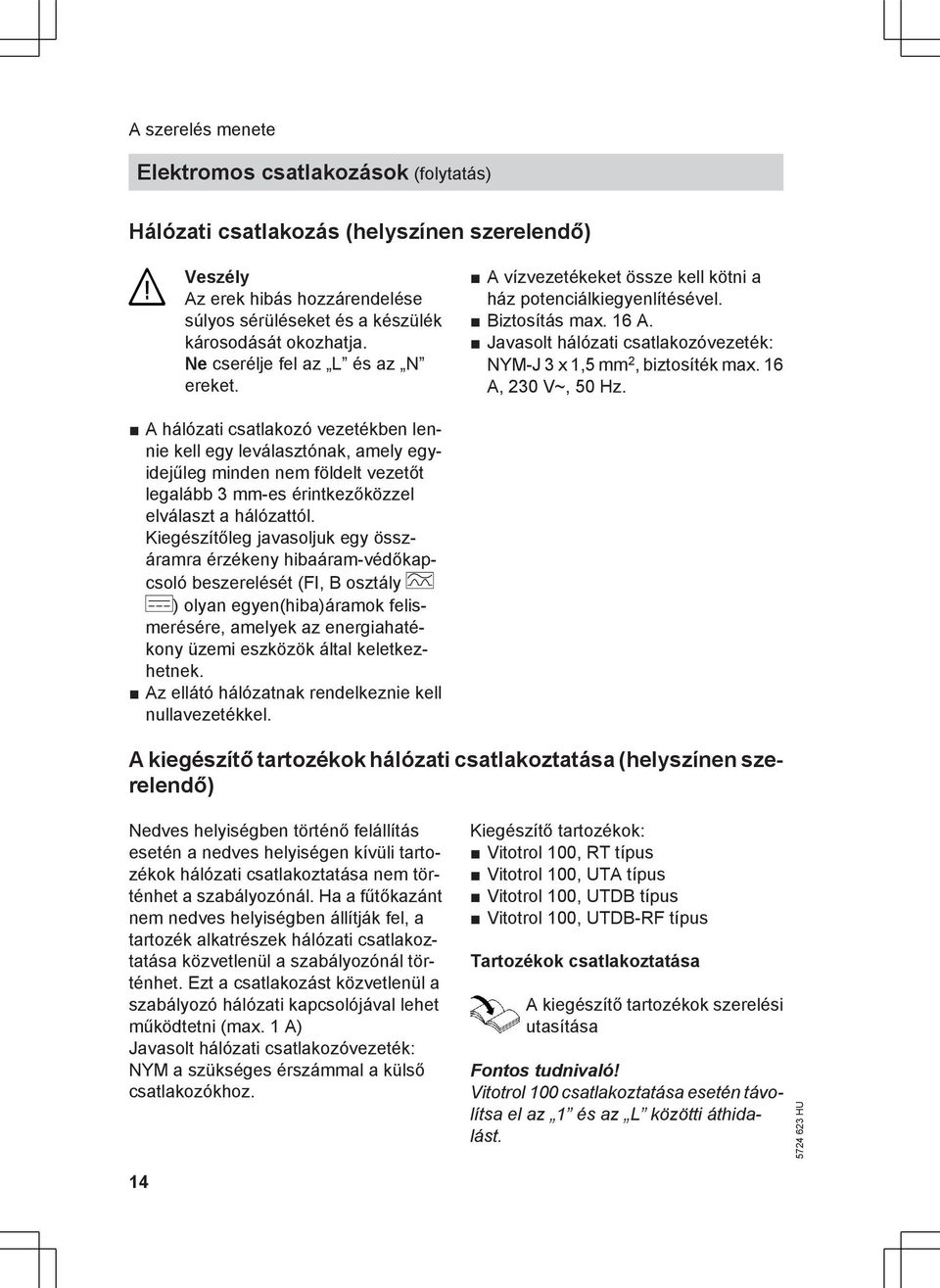

14 A szerelés menete Elektromos csatlakozások (folytatás) Hálózati csatlakozás (helyszínen szerelendő) Veszély Az erek hibás hozzárendelése súlyos sérüléseket és a készülék károsodását okozhatja. Ne cserélje fel az L és az N ereket. A vízvezetékeket össze kell kötni a ház potenciálkiegyenlítésével. Biztosítás max. 16 A. Javasolt hálózati csatlakozóvezeték: NYM-J 3 x 1,5 mm 2, biztosíték max. 16 A, 230 V~, 50 Hz. A hálózati csatlakozó vezetékben lennie kell egy leválasztónak, amely egyidejűleg minden nem földelt vezetőt legalább 3 mm-es érintkezőközzel elválaszt a hálózattól. Kiegészítőleg javasoljuk egy összáramra érzékeny hibaáram-védőkapcsoló beszerelését (FI, B osztály ) olyan egyen(hiba)áramok felismerésére, amelyek az energiahatékony üzemi eszközök által keletkezhetnek. Az ellátó hálózatnak rendelkeznie kell nullavezetékkel. A kiegészítő tartozékok hálózati csatlakoztatása (helyszínen szerelendő) Nedves helyiségben történő felállítás esetén a nedves helyiségen kívüli tartozékok hálózati csatlakoztatása nem történhet a szabályozónál. Ha a fűtőkazánt nem nedves helyiségben állítják fel, a tartozék alkatrészek hálózati csatlakoztatása közvetlenül a szabályozónál történhet. Ezt a csatlakozást közvetlenül a szabályozó hálózati kapcsolójával lehet működtetni (max. 1 A) Javasolt hálózati csatlakozóvezeték: NYM a szükséges érszámmal a külső csatlakozókhoz. Kiegészítő tartozékok: Vitotrol 100, RT típus Vitotrol 100, UTA típus Vitotrol 100, UTDB típus Vitotrol 100, UTDB-RF típus Tartozékok csatlakoztatása A kiegészítő tartozékok szerelési utasítása Fontos tudnivaló! Vitotrol 100 csatlakoztatása esetén távolítsa el az 1 és az L közötti áthidalást. 14

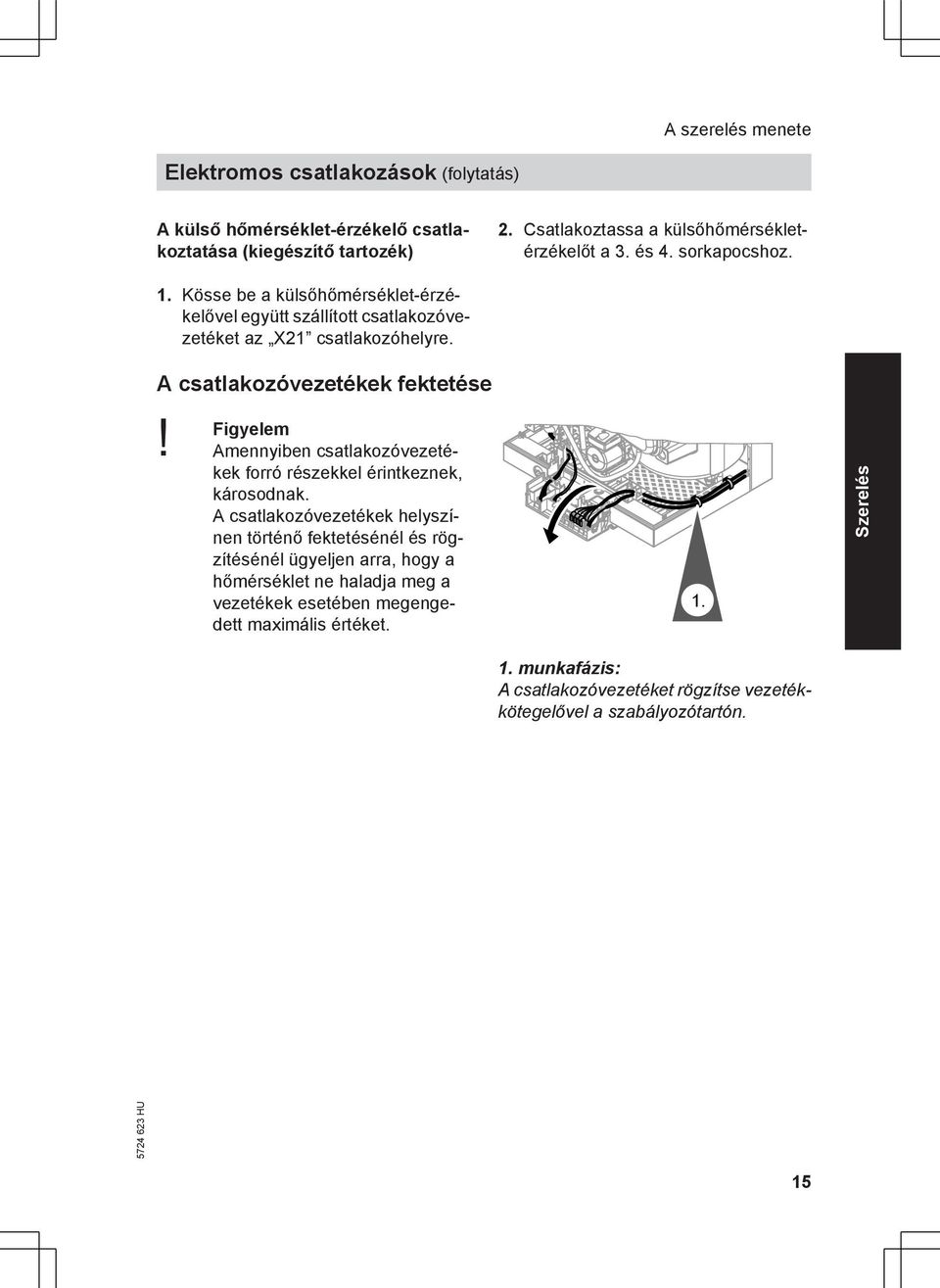

15 A szerelés menete Elektromos csatlakozások (folytatás) A külső hőmérséklet-érzékelő csatlakoztatása (kiegészítő tartozék) 2. Csatlakoztassa a külsőhőmérsékletérzékelőt a 3. és 4. sorkapocshoz. 1. Kösse be a külsőhőmérséklet-érzékelővel együtt szállított csatlakozóvezetéket az X21 csatlakozóhelyre. A csatlakozóvezetékek fektetése Figyelem! Amennyiben csatlakozóvezetékek forró részekkel érintkeznek, károsodnak. A csatlakozóvezetékek helyszínen történő fektetésénél és rögzítésénél ügyeljen arra, hogy a hőmérséklet ne haladja meg a vezetékek esetében megengedett maximális értéket. 1. munkafázis: A csatlakozóvezetéket rögzítse vezetékkötegelővel a szabályozótartón. 1. Szerelés 15

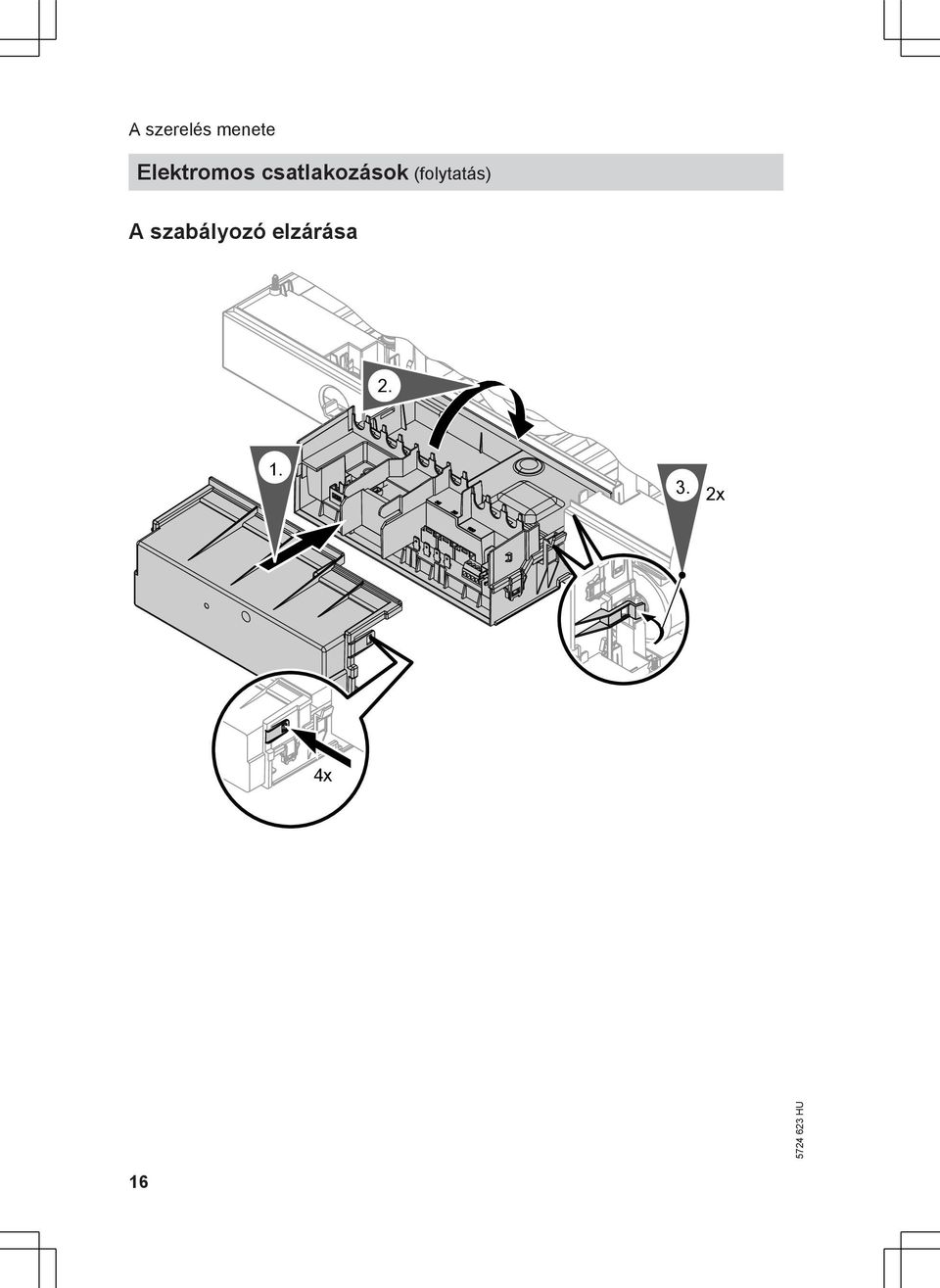

16 A szerelés menete Elektromos csatlakozások (folytatás) A szabályozó elzárása x 4x 16

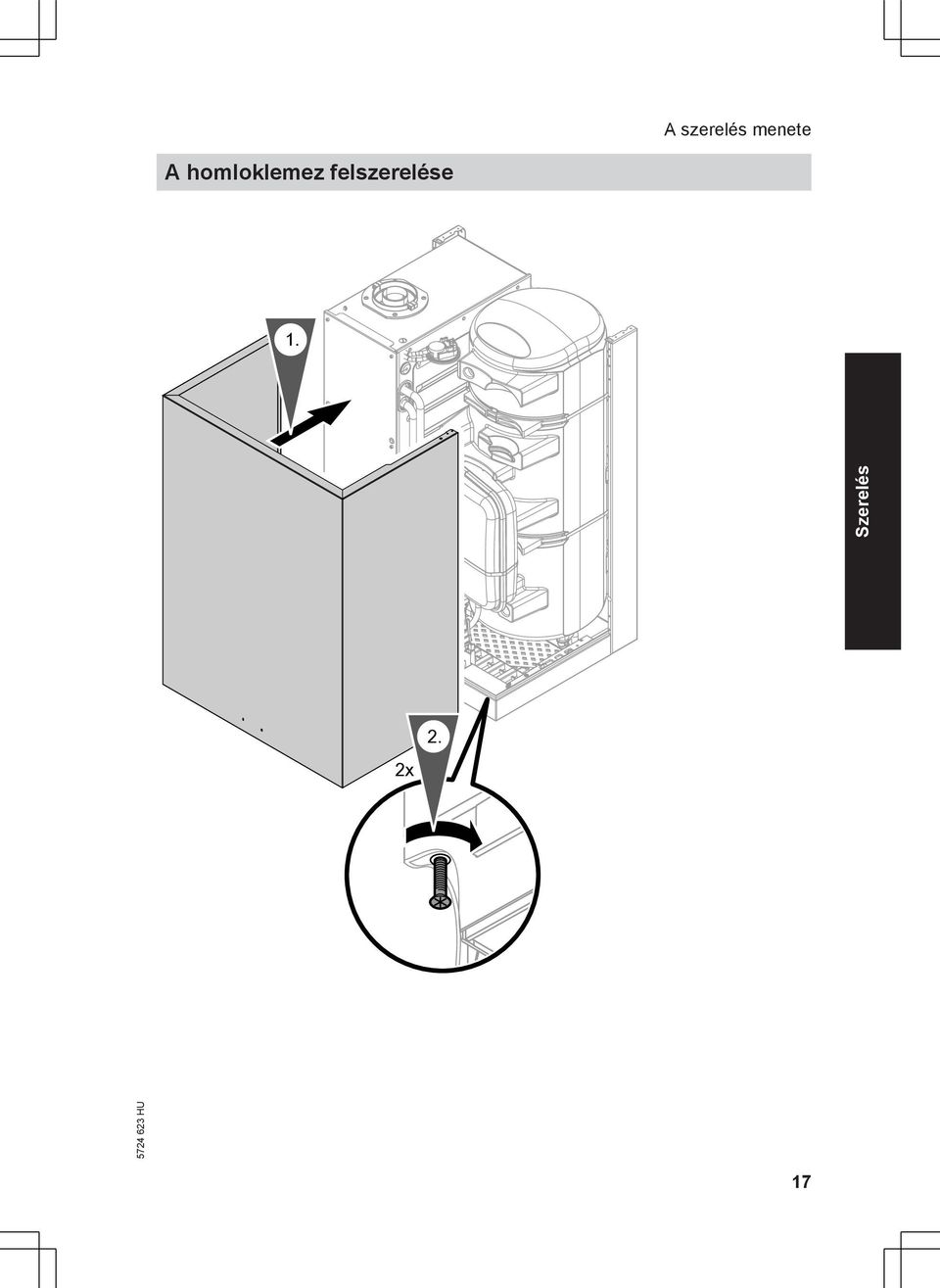

17 A szerelés menete A homloklemez felszerelése x Szerelés 17

18 Első üzembe helyezés, ellenőrzés, karbantartás Munkafázisok - első üzembe helyezés, ellenőrzés és karbantartás A munkafázisokra vonatkozó további tudnivalókat lásd a megadott oldalon Az első üzembe helyezés munkafázisai Az ellenőrzés munkafázisai A karbantartás munkafázisai Oldal 1. A fűtési rendszer feltöltése és légtelenítése Az összes fűtő- és használati melegvíz oldali csatlakozás tömörségének ellenőrzése 3. Az elektromos hálózati csatlakozás ellenőrzése 4. A gázfajta ellenőrzése A gázfajta átállítása A nyugalmi nyomás és a csatlakozási nyomás mérése A fúvókanyomás mérése A maximális fűtőteljesítmény beállítása Az égéstermék elvezetés tömörségvizsgálata (mérés a csatlakozó idomon) Az égő ellenőrzése és tisztítása A gyújtó- és az ionizációs elektróda ellenőrzése A fűtőkazán, ill. a fűtési rendszer leürítése Az égéstermék-hőcserélő ellenőrzése és tisztítása A tágulási tartály és a rendszernyomás ellenőrzése A biztonsági szelepek működésének ellenőrzése 16. Az elektromos csatlakozók rögzítésének ellenőrzése 17. A gázvezető alkatrészek tömörségének ellenőrzése üzemi nyomásnál Égéstermék-kibocsátás mérése Az ionizációs áram mérése Az égéstermék-ellenőrző berendezés ellenőrzése (csak a helyiség levegőjétől függő változatnál) A PB-gáz külső biztonsági szelepének ellenőrzése (amennyiben létezik) 22. A készülék üzemeltetőjének betanítása... 42

19 További tudnivalók a munkafázisokról Első üzembe helyezés, ellenőrzés, karbantartás A fűtési rendszer feltöltése és légtelenítése Figyelem! A nem megfelelő töltővíz lerakódásokhoz, korrózióhoz és a kazán károsodásához vezethet. Feltöltés előtt alaposan öblítse át a fűtési rendszert. Kizárólag ivóvíz minőségű vizet töltsön be. 16,8 dh (3,0 mol/m 3 ) feletti vízkeménységű töltővizet lágyítani kell, pl. a fűtővízhez való vízlágyító kisberendezés segítségével (lásd a Vitoset árjegyzékét). A töltővízhez fűtési rendszerekhez alkalmas fagyálló szert lehet adagolni. A fagyálló szerek gyártójának tanúsítania kell az alkalmasságot, máskülönben sérülhetnek a tömítések és a membránok, valamint fűtési üzemben zajok léphetnek fel. Az ebből eredő károkért és következményekért a Viessmann cég nem vállal garanciát. Szerviz B A C A kazántöltő- és ürítőcsap B a fűtési előremenő elzárószelepe 1. Ellenőrizze a membrános tágulási tartály előnyomását. C a fűtési visszatérő elzárószelepe 2. Zárja el a gázelzáró csapot. 19

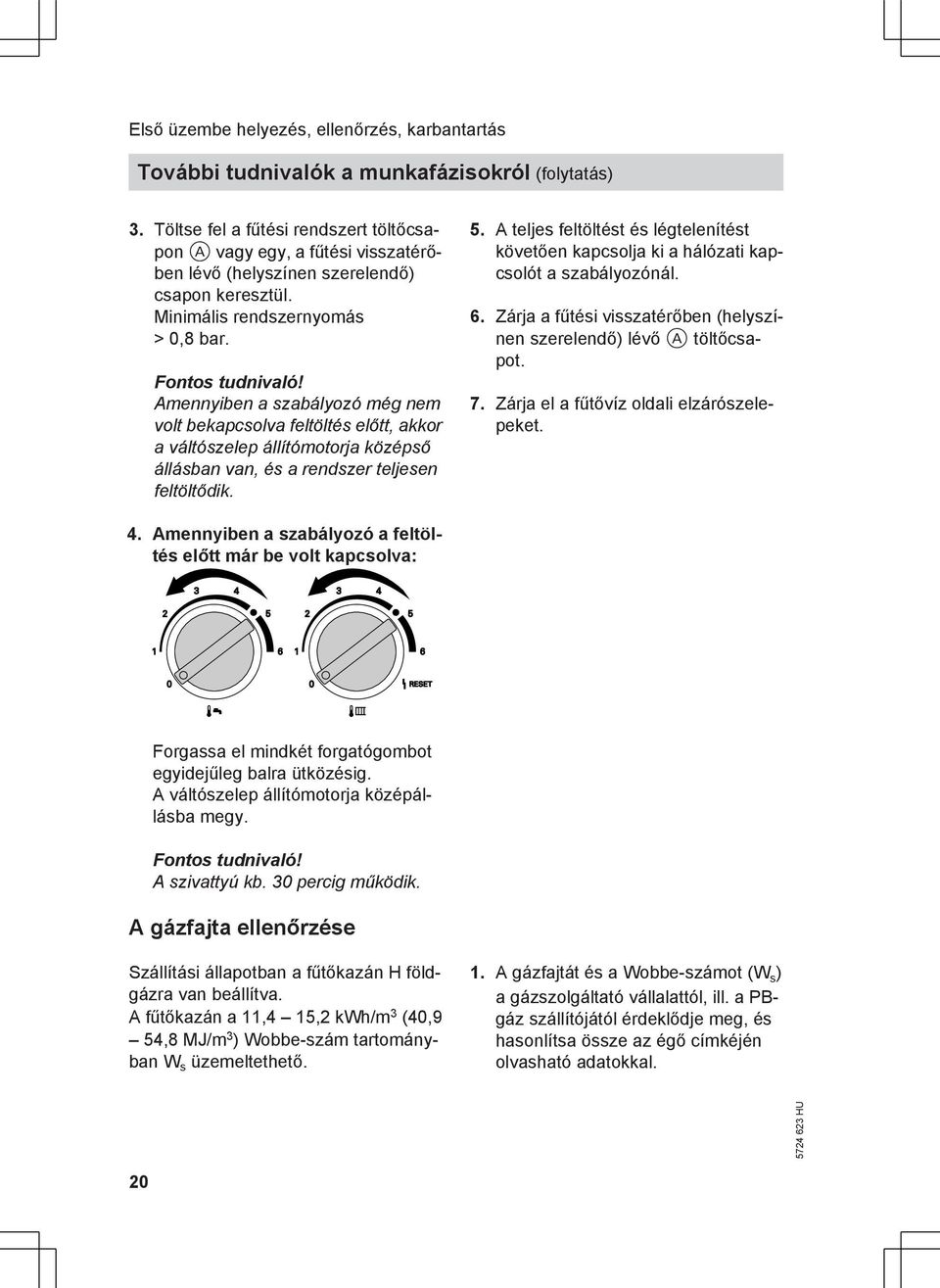

20 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 3. Töltse fel a fűtési rendszert töltőcsapon A vagy egy, a fűtési visszatérőben lévő (helyszínen szerelendő) csapon keresztül. Minimális rendszernyomás > 0,8 bar. Fontos tudnivaló! Amennyiben a szabályozó még nem volt bekapcsolva feltöltés előtt, akkor a váltószelep állítómotorja középső állásban van, és a rendszer teljesen feltöltődik. 5. A teljes feltöltést és légtelenítést követően kapcsolja ki a hálózati kapcsolót a szabályozónál. 6. Zárja a fűtési visszatérőben (helyszínen szerelendő) lévő A töltőcsapot. 7. Zárja el a fűtővíz oldali elzárószelepeket. 4. Amennyiben a szabályozó a feltöltés előtt már be volt kapcsolva: r Forgassa el mindkét forgatógombot egyidejűleg balra ütközésig. A váltószelep állítómotorja középállásba megy. Fontos tudnivaló! A szivattyú kb. 30 percig működik. A gázfajta ellenőrzése Szállítási állapotban a fűtőkazán H földgázra van beállítva. A fűtőkazán a 11,4 15,2 kwh/m 3 (40,9 54,8 MJ/m 3 ) Wobbe-szám tartományban W s üzemeltethető. 1. A gázfajtát és a Wobbe-számot (W s ) a gázszolgáltató vállalattól, ill. a PBgáz szállítójától érdeklődje meg, és hasonlítsa össze az égő címkéjén olvasható adatokkal. 20

21 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 2. Amennyiben az adatok nem egyeznek, át kell állítani az égőt a gázszolgáltató vállalat, ill. a PB-gáz-szállító adatainak megfelelően a meglévő gázfajtára. 3. Jegyezze be a gázfajtát a Jegyzőkönyvek táblázatba. Fontos tudnivaló! A Wobbe-számhoz W s megadott értékek az alábbi környezeti feltételek esetén érvényesek: légnyomás: 1013 mbar hőmérséklet: 15 C Wobbe-szám tartomány W s W s kwh/m 3 MJ/m 3 H földgáz 12,7 15,2 45,6 54,8 S földgáz 10,1 11,6 36,3 41,6 PB-gáz 20,3 24,4 A gázfajta átállítása 72,9 87,8 Az átállító készlet szerelési utasítása A PB-gázról földgázra történő átállítást lásd a. oldalon. A nyugalmi nyomás és a csatlakozási nyomás mérése Veszély A hibás égőbeállítás következtében keletkező szén-monoxid nagymértékben veszélyeztetheti az egészséget. A gázkészülékeken végzett munkálatok előtt és után CO-mérést kell végezni. Fontos tudnivaló! Levegőbeszivárgás megakadályozása érdekében a takarólemeznek felszerelt állapotban kell lennie. PB-gázzal történő üzem Első üzembe helyezésnél/cserénél öblítse át kétszer a PB-gáz tartályát. Öblítés után légtelenítse alaposan a tartályt és a gázcsatlakozó vezetéket. 1. Zárja el a gázelzáró csapot. Szerviz 21

22 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) Mérje meg a csatlakozási (áramlási) nyomást. Előírt érték: földgáz: 20/25 mbar PB-gáz: 30/37/50 mbar A Lazítsa meg, de ne csavarozza ki a kombinált gázszabályozón lévő A mérőcsonk csavarját és csatlakoztassa a nyomásmérőt. 3. Nyissa ki a gázelzáró csapot. 4. Mérje meg a nyugalmi nyomást és a mért értéket vegye fel a Jegyzőkönyvek táblázatba. Előírt érték: max. 57,5 mbar 5. Helyezze üzembe a kazánt. Fontos tudnivaló! Az első üzembe helyezésnél előfordulhat, hogy a készülék zavart jelez, mert a gázvezetékben levegő van. A reteszelés oldásához kapcsolja ki a szabályozónál lévő hálózati kapcsolót és kb. 3 másodperc elteltével kapcsolja újra be. A gyújtási folyamat megismétlődik. Fontos tudnivaló! A csatlakozási nyomás méréséhez megfelelő, legalább 0,1 mbar felosztású mérőkészüléket használjon. 7. Jegyezze be a mért értéket a Jegyzőkönyvek táblázatba. Az alábbi táblázatnak megfelelően intézkedjen. 8. Kapcsolja ki a szabályozón lévő hálózati kapcsolót (a fűtőkazán működése leáll), zárja el a gázelzáró csapot, vegye le a nyomásmérőt és zárja le a csavarral az A mérőcsonkot. 9. Nyissa ki a gázelzáró csapot és helyezze üzembe a készüléket. Veszély A mérőcsonknál kiszivárgó gáz robbanásveszélyt okoz. Ellenőrizze a mérőcsonk gáztömörségét. 22

23 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) Csatlakozási nyomás (áramlási nyomás) Intézkedések H földgáz esetén S földgáz esetén PB-gáz esetén 18 mbar alatt 20 mbar alatt 25 mbar alatt Ne helyezze üzembe a kazánt, hanem értesítse a gázszolgáltató vállalatot, ill. a PB-gáz szállítót mbar mbar mbar Helyezze üzembe a kazánt. 33 mbar felett 33 mbar felett 35 mbar felett Kapcsoljon a berendezés elé külön gáznyomás-szabályozót, és állítsa be az előnyomást földgáz esetén 20 mbar-ra, ill. PBgáz esetén 30 mbar-ra. Értesítse a gázszolgáltató vállalatot, ill. a PB-gáz szállítóját. A fúvókanyomás mérése Fontos tudnivaló! E+ földgázzal történő üzem esetén nem szabad megváltoztatni a gyári beállítást. Csak ellenőrizze a fúvókanyomást felső és alsó névleges hőteljesítménynél (felhelyezett B kupakkal). A következő táblázatban megadott értékek csak a max. fűtőteljesítmény beállítására szolgáló ellenőrzési értékek (lásd a 26. oldalon). Szerviz 23

24 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) A 04. Nyissa ki a gázelzáró csapot. Kapcsolja be a szabályozón lévő hálózati kapcsolót. 05. A felső hőteljesítmény beállítása: BDC A mérőcsonk B kupak C csavar D kereszthornyú csavar 01. Kapcsolja ki a szabályozónál lévő hálózati kapcsolót (a fűtőkazán leáll). Forgassa el a tw forgatógomb jobb oldali ütközésig, majd kb. 3 másodperc után forgassa vissza. Megjelenik a SERV kijelzés. Fontos tudnivaló! A felső névleges teljesítménnyel történő működés kb. 30 perc elteltével automatikusan vagy a hálózati feszültség ki-/bekapcsolásával visszaáll Csavarozza le a kombinált gázszabályozó B kupakját RESET Forgassa el a tr forgatógombot bal oldali ütközésig. 07. Mérje meg a fúvókanyomást felső névleges teljesítménynél. Ha a fúvókanyomás eltér a következő táblázatban megadott értéktől, állítsa be a felső névleges hőteljesítmény fúvókanyomását a C csavarral (10-es kulcsméret). 02. Zárja el a gázelzáró csapot. 03. Oldja (de ne csavarozza ki) az A mérőcsonk csavarját, és csatlakoztassa a nyomásmérőt. 24

25 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 08. Az alsó hőteljesítmény beállítása: Fontos tudnivaló! Az alsó névleges teljesítmény beállítása előtt be kell állítani a felső névleges teljesítményt. Az alsó névleges teljesítménnyel történő működés kb. 30 perc elteltével automatikusan vagy a hálózati feszültség ki-/ bekapcsolásával visszaáll Csavarozza fel a B kupakot. 11. Ellenőrizze és írja be a beállított értékeket a Jegyzőkönyvek táblázatba. 12. Kapcsolja ki a szabályozón lévő hálózati kapcsolót (a fűtőkazán működése leáll), zárja el a gázelzáró csapot, vegye le a nyomásmérőt és zárja le a csavarral az A mérőcsonkot Forgassa a tw és a tr forgatógombot az eredeti állásba. Forgassa el a tw forgatógombot bal oldali ütközésig. Megjelenik a SERV kijelzés. 09. Mérje meg a fúvókanyomást alsó névleges teljesítménynél. Ha a fúvókanyomás eltér a lenti táblázatban megadott értéktől, állítsa be az alsó névleges hőteljesítmény fúvókanyomását a D kereszthornyú csavarral. Tartsa ellen a C csavart (10-es kulcsméret). 14. Nyissa ki a gázelzáró csapot és helyezze üzembe a készüléket. Veszély A mérőcsonknál kiszivárgó gáz robbanásveszélyt okoz. Ellenőrizze a mérőcsonk gáztömörségét. Fúvókanyomás helyiség levegőjétől függő üzemmódban Névleges teljesítmény kw 10, ,6 Fúvókanyomás 20/25 mbar csatlakozási nyomás esetén Gáz Fúvóka-ø mm-ben H földgáz 1,3 mbar 1,5 1,9 2,8 4,0 5,4 7,0 10,4 S földgáz 1,4 mbar 1,5 1,9 2,9 4,1 5,6 7,5 10,9 Lw földgáz 1,4 mbar 1,5 1,9 2,9 4,1 5,6 7,5 10,9 S földgáz 1,4 mbar 1,9 2,0 3,2 4,6 6,2 8,4 12,4 Szerviz 25

26 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) Névleges teljesítmény kw 10, ,6 Fúvókanyomás 30/37/50 mbar csatlakozási nyomás esetén Gáz Fúvóka-ø mm-ben PB-gáz 0,8 mbar 4,3 4,4 6,7 9,6 13,0 17,1 25,9 Fúvókanyomás helyiség levegőjétől független üzemmódban Névleges teljesítmény kw 10, ,6 Fúvókanyomás 20/25 mbar csatlakozási nyomás esetén Gáz Fúvóka-ø mm-ben H földgáz 1,25 mbar 1,4 1,9 3,0 4,3 5,8 7,6 11,5 S földgáz 1,4 mbar 1,4 1,9 3,0 4,4 5,9 7,3 11,8 Lw földgáz 1,4 mbar 1,4 1,9 3,0 4,4 5,9 7,3 11,8 S földgáz 1,4 mbar 1,5 2,2 3,4 4,8 6,6 8,2 13,1 Fúvókanyomás 30/37/50 mbar csatlakozási nyomás esetén Gáz Fúvóka-ø mm-ben PB-gáz 0,85 mbar 2,6 3,6 5,6 8,1 11,1 15,2 22 Fontos tudnivaló! A fúvókanyomás táblázatokban megadott értékei az alábbi környezeti feltételek mellett érvényesek: légnyomás: 1013 mbar hőmérséklet: 15 C A Wobbe-számot lásd a 21. oldalon. A maximális fűtőteljesítmény beállítása Fontos tudnivaló! Fűtési üzemhez korlátozható a max. fűtőteljesítmény. A korlátozást a folyamatos szabályozási tartományban lehet beállítani. 26

27 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 01. Kapcsolja ki a szabályozónál lévő hálózati kapcsolót (a fűtőkazán leáll) RESET Forgassa el a tr forgatógombot bal oldali ütközésig. 03. A 06. Forgassa el a tw forgatógomb jobb oldali ütközésig, majd kb. 3 másodperc után forgassa vissza. Megjelenik a SERV kijelzés Oldja (de ne csavarozza ki) az A mérőcsonk csavarját, és csatlakoztassa a nyomásmérőt. 07. Állítsa be a tw forgatógombbal kívánt max. fűtőteljesítményt. A beállított max. fűtőteljesítményt az oszlopdiagramról olvashatja le Nyissa ki a gázelzáró csapot. Helyezze üzembe a kazánt RESET Szerviz Az érték átvételéhhez forgassa a tr forgatógombot bal oldali ütközésig, majd kb. 3 másodperc múlva forgassa vissza. A mentés közben 3 másodpercre a.. kijelzés jelenik meg. 27

28 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 08. A szabályozónál lévő hálózati kapcsolót kapcsolja ki, zárja el a gázelzáró csapot, vegye le a nyomásmérőt és zárja le az A mérőcsonkot. 09. Forgassa a tw és a tr forgatógombot az eredeti állásba. 10. A max. fűtőteljesítmény beállítását írja be a Jegyzőkönyvek táblázatba. 11. Nyissa ki a gázelzáró csapot és helyezze üzembe a készüléket. Veszély A mérőcsonknál kiszivárgó gáz robbanásveszélyt okoz. Ellenőrizze a mérőcsonk gáztömörségét. Az égéstermék elvezetés tömörségvizsgálata (mérés a csatlakozó idomon) A Ha az égést tápláló levegő CO2 koncentrációja nem haladja meg a 0,2%-ot vagy az O2 koncentrációja nem csökken 20,6% alá, akkor az égéstermékcső megfelelően tömörnek számít. Amennyiben a CO2-koncentráció nagyobb, vagy az O2-koncentráció kisebb, akkor ellenőrizze az égéstermékcső nyomását 200 Pa statikus túlnyomásnál. A az égést tápláló levegő mérési helye (bevezetett levegő) 28

29 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) Az égő ellenőrzése és tisztítása Helyiség levegőjétől függő változat F H K B A 01. Kapcsolja ki a G szabályozón lévő hálózati kapcsolót és a hálózati feszültséget. 04. Oldja a G szabályozó reteszét, hajtsa le és vegye le az A burkolatot (lásd a 12. oldalt). 02. Zárja el és biztosítsa a gázcsapot. 05. Húzza ki gyújtóvezeték H és az ionizációs vezeték K dugós csatlakozóját a szabályozónál. 03. Oldja az előlemez reteszét és vegye le. G 06. Húzza ki a földelő vezetéket az E égőből. 29 Szerviz C D 2x E

30 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 07. Csavarozza le a B hővisszaverő lemezeket, és közben vegye ki a csőrögzítő gyűrűket a hővisszaverő lemezből. 08. Csavarozza le a C tűztérfedelet. 09. Oldja ki az F gázégő csatlakozást. 10. Csavarozza ki a D rögzítő anyákat, húzza le az égőt a gázelosztó csővel együtt a menetes csapszegről, majd húzza ki őket elölről a tűztérből. 11. Szükség esetén tisztítsa meg az égőt sűrített levegővel vagy adott esetben szappanoldattal. Öblítse ki tiszta vízzel. Fontos tudnivaló! Ha szappanos oldattal tisztít, vagy vízzel öblít, csavarozza le a gázelosztó csövet, a gyújtó- és az ellenőrző elektródákat. 12. Az új tömítésekkel együtt való beszerelés fordított sorrendben történik. 30

31 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) Helyiség levegőjétől független változat F B H C K A 01. Kapcsolja ki a G szabályozón lévő hálózati kapcsolót és a hálózati feszültséget. 05. Húzza ki gyújtóvezeték H és az ionizációs vezeték K dugós csatlakozóját a szabályozónál. 02. Zárja el és biztosítsa a gázcsapot. 06. Húzza ki a földelő vezetéket az E égőből. 03. Oldja az előlemez reteszét és vegye le. G 04. Oldja a G szabályozó reteszét, hajtsa le és vegye le az A burkolatot (lásd a 12. oldalt). 07. Csavarozza le a B burkolatlemezt. 08. Csavarozza le a C tűztérfedelet. 31 Szerviz D 2x E

32 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 09. Oldja ki az F gázégő csatlakozást. 10. Csavarozza ki a D rögzítő anyákat, húzza le az égőt a gázelosztó csővel együtt a menetes csapszegről, majd húzza ki őket elölről a tűztérből. 12. Az új tömítésekkel együtt való beszerelés fordított sorrendben történik. 11. Szükség esetén tisztítsa meg az égőt sűrített levegővel vagy adott esetben szappanoldattal. Öblítse ki tiszta vízzel. Fontos tudnivaló! Ha szappanos oldattal tisztít, vagy vízzel öblít, csavarozza le a gázelosztó csövet, a gyújtó- és az ellenőrző elektródákat. A gyújtó- és az ionizációs elektróda ellenőrzése 10± ±1 56±1 32

33 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) 1. Ellenőrizze a B gyújtóelektródák és az A ionizációs elektróda kopásának és szennyezettségének a mértékét. 2. Tisztítsa meg a B gyújtóelektródákat egy kisméretű kefével vagy finom szemcsézetű csiszolópapírral. 3. Ellenőrizze a távolságokat. Ha a távolságok nem megfelelőek vagy az elektródák sérültek, akkor cserélje ki az elektródákat. Húzza meg 2 Nm-es meghúzási nyomatékkal az elektródák rögzítőcsavarjait. Szerviz 33

34 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás) A fűtőkazán, ill. a fűtési rendszer leürítése F G H A B C D E A kazántöltő- és ürítőcsap B a fűtési előremenő elzárószelepe C a fűtési visszatérő elzárószelepe D a tároló ürítőcsapja E a hidegvíz elzárószelepe F a tároló-visszatérő elzárószelepe G zárókupak H a tároló-előremenő elzárószelepe 34

35 Első üzembe helyezés, ellenőrzés, karbantartás További tudnivalók a munkafázisokról (folytatás)! Figyelem Forrázásveszély áll fenn. A fűtőkazánt, ill. a fűtőberendezést csak akkor ürítse le, ha a kazánvíz-, ill. a tárolóvíz-hőmérséklet 40 C alatt van. Fontos tudnivaló! A fűtőkazánt, ill. a fűtési rendszert csak akkor szabad leüríteni, ha a váltószelep állítómotorja középállásban van. Amint a váltószelep állítómotorja eléri a középállást, kapcsolja ki a szabályozónál lévő hálózati kapcsolót, hogy ezáltal megakadályozza a szivattyú szárazon futását. 2. Várja meg, amíg a szelep középállásba kerül, majd kapcsolja ki a szabályozó 8 hálózati kapcsolóját. 3. Csatlakoztassa a lefolyótömlőt az A kazántöltő- és ürítőcsaphoz. 4. Zárja el a fűtési előremenő B és a fűtési visszatérő C elzárószelepét, és nyissa ki az A kazántöltő- és ürítőcsapot. Fontos tudnivaló! A fűtőkazánban csekély mennyiségű víz marad vissza. 1. Forgassa el mindkét forgatógombot egyidejűleg balra ütközésig. A váltószelep állítómotorja középállásba megy. Ürítés a használati melegvíz oldalon 2x 1. Hajtsa le a K szabályozót. 2. Oldjon meg két csavart, majd húzza előre az L szabályozótartót. 3. Zárja el az E hidegvíz és a H tároló-előremenő elzárószelepet. 4. Nyissa ki a D ürítőcsapot, és várja meg, amíg a vízfolyás eláll. Szerviz K K szabályozó L szabályozótartó L 5. Zárja el az F tároló-visszatérő elzárószelepet és nyissa meg a G kupakot. 35
