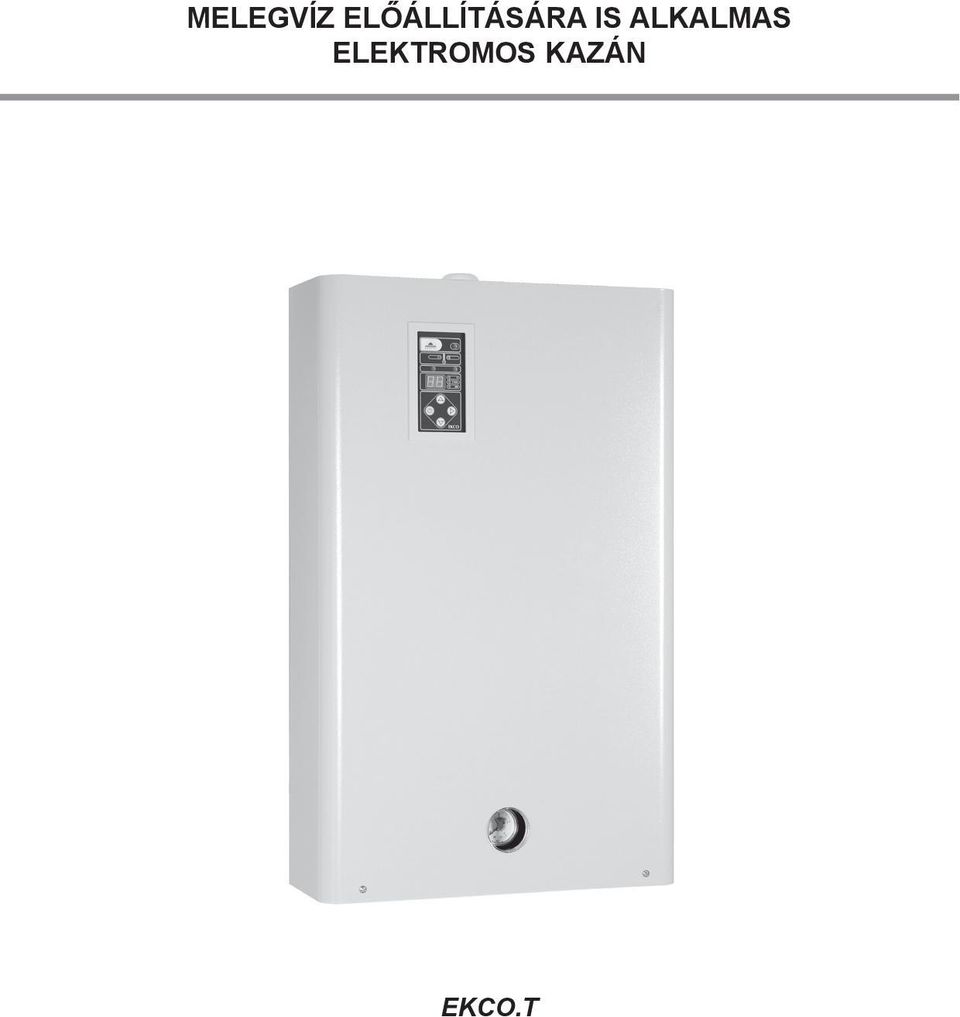

1 MELEGVÍZ ELŐÁLLÍTÁSÁRA IS ALKALMAS ELEKTROMOS KAZÁN EKCO.T

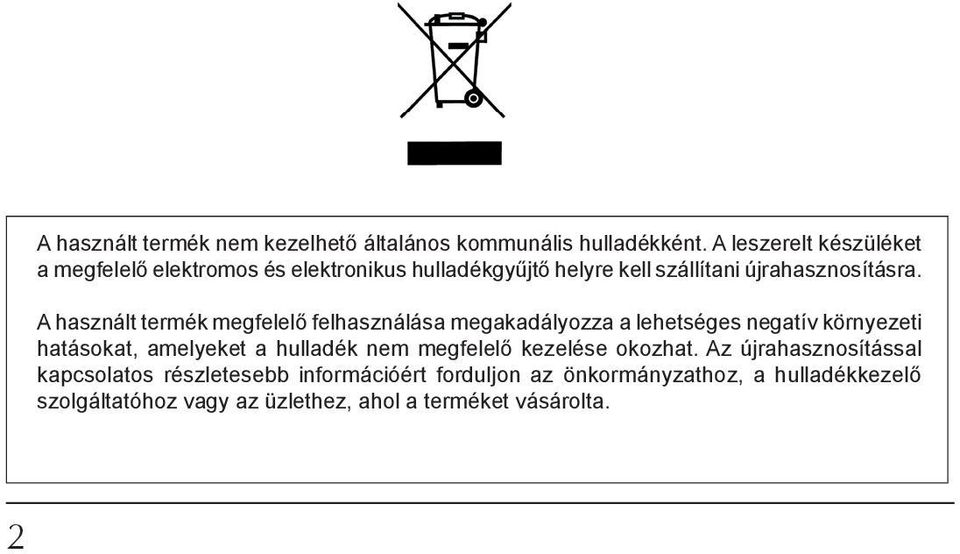

2 A használt termék nem kezelhető általános kommunális hulladékként. A leszerelt készüléket a megfelelő elektromos és elektronikus hulladékgyűjtő helyre kell szállítani újrahasznosításra. A használt termék megfelelő felhasználása megakadályozza a lehetséges negatív környezeti hatásokat, amelyeket a hulladék nem megfelelő kezelése okozhat. Az újrahasznosítással kapcsolatos részletesebb információért forduljon az önkormányzathoz, a hulladékkezelő szolgáltatóhoz vagy az üzlethez, ahol a terméket vásárolta. 2

3 Biztonsági utasítások 1. Olvassa el és tartsa be a beszerelési és üzemeltetési utasításokat, hogy hosszú élettartamot és megbízható működést biztosítson a kazánnak. 2. Az elektromos bekötést hatékonyan kell elvégezni megfelelve a vonatkozó elektronikus bekötési szabályoknak. 3. Megfelelő méretű tágulási tartállyal felszerelt vizes központi fűtési rendszer szükséges, ami megfelel a hidraulikus beszerelés szabályainak. 4. A vizes központi fűtés rendszert át kell mosni a kazán bekötése előtt. 5. Ne szereljen semmilyen gátló szerelvényt (pl: szelep) a biztonsági szelep kimenetére. 6. A kazánt egyenletes falfelületre kell szerelni. 7. A kazánt tilos nedves vagy robbanásveszélynek kitett helyre beszerelni. 8. A kazán beszerelését elektromos és hidraulikus beszerelését csak képzett szakember végezheti. 9. A beszerelési munkák csak kikapcsolt elektromos- és vízellátás esetén végezhetőek el. 10. Az elektromos beszereléshez rendelkezni kell életvédelmi relével és egyéb megoldásokkal, amik biztosítják a kazán leoldását az áramforrásról. (a pólusok közti távolság nem lehet kisebb 3 mm-nél). 11. A kazánt gyárilag beállították a központi fűtéssel való üzemre. Ha melegvíz tároló tartállyal használja a kazánt változtassa meg a gyári beállításokat ( Haladó beállítások ). 12. Ne eressze le a vizet a központi fűtési rendszerből a fűtési szezon végén. 13. A kezelőfelületet hagyja készenléti módban és ne csatlakoztassa le a készüléket az elektromos hálózatról a fűtési szezonok között. A készüléket nem használhatják csökkent fizikai, érzékszervi vagy mentális képességgel rendelkező személyek valamint olyanok, akik nem rendelkeznek a megfelelő tudással vagy tapasztalattal, hacsak nem felügyeli vagy utasítja őket egy olyan személy, aki viseli a felelősséget a biztonságukért. Biztosítani kell, hogy gyermekek ne játszhassanak a készülékkel HU-030B_f. 3

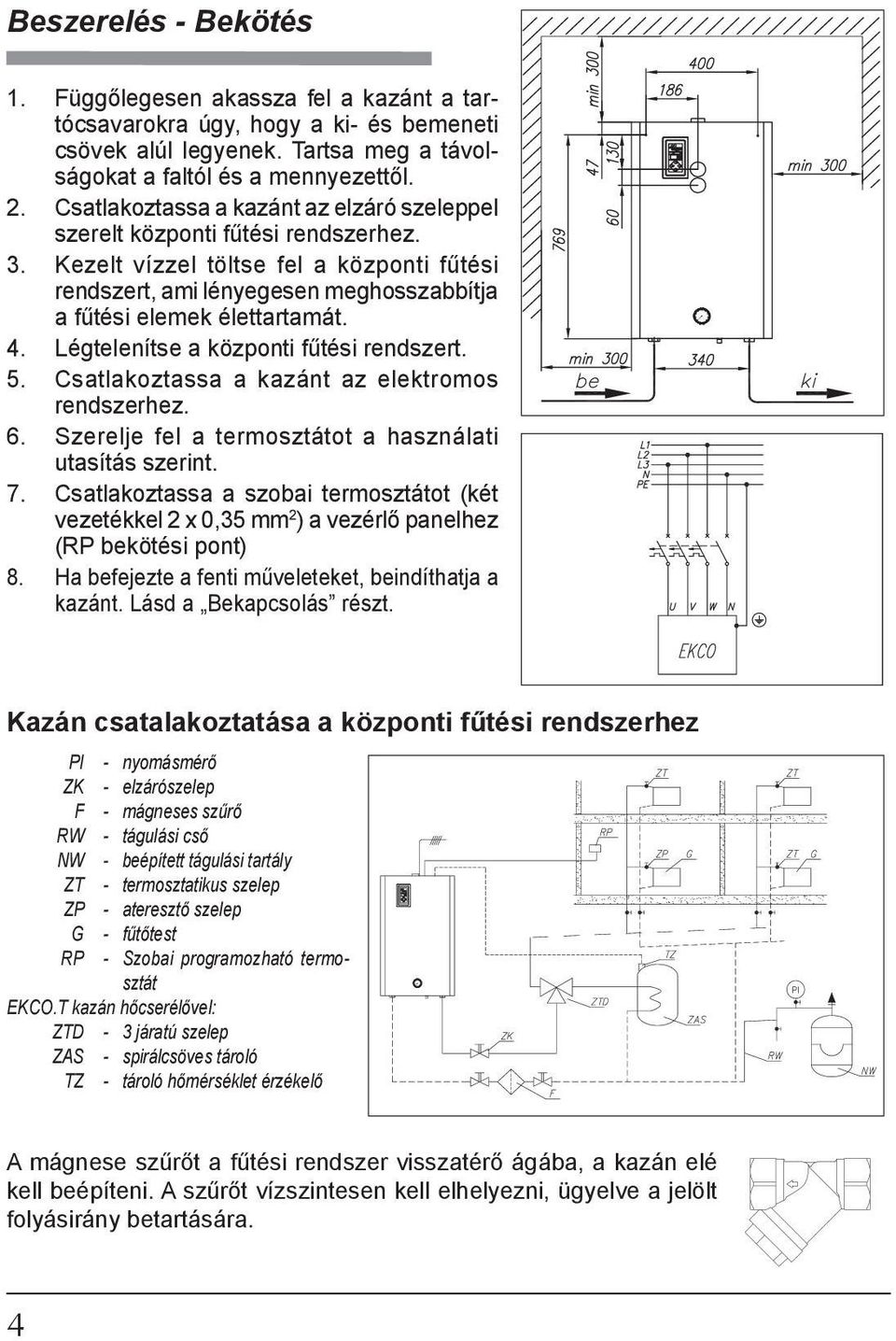

4 Beszerelés - Bekötés 1. Függőlegesen akassza fel a kazánt a tartócsavarokra úgy, hogy a ki- és bemeneti csövek alúl legyenek. Tartsa meg a távolságokat a faltól és a mennyezettől. 2. Csatlakoztassa a kazánt az elzáró szeleppel szerelt központi fűtési rendszerhez. 3. Kezelt vízzel töltse fel a központi fűtési rendszert, ami lényegesen meghosszabbítja a fűtési elemek élettartamát. 4. Légtelenítse a központi fűtési rendszert. 5. Csatlakoztassa a kazánt az elektromos rendszerhez. 6. Szerelje fel a termosztátot a használati utasítás szerint. 7. Csatlakoztassa a szobai termosztátot (két vezetékkel 2 x 0,35 mm 2 ) a vezérlő panelhez (RP bekötési pont) 8. Ha befejezte a fenti műveleteket, beindíthatja a kazánt. Lásd a Bekapcsolás részt. be ki Kazán csatalakoztatása a központi fűtési rendszerhez PI - nyomásmérő ZK - elzárószelep F - mágneses szűrő RW - tágulási cső NW - beépített tágulási tartály ZT - termosztatikus szelep ZP - ateresztő szelep G - fűtőtest RP - Szobai programozható termosztát EKCO.T kazán hőcserélővel: ZTD - 3 járatú szelep ZAS - spirálcsöves tároló TZ - tároló hőmérséklet érzékelő A mágnese szűrőt a fűtési rendszer visszatérő ágába, a kazán elé kell beépíteni. A szűrőt vízszintesen kell elhelyezni, ügyelve a jelölt folyásirány betartására. 4

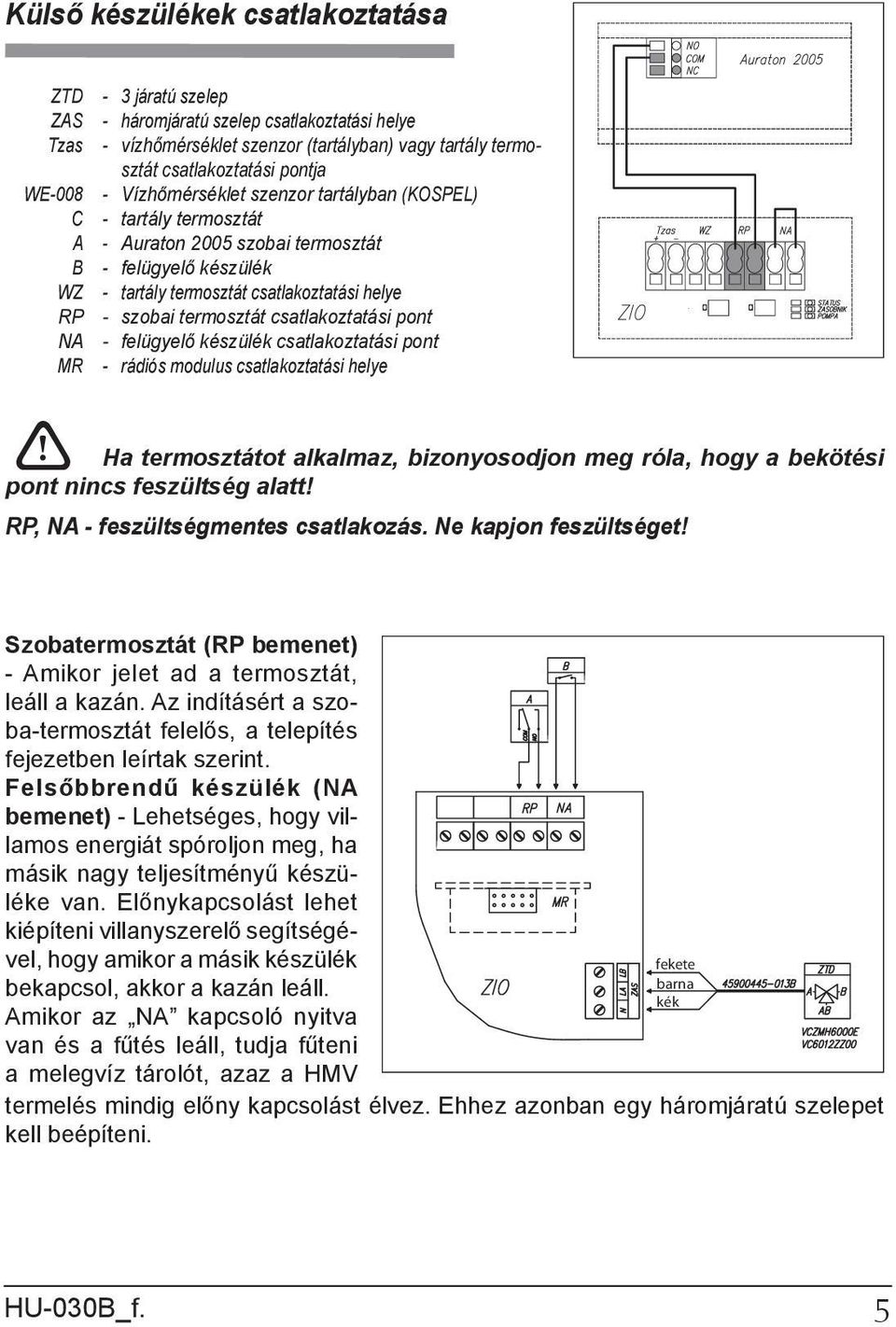

5 Külső készülékek csatlakoztatása ZTD ZAS Tzas WE-008 C A B WZ RP NA MR - 3 járatú szelep - háromjáratú szelep csatlakoztatási helye - vízhőmérséklet szenzor (tartályban) vagy tartály termosztát csatlakoztatási pontja - Vízhőmérséklet szenzor tartályban (KOSPEL) - tartály termosztát - Auraton 2005 szobai termosztát - felügyelő készülék - tartály termosztát csatlakoztatási helye - szobai termosztát csatlakoztatási pont - felügyelő készülék csatlakoztatási pont - rádiós modulus csatlakoztatási helye! Ha termosztátot alkalmaz, bizonyosodjon meg róla, hogy a bekötési pont nincs feszültség alatt! RP, NA - feszültségmentes csatlakozás. Ne kapjon feszültséget! Szobatermosztát (RP bemenet) - Amikor jelet ad a termosztát, leáll a kazán. Az indításért a szoba-termosztát felelős, a telepítés fejezetben leírtak szerint. Felsőbbrendű készülék (NA bemenet) - Lehetséges, hogy villamos energiát spóroljon meg, ha másik nagy teljesítményű készüléke van. Előnykapcsolást lehet kiépíteni villanyszerelő segítségével, hogy amikor a másik készülék bekapcsol, akkor a kazán leáll. Amikor az NA kapcsoló nyitva van és a fűtés leáll, tudja fűteni a melegvíz tárolót, azaz a HMV fekete barna kék termelés mindig előny kapcsolást élvez. Ehhez azonban egy háromjáratú szelepet kell beépíteni. HU-030B_f. 5

6 Haladó beállítások A haladó beállításokhoz kapcsolja a vezérlő panelt készenléti üzemmódba (nyomja le, és tartsa lenyomva a gombot 3 másodpercig, majd nyomja le, és tartsa lenyomva a,gombot és nyomja meg a -t. A paraméter kiválasztásához nyomja meg a, vagy gombot, így meg tudja változtatni az értékeket: - A szivattyú kétféle módban tud dolgozni. Automatikus módban (PA), vagy kézi üzemmódban (Pr), ahol a szivattyú folyamatosan működik. - A fűtőelemek maximális teljesítménnyel működnek. (nincs lehetőség a módo - sításukra). - Az egység jellemzői: (no) hőmérséklet beállítások C között, (Po) hőmérséklet beállítások C között (HMV tároló nélkül), - Ha a készülék téli üzemmódban működik, megjelenik a kilépő víz hőmérséklete. (to) - megjeleníti a kazánból kilépő víz hőmérsékletét (t.o.) - megjeleníti a jobb és bal oldali fűtőegységből kilépő víz hőmérsékletét - A kaszkád kapcsolás működése: (r0) egyedüli munkaegység, melyet a fő tartományvezérlő nem ismeri föl. (r1) kaszkád működése. - Több egység működhet kaszkádban. Az értéke csak akkor változtatható, ha úgy van beállítva az egység, hogy kaszkádban működjön. (Ax), x a kaszkádba kötött egységek száma. - A fűtött közeg hőmérséklete, amely a HMV tárolót látja el melegvízzel. (kezdve a központi fűtés üzemmódtól) A központi fűtési üzemmódban be lehet úgy állítani a hőmérsékletet, C között közepes tartományban. 0 C beállításnál, kikapcsolja a tároló fűtési üzemmódot. - A fűtőegység teljesítménye (I jelzőfény világít, 8. ábra) - Maximális teljesítmény a HMV tároló felé. (A és I jelzőfények világítanak, 8. ábra) A kilépéshez és a beállítások mentéséhez, nyomja meg a gombot.. 6

7 Beindítás 1. Nyissa ki az NA bemenetet. 2. Állítsa a szivattyút manuális üzemmódba. 3. Kapcsolja be a kazánt (nyomja meg a gombot ). 4. Ellenőrizze hogy a megfelelő közép átfolyási arányt elérte-e (A B jelzőfény folyamatosan világít. A szivattyúnak rövid működési idő után le kell légtelenítenie magát, ha szükséges légtelenítse le a szivattyút a következő módon: zárja el az elzárószelepet, állítsa a szivattyút a legmagasabb fokozatra, óvatosan vegye ki a szellőztető dugót, másodperc múlva tegye vissza a dugót, nyissa ki az elzárószelepet. 5. Kapcsolja ki a kazánt. (tartsa a gombot 2 másodpercig benyomva) 6. Csatlakoztassa a programozott szobai termosztátot vagy az NA csatlakozókat. 7. Állítsa a szivattyút automatikus üzemmódba (Lásd. Haladó beállítások részben). 8. Kapcsolja be a kazánt (nyomja meg a gombot. 9. Állítsa be a közeg hőmérsékletét a kívánt értékre (Lásd. a Üzemeltetés részben). Egyedi beindítás (ha a rendszer fagyálló oldattal van feltöltve) Átfolyási arány mérési hiba jelentkezhet, ha alacsony környezeti hőmérsékleten indítja be a készüléket. Ezt a hibát okozhatják a fagyálló oldat fizikai tulajdonságai. Ha a B jelzőfény villog és az elzáró szelepek nyitva vannak el kell zárnia az NA és RP kapcsolatokat, ami automatikusan beindítja az Egyedi beindítási eljárást. Ennek eredményeként a közeg felmelegszik olyan hőmérsékletűre, hogy a megfelelő átfolyási arány értéket lehessen leolvasni. Ennek időtartama függ a rendszer kapacitásától és és a rendszeren belüli hőmérséklettől. Amikor a vezérlő panel kijelzője a kiválasztott paramétereket és a ( -, -- ) jeleket mutatja felváltva, azt jelenti, hogy az eljárás elkezdődött. Az eljárás automatikusan befejeződik és a normál üzem elkezdődik, amint eléri a minimum átfolyási arányt. HU-030B_f. 7

8 Vezérlő panel A - melegvíz tároló jelzője. B - szivattyú és áramlásjelző kijelzője. C - a fűtés és a szoba-termosztát kijelző. D - a belépő víz hőmérséklet kijelzője. E - a kilépő víz hőmérséklet kijelzője. F - a víz középhőmérséklet kijelzője. G, H, I - a tényleges adat kijelzők. J - digitális kijelző. K - a középhőmérséklet kijelzője. (HMV tárolónál) L - nyomógombok. A vezérlőpanel két területre van osztva: a jelző terület (elemei: A - K), és a kezelő terület (L). A felhasználó három üzemmód közül választhat. Készenléti, téli (központi fűtés, vagy központi fűtés és HMV termelés), nyári (csak HMV előállításra). Készenléti mód Álló üzemmódban (a kijelzőn minden jelző alszik) a szivattyú minden nap 15 percre bekapcsol, ami egyfajta védelem a szivattyú leblokkolódása ellen. A vezérlő ilyen módba történő beállítása a gomb megnyomása és 2 másodpercen át történő lenyomása eredményezi. Emlékezni kell rá, hogy a fűtési szezonok közti szünetekben nem szabad lekapcsolni a tápellátást a kazánról. A szivattyú bekapcsolásának az elkerülése végett az esti órákban a fűtési szezonokon kívül, a vezérlő álló üzemmódba történő átkapcsolását nappal kell végrehajtani. Azt a szabályt kell alkalmazni, hogy a vezérlő átkapcsolási ideje a szivattyú bekapcsolási ideje is egyben, ami minden nap rendszeresen megismétlődik. Téli üzemmód A, gomb megnyomása, amikor a vezérlő álló üzemmódban található, a központi fűtés vagy a központi fűtés + meleg víz téli üzemmódba történő áttérését eredményezi (attól függően, hogy a kazán csatlakoztatva van-e a tartályhoz). A digitális kijelzőn kijelzésre kerül a központi fűtés beállítási hőmérséklete. A vezérlő központi fűtés hőmérséklet beállítás módban van (világít az F jelző). gombok megnyomása a beállítás megfelelő növekedését vagy csökkentését eredményezi C tartományban. A kazán komfortos és gazdaságos működésének az eléréséhez a rendszerben a közeg hőmérsékletet a külső hőmérséklettől függően kell beállítani, figyelembe véve a fűtött létesítmény paramétereitől (létesítmény szerkezete, hőszigetelési együttható, falak üvegezése). A kazán előremenő víz hőmérsékletének az optimális beállítása lehetőséget nyújt az üzemeltetési költségek csökkentésére (elektromos energia felhasználás csökkentése). Téli üzemmódban a központi fűtés + meleg víz fűtőközegét a háromjáratú szelep irányítja a központi fűtés keringésébe vagy a tartály csőkígyójába. Emlékezni kell rá, hogy a legfontosabb az indirekt tároló tartály munkája, ennek fűtése alatt a központi fűtés rendszere nem kap meleg vizet. A HMV termelésre 8

9 mindig a kazán névleges teljesítményének 1/3-át fordítja. Módosíthatja, hogy a kazán a legnagyobb teljesítménnyel fűtse a HMV tárolót, de ehhez át kell programozni a speciális egységet. Amennyiben a meleg víz tartályában a víz hőmérsékletének a méréséhez WE- 008 érzékelőt használt (a Kospel cég ajánlatában érhető el) és a Tzas bemenethez lett csatlakoztatva a ZIO egységben, akkor a módba tér át (ég a K jelző). A digitális kijelzőn (J) kijelzésre kerül a meleg víz tartályban lévő víz hőmérsékletének a beállítása. A gombok megnyomása a hőmérséklet megfelelő növekedésével vagy csökkenésével jár. Amennyiben a tartályban lévő víz hőmérsékletének a méréséhez termosztátot használt (a ZIO egységben a WZ bemenethez csatlakoztatva), akkor a hőmérséklet beállítása nem elérhető a panelen. Annak szabályozását a tartály termosztátján kell végrehajtani. A gomb újból történő megnyomása a kazán munkaparaméterei értékeinek a bemutató opciójára tér át, sorrendben: bemenő hőmérséklet (világítanak a G, D és F jelzők), kimenő hőmérséklet (világítanak a G, D és F jelzők), közeg kazánon történő átfolyása (világít a H jelző) és a bekapcsolt teljesítmény (világít az I jelző). A bekapcsolt teljesítmény nézése során emlékezni kell arra, hogy a kijelzett értékek tájékoztató jelleggel bírnak. A gomb újból történő megnyomása a központ fűtés közeg hőmérsékletének a beállítási opciójára tér át. A gombok közül valamelyik megnyomása a paraméterek nézése során a központi fűtés közeg hőmérsékletének a beállítási módjára való visszatérését eredményezi. Az aktuális üzemi opcióra való tekintet nélkül (beállítás, nézet) az A, B és C jelzők az alábbiakat jelzik: világít az A jelző a kazán az indirekt tárolót fűti, világít a B jelző bekapcsolt szivattyú és a közeg megfelelő átfolyása a kazánon. A villogó jelző a közeg átfolyásának hiányára vagy a túl kicsi átfolyásra utal. Ez meghibásodásra utal, amely nem teszi lehetővé a fűtő patron bekapcsolását, zölden világít a C jelző lehetővé teszi a szoba szabályozó számára a fűtést valamint a közeg kívánt hőmérsékletének az elérését a kazánban, pirosan világít a C jelző fűtés bekapcsolása, nem világít a C jelző a szoba szabályozó által blokkolt fűtés, a helyiség hőmérséklete elérte a kívánt értéket. Nyári üzemmód A nyári üzemmód indításához, nyomja meg, a gombot. (amikor a fő nézetben a téli üzemmód van bekapcsolva). Ez az üzemmód csak akkor érhető el, ha a kazán össze van kapcsolva egy melegvíztárolóval. Ekkor a fűtőközeg a tárolóban lévő fűtőcsőkígyóba irányul. Ebben az üzemmódban, a 3 járatú szelep a melegvizet a tárolóba vezeti. A nyári üzemmódot a fűtési szezon után kell használni. A víz hőmérséklete csak akkor mutatja meg, ha a WE-008 érzékelőt szerelt fel. (amit csatlakoztatni kell tzas bemenettel a ZIO panelen) Ahhoz, hogy beállítsa a víz kívánt hőmérsékletét, nyomja meg a vagy gombot. Ha egyéb termosztát vezérli a tárolót (WZ bemenettel csatlakozik a ZIO panelen), akkor a hőmérséklet beállítások a vezérlő panelen nem érhetőek el. A digitális kijelző értéket mutat. A hőmérséklet beállítható a tároló termosztátján. A belépő és kilépő hőmérséklet nézete, az áramlási sebesség nézete, a teljesítmény érték nézete és a gomb nem működik. Ahhoz, hogy téli üzemmódba kapcsoljon, nyomja meg a gombot. HU-030B_f. 9

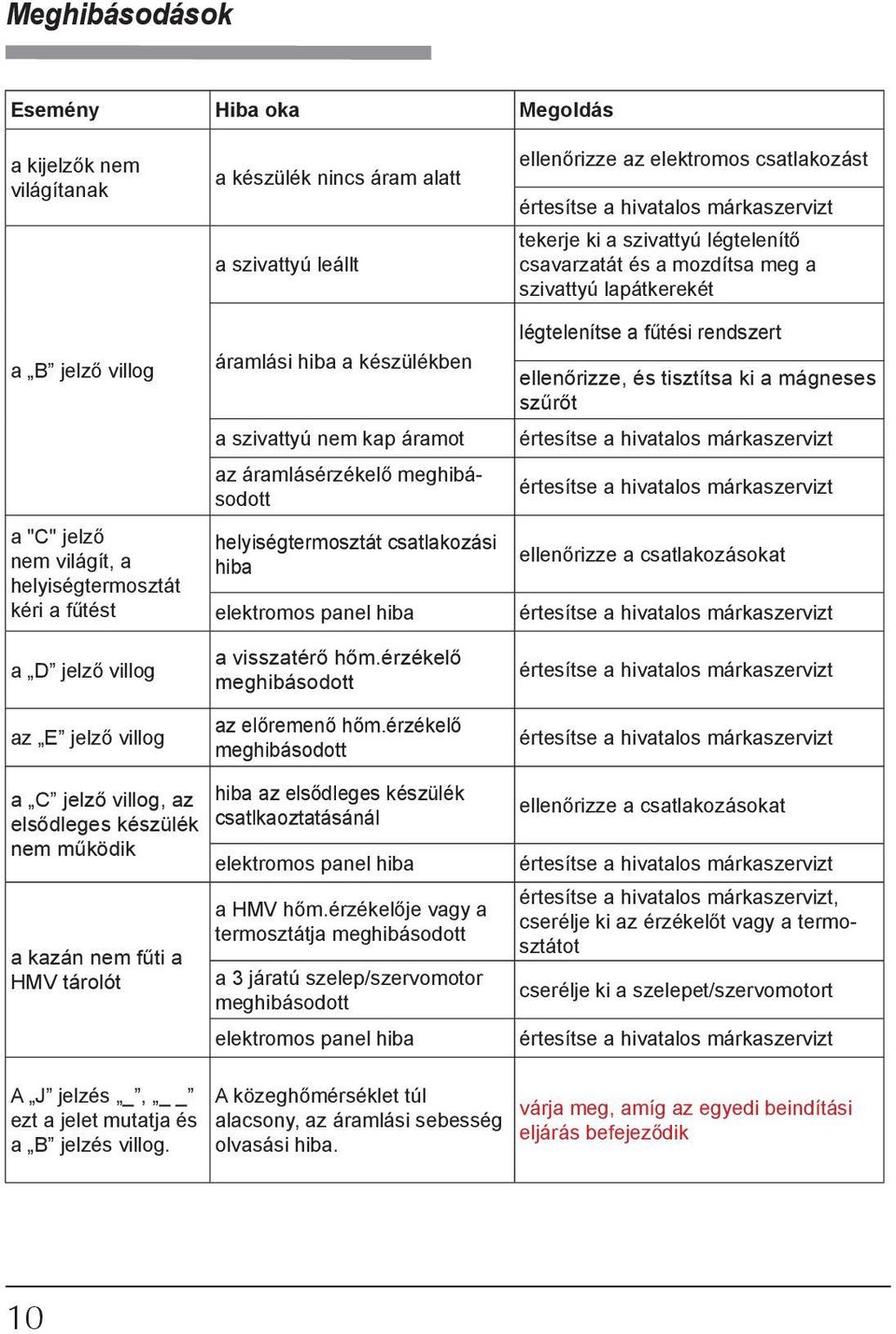

10 Meghibásodások Esemény Hiba oka Megoldás a kijelzők nem világítanak a B jelző villog a "C" jelző nem világít, a helyiségtermosztát kéri a fűtést a D jelző villog az E jelző villog a készülék nincs áram alatt a szivattyú leállt áramlási hiba a készülékben a szivattyú nem kap áramot az áramlásérzékelő meghibásodott helyiségtermosztát csatlakozási hiba elektromos panel hiba a visszatérő hőm.érzékelő meghibásodott az előremenő hőm.érzékelő meghibásodott ellenőrizze az elektromos csatlakozást tekerje ki a szivattyú légtelenítő csavarzatát és a mozdítsa meg a szivattyú lapátkerekét légtelenítse a fűtési rendszert ellenőrizze, és tisztítsa ki a mágneses szűrőt ellenőrizze a csatlakozásokat a C jelző villog, az elsődleges készülék nem működik a kazán nem fűti a HMV tárolót hiba az elsődleges készülék csatlkaoztatásánál elektromos panel hiba a HMV hőm.érzékelője vagy a termosztátja meghibásodott a 3 járatú szelep/szervomotor meghibásodott elektromos panel hiba ellenőrizze a csatlakozásokat, cserélje ki az érzékelőt vagy a termosztátot cserélje ki a szelepet/szervomotort A J jelzés _, ezt a jelet mutatja és a B jelzés villog. A közeghőmérséklet túl alacsony, az áramlási sebesség olvasási hiba. várja meg, amíg az egyedi beindítási eljárás befejeződik 10

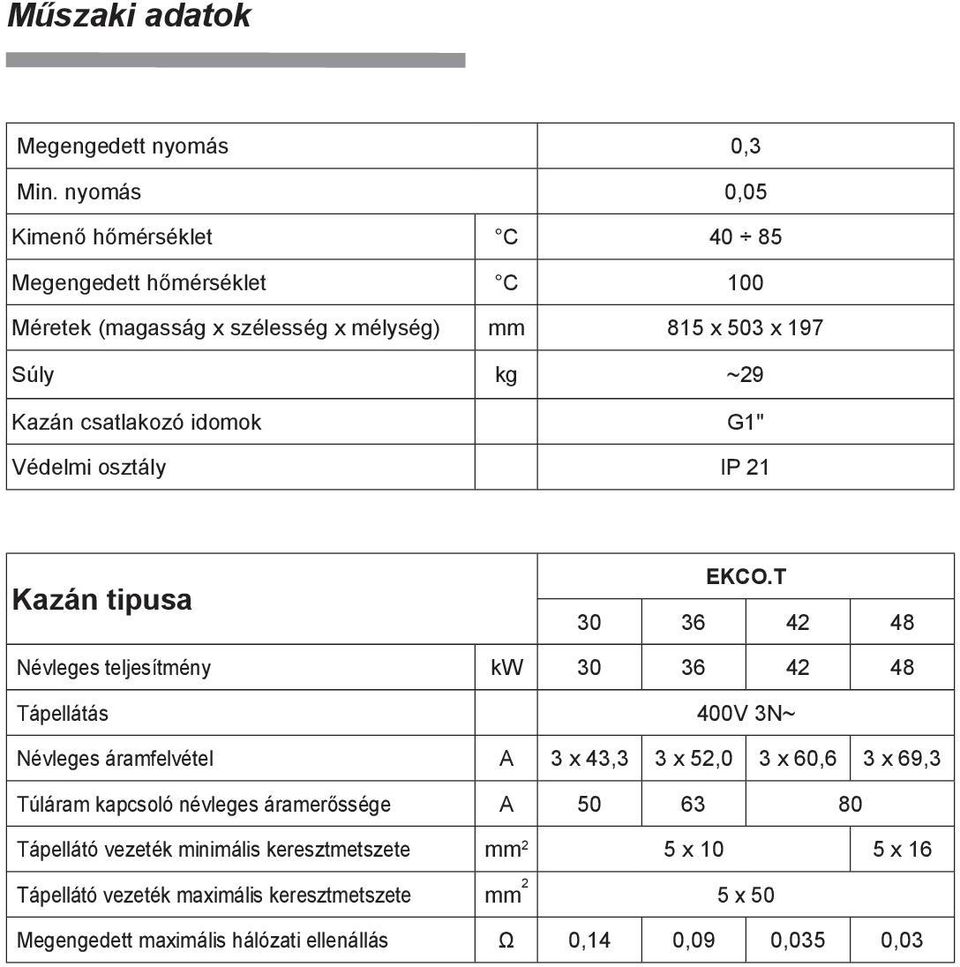

11 Műszaki adatok Megengedett nyomás 0,3 Min. nyomás 0,05 Kimenő hőmérséklet C Megengedett hőmérséklet C 100 Méretek (magasság x szélesség x mélység) mm 815 x 503 x 197 Súly kg ~29 Kazán csatlakozó idomok G1" Védelmi osztály IP 21 EKCO.T Kazán tipusa Névleges teljesítmény kw Tápellátás 400V 3N~ Névleges áramfelvétel A 3 x 43,3 3 x 52,0 3 x 60,6 3 x 69,3 Túláram kapcsoló névleges áramerőssége A Tápellátó vezeték minimális keresztmetszete mm 2 5 x 10 5 x 16 Tápellátó vezeték maximális keresztmetszete mm 2 5 x 50 Megengedett maximális hálózati ellenállás Ω 0,14 0,09 0,035 0,03

12 KOSPEL S.A. ul. Olchowa Koszalin tel info@kospel.pl
