1 KÖZPONTI FŰTÉSŰ ELEKṮROMOS KAZÁN

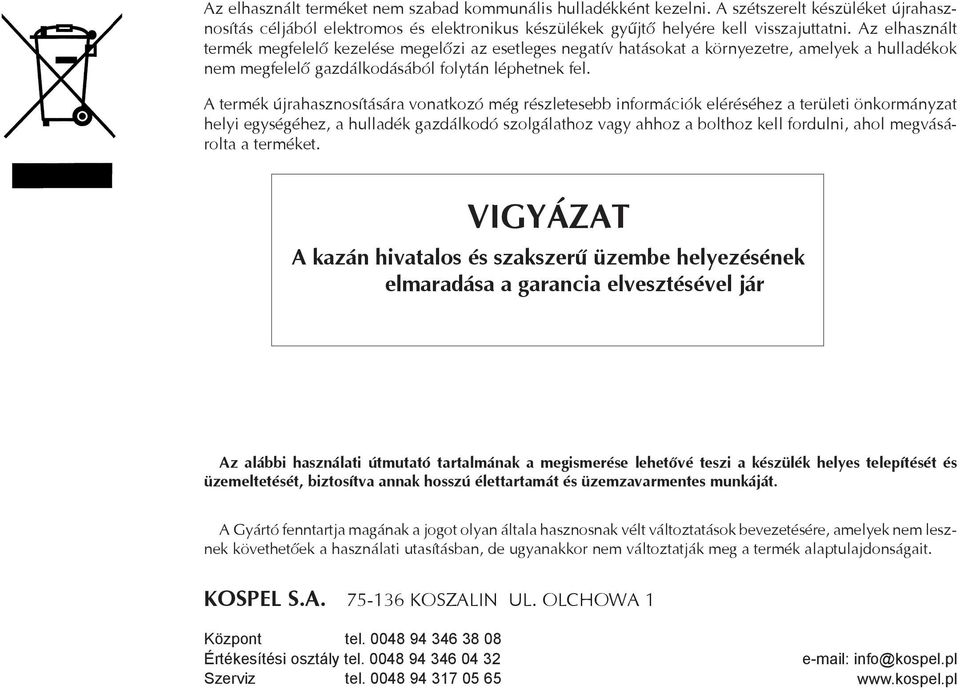

2 Az elhasznált terméket nem szabad kommunális hulladékként kezelni. A szétszerelt készüléket újrahasznosítás céljából elektromos és elektronikus készülékek gyűjtő helyére kell visszajuttatni. Az elhasznált termék megfelelő kezelése megelőzi az esetleges negatív hatásokat a környezetre, amelyek a hulladékok nem megfelelő gazdálkodásából folytán léphetnek fel. A termék újrahasznosítására vonatkozó még részletesebb információk eléréséhez a területi önkormányzat helyi egységéhez, a hulladék gazdálkodó szolgálathoz vagy ahhoz a bolthoz kell fordulni, ahol megvásárolta a terméket. VIGYÁZAT A kazán hivatalos és szakszerű üzembe helyezésének elmaradása a garancia elvesztésével jár Az alábbi használati útmutató tartalmának a megismerése lehetővé teszi a készülék helyes telepítését és üzemeltetését, biztosítva annak hosszú élettartamát és üzemzavarmentes munkáját. A Gyártó fenntartja magának a jogot olyan általa hasznosnak vélt változtatások bevezetésére, amelyek nem lesznek követhetőek a használati utasításban, de ugyanakkor nem változtatják meg a termék alaptulajdonságait. KOSPEL S.A KOSZALIN UL. OLCHOWA 1 Központ tel Értékesítési osztály tel Szerviz tel info@kospel.pl

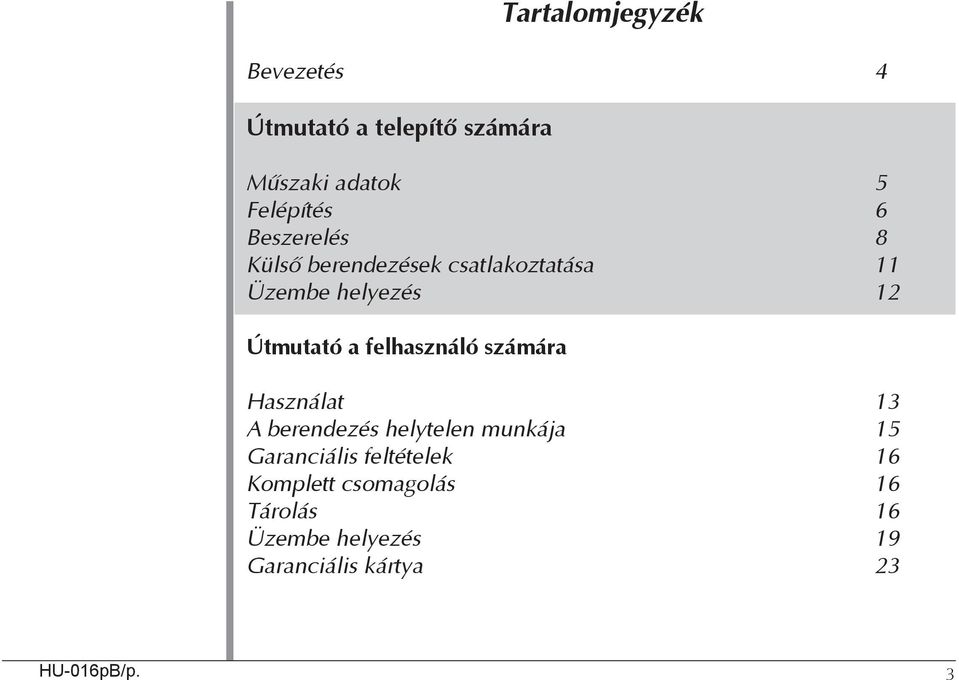

3 Tartalomjegyzék Bevezetés 4 Útmutató a telepítő számára Műszaki adatok 5 Felépítés 6 Beszerelés 8 Külső berendezések csatlakoztatása 11 Üzembe helyezés 12 Útmutató a felhasználó számára Használat 13 A berendezés helytelen munkája 15 Garanciális feltételek 16 Komplett csomagolás 16 Tárolás 16 Üzembe helyezés 19 Garanciális kártya 23 HU-016pB/p. 3

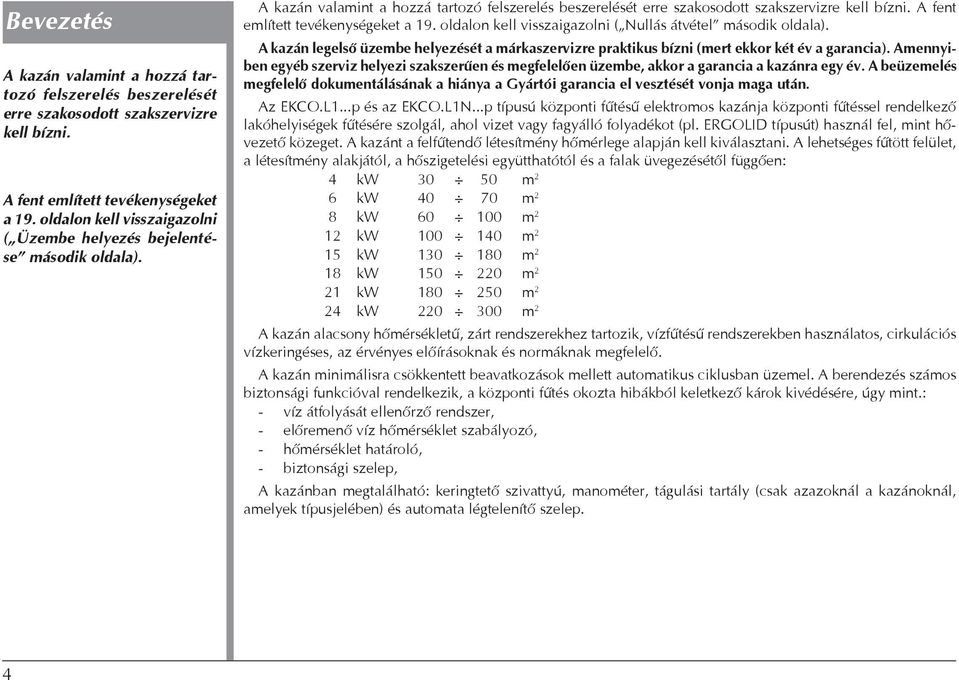

4 Bevezetés A kazán valamint a hozzá tartozó felszerelés beszerelését erre szakosodott szakszervizre kell bízni. A fent említett tevékenységeket a 19. oldalon kell visszaigazolni ( Üzembe helyezés bejelentése második oldala). A kazán valamint a hozzá tartozó felszerelés beszerelését erre szakosodott szakszervizre kell bízni. A fent említett tevékenységeket a 19. oldalon kell visszaigazolni ( Nullás átvétel második oldala). A kazán legelső üzembe helyezését a márkaszervizre praktikus bízni (mert ekkor két év a garancia). Amennyiben egyéb szerviz helyezi szakszerűen és megfelelően üzembe, akkor a garancia a kazánra egy év. A beüzemelés megfelelő dokumentálásának a hiánya a Gyártói garancia el vesztését vonja maga után. Az EKCO.L1...p és az EKCO.L1N...p típusú központi fűtésű elektromos kazánja központi fűtéssel rendelkező lakóhelyiségek fűtésére szolgál, ahol vizet vagy fagyálló folyadékot (pl. ERGOLID típusút) használ fel, mint hővezető közeget. A kazánt a felfűtendő létesítmény hőmérlege alapján kell kiválasztani. A lehetséges fűtött felület, a létesítmény alakjától, a hőszigetelési együtthatótól és a falak üvegezésétől függően: 4 kw m 2 6 kw m 2 8 kw m 2 12 kw m 2 15 kw m 2 18 kw m 2 21 kw m 2 24 kw m 2 A kazán alacsony hőmérsékletű, zárt rendszerekhez tartozik, vízfűtésű rendszerekben használatos, cirkulációs vízkeringéses, az érvényes előírásoknak és normáknak megfelelő. A kazán minimálisra csökkentett beavatkozások mellett automatikus ciklusban üzemel. A berendezés számos biztonsági funkcióval rendelkezik, a központi fűtés okozta hibákból keletkező károk kivédésére, úgy mint.: - víz átfolyását ellenőrző rendszer, - előremenő víz hőmérséklet szabályozó, - hőmérséklet határoló, - biztonsági szelep, A kazánban megtalálható: keringtető szivattyú, manométer, tágulási tartály (csak azazoknál a kazánoknál, amelyek típusjelében) és automata légtelenítő szelep. 4

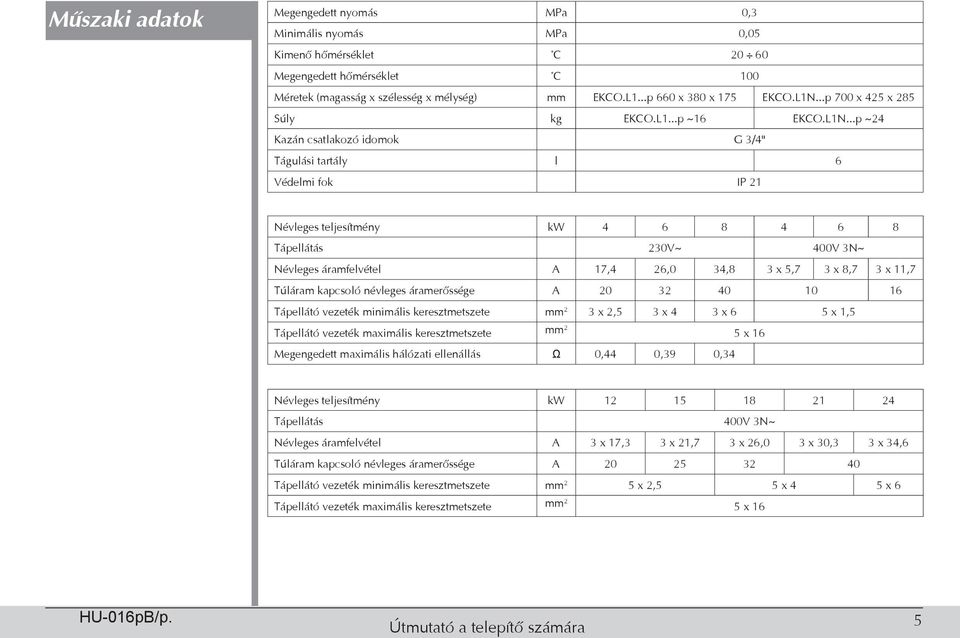

5 Műszaki adatok Megengedett nyomás MPa 0,3 Minimális nyomás MPa 0,05 Kimenő hőmérséklet C Megengedett hőmérséklet C 100 Méretek (magasság x szélesség x mélység) mm EKCO.L1...p 660 x 380 x 175 EKCO.L1N...p 700 x 425 x 285 Súly kg EKCO.L1...p ~16 EKCO.L1N...p ~24 Kazán csatlakozó idomok G 3/4" Tágulási tartály l 6 Védelmi fok IP 21 Névleges teljesítmény kw Tápellátás 230V~ 400V 3N~ Névleges áramfelvétel A 17,4 26,0 34,8 3 x 5,7 3 x 8,7 3 x 11,7 Túláram kapcsoló névleges áramerőssége A Tápellátó vezeték minimális keresztmetszete mm 2 3 x 2,5 3 x 4 3 x 6 5 x 1,5 Tápellátó vezeték maximális keresztmetszete mm 2 5 x 16 Megengedett maximális hálózati ellenállás Ω 0,44 0,39 0,34 Névleges teljesítmény kw Tápellátás 400V 3N~ Névleges áramfelvétel A 3 x 17,3 3 x 21,7 3 x 26,0 3 x 30,3 3 x 34,6 Túláram kapcsoló névleges áramerőssége A Tápellátó vezeték minimális keresztmetszete mm 2 5 x 2,5 5 x 4 5 x 6 Tápellátó vezeték maximális keresztmetszete mm 2 5 x 16 HU-016pB/p. Útmutató a telepítő számára 5

6 Felépítés 1. rajz Háromfázisú EKCO.L1...p kazán felépítése 1 - fűtő patron 2 - átfolyás érzékelő 3 - manométer 4 - biztonsági szelep 5 - keringtető szivattyú 6 - hőmérséklet határoló 7 - bemenő csatlakozó 8 - kimenő csatlakozó 9 - ZIO panel 10 - teljesítmény együttes 11 - automata légtelenítő szelep 12 - vezérlőpanel PF - fázisvezetékek csatlakoztatási helye PN - védő és neutrális vezetékek csatlakoztatási helye WP - vezetékek kazánba dobozába való bevezetésének a helye M - kazán felerősítésére szolgáló nyílások RP - szoba termosztát csatlakoztatási helye 1 Az EKCO.L1...p és az EKCO.L1N...p típusú elektromos kazán az alábbi alapegyüttesekből készült: - fűtő patron [1], ahol a fűtőelemek a keringő vizet fűtik - vezérlőpanel [12], amely a kazán munkáját ellenőrzi - keringtető szivattyú [5], amelynek a fűtő közeget kazánon és a fűtési rendszer egyéb elemein keresztül keringeti. A kazánban károsodás vagy sérülés elleni bizto sági megoldások: - hőmérséklet határoló [6], amelyik lekapcsolja a kazánról az elektromos tápellátást, amenynyiben a hőmérséklet meghaladja a 75 0 C hőmérsékletet a fűtőegyüttesben; a hőmérséklet határoló működésbe lépése után lehetetlen a kazán üzemeltetése, - átfolyás érzékelő [2], amelyik a kívánt átfolyás elérése után lehetővé teszi a kazán munkáját, - biztonsági szelep [4], amelyik a központi fűtés rendszerben a megengedett munkanyomás túllépése esetén lép működésbe. 6 Útmutató a telepítő számára

7 2. rajz Háromfázisú EKCO.L1N...p kazán felépítése 1 - fűtő patron 2 - átfolyás érzékelő 3 - manométer 4 - biztonsági szelep 5 - keringtető szivattyú 6 - hőmérséklet határoló 7 - bemenő csatlakozó 8 - kimenő csatlakozó 9 - ZIO panel 10 - teljesítmény együttes 11 - automata légtelenítő szelep 12 - vezérlőpanel 13 - szűrő edény csatlakozó PF - fázisvezetékek csatlakoztatási helye PN - védő és nulla vezetékek csatlakoztatási helye WP - vezetékek kazán dobozába való bevezetésének a helye M - kazán felerősítésére szolgáló nyílások RP - szoba termosztát csatlakoztatási helye 2 HU-016pB/p. Útmutató a telepítő számára 7

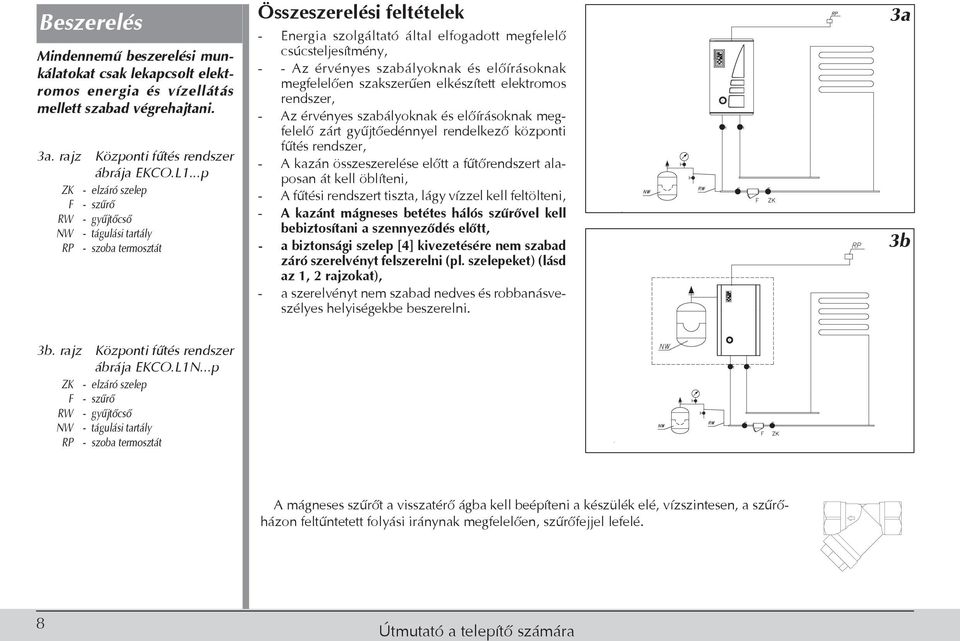

8 Beszerelés Mindennemű beszerelési munkálatokat csak lekapcsolt elektromos energia és vízellátás mellett szabad végrehajtani. 3a. rajz Központi fűtés rendszer ábrája EKCO.L1...p ZK - elzáró szelep F - szűrő RW - gyűjtőcső NW - tágulási tartály RP - szoba termosztát Összeszerelési feltételek - Energia szolgáltató által elfogadott megfelelő csúcsteljesítmény, - - Az érvényes szabályoknak és előírásoknak megfelelően szakszerűen elkészített elektromos rendszer, - Az érvényes szabályoknak és előírásoknak megfelelő zárt gyűjtőedénnyel rendelkező központi fűtés rendszer, - A kazán összeszerelése előtt a fűtőrendszert alaposan át kell öblíteni, - A fűtési rendszert tiszta, lágy vízzel kell feltölteni, - A kazánt mágneses betétes hálós szűrővel kell bebiztosítani a szennyeződés előtt, - a biztonsági szelep [4] kivezetésére nem szabad záró szerelvényt felszerelni (pl. szelepeket) (lásd az 1, 2 rajzokat), - a szerelvényt nem szabad nedves és robbanásveszélyes helyiségekbe beszerelni. 3a 3b 3b. rajz Központi fűtés rendszer ábrája EKCO.L1N...p ZK - elzáró szelep F - szűrő RW - gyűjtőcső NW - tágulási tartály RP - szoba termosztát A mágneses szűrőt a visszatérő ágba kell beépíteni a készülék elé, vízszintesen, a szűrőházon feltűntetett folyási iránynak megfelelően, szűrőfejjel lefelé. 8 Útmutató a telepítő számára

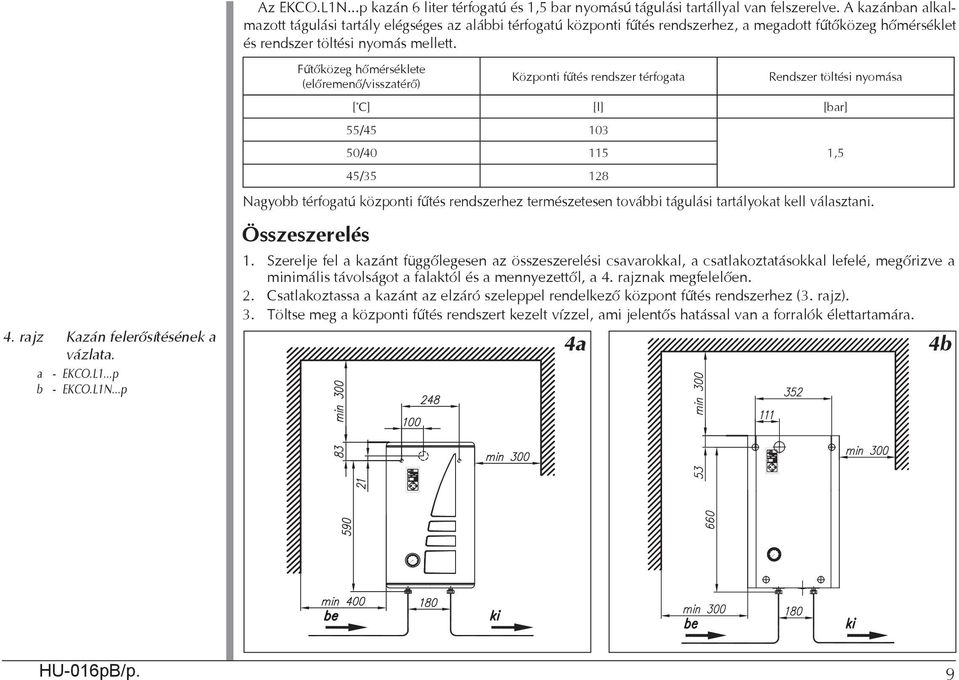

9 Az EKCO.L1N...p kazán 6 liter térfogatú és 1,5 bar nyomású tágulási tartállyal van felszerelve. A kazánban alkalmazott tágulási tartály elégséges az alábbi térfogatú központi fűtés rendszerhez, a megadott fűtőközeg hőmérséklet és rendszer töltési nyomás mellett. Fűtőközeg hőmérséklete (előremenő/visszatérő) Központi fűtés rendszer térfogata Rendszer töltési nyomása [ C] [l] [bar] 55/ / ,5 45/ Nagyobb térfogatú központi fűtés rendszerhez természetesen további tágulási tartályokat kell választani. 4. rajz Kazán felerősítésének a vázlata. a - EKCO.L1...p b - EKCO.L1N...p Összeszerelés 1. Szerelje fel a kazánt függőlegesen az összeszerelési csavarokkal, a csatlakoztatásokkal lefelé, megőrizve a minimális távolságot a falaktól és a mennyezettől, a 4. rajznak megfelelően. 2. Csatlakoztassa a kazánt az elzáró szeleppel rendelkező központ fűtés rendszerhez (3. rajz). 3. Töltse meg a központi fűtés rendszert kezelt vízzel, ami jelentős hatással van a forralók élettartamára. 4a 4b HU-016pB/p. 9

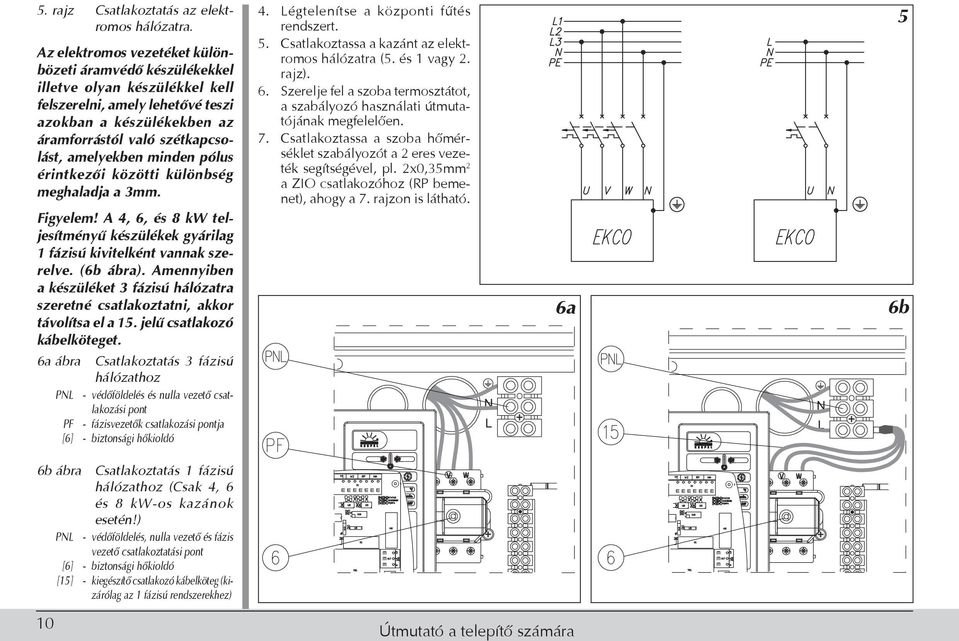

10 5. rajz Csatlakoztatás az elektromos hálózatra. Az elektromos vezetéket különbözeti áramvédő készülékekkel illetve olyan készülékkel kell felszerelni, amely lehetővé teszi azokban a készülékekben az áramforrástól való szétkapcsolást, amelyekben minden pólus érintkezői közötti különbség meghaladja a 3mm. Figyelem! A 4, 6, és 8 kw teljesítményű készülékek gyárilag 1 fázisú kivitelként vannak szerelve. (6b ábra). Amennyiben a készüléket 3 fázisú hálózatra szeretné csatlakoztatni, akkor távolítsa el a 15. jelű csatlakozó kábelköteget. 6a ábra Csatlakoztatás 3 fázisú hálózathoz PNL - védőföldelés és nulla vezető csatlakozási pont PF - fázisvezetők csatlakozási pontja [6] - biztonsági hőkioldó 4. Légtelenítse a központi fűtés rendszert. 5. Csatlakoztassa a kazánt az elektromos hálózatra (5. és 1 vagy 2. rajz). 6. Szerelje fel a szoba termosztátot, a szabályozó használati útmutatójának megfelelően. 7. Csatlakoztassa a szoba hőmérséklet szabályozót a 2 eres vezeték segítségével, pl. 2x0,35mm 2 a ZIO csatlakozóhoz (RP bemenet), ahogy a 7. rajzon is látható. N L 6a N L 5 6b 6b ábra Csatlakoztatás 1 fázisú hálózathoz (Csak 4, 6 és 8 kw-os kazánok esetén!) PNL - védőföldelés, nulla vezető és fázis vezető csatlakoztatási pont [6] - biztonsági hőkioldó [15] - kiegészítő csatlakozó kábelköteg (kizárólag az 1 fázisú rendszerekhez) 10 Útmutató a telepítő számára

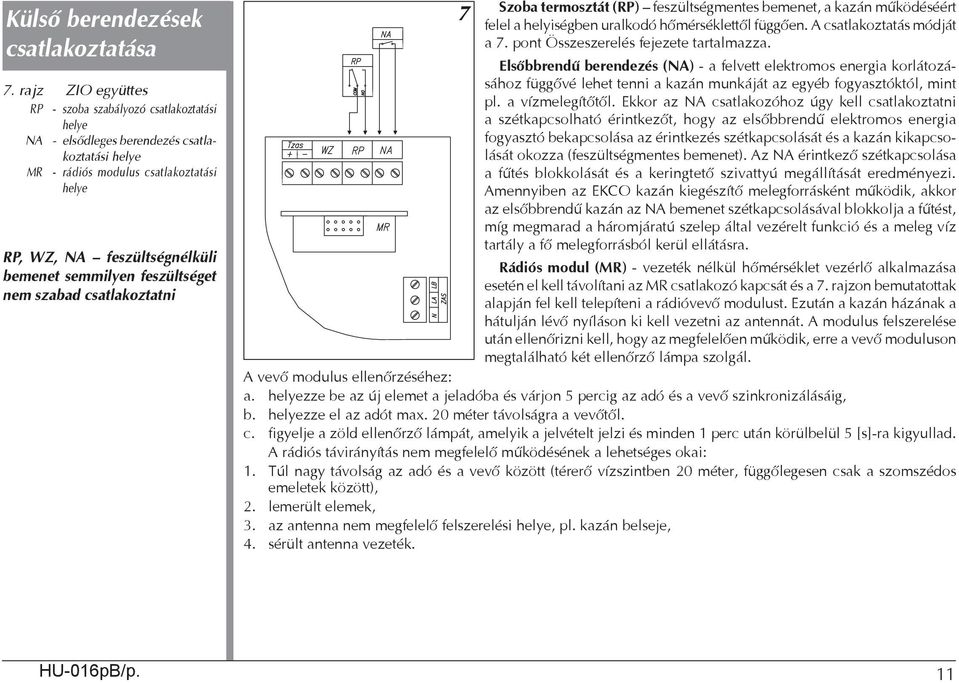

11 Külső berendezések csatlakoztatása 7. rajz ZIO együttes RP - szoba szabályozó csatlakoztatási helye NA - elsődleges berendezés csatlakoztatási helye MR - rádiós modulus csatlakoztatási helye RP, WZ, NA feszültségnélküli bemenet semmilyen feszültséget nem szabad csatlakoztatni 7 Szoba termosztát (RP) feszültségmentes bemenet, a kazán működéséért felel a helyiségben uralkodó hőmérséklettől függően. A csatlakoztatás módját a 7. pont Összeszerelés fejezete tartalmazza. Elsőbbrendű berendezés (NA) - a felvett elektromos energia korlátozásához függővé lehet tenni a kazán munkáját az egyéb fogyasztóktól, mint pl. a vízmelegítőtől. Ekkor az NA csatlakozóhoz úgy kell csatlakoztatni a szétkapcsolható érintkezőt, hogy az elsőbbrendű elektromos energia fogyasztó bekapcsolása az érintkezés szétkapcsolását és a kazán kikapcsolását okozza (feszültségmentes bemenet). Az NA érintkező szétkapcsolása a fűtés blokkolását és a keringtető szivattyú megállítását eredményezi. Amennyiben az EKCO kazán kiegészítő melegforrásként működik, akkor az elsőbbrendű kazán az NA bemenet szétkapcsolásával blokkolja a fűtést, míg megmarad a háromjáratú szelep által vezérelt funkció és a meleg víz tartály a fő melegforrásból kerül ellátásra. Rádiós modul (MR) - vezeték nélkül hőmérséklet vezérlő alkalmazása esetén el kell távolítani az MR csatlakozó kapcsát és a 7. rajzon bemutatottak alapján fel kell telepíteni a rádióvevő modulust. Ezután a kazán házának a hátulján lévő nyíláson ki kell vezetni az antennát. A modulus felszerelése után ellenőrizni kell, hogy az megfelelően működik, erre a vevő moduluson megtalálható két ellenőrző lámpa szolgál. A vevő modulus ellenőrzéséhez: a. helyezze be az új elemet a jeladóba és várjon 5 percig az adó és a vevő szinkronizálásáig, b. helyezze el az adót max. 20 méter távolságra a vevőtől. c. figyelje a zöld ellenőrző lámpát, amelyik a jelvételt jelzi és minden 1 perc után körülbelül 5 [s]-ra kigyullad. A rádiós távirányítás nem megfelelő működésének a lehetséges okai: 1. Túl nagy távolság az adó és a vevő között (térerő vízszintben 20 méter, függőlegesen csak a szomszédos emeletek között), 2. lemerült elemek, 3. az antenna nem megfelelő felszerelési helye, pl. kazán belseje, 4. sérült antenna vezeték. HU-016pB/p. 11

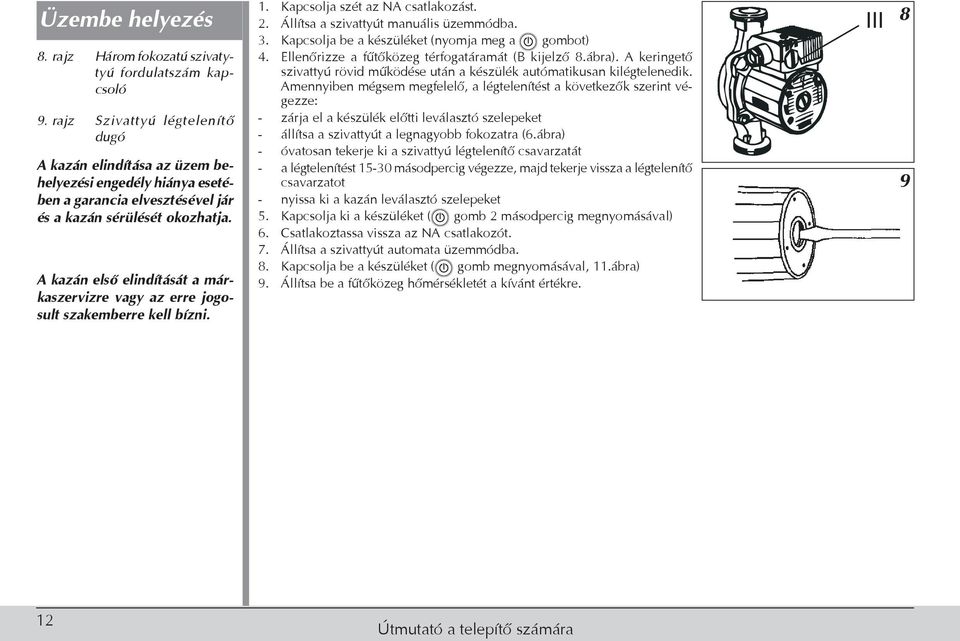

12 Üzembe helyezés 8. rajz Három fokozatú szivatytyú fordulatszám kapcsoló 9. rajz Szivattyú légtelenítő dugó A kazán elindítása az üzem behelyezési engedély hiánya esetében a garancia elvesztésével jár és a kazán sérülését okozhatja. A kazán első elindítását a márkaszervizre vagy az erre jogosult szakemberre kell bízni. 1. Kapcsolja szét az NA csatlakozást. 2. Állítsa a szivattyút manuális üzemmódba. 3. Kapcsolja be a készüléket (nyomja meg a gombot) 4. Ellenőrizze a fűtőközeg térfogatáramát (B kijelző 8.ábra). A keringető szivattyú rövid működése után a készülék autómatikusan kilégtelenedik. Amennyiben mégsem megfelelő, a légtelenítést a következők szerint végezze: - zárja el a készülék előtti leválasztó szelepeket - állítsa a szivattyút a legnagyobb fokozatra (6.ábra) - óvatosan tekerje ki a szivattyú légtelenítő csavarzatát - a légtelenítést másodpercig végezze, majd tekerje vissza a légtelenítő csavarzatot - nyissa ki a kazán leválasztó szelepeket 5. Kapcsolja ki a készüléket ( gomb 2 másodpercig megnyomásával) 6. Csatlakoztassa vissza az NA csatlakozót. 7. Állítsa a szivattyút automata üzemmódba. 8. Kapcsolja be a készüléket ( gomb megnyomásával, 11.ábra) 9. Állítsa be a fűtőközeg hőmérsékletét a kívánt értékre Útmutató a telepítő számára

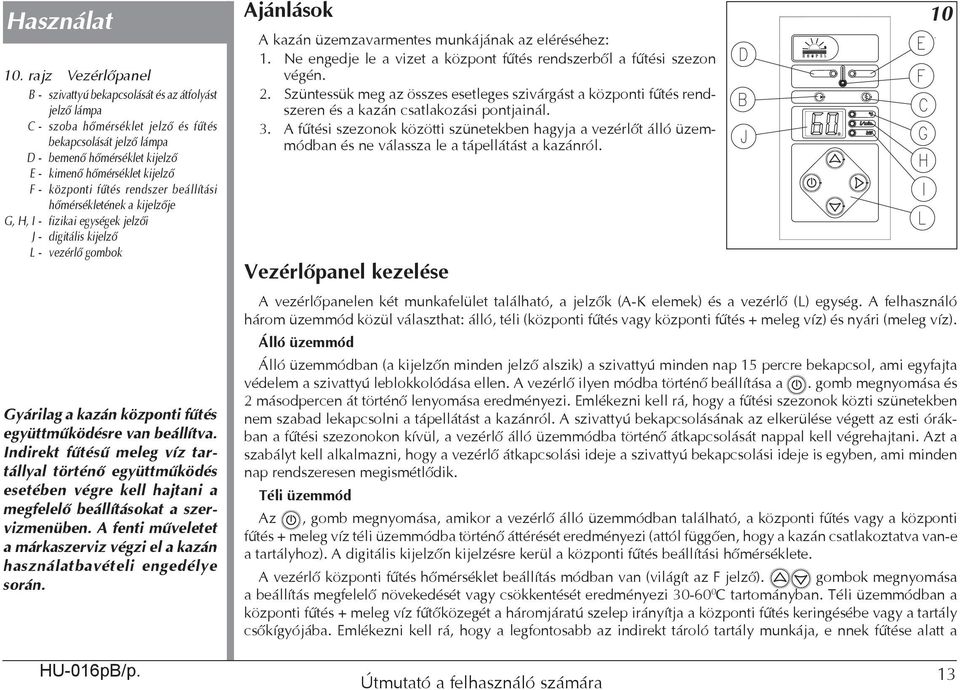

13 Használat 10. rajz Vezérlőpanel B - szivattyú bekapcsolását és az átfolyást jelző lámpa C - szoba hőmérséklet jelző és fűtés bekapcsolását jelző lámpa D - bemenő hőmérséklet kijelző E - kimenő hőmérséklet kijelző F - központi fűtés rendszer beállítási hőmérsékletének a kijelzője G, H, I - fizikai egységek jelzői J - digitális kijelző L - vezérlő gombok Gyárilag a kazán központi fűtés együttműködésre van beállítva. Indirekt fűtésű meleg víz tartállyal történő együttműködés esetében végre kell hajtani a megfelelő beállításokat a szervizmenüben. A fenti műveletet a márkaszerviz végzi el a kazán használatbavételi engedélye során. Ajánlások A kazán üzemzavarmentes munkájának az eléréséhez: 1. Ne engedje le a vizet a központ fűtés rendszerből a fűtési szezon végén. 2. Szüntessük meg az összes esetleges szivárgást a központi fűtés rendszeren és a kazán csatlakozási pontjainál. 3. A fűtési szezonok közötti szünetekben hagyja a vezérlőt álló üzemmódban és ne válassza le a tápellátást a kazánról. Vezérlőpanel kezelése A vezérlőpanelen két munkafelület található, a jelzők (A-K elemek) és a vezérlő (L) egység. A felhasználó három üzemmód közül választhat: álló, téli (központi fűtés vagy központi fűtés + meleg víz) és nyári (meleg víz). Álló üzemmód Álló üzemmódban (a kijelzőn minden jelző alszik) a szivattyú minden nap 15 percre bekapcsol, ami egyfajta védelem a szivattyú leblokkolódása ellen. A vezérlő ilyen módba történő beállítása a. gomb megnyomása és 2 másodpercen át történő lenyomása eredményezi. Emlékezni kell rá, hogy a fűtési szezonok közti szünetekben nem szabad lekapcsolni a tápellátást a kazánról. A szivattyú bekapcsolásának az elkerülése végett az esti órákban a fűtési szezonokon kívül, a vezérlő álló üzemmódba történő átkapcsolását nappal kell végrehajtani. Azt a szabályt kell alkalmazni, hogy a vezérlő átkapcsolási ideje a szivattyú bekapcsolási ideje is egyben, ami minden nap rendszeresen megismétlődik. Téli üzemmód Az, gomb megnyomása, amikor a vezérlő álló üzemmódban található, a központi fűtés vagy a központi fűtés + meleg víz téli üzemmódba történő áttérését eredményezi (attól függően, hogy a kazán csatlakoztatva van-e a tartályhoz). A digitális kijelzőn kijelzésre kerül a központi fűtés beállítási hőmérséklete. A vezérlő központi fűtés hőmérséklet beállítás módban van (világít az F jelző). gombok megnyomása a beállítás megfelelő növekedését vagy csökkentését eredményezi C tartományban. Téli üzemmódban a központi fűtés + meleg víz fűtőközegét a háromjáratú szelep irányítja a központi fűtés keringésébe vagy a tartály csőkígyójába. Emlékezni kell rá, hogy a legfontosabb az indirekt tároló tartály munkája, e nnek fűtése alatt a 10 HU-016pB/p. Útmutató a felhasználó számára 13

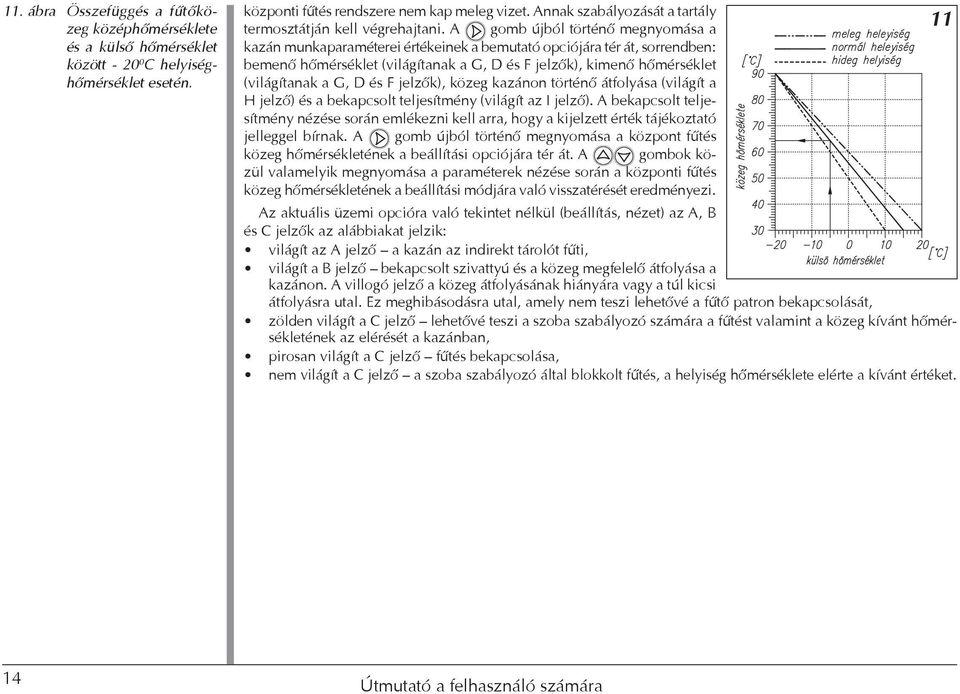

14 11. ábra Összefüggés a fűtőközeg középhőmérséklete és a külső hőmérséklet között C helyiséghőmérséklet esetén. központi fűtés rendszere nem kap meleg vizet. Annak szabályozását a tartály termosztátján kell végrehajtani. A gomb újból történő megnyomása a kazán munkaparaméterei értékeinek a bemutató opciójára tér át, sorrendben: bemenő hőmérséklet (világítanak a G, D és F jelzők), kimenő hőmérséklet (világítanak a G, D és F jelzők), közeg kazánon történő átfolyása (világít a H jelző) és a bekapcsolt teljesítmény (világít az I jelző). A bekapcsolt teljesítmény nézése során emlékezni kell arra, hogy a kijelzett érték tájékoztató jelleggel bírnak. A gomb újból történő megnyomása a központ fűtés közeg hőmérsékletének a beállítási opciójára tér át. A gombok közül valamelyik megnyomása a paraméterek nézése során a központi fűtés közeg hőmérsékletének a beállítási módjára való visszatérését eredményezi. Az aktuális üzemi opcióra való tekintet nélkül (beállítás, nézet) az A, B és C jelzők az alábbiakat jelzik: világít az A jelző a kazán az indirekt tárolót fűti, világít a B jelző bekapcsolt szivattyú és a közeg megfelelő átfolyása a kazánon. A villogó jelző a közeg átfolyásának hiányára vagy a túl kicsi átfolyásra utal. Ez meghibásodásra utal, amely nem teszi lehetővé a fűtő patron bekapcsolását, zölden világít a C jelző lehetővé teszi a szoba szabályozó számára a fűtést valamint a közeg kívánt hőmérsékletének az elérését a kazánban, pirosan világít a C jelző fűtés bekapcsolása, nem világít a C jelző a szoba szabályozó által blokkolt fűtés, a helyiség hőmérséklete elérte a kívánt értéket Útmutató a felhasználó számára

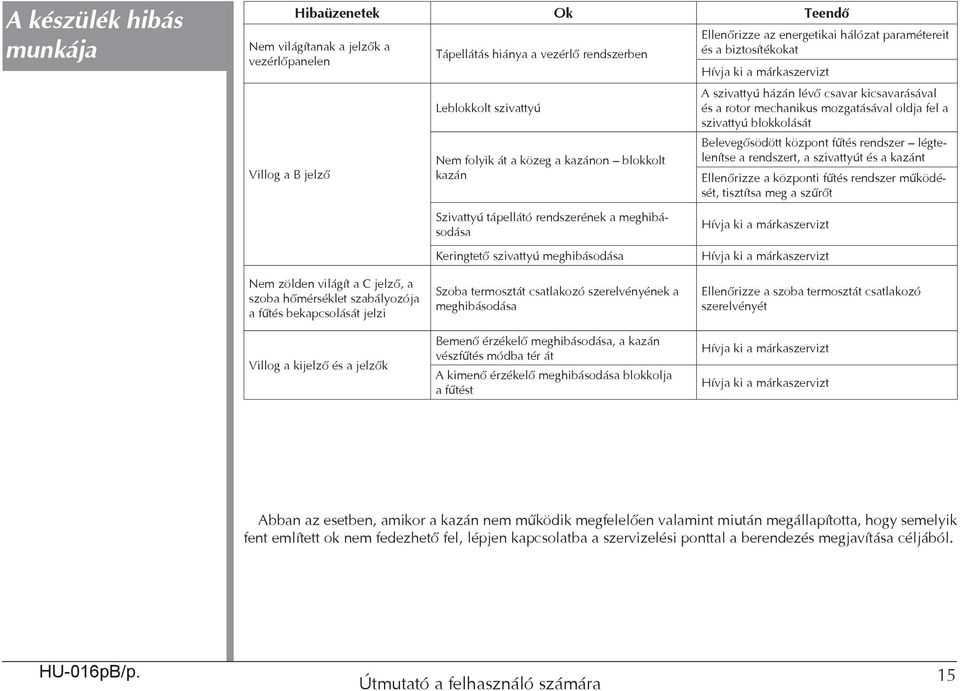

15 A készülék hibás munkája Hibaüzenetek Ok Teendő Nem világítanak a jelzők a vezérlőpanelen Villog a B jelző Tápellátás hiánya a vezérlő rendszerben Leblokkolt szivattyú Nem folyik át a közeg a kazánon blokkolt kazán Szivattyú tápellátó rendszerének a meghibásodása Keringtető szivattyú meghibásodása Ellenőrizze az energetikai hálózat paramétereit és a biztosítékokat Hívja ki a márkaszervizt A szivattyú házán lévő csavar kicsavarásával és a rotor mechanikus mozgatásával oldja fel a szivattyú blokkolását Belevegősödött központ fűtés rendszer légtelenítse a rendszert, a szivattyút és a kazánt Ellenőrizze a központi fűtés rendszer működését, tisztítsa meg a szűrőt Hívja ki a márkaszervizt Hívja ki a márkaszervizt Nem zölden világít a C jelző, a szoba hőmérséklet szabályozója a fűtés bekapcsolását jelzi Villog a kijelző és a jelzők Szoba termosztát csatlakozó szerelvényének a meghibásodása Bemenő érzékelő meghibásodása, a kazán vészfűtés módba tér át A kimenő érzékelő meghibásodása blokkolja a fűtést Ellenőrizze a szoba termosztát csatlakozó szerelvényét Hívja ki a márkaszervizt Hívja ki a márkaszervizt Abban az esetben, amikor a kazán nem működik megfelelően valamint miután megállapította, hogy semelyik fent említett ok nem fedezhető fel, lépjen kapcsolatba a szervizelési ponttal a berendezés megjavítása céljából. HU-016pB/p. Útmutató a felhasználó számára 15

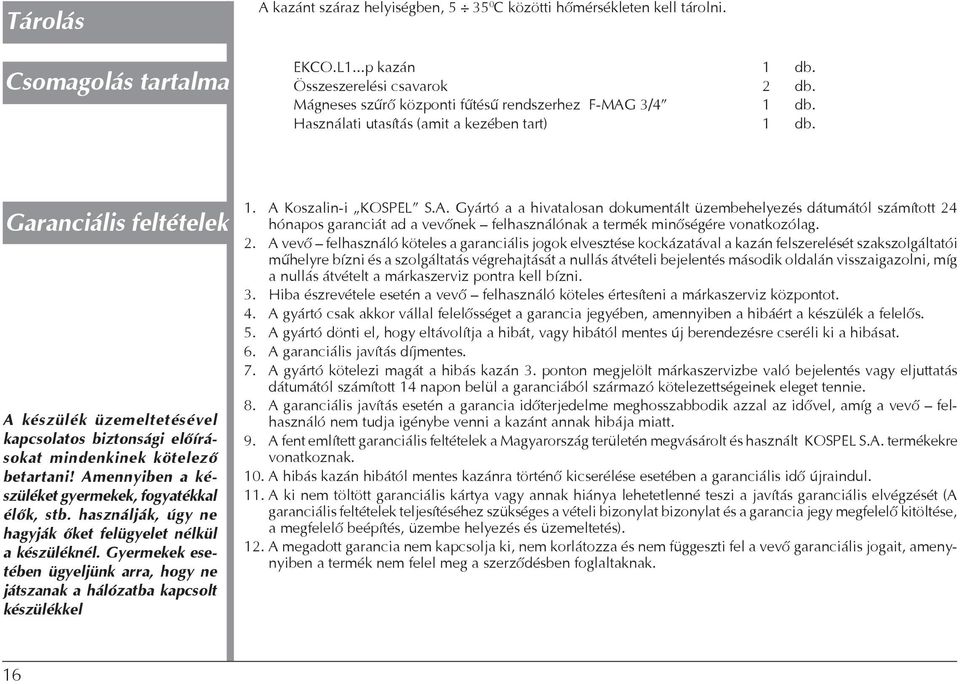

16 Tárolás Csomagolás tartalma A kazánt száraz helyiségben, C közötti hőmérsékleten kell tárolni. EKCO.L1...p kazán 1 db. Összeszerelési csavarok 2 db. Mágneses szűrő központi fűtésű rendszerhez F-MAG 3/4 1 db. Használati utasítás (amit a kezében tart) 1 db. Garanciális feltételek A készülék üzemeltetésével kapcsolatos biztonsági előírásokat mindenkinek kötelező betartani! Amennyiben a készüléket gyermekek, fogyatékkal élők, stb. használják, úgy ne hagyják őket felügyelet nélkül a készüléknél. Gyermekek esetében ügyeljünk arra, hogy ne játszanak a hálózatba kapcsolt készülékkel 1. A Koszalin-i KOSPEL S.A. Gyártó a a hivatalosan dokumentált üzembehelyezés dátumától számított 24 hónapos garanciát ad a vevőnek felhasználónak a termék minőségére vonatkozólag. 2. A vevő felhasználó köteles a garanciális jogok elvesztése kockázatával a kazán felszerelését szakszolgáltatói műhelyre bízni és a szolgáltatás végrehajtását a nullás átvételi bejelentés második oldalán visszaigazolni, míg a nullás átvételt a márkaszerviz pontra kell bízni. 3. Hiba észrevétele esetén a vevő felhasználó köteles értesíteni a márkaszerviz központot. 4. A gyártó csak akkor vállal felelősséget a garancia jegyében, amennyiben a hibáért a készülék a felelős. 5. A gyártó dönti el, hogy eltávolítja a hibát, vagy hibától mentes új berendezésre cseréli ki a hibásat. 6. A garanciális javítás díjmentes. 7. A gyártó kötelezi magát a hibás kazán 3. ponton megjelölt márkaszervizbe való bejelentés vagy eljuttatás dátumától számított 14 napon belül a garanciából származó kötelezettségeinek eleget tennie. 8. A garanciális javítás esetén a garancia időterjedelme meghosszabbodik azzal az idővel, amíg a vevő felhasználó nem tudja igénybe venni a kazánt annak hibája miatt. 9. A fent említett garanciális feltételek a Magyarország területén megvásárolt és használt KOSPEL S.A. termékekre vonatkoznak. 10. A hibás kazán hibától mentes kazánra történő kicserélése esetében a garanciális idő újraindul. 11. A ki nem töltött garanciális kártya vagy annak hiánya lehetetlenné teszi a javítás garanciális elvégzését (A garanciális feltételek teljesítéséhez szükséges a vételi bizonylat bizonylat és a garancia jegy megfelelő kitöltése, a megfelelő beépítés, üzembe helyezés és üzemeltetés). 12. A megadott garancia nem kapcsolja ki, nem korlátozza és nem függeszti fel a vevő garanciális jogait, amenynyiben a termék nem felel meg a szerződésben foglaltaknak. 16

17 HU-016pB/p. 17

18 18

19 Üzembehelyezési jegy Használatbavételi engedély elvégzésének az igazolása HU-016pB/p. 19

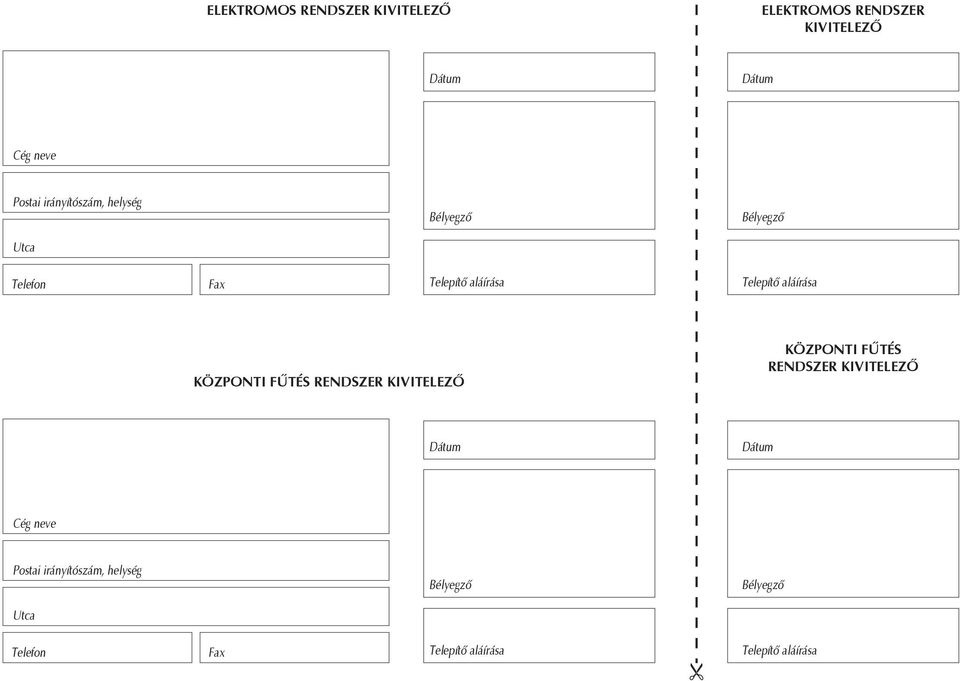

20 ELEKTROMOS RENDSZER KIVITELEZŐ ELEKTROMOS RENDSZER KIVITELEZŐ Dátum Dátum Cég neve Postai irányítószám, helység Bélyegző Bélyegző Utca Telefon Fax Telepítő aláírása Telepítő aláírása KÖZPONTI FŰTÉS RENDSZER KIVITELEZŐ KÖZPONTI FŰTÉS RENDSZER KIVITELEZŐ Dátum Dátum Cég neve Postai irányítószám, helység Bélyegző Bélyegző Utca Telefon Fax Telepítő aláírása Telepítő aláírása 20

21 HU-016pB/p. 21

22 22

23 Jótállási jegy Központi fűtésű elektromos kazán EKCO.L1...p HU-016pB/p. 23
