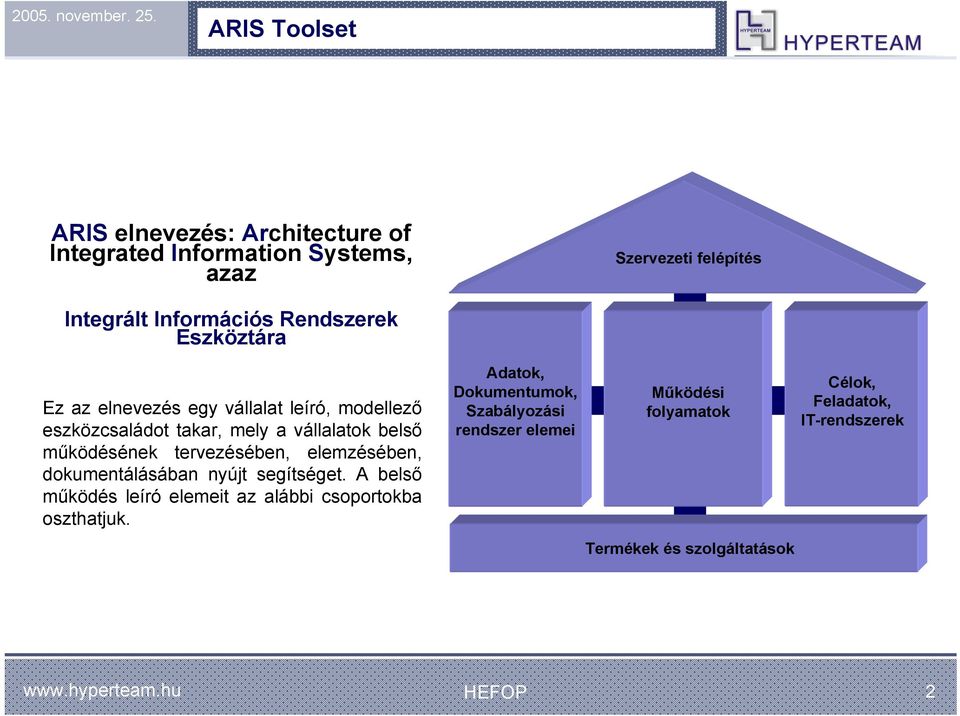

2 ARIS Toolset ARIS elnevezés: Architecture of Integrated Information Systems, azaz Szervezeti felépítés Integrált Információs Rendszerek Eszköztára Ez az elnevezés egy vállalat leíró, modellező eszközcsaládot takar, mely a vállalatok belső működésének tervezésében, elemzésében, dokumentálásában nyújt segítséget. A belső működés leíró elemeit az alábbi csoportokba oszthatjuk. Adatok, Dokumentumok, Szabályozási rendszer elemei Működési folyamatok Termékek és szolgáltatások Célok, Feladatok, IT-rendszerek 2

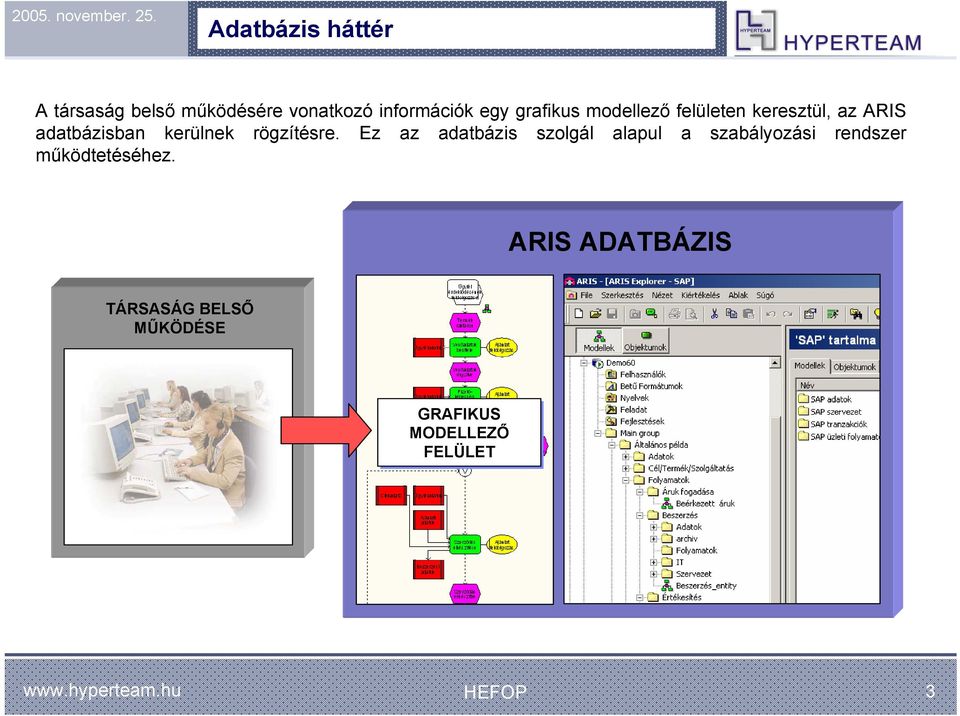

3 Adatbázis háttér A társaság belső működésére vonatkozó információk egy grafikus modellező felületen keresztül, az ARIS adatbázisban kerülnek rögzítésre. Ez az adatbázis szolgál alapul a szabályozási rendszer működtetéséhez. ARIS ADATBÁZIS TÁRSASÁG BELSŐ MŰKÖDÉSE GRAFIKUS MODELLEZŐ FELÜLET 3

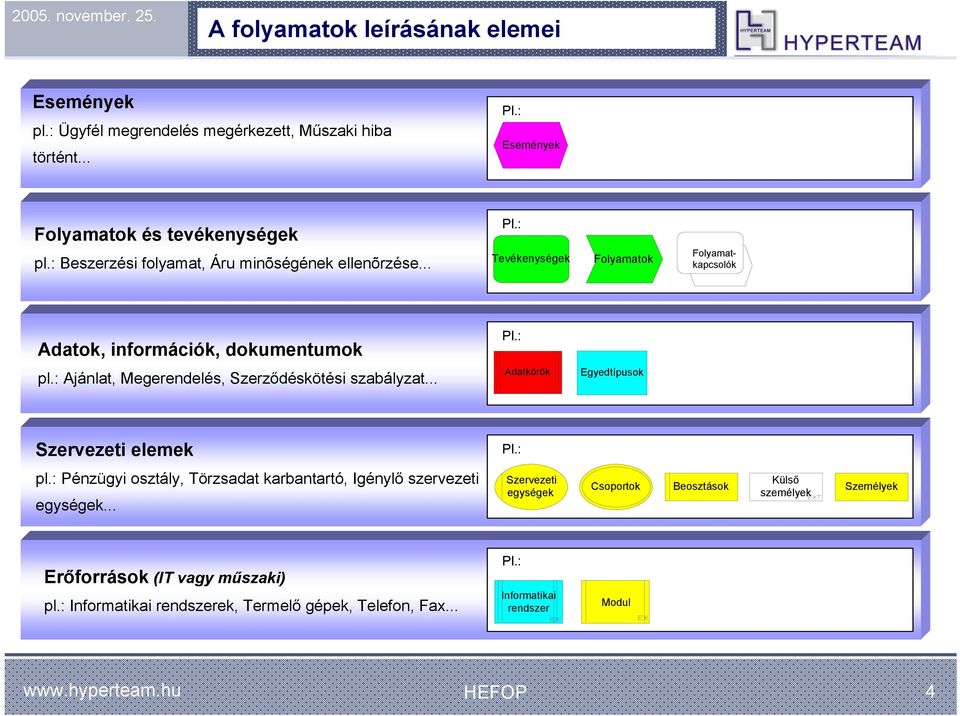

4 A folyamatok leírásának elemei Események pl.: Ügyfél megrendelés megérkezett, Műszaki hiba történt... Pl.: Események Folyamatok és tevékenységek pl.: Beszerzési folyamat, Áru minõségének ellenõrzése... Pl.: ek Folyamatok Folyamatkapcsolók Adatok, információk, dokumentumok Pl.: pl.: Ajánlat, Megerendelés, Szerződéskötési szabályzat... Adatkörök Egyedtípusok Szervezeti elemek Pl.: pl.: Pénzügyi osztály, Törzsadat karbantartó, Igénylő szervezeti egységek... Szervezeti egységek Csoportok Beosztások Külső személyek Személyek Erőforrások (IT vagy műszaki) pl.: Informatikai rendszerek, Termelő gépek, Telefon, Fax... Pl.: Informatikai rendszer Modul 4

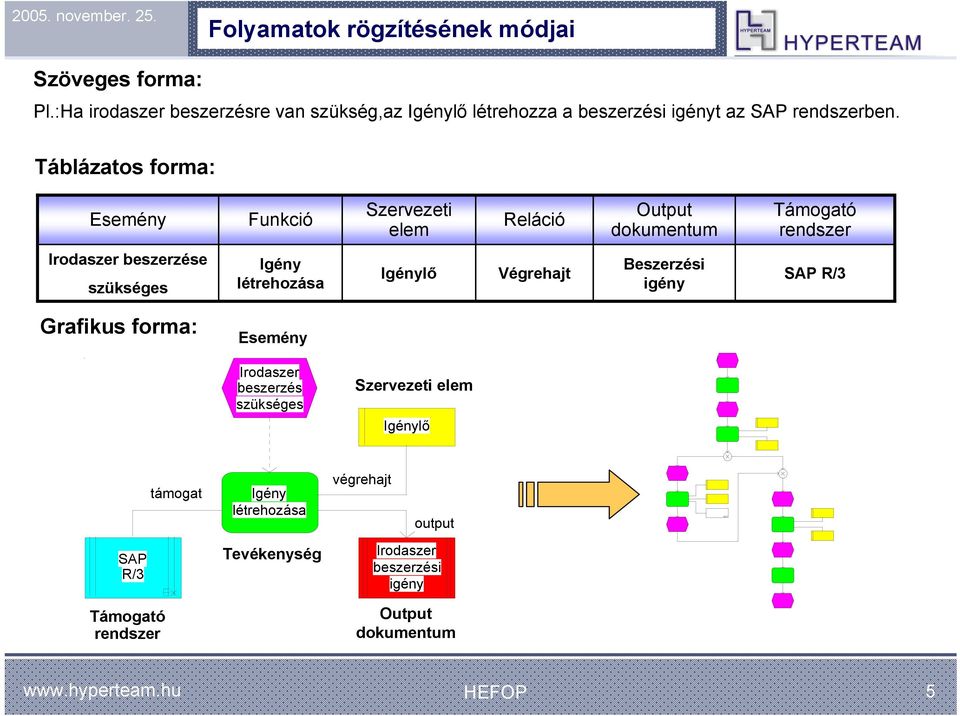

5 Folyamatok rögzítésének módjai Szöveges forma: Pl.:Ha irodaszer beszerzésre van szükség,az Igénylő létrehozza a beszerzési igényt az SAP rendszerben. Táblázatos forma: Esemény Funkció Szervezeti elem Reláció Output dokumentum Támogató rendszer Irodaszer beszerzése szükséges Igény létrehozása Igénylő Végrehajt Beszerzési igény SAP R/3 Grafikus forma: Esemény Irodaszer beszerzés szükséges Szervezeti elem Igénylő i támogat Igény létrehozása végrehajt output SAP R/3 Irodaszer beszerzési igény Támogató rendszer Output dokumentum 5

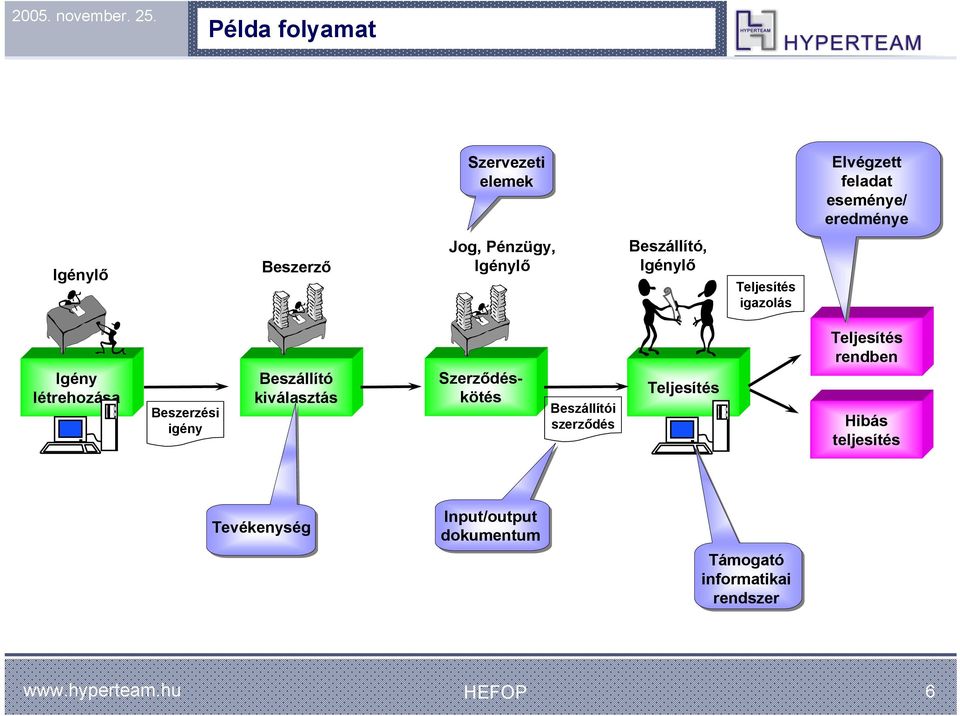

6 Példa folyamat Szervezeti elemek Elvégzett feladat eseménye/ eredménye Igénylő Beszerző Jog, Pénzügy, Igénylő Beszállító, Igénylő Teljesítés igazolás Igény létrehozása Beszerzési igény Beszállító kiválasztás Szerződéskötés Beszállítói szerződés Teljesítés Teljesítés rendben Hibás teljesítés Input/output dokumentum Támogató informatikai rendszer 6

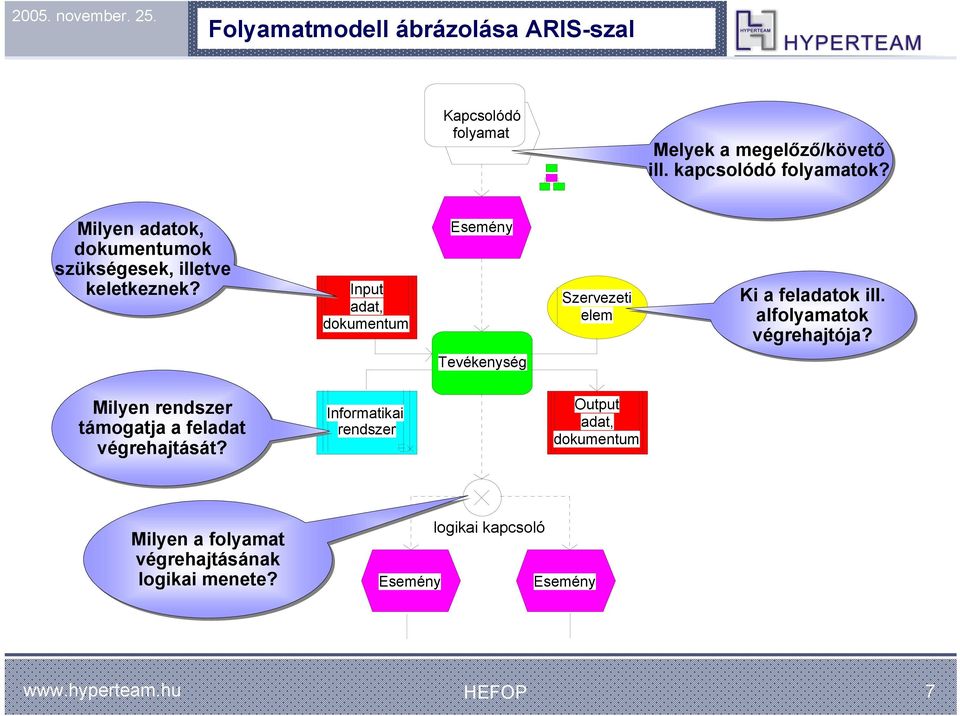

7 Folyamatmodell ábrázolása ARIS-szal Kapcsolódó folyamat Melyek a megelőző/követő ill. kapcsolódó folyamatok? Milyen adatok, dokumentumok szükségesek, illetve keletkeznek? Input adat, dokumentum Esemény Szervezeti elem Ki a feladatok ill. alfolyamatok végrehajtója? Milyen rendszer támogatja a feladat végrehajtását? Informatikai rendszer Output adat, dokumentum Milyen a folyamat végrehajtásának logikai menete? Esemény logikai kapcsoló Esemény 7

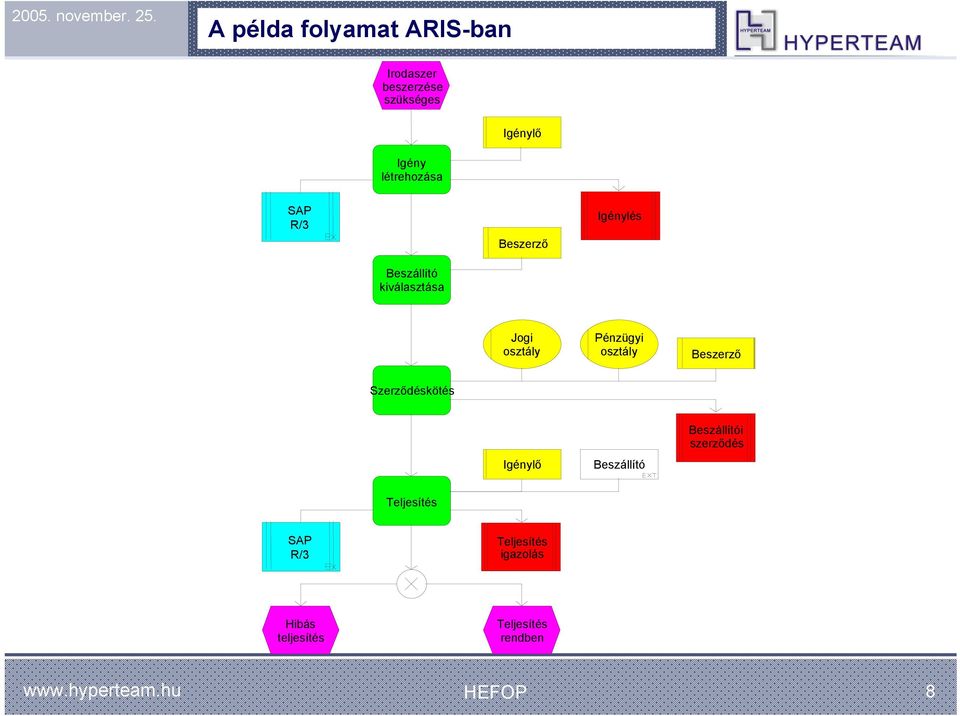

8 A példa folyamat ARIS-ban Irodaszer beszerzése szükséges Igénylő Igény létrehozása SAP R/3 Beszerző Igénylés Beszállító kiválasztása Jogi osztály Pénzügyi osztály Beszerző Szerződéskötés Igénylő Beszállító Beszállítói szerződés Teljesítés SAP R/3 Teljesítés igazolás Hibás teljesítés Teljesítés rendben 8

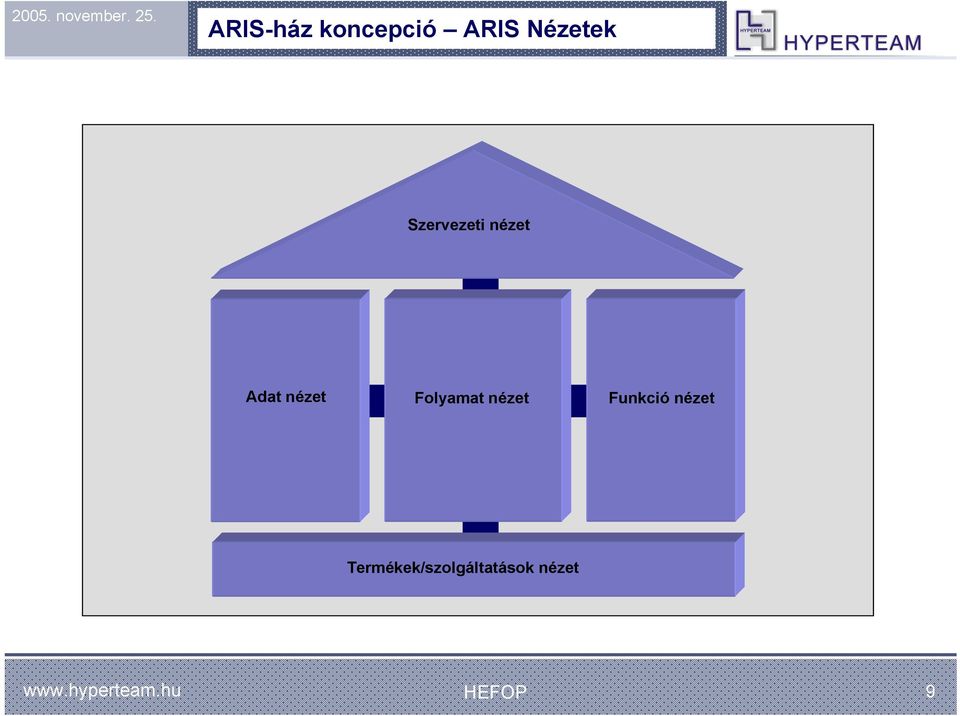

9 ARIS-ház koncepció ARIS Nézetek Szervezeti nézet Adat nézet Folyamat nézet Funkció nézet Termékek/szolgáltatások nézet 9

10 ARIS-ház - Funkció nézet Funkció nézet Alkalmazási rendszer diagram Funkció fa Milyen feladatokat kell végrehajtani? A végrehajtandó feladatok milyen részfeladatokat tartalmaznak? Milyen alkalmazási rendszerek támogatják a feladatok végrehajtását? A támogató rendszerek milyen adatfeldolgozási funkciókat látnak el? Az alkalmazott rendszerek milyen modulokból állnak, milyen platformon futnak? Milyen programnyelven fejlesztették az alkalmazott rendszereket? Stb... 10

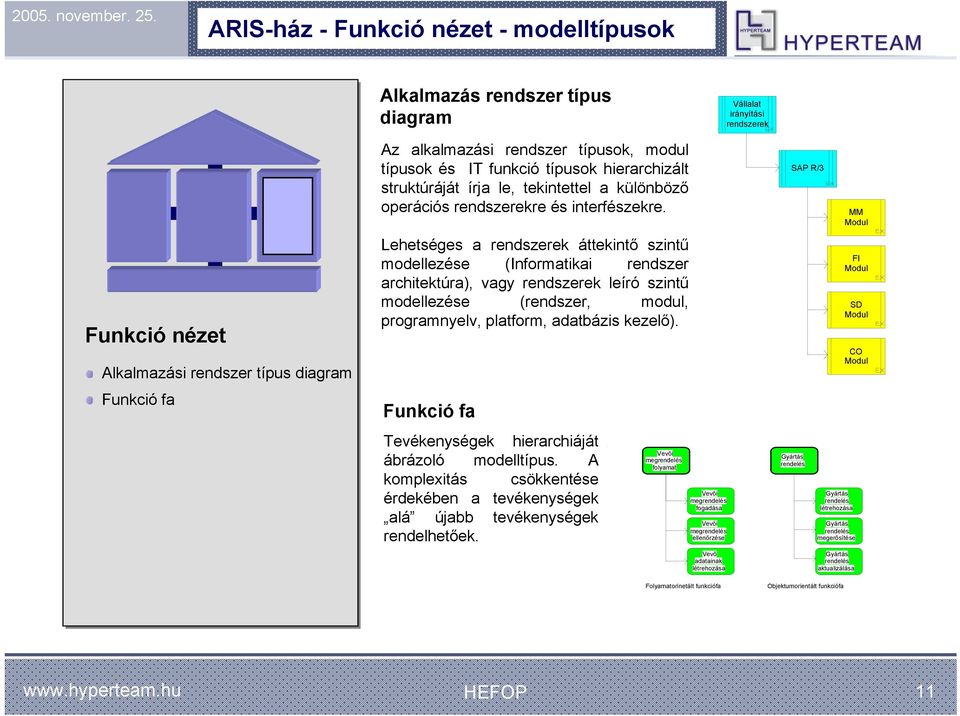

11 ARIS-ház - Funkció nézet - modelltípusok Alkalmazás rendszer típus diagram Vállalat irányítási rendszerek Funkció nézet Alkalmazási rendszer típus diagram Funkció fa Az alkalmazási rendszer típusok, modul típusok és IT funkció típusok hierarchizált struktúráját írja le, tekintettel a különböző operációs rendszerekre és interfészekre. Lehetséges a rendszerek áttekintő szintű modellezése (Informatikai rendszer architektúra), vagy rendszerek leíró szintű modellezése (rendszer, modul, programnyelv, platform, adatbázis kezelő). Funkció fa ek hierarchiáját ábrázoló modelltípus. A komplexitás csökkentése érdekében a tevékenységek alá újabb tevékenységek rendelhetőek. Vevői megrendelés folyamat Vevői megrendelés fogadása Vevői megrendelés ellenőrzése Vevő adatainak létrehozása Folyamatorinetált funkciófa SAP R/3 Gyártás rendelés Gyártás rendelés létrehozása Objektumorientált funkciófa MM Modul FI Modul SD Modul CO Modul Gyártás rendelés megerősítése Gyártás rendelés aktualizálása 11

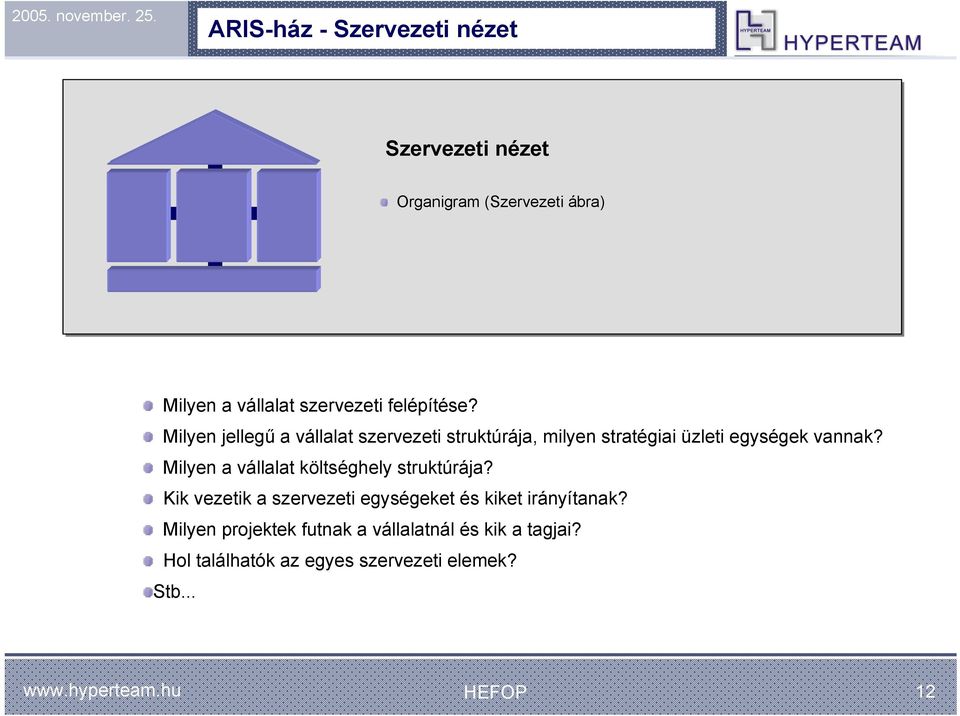

12 ARIS-ház - Szervezeti nézet Szervezeti nézet Organigram (Szervezeti ábra) Milyen a vállalat szervezeti felépítése? Milyen jellegű a vállalat szervezeti struktúrája, milyen stratégiai üzleti egységek vannak? Milyen a vállalat költséghely struktúrája? Kik vezetik a szervezeti egységeket és kiket irányítanak? Milyen projektek futnak a vállalatnál és kik a tagjai? Hol találhatók az egyes szervezeti elemek? Stb... 12

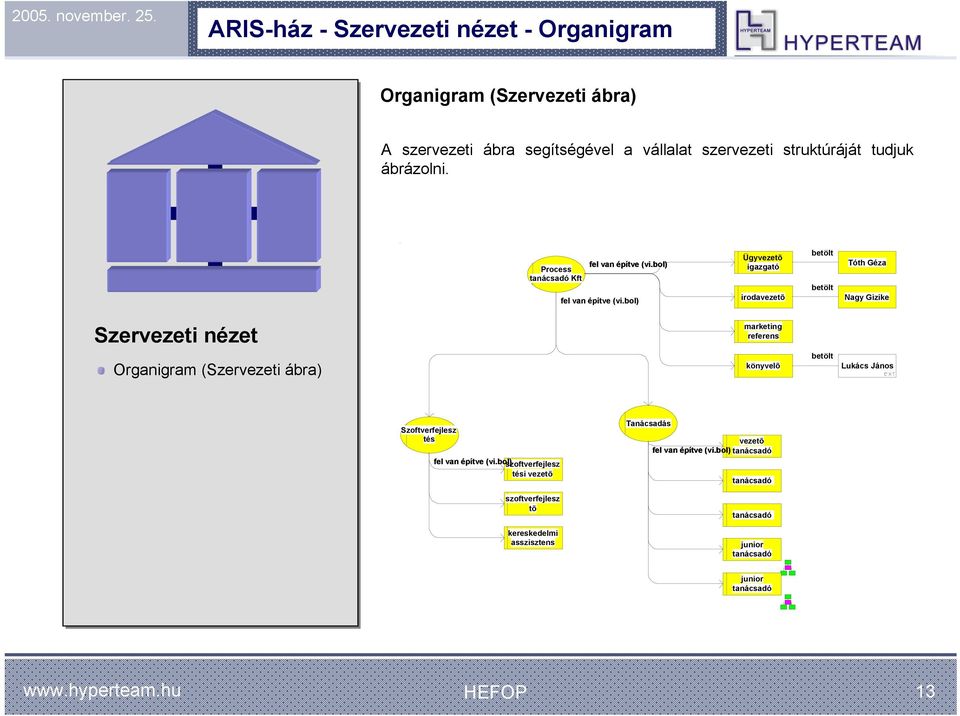

13 ARIS-ház - Szervezeti nézet - Organigram Organigram (Szervezeti ábra) A szervezeti ábra segítségével a vállalat szervezeti struktúráját tudjuk ábrázolni. Process tanácsadó Kft fel van építve (vi.bol) fel van építve (vi.bol) Ügyvezetõ igazgató irodavezetõ betölt betölt Tóth Géza Nagy Gizike Szervezeti nézet marketing referens Organigram (Szervezeti ábra) könyvelõ betölt Lukács János Szoftverfejlesz tés fel van építve (vi.bol) szoftverfejlesz tési vezetõ szoftverfejlesz tõ kereskedelmi asszisztens Tanácsadás vezetõ fel van építve (vi.bol) tanácsadó tanácsadó tanácsadó junior tanácsadó junior tanácsadó 13

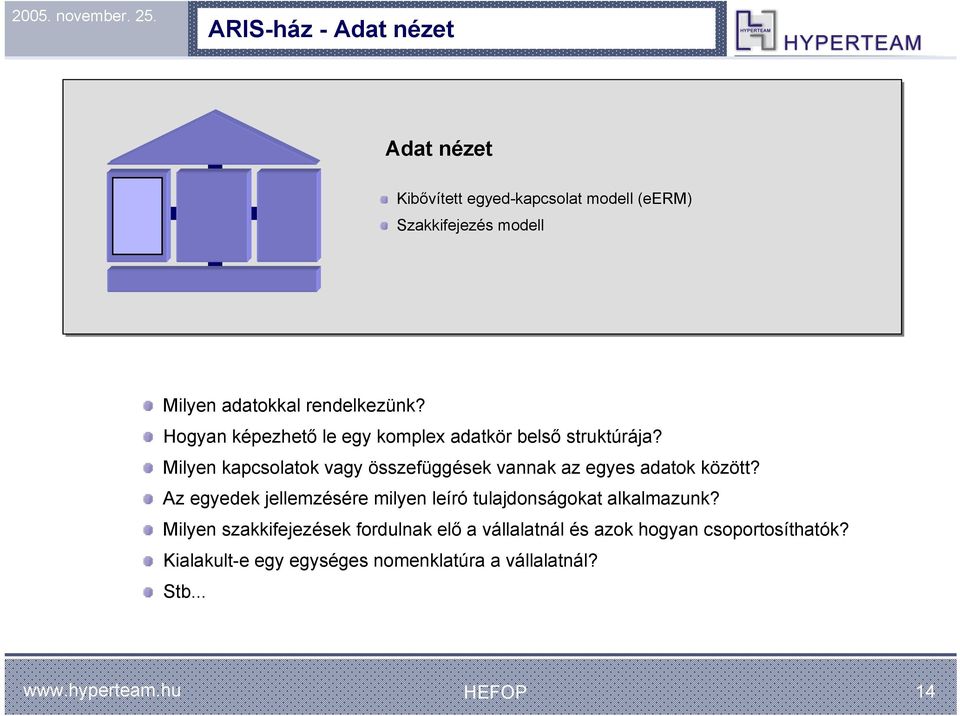

14 ARIS-ház - Adat nézet Adat nézet Kibővített egyed-kapcsolat modell (eerm) Szakkifejezés modell Milyen adatokkal rendelkezünk? Hogyan képezhető le egy komplex adatkör belső struktúrája? Milyen kapcsolatok vagy összefüggések vannak az egyes adatok között? Az egyedek jellemzésére milyen leíró tulajdonságokat alkalmazunk? Milyen szakkifejezések fordulnak elő a vállalatnál és azok hogyan csoportosíthatók? Kialakult-e egy egységes nomenklatúra a vállalatnál? Stb... 14

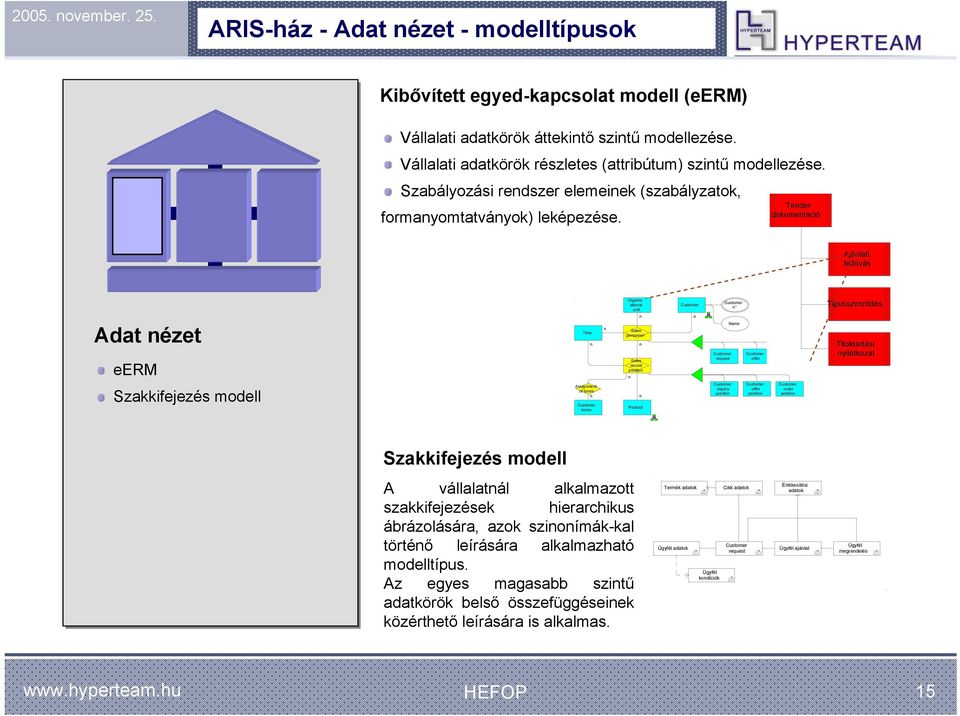

15 ARIS-ház - Adat nézet - modelltípusok Kibővített egyed-kapcsolat modell (eerm) Vállalati adatkörök áttekintő szintű modellezése. Vállalati adatkörök részletes (attribútum) szintű modellezése. Szabályozási rendszer elemeinek (szabályzatok, formanyomtatványok) leképezése. Tender dokumentáció Ajánlati felhívás Organizational unit Customer Customer n Típusszerződés Adat nézet eerm Time n n n Sales personnel n Sales record position n n Name Customer request Customer offer Customer order Titoktartási nyilatkozat Szakkifejezés modell Assignment of terms n Customer terms n Product Customer inquiry position Customer offer position Customer order position Szakkifejezés modell A vállalatnál alkalmazott szakkifejezések hierarchikus ábrázolására, azok szinonímák-kal történő leírására alkalmazható modelltípus. Az egyes magasabb szintű adatkörök belső összefüggéseinek közérthető leírására is alkalmas. Termék adatok Cikk adatok Customer Ügyfél adatok request Ügyfél kondíciók Értékesítési adatok Ügyfél ajánlat Ügyfél megrendelés 15

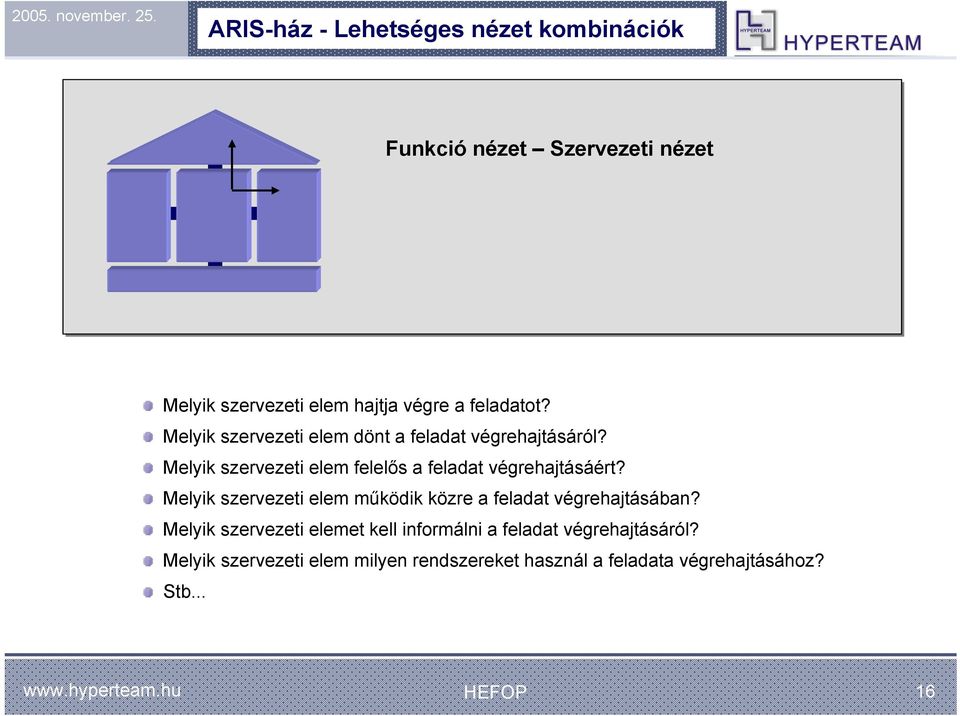

16 ARIS-ház - Lehetséges nézet kombinációk Funkció nézet Szervezeti nézet Melyik szervezeti elem hajtja végre a feladatot? Melyik szervezeti elem dönt a feladat végrehajtásáról? Melyik szervezeti elem felelős a feladat végrehajtásáért? Melyik szervezeti elem működik közre a feladat végrehajtásában? Melyik szervezeti elemet kell informálni a feladat végrehajtásáról? Melyik szervezeti elem milyen rendszereket használ a feladata végrehajtásához? Stb... 16

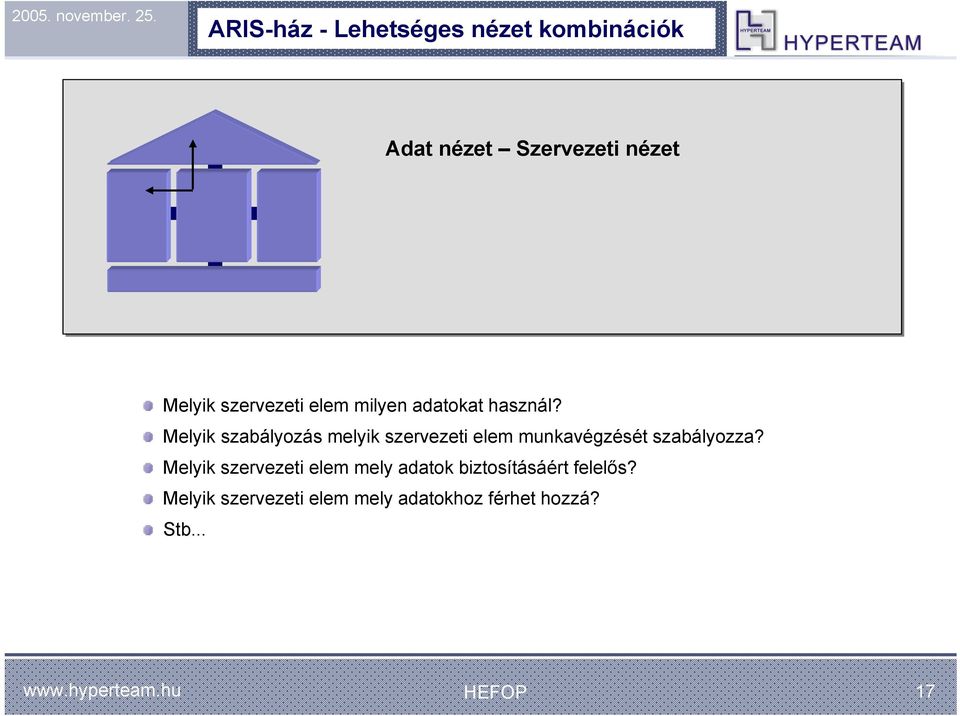

17 ARIS-ház - Lehetséges nézet kombinációk Adat nézet Szervezeti nézet Melyik szervezeti elem milyen adatokat használ? Melyik szabályozás melyik szervezeti elem munkavégzését szabályozza? Melyik szervezeti elem mely adatok biztosításáért felelős? Melyik szervezeti elem mely adatokhoz férhet hozzá? Stb... 17

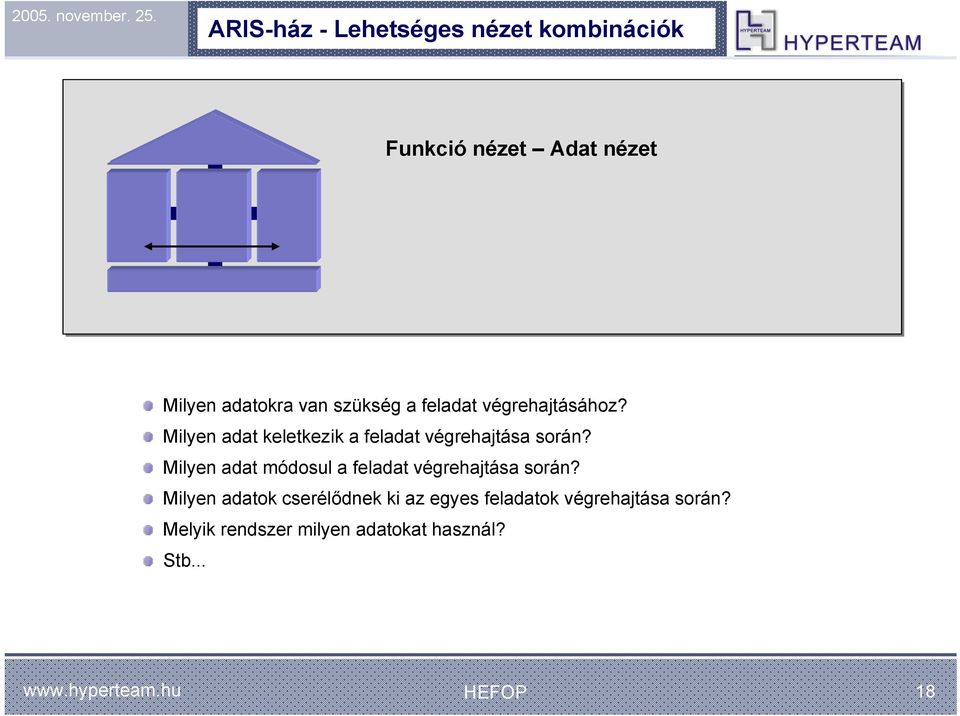

18 ARIS-ház - Lehetséges nézet kombinációk Funkció nézet Adat nézet Milyen adatokra van szükség a feladat végrehajtásához? Milyen adat keletkezik a feladat végrehajtása során? Milyen adat módosul a feladat végrehajtása során? Milyen adatok cserélődnek ki az egyes feladatok végrehajtása során? Melyik rendszer milyen adatokat használ? Stb... 18

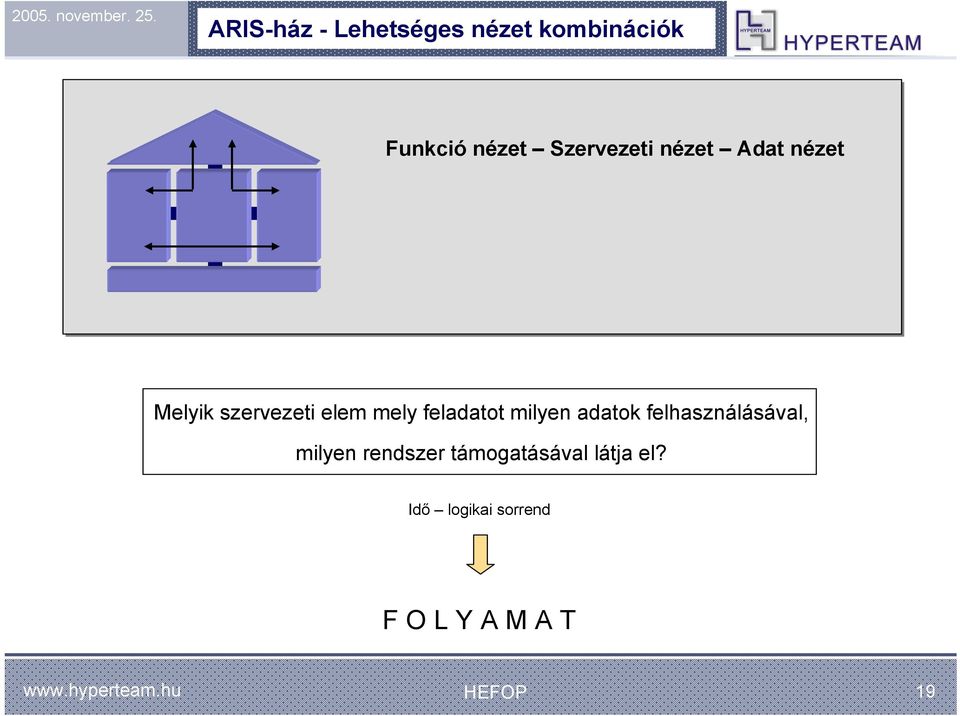

19 ARIS-ház - Lehetséges nézet kombinációk Funkció nézet Szervezeti nézet Adat nézet Melyik szervezeti elem mely feladatot milyen adatok felhasználásával, milyen rendszer támogatásával látja el? Idő logikai sorrend F O L Y A M A T 19

20 ARIS-ház - Folyamat nézet Folyamat nézet Értékteremtő-lánc diagram Folyamat szelekciós mátrix Eseményvezérelt folyamat-lánc diagram (eepc) Funkció allokációs diagram Melyik szervezeti elem mely feladatot milyen adatok felhasználásával, milyen rendszer támogatásával látja el? Idő logikai sorrend F O L Y A M A T 20

21 ARIS-ház - Folyamat nézet - modelltípusok Értékteremtő-lánc diagram A fő működési területek közötti alá-fölérendeltséget, előzménykövetkezmény kapcsolatok bemutatására alkalmas. A főfolyamatokhoz felelős szervezeti egységeket, illetve vonatkozó szabályzatokat jeleníthetünk meg. Funkció nézet Értékteremtő-lánc diagram Folyamat szelekciós mátrix eepc Funkció allokációs diagram IT Folyamatok IT menedzsment Alkalmazás fejlesztés IT üzemeltetés IT támogató folyamatok 21

22 ARIS-ház - Folyamat nézet - modelltípusok Folyamat szelekciós mátrix Funkció nézet A modelltípus leggyakoribb használati formája, amikor egy értékteremtő láncdiagramban szereplő tevékenységet ún. Szcenáriók, vagy lefutástípusok szerint csoportosítva, mátrix formában részletezünk ki. Külön folyamat lefutás-típusnak tekintendő egy folyamat (vagy alfolyamat), ha annak részletező szintű kibontásakor a tevékenységeiben, azok logikai kapcsolataiban, a felelős szervezeti egységekben vagy az előállított/felhasznált dokumentumokban különbség mutatkozik. Ez a szempontrendszer egyben szelekciós elv is lehet, vagyis a lefutástípusok meghatározásánál (azaz a mátrix sorainak és oszlopainak meghatározásánál) a fenti folyamat elemek viselkedését kell megvizsgálni. Értékteremtő-lánc diagram Folyamat szelekciós mátrix eepc Belföldi átutalások Nemzetközi átutalások Pénztár műveletek Bankszámla szolgáltatások Funkció allokációs diagram Ügylet kezdeményezés Átutalások kezdeményezése Pénztár és Bankszámla szolgáltatások kezdeményezése Ügylet elökészítés Szerződéskötés Ügylet lebonyolítás Belföldi átutalások lebonyolítása Nemzetközi átutalások lebonyolítása Pénztár műveletek lebonyolítása Bankszámla szolgáltatások lebonyolítása Adminisztráció Átutalások könyvelése Pénztár műveletek könyvelése Bankszámla szolgáltatások könyvelése 22

23 ARIS-ház - Folyamat nézet - modelltípusok Eseményvezérelt folyamat-lánc diagram (eepc) Funkció nézet Értékteremtő-lánc diagram Folyamat szelekciós mátrix eepc Funkció allokációs diagram A folyamatok összetettsége és kapcsolatainak számossága miatt egyetlen modellben, egyetlen szinten lehetetlen az eredményes modellezés, ezért a legfelső szinten álló, áttekintő modellek objektumai (például tevékenység) alá részletesebb információtartalommal bíró modelleket kell hierarchizálni. Ezek a kapcsolatok bejárhatóak, a rajtuk történő navigálás rendkívül egyszerű. Az utolsó áttekintő szint funkciói olyan logikai blokkokat képeznek, amelyeket egyértelműen ki lehet fejteni részletező modellek formájában. A részletező folyamatok szintjén is létre lehet hozni folyamati hierarchiákat, vagyis a folyamat adott tevékenységét további eepc anyagáramlással, Funkció Hozzárendelési Diagrammal ki lehet fejteni. Az ilyen módon létrehozott folyamati szintek száma elvileg nem korlátozott. Hiba modulgazdához továbbítva Kapcsolatfelvétel a hibabejelentővel Bázis jellegű hiba rendszergazdához továbbítva SAP R/3 rendszergazda SAP R/3 modulgazda Hibaelhárítás saját hatáskörben SAP hibanapló Külső tanácsadó bevonása szükséges Help Desk adminisztrátor SZK vezető SAP R/3 modulgazda Hiba elhárítása Tanácsadás megrendelése, továbbítása KM KM KM IK Hibaelhárítás külső tanácsadótól megrendelve Megrendelés (fax) SAP R/3 rendszergazda Tanácsadó Tanácsadó SAP R/3 modulgazda Kapcsolatfelvétel a modulgazdával KM Hibaelhárítás tanácsadó igénybevételével Hiba elhárítása 23

24 ARIS-ház - Folyamat nézet - modelltípusok Funkció hozzárendelési diagram A funkció hozzárendelési diagram objektumkészlete megegyezik az esemény vezérelt folyamatláncéval (eepc). A FAD értelmezése: az eepc adott tevékenységéhez tartozó objektumait (input, output, alkalmazási rendszer, szervezeti elemek, stb.) egy külön modellben (FAD-ban) megjeleníthetjük, így az eepc lefutását áttekinthetőbbé, követhetőbbé tehetjük. Funkció nézet Értékteremtő-lánc diagram Folyamat indító eseménye (Funkció) Input dokmentum Input dokmentum adat, információ adat, információ Döntési kompetenciával Döntési kompetenciával rendelkező pozíció rendelkező pozíció DÖ DÖ (Funkció) (Funkció) Információt Információt adó szervezeti adó szervezeti egység egység IA IA Folyamat indító Input eseménye Információt dokmentum Döntési adó szervezeti Position type adat, információ kompetenciával egység rendelkező pozíció DÖ IA (Funkció) Position type Position type Output dokumentum adat, információ A kapcsoló utáni események (tevékenységek), illetve a kapcsolót megelőző folyamatágak "KIZÁRÓ-VAGY" logikai kapcsoló közül csupán az egyik következik be (hajtódik végre). Folyamat szelekciós mátrix eepc Funkció hozzárendelési diagram A folyamat lefutását meghatározó esemény(ek) (Funkció) (Funkció) Folyamat záró eseménye Folyamat kapcsoló (Funkció) A folyamat lefutását meghatározó esemény(ek) (Funkció) (Funkció) Input Input dokmentum dokmentum adat, információ adat, információ Output Output dokumentum dokumentum adat, információ adat, információ Végrehajtó Végrehajtó szervezeti szervezeti egység egység (Funkció) (Funkció) A folyamat A folyamat lefutását lefutását Input meghatározó meghatározó Végrehajtó dokmentum esemény(ek) esemény(ek) szervezeti adat, információ egység Input Végrehajtó Felelős Információt dokmentum szervezeti (számonkérhető) kapó szervezeti adat, információ egység pozíció egység (Funkció) FE et IK támogató (Funkció) alkalmazási rendszer Felelős(pl.:SAP R/3) Információt Felelős Információt (számonkérhető) Végrehajtó Közreműködő (számonkérhető) kapó szervezeti Input kapó szervezeti szervezeti szervezeti A kapcsoló utáni események (tevékenységek), pozíciódokmentum egység egység egység illetve a kapcsolót megelőző folyamatágak pozíció adat, információ egység "ÉS" logikai kapcsoló mindegyike bekövetkezik, végrehajtódik. FE KM FE (Funkció) IK IK et támogató modul Tranzakció kód Output (pl.: SAP R/3 Folyamat dokumentum MM modul) adat, információ záró Input Véleményező eseménye dokmentum Döntési szervezeti adat, információ kompetenciával egység Input rendelkező pozíció dokmentum Végrehajtó DÖ VÉ adat, információ csoport Folyamat kapcsoló (Funkció) (Funkció) A folyamat lefutását meghatározó esemény(ek) (Funkció) Folyamat záró eseménye Input Input dokmentum dokmentum Döntési Döntési adat, adat, információ információ kompetenciával kompetenciával rendelkező rendelkező pozíció pozíció DÖ DÖ (Funkció) (Funkció) Véleményező Véleményező szervezeti szervezeti egység egység VÉ VÉ "VAGY" logikai kapcsoló A folyamat lefutását meghatározó esemény(ek) Input Döntési dokmentum kompetenciával adat, információ rendelkező csoport DÖ (Funkció) A kapcsoló utáni események (tevékenységek),illetve a kapcsolót megelőző folyamatágak közül vagy az egyik vagy mindegyik bekövetkezik (végrehajtódik). Folyamat záró eseménye Vissza csatolás a folyamatban Folyamat záró eseménye Vissza csatolás a folyamatban Folyamat záró eseménye 24

25 ARIS-ház - Nézetek integrációja Beszerzés (TÁSZ) Beszerzési osztályvezető Indirekt és segédanyag beszerzés (BESZ) Beszerző Beszerzés Beszerzési dokumentáció Irodaszer beszerzése szükséges Igény létrehozása Igénylés Igény létrehozása Igénylő Beszállító kiválasztása Beszállítói szerződés Teljesítés igazolás SAP R/3 Beszállító kiválasztása Beszerző Igénylés Szerződéskötés Teljesítés 25

26 ARIS adatbázis technikai szintek A redundáns (többször előforduló) adatok elkerülése végett az adatbázis háttérstruktúráját két szint, a hivatkozási és definíciós szint alkotja. Hivatkozási szint Modell Pl.: A hivatkozási szinten találhatók a modellek. Minden modell olyan hivtakozások összessége, melyek egy, a definíciós szinten tárolt objektum definícióra vonatkoznak. Ezeket a hivatkozásokat a modellekben szimbólumokkal jelöljük. Beszállító kiválasztva Szerződéskötés Szerződés megkötve Jogi osztály Beszállítói szerződés Pénzügyi osztály Beszállítói szerződés Hibás teljesítés Szerződés megkötve Teljesítés Teljesítés rendben Beszállító Teljesítés igazolás Definíciós szint Objektumok A definíciós szinten található az ARIS Repository (adattár), mely az adatbázisban definiált objektumokat tartalmazza. A modellekből ezekre az objektum definíciókra hivatkozhatunk F11 Beszállítói F12 szerződés REPOSITORY 26

27 Modellezési szintek kialakítása Áttekintő szint A folyamat feltérképezést top-down megközelítési módszerrel célszerű végezni, vagyis a társaság fő működési területei, főfolyamataiból kiindulva. Áttekintő főfolyamati szint Informatikai tervezés Fejlesztési igény bejelentõ lap Informatika menedzselése Informatikai fejlesztés Felhasználói rendszer fejlesztés Ad-hoc fejlesztési igény felmerült Fejlesztési igény vizsgálata Informatikai üzemeltetés KM Rendszertervezés III. osztály Technológiai osztály Informatikai karbantartás T o p D o w n Fejlesztési igény kielégítés szükséges Fejlesztési igény elvetve A felsőbb szinten lévő modellekben található tevékenységek külön-külön kibonthatók folyamat formájában. 27

28 Modellezési szintek kialakítása Részletező szint A folyamatok összetettsége és kapcsolatainak számossága miatt egyetlen modellben, egyetlen szinten lehetetlen az eredményes modellezés. Ezért a legfelső szintű áttekintő modellek objektumai alá részletesebb információtartalommal bíró modelleket kell hierarchizálni. Fejlesztési folyamatok Informatikai tervezés Informatikai fejlesztés Informatika menedzselése Informatikai üzemeltetés Informatikai karbantartás A folyamat feltérképezés szempontjából az Értékteremtő lánc diagram valamint a Folyamat szelekciós mátrix az áttekintő szintek modelltípusai, az eepc és a Funkciófa modelltípusok a részletező folyamatok létrehozására használhatók. A részletező folyamatok leggyakoribb, ún. alap modelltípusa az eepc. Felhasználói rendszer fejlesztés Ad-hoc fejlesztési igény felmerült Fejlesztési igény vizsgálata T o p Fejlesztési igény bejelentõ lap Fejlesztési igény kielégítés szükséges Ad-hoc fejlesztési igény felmerült Fejlesztési igény vizsgálata Fejlesztési igény elvetve Fejlesztési igény kielégítés szükséges KM Rendszertervezés III. osztály Technológiai osztály Fejlesztési igény elvetve Fejlesztési igény bejelentõ lap Fejlesztési igény kielégítés szükséges Ad-hoc fejlesztési igény felmerült Fejlesztési igény vizsgálata Fejlesztési igény elvetve KM Rendszertervezés III. osztály Technológiai osztály D o w n Részletező főfolyamatszint A folyamatok feltérképezésekor a felelősségi mátrixok a részletező modellek alapján készülnek táblázatos formában. Elsődleges szempontként kell tehát figyelembe venni, azt, hogy a modellezést úgy kell végrehajtani, hogy a lekérdezett mátrixban foglaltak egységesen, könnyen értelmezhető formában írják le a tevékenységekhez tartozó szervezeti felelősségeket. 28

29 Modellezési szintek a folyamat hierarchiában TÁRSASÁGI FŐFOLYAMATOK FOLYAMATOK RÉSZLETEZŐ FOLYAMATOK ALFOLYAMATOK 29

30 Navigáció a folyamat hierarchiában Horizontális navigáció Ahogy az életben, úgy az adatbázisban is a folyamatok időben megelőzik, ill. követik egymást. Az ilyen kapcsolódások dinamikus ábrázolására az ún. Folyamat-kapcsoló szimbólumot alkalmazhatjuk. A folyamat végeseménye megyegyezik a követő folyamat kezdő eseményével. Gyakorlatilag ezen az eseményen kapcsolódik a két folyamat. A Folyamat-kapcsoló szimbólum a navigáció technikai megvalósítását teszi lehetővé úgy, hogy a folyamat-kapcsolók alá hierarchizáljuk (vertikális navigáció) a releváns folyamatokat. Folyamat-kapcsoló Esemény Követő folyamat Megelőző folyamat Esemény Vertikális navigáció A különböző részletezettségű modellezési szinteket a Hierarchizálás módszerével tudjuk kialakítani. Ezen módszer segítségével egy komplex információ tartalommal bíró objektum alá dinamikusan tudjuk hozzácsatolni az azt részletező modell(eke)t. Áttekintő szint A hierarchizált objektumokat a Komplex folyamat szimbólum jelöli az objektum jobb alsó sarkánál. Fejlesztési igény bejelentõ lap Ad-hoc fejlesztési igény felmerült Fejlesztési igény vizsgálata KM Rendszertervezés III. osztály Technológiai osztály Részletező szint Fejlesztési igény kielégítés szükséges Fejlesztési igény elvetve 30

31 Befektetett eszközök Befektetett eszközök Befektetett Immateriális Tárgyi pénzügyi javak eszközök eszközök Befektetett Immateriális Tárgyi pénzügyi javak eszközök eszközök Termőföld, telek Termőföld, telek Épületek és egyéb építmények Épületek és egyéb építmények Gépek, üzemi berendezések és felszerelések Gépek, üzemi berendezések és felszerelések Járművek Járművek 50 E Ft alatti tárgyi eszközök 50 E Ft alatti tárgyi eszközök Beruházások, felújítások Beruházások, felújítások Eszközök Eszközök Leltározandó javak jellemzői Forgóeszközök Készletek Követelések Pénzeszközök Anyagok, áruk, saját termelésű készletek Anyagok, áruk, saját termelésű készletek Szakkönyvtár Szakkönyvtár Úton lévő árukészletek Úton lévő árukészletek Idegenek tulajdonát képező Idegenek készletek tulajdonát képező készletek Forgóeszközök Készletek Követelések Pénzeszközök Források Kötelezettségek Források Kötelezettségek november. 25. Objektum szint Leíró tulajdonságok Leltározás lebonyolítása A leltári okmányok kitöltésére vonatkozó általános előírások Tárolási nyilatkozat Leltárívek Leltározás előkészítése Leltár előkészítve Leltárfelvétel végrehajtása Leltározó bizottság Szállító/kivitelező IA Tároló fél IA A leltári okmányok Tárolási Leltározó Leltározási kitöltésére vonatkozó Leltárívek Tároló fél nyilatkozat 1 Szállító/kivitelező Leltárívek bizottság intézkedés 2 általános előírások Leltározandó IA IA Leltárfelvétel Leltárfelvétel javak jellemzői végrehajtása ellenőrzése Leltárfelvétel Leltározandó Tárolási Leltározandó módozatai javak jellemzői Leltár nyilatkozat javak jellemzői eltérési U31-m2 jegyzőkönyv Leltárfelvétel módozatai Leltárellenőr Leírás! Leltár eltérési jegyzőkönyv Ellenőrzési jegyzőkönyv U31-m2 Leltározandó javak jellemzői Leltározandó Leltározandó javak jellemzői javak jellemzői Leltárfelvétel végrehajtva Leltárfelvétel rendben Ellenőrzési jegyzőkönyv Leltárfelvétel hiányos, vitatható 3 Leltár megismétlésének elrendelése Gazdasági ágazatvezető Leírás! Dokumentum Leltárívek Leltár eltérési jegyzőkönyv 4 Leltárfelvételi jegyzőkönyv elkészítése Leltározó bizottság Leírás! Leltár felvételi jegyzőkönyv U31-m1 Ismételt leltározás elrendelve Leltározás előkészítése Leltár felvételi jegyzőkönyv Leltárívek Leltár eltérési jegyzőkönyv 5 Leltározásra kötelezett szervezeti Tulajdonos egységvezető KM Számviteli osztály IK Leltárfelvételi okmányok felülvizsgálata Leírás! Leltár felvételi jegyzőkönyv Leltárívek Leltár eltérési jegyzőkönyv Számviteli osztály 6 Leltárfelvételi okmányok egyeztetése a könyvvitelileírás! nyilvántartással Leltározásvezető KM Könyvviteli nyilvántartás 31

32 Adatbázis lekérdezések - Riport ARIS felhasználók által összeállítható és az ARIS-ban futtatható program, amely az ARIS folyamati adatbázisból építkezik és eredményként különféle állományokat hoz létre. Működés ARIS adatbázis i Szervezeti egység riportok (pl.: adott szervezeti egység funkciólistája) Informatikai rendszer riportok (pl.: adott rendszer mely funkciókat támogat?) Dokumentum riportok (pl.: adott szabályzat/jogszabály mely tevékenységeknél jelenik meg?) Folyamat riportok (pl.: felelősségi mátrix, szabályzat leltár, utasítás előállító riport) 32
