1 Mi-Elosztók - Kombinálható elosztórendszer - Elosztóépítéshez 630A-ig, IP 65 - Kiváló minőségű termoplasztból - II érintésvédelmi osztály - Típusvizsgált rendszer (TSK) MSZ EN szerint - ASTA által minősítve, IEC szerint Az Mi-Farming elosztók kiválóan alkalmazhatók ammóniával terhelt létesítményekben, ahol állattartás folyik. 39

2 Mi-Elosztók moduláris felépítés 150 mm-es raszterben 5 szekrényméret: 150 x 300 mm, 300 x 300 mm, 450 x 300 mm, 600 x 300 mm és 600 x 600 mm alkalmazható kisfeszültségű elosztóberendezés építéséhez 630 A-ig vagy különálló elosztóként Szekrényméret Szekrényméret Szekrényméret Szekrényméret Szekrényméret Mi üres szekrények Mi-NH-szakaszolható biztosítós szekrények NH 00, NH 1, NH 2, NH 3 méretű, Mi kismegszakítós szekrények Gyűjtősínre szerelt Mi-NH-biztosítós szekrények, Gyűjtősínre szerelt Mi-NH-szakaszolható biztosítós szekrények, Mi-gyűjtősínes szekrények 630 A-ig Mi fogyasztásmérő szekrények Mi-biztosítós szekrények Diazed/Neozed Mi-terheléskapcsolós szekrények, Mi-megszakítós szekrények termikus és mágneses kioldókkal 630 A-ig Mi NH-biztosítós szekrények NH 00, NH 1, NH 2, NH 3 méretű, 41

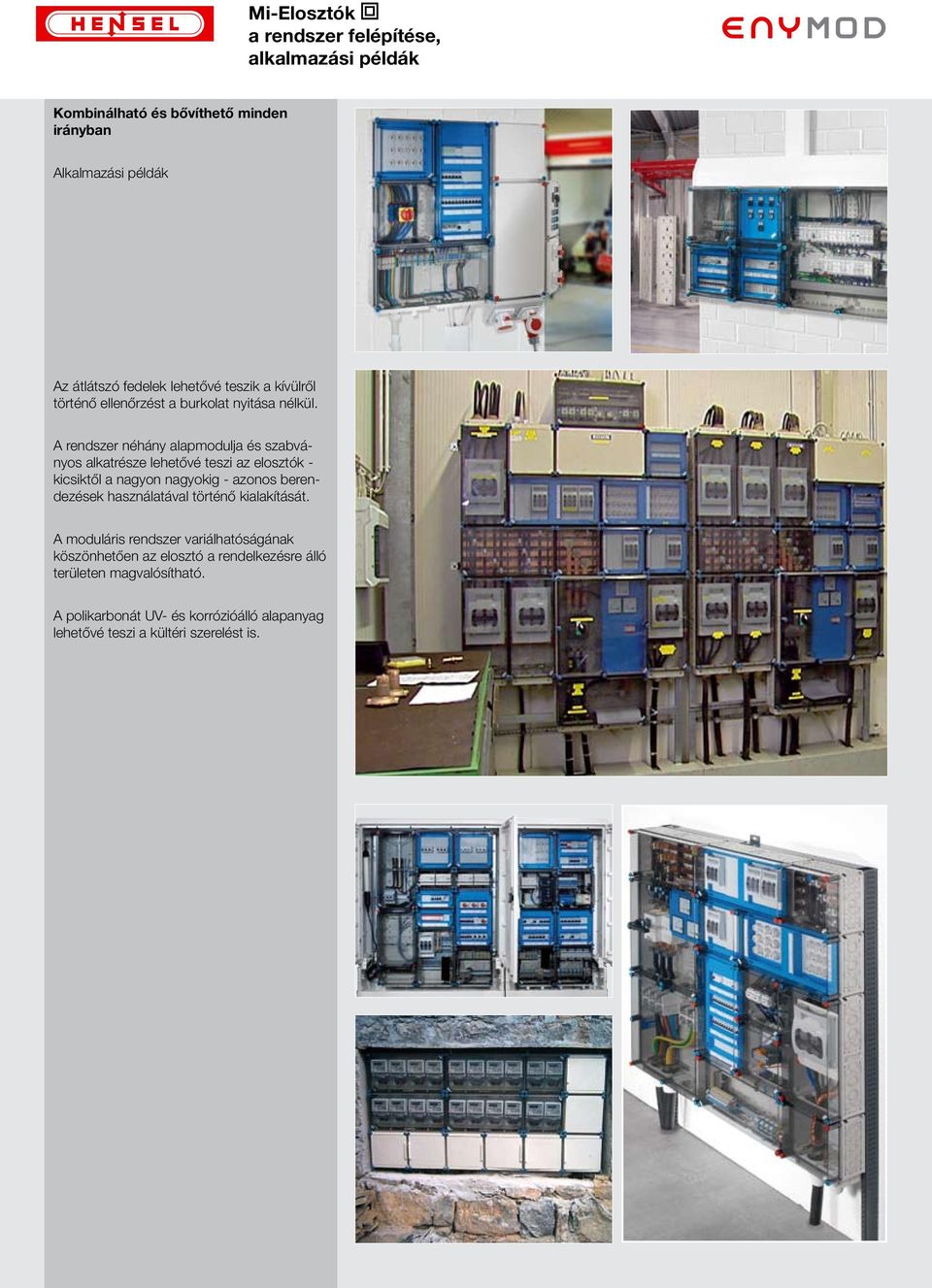

3 a rendszer felépítése, alkalmazási példák Kombinálható és bővíthető minden irányban Alkalmazási példák Az átlátszó fedelek lehetővé teszik a kívülről történő ellenőrzést a burkolat nyitása. A rendszer néhány alapmodulja és szabványos alkatrésze lehetővé teszi az elosztók - kicsiktől a nagyon nagyokig - azonos berendezések használatával történő kialakítását. A moduláris rendszer variálhatóságának köszönhetően az elosztó a rendelkezésre álló területen magvalósítható. A polikarbonát UV- és korrózióálló alapanyag lehetővé teszi a kültéri szerelést is. 42

4 Üres szekrények Fedélzárás szerszámmal, külön kell megrendelni a tartósíneket, szerelőlapokat valamint a zárófedeleket. Mi szekrényméret 1 Mi szekrényméret 1 Mi szekrényméret 2 Mi szekrényméret 2 Mi szekrényméret 2 Mi szekrényméret 2 Mi szekrényméret 2 Mi szekrényméret 2 Mi szekrényméret 3 Mi szekrényméret 3 Mi szekrényméret 3 Mi szekrényméret 3 Mi szekrényméret 4 átlátszó fedéllel szürke fedéllel átlátszó fedéllel szürke fedéllel átlátszó fedéllel szürke fedéllel átlátszó fedéllel beépített szerelőlappal 115 mm, beépített tartósínnel 104 mm zsanéros fedéllel az érintésvédelemmel ellátott beépíthető készülékekhez, amelyeket kezelni kell. szürke fedéllel beépített szerelőlappal 115 mm, beépített tartósínnel 104 mm zsanéros fedéllel az érintésvédelemmel ellátott beépíthető készülékekhez, amelyeket kezelni kell. átlátszó fedéllel szürke fedéllel átlátszó fedéllel szürke fedéllel átlátszó fedéllel 300x150x170 mm 300x150x170 mm 300x300x214 mm 300x300x214 mm 300x450x170 mm 300x450x170 mm 300x450x214 mm 300x450x214 mm Mi szekrényméret 4 Mi szekrényméret 4 Mi szekrényméret 4 Mi szekrényméret 8 Mi szekrényméret 8 szürke fedéllel átlátszó fedéllel szürke fedéllel átlátszó fedéllel kábelbevezetés csak zárófedéllel lehetséges szürke fedéllel kábelbevezetés csak zárófedéllel lehetséges 300x600x214 mm 300x600x214 mm 600x600x170 mm 600x600x170 mm Kismegszakító szekrények DIN szerinti sorolható készülékek beépítéséhez Kézi fedélzárók. Takarósávokkal A készülék nyílásokhoz. Mi osztásegységig: 1 x 9 x 18 mm Mi osztásegységig: 1 x 12 x 18 mm Mi osztásegységig: 1 x 12 x 18 mm Mi osztásegységig: 2 x 12 x 18 mm Mi osztásegységig: 2 x 12 x 18 mm Mi osztásegységig: 3 x 12 x 18 mm 1 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz 2 x 25 mm², Cu 8 x 4 mm², Cu 1 soros PE- és N-kapcsokkal réz vezetékhez 10 x 16 mm², Cu 1 soros PE- és N-kapcsokkal réz vezetékhez 10 x 16 mm², Cu 2 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz 2 x 25 mm², Cu 10 x 4 mm², Cu 2 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz zsanéros fedéllel 2 x 25 mm², Cu 10 x 4 mm², Cu 3 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz 4 x 25 mm², Cu 16 x 4 mm², Cu 300x150x170 mm 300x150x170 mm 300x150x170 mm 300x450x170 mm További információ a oldalon 43

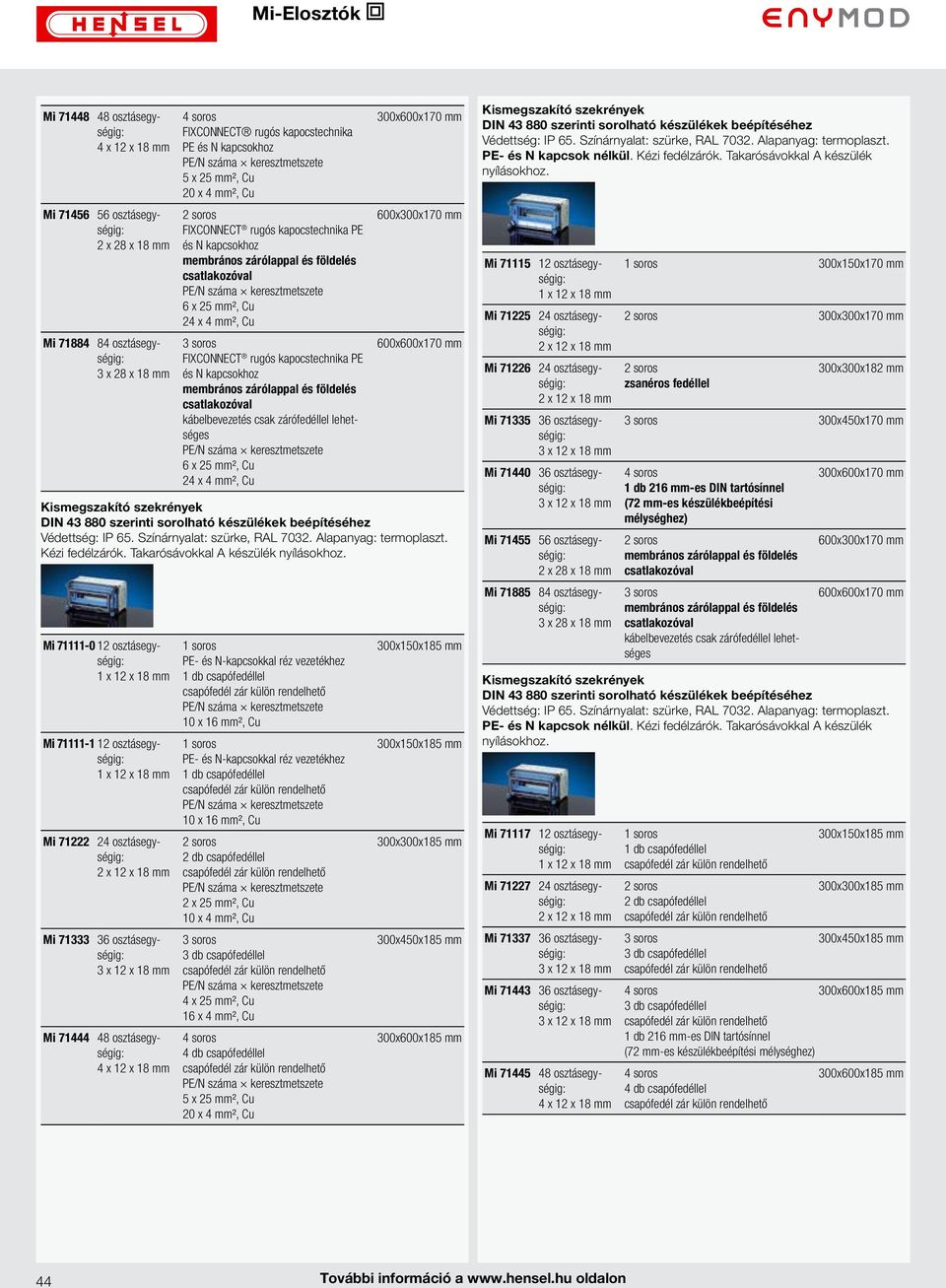

5 Mi osztásegységig: 4 x 12 x 18 mm Mi osztásegységig: 2 x 28 x 18 mm Mi osztásegységig: 3 x 28 x 18 mm 4 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz 5 x 25 mm², Cu 20 x 4 mm², Cu 2 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz membrános zárólappal és földelés csatlakozóval 6 x 25 mm², Cu 24 x 4 mm², Cu 3 soros FIXCONNECT rugós kapocstechnika PE és N kapcsokhoz membrános zárólappal és földelés csatlakozóval kábelbevezetés csak zárófedéllel lehetséges 6 x 25 mm², Cu 24 x 4 mm², Cu 600x600x170 mm Kismegszakító szekrények DIN szerinti sorolható készülékek beépítéséhez Kézi fedélzárók. Takarósávokkal A készülék nyílásokhoz. Mi osztásegységig: 1 x 12 x 18 mm Mi osztásegységig: 1 x 12 x 18 mm Mi osztásegységig: 2 x 12 x 18 mm Mi osztásegységig: 3 x 12 x 18 mm Mi osztásegységig: 4 x 12 x 18 mm 1 soros PE- és N-kapcsokkal réz vezetékhez 1 db csapófedéllel 10 x 16 mm², Cu 1 soros PE- és N-kapcsokkal réz vezetékhez 1 db csapófedéllel 10 x 16 mm², Cu 2 soros 2 db csapófedéllel 2 x 25 mm², Cu 10 x 4 mm², Cu 3 soros 3 db csapófedéllel 4 x 25 mm², Cu 16 x 4 mm², Cu 4 soros 4 db csapófedéllel 5 x 25 mm², Cu 20 x 4 mm², Cu 300x150x185 mm 300x150x185 mm 300x300x185 mm 300x450x185 mm 300x600x185 mm Kismegszakító szekrények DIN szerinti sorolható készülékek beépítéséhez PE- és N kapcsok. Kézi fedélzárók. Takarósávokkal A készülék nyílásokhoz. Mi osztásegységig: 1 x 12 x 18 mm Mi osztásegységig: 2 x 12 x 18 mm Mi osztásegységig: 2 x 12 x 18 mm Mi osztásegységig: 3 x 12 x 18 mm Mi osztásegységig: 3 x 12 x 18 mm Mi osztásegységig: 2 x 28 x 18 mm Mi osztásegységig: 3 x 28 x 18 mm 1 soros 300x150x170 mm 2 soros 2 soros zsanéros fedéllel 3 soros 300x450x170 mm 4 soros 1 db 216 mm-es DIN tartósínnel (72 mm-es készülékbeépítési mélységhez) 2 soros membrános zárólappal és földelés csatlakozóval 3 soros membrános zárólappal és földelés csatlakozóval kábelbevezetés csak zárófedéllel lehetséges 600x600x170 mm Kismegszakító szekrények DIN szerinti sorolható készülékek beépítéséhez PE- és N kapcsok. Kézi fedélzárók. Takarósávokkal A készülék nyílásokhoz. Mi osztásegységig: 1 x 12 x 18 mm Mi osztásegységig: 2 x 12 x 18 mm Mi osztásegységig: 3 x 12 x 18 mm Mi osztásegységig: 3 x 12 x 18 mm Mi osztásegységig: 4 x 12 x 18 mm 1 soros 1 db csapófedéllel 2 soros 2 db csapófedéllel 3 soros 3 db csapófedéllel 300x150x185 mm 300x300x185 mm 300x450x185 mm 4 soros 300x600x185 mm 3 db csapófedéllel 1 db 216 mm-es DIN tartósínnel (72 mm-es készülékbeépítési mélységhez) 4 soros 4 db csapófedéllel 300x600x185 mm 44 További információ a oldalon

6 Kismegszakító szekrények fővezetéki kismegszakítóhoz (SH-kapcsoló) Kézi fedélzárók. Egypólusú fővezetéki elágazó kapoccsal rézvezetőhöz, plombálható érintésvédelmi burkolattal, zárható takarósávval. Mi mm 600x600x192 mm 12 osztásegységes, érintésvédelmi burkolattal ellátott csapófedél (1 x 12 x 18 mm) és hozzátartozó tartósín kábelbevezetés csak zárófedéllel lehetséges 3 db mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi osztásegységig: 1 x 6 x 18 mm 1 soros PEN vezető száma x keresztmetszete 1 x 25 mm², Cu 2 x 16 mm², Cu 25 A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 4 x 25 A,, D II, E 27, illesztőgyűrűs rendszer. Csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 6 kapocs / PE+N. Névleges feszültség: AC 500 V. Fogyasztásmérő szekrények Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Fedélzárás szerszámmal, kétszeresen plombálható. Méretlen helyen történő használata esetén egyeztessen a helyi áramszolgáltatóval! Mi Mi Mi Mi mm beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm 300x450x170 mm beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm 300x450x214 mm beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm tartozék tartósínnel beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm 300x600x214 mm tartozék tartósínnel beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm 300x600x228 mm tartósín plombálható, szabványos fogyasztásmérő csapóablakkal 140 x 310 mm-es szabványos ablaknyílás méret szerszámos vagy kézi működtetésre elektronikus fogyasztásmérőhöz, kapcsolóórához stb. lakatzárral (legfeljebb 6 mm-es lakatpánt átmérő) védettség: IP 54 beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm 300x600x192 mm 12 osztásegységes, érintésvédelmi burkolattal ellátott csapófedél (1 x 12 x 18 mm) és hozzátartozó tartósín beépített mérőkereszttel és fogyasztásmérő felerősítő csavarokkal Mi mm 600x600x170 mm tartozék tartósínnel kábelbevezetés csak zárófedéllel lehetséges 3 db mérőkereszttel és fogyasztásmérő felerősítő csavarokkal 25 A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 4 x 25 A,, D II, E 27, illesztőgyűrűs rendszer. Csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 6 kapocs / PE+N. Névleges feszültség: AC 500 V. Zsanéros fedéllel. Mi Mi Mi A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 8 x 25 A,, D II, E 27, illesztőgyűrűs rendszer. Csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 12 kapocs / PE+N. Névleges feszültség: AC 500 V. Mi Mi Mi További információ a oldalon 45

7 63 A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez. N-vezetők megnövelt áramvezető képességgel. 3 x 63 A,, D III, E 33, illesztőgyűrűs rendszer. Csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 3 kapocs / PE+N. Névleges feszültség: AC 500 V. 25/63 A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 4 x 25 A, 3 x 63 A,, D II, E 27 és D III, E 33 illesztőgyűrűs rendszer, csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 9 kapocs / PE+N. Névleges feszültség: AC 500 V. Mi Mi Mi Mi Mi Mi A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez. N-vezetők megnövelt áramvezető képességgel. 3 x 63 A,, D III, E 33, illesztőgyűrűs rendszer. Csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 3 kapocs / PE+N. Névleges feszültség: AC 500 V. Zsanéros fedéllel. 63 A-es Neozed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 5 x 63 A,, D0 2, E 18, illesztőhüvelyes rendszer. Csatlakozó kapcsok 4-35 mm², Cu, kimeneti kapcsok 1,5-16 mm², 5 kapocs / PE+N. Névleges feszültség: AC 400 V. Mi Mi Mi Mi Mi Mi A-es Diazed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 6 x 63 A,, D III, E 33, illesztőgyűrűs rendszer. Csatlakozó kapcsok mm², Cu, kimeneti kapcsok 1,5-16 mm², 6 kapocs / PE+N. Névleges feszültség: AC 500 V. 63 A-es Neozed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 5 x 63 A,, D0 2, E 18, illesztőhüvelyes rendszer. Csatlakozó kapcsok 4-35 mm², Cu, kimeneti kapcsok 1,5-16 mm², 5 kapocs / PE+N. Névleges feszültség: AC 400 V. Zsanéros fedéllel. Mi Mi Mi Mi Mi Mi További információ a oldalon

8 63 A-es Neozed biztosítóaljzatokkal kapcsokkal, réz vezetékhez, N-vezetők megnövelt áramvezető képességgel. 12 x 63 A,, D0 2, E 18, illesztőhüvelyes rendszer. Csatlakozó kapcsok 4-35 mm², Cu, kimeneti kapcsok 1,5-16 mm², 12 kapocs / PE+N. Névleges feszültség: AC 400 V. Mi Mi Mi Mi x NH 1, Mi x NH 2, névleges áramerősség: 250 A csatlakozás M 10 / Mi VS VA 400 névleges áramerősség: 400 A csatlakozás M 10 / Mi VS VA 400 NH-késes szakaszolható biztosítós szekrények EN szerinti NH 3-as méretű szakaszolható biztosítóval Fedélzárás szerszámmal. PE- és N-kapcsokkal, PE és N között eltávolítható áthidaló vezetékkel. Névleges feszültség: AC 690 V. Névleges üzemi áram: 475 A felső betáplálásnál, 530 A alsó betáplálásnál, kábelbevezetés csak zárófedéllel lehetséges. NH-késes biztosítós szekrények biztosítóaljzatokkal, MSZ EN szerint Fedélzárás szerszámmal. PE- és N-kapcsokkal réz vezetékhez. Névleges feszültség: AC 690 V. Mi x NH 3, kapocstartomány L1 - L3: M 12 / VA Mi VS 630 PE + N: 1 x / 2 x , Cu / Mi VS x600x170 mm Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 1, Mi x NH 2, névleges áramerősség: 125 A csatlakozás 4-35 mm² névleges áramerősség: 125 A csatlakozás 4-35 mm² / Mi VS 100/160 névleges áramerősség: 125 A szorítókengyeles csatlakozással -70 mm² dupla szorítókengyeles kapoccsal a biztosító aljzatok bekötéséhez névleges áramerősség: 125 A csatlakozás 4-35 mm² / Mi VS 100/160 dupla szorítókengyeles kapoccsal a biztosító aljzatok bekötéséhez névleges áramerősség: 250 A csatlakozás M 10 / VA Mi VS 250 névleges áramerősség: 400 A csatlakozás M 10 / VA Mi VS x300x170 mm 450x300x170 mm NH-késes szakaszolható biztosítós szekrények EN szerinti NH 00-ás méretű szakaszolható biztosító Fedélzárás szerszámmal. PE- és N-kapcsokkal réz vezetékhez. Névleges feszültség: AC 690 V. NH-késes biztosítós szekrények biztosítóaljzatokkal, MSZ EN szerint Fedélzárás szerszámmal. Gyűjtősínre szerelt, 5 pólusú, PE- és N-kapcsokkal réz vezetékhez, N-vezetők megnövelt áramvezető képességgel, érintésvédelemmel. Névleges feszültség: AC 690 V. Névleges áramerősség: 125 A, felső kivezetések, kimeneti kapcsok 4-35 mm², csatlakozó kapcsok mm², Cu / Mi VS 100/160/250/400. Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, 1 kapocs / PE+N 1 kapocs / PE+N 1 kapocs / PE+N 2 kapocs / PE+N 2 kapocs / PE+N 2 kapocs / PE+N 3 kapocs / PE+N 3 kapocs / PE+N 3 kapocs / PE+N Mi x NH 2, Mi x NH 2, névleges áramerősség: 400 A csatlakozás 4-35 mm² névleges áramerősség: 400 A csatlakozás 4-35 mm² / Mi VS 100/ x300x170 mm További információ a oldalon 47

9 NH-késes biztosítós szekrények biztosítóaljzatokkal, MSZ EN szerint Fedélzárás szerszámmal. Gyűjtősínre szerelt, 5 pólusú, N-vezetők megnövelt áramvezető képességgel, érintésvédelemmel. Névleges feszültség: AC 690 V, Névleges áramerősség: 125 A, csak kombinációban, felső kivezetések, kimeneti kapcsok 4-35 mm². Vezetékkapcsok. Érintésvédelemmel. Mi x NH 00, Mi x NH 00, Mi x NH 00, 4 kapocs / PE+N 4 kapocs / PE+N 4 kapocs / PE+N NH-késes biztosítós szekrények biztosítóaljzatokkal, az MSZ EN szabvány szerint Fedélzárás szerszámmal. Gyűjtősínre szerelt, 5 pólusú, N-vezetők megnövelt áramvezető képességgel. Névleges feszültség: AC 690 V. Névleges áramerősség: 250 A. Csatlakozás M 10. Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, Mi x NH 00, 1 kapocs / PE+N 2 kapocs / PE+N 2 kapocs / PE+N 2 kapocs / PE+N 3 kapocs / PE+N 3 kapocs / PE+N 3 kapocs / PE+N NH-késes szakaszolható biztosítós szekrények EN szerinti NH 00-ás méretű szakaszolható biztosító Fedélzárás szerszámmal. Gyűjtősínre szerelt, 5 pólusú, N-vezetők megnövelt áramvezető képességgel, érintésvédelemmel. Névleges feszültség: AC 690 V. Névleges áramerősség: 125 A. Csak kombinációban, módosítható felső és alsó kivezetések, kimeneti kapcsok 4-35 mm². Vezetékkapcsok. Érintésvédelemmel. Mi x NH 1, Mi x NH 1, Mi x NH 2, Mi x NH 2, 300x600x214 mm 250 vagy 400 A-es Mi-gyűjtősínes szekrényekkel kombinálható 300x600x214 mm 630 A-es gyűjtősínes szekrényekkel kombinálható 300x600x214 mm 250 vagy 400 A-es Mi-gyűjtősínes szekrényekkel kombinálható 300x600x214 mm 630 A-es gyűjtősínes szekrényekkel kombinálható Mi x NH 00, Mi x NH 00, Mi x NH 00, 4 kapocs / PE+N 4 kapocs / PE+N 4 kapocs / PE+N NH-késes szakaszolható biztosítós szekrények NH 1-es méretű,, DIN EN szerinti biztosító aljzatokkal Fedélzárás szerszámmal. Gyűjtősínre szerelt, 5 pólusú, N-vezetők megnövelt áramvezető képességgel. Névleges feszültség: AC 690 V. Névleges áramerősség: 250 A. Csatlakozás M 10. NH-késes szakaszolható biztosítós szekrények EN szerinti NH 00-ás méretű szakaszolható biztosító Fedélzárás szerszámmal. Gyűjtősínre szerelt, 5 pólusú, PE- és N-kapcsokkal réz vezetékhez, N-vezetők megnövelt áramvezető képességgel, érintésvédelemmel. Névleges feszültség: AC 690 V. Névleges áramerősség: 125 A. Módosítható felső és alsó kivezetések, kimeneti kapcsok 4-35 mm², csatlakozó kapcsok mm², Cu / Mi VS 100/160/250/400. Mi x NH 1, Mi x NH 1, 250 vagy 400 A-es Mi-gyűjtősínes szekrényekkel kombinálható 630 A-es gyűjtősínes szekrényekkel kombinálható 300x600x214 mm 300x600x214 mm Mi x NH 00, Mi x NH 00, 1 kapocs / PE+N 1 kapocs / PE+N 48 További információ a oldalon

10 Gyűjtősínes szekrény Diazed, Neozed ill. NH biztosítós szekrényekkel történő kombinációhoz Fedélzárás szerszámmal. N-vezetők megnövelt áramvezető képességgel, 5 pólusú. Terheléskapcsolós szekrény Az EN szerinti beépíthető terheléskapcsolókkal Fedélzárás szerszámmal. Zárható kapcsolókarral. Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok Mi vezetékkapcsok kábelbevezetés csak zárófedéllel lehetséges 300x450x170 mm 300x450x170 mm 300x450x170 mm 600x600x170 mm Ggyűjtősínes szekrény fővezeték védelemhez Fővezeték védelemhez. Kézi fedélzárók. N-vezetők megnövelt áramvezető képességgel, plombálható érintésvédelmi burkolat. Zárható takarósávval. 5 pólusú. Gyűjtősínadapterrel fővezetéki kismegszakítóhoz (SH-kapcsoló) 63 A névleges áramig. Kalapsínre történő szereléshez. 3 db 1,5 16 mm²-es N kapoccsal és 1 db 1,5 16 mm²-es PE kapoccsal. 6 osztásegységes kivágás. Mi Mi Mi x300x214 mm 300x300x214 mm 300x300x214 mm Mi A Mi A Mi A Mi A Mi A Mi A Mi A + PE + N csatlakozás 35 mm², Cu / Mi VS 100 megszakító-képesség: AC 23 A/B 440 V 30 kw maximális előtét-biztosító: 80 A névleges feszültség: AC 690 V + PE + N csatlakozás 35 mm², Cu / Mi VS 100 megszakító-képesség: AC 23 A/B 440 V 37 kw maximális előtét-biztosító: 100 A névleges feszültség: AC 690 V + PE + N csatlakozás 6-70 mm², Cu / Mi VS 160 megszakító-képesség: AC 23 A/B 400 V 80 kw maximális előtét-biztosító: 160 A névleges feszültség: AC 500 V + PE + N csatlakozás 6-70 mm², Cu / Mi VS 160 megszakító-képesség: AC 23 A/B 400 V 80 kw maximális előtét-biztosító: 160 A névleges feszültség: AC 500 V + PE + N csatlakozás: M10 (fázisonként max. 1 x 150 mm²) vagy VA Mi VS 250 megszakító-képesség: AC 23 A/B 400 V 220 kw maximális előtét-biztosító: 400 A névleges feszültség: AC 500 V + PE + N csatlakozás: M10 (fázisonként max. 1 x 240 mm²) vagy VA Mi VS 400 megszakító-képesség: AC 23 A/B 400 V 132 kw maximális előtét-biztosító: 250 A névleges feszültség: AC 500 V + PE + N PE és N között eltávolítható áthidaló vezetékkel csatlakozás L1 - L3: M 12 / VA Mi VS 630 csatlakozás PE + N: 1 x / 2 x , Cu / Mi VS 630 megszakító-képesség: AC 23 A/B 400 V 280 kw maximális előtét-biztosító: 630 A névleges feszültség: AC 500 V kábelbevezetés csak zárófedéllel lehetséges 150x300x mm 300x300x mm 300x300x239 mm 300x600x239 mm 300x600x239 mm 300x600x239 mm 600x600x239 mm További információ a oldalon 49

11 Megszakítós szekrény IEC szerinti kismegszakítókkal Fedélzárás szerszámmal. Zárható fogantyúk. Túlterhelési- és rövidzárlati kioldóval. + PE + N. Névleges feszültség: AC 690 V Mi A csatlakozás 70 mm², Cu / Mi VS 160 beállítási tartomány túlterhelés-kioldó: A névleges zárlati megszakítóképesség Ics = Icu AC 415 V-nál 36 ka Mi A csatlakozás 150 mm², Cu / Mi VS 250 beállítási tartomány túlterhelés-kioldó: A névleges zárlati megszakítóképesség Ics = Icu AC 415 V-nál 36 ka Mi A csatlakozás M 10 / Mi VS VA 400 beállítási tartomány túlterhelés-kioldó: A névleges zárlati megszakítóképesség Ics = Icu AC 415 V-nál 45 ka Mi A csatlakozás L1 - L3: M 10 / VA Mi VS 630 csatlakozás PE + N: 1 x / 2 x , Cu / Mi VS 630 mm², Cu PE és N között eltávolítható áthidaló vezetékkel beállítási tartomány: túlterhelés-kioldó A névleges zárlati megszakítóképesség Ics = Icu AC 415 V-nál 45 ka névleges üzemi áram 475 A felső betáplálásnál, 530 A alsó betáplálásnál kábelbevezetés csak zárófedéllel lehetséges 300x600x262 mm 300x600x262 mm 300x600x262 mm 600x600x347 mm Üres szekrény zsanéros fedéllel Háromoldalú, kombinálható. 3 oldalról metrikusan kikönnyített szekrényfalak a kábelbevezetéshez és bővítéshez. Fedélzárás szerszámmal. Lazán hozzákapcsolt fedélzsanér. Külön kell megrendelni a tartósíneket, szerelőlapokat valamint a fedeleket. Mi 9201 szekrényméret 2 szürke, zsanéros fedéllel : Mi 9210 szekrényméret 2 átlátszó, zsanéros fedéllel : Mi 9211 szekrényméret 2 szürke, zsanéros fedéllel : Mi 9300 szekrényméret 3 átlátszó, zsanéros fedéllel : Mi 9301 szekrényméret 3 szürke, zsanéros fedéllel : Mi 9310 szekrényméret 3 átlátszó, zsanéros fedéllel : Mi 9311 szekrényméret 3 szürke, zsanéros fedéllel : Mi 9400 szekrényméret 4 átlátszó, zsanéros fedéllel : Mi 9401 szekrényméret 4 szürke, zsanéros fedéllel : Mi 9410 szekrényméret 4 átlátszó, zsanéros fedéllel : Mi 9411 szekrényméret 4 szürke, zsanéros fedéllel : 315x300x170 mm 315x300x214 mm 315x300x214 mm 315x450x170 mm 315x450x170 mm 315x450x214 mm 315x450x214 mm 315x600x170 mm 315x600x170 mm 315x600x214 mm 315x600x214 mm Csatlakozódoboz Színárnyalat: szürke, RAL Alapanyag: termoplaszt. 300 mm-es szekrényfal építéshez. Zsanéros beépítési felület. Faltömítéssel. Mi 9100 szekrényméret 1 átlátszó, zsanéros fedéllel : Mi 9101 szekrényméret 1 szürke, zsanéros fedéllel : Mi 9200 szekrényméret 2 átlátszó, zsanéros fedéllel : 165x300x170 mm 165x300x170 mm 315x300x170 mm Mi CB 10 kívülről kezelendő készülékek, pl. dugaljak, nyomógombok és kapcsolók beépítéséhez Emelőkeretek Segítségével a beépítési mélység utólagosan 85 mm-esre növelhető. Mi ZR 4 Mi ZR 8 4-es méretű Mi-szekrényekhez 8-as méretű Mi-szekrényhez 50 További információ a oldalon

12 Tartósínek DIN EN szabvány szerint. Bepattintható vagy szorítórugós rögzítésű készülékekhez illetve kapcsokhoz, rögzítőcsavarokkal. Mi TS 15 Mi TS 30 Mi TS 45 Mi TS 60 1-es méretű Mi-üres szekrényhez 1 8-as méretű Mi-üres szekrényhez 3-as méretű Mi-üres szekrényhez 4-es és 8-as méretű Mi-üres szekrényhez Mi EP as méretű Mi-üres szekrényhez Mi EP as méretű Mi-üres szekrényhez Mi EP es méretű Mi-üres szekrényhez Mi EP es méretű Mi-üres szekrényhez Takarósávok Legfeljebb 3mm-es anyagvastagságig, a nem használt készüléknyílások lefedésére használható. Színárnyalat: szürke, RAL Távtartó Mi TS... Mi-tartósínek felszereléséhez. 2 db. Felerősítő csavarokkal a szekrény aljához és a tartósínhez. AS 12 AS osztásegységig: 18 mm-enként 9 mm-es osztásegység 18 osztásegységig: 18 mm-enként 9 mm-es osztásegység Mi DS 25 Mi DS 50 magasság: 25 mm magasság: 50 mm Gyűjtősín Hosszúság 2400 mm. Vezetékanyag: Cu. Szerelőlemezek Anyaga: bevonattal ellátott keménypapír. Anyagvastagság 4 mm. Rögzítőcsavarokkal. Mi MP 1 Mi MP 2 Mi MP 3 Mi MP 4 Mi MP 8 1-es, 3-as és 4-es méretű Mi- üres szekrényekhez 2 8-as méretű Mi-üres szekrényhez 3-as, 4-es méretű Mi-üres szekrényekhez 4-es, 8-as méretű Mi-üres szekrényhez 8-as méretű Mi-üres szekrényhez Rögzítőcsavar A szekrényaljra való felszereléshez. Önmetsző, horganyzott. Mi SS 22 Mi SS 25 Mi SS 40 Mi SS 45 Mi SS x 5 mm N/PE-vezetőként, 400 A PE vezetőként 12 x 10 mm L1-L3-ként, 400 A N vezetőként, 630 A PE vezetőként 20 x 10 mm L1-L3-ként 25 x 10 mm N vezetőként 30 x 10 mm L1-L3-ként Gyűjtősíntartó 250 A Mi-üres szekrénybe történő beépítéshez. A gyűjtősínek középtávolsága 60 mm. Mi BZ 11 Mi BZ ,5 mm-es anyagvastagsághoz hosszúság: 11 mm 2,5-4 mm-es anyagvastagsághoz hosszúság: 13 mm Érintésvédelmi takarólemez Utólagos beépítéshez. Zárt takarólemez műanyagból. Készülékek beépítésére. Érintésvédelemmel, felerősítő csavarokkal. Mi ST 25 Mi ST 41 Mi ST x 10 mm-es gyűjtősínekhez (L1-L3) 12 x 5 mm-es gyűjtősínekhez (N+PE) rögzítőcsavarokkal 20 x 10 mm-es gyűjtősínekhez (L1-L3) 12 x 10 mm-es gyűjtősínekhez (N) 12 x 5 mm-es gyűjtősínekhez (PE) rögzítőcsavarokkal 30 x 10 mm-es gyűjtősínekhez (L1-L3) 25 x 10 mm-es gyűjtősínekhez (N) 12 x 10 mm-es gyűjtősínekhez (PE) rögzítőcsavarokkal Mi EP es méretű Mi-üres szekrényhez, kék Mi EP es méretű Mi-üres szekrényhez, szürke Mi EP es méretű Mi-üres szekrényhez, kék Mi EP es méretű Mi-üres szekrényhez, szürke Mi EP 03 3-as méretű Mi-üres szekrényhez, kék Mi EP es méretű Mi-üres szekrényhez, kék Mi EP es méretű Mi-üres szekrényhez, szürke További információ a oldalon 51

13 Bandázsvezetékek Mi VS 100 névleges áramerősség: 100 A gyűjtősínek és beépített készülékek közötti 100 A-es elektromos összekötéshez hosszúság: 2000 mm lamellák száma: 3 db szélesség: 9 mm anyagvastagság rajzonként 0,8 mm Mi VS 160 névleges áramerősség: 160 A gyűjtősínek és beépített készülékek közötti 160 A-es elektromos összekötéshez hosszúság: 2000 mm lamellák száma: 6 db szélesség: 9 mm anyagvastagság rajzonként 0,8 mm Mi VS 250 névleges áramerősség: 250 A gyűjtősínek és beépített készülékek közötti 250 A-es elektromos összekötéshez hosszúság: 2000 mm lamellák száma: 6 db szélesség: 15,5 mm anyagvastagság rajzonként 0,8 mm Mi VS 400 névleges áramerősség: 400 A 400 A-es villamos átkötésekhez gyűjtősínek és beépített készülékek között hosszúság: 2000 mm lamellák száma: 10 db szélesség: 15,5 mm anyagvastagság rajzonként 0,8 mm Mi VS 630 névleges áramerősség: 630 A 630 A-es villamos kötésekhez gyűjtősínek és beépített készülékek között hosszúság: 2000 mm lamellák száma: 11 db szélesség: 20 mm anyagvastagság rajzonként 1 mm Bandázsvezeték-csatlakozókapocs VA 400 VA A-ig a rétegelt réz bandázsvezeték (Mi VS 250 és Mi VS 400) közvetlen csatlakozását szolgáló kapocs M10-es csatlakozó kapcsolókészülékhez a kapocs meghúzási nyomatéka: 8,0 Nm 630 A-ig vörösréz lamellás bandázsvezeték közvetlen csatlakozásához 630 A-ig (Mi VS 630) M 12-es lapos csatlakozós kapcsolókészülékekre való szereléshez a kapocs meghúzási nyomatéka: Nm Fogadó kapocs 400 A-ig. Kapcsoló készülékekre szerelhető. M10-es csatlakozóval, szigetelő burkolattal. Kapocstartomány mm² s (kerek), Cu/Alu, mm² s (szektoralakú), Cu/Alu, sol (kerek) mm², Cu/Alu, tömör (szektoralakú) mm², Cu/Alu. A kapocs meghúzási nyomatéka: 22,0 Nm. Megjegyzés az alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg kaparással - például késsel - a lecsupaszított vezetékvéget az oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2. Közvetlenül az oxidréteg eltávolítása után dörzsölje be a vezetékvéget sav- és alkálimentes zsírral, például vazelinnel és rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe helyezés előtt és az első 200 üzemóra után újból húzza meg. DA 240 Betápláló kapocs 2 8-as méretű Mi-üres szekrénybe történő beépítéshez. Kompletten. 300 x 300 mm-es beépíthető szerelőlemezen, rögzítőcsavarokkal. Megjegyzés az alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg kaparással - például késsel - a lecsupaszított vezetékvéget az oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2. Közvetlenül az oxidréteg eltávolítása után dörzsölje be a vezetékvéget sav- és alkálimentes zsírral, például vazelinnel és rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe helyezés előtt és az első 200 üzemóra után újból húzza meg. Mi VE 120 áramterhelhetőség 250 A 4 pólusú kapcsok pólusonként: 2 x mm², 4 x mm² elvezetés Mi VS... réz bandázsvezetékkel a kapocs meghúzási nyomatéka: 20,0 Nm Mi VE 125 áramterhelhetőség 250 A 5 pólusú kapcsok pólusonként: 2 x mm², 4 x mm² elvezetés Mi VS... réz bandázsvezetékkel a kapocs meghúzási nyomatéka: 20,0 Nm Mi VE 240 áramterhelhetőség 400 A 4 pólusú kapcsok pólusonként: 1 x mm², 2 x mm² elvezetés Mi VS... réz bandázsvezetékkel a kapocs meghúzási nyomatéka: 40,0 Nm Mi VE 245 áramterhelhetőség 400 A 5 pólusú kapcsok pólusonként: 1 x mm², 2 x mm² elvezetés Mi VS... réz bandázsvezetékkel a kapocs meghúzási nyomatéka: 40,0 Nm Mi VE 302 áramterhelhetőség 630 A 2 pólus kapcsok pólusonként: 1 x mm², 2 x mm² elvezetés Mi VS... réz bandázsvezetékkel a kapocs meghúzási nyomatéka: 50,0 Nm Mi VE 303 áramterhelhetőség 630 A kapcsok pólusonként: 1 x mm², 2 x mm² elvezetés Mi VS... réz bandázsvezetékkel a kapocs meghúzási nyomatéka: 50,0 Nm Mi VE 304 áramterhelhetőség 630 A 4 pólusú kapcsok pólusonként: 1 x mm², 2 x mm² Mi VS 630-as réz bandázsvezetékkel történő kivezetés a kapocs meghúzási nyomatéka: 50,0 Nm Összekötő kapocs Mi NK 1 Mi NK 2 Mi NK 3 vezetékanyag: Cu kapocstartomány 2 x 35 mm² áramterhelhetőség: 125 A vezetékanyag: Cu kapocstartomány 1 x 70 mm², 2 x 35 mm² áramterhelhetőség: 160 A vezetékanyag: Cu kapocstartomány 4 x 35 mm² áramterhelhetőség: 160 A 52 További információ a oldalon

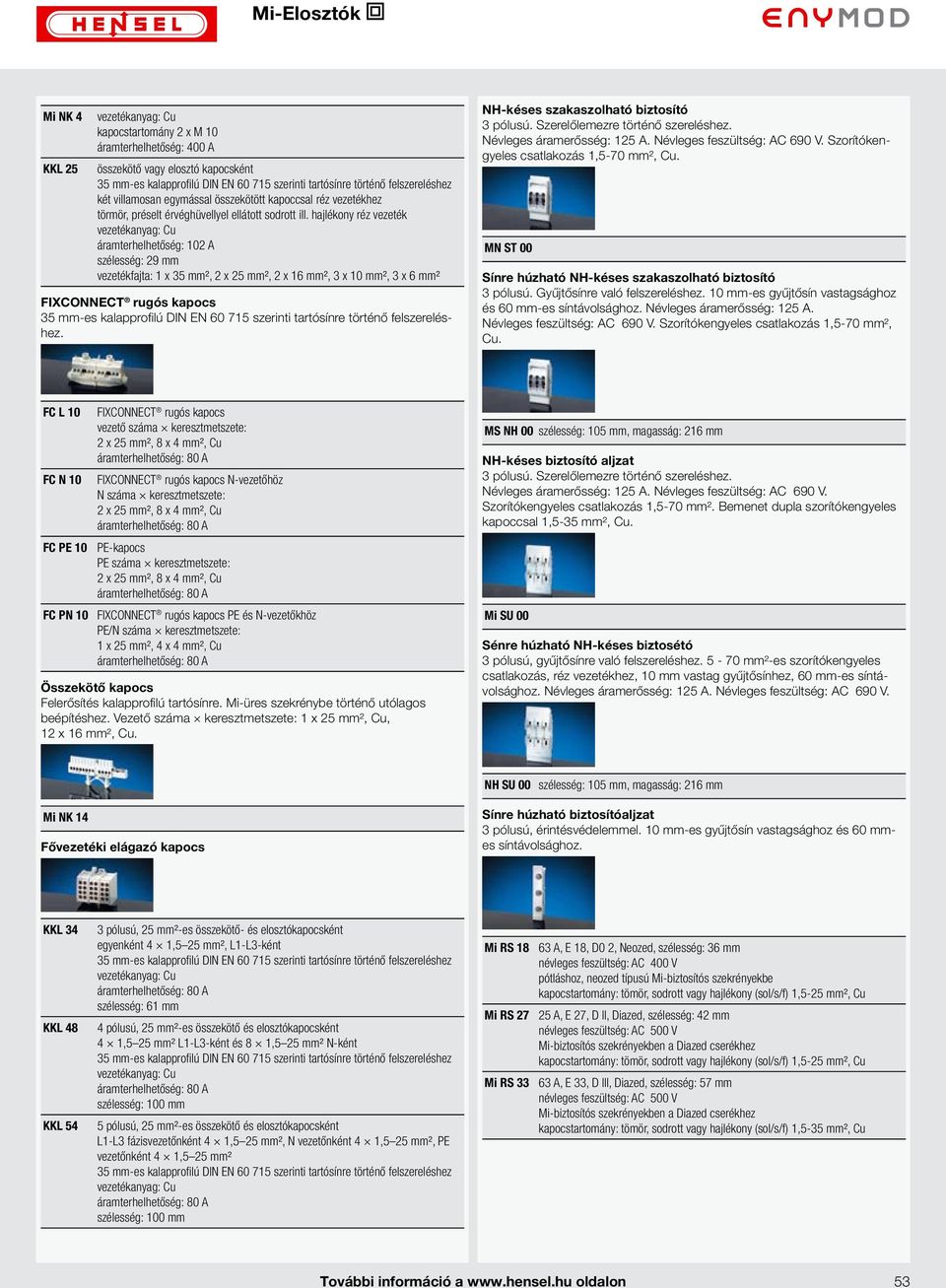

14 Mi NK 4 KKL 25 vezetékanyag: Cu kapocstartomány 2 x M 10 áramterhelhetőség: 400 A összekötő vagy elosztó kapocsként 35 mm-es kalapprofilú DIN EN szerinti tartósínre történő felszereléshez két villamosan egymással összekötött kapoccsal réz vezetékhez törmör, préselt érvéghüvellyel ellátott sodrott ill. hajlékony réz vezeték vezetékanyag: Cu áramterhelhetőség: 102 A szélesség: 29 mm vezetékfajta: 1 x 35 mm², 2 x 25 mm², 2 x 16 mm², 3 x 10 mm², 3 x 6 mm² FIXCONNECT rugós kapocs 35 mm-es kalapprofilú DIN EN szerinti tartósínre történő felszereléshez. NH-késes szakaszolható biztosító. Szerelőlemezre történő szereléshez. Névleges áramerősség: 125 A. Névleges feszültség: AC 690 V. Szorítókengyeles csatlakozás 1,5-70 mm², Cu. MN ST 00 Sínre húzható NH-késes szakaszolható biztosító. Gyűjtősínre való felszereléshez. 10 mm-es gyűjtősín vastagsághoz és 60 mm-es síntávolsághoz. Névleges áramerősség: 125 A. Névleges feszültség: AC 690 V. Szorítókengyeles csatlakozás 1,5-70 mm², Cu. FC L 10 FIXCONNECT rugós kapocs vezető száma keresztmetszete: 2 x 25 mm², 8 x 4 mm², Cu áramterhelhetőség: 80 A FC N 10 FIXCONNECT rugós kapocs N-vezetőhöz N száma keresztmetszete: 2 x 25 mm², 8 x 4 mm², Cu áramterhelhetőség: 80 A FC PE 10 PE-kapocs PE száma keresztmetszete: 2 x 25 mm², 8 x 4 mm², Cu áramterhelhetőség: 80 A FC PN 10 FIXCONNECT rugós kapocs PE és N-vezetőkhöz : 1 x 25 mm², 4 x 4 mm², Cu áramterhelhetőség: 80 A Összekötő kapocs Felerősítés kalapprofilú tartósínre. Mi-üres szekrénybe történő utólagos beépítéshez. Vezető száma keresztmetszete: 1 x 25 mm², Cu, 12 x 16 mm², Cu. MS NH 00 szélesség: 105 mm, magasság: 216 mm NH-késes biztosító aljzat. Szerelőlemezre történő szereléshez. Névleges áramerősség: 125 A. Névleges feszültség: AC 690 V. Szorítókengyeles csatlakozás 1,5-70 mm². Bemenet dupla szorítókengyeles kapoccsal 1,5-35 mm², Cu. Mi SU 00 Sénre húzható NH-késes biztosétó, gyűjtősínre való felszereléshez mm²-es szorítókengyeles csatlakozás, réz vezetékhez, 10 mm vastag gyűjtősínhez, 60 mm-es síntávolsághoz. Névleges áramerősség: 125 A. Névleges feszültség: AC 690 V. NH SU 00 szélesség: 105 mm, magasság: 216 mm Mi NK 14 Fővezetéki elágazó kapocs Sínre húzható biztosítóaljzat, érintésvédelemmel. 10 mm-es gyűjtősín vastagsághoz és 60 mmes síntávolsághoz. KKL 34 KKL 48 KKL 54, 25 mm²-es összekötő- és elosztókapocsként egyenként 4 1,5 25 mm², L1-L3-ként 35 mm-es kalapprofilú DIN EN szerinti tartósínre történő felszereléshez vezetékanyag: Cu áramterhelhetőség: 80 A szélesség: 61 mm 4 pólusú, 25 mm²-es összekötő és elosztókapocsként 4 1,5 25 mm² L1-L3-ként és 8 1,5 25 mm² N-ként 35 mm-es kalapprofilú DIN EN szerinti tartósínre történő felszereléshez vezetékanyag: Cu áramterhelhetőség: 80 A szélesség: 100 mm 5 pólusú, 25 mm²-es összekötő és elosztókapocsként L1-L3 fázisvezetőnként 4 1,5 25 mm², N vezetőnként 4 1,5 25 mm², PE vezetőnként 4 1,5 25 mm² 35 mm-es kalapprofilú DIN EN szerinti tartósínre történő felszereléshez vezetékanyag: Cu áramterhelhetőség: 80 A szélesség: 100 mm Mi RS 18 Mi RS 27 Mi RS A, E 18, D0 2, Neozed, szélesség: 36 mm névleges feszültség: AC 400 V pótláshoz, neozed típusú Mi-biztosítós szekrényekbe kapocstartomány: tömör, sodrott vagy hajlékony (sol/s/f) 1,5-25 mm², Cu 25 A, E 27, D II, Diazed, szélesség: 42 mm névleges feszültség: AC 500 V Mi-biztosítós szekrényekben a Diazed cserékhez kapocstartomány: tömör, sodrott vagy hajlékony (sol/s/f) 1,5-25 mm², Cu 63 A, E 33, D III, Diazed, szélesség: 57 mm névleges feszültség: AC 500 V Mi-biztosítós szekrényekben a Diazed cserékhez kapocstartomány: tömör, sodrott vagy hajlékony (sol/s/f) 1,5-35 mm², Cu További információ a oldalon 53

15 Gyűjtősín fogadókapcsok Tömör (sol), sodrott (s), gáztömören préselt érvéghüvellyel ellátott hajlékony (f) rézvezetékekhez valamint rétegelt bandázsvezetékhez. KS 16 F... 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség: 11 mm kapocstartomány: 1,5-16 mm², Cu a kapocs meghúzási nyomatéka: 4,0 Nm KS 16 Z... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség: 11 mm kapocstartomány: 1,5-16 mm², Cu a kapocs meghúzási nyomatéka: 4,0 Nm KS 35 F... 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség: 16 mm kapocstartomány: 4-35 mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 8,0 Nm KS 35 Z... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez Szélesség. 16 mm kapocstartomány: 4-35 mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 8,0 Nm KS 70 F... 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség: 21 mm kapocstartomány: mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 10,0 Nm KS 70 Z... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség: 21 mm kapocstartomány: mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 10,0 Nm KS 120 F... 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség: 25 mm kapocstartomány: mm², Cu bandázsvezeték Mi VS 250 (250 A) + Mi VS 400 (400 A) a kapocs meghúzási nyomatéka: 20,0 Nm KS 120 Z... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség: 25 mm kapocstartomány mm², Cu bandázsvezeték Mi VS 250 (250 A) + Mi VS 400 (400 A) a kapocs meghúzási nyomatéka: 20,0 Nm KS 240/12 12 x 5 / 12 x 10 mm-es gyűjtősínekhez 250 A-es (N + PE + L1-L3), 400A-es (N+PE), 630A-es (PE) gyűjtősín rendszerhez szélesség: 32 mm kapocstartomány: mm², Cu/Alu a kapocs meghúzási nyomatéka: 40,0 Nm KS 240/20 20x10 mm-es gyűjtősínekhez 400 A-es gyűjtősín rendszerhez (L1-L3) szélesség: 43 mm kapocstartomány: mm², Cu a kapocs meghúzási nyomatéka: 30,0 Nm KS 150 KS 240 KS 240 V Takarólemez Mi BA Mi BA 6 12 x 10 mm-es rézsínhez 250 A-es (N+PE + L1-L3), 400 A-es (PE), 630 A-es (PE) gyűjtősín rendszerhez szélesség: 34 mm kapocstartomány: mm², Cu bandázsvezeték Mi VS 630 (630 A) a kapocs meghúzási nyomatéka: 20,0 Nm 25 x 10 mm-es / 30 x 10 mm-es réz sínhez 630 A-es gyűjtősínrendszerhez, N + L1-L3 630 A-es gyűjtősínrendszerhez, N + L1-L3 szélesség: 38 mm kapocstartomány: mm², Cu a kapocs meghúzási nyomatéka: 30,0 Nm 25 x 10 mm-es / 30 x 10 mm-es réz sínhez 630 A-es gyűjtősínrendszerhez, N + L1-L3 630 A-es gyűjtősínrendszerhez, N + L1-L3 szélesség: 38 mm bandázsvezeték Mi VS 630 (630 A) a kapocs meghúzási nyomatéka: 30,0 Nm sínre húzható NH 00 biztosítók érintésvédelmi burkolatnyílásainak letakarására Diazed ill. Neozed Mi-biztosítós szekrényekbe szélesség: 108 mm sínre húzható NH 00 biztosítók érintésvédelmi burkolatnyílásainak letakarására Mi-NH 00-késes biztosítós szekrények szélesség: 108 mm Faltömítés Mi-szekrények összeépítéséhez. 150 vagy 300 mm-es szekrényfalak. Részei: 1 db tömítés, 4 db komplett ékes összekötő, 1 db kapocs. Mi WD 2 Gyűjtősín-összekötő 5 pólusú. Faltömítéssel. Mi-gyűjtősínes szekrények összeszereléséhez. Mi SV 25 Mi SV 45 a kapocs meghúzási nyomatéka: 6,0 Nm a 250 és a 400 A-s gyűjtősínek az Mi SV 25-ös gyűjtősín-összekötővel egymással összeköthetők. Gyűjtősínek összekötése különböző névleges áramok esetén csak a megfelelő rövidzárlati- és túlterhelési feltételek figyelembevétele mellett lehetséges. / 630 A a kapocs meghúzási nyomatéka: 10,0 Nm Felbetét Zárófedél ill. szekrény hozzáépítés esetén a 300 mm-es szekrényfalak 2 x 150 mm-esre való felosztásához. Mi WT 1 54 További információ a oldalon

16 Rögzítő-alkatrészek Mi-szekrények összeépítéséhez, meglévő berendezések átalakításánál. 4 db összekötőt és 5 db rögzítőéket tartalmaz. Kivehető szekrényösszekötő fal Kivehető, 2 doboz közötti kábel behelyezéshez. 300 mm-es szekrényfalakhoz. Utólagosan felszerelhető. Mi BE Zárófedelek Rögzítőékekkel és tömítéssel. Mi GS 30 Szellőztető fedél Szélsőségesen magas belső hőmérséklet vagy kondenzvíz-képződés veszélye esetén a Mi-elosztó szekrények szellőztetéséhez. A szekrény oldalfalaira való függőleges felszereléshez. Védettség: IP 23. Mi FM 15 szekrényfal 150 mm kikönnyítések: 3 M 20, 1 M 32/40/50 Mi FP 20 használható beépítési felület beépítési szélesség: 215 mm, beépítési magasság: 88 mm szekrényfal 300 mm kikönnyítések: Mi FM 20 szekrényfal 300 mm kikönnyítések: 15 x M 16, 15 x M 20 Mi FM 25 szekrényfal 300 mm kikönnyítések: 19 M 16/25 Mi FM 32 szekrényfal 300 mm kikönnyítések: 8 M 25/32, 1 M 25/32/40 Mi FM 40 szekrényfal 300 mm kikönnyítések: 2 M 25/32, 5 M 32/40 Mi FM 50 szekrényfal 300 mm kikönnyítések: 2 M 20, 4 M 32/40/50 Mi FM 60 szekrényfal 300 mm kikönnyítések: 3 M 40/50/63 Mi FP 38 kábelbevezetés integrált, rugalmas tömítő membránokkal szekrényfal 300 mm tömítési tartomány: 29 x Ø 7-12 mm, 4 x Ø 7-14 mm, 4 x Ø mm, 1 Ø mm Mi FP 70 1 kábelhez max. 72 mm-es külső átmérő szekrényfal 300 mm tömítési tartomány: Ø mm Mi FP 72 2 kábelhez max. 72 mm-es külső átmérő szekrényfal 300 mm tömítési tartomány: 2 x Ø-ként mm Mi FM 63 megnagyobbított kábelbevezető térrel szekrényfal 300 mm kikönnyítések: 3 M 40/50/63 Mi FP 82 max. 72 mm-es külső átmérő Védettség: IP 54, Csak kiegészítő húzás- és nyomásmentesítéssel (pl. Mi ZE 62) védettség: IP 54 szekrényfal 300 mm tömítési tartomány: 2 x Ø-ként mm Kábel-húzásmentesítő 2 db max. 60 mm-es külső átmérőjű kábelhez. 284 mm hosszú tartósínnel. Csak Mi FP 82-es nyitható kábelbevezetővel együtt alkalmazható. Az Mi ba nem építhető be. Mi ZE 62 Mi BF 20 Plombálókupak 2 db plombáló kupak a fedélzárak utólagos átalakításához. Mi PL 2 Záró - nyitó elemkészlet Mi SR 4 Mi SN 4 Fedélzár 4 db záró-nyitó elem a kézi fedélzárók szerszámos fedélzárókká történő átalakításához kézi fedélzárók szerszámos fedélzárókká történő átalakítására 4 kézi működtetés szerszámos fedélzárók kézi fedélzáróra való átalakításához Mi DV 01 fedélzár csak Mi PL 2, Mi SR 4 vagy Mi SN 4-gyel együtt Mi ZS 11 fedélzáró cilinderzárral 1 pontos zár kézzel vagy szerszámmal működtetett fedélzárók helyett, a fedél illetéktelen nyitásának megakadályozására felépítése: cilinderzár, kulcs, fedélzáró, porvédő borítás Mi ZS 12 fedélzáró cilinderzárral 2 pontos zárás kézzel vagy szerszámmal működtetett fedélzárók helyett, a fedél illetéktelen nyitásának megakadályozására felépítése: cilinderzár, kulcs, fedélzáró, porvédő borítás Mi DR 04 szerszámos fedélzáró 8 mm laptávolságú háromszögletes ezt kézzel vagy szerszámmal működtetett fedélzárók helyett alkalmazzák, azért hogy a fedél illetéktelen nyitását megnehezítsék 4 fedélzár 8 mm laptávolságú háromszögletes csavarral és kulccsal További információ a oldalon 55

17 Mi-fedélzáró csuklópánt Fedélre szerelt készülékek kezelésére. A fedél a szekrény nyitott állapotában is a házon marad. Kapcsolási rajz tartó DIN A5, öntapadó. Mi ZS 20 Mi ZS 40 Mi ZS 60 1-es, 2-es, 3-as és 4-es méretű Mi-szekrényekhez több szekrény összeépítése esetén beépítés csak a külső szekrényeknél lehetséges 1 8-as méretű Mi-szekrényhez szereléskor rögzítő csavarokra vagy ékekre van szükség érintésvédelmi burkolattal ellátott szekrényekhez nem alkalmazható 4-es és 8-as méretű Mi-szekrényekhez, emelőkerettel szereléskor rögzítő csavarokra vagy ékekre van szükség érintésvédelmi burkolattal ellátott szekrényekhez nem alkalmazható Csapófedél Fúró- és fűrészsablonnal. Plombálható. Csapófedél zár külön rendelhető. Falvastagság 1,5-4,5 mm. Mi KL 6 Mi KL 12 1 x 6 x 18 mm osztásegységig 117 x 60 mm-es nyílásméret 1 x 12 x 18 mm osztásegységig a kivágandó nyílás mérete: 220 x 60 mm Érintésvédelem betét Rögzítőcsavarokkal. Mi BS 6 Mi BS 12 Mi KL 6-hoz 1 x 6 x 18 mm osztásegységig Mi KL 12-höz 1 x 12 x 18 mm osztásegységig Csapófedél zár 6 vagy 12 osztásegységes csapófedélbe történő utólagos beépítéshez. A csapófedél mögött található kapcsolókészülékek illetéktelen működtetés elleni védelmére (csak az Mi ZS... fedélzár együttes alkalmazásával hatékony) MT SP 01 Felerősítő fülek Mi-szekrények külső rögzítéséhez. A szerelőkészlet 4 db felerősítő fülből és 4 db csavarból áll. Mi AL 4 Szerelősín Legfeljebb mm méretű Mi-elosztók falra szereléséhez. A szekrény felerősítéséhez 8 db M6 16-os csavarral, alátéttel és anyával, Sendzimir-horganyzott, porszórásos eljárással készített strukturált bevonattal. Színárnyalat: szürke, RAL Hosszúsága: 1950 mm. Mi MS 2 Felerősítő szerelőkészlet U-profilsín a szerelőkeret elkészítéséhez. Kiszerelés: 1 darab 1950 mm hosszú szerelősín, 2 darab rögzítősarok, 1 db lapos összekötő, összekötőcsavarok. Horganyzott acéllemez, porszórásos eljárással készített műanyag bevonatú kivitel. Színárnyalat: RAL 7016, antracit. MX 0101 szerelősín készlet Keretösszekötő készlet A szerelőkeret elkészítéséhez. Részei: 2 db keretösszekötő csavarokkal és anyákkal. Horganyzott acéllemez. Mi SK 01 Szabványos fogyasztásmérő - csapóablak Szabvány szerint DIN , 140 x 310 mm-es szabványos ablaknyílás méret. Szerszámos működtetéshez vagy kézi működtetéshez. Plombálható, lakattal zárható (kengyel átmérője max. 6 mm). Kompletten, csavarokkal. Védettség: IP 54. MX 0112 rögzítőlemez T és L csatlakozáshoz Felerősítő szerelőkészlet Kiszerelés: 2 darab összekötősarok összekötőcsavarokkal. Horganyzott acéllemez, porszórásos eljárással készített műanyag bevonatú kivitel. Színárnyalat: RAL 7016, antracit. NZ KL 54 Porvédő borítás 2 fedélzáró fészekhez. 1 4-es szekrénymérethez. MX 0105 összekötősarok készlet Mi SA 2 56 További információ a oldalon

18 Felerősítő szerelőkészlet Kiszerelés: 2 db szállítószem, összekötőcsavarok, krómozott. Váltó - segédérintkező 1 pólus. Névleges áramerősség: 6 A, A-es megszakítókhoz. A segédérintkezők a megszakítóban minden egyes beépítési hely szerint, különböző funkciókat jelezhetnek. MX 0110 szállítószem készlet Felerősítő szerelőkészlet Önmetsző. Az Mi-szekrény az MX 0101-es szerelősínre történő felerősítéséhez. 12 darabos készlet. MK /250 A-es megszakító = 2x nyitva/zárt jelzés + 1x kioldás jelzés + 1x hiba kioldás jelzés 400/630 A-es megszakító = 3 x nyitva/zárt jelzés + 1x kioldás jelzés + 1x hiba kioldás jelzés Munkaáramú kioldó A-es megszakítókhoz. AC 50/60 Hz, V. MX 0111 M 6 x 16 Fogadó kapcsok MK 0106 kevesebb, mint 0,7xUn feszültségnél a megszakító főérintkezői nyitnak Mi DA 61 Mi DA 62 Mi DA 72 prizmakapocs kapocstartomány 1 x mm² s (kerek), Cu/Alu 1 x mm² s (szektoralakú), Cu/Alu 15,5x10x0,8 mm² Mi VS 630, NH 3 késes szakaszolható biztosítóhoz Megjegyzés az alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg kaparással - például késsel - a lecsupaszított vezetékvéget az oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2. Közvetlenül az oxidréteg eltávolítása után dörzsölje be a vezetékvéget savés alkálimentes zsírral, például vazelinnel és rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe helyezés előtt és az első 200 üzemóra után újból húzza meg. prizmakapocs kapocstartomány 2 x mm² s (kerek), Cu 2 x mm² s (szektoralakú), Cu 15,5x10x0,8 mm² Mi VS 630, NH 3 késes szakaszolható biztosítóhoz keretes kapocs réz és aluménium vezetékhez 630 A-es terheléskapcsoló csatlakoztatásához (Mi 7865) 1 x mm² s / f (kerek) 1 x mm² s (szektoralakú) 1 x mm² tömör (szektoralakú) 2 x mm² s / f (kerek) 2 x mm² s (szektoralakú) 2 x 70 mm² sol (kerek) 2 x mm² tömör (szektoralakú) Megjegyzés az alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg kaparással - például késsel - a lecsupaszított vezetékvéget az oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2. Közvetlenül az oxidréteg eltávolítása után dörzsölje be a vezetékvéget savés alkálimentes zsírral, például vazelinnel és rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe helyezés előtt és az első 200 üzemóra után újból húzza meg. Feszültségcsökkenési kioldó A-es megszakítókhoz. AC 50/60 Hz, V. MK ,35-0,7xUn alá történő feszültségeséskor a megszakító főérintkezői nyitnak az érintkezők záródása csak 0,85 Un feszültségérték felett történhet Megszakító fogadókapcsok 400 A- es és 630 A-es megszakítókhoz. 3 darabos készlet. Megjegyzés az alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg kaparással - például késsel - a lecsupaszított vezetékvéget az oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2. Közvetlenül az oxidréteg eltávolítása után dörzsölje be a vezetékvéget sav- és alkálimentes zsírral, például vazelinnel és rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe helyezés előtt és az első 200 üzemóra után újból húzza meg. MK 0108 MK 0109 kapocstartomány 1 x mm², Cu/Alu kapocstartomány 2 x mm², Cu/Alu Segédérintkező 2 pólus. Névleges áramerősség: 6 A. 2 db váltóérintkező A-es terheléskapcsolóra történő utólagos felszereléshez. Csatalakoztatás 6,3 mm-es lapos dugasszal. Mi HS 20 További információ a oldalon 57

19 58 További információ a oldalon
