1 BATIBOX TM Még több funkció, a nagyobb szabadságért Gipszkarton falba Univerzális dobozok Téglafalba Mélység: 40 és 50 mm* Mélység: 40 mm Mélység: 40 és 50 mm* Mélység: 40 mm Mélység: 40 és 50 mm* Függőleges vagy vízszintes Függőleges vagy vízszintes Függőleges vagy vízszintes *Elektromos funkciók szereléséhez ideális Vízszintes vagy függőleges szerelés ugyanazzal a dobozzal p Az új Batibox több férőhelyes süllyesztődobozokat ugyanúgy használhatjuk vízszintes vagy függőleges pozícióban is p A belső válaszfal eltávolítható, így több hely marad a kábelezéshez Gipszkarton falba Univerzális típus Betonfalba 424

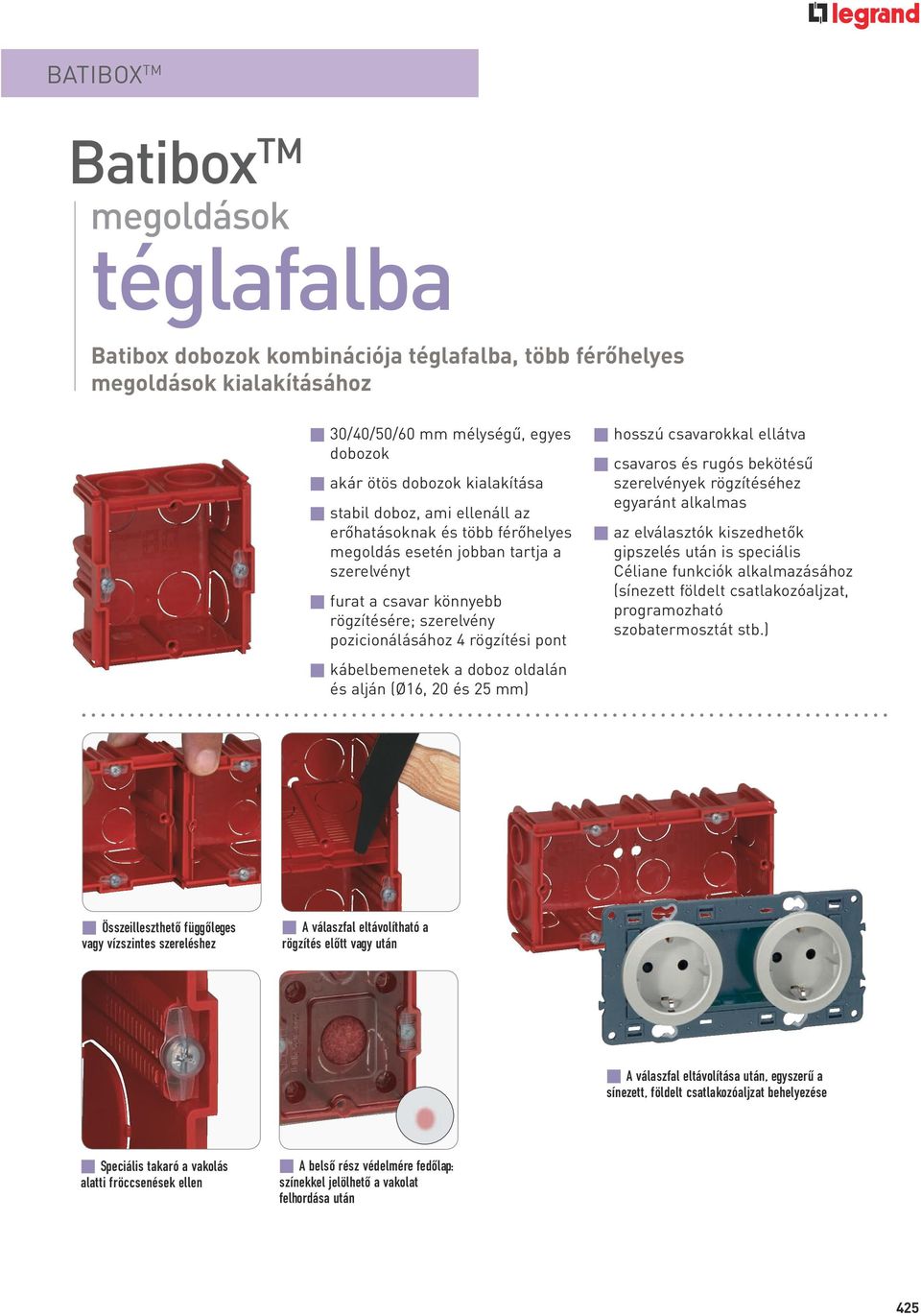

2 BATIBOX TM Batibox TM megoldások téglafalba Batibox dobozok kombinációja téglafalba, több férőhelyes megoldások kialakításához p 30/40/50/60 mm mélységű, egyes dobozok p akár ötös dobozok kialakítása p stabil doboz, ami ellenáll az erőhatásoknak és több férőhelyes megoldás esetén jobban tartja a szerelvényt p furat a csavar könnyebb rögzítésére; szerelvény pozicionálásához 4 rögzítési pont p kábelbemenetek a doboz oldalán és alján (Ø16, 20 és 25 mm) p hosszú csavarokkal ellátva p csavaros és rugós bekötésű szerelvények rögzítéséhez egyaránt alkalmas p az elválasztók kiszedhetők gipszelés után is speciális Céliane funkciók alkalmazásához (sínezett földelt csatlakozóaljzat, programozható szobatermosztát stb.) p Összeilleszthető függőleges vagy vízszintes szereléshez p A válaszfal eltávolítható a rögzítés előtt vagy után p A válaszfal eltávolítása után, egyszerű a sínezett, földelt csatlakozóaljzat behelyezése p Speciális takaró a vakolás alatti fröccsenések ellen p A belső rész védelmére fedőlap: színekkel jelölhető a vakolat felhordása után 425

3 Batibox TM kiválasztási táblázat Céliane, Galea Life, Valena, Niloé 1 m Egyes doboz 3 modul Kettes doboz 4/5 modul Kettes doboz függőleges/vízszintes 6/8 modul Hármas doboz függőleges/vízszintes Négyes keret függőleges/vízszintes Speciális keretek Borotválkozóaljzathoz Univerzális rögzítőperemek (Program Mosaic és Céliane szerelvényekhez) körmökkel hosszú körmökkel Olasz típusú dobozokhoz Olasz típusú dobozokhoz csavarokkal Olasz típusú dobozokhoz csavarokkal mm osztástávolság Olasz típusú dobozokhoz mm osztástávolság Univerzális dobozok mélység: 40 mm mélység: 50 mm mélység: 40 mm mélység: 50 mm mélység: 40 mm mélység: 50 mm mélység: 50 mm Gipszkarton falba mélység: mélység: 40 mm 40 mm mélység: 50 mm mélység: 60 mm mélység: 40 mm mélység: 40 mm mélység: 50 mm mélység: 40 mm mélység: 50 mm mélység: 40 mm mélység: 50 mm mélység: 50 mm Téglafalba Négyzet alakú: mélység: mm mélység: 30 mm mélység: 40 mm mélység: 50 mm mélység: 60 mm Kör alakú: mélység: 40 mm csavarokkal mélység: 50 mm mélység: 40 mm mélység: 50 mm mélység: 30 mm mélység: 40 mm vagy mélység: 40 mm mélység: 50 mm mélység: 60 mm mélység: 50 mm mélység: 30 mm mélység: 40 mm vagy mélység: 40 mm mélység: 50 mm mélység: 60 mm mélység: 30 mm mélység: 40 mm vagy mélység: 40 mm mélység: 50 mm mélység: 60 mm mélység: 50 mm vagy mélység: 50 mm Betonfalba mélység: 58 mm mélység: 58 mm mélység: 58 mm vagy mélység: 58 mm mélység: 58 mm (1) mélység: 58 mm (1) (1) Egyes doboz használatával 426

4 Batibox TM univerzális süllyesztődobozok Batibox TM süllyesztődobozok gipszkarton falba Csom. kat. szám Univerzális dobozok Mélység 40 Mélység 50 Furatátmérő: 67 mm Egyes doboz Megerősített szilárdságú doboz többféle rögzítési lehetőséggel: fém karmokkal való megfogatás szerelt falakban (gipszkarton, tégla) vagy gipszlemezekre ragasztással a téglafalakra (téglára stb.) ragasztó befecskendezésével a gyors tömítésért Rögzített fém karmokkal felszerelve Védőkupakokkal ellátott csavarokkal szállítva Kivágott helyek a ragasztónak vagy más rögzítési anyagnak. A ragasztó felvitele látható az átlátszóságnak köszönhetően Több dobozhelyet igénylő funkciókhoz (pl. Céliane, Galea Life vagy Program Mosaic programozható termosztát) a válaszfalak kivehetők Más szerelvényekhez használható: 71 mm osztástávolságú szerelvényekhez kettős doboz Függőleges vagy vízszintes használatra hármas doboz Függőleges vagy vízszintes használatra Speciális 2 2 modulos süllyesztődoboz Program Mosaic világítás beállítási vezérlőhöz (477. oldal) Méret: mm Speciális 2 6 modulos süllyesztődoboz Méret: mm Speciális 2 10 modulos süllyesztődoboz Méret: mm Kiegészítők a doboz szereléséhez Dobozhelymaró Kemény anyagokhoz (mint például építőkockák, téglák, beton) Ø68 mm Wolfram karbid dobozhelymaró Nagyon kemény anyagokhoz (tégla, csempe, cement, keményfa, kompozitok, gipszkarton stb.) Karbid végű irányító fúróval felszerelve, ami ideális a Ø67 mm univerzális dobozoknak szánt lyukak fúrására Tartozékok Csavar minden Batibox dobozhoz Ø3 mm, hossz: 40 mm Csom. Kat. szám Egyes dobozok Egy Céliane vagy Program Mosaic modul részére Furatátmérő: 32 mm ( 2) Mélység: 40 mm Egyes doboz Furatátmérő: 67 mm Csavaros vagy körmös rögzítéshez Mélység: 40 mm Mélység: 50 mm Mélység: 60 mm Több férőhelyes dobozok Csavaros rögzítéshez Furatátmérő: 67 mm Osztástávolság: 71 mm Kivehető válaszfalakkal, a több dobozhelyet igénylő funkcióknak Mélység 40 Mélység 50 83,5 mm osztástávolságú szerelvényekhez modulos a Céliane szerelvényekhez 71 mm osztástávolságú szerelvényekhez Kettes doboz 4/5 modulos Függőleges vagy vízszintes használatra Hármas doboz 6/8 modulos Függőleges vagy vízszintes használatra Négyes doboz 8/10 modulos Függőleges vagy vízszintes használatra Tűzálló doboz Elektromos készülék felszereléséhez, tűzálló gipszkarton falra, deformálódás nélkül (két órán át) Irodai és otthoni használatra egyaránt Mélység: 55 mm Furatátmérő: 127 mm A vezetékeknek szükséges hely: 65 mm Mélység: 40 mm Csavaros rögzítés Tartozékok Csavar minden Batibox dobozhoz Ø3 mm, hossz: 40 mm Gyors csavarozás Csavarmenet magassága: 2,4 mm Csavarmenet magassága: 1,06 mm 427

5 Batibox TM elágazó- és szerelődobozok gipszkarton falba Batibox TM univerzális süllyesztődobozok és süllyesztődobozok gipszkarton falba p Szerelési segédlet univerzális süllyesztődoboz A rögzítőkarmok használatával (mellékelve) Más típusú szerelt falakba Téglafalba Csom. Kat. szám Kiegészítők a doboz szereléséhez Helykimérő A gipszkarton fal könnyű jelölésére és kivágására szolgál egy, már meglévő dobozhelyből, több férőhelyes szerelés esetén Vízmértékkel felszerelve Standard dobozhelymaró Központi fúróval szerelve Gipszkarton falba, kat. szám: mm ( kat. számról bővebben a Legrand e-katalógusában tájékozódhat) Speciális ragasztó befecskendezésével Hagyományos rögzítéssel Kettős anyagú dobozhelymaró M3 HSS tartós fogak Kilökőrugóval felszerelve 67 mm egyes-négyes dobozokig Az alábbi faltípusokhoz használható: gipszkarton, fa, farostlemez Dobozhoz, kat. szám: Tűzálló dobozhoz 127 mm Sorolódobozhely vágó Gipszkarton falba 8 mm hosszú, 0,9 mm vastag, kivehető pengével felszerelve Több férőhelyes dobozok szerelési helyének kivágására 2 db cserélhető pengével szállítva p Szerelési segédlet süllyesztődoboz gipszkarton falba 1 2 Elágazódobozok Csavarokkal és fedéllel szállítva Kitörhető gégecső csatlakozási lehetőségekkel A doboz külső mérete (mm) A fedél mérete (mm) Ø67 mm dobozhelymaró 3 4 Behúzható rögzítőkarmok, hogy kényelmesebb legyen a szerelés A rögzítőkarmok alkalmazkodnak a fal vastagságához Automatikus pozicionálás elektromos csavarhúzó használata esetén is Több hely a vezeték csatlakoztatásához 428

6 Batibox TM Energy süllyesztődoboz gipszkarton falba Batibox TM Energy süllyesztődoboz p Felhasználási terület Felhasználható lakó- és irodaépületekhez egyaránt, valamint új építéshez és felújításhoz is IP40 IK04 Különösen alkalmas alacsony fogyasztású és passzív házakhoz Hozzájárul az éves energia felhasználás csökkentéséhez: 6 kwh/m 2 -től 15 kwh/m 2 /év az épület kialakításától függően Növeli a használók komfortérzetét, és a belső levegőzést optimalizálja A gumis kábelbevezetők megkönnyítik a kábelezést, a szükséges szélesség tetszés szerint variálható Csom. Kat. szám Egyes dobozok Megfelel a NF-EN es szabványnak Átmérő: 67 mm Csavaros és körmös rögzítéshez is alkalmas Használható a es kat. számú fedéllel is Mélység: 40 mm Mélység: 50 mm Többférőhelyes dobozok Megfelel az NF-EN es szabványnak Csavaros rögzítéshez Furatátmérő: 67 mm, furattávolság: 71 mm Kivehető válaszfalakkal szállítva, kiterjedt funkciók befogadására (pl. előkábelezett dugalj) Kettős doboz 4/5 modulos Mélység: 40 mm Függőleges vagy vízszintes felhasználás Hármas doboz 6/8 modulos Mélység: 40 mm Függőleges vagy vízszintes felhasználásra p Technikai jellemzők /31/22/23 kat. számú Batibox dobozokhoz Large volume Több hely de câblage a vezeték csatlakozásához Ouverture A gumis bevezetők des entrées (4 db) sans megakadályozzák outils en tirant a sur nedvesség l'opercule. és a levegő bejutását. Használható Equipées 16, 20, 25 mm de 4 átmérőjű entrées (enveloppantes gégecsövekhez assurant également le maintien des conduits) adaptées pour les conduits Ø 16, 20 et 25 mm p Kábelbevezetések száma és mérete Kat. szám p Méretek (mm) Kábelbevezetők száma és mérete (mm) vagy vagy vagy vagy COTES D ENCOMBREMENT Kat. szám: /31 Széles Large colerette perem elősegíti renforcée a et tökéletes étriers illeszkedést pour parfaite a tenue falba au bâti - Membrane Rugalmas membrán souple biztosítja assurant a une tökéletes tömítést étanchéité parfaite - Membrán szelep Membrane a gégecső à soufflet csatlakoztatásához pour maintien du conduit - IP 40 A E C B Kat. szám: /23 C E B D A Kat. szám A B C D E , , Piros katalógusszám: új termék 429

7 Batibox TM süllyesztôdobozok téglafalba ÚJDONSÁ Batibox TM süllyesztődobozok téglafalba x (hát a háthoz szerelés) (hát a háthoz szerelés) Csom. Program Mosaic modul részére Mélység 40 Mélység 50 Egyes doboz 85 x 85 mm Csom Kat. szám 40 Mélység Egyes 40 dobozok mm - szélesség 32 mm Csom. Kat. szám A Doboz kat. és számú 30 A-es kábelkivezetôkhöz, aljzatok részére Négyzet alakú sorolható dobozok 20A-es aljzatokhoz (554 52/55/57 Program Mosaic modul részére Mélység: 40 Mélység: 50 Csavaros és körmös rögzítésû szerelvényekhez kat.szám) Egyes doboz és A-es aljzatokhoz mm ( Mélység: 40 mm; Szélesség: 32 mm 5 Az egyes dobozok sorolással többférôhelyes /15/17 A csavarok kat. függőleges szám) dobozokká Négyzet alakú alakíthatóak sorolható dobozok A pozicionálásához csavarok függôleges pozicionálásához Függôlegesen Csavaros és és körmös vízszintesen rögzítésű is szerelhetôek és és A-es A-es aljzatok rögzítéséhez szerelvényekhez 71 Az mm egyes osztástávolságú dobozok sorolással szerelvényekhez több férőhelyes Több dobozokká dobozhelyet alakíthatóak igénylô funkciókhoz (pl. Galea Life Dobozok Dobozok ajtó ajtó- vagy vagy ablakkeretre ablakkeretre vagy Függőlegesen Program Mosaic és vízszintesen programozható is szerelhetőek termosztát) való való rögzítéshez rögzítéshez soroláskor 71 mm osztástávolságú az illeszkedô oldalfalak szerelvényekhez kitörhetôk Egyes doboz rögzítőfüllel ellátva az Védôfallal Több dobozhelyet ellátott, csavarokkal igénylő funkciókhoz szállítva (pl. Céliane, Egyes ajtó- doboz és ablakkeretre rögzítôfüllel való ellátva rögzítéshez az Kitörhetô Galea Life kábelbevezetési vagy Program lehetôségek, Mosaic programozható Ø ajtó- Sorolás és ablakkeretre esetén a fül való levágható rögzítéshez Mélység termosztát) 40 mmsoroláskor az illeszkedő oldalfalak Sorolás Mélység: esetén 40 mm a fül levágható Védőfallal szállítva Mélység kitörhetők 50 mm Mélység 40 mm Védőfallal ellátott, csavarokkal szállítva Védôfallal szállítva Mélység 60 mm Kitörhető kábelbevezetési lehetőségek, Ø mm Doboz borotva-csatlakozóaljzat 100 Kör alakú dobozok részére Mélység: 30 mm Mélység Mélység: mm mm- Ø67 mm Doboz borotva-csatlakozóaljzat A Mélység: felsô perem 50 mm kivágható az 50 mm mélység eléréséhez részére Program Mosaic borotva-csatlakozó (nyomógombok, aljzat részére (kat. szám ) Mélység: 60 mm2-polusú kapcsolók, vezérlôk részére) Egymásnak háttal is szerelhetôek (hát a háthoz) 1/ Program Mélység: Mosaic 50 mmborotva-csatlakozó- aljzat részére ( kat. szám) elforgatással Kör alakú dobozok Állítható Mélység: méretek 40 mm (80, Ø67 70 vagy mm 60 mm) a peremek Mélység Tartozékok 50 mm levágásával A felső perem kivágható az 50 mm mélység eléréséhez Csavarokkal (nyomógombok, 2 polusú kapcsolók, vezérlők részére) Csavar minden Batibox dobozhoz Egymásnak háttal is szerelhetőek (hát a háthoz) 1/4 Tartozékok Csavarok Ø3 mm elforgatással nélkül Csavar Hossz: minden 40 mmbatibox dobozhoz Állítható méretek (80, 70 vagy 60 mm) a peremek Ø3 Festékvédő mm műanyag Többférôhelyes levágásával dobozok csavaros rögzítésû hossz: Egyes-négyes 40 mm dobozokig és szerelvényekhez Csavarokkal kat. számú doboz részére Festékvédô mûanyag Csavarok nélkül Egyes Méretek: - négyes dobozokig mm és Kivehetô válaszfalakkal szállítva, hogy a több kat. Színjelöléssel számú doboz ellátva, részére a vakolás utáni dobozhelyet Több férőhelyes igénylô funkciókhoz dobozok csavaros is legyen hely rögzítésű Méretek: könnyű 70 azonosításért x 70 mm (pl. Galea Life vagy Program Mosaic programozható termosztát) szerelvényekhez Színjelöléssel ellátva, a vakolás utáni könnyû Univerzális azonosításért doboz csavaros és körmös Védôfallal Kivehető ellátott válaszfalakkal csavarokkal szállítva, hogy a több szerelvényrögzítéshez Mélység dobozhelyet 40 mmigénylő funkciókhoz is legyen hely Kitörhetô (pl. Céliane, kábelbevezetési Galea Life vagy lehetôségek, Program Ø Mosaic Univerzális Csavarok nélkül fedelek szállítva 3 programozható modulos termosztát) Lehetôvé Használható teszi Program a szerelvénydobozok Mosaic, Galea Life, Védőfallal ellátott csavarokkal szállítva Program Mosaic részére átalakítását Niloé és Valena kötôdobozokká, családokhoz vagy egy Mélység: 40 mm Vízszintes és függőleges Más Kitörhető szerelvényekhez meglévô doboz lezárását kábelbevezetési lehetőségek, szereléshez Használható: Ø mm 71 mm osztástávolságú szerelvények Kör Egyes alakú doboz fedél, Ø85 mm, egyes Kettôs doboz Egymás dobozhoz mellé vagy alá sorolható Vízszintes 3 modulos vagy függôleges használatra Négyzet Kötődobozként alakú fedél, is használható 80 x 80 mm, a Program Mosaic részére egyes kat. számú dobozhoz fedéllel Hármas Más szerelvényekhez doboz Vízszintes Használható: vagy függôleges 71 mm osztástávolságú használatra szerelvények Fedél kettôs Batibox dobozhoz, 71 mm osztástávolságú szerelvényekhez Kettős doboz Négyes Függőleges doboz vagy vízszintes használatra Fedelek más típusú dobozokhoz Vízszintes vagy függôleges használatra Hármas doboz Program Mosaic süllyesztôdobozhoz Függőleges vagy vízszintes használatra ( /52 kat. szám) Válaszfal Méretek: 150 x 90 mm Program Mosaic süllyesztôdobozhoz Batibox Négyes süllyesztôdobozokba való szereléshez ( kat. szám) Csavaros Függőleges rögzítésû vagy vízszintes szerelvények használatra függôleges pozícióba Méretek: 205 x 90 mm való szereléséhez használható mm mély dobozba mm mély dobozba Válaszfal több férőhelyes dobozokhoz Batibox süllyesztődobozokba való szereléshez, gipszkarton falba és téglafalba. Csavaros rögzítésű Piros katalógusszám: új termék 576 szerelvények függőleges pozícióba való szereléséhez használható mm mélységű dobozokhoz mm mélységű dobozokhoz 430 Kat. szám Egyes dobozok Csom. Kat. szám Doboz 20 és 30 A-es aljzatok részére

8 Batibox TM süllyesztődobozok téglafalba Batibox TM süllyesztődobozok téglafalba p Szerelési segédlet Csom. Kat. szám Komplett elágazódobozok Téglalap alakú kitörhető gégecső-csatlakozási lehetőségekkel Csavarral és fedéllel szállítva Védőfallal szállítva (kivéve kat. szám ) Doboz külső méretei (mm) Fedél mérete (mm) Nagy befogadóképességű dobozok Képes Ø25 és 32 gégecsövek befogadására mm mm 2 Egyes dobozok vízszintes vagy függőleges sorolása (kat. szám: ) Dobozok betonfalba Egyutas dobozok Szereléshez mellékelve faszekrényben történő alkalmazáshoz kat. szám vakfedéllel Körmös és csavaros szerelvényrögzítés a kat. szám gyűrű segítségével Fedelek betondobozokhoz Szerelő/vakfedél faszekrényekben való alkalmazásokhoz vagy hát a háthoz szerelés esetén vakfedélként Gyűrű Ø64 mm gyűrű for egyes dobozhoz kat. szám: Csavarokkal szállítva Tartozékok Csavar Hosszú csavar Ø3 mm hossz: 40 mm Minden Batibox dobozhoz 3 Oldalfalak eltávolíthatók a sorolás előtt vagy után Csavarokat védőkupakkal szállítjuk (a vakolás elleni védelem miatt) 431

9 Batibox TM süllyesztődobozok betonba x Csom. Kat. szám Dobozok betonfalba Univerzális sorolható dobozok Egyedüli, pozíciómegtartó vagy hát a hátnak szerelésre, vastagság 140, 160, 180, 200 mm A dobozok pozicionálása kat. számú mágnessel egymagában a pozíció megtartása 2 doboz hát a háthoz csatlakoztatásával és a kat. számú mágnessel vagy az egyik doboz lezárása a kat. számú fedéllel A dobozok sorolhatóak Egyes doboz 58 mm mélység (csavarok nélkül) Egymás mellé sorolhatóak a kat. számú fedéllel A tartozékok rögzítése a kat. számú hosszú csavarral vagy a kat. számú gyűrűvel lehetséges 4 Ø20 mm befedhető bemenet (nem huzalos) ICTA csövek részére 2 Ø25 mm átmenő rész IRL csövek részére Kettős doboz 58 mm mélység A tartozékok csavarokkal rögzíthetőek (mellékelve) Vízszintesen vagy függőlegesen is használható A /90 kat. számú mágnesek befogadására alkalmas fedéllel szállítva Ø20 mm befedhető bemenet (nem huzalos) ICTA csövek, és Ø25 mm bemenetek IRL csövek részére Doboz vegyes rögzítési módhoz a /90 kat. számú mágnessel fém zsaluzófalakhoz faszekrényben történő alkalmazáshoz a kat. számú vakfedéllel egymás melletti kombinációban a kat. számú szerelőfedéllel mágnessel vagy anélkül Egyes doboz, mélység 58 mm Körmös és csavaros szerelvényrögzítés a kat. számú gyűrű segítségével Csom. Kat. szám Kellékek a betondobozokhoz Rögzítőmágnesek A /41/42 kat. számú dobozokhoz N zöld színű N piros színű Mágneskihúzó a /90 kat. számú mágnesekhez Fedelek betondobozokhoz Rögzítőfedél zsaluzófalakhoz /41 kat. számú dobozokhoz Egymás mellé való soroláshoz 86 mm vagy 100 mm osztástávolságú szerelvényekhez Szerelő/vakfedél faszekrényekben való alkalmazásokhoz vagy hát a háthoz szerelés esetén vakfedélként Szerelési kellékek Gyűrű Ø64 mm gyűrű /41 kat. számú egyes dobozokhoz Csavarokkal szállítva Csavarokkal való rögzítési alkalmazásokhoz Csavar minden Batibox dobozhoz Ø3 mm, hossz: 40 mm kat. számú dobozba közvetlenül való szereléshez Hosszabbító tok dupla válaszfalakhoz Dupla válaszfal esetén lehetővé teszi a süllyesztett doboz meghosszabbítását Csavaros vagy pattintott dobozokat is befogad Ø65 mm, maximum 150 mm hosszú Hossza vágással állítható Rögzítőfedéllel szállítva Fedelek Kör alakú fedél, Ø80 mm, egyes dobozhoz Négyzet alakú fedél, mm, egyes dobozhoz Fedél kettős Batibox dobozhoz, 71 mm osztástávolságú szerelvényekhez 432

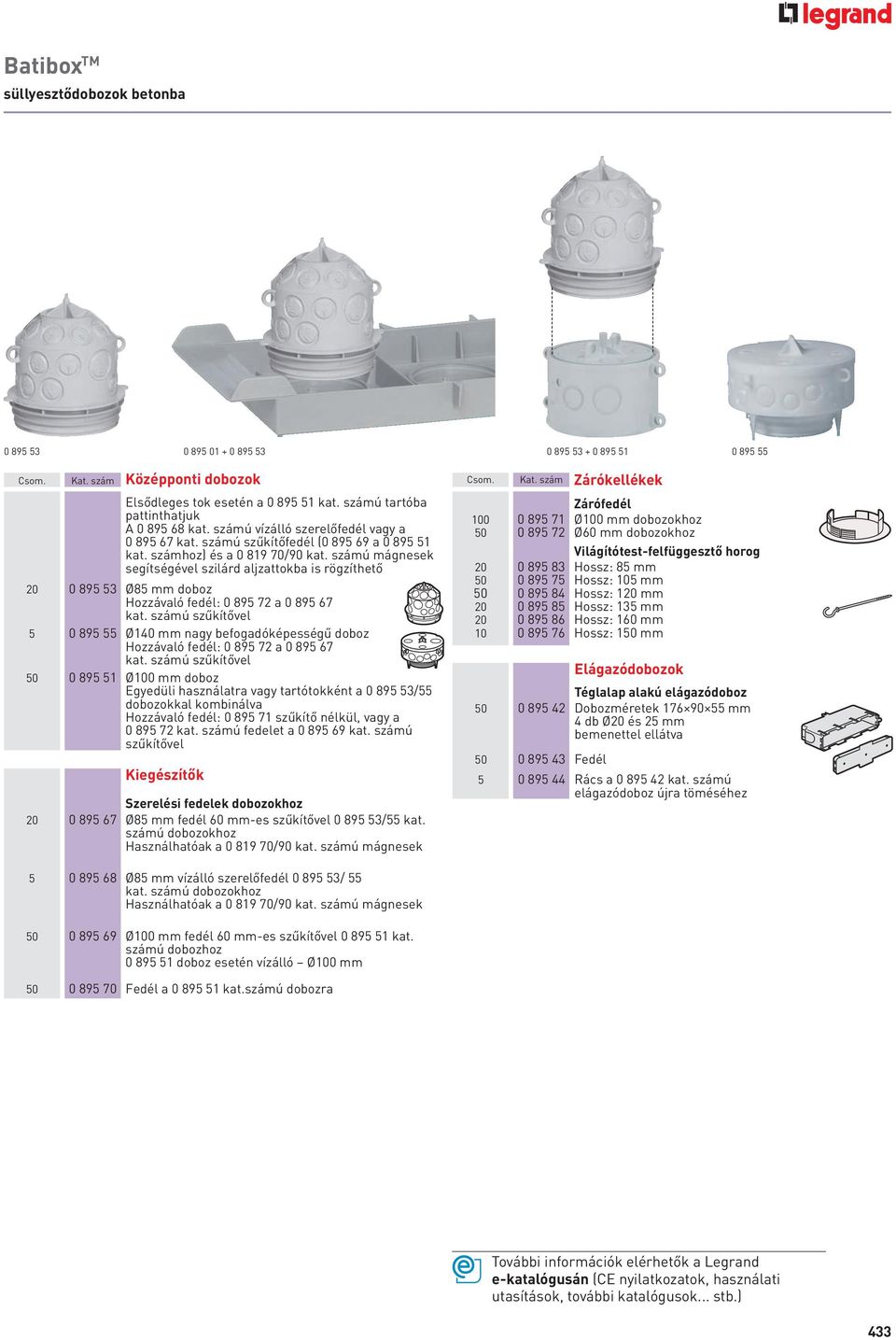

10 Batibox TM süllyesztődobozok betonba Csom. Kat. szám Középponti dobozok Elsődleges tok esetén a kat. számú tartóba pattinthatjuk A kat. számú vízálló szerelőfedél vagy a kat. számú szűkítőfedél ( a kat. számhoz) és a /90 kat. számú mágnesek segítségével szilárd aljzattokba is rögzíthető Ø85 mm doboz Hozzávaló fedél: a kat. számú szűkítővel Ø140 mm nagy befogadóképességű doboz Hozzávaló fedél: a kat. számú szűkítővel Ø100 mm doboz Egyedüli használatra vagy tartótokként a /55 dobozokkal kombinálva Hozzávaló fedél: szűkítő nélkül, vagy a kat. számú fedelet a kat. számú szűkítővel Kiegészítők Szerelési fedelek dobozokhoz Ø85 mm fedél 60 mm-es szűkítővel /55 kat. számú dobozokhoz Használhatóak a /90 kat. számú mágnesek Csom. Kat. szám Zárókellékek Zárófedél Ø100 mm dobozokhoz Ø60 mm dobozokhoz Világítótest-felfüggesztő horog Hossz: 85 mm Hossz: 105 mm Hossz: 120 mm Hossz: 135 mm Hossz: 160 mm Hossz: 150 mm Elágazódobozok Téglalap alakú elágazódoboz Dobozméretek mm 4 db Ø20 és 25 mm bemenettel ellátva Fedél Rács a kat. számú elágazódoboz újra töméséhez Ø85 mm vízálló szerelőfedél / 55 kat. számú dobozokhoz Használhatóak a /90 kat. számú mágnesek Ø100 mm fedél 60 mm-es szűkítővel kat. számú dobozhoz doboz esetén vízálló Ø100 mm Fedél a kat.számú dobozra További információk elérhetők a Legrand e-katalógusán (CE nyilatkozatok, használati utasítások, további katalógusok... stb.) 433

11 OTEO TM Oteo TM komplett szerelvények Esztétikus falon kívüli megoldás, falvésés nélkül Csom. Kat. szám Kapcsolók 10 AX* 250 V~ Fehér RAL Váltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzős billentyűvel (1) Csillárkapcsoló Kétpólusú kapcsoló Keresztkapcsoló Kettős váltókapcsoló Forgatógombos fényerőszabályzó W Nem köthető váltókapcsolásba Max. terhelés: izzó- és halogénlámpa 230 V~ ( W) ELV halogénlámpa ferromágneses transzformátorral ( VA) Min. terhelés: 40 W, ill. 40 VA Nyomók 6 A 250 V~ Egypólusú nyomó fényjelzős billentyűvel ((1) Csatlakozóaljzatok 16 A 250 V~ P+F csatlakozóaljzat Antenna-csatlakozóaljzatok TV-RD-SAT végzáró TV-csatlakozókhoz: 5 68/ MHz Rádiócsatlakozókhoz: 87,5 108 MHz SAT-csatlakozókhoz: MHz kicsatolási csillapítás: 2 db Negyedfordulatos bekötéssel koaxiális kábelhez Telefon-csatlakozóaljzat xRJ11 telefoncsatlakozó 4 pólusú Glimmlámpák Fehér: 12 V 0,4 W p Helytakarékos megoldás p Széles termékválaszték Fehér: 24 V 0,8 W Narancssárga: 230 V~ Zöld: 230 V~ *AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas p Esztétikus kivitel 434

12 Oteo TM mechanizmusok burkolattal, keret nélkül Oteo TM mechanizmusok burkolattal, keret nélkül, keretek IP2X védettségű mechanizmusok keret nélküli burkolattal Csavaros vezetékbekötéssel Csom. Kat. szám Kapcsolók 10 AX* 250 V~ Fehér RAL Váltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzős billentyűvel (1) Csillárkapcsoló Kétpólusú kapcsoló Keresztkapcsoló Kettős váltókapcsoló Forgatógombos fényerőszabályzó W Nem köthető váltókapcsolásba Max. terhelés: izzó- és halogénlámpa 230 V~ ( W) ELV halogénlámpa ferromágneses transzformátorral ( VA) Min. terhelés: 40 W, ill. 40 VA Nyomók 6 A 250 V~ Egypólusú nyomó Egypólusú nyomó fényjelzős billentyűvel (1) Redőnyvezérlő 6 A 250 V~ Redőnykapcsoló Csom. Kat. szám Informatikai csatlakozóaljzatok Fehér RAL xRJ45 aljzat Cat.5e UTP xRJ45 aljzat Cat.5e FTP xRJ45 aljzat Cat.6 UTP xRJ45 aljzat Cat.6 FTP Keretek Egyes keret mm Kettős keret mm Hármas keret mm IP2X védettségű mechanizmusok kerettel vagy keret nélkül Helytakarékos szerelvények Kapcsolók 10 AX* 250 V~ V áltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzős billentyűvel (1 Nyomók 6 A 250 V~ Csatlakozóaljzatok 16 A 250 V~ P+F csatlakozóaljzat P+F reteszelt csatlakozóaljzat, piros betéttárcsával Egypólusú nyomó Egypólusú nyomó fényjelzős billentyűvel (1 otéo.eps-58469n.eps Kiegészítők Kábelkivezető és kötődoboz Antenna-csatlakozóaljzatok TV-RD-SAT aljzat, végzáró TV-csatlakozókhoz: 5 68/ MHz Rádiócsatlakozókhoz: 87,5 108 MHz SAT-csatlakozókhoz: MHz kicsatolási csillapítás: 2 db Negyedfordulatos bekötéssel koaxiális kábelhez TV-RD aljzat, végzáró kicsatolási csillapítás: 1,5 db TV-aljzat, végzáró kicsatolási csillapítás: 1,5 db Hangszóró-csatlakozóaljzatok Hifi hangszóró-csatlakozóaljzat, csíptetős (2 db szorítós csatlakozóval) Szorító a és kat. számú termékhez Telefon-csatlakozóaljzat xRJ11 telefoncsatlakozó 4 pólusú Szétszerelés 1 2 XXXXXX eps Glimmlámpa elhelyezése (1) Az érintett termékek lámpát nem tartalmaznak Fényjelzés kialakításához használjon /02/06/07 kat. számú lámpákat * AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas Oteo - mini DLPlus rendszer, 512. oldal (1) Az érintett termékek lámpát nem tartalmaznak Fényjelzés kialakításához használjon /02/06/07 kat. számú lámpákat * AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas 435

13 Oteo TM kiválasztási táblázat Kapcsolók 10 AX 250 V~ Oteo szerelvények Mechanizmusok burkolattal, keret nélkül Mechanizmusok burkolattal, kerettel Váltó- és egypólusú kapcsoló Kétpólusú kapcsoló Keresztkapcsoló Csillárkapcsoló Váltó- és egypólusú kapcsoló fényjelzős billentyűvel (2) Kettős váltókapcsoló Nyomók 6 A 250 V~ Forgatógombos fényerőszabályzó o.eps Egypólusú nyomó Egypólusú nyomó fényjelzős billentyűvel (2) Redőnyvezérlők Redőnykapcsoló 6 A 250 V~ o.eps Csatlakozóaljzatok o.eps 2P+F csatlakozóaljzat A 250 V~ 2P+F reteszelt csatlakozóaljzat, piros betéttárcsával Kiegészítők Kábelkivezető és kötődoboz TV-RD aljzat, végzáró Antenna csatlakozóaljzatok Hangszóró csatlakozóaljzatok TV aljzat, végzáró o.eps TV-RD-SAT aljzat, végzáró Hangszóró csatlakozóaljzat, csíptetős Szorító a hangszóró-csatlakozóaljzatokhoz Telefon-csatlakozóaljzatok 1xRJ11 aljzat 4 pólusú xRJ45 aljzat Cat. 5e UTP Informatikai csatlakozóaljzatok 1xRJ45 aljzat Cat. 5e FTP xRJ45 aljzat Cat. 6 UTP xRJ45 aljzat Cat. 6 FTP Oteo helytakarékos szerelvények Kerettel Kapcsolók 10 AX 250 V~ Váltó- és egypólusú kapcsoló Váltó- és egypólusú kapcsoló fényjelzős billentyűvel (2) Nyomók 6 A 250 V~ Egypólusú nyomó Egypólusú nyomó fényjelzős billentyűvel (2) Egyes keret Kettős keret Oteo keretek Kiemelőkeretek Keretek mini DLPlus csatornákhoz állítható, csatornához rögzíthető csatornára erősíthető (20/32/40 12,5 mm) (20/32/40 12,5 mm) (20/32/40 12,5 mm) (40 16 mm) (40 16 mm) (32/40 20 mm) (32/40 20 mm) (40 16 mm) (32/40 20 mm) (20/32 12,5 mm) (1) (40 12,5/16 mm) (1) Hármas keret (1) Oteo helytakarékos szerelvényekhez; (2) A termék lámpát nem tartalmaz 436

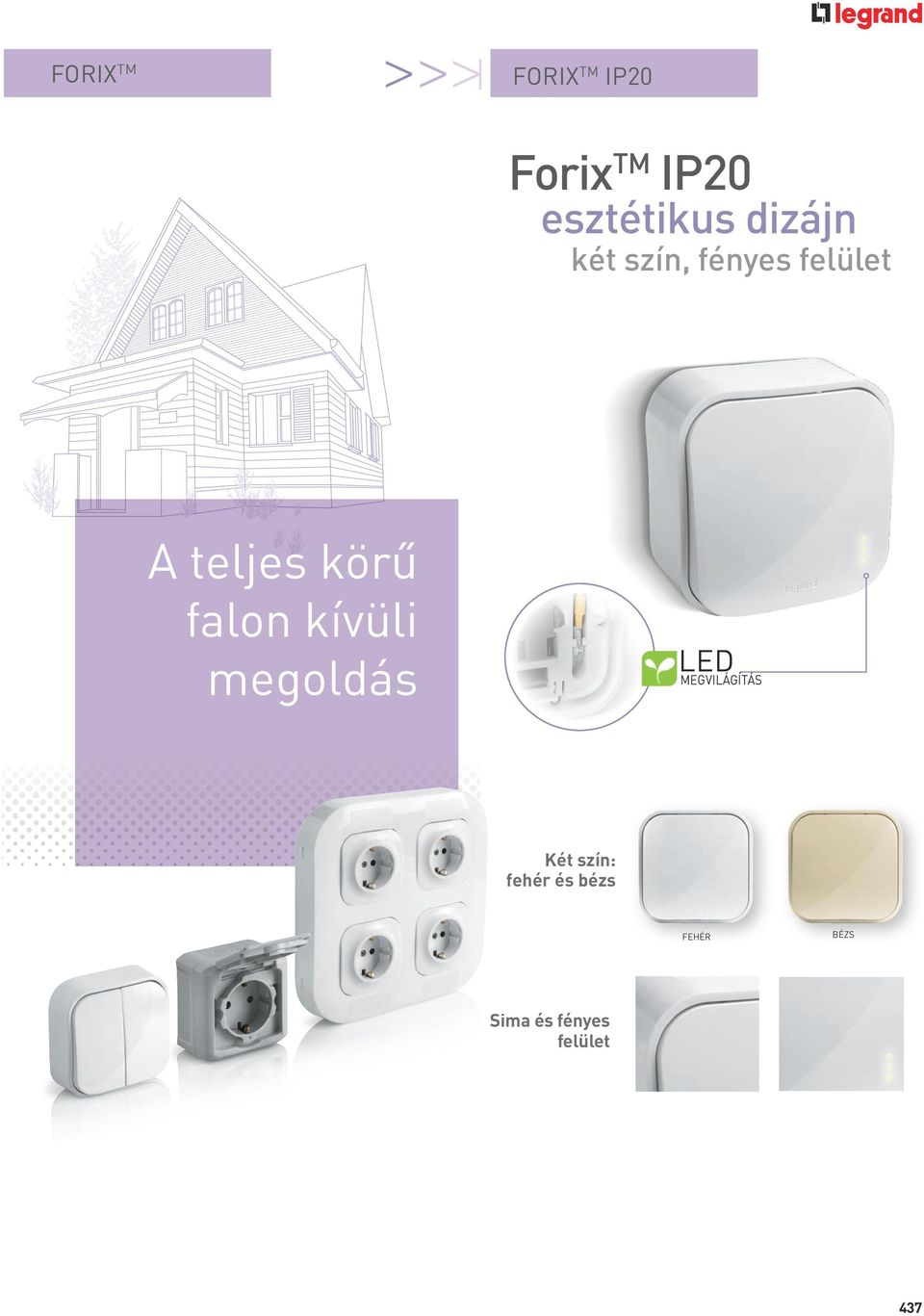

14 FORIX TM FORIX TM IP20 Forix TM IP20 esztétikus dizájn két szín, fényes felület A teljes körű falon kívüli megoldás LED megvilágítás Két szín: fehér és bézs FEHÉR BÉZS Sima és fényes felület 437

15 FORIX TM IP20 Forix TM IP20 Biztonságos és könnyű szerelés Védelem szerelés közben Biztonságos csavaros bekötés Biztonságos csatlakozások: IP2x mechanizmus Forix TM IP20 falon kívüli kapcsolók és csatlakozóaljzatok Megfelel az IEC szabványnak. IP2X védettségű mechanizmusok kerettel és burkolattal Csavaros vezetékbekötéssel Két színben: fehér, RAL R910, fényes felület bézs, RAL R113, fényes felület Csom. Kat. szám Kapcsolók 10 AX 250 V~ Kat. szám LED-lámpával jelzőfényessé tehető Egypólusú kapcsoló Fehér Bézs Váltókapcsoló Fehér Bézs Rögzítési pont Kábelbemenet Illesztési pont soroláshoz Kettős egypólusú kapcsoló Fehér Bézs Nyomók 6 A 250 V~ Kat. szám ledlámpával jelzőfényessé tehető Egypólusú nyomó Fehér Bézs Munkaállomás szerelési jellemzők p Könnyű vezetékezés: tágas belső tér a kábelek rendezéséhez p Merev és stabil: a mechanizmus könnyen felrögzíthető a hátlapra Csatlakozóaljzatok 16 A 250 V~ 2P+F földelt csatlakozóaljzat gyermekvédelem nélkül Fehér Bézs 2 2P+F földelt csatlakozóaljzat gyermekvédelem nélkül 45 -ban elforgatott betéttárcsával Fehér Bézs p Belső elválasztás: erős- és gyengeáramú aljzatok szétválasztásához Megfelel az összes általános követelménynek p Garantált, erős csatlakozás és egyszerű, fűzött vezetékezés p A mechanizmus aktív pontjainak ujjal való megérintése szerelés közben nem lehetséges 2P+F földelt csatlakozóaljzat gyermekvédelemmel Fehér Bézs 2 2P+F földelt csatlakozóaljzat gyermekvédelemmel 45 -ban elforgatott betéttárcsával Fehér Bézs p A szerelvény hátlapja követi a fal egyenetlenségeit, vízszintesen szintezhető p 4 hátsó kábelbevezetési lehetőség 438 p Egyszerű sorolási mód sorolókeret nélkül Piros katalógusszám: új termék

16 Forix TM IP20 falon kívüli kapcsolók és csatlakozóaljzatok Forix TM IP20 falon kívüli munkaállomások Csom. Kat. szám Csatlakozóaljzatok 16 A 250 V~ (folytatás) 3 2P+F földelt csatlakozóaljzat gyermekvédelemmel 45 -ban elforgatott betéttárcsával Fehér Bézs RJ11 telefon-csatlakozóaljzat 1xRJ11 telefon-csatlakozóaljzat Gyors rögzítésű csatlakozóval Fehér Bézs Minta munkaállomás összeállítására Megfelel az IEC szabványnak Kábelek elválasztása megoldott Bevezetési kikönnyítések 20 12,5 mm és 40 12,5 mm közötti csatorna és gégecső méretekhez Minden Forix IP2X funkció beszerelhető Adapter (kat. szám ) segítségével Program Mosaic funkciók is beszerelhetők Vízszintes és függőleges irányban is felszerelhető Fehér, RAL R910, fényes felület Csom. Kat. szám Munkaállomások Minden Forix IP2x funkció beszerelhető Beszerelési útmutató: 444. oldal es sorolású munkaállomás Antenna-csatlakozóaljzat TV antenna-csatlakozóaljzat Végzáró Fehér Bézs os sorolású munkaállomás RJ45 informatikai csatlakozóaljzatok Cat. 5e UTP informatikai csatlakozóaljzat Gyors rögzítésű csatlakozóval 1xRJ45 csatlakozóaljzat Fehér Bézs 2xRJ45 csatlakozóaljzat Fehér 1xRJ45 Cat. 5e UTP informatikai + 1xRJ11 telefoncsatlakozóaljzat Fehér Bézs Kábelkivezető Kábelkivezető Kábelkötegelővel együtt szállítva Fehér Bézs RJ45 Keystone aljzat adapter Kettős adapter Fehér Program Mosaic adapter 2 modulos Program Mosaic funkciók részére (kivéve speciális falon kívüli funkciók) Fehér Vakfedél munkaállomásokhoz Lehetővé teszi a nem felszerelt munkaállomás funkcióhelyek eltakarását Fehér LED-lámpa V fogyasztás 0,34 ma Piros katalógusszám: új termék 439

17 Forix TM IP20 falon kívüli kapcsolók és csatlakozóaljzatok Kapcsolók 10 AX 250 V~ Egypólusú kapcsoló (1) Váltókapcsoló (1) Kettős egypólusú kapcsoló (1), (2) Nyomók 6A 250 V~ Egypólusú nyomó (1) Földelt csatlakozóaljzatok 16 A 250 V~ 2P+F földelt csatlakozóaljzat, gyermekvédelemmel P+F földelt csatlakozóaljzat, gyermekvédelem nélkül x2P+F földelt csatlakozóaljzat, gyermekvédelemmel, 45 -ban elforgatott betéttárcsával x2P+F földelt csatlakozóaljzat, gyermekvédelem nélkül, 45 -ban elforgatott betéttárcsával x2P+F földelt csatlakozóaljzat, gyermekvédelemmel, 45 -ban elforgatott betéttárcsával Informatikai csatlakozóaljzatok 1xRJ45 Cat. 5e UTP informatikai csatlakozóaljzat xRJ45 Cat. 5e UTP informatikai csatlakozóaljzat xRJ45 Cat. 5e UTP informatikai + RJ11 telefon csatlakozóaljzat Antenna-csatlakozóaljzatok TV-antenna-csatlakozóaljzat, végzáró Telefon-csatlakozóaljzatok 1xRJ11 telefon-csatlakozóaljzat Egyéb mechanizmusok Kábelkivezető kötegelővel szállítva Kiegészítők Fehér LED-lámpa Program Mosaic adapter (1) Jelzőfényessé tehető LED-lámpával, kat. szám: (2) Átkötéssel csillárkapcsolóvá alakítható Bézs Munkaállomások (kompatibilis minden Forix IP20 mechanizmussal) 4-es sorolású munkaállomás os sorolású, vízszintes és függőleges felszerelési lehetőséggel Vakfedél munkaállomásokhoz Piros katalógusszám: új termék

18 FORIX TM IP44 FORIX TM IP44 Fényes felület, háttérvilágítás és ergonomikus dizájn Az új vízmentes kínálat minden olyan szereléshez megoldást nyújt, amihez IP44-es védelemre van szükség p Megoldások, amelyek egyszerűsítik a szerelést Közvetlen kábelbevezetés (4 15 mm átmérőig) a kivehető membrán átszúrásával mm átmérőjű csövek bevezetéséhez a membránt ki kell vágni p Minden világításvezérlési funkció fényjelzőssé tehető LED-lámpával p Kompakt kialakítás A billentyű elforgatásával határozható meg a fényjelzős megoldás típusa Csengőjel Egyszerű fényjelzős megoldás 2 2 P+F földelt csatlakozóaljzat Nyomó megvilágított csengő szimbólummal 441

19 Forix TM IP44 falon kívüli kapcsolók és csatlakozóaljzatok Megfelel az IEC szabványnak IP44 védettségű mechanizmusok kerettel és burkolattal Csavaros vezetékbekötés Fehér és szürke színben Fényes felület Csom. Kat. szám Kapcsolók 10 AX 250 V~ Kat. szám led-lámpával jelzőfényessé tehető Váltókapcsoló Fehér Szürke Csillárkapcsoló Fehér Szürke Kettős váltókapcsoló Fehér Szürke Kétpólusú kapcsoló Fehér Szürke Keresztkapcsoló Fehér Szürke Csom. Kat. szám Kombinált funkciók Földelt csatlakozóaljzat + kapcsoló Elővezetékezés nélküli aljzatok csapófedéllel Egypólusú kapcsoló + 2P+F földelt csatlakozóaljzat Fehér Szürke Kétpólusú kapcsoló + 2P+F földelt csatlakozóaljzat Fehér Szürke Kábelbevezető membrán Fehér Szürke LED-lámpa V fogyasztás 0,34 ma Nyomók 6 A 250 V~ Kat. szám led-lámpával jelzőfényessé tehető A billentyű elforgatásával határozható meg a fényjelzős megoldás típusa (csengőjeles vagy egyszerű fényjelzős megoldás) Egypólusú nyomó Fehér Szürke Csatlakozóaljzatok 16 A 250 V~ 2P+F földelt csatlakozóaljzat gyermekvédelemmel Fehér Szürke 2 2P+F földelt csatlakozóaljzat gyermekvédelemmel Elővezetékezés nélküli aljzatok Fehér Szürke 442 Piros katalógusszám: új termék

20 Forix TM IP44 falon kívüli kapcsolók és csatlakozóaljzatok Fehér Szürke Kapcsolók 10 AX 250 V~ Váltókapcsoló Csillárkapcsoló Kettős váltókapcsoló Kétpólusú kapcsoló Keresztkapcsoló Nyomók 6 A 250 V~ Egypólusú nyomó Földelt csatlakozóaljzatok 16 A 250 V~ (csapófedéllel) 2P+F földelt csatlakozóaljzat, gyermekvédelemmel P+F földelt csatlakozóaljzat, gyermekvédelemmel Egypólusú kapcsoló + 2P+F földelt csatlakozóaljzat, gyermekvédelemmel Kétpólusú kapcsoló + 2P+F földelt csatlakozóaljzat, gyermekvédelemmel Kiegészítők Kábelbevezető membrán LED-lámpa p Forix munkaállomás összeszerelés Kat. szám: /96/ Piros katalógusszám: új termék 443

21 PLEXO TM falon kívüli vízmentes megoldások Vízmentes megoldás minden igényhez A Plexo különböző termékei minden belső és külső vizes környezetben az igényeknek megfelelő megoldást kínálnak, amennyiben minimum IP55-ös védettségre van szükség PLEXO SZERELVÉNYEK Kétféle szerelési lehetőség: falon kívüli vagy süllyesztett szerelés p Plexo IP55 Külső és belső terekhez, ahol IP55-ös védelemre van szükség: garázsok, medencék, laboratóriumok... p Plexo IP66 IK08 Ipari, irodai és kereskedelmi épületekhez, ahol IP66-os védelemre van szükség: teremgarázsok, raktárak... Bővebb információért forduljon Szakmai Vevőszoláglatunkhoz! p Plexo IP55 antimikrobiális Olyan területekre javasolt, ahol a higiénia, a tisztaság és az ellenállóság kiemelt fotnosságú: élelmiszeripari létesítmények, egészségügyi központok, közös helyiségek, konyhák... Bővebb információért forduljon Szakmai Vevőszoláglatunkhoz! PLEXO 3 kiselosztószekrények IP65-IK09 védettségű kiselosztószekrények (208. oldal) PLEXO SZERELŐDOBOZOK Széles méretválaszték Speciális biztonsági szerelődobozok Bővebb információért hívja Szakmai Vevőszolgálatunkat! Membrános kábelbevezetővel (452. oldal) Direkt kábelbevezetési lehetőséggel (452. oldal) 444
