1 NAGYHATÉKONYSÁGÚ LEVEGŐ/VÍZ HŐVISSZANYERŐ HŐCSERÉLŐ MEGÚJULÓ ENERGIA ÉS HULLADÉKHŐ HASZNOSÍTÁSL Rosenberg Hungária Kft. Budapesti képviselet 26 Budapest, Pasaréti út 83. Telefon: +36 (1) Fax: +36 (1) Központ és Nyugat-magyarországi képviselet 2532 Tokodaltáró, József Attila út Telefon+36/ Fax +36/ Internet: Kelet-magyarországi képviselet 4002 Debrecen, Füredi út 76 Telefon +36 (52) Fax +36 (52)

2 Saját gyártású hőcserélő, megújuló energia és hulladékhő hasznosítással A környezetvédelem, a fenntartható fejlődés érdekében megszületett az Európai Parlament és a Tanács 20/31 EU irányelve, amely alapján létrejött és bevezetésre került az EN szabvány, amely a légkezelőgépek osztályba sorolásáról rendelkezik. A Rosenberg Hungária Kft. a fenti szabvány betartása érdekében a légkezelőgépekben alkalmazott, az eddig alacsony hatásfokkal működő közvetítőközeges helyett a speciális feladatokat kielégítő, megújuló- és hulladékenergia felhasználására alkalmas nagyhatékonyságú közvetítőközeges levegő/víz hőcserélővel üzemelő légkezelőgépet fejlesztett ki külső cégek bevonásával. A klasszikus alacsony hatásfokú közvetítőközeges t megfelelő elemek és hidraulikai kör megválasztásával nagy hatásfokú, alacsony nyomásveszteségű vé alakítottuk, miközben a korábbi rendszerektől eltérően már az alacsony hőmérsékletű megújuló energia és hulladékhő is hasznosításra kerül. A korábbi közvetítőközeges hővisszanyerésnek megfelelően kell beépíteni az új hőcserélőket. Amennyiben szükséges, a szellőző levegő tervezett hőmérséklete szintén a körhöz lemezes hőcserélővel kapcsolódó aktív elemekkel (pl. kazán, hőszivattyú) biztosítható. Így a légkezelőgépbe további hűtő- illetve fűtőkalorifer beépítése nem szükséges /07 Nyári üzemben a hővisszanyerés hatásosságát a távozó levegőágba beépített adiabatikus nedvesítőkamra növeli.

3 Hőtechnikai mérőállomás Fejlesztett termékeinket mérőállomásunk ellenőrző méréseivel hitelesítjük, szükség esetén teljesítményellenőrzést is végzünk megrendelőink részére. Méréseinket számítógépes állomás segítségével készítjük és értékeljük ki. Hatékonyabb A+ A fejlesztésben részt vett többek között a Budapesti Műszaki és Gazdaságtudományi Egyetem Épületgépészeti és Gépészeti Eljárástechnika Tanszéke is. Kevésbé hatékony Nagy hatásfokú hővisszanyerés megújuló energia és hulladékhő hasznosítással teljes megoldás a Rosenbergtől 3

4 Akár 80%-os hatásfok is elérhető a Rosenberg nagyhatékonyságú közvetítőközeges rendszerrel Légkezelőgépben alkalmazott k VDI 2071 szerinti kategória Megnevezés Befúvásnak és elszívásnak egymás mellett kell lennie Mozgó alkatrészek vannak Nedvességcsere Hővisszanyerés Hulladékhő hasznosítási lehetőség I II Felületi (rekuperatív) keresztáramú kivitel Felületi (regeneratív) ellenáramú kivitel Közvetítőközeges Klasszikus közvetítőközeges Magas hatásfokú közvetítőközges igen nincs nincs nem van nincs 50-70% nincs 85-90% nincs 35-45% 60-80% csak magas hőmérsékletnél lehetséges alacsony hőmérsékleten is Hőcsöves igen nincs nincs 50-70% nincs Forgódobos (regeneratív) III Szorpciós higroszkópikus töltettel igen van van 70-85% nincs 4 IV Kondenzációs higroszkópikus töltet nélkül Hőszivattyús nem van nincs 50-70% nincs

5 A NAGYHATÉKONYSÁGÚ KÖZVETÍTŐKÖZEGES HŐVISSZANYERŐ RENDSZEREK JELLEMZŐI A közvetítőközeges rendszer előnye a befújt és az elhasznált levegő egységeinek elkülönített beépítése, ezért nem lehet semmilyen átszivárgás a két légáram között. A közvetítő közeges rendszert a külső levegő hőmérséklete alapján egy változtatható fordulatszámú keringetőszivattyú szabályozza. Előnyei: Nagy hatékonyság (akár 70-80%) Nem keveredik az elszívott és a befúvott levegő Fizikailag távol lehet egymástól a befúvó és az elszívó légkezelőgép ág Az alacsony közvetítő közeg hőmérséklet miatt alternatív energia és hulladékhő hasznosítására alkalmas (pl. szennyvízből, technológiából származó hulladékhő, napkollektor és hőszivattyú jobb hatásfokkal tud rádolgozni a rendszerre) Erősen szennyezett levegő elszívásánál is alkalmazható - Konyhák - Robbanásveszélyes közegek - Korházak / tisztatér technológia Egyéb hőforrások is betáplálhatók a hidraulikai körbe 5

6 Nagy hatékonyság speciális hőcserélőkkel Mérnökeink az egyedi feladatoknak megfelelően választják ki a hőcserélőket az alábbiak figyelembe vételével: Az ellenáramú hőcsere minél jobb megközelítése, speciális kötésminta kialakítása, Az energiahatékonyság érdekében különösen fontos az alacsony légoldali nyomásesés, A sok esetben eltérő téli-nyári üzemállapot miatt szabályozott nagynyomású szivattyú szükséges, A nagy hatékonyságú hőcseréhez nagy hőátadó felület szükséges, ebből adódóan több soros hőcserélőkre van szükség (12-24 sor). Az ilyen hőcserélők légoldali nyomásesését célszerűen soros elrendezésű geometriával lehet alacsony értéken tartani. Soros Eltolt 6

7 LAMELLÁK GEOMETRIAI KIALAKÍTÁ Hőcserélők főbb geometriai paraméterei Ø12x32x27,7 mm eltolt Ø12x35x35 mm soros Ø15x40x34,6 mm eltolt Minimális szélesség Hőcserélő gyártható keresztmetszet [mm] Maximális szélesség Minimális magasság Maximális magasság Lamella vastagság [mm] 0,15 / 0,2 0,2 0,15 / 0,2 Lamella távolság [mm] 1,2-4,0 1,6-6,0 1,6-6,0 Magcső mérete [mm] Ø12 x 0,32 Ø12 x 0,4 Ø15 x 0,4 Csősorok maximális száma 12 (24) 12 (24) 12 (24) Osztó-gyűjtő anyaga acél / réz acél / réz acél / réz Osztó-gyűjtő csőátmérő teljesítmény függvényében [zoll] 0,75-4 0,75-4 0,75-4 7

8 Egyedi megoldás, egyedi méretezés, egyedi gyártás Minden rendszert egyedi igények alapján tervezünk A RENDSZER ALAPVETŐ KAPCSOLÁSI SÉMÁI KÜLÖNBÖZŐ FELADATOK ESETÉN TÉL ÁTMENETI IDŐSZAK NYÁR CCSB Alapvető kapcsolási séma CCSC Df Df Df A körben egy előfűtő is található a befúvó ágban a szűrő elfagyásának megakadályozására CCSD Külső hőforrás (hűtés/fűtés) betáplálása a hidraulikai körbe a lemezes hőcserélőn keresztül CCSE Df Df Df Külső hőforrás (hűtés/fűtés) betáplálása a hidraulikai körbe a lemezes hőcserélőn keresztül, előfűtővel CCSF Télen külső hő betáplálása a lemezes hőcserélőn keresztül, nyáron pedig hűtés a hőcserélőn keresztül. Ezt a sémát <18 C befújt levegő esetén célszerű alkalmazni 8

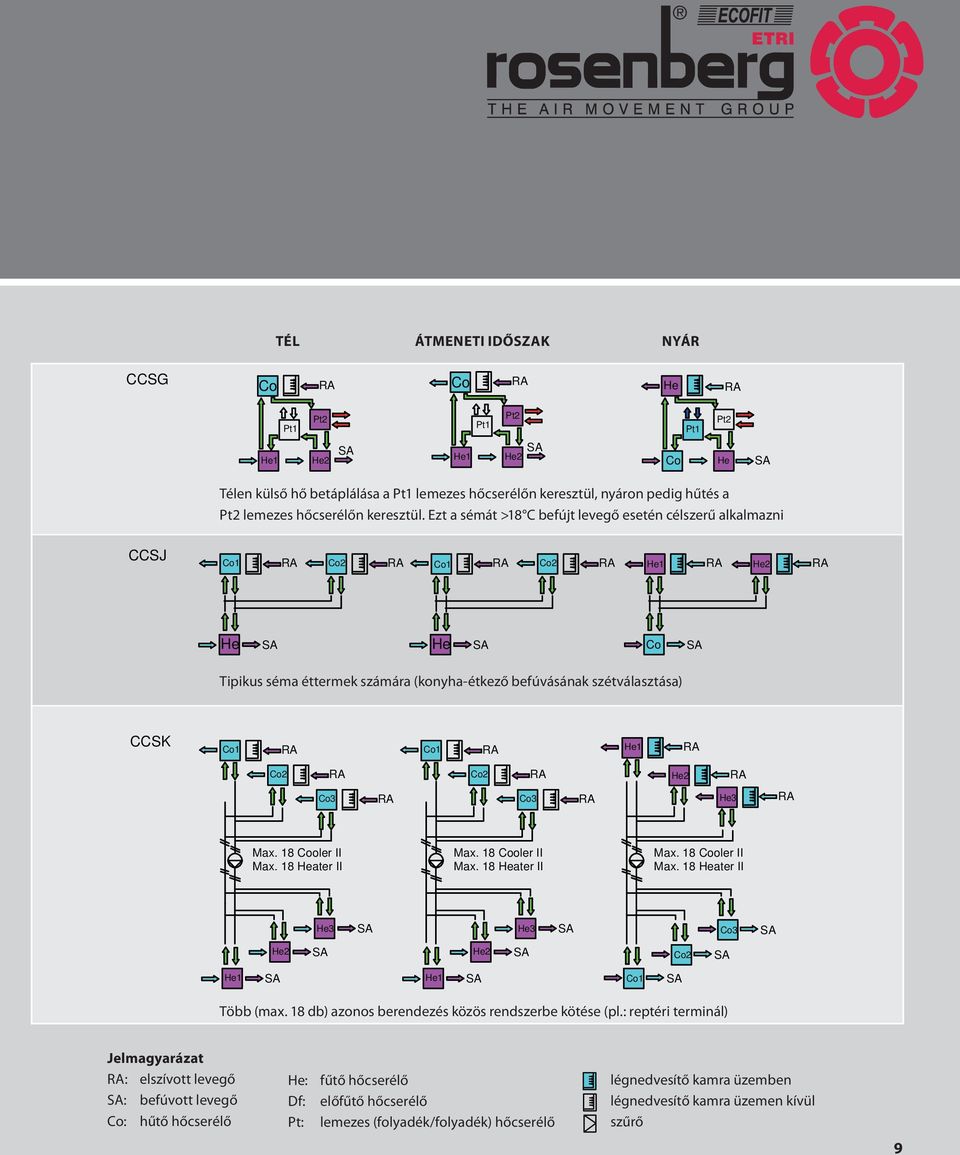

9 TÉL ÁTMENETI IDŐSZAK NYÁR CCSG Télen külső hő betáplálása a 1 lemezes hőcserélőn keresztül, nyáron pedig hűtés a 2 lemezes hőcserélőn keresztül. Ezt a sémát >18 C befújt levegő esetén célszerű alkalmazni CCSJ Tipikus séma éttermek számára (konyha-étkező befúvásának szétválasztása) CCSK Max. 18 oler II Max. 18 ater II Max. 18 oler II Max. 18 ater II Max. 18 oler II Max. 18 ater II Több (max. 18 db) azonos berendezés közös rendszerbe kötése (pl.: reptéri terminál) Jelmagyarázat : elszívott levegő : befúvott levegő : hűtő hőcserélő : Df: : fűtő hőcserélő előfűtő hőcserélő lemezes (folyadék/folyadék) hőcserélő légnedvesítő kamra üzemben légnedvesítő kamra üzemen kívül szűrő 9

10 Példa egy konkrét megoldásra CCSD Külső hőforrás (hűtés/fűtés) betáplálása a hidraulikai körbe a lemezes hőcserélőn keresztül (Téli üzemállapot) A rendszer kapcsolási sémáját a mellékelt rajz szemlélteti egy konkrét esetre vonatkozóan. A rendszer elemei: nagyhatékonyságú levegő/víz hőcserélők (, ), adiabatikus nedvesítő kamra a távozó levegő ágban (Hu), példánkban hőszivattyú (HP) szolgáltatja a szükséges kiegészítő fűtő-hűtő energiát a pt1 hőcserélőn keresztül, megújuló energia (RE) és hulladékhő (WH) betáplálással. A hőcserélők megrendelésre, az adott feladathoz és légkezelőgéphez méretezve készülnek. A rendszer hatásfoka eléri a 70-80%-ot. A közvetítőközeges körben a hatékony hőátadás következtében a hőcserélőből kilépő glikol-víz hőmérséklete -5 C, a után 16 C a méretezett esetben. Ez a hőmérsékletszint teszi lehetővé a megújuló energia hasznosítását jó hatásfokkal, valamint a hulladékhő hasznosítást.

11 q ( C) ,08 1,1 1,12 1,14 1,16 1,2 1,22 1,24 1,26 1,28 1,3 1,32 1,34 K 1,36 1, ( kg/m ) ,05-0 OA 1 EA HU 4 t; C ; % OA 30,0 45,0 20,0 81,5 26,0 55,0 HU 20,0 95,0 EA 26,5 64,0 2= h/ x ( kj/kg ) , NYÁR Moliere-f éle h-x diagram össznyomás 00 mbar nedvesség x (g/kg) Entalpia h (kj/kg) , ,2 0,25 Víz 0,3 t; C 1 17,9 2 27,9 3 27,9 4 21,5 Relatív nedvességtartalom 0,4 0,5 0, ,7 kcal kj ,8 0, , q ( C) ,08 1,1 1,12 1,14 1,16 OA' 1,2 1,22 1,24 1,26 1,28 1,3 1,32 1,34 1,36 1, ( kg/m ) OA =3 0,05 EA - 0 = 4 t; C ; % OA OA' 21,5 5,7 21,5 45 EA 3, h/ x ( kj/kg ) , TÉL 7000 Moliere-f éle h-x diagram össznyomás 00 mbar Entalpia h (kj/kg) nedvesség x (g/kg) , ,2 0,25 Víz 0,3 t; C 1 27,5 2-5,2 3-5,2 4 16,3 Relatív nedvességtartalom 0,4 0,5 0, ,7 kcal kj ,8 1 0, , A h-x diagramban alkalmazott jelölések: OA: külső levegő légállapot, OA : külső levegő légállapota a nagyhatékonyságú után : távozó levegő állapota a helyiség után, Hu: távozó levegő állapota az adiabatikus nedvesítőkamra után, EA: távozó levegő légállapot a nagyhatékonyságú után : szellőző levegő állapota, 1: hőhordozó közeg hőmérséklete a frisslevegő ágban lévő () előtt, 2: hőhordozó közeg hőmérséklete a frisslevegő ágban lévő () után, 3: hőhordozó közeg hőmérséklete a távozó levegő ágban lévő () előtt, 4: hőhordozó közeg hőmérséklete a távozó levegő ágban lévő () után. KONKRÉT FELADATÁHOZ VEGYE IGÉNYBE SZAKEMBEREINK SEGÍTSÉGÉT! 11
