2 A Rosenberg-csoport termékei Célunk az, hogy szoros kapcsolatot építsünk ki a felhasználókkal, és kiváló minôségû termékeket állítsunk elô. /Karl Rosenberg/ Radiálventilátorok Axiálventilátorok 2. Kézi munkavégzés A legmagasabb minôségû követelmények teljesítése érdekében a teljesen automatizált mûveletek mellett elengedhetetlen szükség van a kézi munkavégzésre is. 1. A Rosenberg Ventilátor Kft. Künzelsau-i székhellyel 1981 óta tevékenykedik világszerte a ventilátor és klímatechnikai piacon. A DIN EN ISO 9001 tanúsítvány és a RAL-RLT Minôségi Közösségében való tagságunk igazolják alapos ismereteinket a szellôzéstechnikai termékek gyártásában és fejlesztésében. Csatornaventilátorok Csôventilátorok 3. Motorgyártás Külsô forgórészes motorjainkhoz a modern, Flyer tekercselési módszer alkalmazását saját tervezésû tekercselô gépeink teszik lehetôvé. 4. Fejlesztés A felhasználókkal megvalósított folyamatos információcsere már a tervezési fázisban lehetôvé teszi a vevôk által támasztott igények figyelembevételét. Tetôventilátorok Építôelemes légkezelôgépek 5. Saját tesztelô berendezések A ventilátor kiválasztása függ a szállítandó légmennyiségtôl, a szükséges nyomásnövekedéstôl és tôl. Az ehhez szükséges jelleggörbéket saját próbapadjainkon, cégen belül vesszük fel. Szabályozóés kapcsolókészülékek

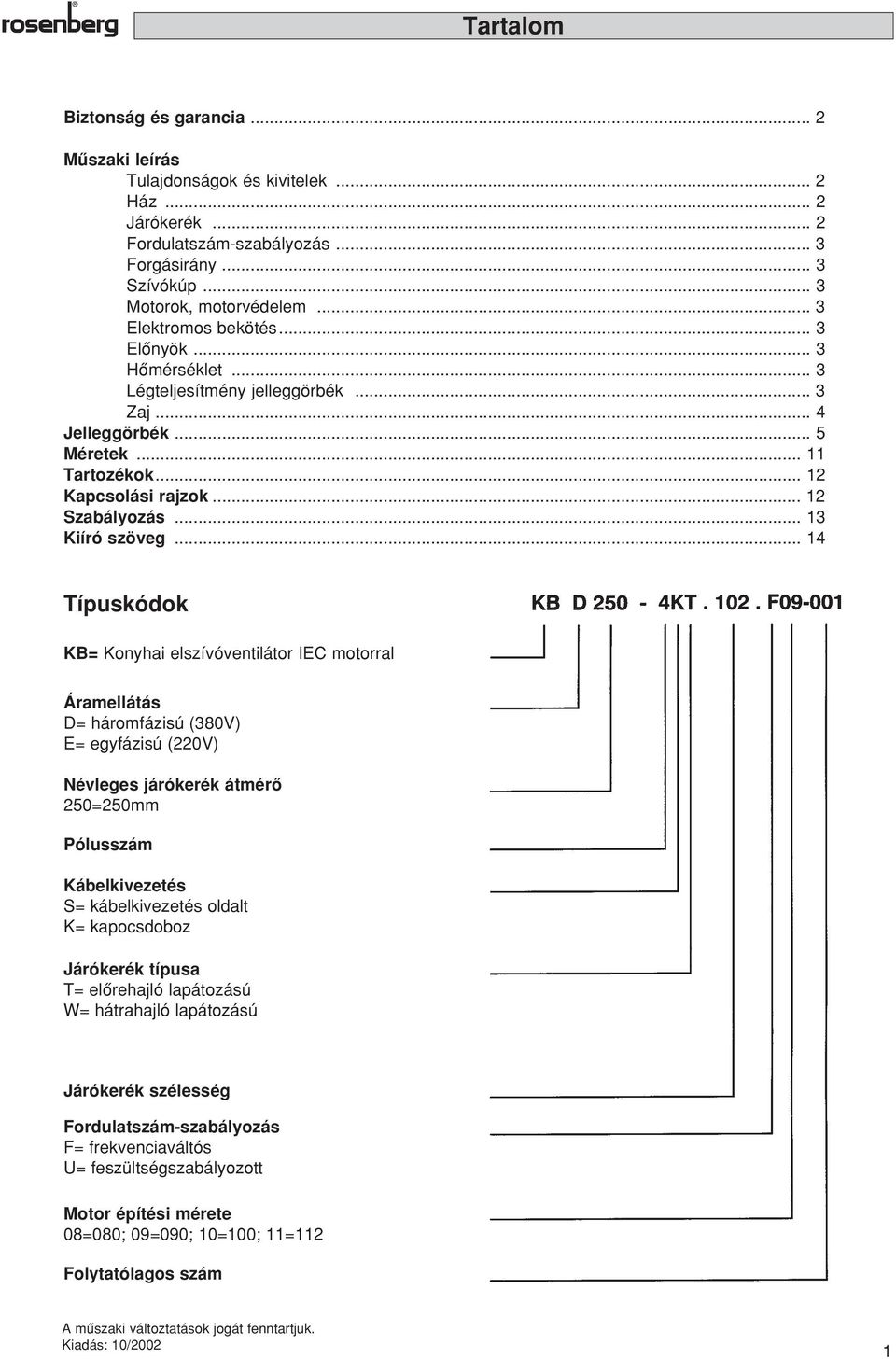

3 Tartalom Biztonság és garancia... 2 Mûszaki leírás Tulajdonságok és kivitelek... 2 Ház... 2 Járókerék... 2 Fordulatszám-szabályozás... 3 Forgásirány... 3 Szívókúp... 3 Motorok, motorvédelem... 3 Elektromos bekötés... 3 Elônyök... 3 Hômérséklet... 3 Légteljesítmény jelleggörbék... 3 Zaj... 4 Jelleggörbék... 5 Méretek Tartozékok Kapcsolási rajzok Szabályozás Kiíró szöveg kódok KB= Konyhai elszívóventilátor IEC motorral Áramellátás D= háromfázisú (380V) E= egyfázisú (220V) Névleges járókerék átmérô 250=250mm Pólusszám Kábelkivezetés S= kábelkivezetés oldalt K= kapocsdoboz Járókerék típusa T= elôrehajló lapátozású W= hátrahajló lapátozású Járókerék szélesség Fordulatszám-szabályozás F= frekvenciaváltós U= feszültségszabályozott Motor építési mérete 08=080; 09=090; 10=100; 11=112 Folytatólagos szám A mûszaki változtatások jogát fenntartjuk. Kiadás: 10/2002 1

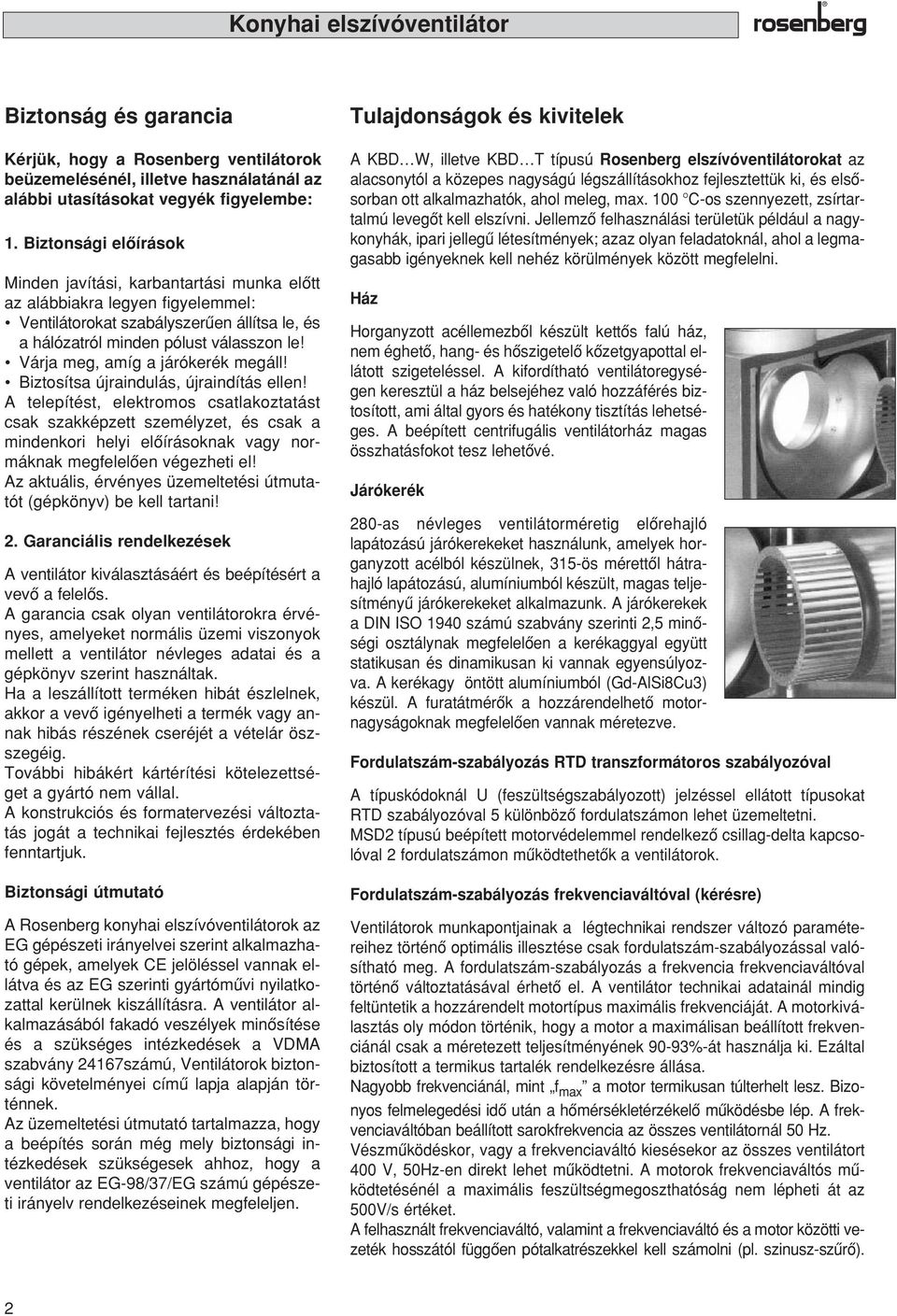

4 Konyhai elszívóventilátor Biztonság és garancia Kérjük, hogy a Rosenberg ventilátorok beüzemelésénél, illetve használatánál az alábbi utasításokat vegyék figyelembe: 1. Biztonsági elôírások Minden javítási, karbantartási munka elôtt az alábbiakra legyen figyelemmel: Ventilátorokat szabályszerûen állítsa le, és a hálózatról minden pólust válasszon le! Várja meg, amíg a járókerék megáll! Biztosítsa újraindulás, újraindítás ellen! A telepítést, elektromos csatlakoztatást csak szakképzett személyzet, és csak a mindenkori helyi elôírásoknak vagy normáknak megfelelôen végezheti el! Az aktuális, érvényes üzemeltetési útmutatót (gépkönyv) be kell tartani! 2. Garanciális rendelkezések A ventilátor kiválasztásáért és beépítésért a vevô a felelôs. A garancia csak olyan ventilátorokra érvényes, amelyeket normális üzemi viszonyok mellett a ventilátor névleges adatai és a gépkönyv szerint használtak. Ha a leszállított terméken hibát észlelnek, akkor a vevô igényelheti a termék vagy annak hibás részének cseréjét a vételár öszszegéig. További hibákért kártérítési kötelezettséget a gyártó nem vállal. A konstrukciós és formatervezési változtatás jogát a technikai fejlesztés érdekében fenntartjuk. Biztonsági útmutató A Rosenberg konyhai elszívóventilátorok az EG gépészeti irányelvei szerint alkalmazható gépek, amelyek CE jelöléssel vannak ellátva és az EG szerinti gyártómûvi nyilatkozattal kerülnek kiszállításra. A ventilátor alkalmazásából fakadó veszélyek minôsítése és a szükséges intézkedések a VDMA szabvány 24167számú, Ventilátorok biztonsági követelményei címû lapja alapján történnek. Az üzemeltetési útmutató tartalmazza, hogy a beépítés során még mely biztonsági intézkedések szükségesek ahhoz, hogy a ventilátor az EG-98/37/EG számú gépészeti irányelv rendelkezéseinek megfeleljen. Tulajdonságok és kivitelek A KBD W, illetve KBD T típusú Rosenberg elszívóventilátorokat az alacsonytól a közepes nagyságú légszállításokhoz fejlesztettük ki, és elsôsorban ott alkalmazhatók, ahol meleg, max. 100 C-os szennyezett, zsírtartalmú levegôt kell elszívni. Jellemzô felhasználási területük például a nagykonyhák, ipari jellegû létesítmények; azaz olyan feladatoknál, ahol a legmagasabb igényeknek kell nehéz körülmények között megfelelni. Ház Horganyzott acéllemezbôl készült kettôs falú ház, nem éghetô, hang- és hôszigetelô kôzetgyapottal ellátott szigeteléssel. A kifordítható ventilátoregységen keresztül a ház belsejéhez való hozzáférés biztosított, ami által gyors és hatékony tisztítás lehetséges. A beépített centrifugális ventilátorház magas összhatásfokot tesz lehetôvé. Járókerék 280-as névleges ventilátorméretig elôrehajló lapátozású járókerekeket használunk, amelyek horganyzott acélból készülnek, 315-ös mérettôl hátrahajló lapátozású, alumíniumból készült, magas teljesítményû járókerekeket alkalmazunk. A járókerekek a DIN ISO 1940 számú szabvány szerinti 2,5 minôségi osztálynak megfelelôen a kerékaggyal együtt statikusan és dinamikusan ki vannak egyensúlyozva. A kerékagy öntött alumíniumból (Gd-AlSi8Cu3) készül. A furatátmérôk a hozzárendelhetô motornagyságoknak megfelelôen vannak méretezve. Fordulatszám-szabályozás RTD transzformátoros szabályozóval A típuskódoknál U (feszültségszabályozott) jelzéssel ellátott típusokat RTD szabályozóval 5 különbözô fordulatszámon lehet üzemeltetni. MSD2 típusú beépített motorvédelemmel rendelkezô csillag-delta kapcsolóval 2 fordulatszámon mûködtethetôk a ventilátorok. Fordulatszám-szabályozás frekvenciaváltóval (kérésre) Ventilátorok munkapontjainak a légtechnikai rendszer változó paramétereihez történô optimális illesztése csak fordulatszám-szabályozással valósítható meg. A fordulatszám-szabályozás a frekvencia frekvenciaváltóval történô változtatásával érhetô el. A ventilátor technikai adatainál mindig feltüntetik a hozzárendelt motortípus maximális frekvenciáját. A motorkiválasztás oly módon történik, hogy a motor a maximálisan beállított frekvenciánál csak a méretezett teljesítményének 90-93%-át használja ki. Ezáltal biztosított a termikus tartalék rendelkezésre állása. Nagyobb frekvenciánál, mint f max a motor termikusan túlterhelt lesz. Bizonyos felmelegedési idô után a hômérsékletérzékelô mûködésbe lép. A frekvenciaváltóban beállított sarokfrekvencia az összes ventilátornál 50 Hz. Vészmûködéskor, vagy a frekvenciaváltó kiesésekor az összes ventilátort 400 V, 50Hz-en direkt lehet mûködtetni. A motorok frekvenciaváltós mûködtetésénél a maximális feszültségmegoszthatóság nem lépheti át az 500V/s értéket. A felhasznált frekvenciaváltó, valamint a frekvenciaváltó és a motor közötti vezeték hosszától függôen pótalkatrészekkel kell számolni (pl. szinusz-szûrô). 2

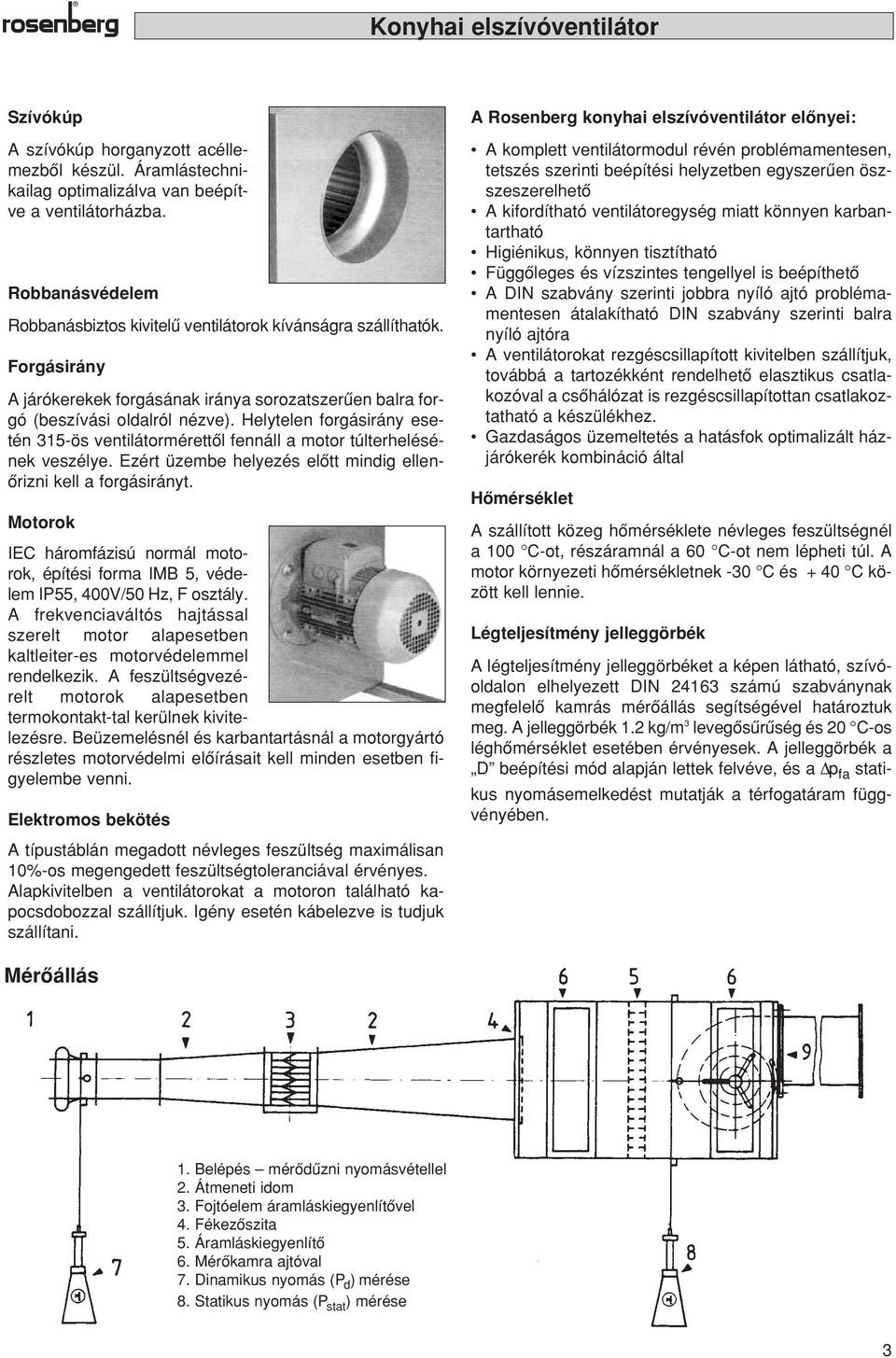

5 Konyhai elszívóventilátor Szívókúp A szívókúp horganyzott acéllemezbôl készül. Áramlástechnikailag optimalizálva van beépítve a ventilátorházba. Robbanásvédelem Robbanásbiztos kivitelû ventilátorok kívánságra szállíthatók. Forgásirány A járókerekek forgásának iránya sorozatszerûen balra forgó (beszívási oldalról nézve). Helytelen forgásirány esetén 315-ös ventilátormérettôl fennáll a motor túlterhelésének veszélye. Ezért üzembe helyezés elôtt mindig ellenôrizni kell a forgásirányt. Motorok IEC háromfázisú normál motorok, építési forma IMB 5, védelem IP55, 400V/50 Hz, F osztály. A frekvenciaváltós hajtással szerelt motor alapesetben kaltleiter-es motorvédelemmel rendelkezik. A feszültségvezérelt motorok alapesetben termokontakt-tal kerülnek kivitelezésre. Beüzemelésnél és karbantartásnál a motorgyártó részletes motorvédelmi elôírásait kell minden esetben figyelembe venni. Elektromos bekötés A típustáblán megadott névleges feszültség maximálisan 10%-os megengedett feszültségtoleranciával érvényes. Alapkivitelben a ventilátorokat a motoron található kapocsdobozzal szállítjuk. Igény esetén kábelezve is tudjuk szállítani. A Rosenberg konyhai elszívóventilátor elônyei: A komplett ventilátormodul révén problémamentesen, tetszés szerinti beépítési helyzetben egyszerûen öszszeszerelhetô A kifordítható ventilátoregység miatt könnyen karbantartható Higiénikus, könnyen tisztítható Függôleges és vízszintes tengellyel is beépíthetô A DIN szabvány szerinti jobbra nyíló ajtó problémamentesen átalakítható DIN szabvány szerinti balra nyíló ajtóra A ventilátorokat rezgéscsillapított kivitelben szállítjuk, továbbá a tartozékként rendelhetô elasztikus csatlakozóval a csôhálózat is rezgéscsillapítottan csatlakoztatható a készülékhez. Gazdaságos üzemeltetés a hatásfok optimalizált házjárókerék kombináció által Hômérséklet A szállított közeg hômérséklete névleges feszültségnél a 100 C-ot, részáramnál a 60 C-ot nem lépheti túl. A motor környezeti hômérsékletnek -30 C és + 40 C között kell lennie. Légteljesítmény jelleggörbék A légteljesítmény jelleggörbéket a képen látható, szívóoldalon elhelyezett DIN számú szabványnak megfelelô kamrás mérôállás segítségével határoztuk meg. A jelleggörbék 1.2 kg/m 3 levegôsûrûség és 20 C-os léghômérséklet esetében érvényesek. A jelleggörbék a D beépítési mód alapján lettek felvéve, és a p fa statikus nyomásemelkedést mutatják a térfogatáram függvényében. Mérôállás 1. Belépés mérôdûzni nyomásvétellel 2. Átmeneti idom 3. Fojtóelem áramláskiegyenlítôvel 4. Fékezôszita 5. Áramláskiegyenlítô 6. Mérôkamra ajtóval 7. Dinamikus nyomás (P d ) mérése 8. Statikus nyomás (P stat ) mérése 3

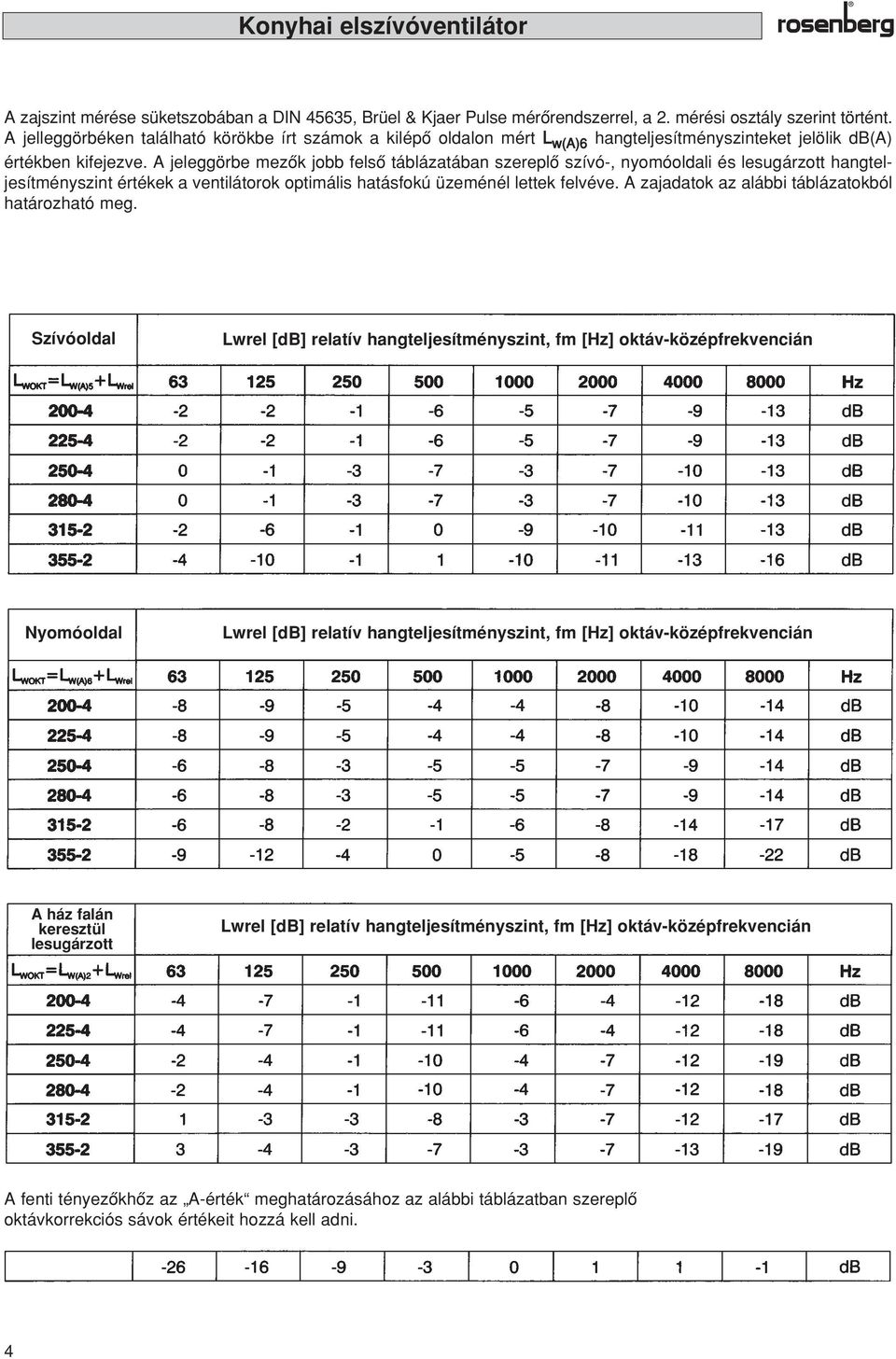

6 Konyhai elszívóventilátor A mérése süketszobában a DIN 45635, Brüel & Kjaer Pulse mérôrendszerrel, a 2. mérési osztály szerint történt. A jelleggörbéken található körökbe írt számok a kilépô oldalon mért L w(a)6 hangteljesítményszinteket jelölik db(a) értékben kifejezve. A jeleggörbe mezôk jobb felsô táblázatában szereplô szívó-, nyomóoldali és lesugárzott hangteljesítményszint értékek a ventilátorok optimális hatásfokú üzeménél lettek felvéve. A zajadatok az alábbi táblázatokból határozható meg. Szívóoldal Lwrel [db] relatív hangteljesítményszint, fm [Hz] oktáv-középfrekvencián Nyomóoldal Lwrel [db] relatív hangteljesítményszint, fm [Hz] oktáv-középfrekvencián A ház falán keresztül lesugárzott Lwrel [db] relatív hangteljesítményszint, fm [Hz] oktáv-középfrekvencián A fenti tényezôkhôz az A-érték meghatározásához az alábbi táblázatban szereplô oktávkorrekciós sávok értékeit hozzá kell adni. 4

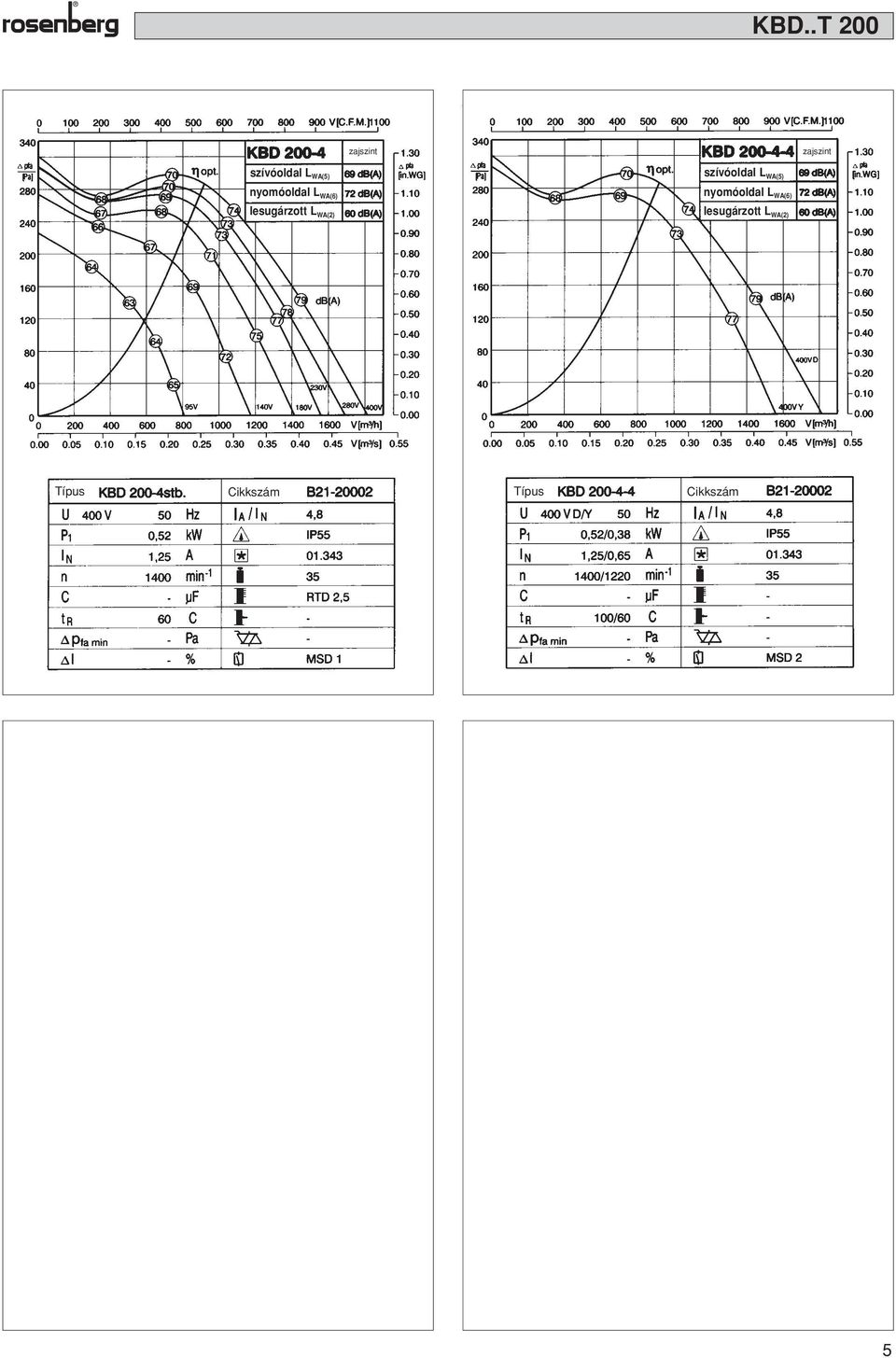

7 KBD..T 200 5

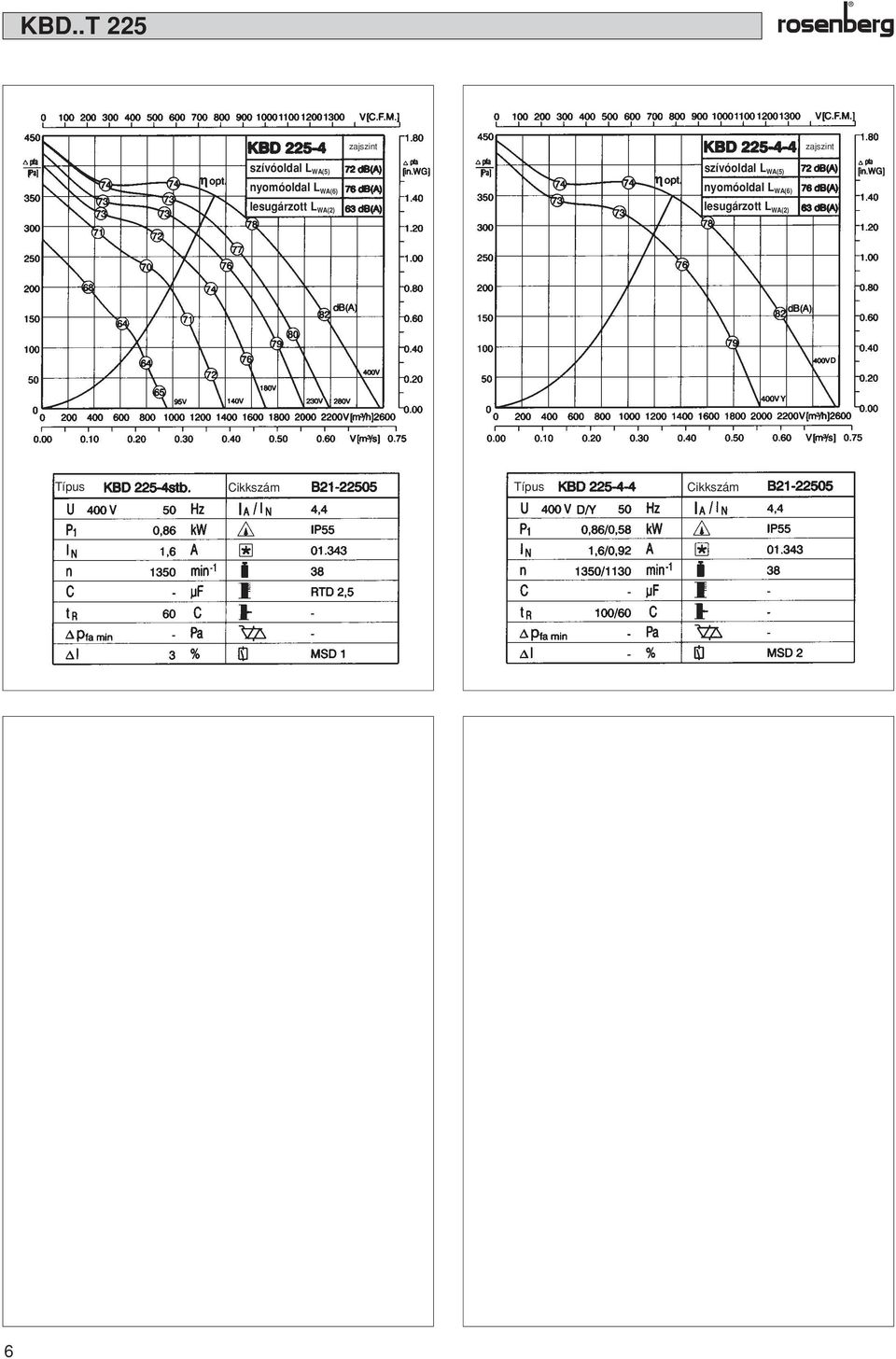

8 KBD..T 225 6

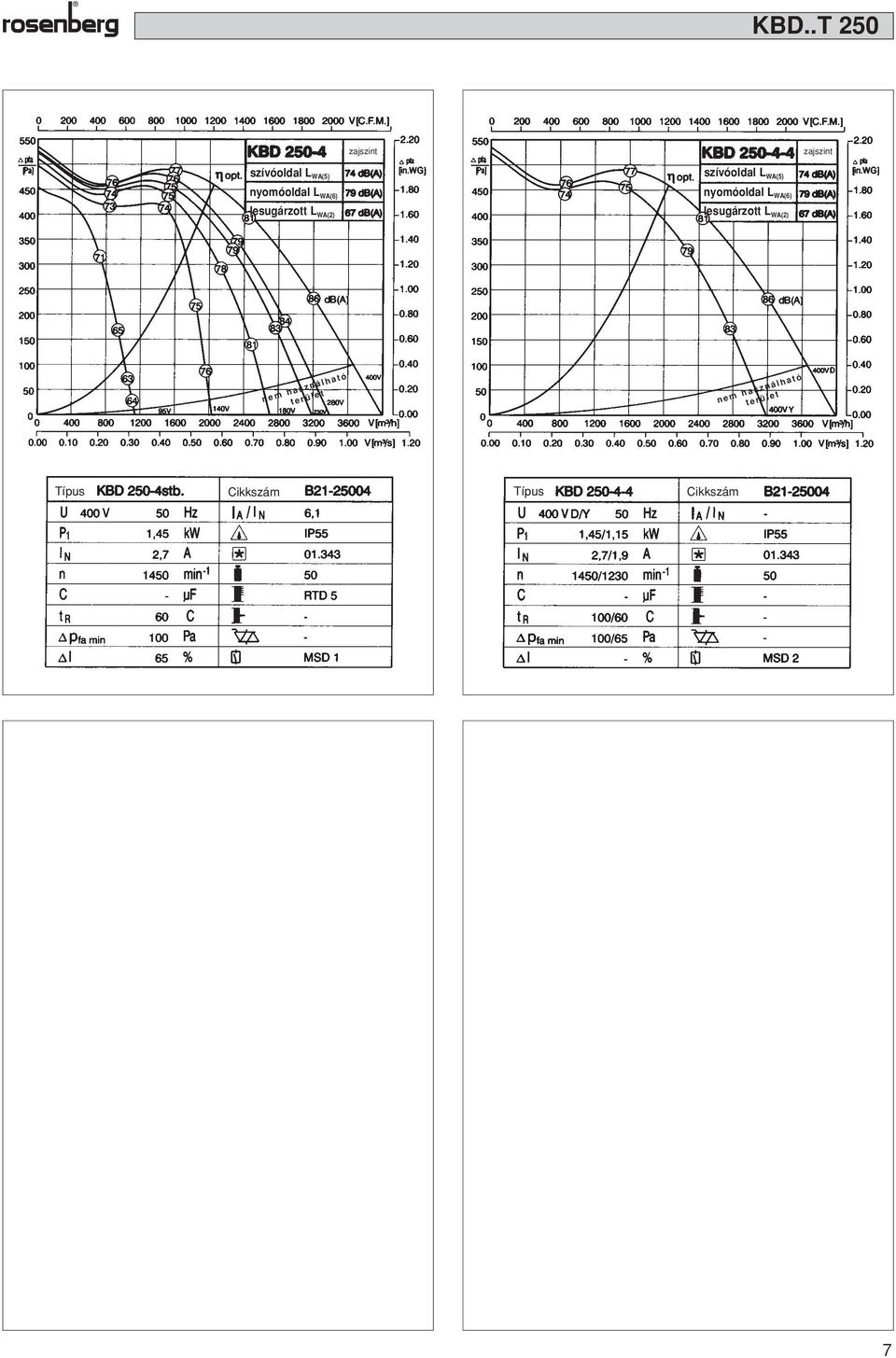

9 KBD..T 250 nem használható terület nem használható terület 7

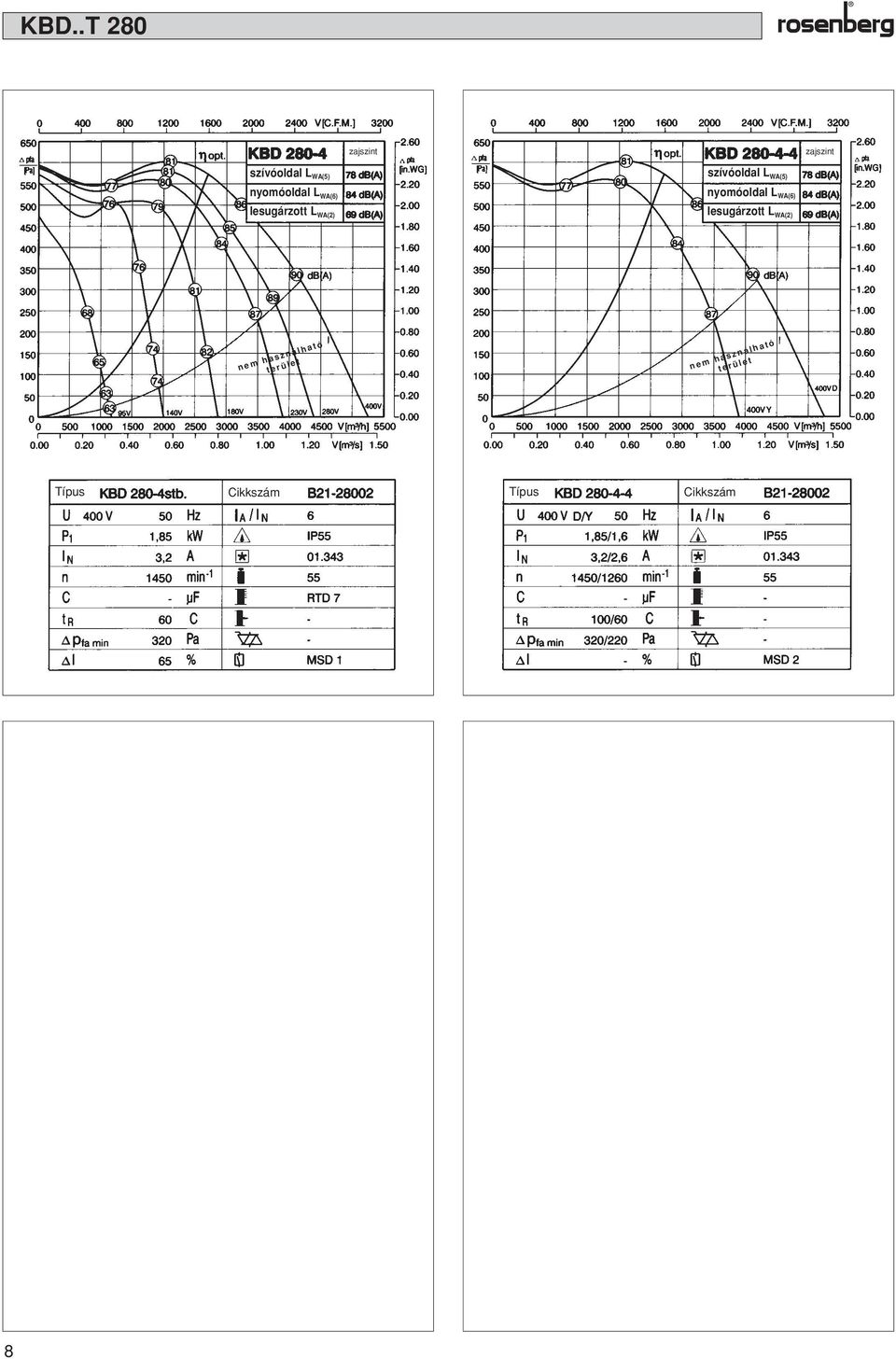

10 KBD..T 280 nem használható terület nem használható terület 8

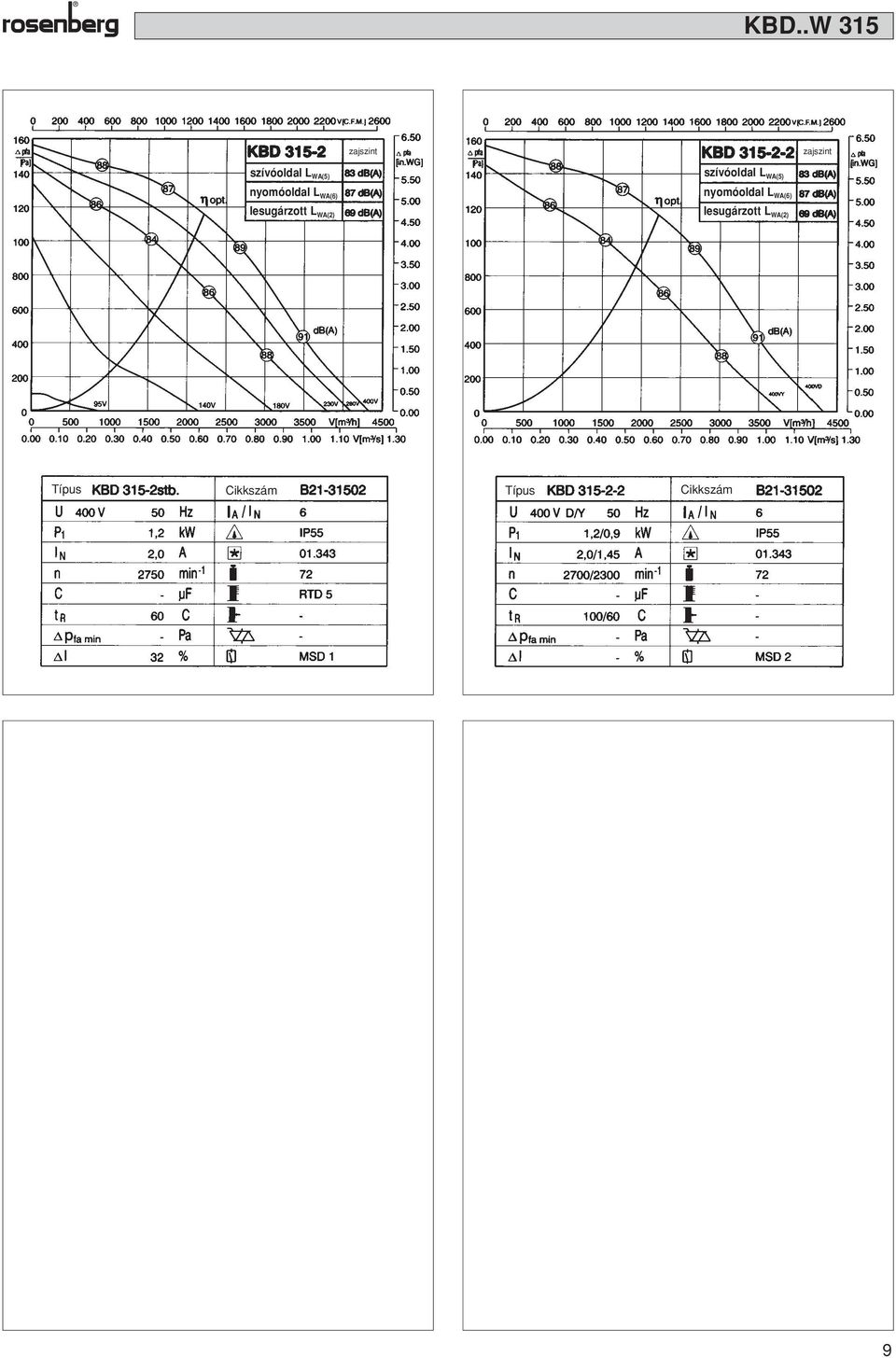

11 KBD..W 315 9

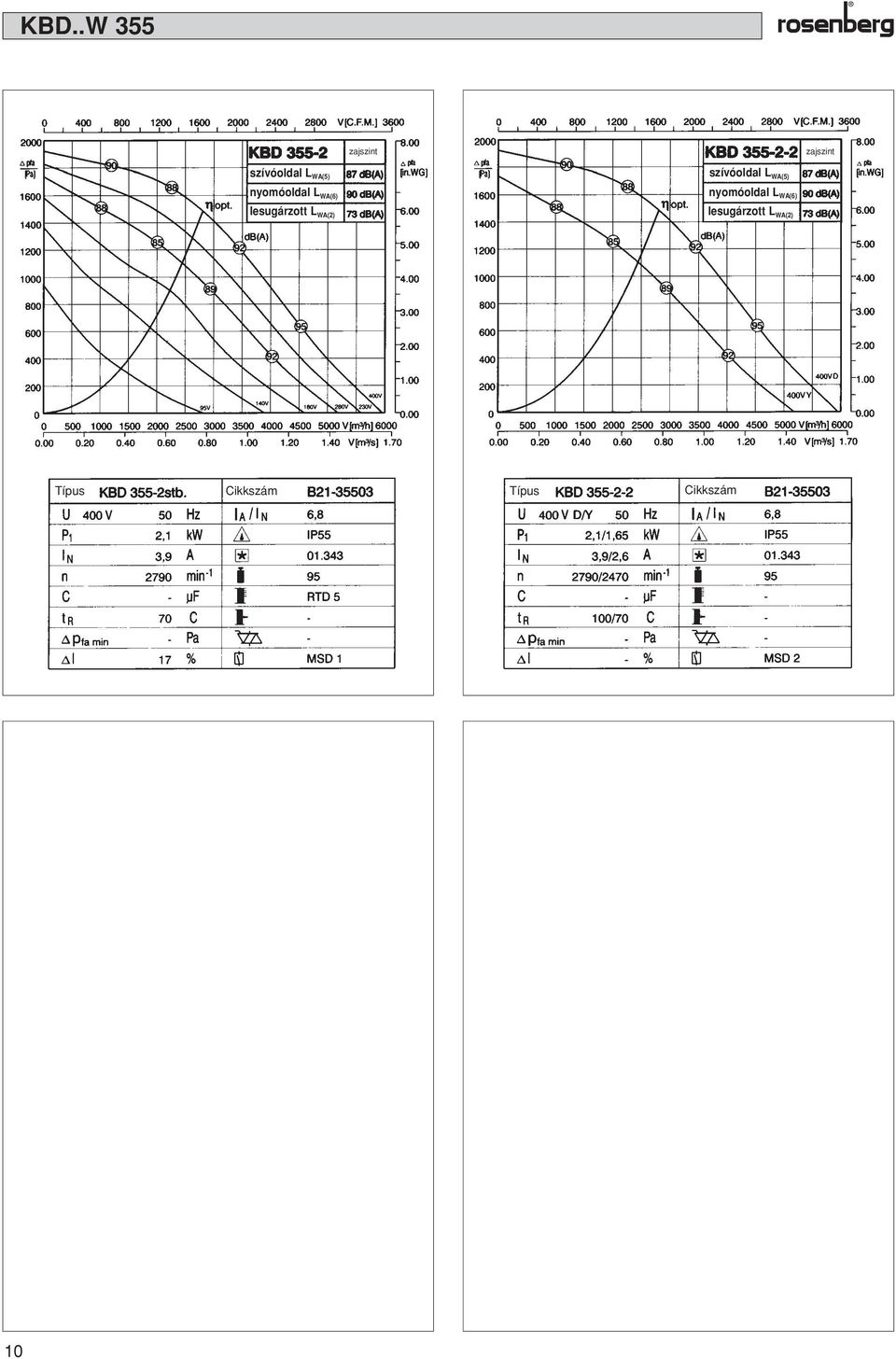

12 KBD..W

13 KBD..W/T Méretek: Minden méret mm-ben 11

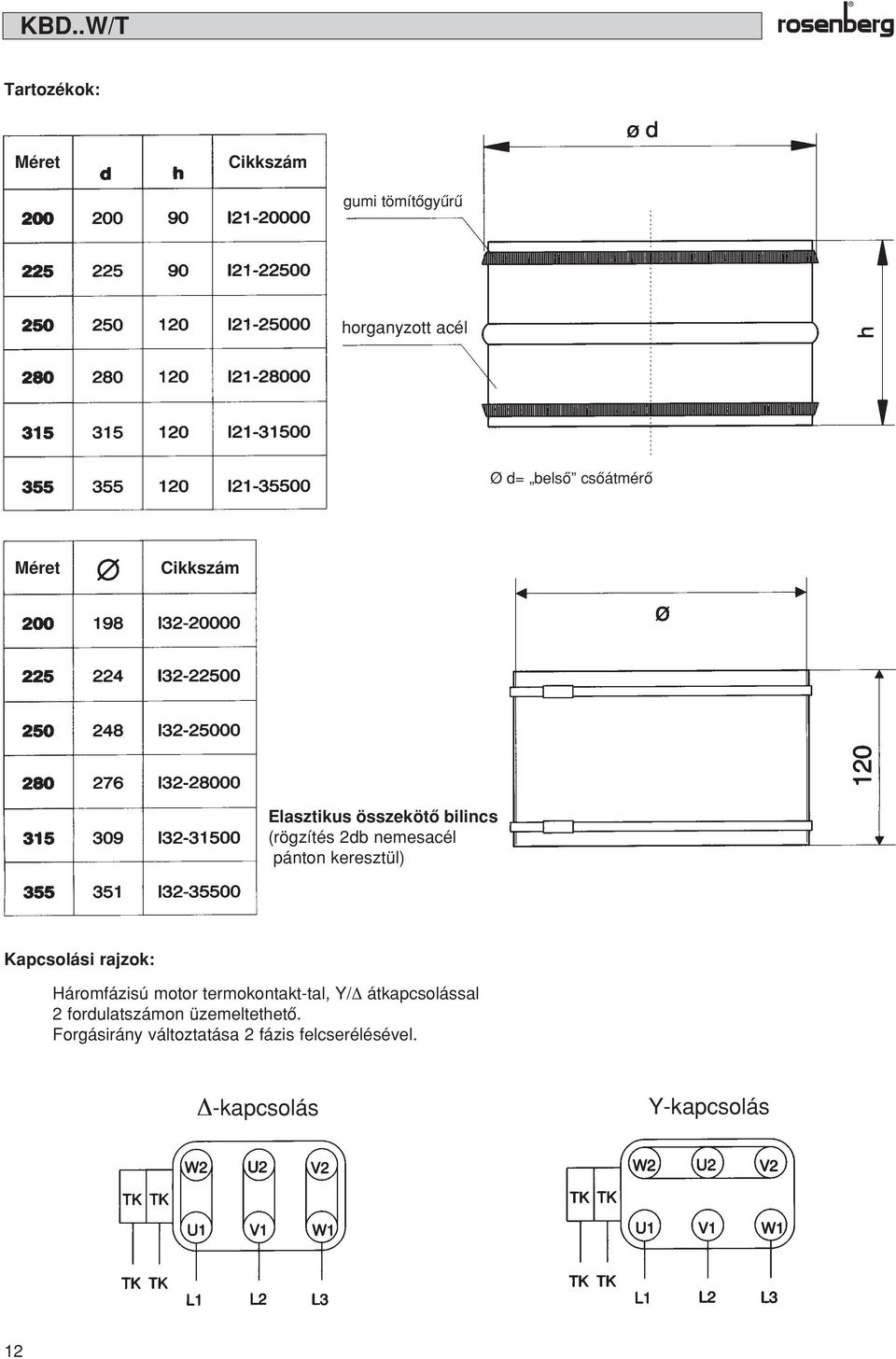

14 KBD..W/T Tartozékok: Méret gumi tömítôgyûrû horganyzott acél Ø d= belsô csôátmérô Méret Elasztikus összekötô bilincs (rögzítés 2db nemesacél pánton keresztül) Kapcsolási rajzok: Háromfázisú motor termokontakt-tal, Y/ átkapcsolással 2 fordulatszámon üzemeltethetô. Forgásirány változtatása 2 fázis felcserélésével. -kapcsolás Y-kapcsolás 12

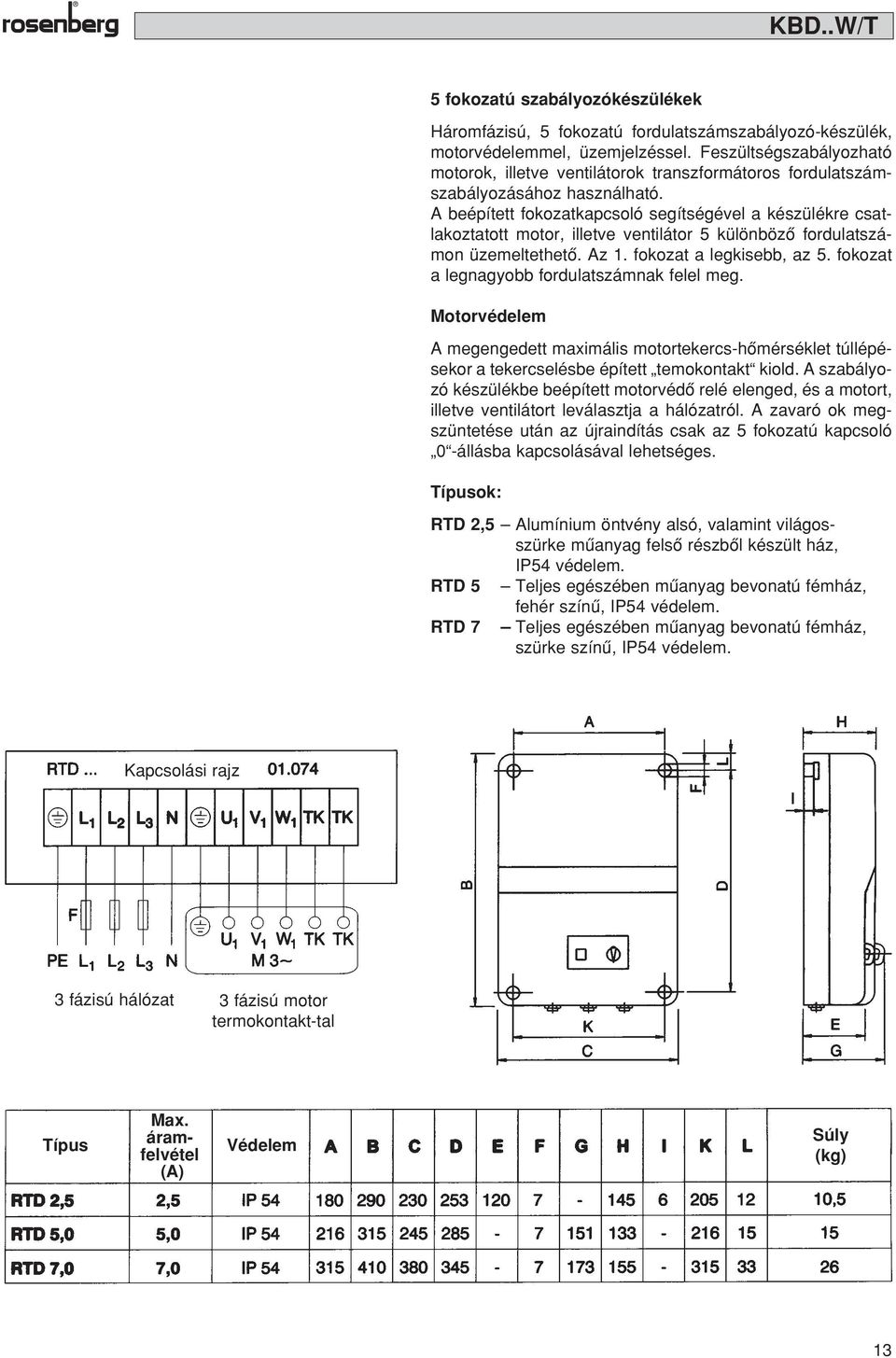

15 KBD..W/T 5 fokozatú szabályozókészülékek Háromfázisú, 5 fokozatú fordulatszámszabályozó-készülék, motorvédelemmel, üzemjelzéssel. Feszültségszabályozható motorok, illetve ventilátorok transzformátoros fordulatszámszabályozásához használható. A beépített fokozatkapcsoló segítségével a készülékre csatlakoztatott motor, illetve ventilátor 5 különbözô fordulatszámon üzemeltethetô. Az 1. fokozat a legkisebb, az 5. fokozat a legnagyobb fordulatszámnak felel meg. Motorvédelem A megengedett maximális motortekercs-hômérséklet túllépésekor a tekercselésbe épített temokontakt kiold. A szabályozó készülékbe beépített motorvédô relé elenged, és a motort, illetve ventilátort leválasztja a hálózatról. A zavaró ok megszüntetése után az újraindítás csak az 5 fokozatú kapcsoló 0 -állásba kapcsolásával lehetséges. ok: RTD 2,5 Alumínium öntvény alsó, valamint világosszürke mûanyag felsô részbôl készült ház, IP54 védelem. RTD 5 Teljes egészében mûanyag bevonatú fémház, fehér színû, IP54 védelem. RTD 7 Teljes egészében mûanyag bevonatú fémház, szürke színû, IP54 védelem. Kapcsolási rajz 3 fázisú hálózat 3 fázisú motor termokontakt-tal Max. áramfelvétel (A) Védelem Súly (kg) 13

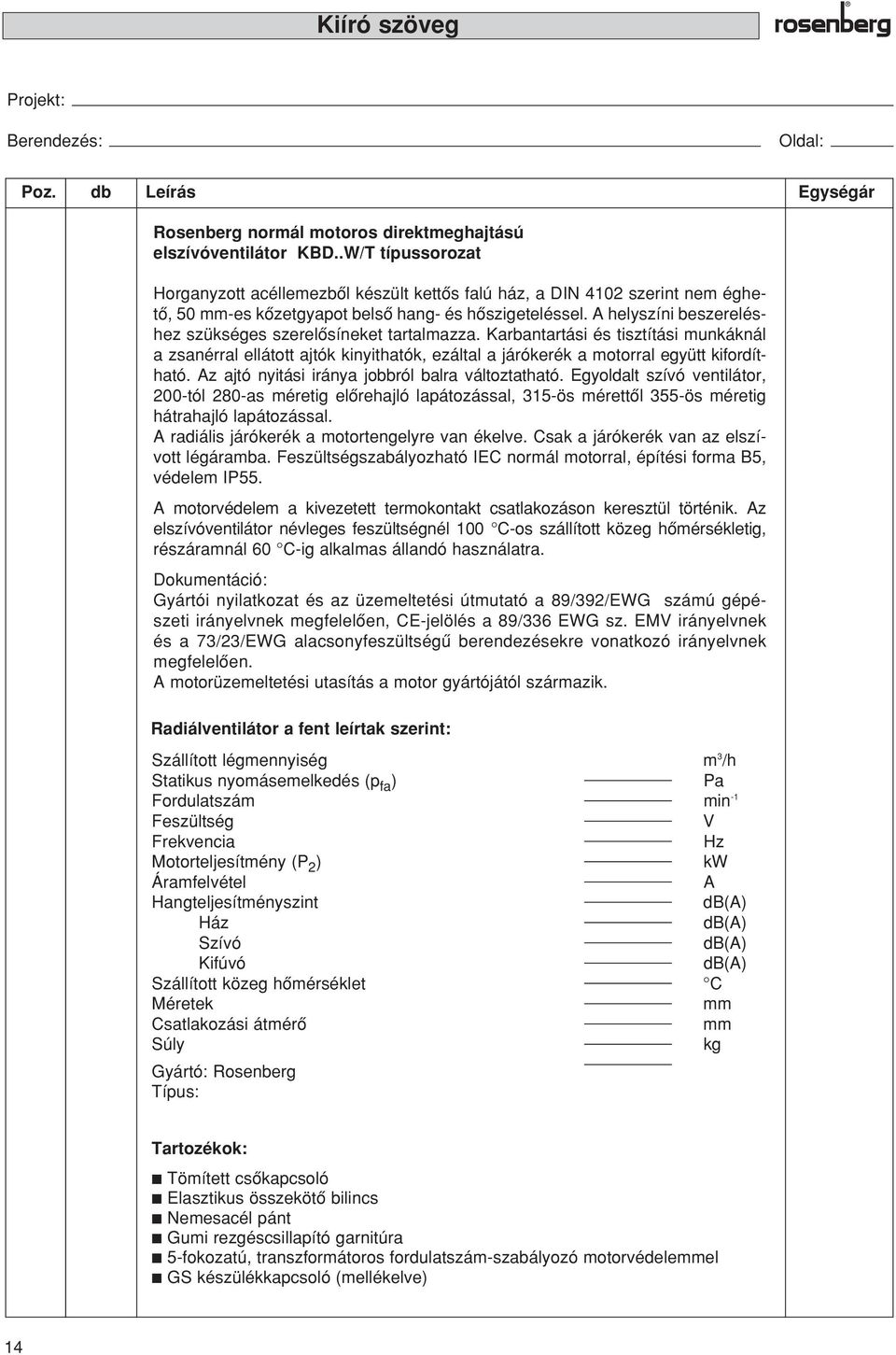

16 Kiíró szöveg Projekt: Berendezés: Oldal: Poz. db Leírás Egységár Rosenberg normál motoros direktmeghajtású elszívóventilátor KBD..W/T típussorozat Horganyzott acéllemezbôl készült kettôs falú ház, a DIN 4102 szerint nem éghetô, 50 mm-es kôzetgyapot belsô hang- és hôszigeteléssel. A helyszíni beszereléshez szükséges szerelôsíneket tartalmazza. Karbantartási és tisztítási munkáknál a zsanérral ellátott ajtók kinyithatók, ezáltal a járókerék a motorral együtt kifordítható. Az ajtó nyitási iránya jobbról balra változtatható. Egyoldalt szívó ventilátor, 200-tól 280-as méretig elôrehajló lapátozással, 315-ös mérettôl 355-ös méretig hátrahajló lapátozással. A radiális járókerék a motortengelyre van ékelve. Csak a járókerék van az elszívott légáramba. Feszültségszabályozható IEC normál motorral, építési forma B5, védelem IP55. A motorvédelem a kivezetett termokontakt csatlakozáson keresztül történik. Az elszívóventilátor névleges feszültségnél 100 C-os szállított közeg hômérsékletig, részáramnál 60 C-ig alkalmas állandó használatra. Dokumentáció: Gyártói nyilatkozat és az üzemeltetési útmutató a 89/392/EWG számú gépészeti irányelvnek megfelelôen, CE-jelölés a 89/336 EWG sz. EMV irányelvnek és a 73/23/EWG alacsonyfeszültségû berendezésekre vonatkozó irányelvnek megfelelôen. A motorüzemeltetési utasítás a motor gyártójától származik. Radiálventilátor a fent leírtak szerint: Szállított légmennyiség m 3 /h Statikus nyomásemelkedés (p fa ) Pa Fordulatszám min -1 Feszültség V Frekvencia Hz Motorteljesítmény (P 2 ) kw Áramfelvétel A Hangteljesítményszint db(a) Ház db(a) Szívó db(a) Kifúvó db(a) Szállított közeg hômérséklet C Méretek mm Csatlakozási átmérô mm Súly kg Gyártó: Rosenberg : Tartozékok: Tömített csôkapcsoló Elasztikus összekötô bilincs Nemesacél pánt Gumi rezgéscsillapító garnitúra 5-fokozatú, transzformátoros fordulatszám-szabályozó motorvédelemmel GS készülékkapcsoló (mellékelve) 14
