1 STANDARDVENTILÁTOROK ENERGIAHATÉKONY EC-TECHNOLÓGIÁVAL ECOFIT ETRI THE AIR MOVEMENT GROUP Budapesti képviselet H-1106 Budapest, Fehér út 1/C Telefon: +36 (1) Fax: +36 (1) Rosenberg Hungária Kft. Központ és Nyugat-magyarországi képviselet 2532 Tokodaltáró, József Attila út Telefon+36/ Fax +36/ Internet: Kelet-magyarországi képviselet H-4002 Debrecen, Füredi út 76 Telefon +36 (52) Fax +36 (52)

2 A sikertényezők Fejlesztés, gyártás & értékesítés A teljes motor-, ventilátor- és légkezelő gép program főképpen a Rosenberg csoport saját gyártóüzemeiben készül. A tanácsadástól és konstrukciótól kezdve a csatlakoztatásra kész ventilátor és légkezelőgép szállításáíg, Ön minden szolgáltatást egy kézből kap! Energiatakarékos EC-motorjaink fejlesztését és gyártását modern gyártósoron, kizárólag a künzelsaui anyacégünknél végezzük. A know how és innovatív gyártástechnológia kombinációjával a legmagasabb követelményeknek megfelelő minőséget érjük el. A 2009/125/EK (EuP) energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó irányvonala megköveteli a jelentős energiafogyasztású termékek legalacsonyabb energiahatékonysági igényének betartását. A Rosenberg EC-motoros ventilátorok már ma 100% -ban eleget tesznek a 2013-tól érvényes határértékeknek. 2

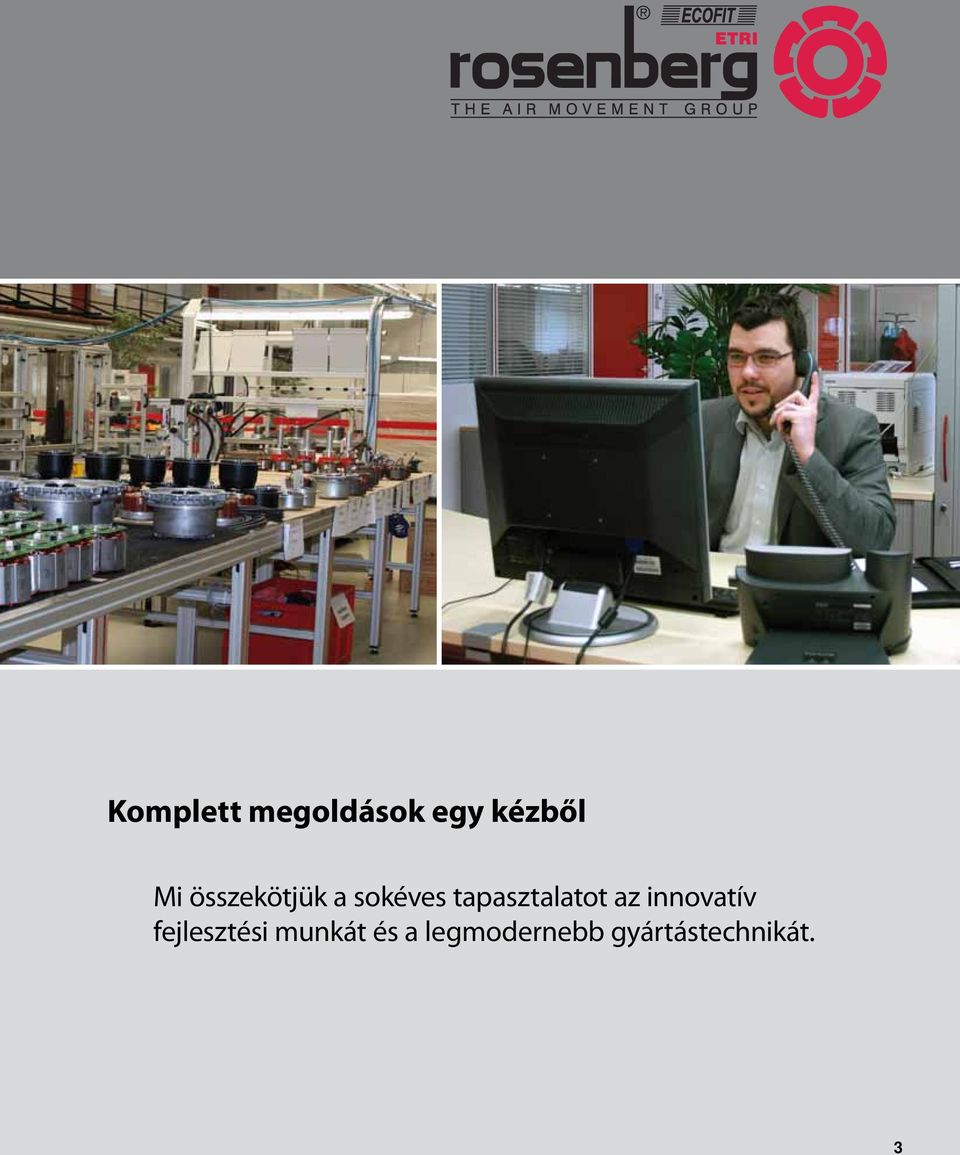

3 Komplett megoldások egy kézből Mi összekötjük a sokéves tapasztalatot az innovatív fejlesztési munkát és a legmodernebb gyártástechnikát. 3

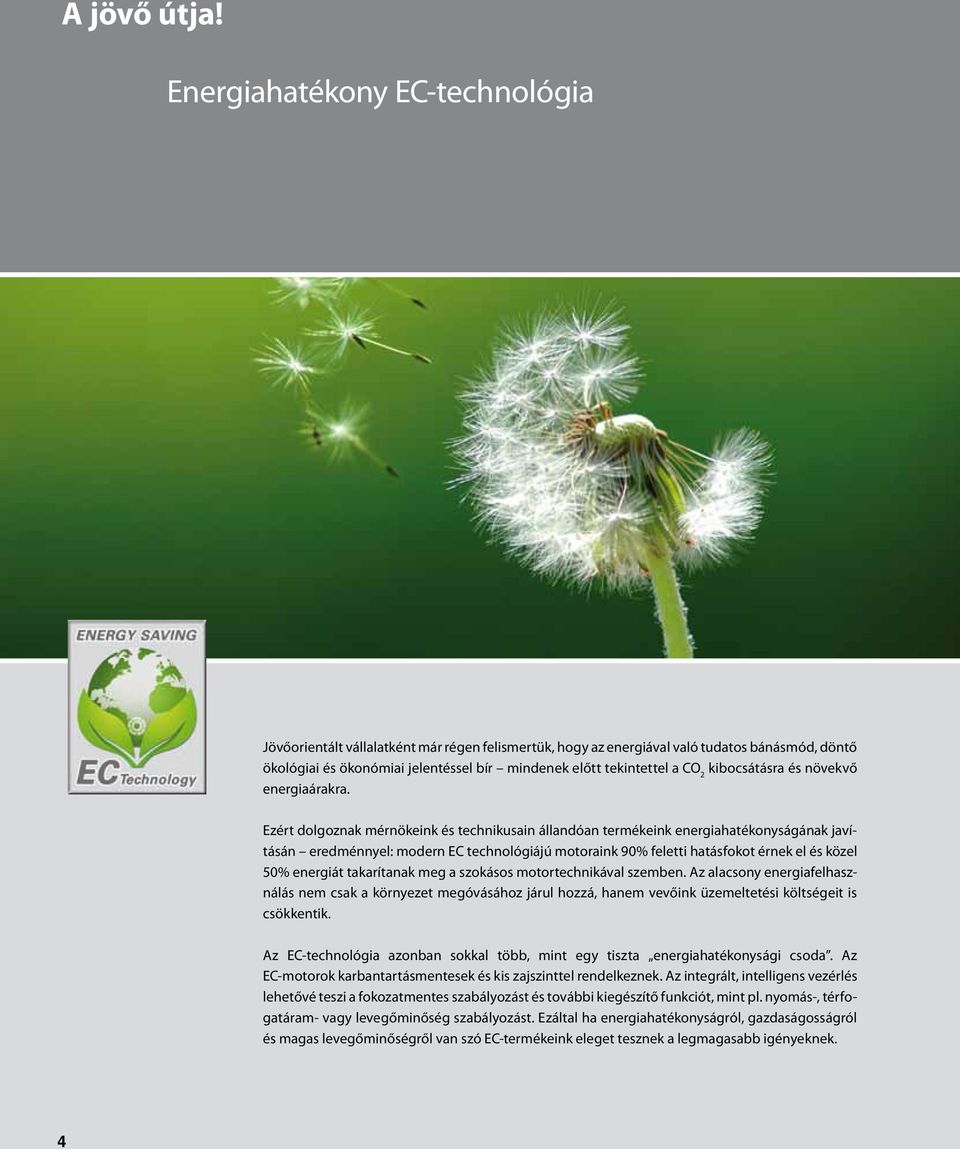

4 A jövő útja! Energiahatékony EC-technológia Jövőorientált vállalatként már régen felismertük, hogy az energiával való tudatos bánásmód, döntő ökológiai és ökonómiai jelentéssel bír mindenek előtt tekintettel a CO 2 kibocsátásra és növekvő energiaárakra. Ezért dolgoznak mérnökeink és technikusain állandóan termékeink energiahatékonyságának javításán eredménnyel: modern EC technológiájú motoraink 90% feletti hatásfokot érnek el és közel 50% energiát takarítanak meg a szokásos motortechnikával szemben. Az alacsony energiafelhasználás nem csak a környezet megóvásához járul hozzá, hanem vevőink üzemeltetési költségeit is csökkentik. Az EC-technológia azonban sokkal több, mint egy tiszta energiahatékonysági csoda. Az EC-motorok karbantartásmentesek és kis zajszinttel rendelkeznek. Az integrált, intelligens vezérlés lehetővé teszi a fokozatmentes szabályozást és további kiegészítő funkciót, mint pl. nyomás-, térfogatáram- vagy levegőminőség szabályozást. Ezáltal ha energiahatékonyságról, gazdaságosságról és magas levegőminőségről van szó EC-termékeink eleget tesznek a legmagasabb igényeknek. 4

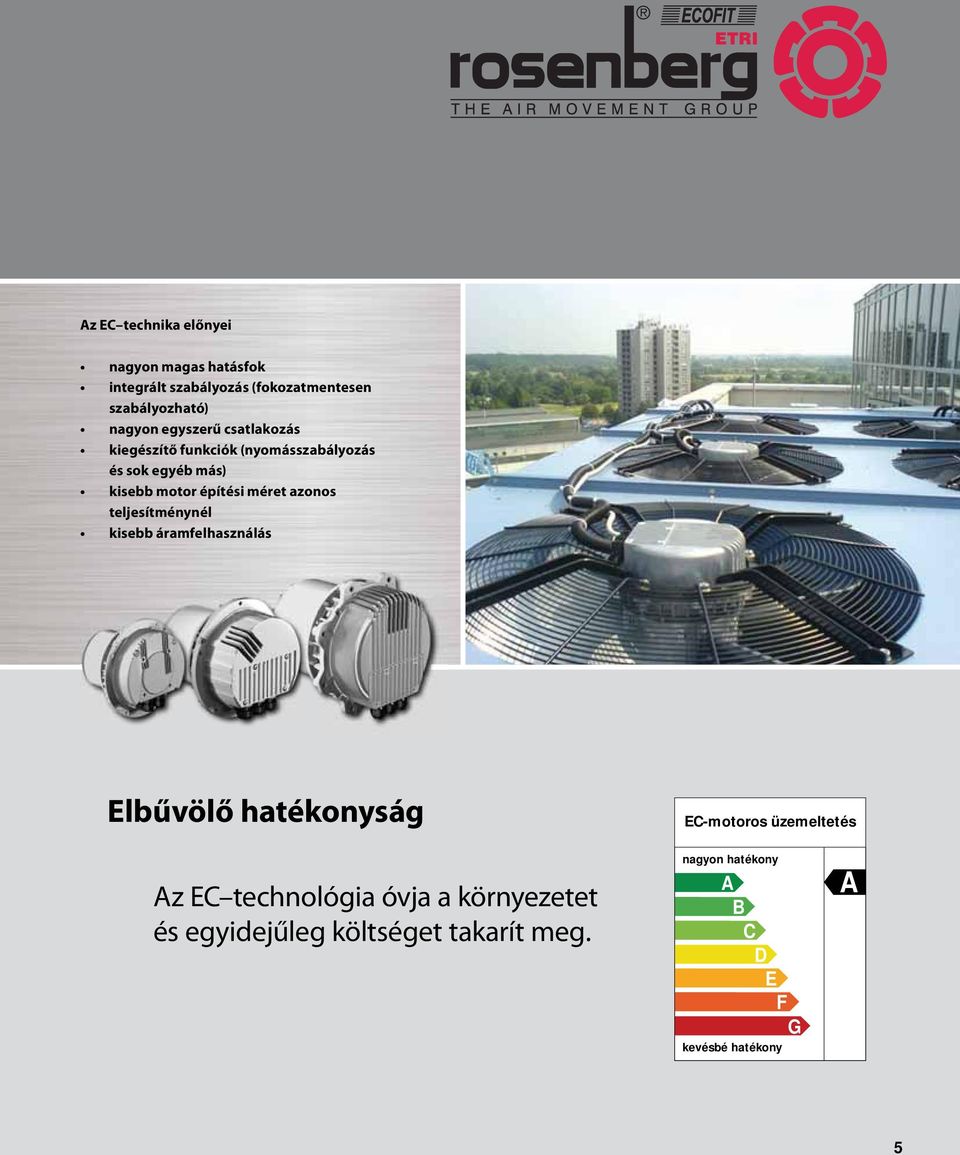

5 Az EC technika előnyei nagyon magas hatásfok integrált szabályozás (fokozatmentesen szabályozható) nagyon egyszerű csatlakozás kiegészítő funkciók (nyomásszabályozás és sok egyéb más) kisebb motor építési méret azonos teljesítménynél kisebb áramfelhasználás Elbűvölő hatékonyság EC-motoros üzemeltetés Az EC technológia óvja a környezetet és egyidejűleg költséget takarít meg. nagyon hatékony A B C D E F G kevésbé hatékony A 5

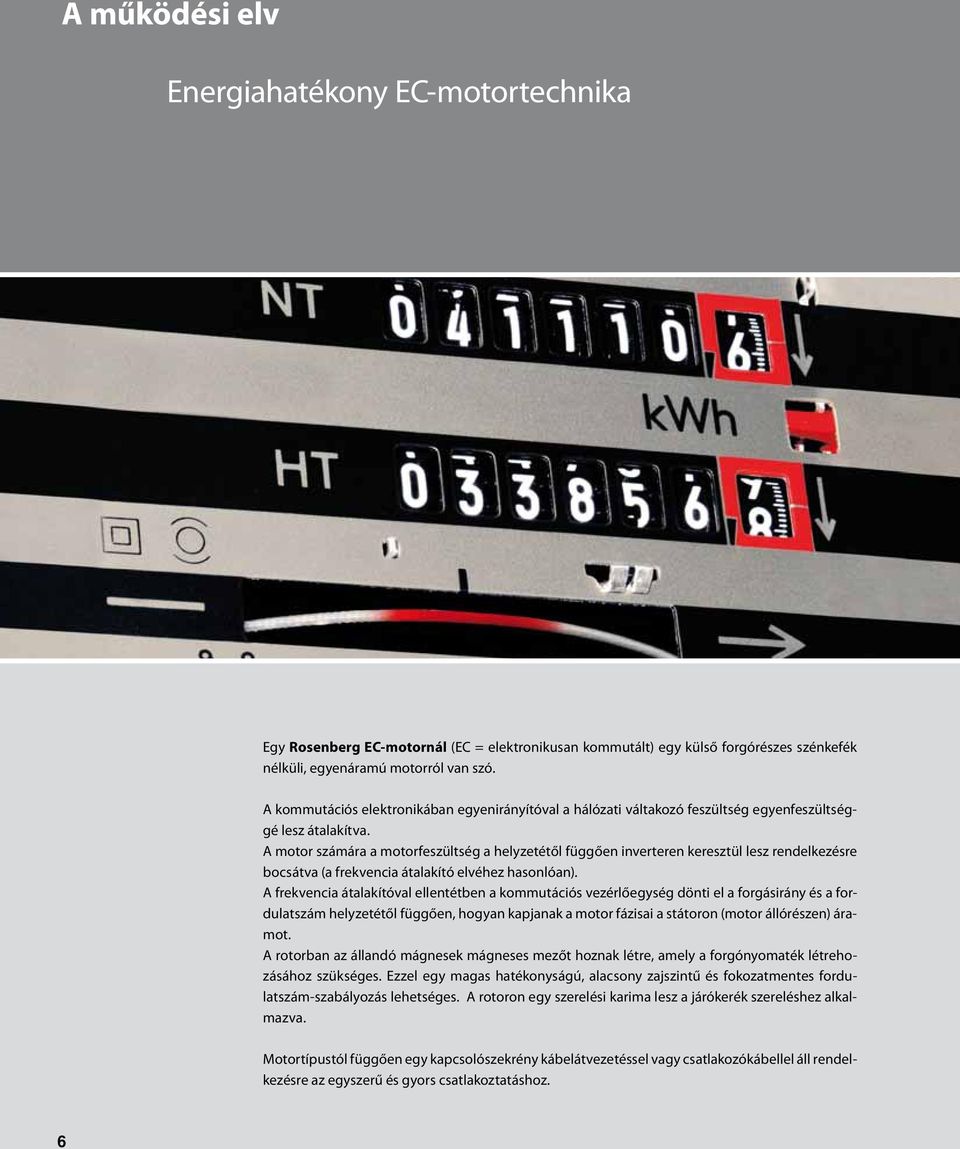

6 A működési elv Energiahatékony EC-motortechnika Egy Rosenberg EC-motornál (EC = elektronikusan kommutált) egy külső forgórészes szénkefék nélküli, egyenáramú motorról van szó. A kommutációs elektronikában egyenirányítóval a hálózati váltakozó feszültség egyenfeszültséggé lesz átalakítva. A motor számára a motorfeszültség a helyzetétől függően inverteren keresztül lesz rendelkezésre bocsátva (a frekvencia átalakító elvéhez hasonlóan). A frekvencia átalakítóval ellentétben a kommutációs vezérlőegység dönti el a forgásirány és a fordulatszám helyzetétől függően, hogyan kapjanak a motor fázisai a státoron (motor állórészen) áramot. A rotorban az állandó mágnesek mágneses mezőt hoznak létre, amely a forgónyomaték létrehozásához szükséges. Ezzel egy magas hatékonyságú, alacsony zajszintű és fokozatmentes fordulatszám-szabályozás lehetséges. A rotoron egy szerelési karima lesz a járókerék szereléshez alkalmazva. Motortípustól függően egy kapcsolószekrény kábelátvezetéssel vagy csatlakozókábellel áll rendelkezésre az egyszerű és gyors csatlakoztatáshoz. 6

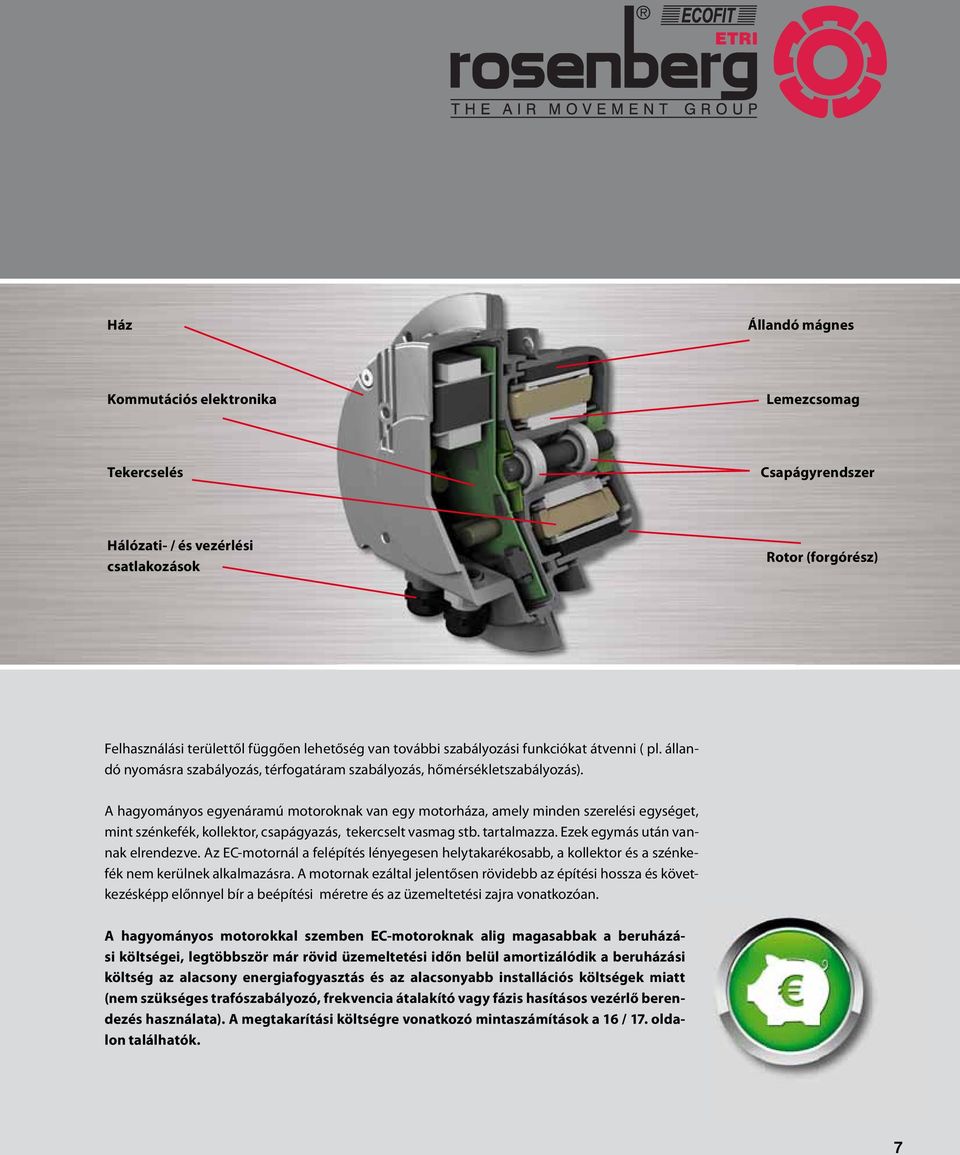

7 Ház Állandó mágnes Kommutációs elektronika Lemezcsomag Tekercselés Csapágyrendszer Hálózati- / és vezérlési csatlakozások Rotor (forgórész) Felhasználási területtől függően lehetőség van további szabályozási funkciókat átvenni ( pl. állandó nyomásra szabályozás, térfogatáram szabályozás, hőmérsékletszabályozás). A hagyományos egyenáramú motoroknak van egy motorháza, amely minden szerelési egységet, mint szénkefék, kollektor, csapágyazás, tekercselt vasmag stb. tartalmazza. Ezek egymás után vannak elrendezve. Az EC-motornál a felépítés lényegesen helytakarékosabb, a kollektor és a szénkefék nem kerülnek alkalmazásra. A motornak ezáltal jelentősen rövidebb az építési hossza és következésképp előnnyel bír a beépítési méretre és az üzemeltetési zajra vonatkozóan. A hagyományos motorokkal szemben EC-motoroknak alig magasabbak a beruházási költségei, legtöbbször már rövid üzemeltetési időn belül amortizálódik a beruházási költség az alacsony energiafogyasztás és az alacsonyabb installációs költségek miatt (nem szükséges trafószabályozó, frekvencia átalakító vagy fázis hasításos vezérlő berendezés használata). A megtakarítási költségre vonatkozó mintaszámítások a 16 / 17. oldalon találhatók. 7

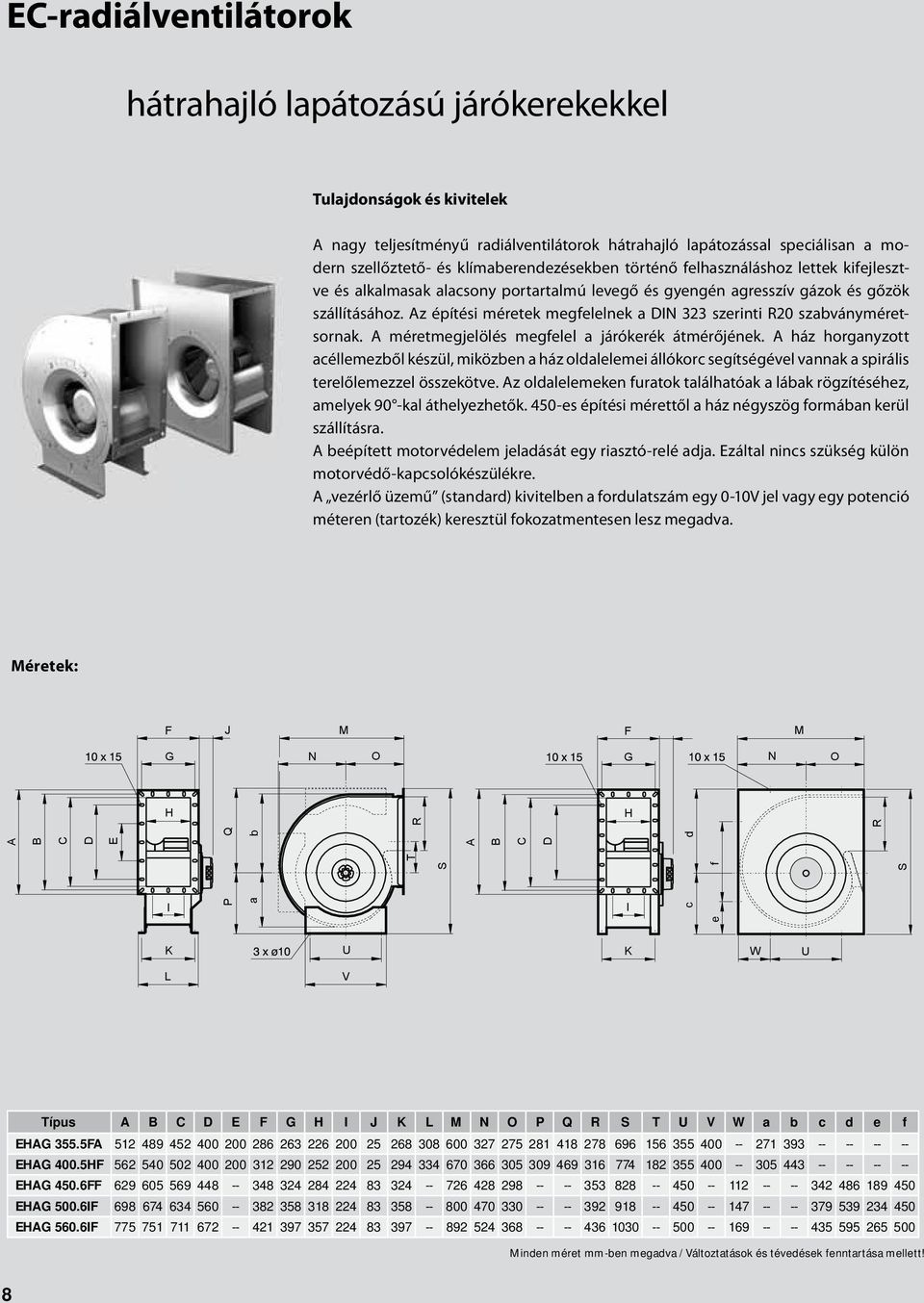

8 EC-radiálventilátorok hátrahajló lapátozású járókerekekkel Tulajdonságok és kivitelek A nagy teljesítményű radiálventilátorok hátrahajló lapátozással speciálisan a modern szellőztető- és klímaberendezésekben történő felhasználáshoz lettek kifejlesztve és alkalmasak alacsony portartalmú levegő és gyengén agresszív gázok és gőzök szállításához. Az építési méretek megfelelnek a DIN 323 szerinti R20 szabványméretsornak. A méretmegjelölés megfelel a járókerék átmérőjének. A ház horganyzott acéllemezből készül, miközben a ház oldalelemei állókorc segítségével vannak a spirális terelőlemezzel összekötve. Az oldalelemeken furatok találhatóak a lábak rögzítéséhez, amelyek 90 -kal áthelyezhetők. 450-es építési mérettől a ház négyszög formában kerül szállításra. A beépített motorvédelem jeladását egy riasztó-relé adja. Ezáltal nincs szükség külön motorvédő-kapcsolókészülékre. A vezérlő üzemű (standard) kivitelben a fordulatszám egy 0-10V jel vagy egy potenció méteren (tartozék) keresztül fokozatmentesen lesz megadva. F J M F M G N O G N O H A B C D E Q b R S T H A B C D d f Méretek: R I P a I c e S K U K W U L V Típus A B C D E F G H I J K L M N O P Q R S T U V W a b c d e f EHAG 355.5FA EHAG 400.5HF EHAG 450.6FF EHAG 500.6IF EHAG 560.6IF Minden méret mm-ben megadva / Változtatások és tévedések fenntartása mellett! 8

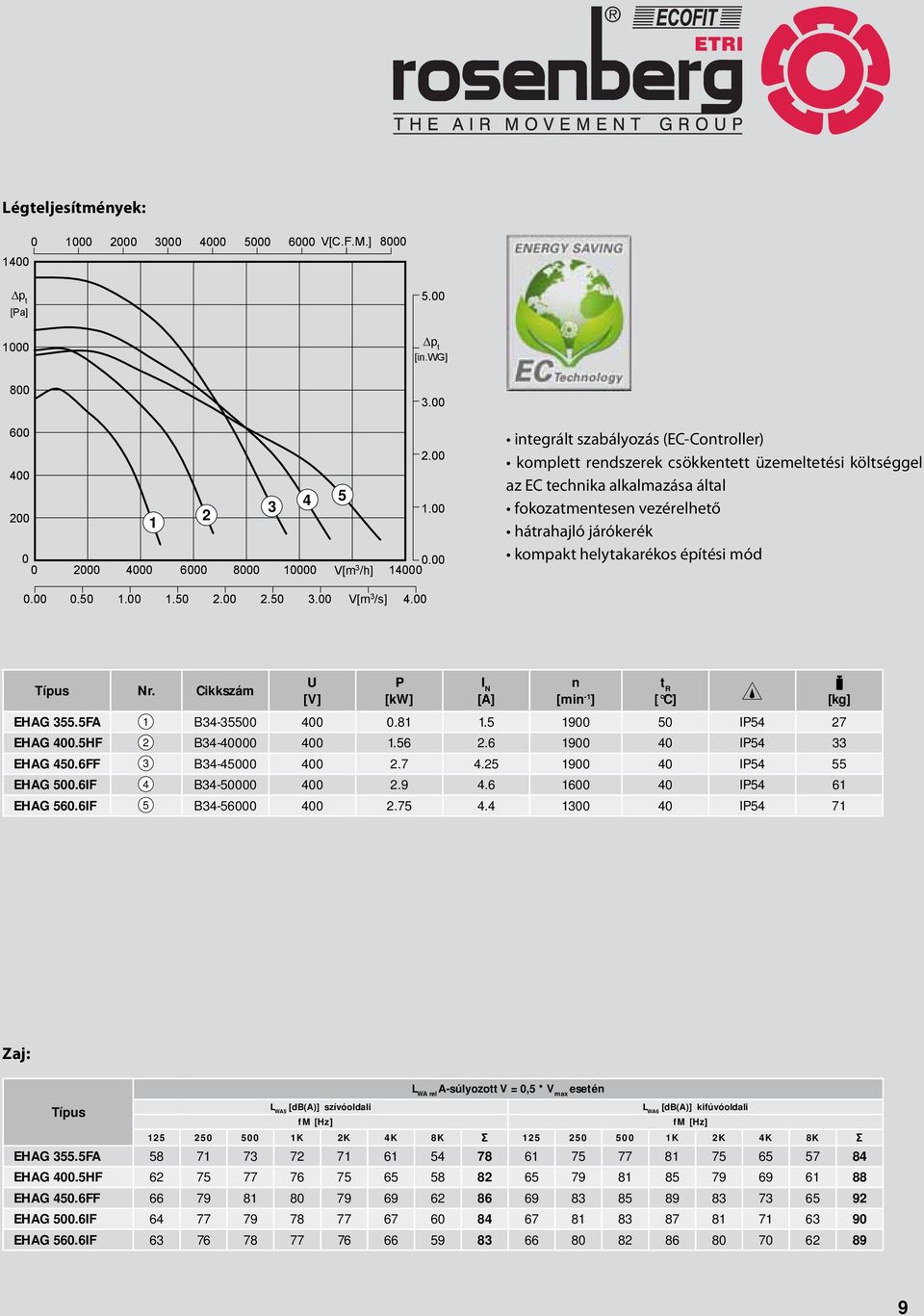

9 Légteljesítmények: V[C.F.M.] p t [Pa] p t [in.wg] V[m 3 /h] integrált szabályozás (EC-Controller) komplett rendszerek csökkentett üzemeltetési költséggel az EC technika alkalmazása által fokozatmentesen vezérelhető hátrahajló járókerék kompakt helytakarékos építési mód V[m 3 /s] 4.00 Típus Nr. Cikkszám U [V] P [kw] I N [A] n [min -1 ] EHAG 355.5FA 1 B IP54 27 EHAG 400.5HF 2 B IP54 33 EHAG 450.6FF 3 B IP54 55 EHAG 500.6IF 4 B IP54 61 EHAG 560.6IF 5 B IP54 71 t R [ C] [kg] Zaj: Típus L WA rel A-súlyozott V = 0,5 * V max esetén L WA5 [db(a)] szívóoldali L WA6 [db(a)] kifúvóoldali fm [Hz] fm [Hz] K 2K 4K 8K Σ K 2K 4K 8K Σ EHAG 355.5FA EHAG 400.5HF EHAG 450.6FF EHAG 500.6IF EHAG 560.6IF

10 EC-csatornaventilátorok hátrahajló lapátozású járókerekekkel, kinyitható kivitel Tulajdonságok és kivitelek A Rosenberg csatornaventilátorok egyesítik az axiálventilátorok előnyeit egyenes átáramlás és egyszerű szerelés - a radiálventilátorok magas nyomásstabilitásával, alacsony hangszintjével és kiemelkedő hatásfokával. Méretmegjelölés megfelel a járókerék átmérőnek. A ház horganyzott acéllemezből készül, és négyszögletes csatornaként kerül kialakításra közvetlenül a légcsatornába való beépítéshez minden tetszés szerinti építési helyzetben. A komplett motor-járókerékegység tisztítás céljából kibillenthető. A hangcsillapított csatornaventilátor sorozat ( WS) extrém alacsony zajszinteket biztosít a helytakarékos, hangelnyelő lyukasztott lemez kialakítású hangcsillapított házak által. A beépített motorvédelem jeladását egy riasztó-relé adja. Ezáltal nincs szükség külön motorvédő-kapcsolókészülékre. A vezérlő üzemű (standard) kivitelben a fordulatszám egy 0-10V jel vagy egy potenció méteren (tartozék) keresztül fokozatmentesen lesz megadva. Méretek: I F G H A B C D E Típus A B C D E F G H I KHAG 315.4EA W KHAG 315.4EA WS KHAG 355.4EA W KHAG 355.4EA WS KHAG 355.5FA W KHAG 355.5FA WS KHAG 400.5FA W KHAG 400.5FA WS KHAG 450.5HF W KHAG 450.5HF WS KHAG 500.6FF W KHAG 500.6FF WS KHAG 560.6IF W KHAG 560.6IF WS Minden méret mm-ben megadva / Változtatások és tévedések fenntartása mellett! 10

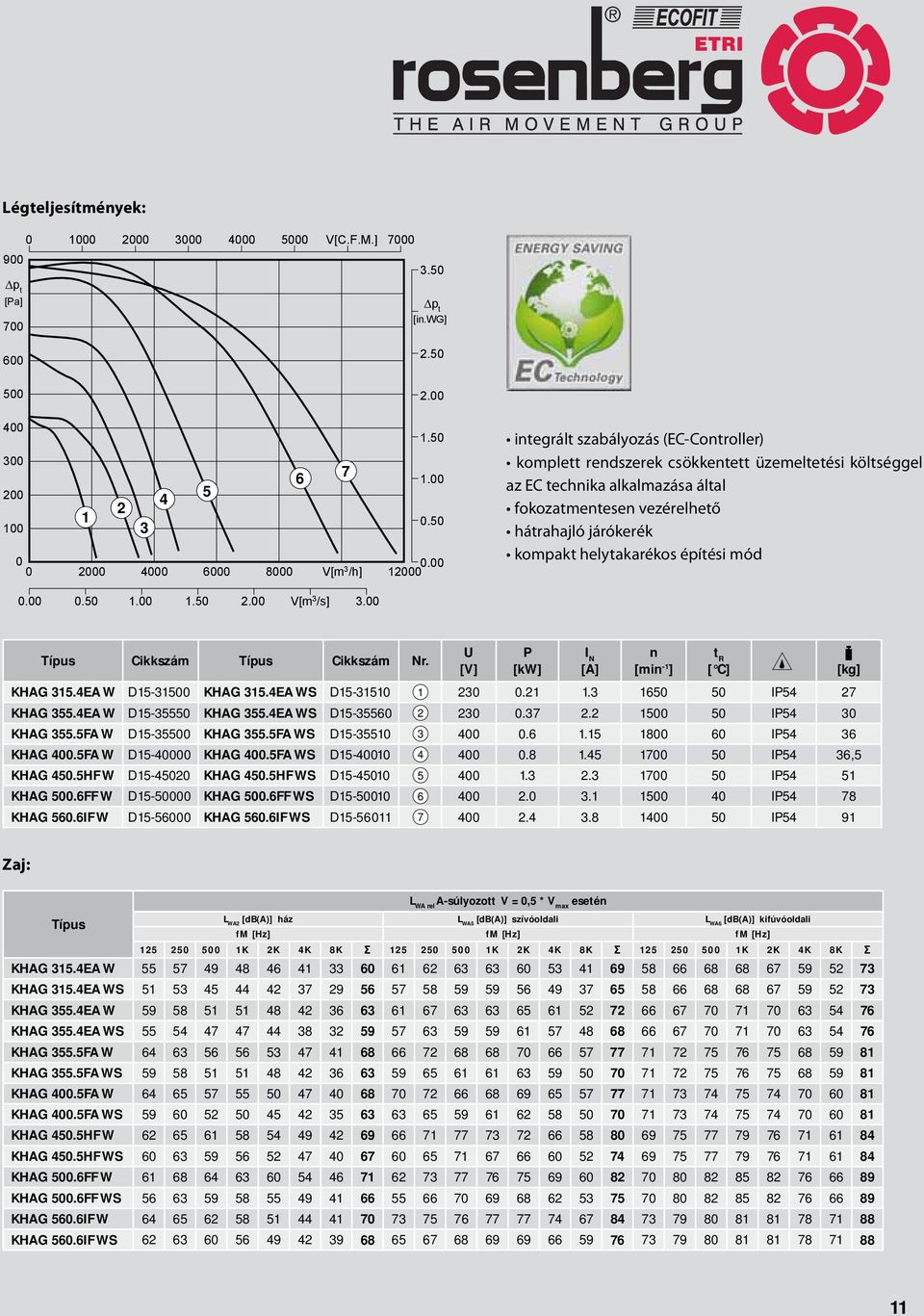

11 Légteljesítmények: 900 p t [Pa] V[C.F.M.] p t [in.wg] V[m 3 /h] integrált szabályozás (EC-Controller) komplett rendszerek csökkentett üzemeltetési költséggel az EC technika alkalmazása által fokozatmentesen vezérelhető hátrahajló járókerék kompakt helytakarékos építési mód V[m 3 /s] 3.00 Típus Cikkszám Típus Cikkszám Nr. U [V] P [kw] I N [A] n [min -1 ] KHAG 315.4EA W D KHAG 315.4EA WS D IP54 27 KHAG 355.4EA W D KHAG 355.4EA WS D IP54 30 KHAG 355.5FA W D KHAG 355.5FA WS D IP54 36 KHAG 400.5FA W D KHAG 400.5FA WS D IP54 36,5 KHAG 450.5HF W D KHAG 450.5HF WS D IP54 51 KHAG 500.6FF W D KHAG 500.6FF WS D IP54 78 KHAG 560.6IF W D KHAG 560.6IF WS D IP54 91 t R [ C] [kg] Zaj: L WA rel A-súlyozott V = 0,5 * V max esetén Típus L WA2 [db(a)] ház L WA5 [db(a)] szívóoldali L WA6 [db(a)] kifúvóoldali fm [Hz] fm [Hz] fm [Hz] K 2K 4K 8K Σ K 2K 4K 8K Σ K 2K 4K 8K Σ KHAG 315.4EA W KHAG 315.4EA WS KHAG 355.4EA W KHAG 355.4EA WS KHAG 355.5FA W KHAG 355.5FA WS KHAG 400.5FA W KHAG 400.5FA WS KHAG 450.5HF W KHAG 450.5HF WS KHAG 500.6FF W KHAG 500.6FF WS KHAG 560.6IF W KHAG 560.6IF WS

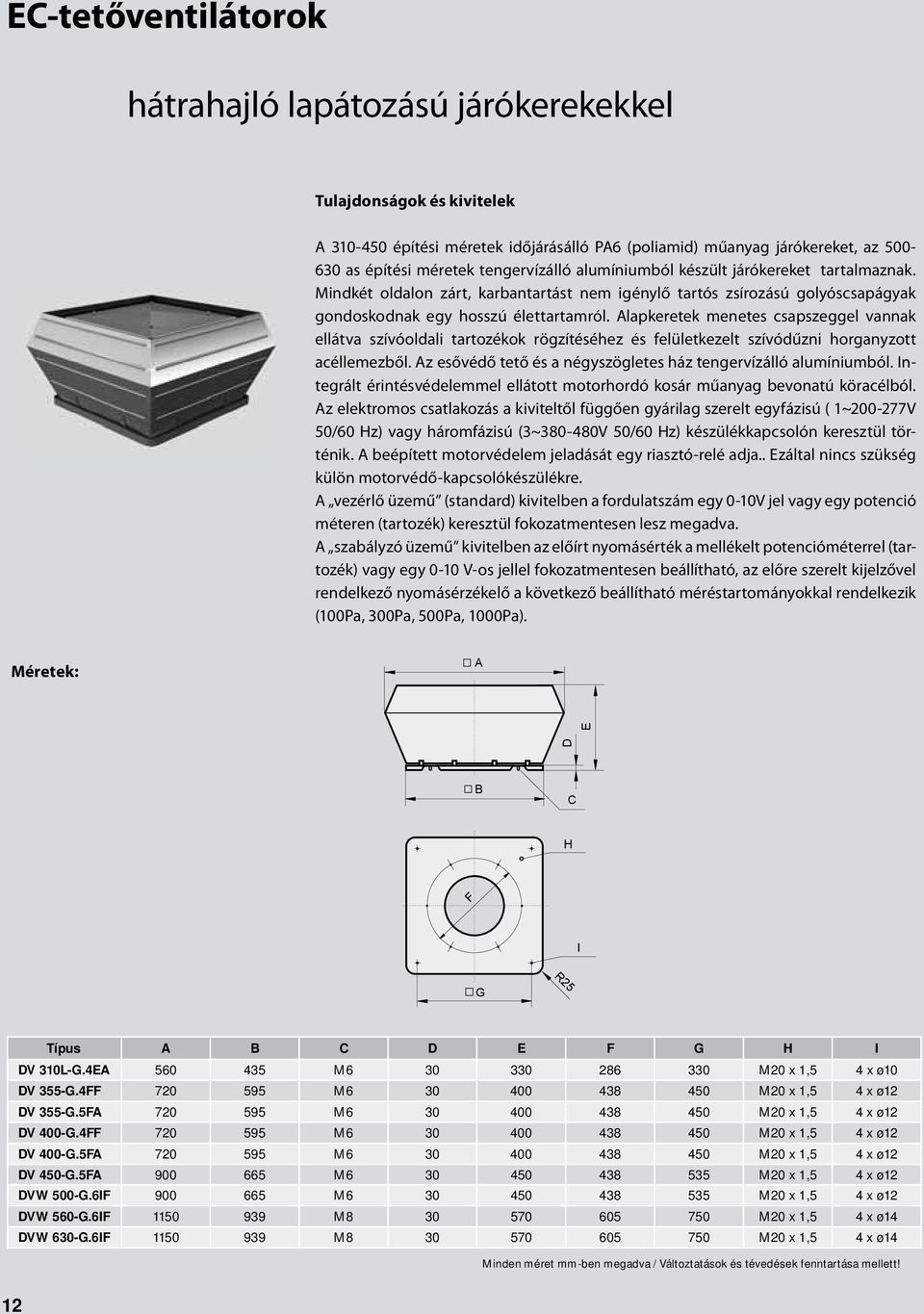

12 EC-tetőventilátorok hátrahajló lapátozású járókerekekkel Tulajdonságok és kivitelek A építési méretek időjárásálló PA6 (poliamid) műanyag járókereket, az as építési méretek tengervízálló alumíniumból készült járókereket tartalmaznak. Mindkét oldalon zárt, karbantartást nem igénylő tartós zsírozású golyóscsapágyak gondoskodnak egy hosszú élettartamról. Alapkeretek menetes csapszeggel vannak ellátva szívóoldali tartozékok rögzítéséhez és felületkezelt szívódűzni horganyzott acéllemezből. Az esővédő tető és a négyszögletes ház tengervízálló alumíniumból. Integrált érintésvédelemmel ellátott motorhordó kosár műanyag bevonatú köracélból. Az elektromos csatlakozás a kiviteltől függően gyárilag szerelt egyfázisú ( 1~ V 50/60 Hz) vagy háromfázisú (3~ V 50/60 Hz) készülékkapcsolón keresztül történik. A beépített motorvédelem jeladását egy riasztó-relé adja.. Ezáltal nincs szükség külön motorvédő-kapcsolókészülékre. A vezérlő üzemű (standard) kivitelben a fordulatszám egy 0-10V jel vagy egy potenció méteren (tartozék) keresztül fokozatmentesen lesz megadva. A szabályzó üzemű kivitelben az előírt nyomásérték a mellékelt potencióméterrel (tartozék) vagy egy 0-10 V-os jellel fokozatmentesen beállítható, az előre szerelt kijelzővel rendelkező nyomásérzékelő a következő beállítható méréstartományokkal rendelkezik (100Pa, 300Pa, 500Pa, 1000Pa). Méretek: A D E B C H F I G R25 Típus A B C D E F G H I DV 310L-G.4EA M M20 x 1,5 4 x ø10 DV 355-G.4FF M M20 x 1,5 4 x ø12 DV 355-G.5FA M M20 x 1,5 4 x ø12 DV 400-G.4FF M M20 x 1,5 4 x ø12 DV 400-G.5FA M M20 x 1,5 4 x ø12 DV 450-G.5FA M M20 x 1,5 4 x ø12 DVW 500-G.6IF M M20 x 1,5 4 x ø12 DVW 560-G.6IF M M20 x 1,5 4 x ø14 DVW 630-G.6IF M M20 x 1,5 4 x ø14 Minden méret mm-ben megadva / Változtatások és tévedések fenntartása mellett! 12

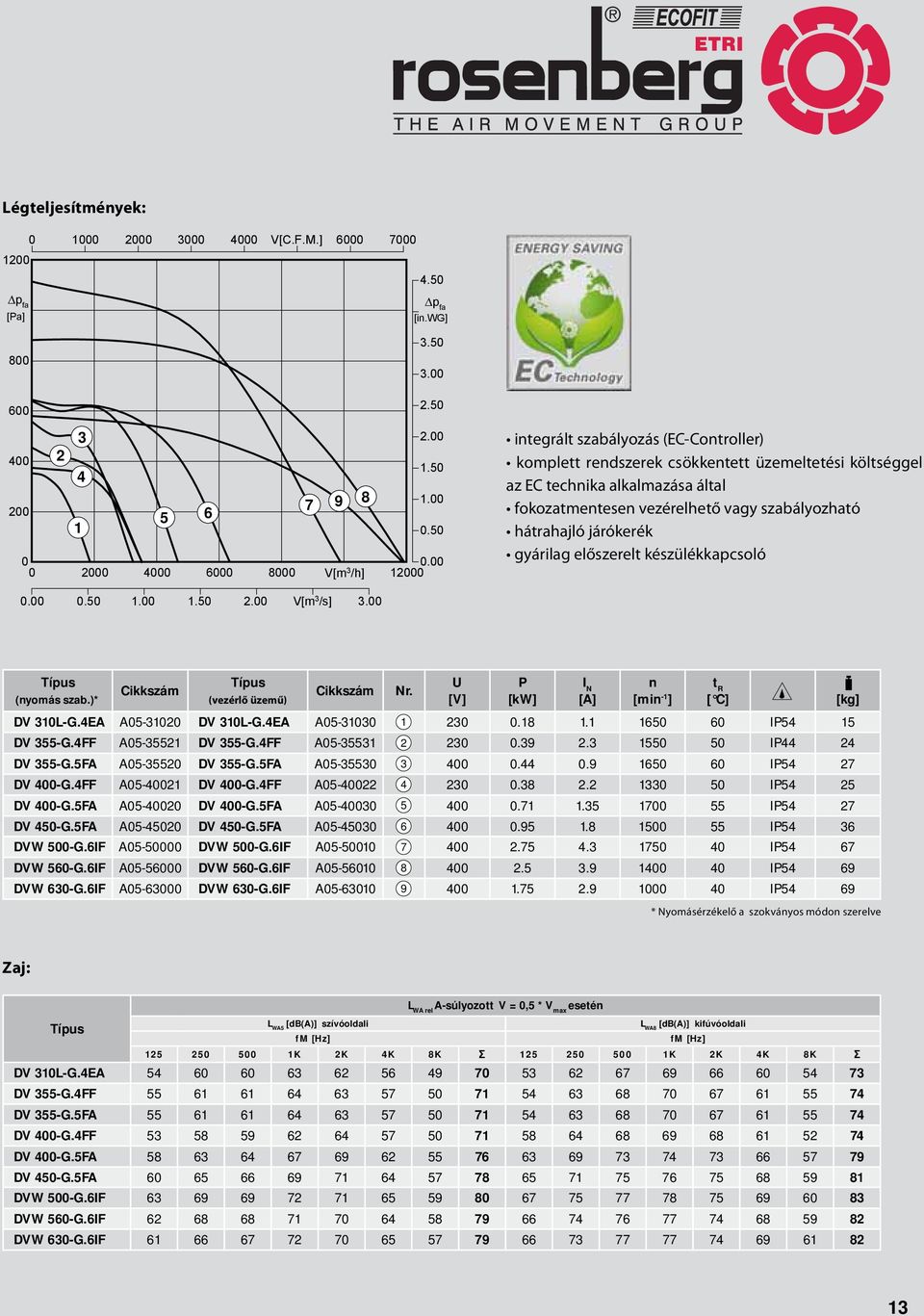

13 Légteljesítmények: V[C.F.M.] p fa [Pa] p fa [in.wg] V[m 3 /h] integrált szabályozás (EC-Controller) komplett rendszerek csökkentett üzemeltetési költséggel az EC technika alkalmazása által fokozatmentesen vezérelhető vagy szabályozható hátrahajló járókerék gyárilag előszerelt készülékkapcsoló V[m 3 /s] 3.00 Típus (nyomás szab.)* Cikkszám Típus (vezérlő üzemű) Cikkszám Nr. U [V] P [kw] I N [A] n [min -1 ] DV 310L-G.4EA A DV 310L-G.4EA A IP54 15 DV 355-G.4FF A DV 355-G.4FF A IP44 24 DV 355-G.5FA A DV 355-G.5FA A IP54 27 DV 400-G.4FF A DV 400-G.4FF A IP54 25 DV 400-G.5FA A DV 400-G.5FA A IP54 27 DV 450-G.5FA A DV 450-G.5FA A IP54 36 DVW 500-G.6IF A DVW 500-G.6IF A IP54 67 DVW 560-G.6IF A DVW 560-G.6IF A IP54 69 DVW 630-G.6IF A DVW 630-G.6IF A IP54 69 t R [ C] [kg] * Nyomásérzékelő a szokványos módon szerelve Zaj: L WA rel A-súlyozott V = 0,5 * V max esetén Típus L WA5 [db(a)] szívóoldali L WA8 [db(a)] kifúvóoldali fm [Hz] fm [Hz] K 2K 4K 8K Σ K 2K 4K 8K Σ DV 310L-G.4EA DV 355-G.4FF DV 355-G.5FA DV 400-G.4FF DV 400-G.5FA DV 450-G.5FA DVW 500-G.6IF DVW 560-G.6IF DVW 630-G.6IF

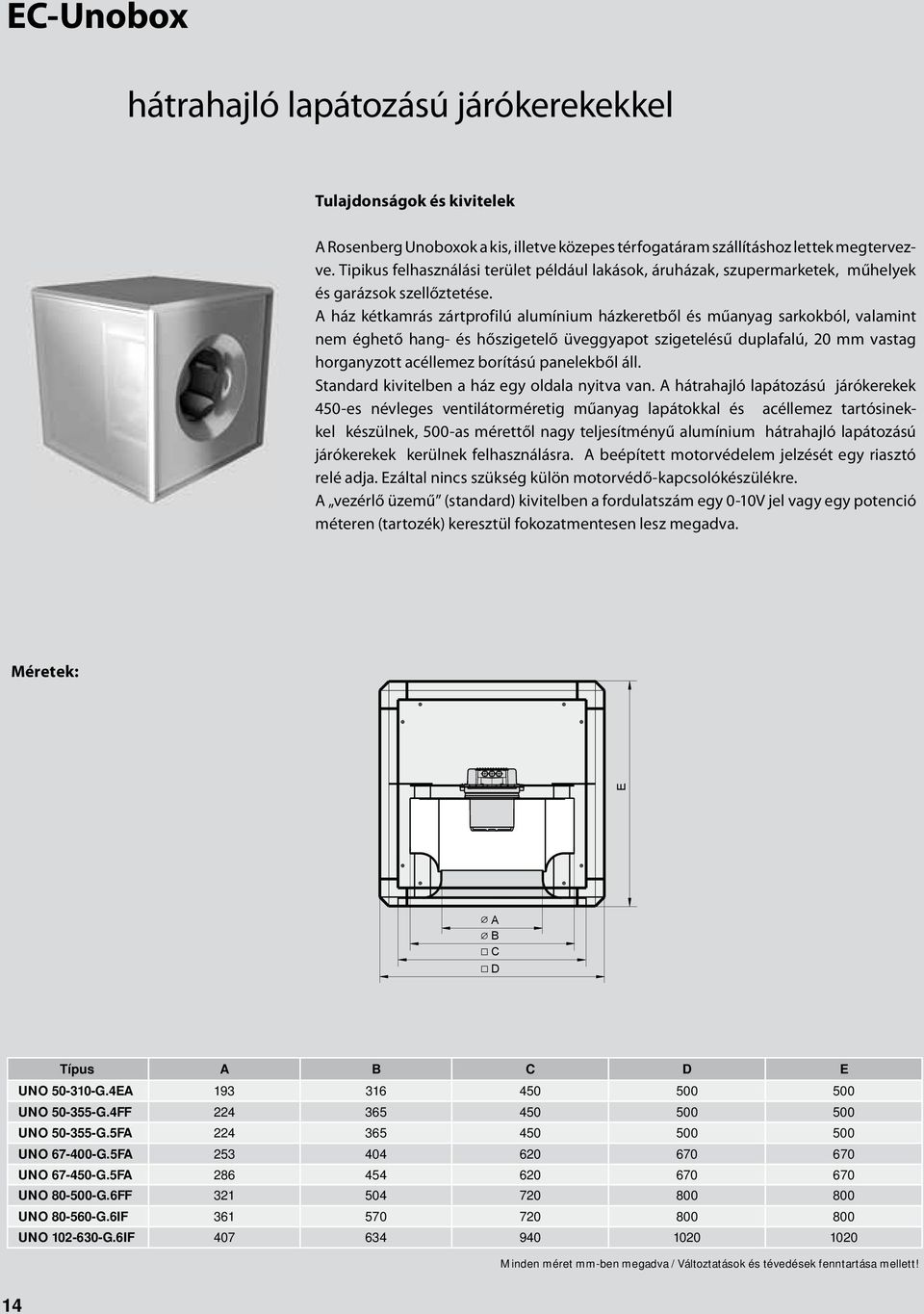

14 EC-Unobox hátrahajló lapátozású járókerekekkel Tulajdonságok és kivitelek A Rosenberg Unoboxok a kis, illetve közepes térfogatáram szállításhoz lettek megtervezve. Tipikus felhasználási terület például lakások, áruházak, szupermarketek, műhelyek és garázsok szellőztetése. A ház kétkamrás zártprofilú alumínium házkeretből és műanyag sarkokból, valamint nem éghető hang- és hőszigetelő üveggyapot szigetelésű duplafalú, 20 mm vastag horganyzott acéllemez borítású panelekből áll. Standard kivitelben a ház egy oldala nyitva van. A hátrahajló lapátozású járókerekek 450-es névleges ventilátorméretig műanyag lapátokkal és acéllemez tartósinekkel készülnek, 500-as mérettől nagy teljesítményű alumínium hátrahajló lapátozású járókerekek kerülnek felhasználásra. A beépített motorvédelem jelzését egy riasztó relé adja. Ezáltal nincs szükség külön motorvédő-kapcsolókészülékre. A vezérlő üzemű (standard) kivitelben a fordulatszám egy 0-10V jel vagy egy potenció méteren (tartozék) keresztül fokozatmentesen lesz megadva. Méretek: E A B C D Típus A B C D E UNO G.4EA UNO G.4FF UNO G.5FA UNO G.5FA UNO G.5FA UNO G.6FF UNO G.6IF UNO G.6IF Minden méret mm-ben megadva / Változtatások és tévedések fenntartása mellett! 14

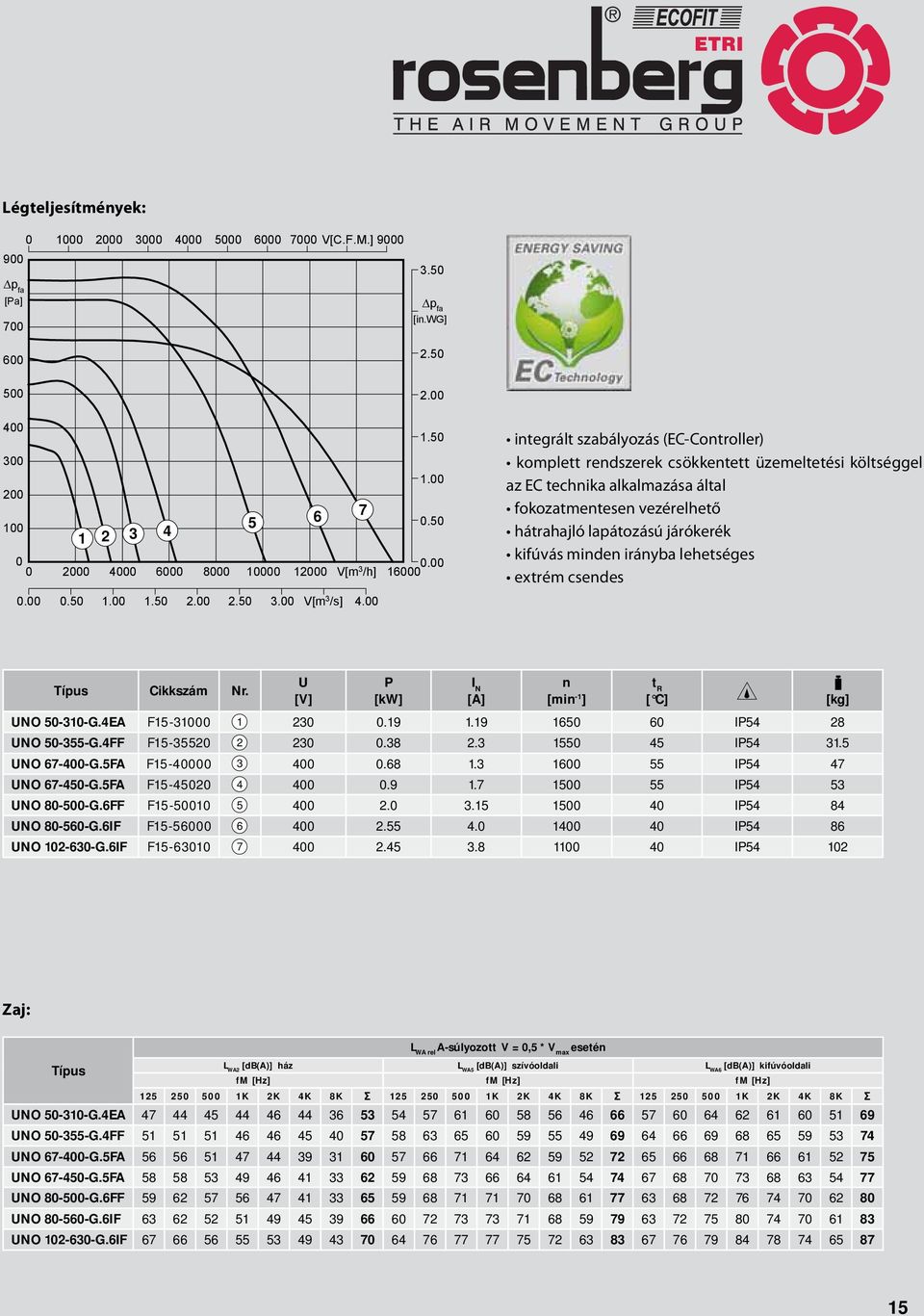

15 Légteljesítmények: 900 p fa [Pa] V[C.F.M.] p fa [in.wg] V[m 3 /h] V[m 3 /s] 4.00 integrált szabályozás (EC-Controller) komplett rendszerek csökkentett üzemeltetési költséggel az EC technika alkalmazása által fokozatmentesen vezérelhető hátrahajló lapátozású járókerék kifúvás minden irányba lehetséges extrém csendes Típus Cikkszám Nr. U [V] P [kw] I N [A] n [min -1 ] UNO G.4EA F IP54 28 UNO G.4FF F IP UNO G.5FA F IP54 47 UNO G.5FA F IP54 53 UNO G.6FF F IP54 84 UNO G.6IF F IP54 86 UNO G.6IF F IP t R [ C] [kg] Zaj: L WA rel A-súlyozott V = 0,5 * V max esetén Típus L WA2 [db(a)] ház L WA5 [db(a)] szívóoldali L WA6 [db(a)] kifúvóoldali fm [Hz] fm [Hz] fm [Hz] K 2K 4K 8K Σ K 2K 4K 8K Σ K 2K 4K 8K Σ UNO G.4EA UNO G.4FF UNO G.5FA UNO G.5FA UNO G.6FF UNO G.6IF UNO G.6IF

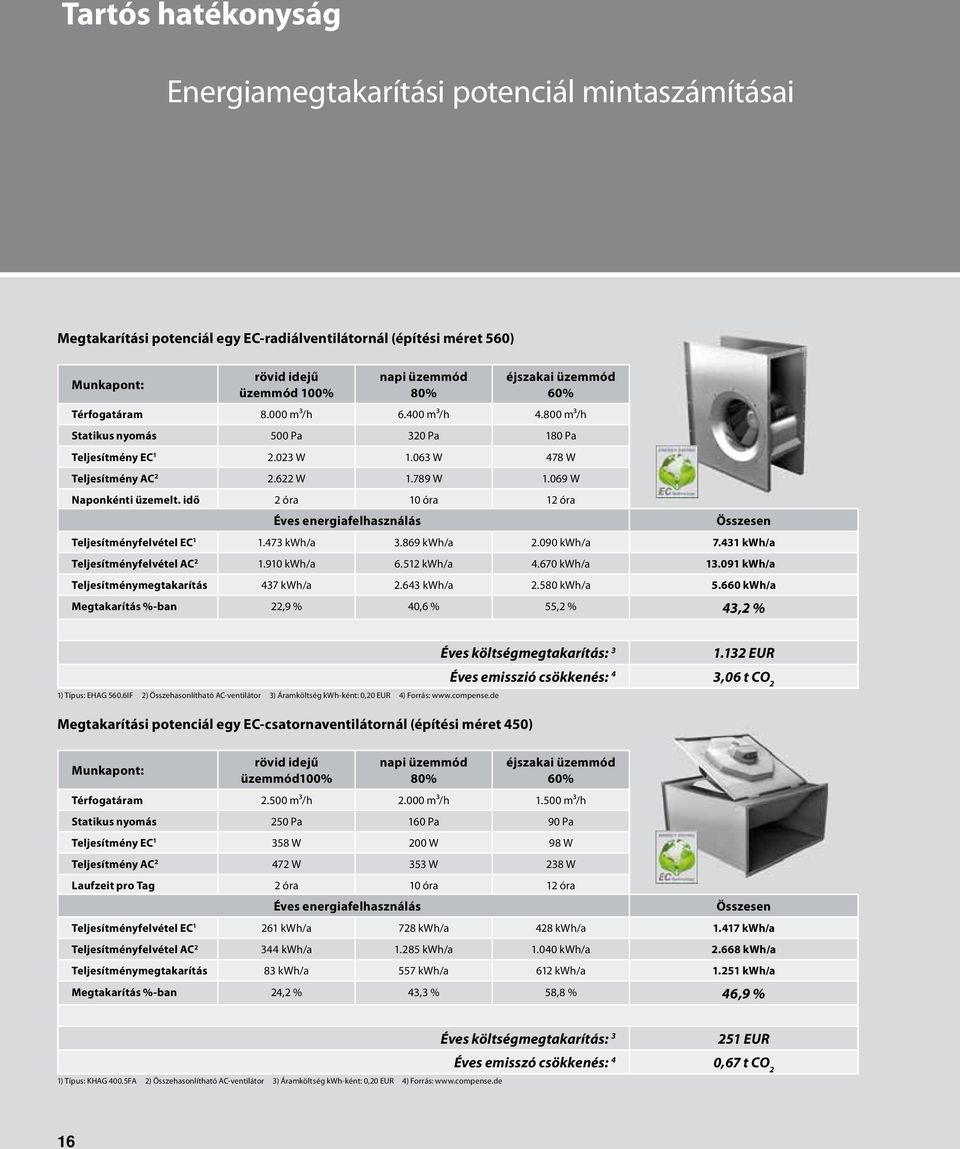

16 Tartós hatékonyság Energiamegtakarítási potenciál mintaszámításai Megtakarítási potenciál egy EC-radiálventilátornál (építési méret 560) Munkapont: rövid idejű üzemmód 100% napi üzemmód 80% éjszakai üzemmód 60% Térfogatáram m³/h m³/h m³/h Statikus nyomás 500 Pa 320 Pa 180 Pa Teljesítmény EC W W 478 W Teljesítmény AC W W W Naponkénti üzemelt. idő 2 óra 10 óra 12 óra Éves energiafelhasználás Összesen Teljesítményfelvétel EC kwh/a kwh/a kwh/a kwh/a Teljesítményfelvétel AC kwh/a kwh/a kwh/a kwh/a Teljesítménymegtakarítás 437 kwh/a kwh/a kwh/a kwh/a Megtakarítás %-ban 22,9 % 40,6 % 55,2 % 43,2 % Éves költségmegtakarítás: EUR 1) Típus: EHAG 560.6IF 2) Összehasonlítható AC-ventilátor 3) Áramköltség kwh-ként: 0,20 EUR 4) Forrás: Megtakarítási potenciál egy EC-csatornaventilátornál (építési méret 450) Éves emisszió csökkenés: 4 3,06 t CO 2 Munkapont: rövid idejű üzemmód100% napi üzemmód 80% éjszakai üzemmód 60% Térfogatáram m³/h m³/h m³/h Statikus nyomás 250 Pa 160 Pa 90 Pa Teljesítmény EC W 200 W 98 W Teljesítmény AC W 353 W 238 W Laufzeit pro Tag 2 óra 10 óra 12 óra Éves energiafelhasználás Összesen Teljesítményfelvétel EC kwh/a 728 kwh/a 428 kwh/a kwh/a Teljesítményfelvétel AC kwh/a kwh/a kwh/a kwh/a Teljesítménymegtakarítás 83 kwh/a 557 kwh/a 612 kwh/a kwh/a Megtakarítás %-ban 24,2 % 43,3 % 58,8 % 46,9 % Éves költségmegtakarítás: EUR 1) Típus: KHAG 400.5FA 2) Összehasonlítható AC-ventilátor 3) Áramköltség kwh-ként: 0,20 EUR 4) Forrás: Éves emisszó csökkenés: 4 0,67 t CO 2 16

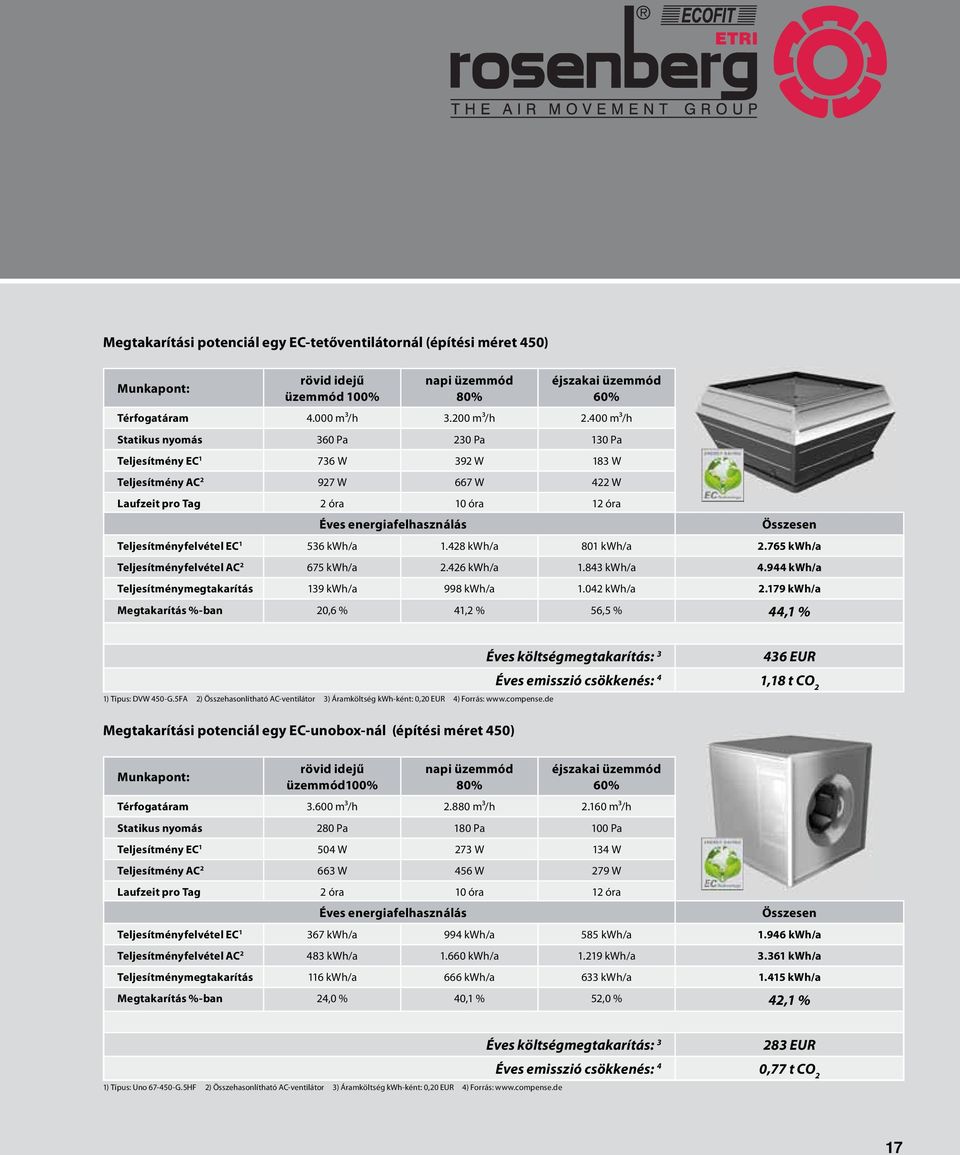

17 Megtakarítási potenciál egy EC-tetőventilátornál (építési méret 450) Munkapont: rövid idejű üzemmód 100% napi üzemmód 80% éjszakai üzemmód 60% Térfogatáram m³/h m³/h m³/h Statikus nyomás 360 Pa 230 Pa 130 Pa Teljesítmény EC W 392 W 183 W Teljesítmény AC W 667 W 422 W Laufzeit pro Tag 2 óra 10 óra 12 óra Éves energiafelhasználás Összesen Teljesítményfelvétel EC kwh/a kwh/a 801 kwh/a kwh/a Teljesítményfelvétel AC kwh/a kwh/a kwh/a kwh/a Teljesítménymegtakarítás 139 kwh/a 998 kwh/a kwh/a kwh/a Megtakarítás %-ban 20,6 % 41,2 % 56,5 % 44,1 % Éves költségmegtakarítás: EUR 1) Típus: DVW 450-G.5FA 2) Összehasonlítható AC-ventilátor 3) Áramköltség kwh-ként: 0,20 EUR 4) Forrás: Megtakarítási potenciál egy EC-unobox-nál (építési méret 450) Éves emisszió csökkenés: 4 1,18 t CO 2 Munkapont: rövid idejű üzemmód100% napi üzemmód 80% éjszakai üzemmód 60% Térfogatáram m³/h m³/h m³/h Statikus nyomás 280 Pa 180 Pa 100 Pa Teljesítmény EC W 273 W 134 W Teljesítmény AC W 456 W 279 W Laufzeit pro Tag 2 óra 10 óra 12 óra Éves energiafelhasználás Összesen Teljesítményfelvétel EC kwh/a 994 kwh/a 585 kwh/a kwh/a Teljesítményfelvétel AC kwh/a kwh/a kwh/a kwh/a Teljesítménymegtakarítás 116 kwh/a 666 kwh/a 633 kwh/a kwh/a Megtakarítás %-ban 24,0 % 40,1 % 52,0 % 42,1 % Éves költségmegtakarítás: EUR 1) Típus: Uno G.5HF 2) Összehasonlítható AC-ventilátor 3) Áramköltség kwh-ként: 0,20 EUR 4) Forrás: Éves emisszió csökkenés: 4 0,77 t CO 2 17

18 Tartozék EC- radiálventilátor / EC -csatornaventilátor EC-radiálventilátor Tartozék készülékkapcsoló GS potenciométer házban IP54 POT 1 potenciométer házban IP30 POT 2 Típusmegjelölés Típus / Cikkszám Cikkszám Cikkszám EHAG 355.5FA GS 2 / H H H EHAG 400.5HF GS 2 / H H H EHAG 450.6FF GS 2 / H H H EHAG 500.6IF GS 2 / H H H EHAG 560.6IF GS 2 / H H H EC-csatornaventilátor Tartozék készülékkapcsoló GS potenciométer házban IP54 POT 1 potenciométer házban IP30 POT 2 Típusmegjelölés Típus / Cikkszám Cikkszám Cikkszám KHAG 315.4EA W / WS GS 1 / H H H KHAG 355.4EA W / WS GS 1 / H H H KHAG 355.5FA W / WS GS 2 / H H H KHAG 400.5FA W / WS GS 2 / H H H KHAG 450.5HF W / WS GS 2 / H H H KHAG 500.6FF W / WS GS 2 / H H H KHAG 560.6IF W / WS GS 2 / H H H

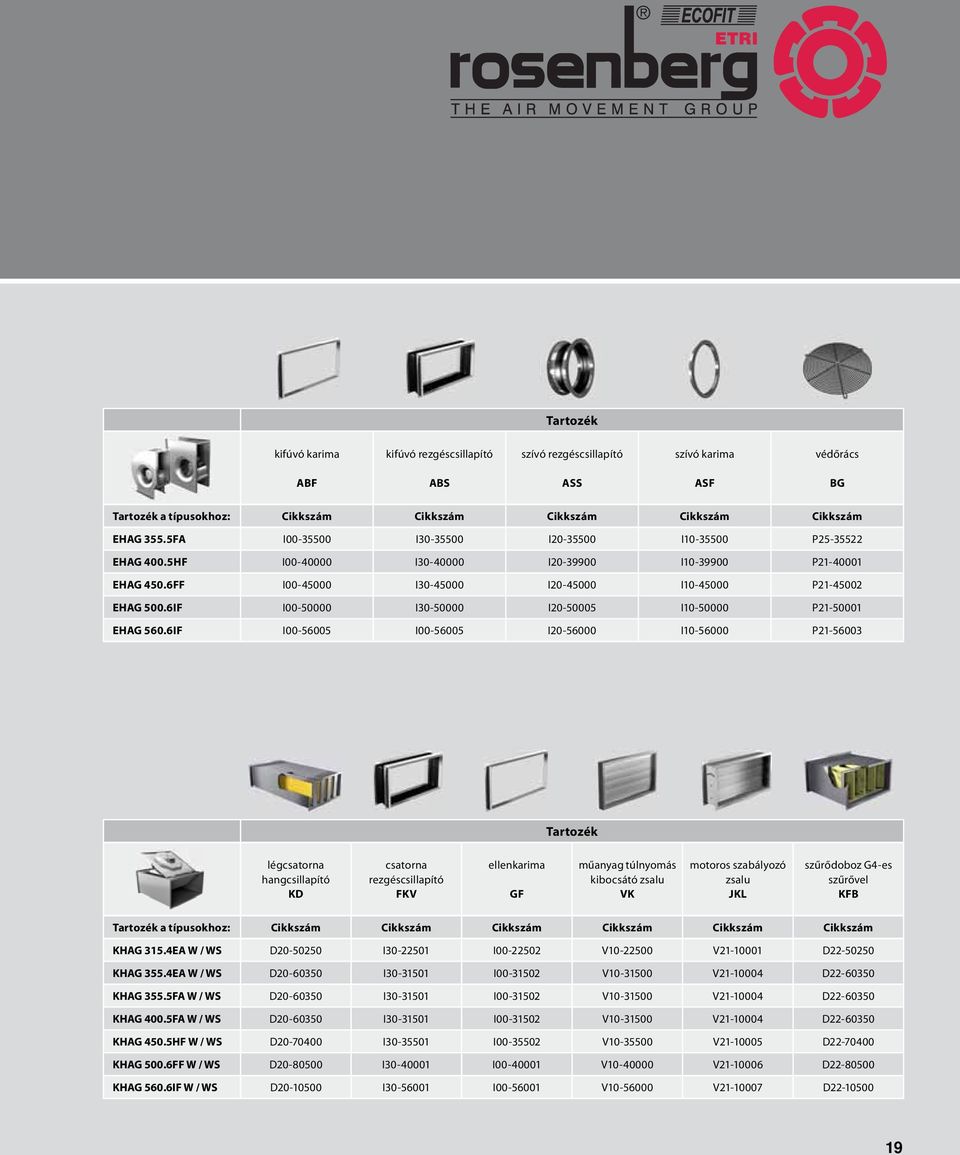

19 Tartozék kifúvó karima kifúvó rezgéscsillapító szívó rezgéscsillapító szívó karima védőrács ABF ABS ASS ASF BG Tartozék a típusokhoz: Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám EHAG 355.5FA I I I I P EHAG 400.5HF I I I I P EHAG 450.6FF I I I I P EHAG 500.6IF I I I I P EHAG 560.6IF I I I I P Tartozék légcsatorna hangcsillapító KD csatorna rezgéscsillapító FKV ellenkarima GF műanyag túlnyomás kibocsátó zsalu VK motoros szabályozó zsalu JKL szűrődoboz G4-es szűrővel KFB Tartozék a típusokhoz: Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám KHAG 315.4EA W / WS D I I V V D KHAG 355.4EA W / WS D I I V V D KHAG 355.5FA W / WS D I I V V D KHAG 400.5FA W / WS D I I V V D KHAG 450.5HF W / WS D I I V V D KHAG 500.6FF W / WS D I I V V D KHAG 560.6IF W / WS D I I V V D

20 Tartozék Ec-tetőventilátor / EC-unobox EC-tetőventilátor Tartozék potenciométer házban IP54 POT 1 potenciométer házban IP30 POT 2 ellenkarima GF cső rezgéscsillapító FRV zárószelep VS 1 / VM 2 Típusmegjelölés Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám DV 310L-G.4EA H H I I A /A DV 355-G.4FF H H I I A /A DV 355-G.5FA H H I I A /A DV 400-G.4FF H H I I A /A DV 400-G.5FA H H I I A /A DV 450-G.5FA H H I I A /A DVW 500-G.6IF H H I I A /A DVW 560-G.6IF H H I I A /A DVW 630-G.6IF H H I I A /A ) önműködő 2) motorral működik EC-Unobox Tartozék készülék kapcsoló GS potenciométer házban IP54 POT 1 potenciométer házban IP30 POT 2 rezgéscsillapító ELS oldal takaró lemez SV Típusmegjelölés Típus / Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám UNO G.4EA GS 1 / H H H I SV U UNO G.4FF GS 5 / H H H I SV U UNO G.5FA GS 5 / H H H I SV U UNO G.5FA GS 5 / H H H I SV U UNO G.6FF GS 5 / H H H I SV N UNO G.6IF GS 5 / H H H I SV N UNO G.6IF GS 5 / H H H I SV N 20

21 Tartozék lábazati elem FS ferde lábazati elem 1-45 FSS hangcsillapított lábazati elem / horganyzott SD hangcsillapított ferde lábazati elem SSD védőrács BG adapterlemez AP Tartozék a típushoz: Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám DV 310L-G.4EA A A A A P A DV 355-G.4FF A A A A P A DV 355-G.5FA A A A A P A DV 400-G.4FF A A A A P A DV 400-G.5FA A A A A P A DV 450-G.5FA A A A A P A DVW 500-G.6IF A A A A P A DVW 560-G.6IF A A A A P A DVW 630-G.6IF A A A A P A Tartozék kezelési ajtó szabályozó zsalu kifúvóernyő esővédő tető védőrács BT JKL ABH WSD BG Tartozék a típushoz: Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám UNO G.4EA TÜR V JKL N HAB N F P UNO G.4FF TÜR V JKL N HAB N F P UNO G.5FA TÜR V JKL N HAB N F P UNO G.5FA TÜR V JKL N HAB N F P UNO G.6FF TÜR V JKL N HAB N F P UNO G.6IF TÜR V JKL N HAB N F P UNO G.6IF TÜR V JKL N HAB N F P

22 Teljes EC-termékpalettánk áttekintése Energiahatékony EC-hajtású ventilátorok és klímaberendezések Lakó-, üzleti-, iroda- vagy ipari épületek szellőztetése: mi minden felhasználási területre a megfelelő megoldást kínáljuk. Radiális ventilátorok hátrahajló lapátozású járókerékkel Axiális hűtőventilátor Csatornaventilátor hátrahajló lapátozású járókerékkel felnyitható és hangcsillapított kivitelként Tetőventilátorok függőleges kifújással Unobox hangcsillapított elszívó modul Légfüggönyök Modul rendszerű légkezelőgépek Kompakt légkezelőgépek hővisszanyeréssel (SupraBox) EC- csatornaventilátor (felnyitható) csatornarendszerekbe történő beépítéshez, pl. kisipari- és ipari épületek szellőztetéséhez SupraBox Comfort hővisszanyerős készülék komfortos szellőztetéshez iroda- és üzleti épületekhez EC-radiálventilátor csatornarendszerekbe történő beépítéshez, pl. kisipari- és ipari épületek szellőztetéséhez 22
