EC-Motorok a légszállításban. villamosmérn. Budapest,

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "EC-Motorok a légszállításban. villamosmérn. Budapest, 2008.04.01"

Átírás

1 EC-Motorok a légszállításban Kovács Zoltán villamosmérn rnök Budapest,

2 Bevezetés Az üzemeltetési költségek csökkentése. A működtetés szabályozhatóságának biztosítása. Elvárás: Összhangban van a fenntartható fejlődést biztosítani szándékozó 2002/91 EK Európai Parlament direktívájával, a környezetterhelés csökkentésének igényével.

3 Tartalom AC és EC motorok működése Az EC-Technológia előnyei Termékpaletta Folyamatos fejlesztések Alkalmazások Jövőbeli kilátások

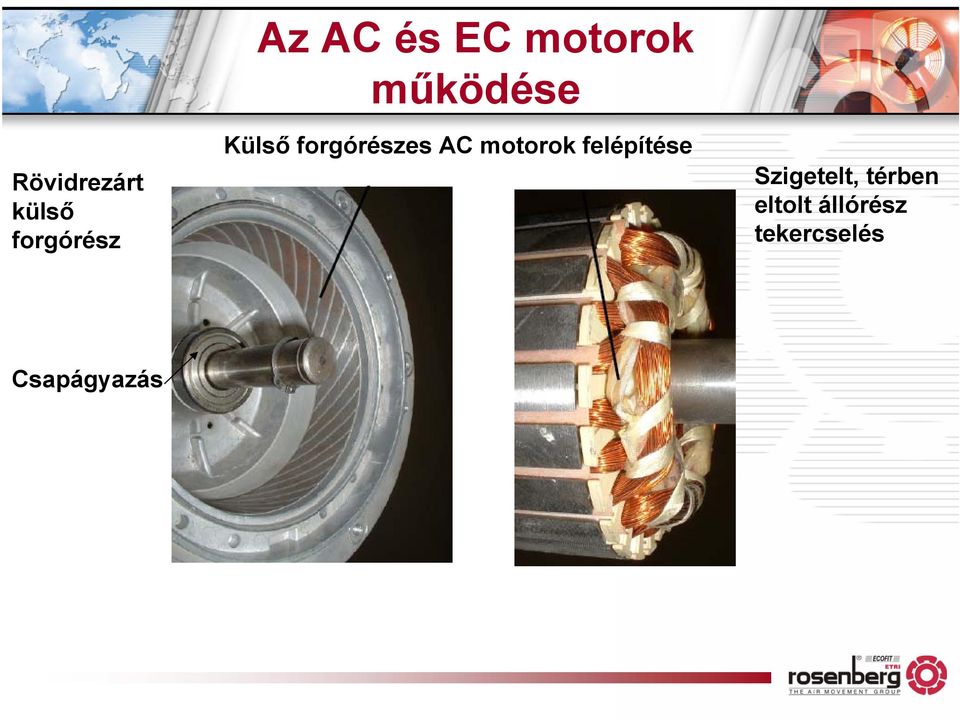

4 Rövidrezárt külső forgórész Az AC és EC motorok működése Külső forgórészes AC motorok felépítése Szigetelt, térben eltolt állórész tekercselés Csapágyazás

5 Az AC és EC motorok működése EC motorok felépítése Külső forgórész Állandó mágnesek Állórész tekercselés EC- Elektronika

6 Az AC és EC motorok működése Forgó mozgás kialakulása az EC motoroknál Állandó mágneses forgórész Állórész tekercselés

7 Az AC és EC motorok összehasonlítása Fordulatszám nyomaték görbék AC motorok EC motorok

8 Az AC és EC motorok összehasonlítása Rövidre zárt forgórészű AC motorok indítási módszerei Csillag delta indítás Lágyindítóval Frekvenciaváltóval

9 Az AC és EC motorok összehasonlítása EC motorok indítása

10 Az AC és EC motorok összehasonlítása Fordulatszám változtatási lehetőségek AC motorok esetében

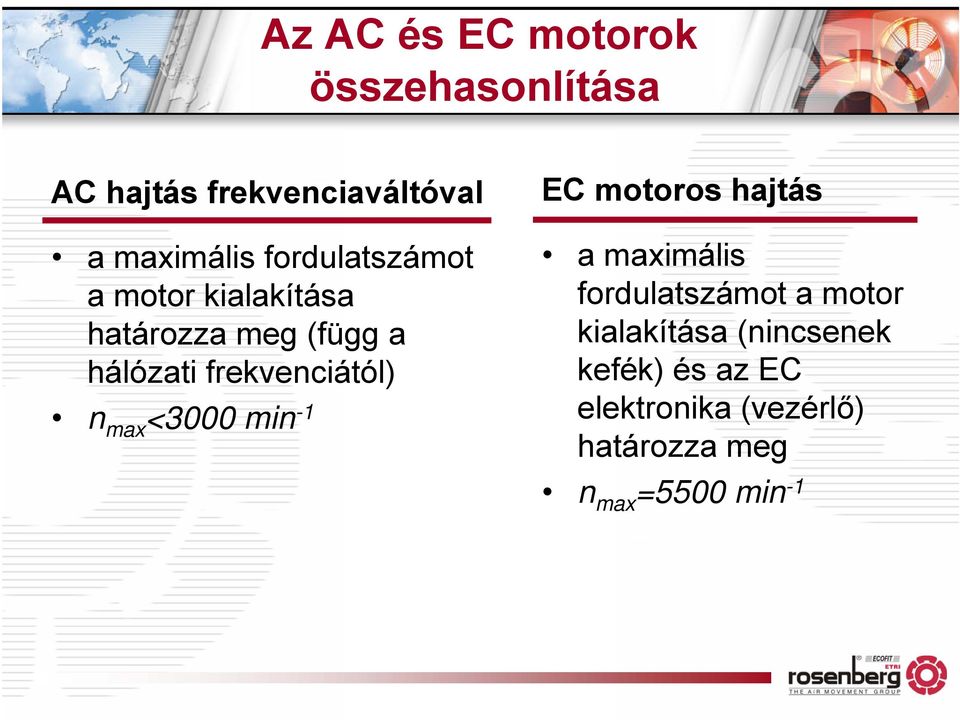

11 Az AC és EC motorok összehasonlítása AC hajtás frekvenciaváltóval a maximális fordulatszámot a motor kialakítása határozza meg (függ a hálózati frekvenciától) n max <3000 min -1 EC motoros hajtás a maximális fordulatszámot a motor kialakítása (nincsenek kefék) és az EC elektronika (vezérlő) határozza meg n max =5500 min -1

12 Terhelés s szabályoz lyozás Változó térfogatáramú rendszernél (VRV), a b. ábra szerint a kevesebb térfogatáram mellett a rendszer nagyobb és nagyobb nyomásviszonyok mellett fog üzemelni. Viszont a kevesebb térfogatáram ellenére nem lineárisan kevesebb teljesítmény felvételt jelent, az ismert összefüggés alapján. p p 1 n 1 n 2 n 3 M 2 M 1 p p 3 p 2 p 1 M 3 M 2 M 1 P V = & p η p 2 p 3 M 3.. V3V2V. 1. V. V 3. V 2. V 1. V

13 A hajtásszab sszabályozások veszteségforr gforrásai AC motor EC motor P 1 : felvett teljesítmény P m : mechanikai teljesítmény

14 A hajtásszab sszabályozások veszteségei Veszteségek [%] Osztott pólusú motor 1 fázisú motor segédfázissal 3 fázisú motor EC-motor

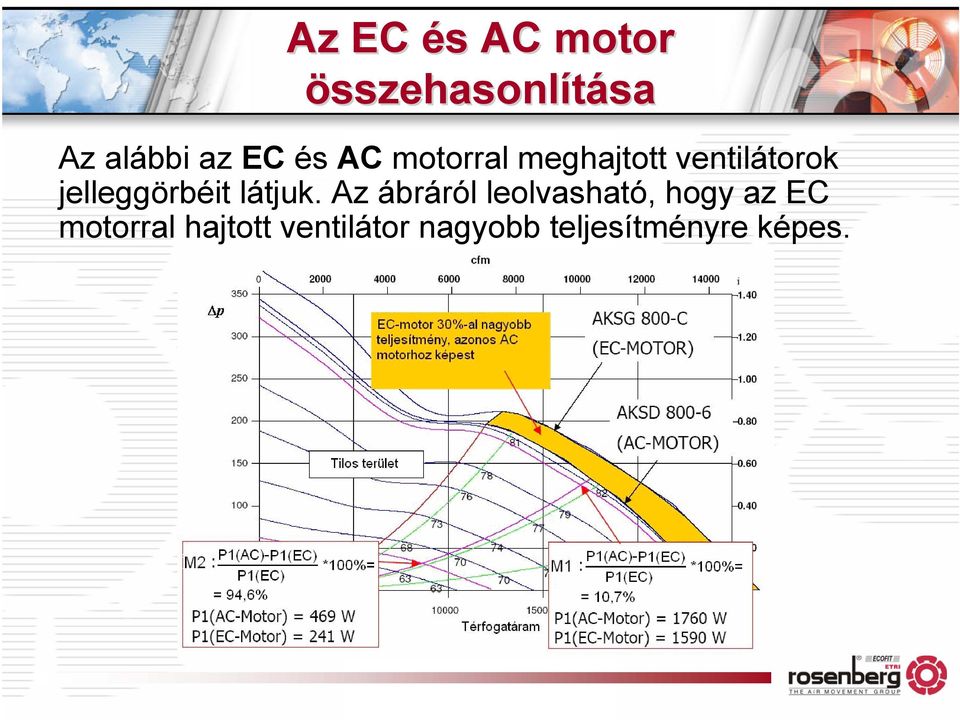

15 Az EC és s AC motor összehasonlításasa Az alábbi az EC és AC motorral meghajtott ventilátorok jelleggörbéit látjuk. Az ábráról leolvasható, hogy az EC motorral hajtott ventilátor nagyobb teljesítményre képes.

16 Az EC és s AC motor hatásfok sfokának összehasonlításasa

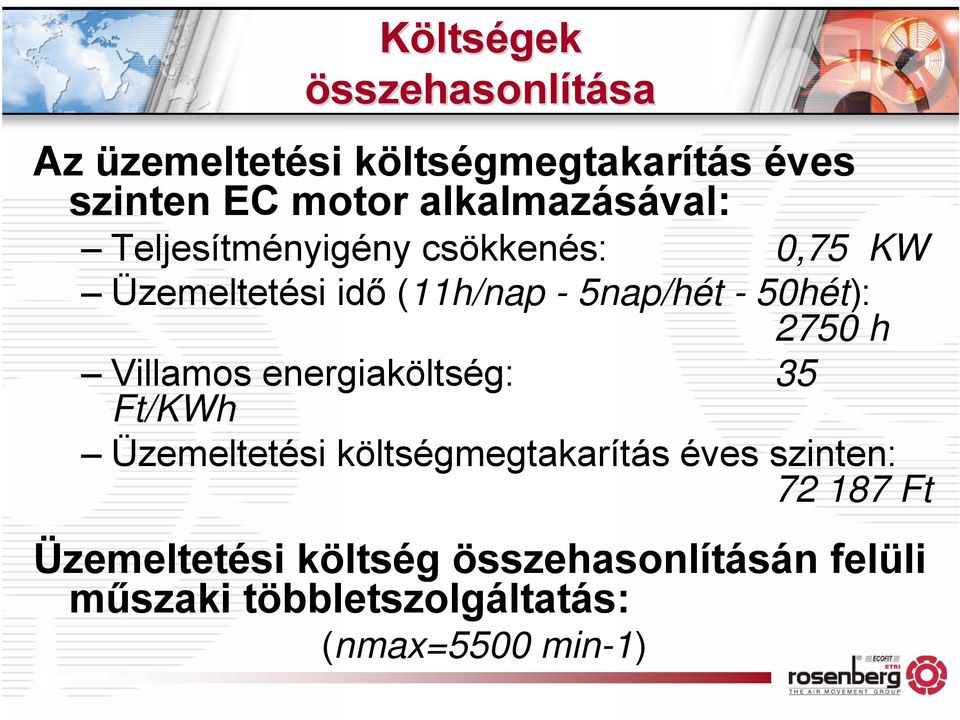

17 Költségek összehasonlításasa Az üzemeltetési költségmegtakarítás éves szinten EC motor alkalmazásával: Teljesítményigény csökkenés: 0,75 KW Üzemeltetési idő (11h/nap - 5nap/hét - 50hét): 2750 h Villamos energiaköltség: 35 Ft/KWh Üzemeltetési költségmegtakarítás éves szinten: Ft Üzemeltetési költség összehasonlításán felüli műszaki többletszolgáltatás: (nmax=5500 min-1)

18 EC technika előnyei Magas hatásfok Kismértékű melegedés Tömör felépítés A hálózati frekvenciától független Fokozatmentes fordulatszám szabályozhatóság Szinkron fordulatszám felett (>3000 min -1 ) lehetséges Alacsony zajszint Kiegészítő funkciók beépített PID szabályozó, igény szerinti programozás pl. nyomásszabályozás Karbantartásmentes Magas élettartam Az EC-motor egyesíti az aszinkronmotorok megbízhatóságát és az egyenáramú motorok hatásfokát

19 Alkalmazási lehetőségek Főbb alkalmazási területek: Nyomásszabályozásos alkalmazás Légminőség szabályozás Master-Slave alkalmazás BUS rendszerű szabályozás Tetőventilátorok Légkezelőgépek Minden új, sikeres termék elterjedése exponenciális görbe mentén terjed. A kezdeti sikerek további nagyobb teljesítményű motorok fejlesztését inspirálják

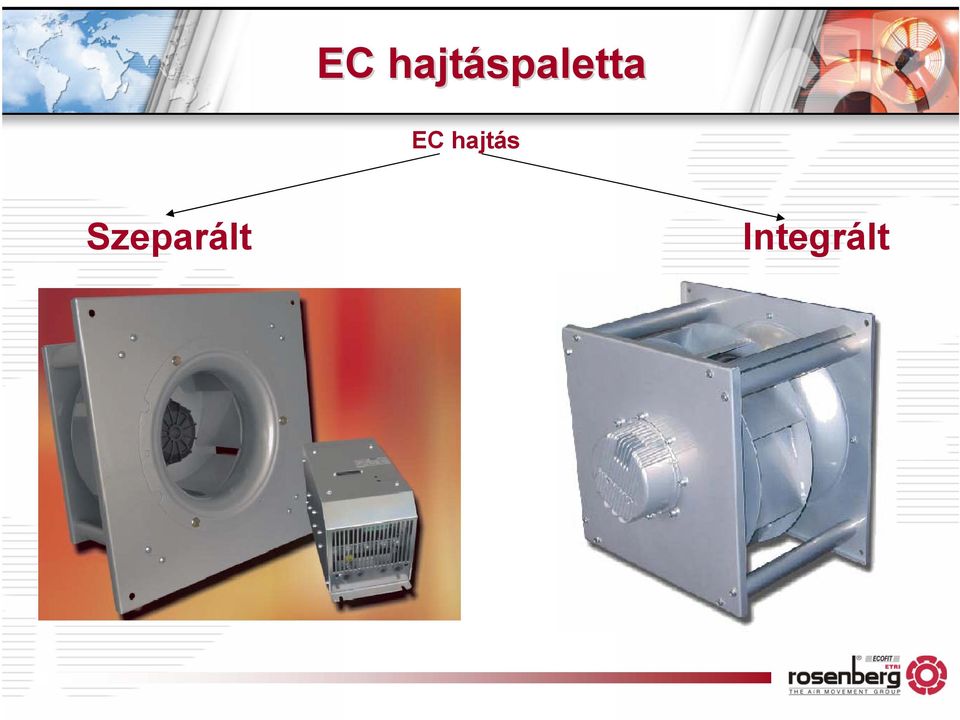

20 EC hajtáspaletta EC hajtás Szeparált Integrált

21 Szeparált 230V EC hajtás EKS 4 Főbb ismertetőjegyei: Fordulatszám szabályozás Nyomásszabályozás Busz üzemmód Hall szenzoros EC-motorokhoz Motortípusok: GD Tápfeszültség: 1~230V Hálózati frekvencia: 50/60 Hz Max. teljesítmény: 500W Védettség: IP30 Hőmérs. tartomány: -20 C C Be- / kimenetek: Alapjel (0-10V DC) Hibajelző relé (100V, 10mA) +10V kimenet (alapjel állító potinak) 24V kimenet (pl.: nyomástávadónak) RS 485 csatlakozási felület

22 EKS 4 - Alkalmazások Tetőventilátornyomásra szabályozva DV310-4 G DV355-4 G DV400-4 G Szeparált 230V EC hajtás Szabadonfutó ventilátor légkezelő gépekben GKH_250 -től GKH_400 -ig Nyomástávadó 0-10V

23 8/1. Szeparált 230V EC hajtás EKS 4 - Tetőventilátorral 8/8. 1/1. 1/8. Buszrendszerben akár 64 EC-vezérlő köthető össze 1 PC-re Lakótelepek lépcsőházainak és mellékhelyiségeinek gazdaságos elszívására, ennek felügyeletére kiválóan alkalmas Számítógép RS485-csatlakozással A szükséges elszívott légmennyiség folyamatos biztosítása, felügyeleti funkciók

24 Szeparált 400V EC hajtás Motortípusok: GD GD GD Tápfeszültség: 3~400V Hálózati frekvencia: 50/60 Hz Max. teljesítmény: 3,5kW Védettség: IP20 Hőmérs. tartomány: -10 C-+40 C Főbb ismertetőjegyei: Fordulatszám szabályozás Nyomásszabályozás Be- / kimenetek: Alapjel (0-10V DC) Hibajelző relé (100V, 10mA) +10V kimenet (alapjel állító poti) 24V kimenet (pl.: nyomástávadónak)

25 Szeparált 400V T03 T06 Alkalmazások Szabadonfutó ventilátorok EC-motorral: GKH_280 GKH_315 GKH_355 GKH_400 GKH_450 GKH_500 GKH_560

26 T03 T06 Alkalmazás Rosenberg kompakt légkezelő gépben EC motorok Rotációs EC vezérlők Szabályozás hővisszanyerő AirTronic-100 / 200 DDC-vel

27 Integrált EC Integrált EC Főbb ismertetőjegyei: Fordulatszám szabályozás Nyomásszabályozás Busz üzemmód Zajmentes szinusz kommutáció Motortípusok: GD GD Tápfeszültség: 3~ V Hálózati frekvencia: 50/60 Hz Max. teljesítmény: 3500W Védettség: IP54 Hőmérs. tartomány: -20 C C Be- / kimenetek: Alapjel (0-10V DC) Hibajelző relé (100V, 10mA) 10V kimenet (alapjel állító poti) 24V kimenet (pl.: nyomástávadónak) RS 485 csatlakozási felület Fordulatszám kimenet (Master/Slave)

28 Integrált EC Nem szükséges külön kábelezés a vezérlő és a motor között A betáplálás és a jelvezetékek közvet-lenül csatlakoztathatók egyszerű beszerelés Kompakt kivitel Légtechnikai és konstruktív szempontból optimális egység

29 Integrált EC elektromos csatlakozások GKH_ mit integrierter Leistungselektronik GND NC COM NO A-IN1 (0 10V, PWM) +10V GND A-IN2 (0 10V, PWM) GKH_ with integrated electronics +24V +24V B-IN / (ENABLE) A-OUT GND A-RS485 B-RS485 A-RS485 A-RS485 X1 : p PE L1 L2 L3 10 kω V

30 Integrált vezérl rlésű EC motor Az IP védettség azonos a motoréval pl. IP54!. A teljesítményelektronika fejlődése, az alkatrészek költségcsökkenése, a gyártástechnológia tökéletesítése során a hátrányok teljes egészében megszűntek. Elektronika háza Kábelbevezetők Motorkábel Sorkapocs Mikrokontroller Szűrő

31 Az Integrált EC motorok alkalmazása Alkalmazási példák Nyomásszabályozás Master / Slave Busz rendszeres alkalmazás

32 Jövőbeli kilátások Az integrált EC típuspaletta kibővítése: GD (1~230V, 1700W) GD (1~230V, 500W) EC-motorok álló tengellyel: GS80, GS108, GS150

33 Kompakt légkezelőgépek A kompakt gépek bevezetését, elterjedését a piac követelte meg. Rotációs Szabályozás: Rosenberg EC-motorok hővisszanyerő EC-vezérlők AirTronic 100/200 DDC-vel

34 Összegzés A Rosenberg GmbH fejlesztőmérnökei az energiatakarékosság, a környezeti terhelés csökkentés kihívásaira kifejlesztett ECmotoros hajtásszabályozással előremutató lehetőséget kínálnak a lég-és klímatechnika területén.

35 Köszönöm m a figyelmüket!
