TÖRÖK BÉLA - KOVÁCS ÁRPÁD - BARKÓCZY PÉTER
|
|
- Gergely Fülöp
- 7 évvel ezelőtt
- Látták:
Átírás
1 TÖRÖK BÉLA - KOVÁCS ÁRPÁD - BARKÓCZY PÉTER Homokmégy-Székes századi temetőjéből származó, jellemző fémleletek komplex műszeres archeometriai vizsgálata I. Bevezetés - előzmények Előzetes egyeztetések után Gallina Zsolt régész adta át vizsgálatra a köznépi temető restaurált fémleleteit a Miskolci Egyetem Archeometallurgiai Kutatócsoportja (ARGUM) vezetőjének, Dr. Török Béla, archeometallurgus, egyetemi docensnek. A dobozok tartalmát a szintén mellékelt írásos dokumentáció alapján anyagmérnök egyetemi hallgatók segítségével azonosítottuk, illetve lefotóztuk. Ezek után kiválasztottunk a nemvas fémleletek és az üveggyöngyök közül 38 darabot, illetve a vasleletek közül 11-et az archeometriai anyagvizsgálat alapbázisául. A 2012-ben az ARGUM kutatói - Dr. Barkóczy Péter, anyagmérnök, egyetemi docens és Kovács Árpád, mérnöktanár, anyagvizsgáló mérnök - közreműködésével elvégzett vizsgálat célja a kiválasztott leletek anyagának és amennyiben mód van rá mikroszerkezetének, illetve az azonosítható gyártási sajátságok meghatározása. II. Vizsgálati körülmények A vizsgálatokat a Miskolci Egyetem Műszaki Anyagtudományi Karán működő Komplex Képelemző és Mikroszerkezet Vizsgáló Laboratóriumban (LISA) hajtottuk végre. A nemvas fémekből készült leletek közül csak a töredékes darabokból vághattunk ki mintákat, illetve készíthettünk csiszolatokat. Alapvető vizsgáló berendezés a laboratórium Zeiss EVO MA10 típusú, EDAX energiadiszperzív mikroszondával felszerelt pásztázó elektronmikroszkópja (SEM-EDAX) volt. A SEM-képek visszaszórt elektronokkal készültek, ez alapján a nagyobb rendszámú elemek területei világosabbak, a kisebb rendszámúaké sötétebbek. Ez fontos információt szolgáltathat abban a tekintetben, hogy az általában magas rendszámú fémeket világosabb terület jelzi, míg a sötétebb terület rendszerint oxidos zárványra, szennyeződésre utal. Az elkészített, 2%-os nithallal maratott csiszolatokat ezen kívül Zeiss AxioImager M1m optikai mikroszkóppal is megvizsgáltuk. Ezektől némileg eltér a végül is egyetlen vizsgálható vastárgy metódusa, ott zárványok vizsgálatához Hitachi S4800 típusú elektronmikroszkópot és Brucker EDS mikroszondát használtunk, illetve Instron Tukon 2100B mikrokeménység mérővel keménységet is mértünk. Meg kell jegyeznünk, hogy többször zavaró tényező volt a vizsgálatoknál különösen a vastárgy zárványvizsgálata esetében hogy erős savas reagenssel restaurált tárgyakkal volt dolgunk. Ilyen jellegű vizsgálatokat szerencsésebb lenne még restaurálás előtt elvégezni. III. Színesfémből, nemesfémből, illetve üvegből készült tárgyak vizsgálata A rendelkezésünkre bocsátott, nagyszámú lelet többsége rézből, illetve bronzból készült ékszer, dísz volt. A vizsgálatra történő kiválasztásnál törekedtünk arra, hogy lehetőleg minél több tárgyfajta reprezentálva legyen, illetve legyen mód beágyazott, polírozott, maratott csiszolatok elkészítésére, részletesebb vizsgálatok végett. A következőkben az adott sírok sorszáma szerint mutatjuk be a vizsgálati eredményeket, M -mel jelölve, ha csupán mikroszondás elemspektrum felvételére volt módunk, illetve CS -vel jelölve, ha csiszolatot is tudtunk készíteni és vizsgálni. Az egyes elektronmikroszkópos képeket követő elemspektrumokat (ábrákat) illetően megjegyezzük, hogy természetesen az alattuk megjelölt
2 értékek amelyeknél a korrózióra, szerves szennyeződésre utaló oxigén- és karbon-értékeket nem jelöljük - nem ekvivalensek egy kémiai analitikai elemzéssel, inkább az adott elemek előfordulási valószínűségéről adnak információt a vizsgált területen. A tárgyak megnevezésénél, azok anyagát illetően a régészektől kapott anyagban szereplő definíciókat alkalmazzuk, amely viszont több esetben is kiderült, hogy téves volt. 15. sír A 15. sír mindhárom elektronmikroszkóppal vizsgált lelete nagyjából azonos arányú, réz-cink ötvözetből, tehát sárgarézből öntött és finom kalapálással kialakított tárgy Bronzhuzalból kialakított S-végű karika / / (1-2. kép, 1. ábra) M 1. kép 2. kép 1. ábra Cu:83.74%, Zn:11.94%, Pb:3.18% Sárgarézből öntött, állatfejes karperec / / (1., 3-4. kép, 2. ábra) M 3. kép 2. ábra 4. kép Cu:81.88%, Zn:15.10%, Pb:2.66% Sodrást utánzóan öntött, nyitott végű, állatfejes sárgaréz karperec / / (1., 5-6. kép, 3. ábra) M 5. kép 3. ábra 6. kép Cu:77.34%, Zn:17.56%, Pb:4.03%
3 22. sír (7. kép) 7. kép Üreges, félgömb alakú bronzgomb / / (7-9. kép, 4. ábra) M Öntött bronzötvözet, felületén kalapálás nyomaival. 8. kép 4. ábra 9. kép Cu:69.27%, Sn:14.76%, Ag:2.95% Kerek átmetszetű, hegyesedő végű bronz huzalkarperec / / (7., kép, 5. ábra) M Sárgaréz ötvözet, amelyben az ólom és az ezüst feltehetően inkább csak szennyeződésként, mint szándékos ötvözőként van jelen. 10. kép 5. ábra 11. kép Cu:59.19%, Zn:15.25%, Pb:4.55%, Ag:1.56%
4 22.7. Áttört, préselt, háromküllős, ón-bronz szíjelosztó / / (7., kép, 6. ábra) M Magas ólomtartalmú sárgarézből készült tárgy, ezüstöt nem találtunk benne. 12. kép 6. ábra 13. kép Cu:73.41%, Zn:11.32%, Pb:12.64%, Sn:1.70% Vékony, kerek keresztmetszetű, sárgaréz huzalból hajlított, nyitott karika töredéke / / (7. kép ) CS Mivel töredéktárgyról van szó, mintát vágtunk le belőle, amiből csiszolatot készítettünk. Az elektronmikroszkópos képeken ( kép) és az elemspektrumokon (7-8. ábra) jól látszik, hogy a sárgaréz alapanyag több helyen ólomkiválásokkal szennyezett (15. kép, 7. ábra). A 8. ábra az egész anyagra vonatkozó átlagspektrumot mutatja. 14. kép 15. kép 7. ábra Pb:92.84%, Cu:4.90%, Zn:2.26% 16. kép 17. kép 8. ábra Pb:4.43%, Cu:72.45%, Zn:23.11% A csiszolatot optikai mikroszkóppal is megvizsgáltuk ( kép). A minta szövetszerkezetét ez esetben úgy tettük láthatóvá, hogy kálium-bikromát marószert alkalmaztunk. Az így láthatóvá vált mikroszerkezet lágyított közel ekviaxiális szemcsémek tartalmaz. Ebből arra

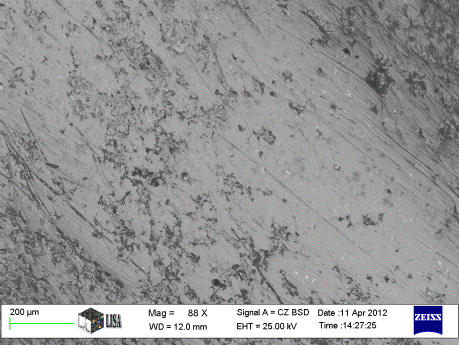

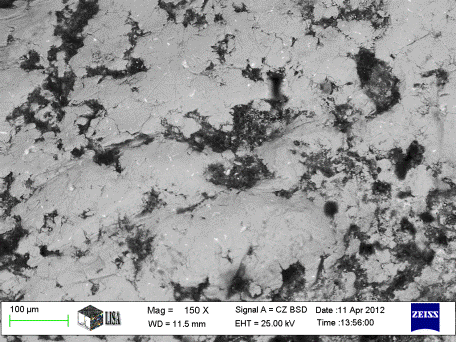

5 következtetünk, hogy a minta képlékeny alakítás után hőt kapott, ahol a képlékenyen alakított anyag szilárd állapotban újrakristályosodott. A mikroszerkezetben tetemes mennyiségű zárvány látható, ami a kohósítás során a szerkezetben maradt ólomkiválás. A zárványok mindegyike hosszan elnyújtott. Az ólom könnyen alakítható zárvány, így a képlékeny alakítás, vélhetően kovácsolás, során az alakításnak megfelelően megnyúlnak. Ez ugyancsak az alakítás tényére utal. Magas hőmérsékleten a könnyen alakítható zárványok hajlamosak gömbösödni. A bronzok köztes hőmérsékleten nehezen alakíthatók, könnyen repednek, törnek. Ezeket egybevéve a tárgyat hidegen alakították, majd alacsonyabb hőmérsékleten újrakristályosodott. Ezt a szemcsemérete is alátámasztja. 24. sír 18. kép 19. kép Négy darabra törött, hiányos, vékony, kerek keresztmetszetű bronzhuzalból hajlított nyitott végű karika / / (20. kép) CS 20. kép Mivel ez esetben is készítettünk csiszolatot, szintén elektronmikroszkópos ( kép, ábra) és optikai mikroszkópos vizsgálatot is végeztünk. Az elektronmikroszkópos vizsgálat öntött és alakított sárgaréz ötvözetet mutat (a 22. kép átlagspektruma 81.4% rezet és 18.6% cinket jelöl), amely a 23. kép és a hozzá tartozó, három pontban felvett elemspektrum szerint ólommal szennyezett (11. ábra). A 9. ábra elemspektrumának kiemelkedően magas klórtartalma valószínűleg a restaurálás maróanyagának következménye.
6 21. kép 22. kép 23.kép 9. ábra (23. kép, 1 pont) 10. ábra (23. kép, 2 pont) 11. ábra (23. kép, 3 pont) Cu:63.43%, Zn:0.71%, Cl:35.86% Cu:98.70%, Zn:1.30% Cu:8.38%, Zn:2.51%, Pb:89.11% Az erősen korrodált mintáról az optikai mikroszkópos vizsgálattal is nehéz pontos megállapításokat tenni ( kép). Ami bizonyos, hogy ugyancsak képlékenyalakítás utáni hőhatásra végbement újrakristályosodás alakította ki a mikroszerkezetet a teljes metszetben, mint a karika esetében. Ezen felül tisztább alapanyagból indult a gyártás, kevesebb zárvány figyelhető meg a mikroszerkezetben, mint az említett tárgy esetében. 33. sír 24. kép 25. kép Korong alakú, préselt, aranyozott ezüstveret / / Az elektronmikroszkópos vizsgálat igazolta a feltevést, az ezüst alapanyagon (28. kép 1pont, 12. ábra) nagy aranytartalmú bevonat (28. kép 2 pont, 13. ábra) található, amely nagy területen már lekopott
7 26. kép 27. kép 28.kép 12. ábra (1 pont) 13. ábra (2 pont) Ag:72.38%, Cu:18.19%, Pb:7.13% Au:77.17%, Ag:11.65%, Cu:11.19% 35. sír A 35. sírban számos üveggyöngy melléklet volt, amelyből négyet választottunk ki. A gyöngyökről képet nem készítettünk, csak átlagspektrumokat, hogy láthassuk milyen mértékben igazolódnak az egyes darabokról írt előzetes feltételezések Apró, korong alakú, barnásvörös ólom-üveggyöngy / / (29. kép, 14. ábra) M Valóban erről van szó, a barnásvörös szín az Fe-tartalom miatt tapasztalható. 29. kép 14. ábra Pb:49.19%, Si:11.39%, Fe:8.87%, Ca:1.09%, P:1.02% Lapított gömb alakú, vörös ón-üveggyöngy / / (30. kép, 15. ábra) M Valójában nem tartalmaz említésre méltó mennyiségben ónt, egyszerű, mérséklet Na- és Altartalmú, színes üveg.
8 30. kép 15. ábra Si:17.21%, Na:5.44%, Ca:5.27%, Al:2.66%, Cu:1.90%, Mg:1.82%, Fe:1.76%, K:1.62%, Zn:1.05% Hosszúkás, hasáb alakú, sötétkék antimon-üveggyöngy / / (31. kép, 16. ábra) M Az előző gyöngyhöz hasonlóan színezett tiszta üveg, amelyben nem találtunk antimont. 31. kép 16. ábra Si:34.60%, Na:2.61%, Ca:4.50%, Al:1.69%, Fe:0.93%, K:0.88%, Cl:1.01%, Mg:0.63%, S:0.34% Hosszúkás henger alakú, fekete színű ólom-üveggyöngy, spirális rácsurgatott, domború, zöld színű bordázattal díszítve / / (32. kép, 17. ábra) M Ez esetben jó volt az előzetes meglátás, a nagyobb ólomtartalom a gyöngy díszítő színezésében található. 32. kép 17. ábra Si:19.92%, Pb:15.86%, Na:2.52%, Cu:2.40%, Al:1.44%, Ca:1.15%, Fe:0.93%, Mg:0.70%, Cl:1.36%, P:0.69%
9 52. sír Gomba alakú, ónozott bronz fülesgomb / / ( kép, 18. ábra) M Az elektronmikroszkópos vizsgálat is ónbronz anyagú, öntéssel és finom kalapálással készült tárgyat mutatott. 33. kép 34. kép 57. sír 35. kép 18. ábra Cu:45.90%, Sn:29.15%, Pb:2.51%, Sb:1.27%, Mg:0.78%, P:0.33%, Si:0.23% Nyitott végű, kissé ovális alakú, ellapított háromszög átmetszetű, sárgaréz pántgyűrű / / ( kép, 19. ábra) M A vizsgálat egyéb ötvöző és szennyező fémektől mentes sárgarezet mutatott. (A spektrum értékei a 100%-ot csak a fémösszetevőket figyelembe véve adják.) 36. kép 37. kép
10 38. kép 19. ábra Cu:79.89%, Zn:20.11% 61. sír Rézhuzalból készült, visszapödrött végű karika / / ( kép, 20. ábra) M Valójában tiszta sárgaréz ötvözetből öntött és finom, hajlító kalapálással kialakított tárgyról van szó. (A spektrum értékei a 100%-ot csak a fémösszetevőket figyelembe véve adják.) 39. kép 40. kép 41. kép 20. ábra Cu:84.07%, Zn:15.93%
11 72. sír A legtöbb fémmellékletet tartalmazó sír leletei esetén törekedtünk arra, hogy minél több fajta tárgyat megvizsgáljunk, különös tekintettel a nagyszámú, különböző veretekre. 72.2/1. Stilizált madárfejet (bagoly) ábrázoló, felületén/hátterében aranyozott bronz, préselt záróveret / / ( kép, ábra) M A veret alapanyaga sárgaréz, amelynek spektrumát az erősebb nagyítású 45. kép 1 pontjához tartozó 21. ábra mutatja. A megmaradt bevonat (45. kép 2 pont) azonban nem aranyozott, hanem ónozott (22. ábra). 42. kép 43. kép 44.kép 45. kép 21. ábra (1 pont) 22. ábra (2 pont) Sn:4.36%, Cu:84.45%, Zn:11.19% Sn:60.94%, Cu:37.64%, Zn:1.43% 72.2/2. Aranyozott bronz, csüngős ingnyakdísz alsó tagja / / ( kép, ábra) M A tárgy alapanyaga tiszta sárgaréz (47. kép, 23. ábra). Amennyiben volt is rajta bevonat, az jórészt már lekopott és nem arany-, hanem nagy ólomtartalmú volt, ahogy erről a 49. kép 1-el jelölt kis fehér foltjának spektruma (24. ábra) tanúskodik. A tárgy felszínén többszörös, közepesen erős alakítás nyomai láthatóak. 46. kép 47. kép 23. ábra Cu:80.38%, Zn:19.62%

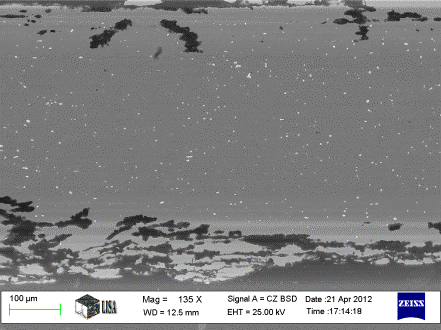

12 48. kép 49. kép 24. ábra Cu:44.44%, Pb:44.21%, Zn:11.35% 72.2/3. Megnyúlt csüngőtagú csüngős veret / / (50. kép) M A két részből álló veret szürkés színű, alsó tagjának ( kép) alapanyaga (25. ábra) és erősen oxidált, megkopott bevonata (26. ábra) is nagy óntartalmú bronz, azzal a különbséggel, hogy az alapanyag némileg több ónt és cinket tartalmaz. 50. kép 51. kép 52.kép 25. ábra (1 pont) 26. ábra (2 pont) Cu:41.21%, Sn:46.92% Zn:8.47%, Pb:1.06%, P:2.35% A sárgább színű felső rész alacsony cinktartalmú sárgaréz. Cu:66.34%, Sn:31.22% Zn:1.59%, Pb:0.85% 53. kép 54. kép 27. ábra Cu:86.19%, Zn:8.15%, Sn:3.83%, Pb:1.83%
13 72.2/6. Ón-ólom bevonatú bronz, csüngős ingnyakdísz felső tagja / / (55. kép) M Az előző vizsgálatnál bemutatott két tagú veret (72.2/3.) felső tagjához nagyon hasonló, azonos funkciójú leletet részletesebben is megvizsgáltunk. Az alacsony óntartalmú réz alapanyagon (57. kép 1 pont, 28. ábra) néhol megmaradt bevonat (57. kép 2 pont, 29. ábra) csak annyiban különbözik az alapanyagtól, hogy kismértékben nagyobb az ón-, illetve valamivel kisebb az arzén-tartalma. 55. kép 56. kép 57.kép 28. ábra (1 pont) 29. ábra (2 pont) Cu:83.47%, Zn:8.54%, Sn:3.80% As:2.84%, Pb:1.35% Cu:84.59%, Zn:7.69%, Sn:4.84% As:1.61%, Pb:1.28% 72.2/13. Bronzlemezből préselt kerek ingnyakveret / / ( kép, 30. ábra) M A 72.2/3. felső tagjával és a 72.2/6. ingnyakdísszel azonos méretű, alakú és jellegű leletet főként összehasonlító vizsgálati szempontból választottuk ki. Az átlagos elemspektrum (30. ábra) minimális ón-tartalmú, illetve alacsony ólom- és arzéntartalmú Cu-Zn ötvözetet mutatott. 58. kép 59. kép 30. ábra Cu:76.41%, Zn:18.35%, Pb:2.04%, As:2.32%, Sn:0.87%
14 72.3. Bronzból öntött, nyomottgömb alakú fülesgomb / / ( kép, 31. ábra) M Az fülesgombhoz képest kevesebb szennyezőt tartalmazó ónbronzból, de hasonlóan öntéssel és finom kalapálással készült tárgy. 60. kép 61. kép 62. kép 31. ábra Cu:83.10%, Sn:14.14%, Zn:2.75% Zárt, ónozott bronz fejesgyűrű / / ( kép, ábra) M Az ónbronzból készült gyűrű felülete nagyrészt oxidált (66. kép 1 pont) amelynek zömében ón-oxidból álló réteg spektrumát a 32. ábra mutatja. A megmaradt eredeti bevonatú felület ónozott bronz anyagának (66. kép 2 pont) spektruma a 33. ábrán látható. 63. kép 64. kép 65.kép
15 66. kép 32. ábra (1 pont) 33. ábra (2 pont) Sn:40.70%, Cu:2.80%, Zn:4.84% Si:2.34%, Mg:1.68%, Pb:0.25% P:1.91%, O:32.29% Cu:62.40%, Sn:33.77%, Zn:2.38% Pb:1.09%, P:0.36% Nyitott, egymásra hajlított végű, hosszanti irányban bordázott, bronzból készített pántgyűrű / / ( kép, 34. ábra) M Többszörösen, erősen alakított réz-cink-ón ötvözet (bronz). 67. kép 68. kép 69. kép 34. ábra Cu:82.64%, Zn:9.13%, Sn:6.45%, Pb:1.78% Négyzet alakú, aranyozott ezüst övveret / / ( kép, ábra) M A veret gyakorlatilag tiszta ezüst alapfémből, illetve nagy aranytartalmú bevonatból áll. Az alapfém (72. kép) spektrumát a 35. ábra, a bevonatét (73. kép) a 36. ábra mutatja.

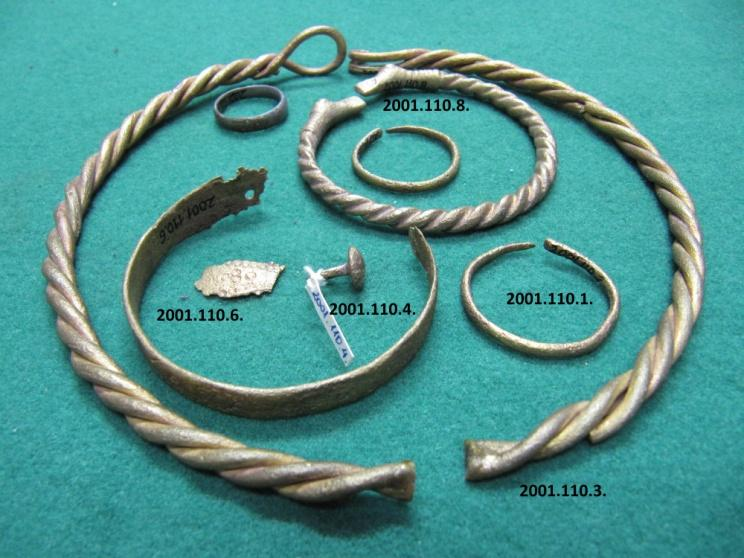

16 70. kép 71. kép 72.kép 108. sír 35. ábra 73. kép 36. ábra (73. kép 1 pont) Ag:95.67%, Cu:4.33% Au:73.45%, Ag:24.82%, Cu:1.73% Zárt, ezüst pántgyűrű / / ( kép, 37. ábra) M Valójában ón-ólom bevonatú réz-cink ötvözet a gyűrű anyaga. A gyűrű egy részén lekopott a bevonat, erről a sárgaszínű területről vett spektrum 75.64% rezet, 10.29% ónt, 7.17% cinket és 6.90% ólmot mutatott sír 74. kép 75. kép 37. ábra Cu:22.50%, Sn:41.41%, Zn:7.16% Pb:25.59%, Fe:1.96% Bronz pántgyűrű töredéke / / ( kép, ábra) CS Az elektronmikroszkópos vizsgálatnak a gyűrű egy letört kis darabjából készített csiszolatot vetettük alá. A gyűrű anyaga több helyen erősen oxidált réz, ólombevonattal. A 79. kép erős nagyításán látható 1 pont a gyűrű alapanyagát pontban felvett elemspektruma a 38. ábrán a 2 pont pedig a bevonatot spektrum a 39. ábrán jelzi.
17 76. kép 77. kép 78.kép 79. kép 38. ábra (1 pont) 39. ábra (2 pont) Cu:90.61%, Zn:5.01%, Pb:3.57%, Fe:0.81% Cu:4.86%, Zn:1.93%, Pb:93.20% 143. sír Szőlőfürttel és két pár gyöngykoszorúval díszített fehérbronzból öntött fülbevaló / / ( kép, ábra) M A SEM-EDAX vizsgálat alapján ez valójában egy ezüstbevonatú, öntött réz fülbevaló. Az alapfém spektrumát a 40. ábra, az ezüstbevonatét a 41. ábra mutatja. 80. kép 81. kép 82. kép 83. kép 40. ábra 41. ábra Cu:97.82%, Zn:2.18% Ag:84.84%, Cu:13.19%, Zn:1.97%
18 174. sír Nagyméretű, nyitott végű, bronzhuzalból hajlított, ovális karikaékszer / / ( kép, 42. ábra) M Eredetileg valószínűleg öntött, talán alakított, de egyenetlen, erősen korrodált felszínű sárgaréz ötvözet. 84. kép 85. kép 86. kép 42. ábra Cu:85.52%, Zn:12.48%, Sn:2.00% Nagyméretű, nyitott, kissé elhegyesedő végű, bronzdrótból hajlított, tojásdad alakú karika / / ( kép, 43. ábra) M Az előző tárggyal anyagában, jellegében szinte teljesen egyező karika. 87. kép 88. kép 89. kép 43. ábra Cu:85.43%, Zn:12.09%, Sn:2.48%
19 Zárt fejesgyűrű / / ( kép, ábra) M A minden bizonnyal öntéssel készült bronzgyűrű fejrészének felületén a SEM-EDAX vizsgálat ón-ólom bevonatot mutatott ki. Az alapanyag átlagspektrumát a 44. ábra, a bevonatét a 45. ábra mutatja. 90. kép 91. kép 180. sír 44. ábra 45. ábra Cu:82.88%, Sn:9.57%, Pb:7.55% Cu:11.09%, Sn:69.67%, Pb:16.67%, P:2.56% Nyitott, kissé lekerekített végű, tojásdad alakú, bronz pántgyűrű töredékei / / CS Az eltört gyűrű végéből levágott mintából csiszolatot készítettünk. A SEM-EDAX vizsgálat ( kép, ábra) alacsony óntartalmú rézötvözetet mutatott alapanyagként, amelynek átlagspektruma 88.12% rezet, 8.05% ónt, 1.32% ólmot, 1.23% nikkelt, 0.7% kenet és 0.57% vasat mutatott. Az erősebb nagyítású képeken jól látható, hogy az alapfém kétféle, zárvánnyal szennyezett nagy számban. A 95. képen sötétebb színű, elnyújtott zárvány (1 pont) gyakorlatilag réz-szulfid (46. ábra), a még apróbb fehér foltok (2 pont) pedig ólomzárványok (47. ábra). 92. kép 93. kép 94. kép
20 95. kép 46. ábra (1 pont) 47. ábra (2 pont) Cu:69.89%, S:24.72%, Fe:5.39% Pb:88.25%, Cu:11.75%, A minta optikai mikroszkópos vizsgálata ( kép) alátámasztja a SEM-EDAX vizsgálat megállapításait. A nagyobb réz-szulfid zárványok alakja a közepesen erős alakítás jellemző irányába nyúlt meg, az ólomzárványok pedig homogén eloszlásban széttöredeztek sír 96. kép 97. kép Bronz pántgyűrű töredékei / / CS Ezt a mintát főként az előző pontban tárgyalt pántgyűrű töredékkel való összevetés okán vizsgáltuk, mivel külsőre nagyon hasonló leletekről van szó. A SEM vizsgálat ( kép, ábra) az előzőnél tisztább réz alapanyagot mutatott, amelynek átlagos elemspektrumát a 48. ábra mutatja. Mindazonáltal ezen gyűrűtöredék a csiszolatának vizsgálatakor is találtunk gyakorlatilag a teljes keresztmetszetben elszórt, apró ólomzárványokat ( kép). A 101. képen lévő, 1-el jelölt zárvány pontbéli elemspektrumát a 49. ábra mutatja. 98. kép 99. kép 100. kép
21 48. ábra 101. kép 49. ábra (1 pont) Cu:96.14%, Zn:1.96%, Pb:1.90% Cu:11.12%, Zn:0.37%, Pb:88.51% Az optikai mikroszkópos vizsgálat ( kép) is rámutatott arra, hogy a pántgyűrű csiszolatait hozzá hasonlítva, ez esetben kevesebb réz-szulfid zárványt találtunk. Az újrakristályosodott szerkezetet nagyrészt a korábbi csiszolatoknál tapasztaltaknál jóval nagyobb, akár tízszer akkora átmérőjű szemcsék alkotják. Az apró, gömbös ólomzárványok melegalakítást sugallnak sír 102. kép 103. kép A karikaékszereket tekintve ez relatíve gazdag sírnak nevezhető, ezért innen öt tételt is vizsgálat alá vontunk (104. kép). Köztük kettő esetében mintát is vágtunk le és csiszolatot készítettünk ( és ). A vizsgálatok szempontjából a sírhely exkluzivitását jelenti, hogy az egész temetőt tekintve egyedi ( ), ugyanakkor tipikus ( és ) tárgyak is előfordultak itt kép
22 Nyitott végű, bronzhuzalból hajlított egyszerű karikaékszer / / ( kép, 50. ábra) M Minden bizonnyal öntött és kalapálással kialakított sárgaréz ötvözetből készült ékszer. A pontban tárgyalt huzalkarperechez hasonlít, de több réztartalommal és kevesebb szennyezővel kép 106. kép 50. ábra Cu:82.58%, Zn:17.42% Három bronzszálból sodrott, hurkos-kampós záródású nyakperec / / CS Az egyik szál keresztirányú csiszolatának SEM-EDAX vizsgálata ólomzárványokkal nagyjából homogénen teleszórt sárgaréz alapanyagot mutat (107. kép átlagspektrum: 51. ábra). Az erősebb nagyítású képen (108. kép) jól láthatóak a világos színű ólomzárványok (elemspektrum: 52. ábra) kép 108. kép 51. ábra 52. ábra Cu:80.16%, Zn:11.36%, Pb:8.48% Cu:5.37%, Zn:2.02%, Pb:92.60%
23 Az optikai mikroszkópos felvételeken ( kép) szintén jól látszanak a zárványok. Anyagszerkezete a pontban tárgyalt karikáéval rokon, ez esetben is az ólomzárványok alakjából ítélve enyhébb alakítás majd lágyítás történt kép 110. kép Lapított fejű, gomba alakú bronz fülesgomb / / ( kép, 53. ábra) M A gomb alacsony óntartalmú sárgarézből készült öntéssel, majd utólagos finom kalapálással. Anyagát tekintve némileg különbözik az inkább ónbronzból készült és pontban tárgyalt fülesgomboktól, de készítési, alakítási technikájában hasonló hozzájuk kép 112. kép 53. ábra Cu:81.39%, Zn:14.81%, Sn:3.80% Pontkörös díszű, kikerekedő végű, bronz lemezkarperec / / CS Formáját, díszítési technikáját tekintve egyedi darab a temető karperecei között. A tárgy eredetileg letört darabkájából csiszolatot is készítettünk (keresztmetszete a 113. képen). A SEM-EDAX vizsgálat szerint anyaga sárgaréz (a 114. kép átlagspektruma: 54.ábra), amely erősen korrodált. Az erősebb nagyítású képeken ( kép) szövetszerkezetében az alakítás iránya szerint ellapult és sorba rendeződött réz-szulfid zárványok (115. kép 1 pont, pontbéli spektrum: 55. ábra), illetve apróbb fehér foltokként ólom-szennyeződések (115. kép 2 pont, pontbéli spektrum: 56. ábra) figyelhetők meg kép 114. kép 54. ábra Cu:79.08%, Zn:16.83%, Sn:1.78%, Pb:1.67%, S:0.64%
24 115. kép 55. ábra (1 pont) 56. ábra (2 pont) Cu:77.87%, Zn:1.73%, S:20.40% Cu:6.00%, Zn:1.78%, Pb:92.22% Az optikai mikroszkópos vizsgálat képei közül a 116. képen a kovácsoló alakítás jellege látható, míg az erősebb nagyítású 117. képen a lágyított szövetszerkezet és a réz-szulfid zárványok figyelhetők meg. Készítési technikája emlékeztet a pontban tárgyalt, szintén sárgaréz karikáéra kép 117. kép Sodrást utánzóan öntött, bronz állatfejes karperec / / ( kép, 57. ábra) M Az állatfejes karperecek a homokmégyi köznépi temető legjellegzetesebb darabjai, hat karperecből köztük háromnál tapasztalható sodrást utánzó motívum hármat válogattunk a vizsgálandó tárgyak közé (lásd még a 15. sír két karperece). Ennek a karperecnek az anyaga abban különbözik az említett, két vizsgált másikétól, hogy némileg kevesebb a cink-tartalma és elszórt ólomszennyeződés helyett kis mennyiségben ón jelenik meg ötvözőként. A tárgy kialakítására ugyanúgy az öntés és utólagos finom kalapálással történő alakítás volt jellemző kép 119. kép 57. ábra Cu:82..26%, Zn:10.13%, Sn:7.61%
25 IV. Vasbárd vizsgálata A temető bőséges fémanyagából eredetileg 11 tárgyat választottunk ki vizsgálatra, köztük hét nyílhegyet, két késdarabot, egy vasbárdot, illetve egy in situ kiemelt, vasmerevítéses tegezpálcáiból leválasztott darabokat. A restaurált leletek közül sajnos azonban csak a vasbárd esetén találtunk vizsgálható, fémes szövetet, a többi tárgy teljesen, jellegzetes réteges szerkezetben átrozsdásodott, ahogy az a 120. képen látható vaskés (91. sír 2. / /) és a 121. képen látható nyílhegy (103. sír 1. / /) töretén is megfigyelhető. 4. sír 120. kép 121. kép 4.2. Vasbárd / / (122. kép) CS A vasbárdot a legvastagabb keresztmetszeténél, a köpűjének közelében vágtuk ketté és alakítottunk ki keresztmetszeti csiszolatot (123. kép) kép 123. kép A csiszolt, polírozott, majd nithallal maratott csiszolatot elektronmikroszkóppal, mikroszondával (EDS) és optikai mikroszkóppal is megvizsgáltuk, illetve keménységméréseket is végeztünk. Az elektronmikroszkópos vizsgálatnál három rétegben öt területet jelöltünk ki felvételek készítésére (124. képen nagybetűkkel jelölt területek), illetve az optikai mikroszkópos vizsgálat ezen rétegek (A, B-D, C-E) szerint történt.
26 124. kép A 124. kép állása amely a keresztmetszetet a bárd egyik oldalára lefektetett állapotában mutatja szerinti felső réteg jobb sarkáról (A) készült SEM-képeket a képek mutatják. A képeken ferrit-perlites szövetszerkezet látható, mintegy %-os karbontartalom mellett. A ferrit (sötétebb területek) alakja Widmanstätten-jellegre emlékeztet, amelynek jellegzetessége az ausztenites átalakuláskor a perlitszemcsék határán keletkező ferritháló, illetve a relatíve lassú, a szabad levegő hatásától csak egész kis mértékben gyorsabb lehűlés eredményeként a perlitszemcsék belseje felé kialakult ferrit-tűk jeleznek. A világosabb területek által jelzett perlit, amely a ferrit és vas-karbid (cementit) eutektoidja, kissé szferoidites jellegű, lemezes szerkezetű, amely néhol kilágyult (szeplőszerű pontok), néhol nem (durva vas-karbid). Szferoidites szövet az anyag többszöri hevítése, majd hűlése közben keletkezhet, aminek következtében a perlit cementit lemezei lassan, szakaszosan feloldódnak majd a maradék csírára újra kiválnak. Ha mindez mellé kovácsolás is járul, akkor az összetöredezett cementit-lemezek csíraként is megjelenhetnek. Mindazonáltal az ebből a rétegről (a 124. képen 1-el jelzett területről) készült optikai mikroszkópos kép (127. kép) alapján is többször átkovácsolt és szabadon tehát nem vizes közegben hűlt anyagról van szó, amelynél a már említett mégis kissé gyorsabb hűlés arra vall, hogy eredetileg vékonyabb, lemezszerű réteg lehetett. Erősíti mindezt az is, hogy ezt az egyébként inhomogén egyes területeken szinte csak ferrit látható - réteget elég erős határvonal választja el a következőkben tárgyalandó többi rétegtől (128. kép a 124. kép 2- vel jelzett területéről) kép 126. kép

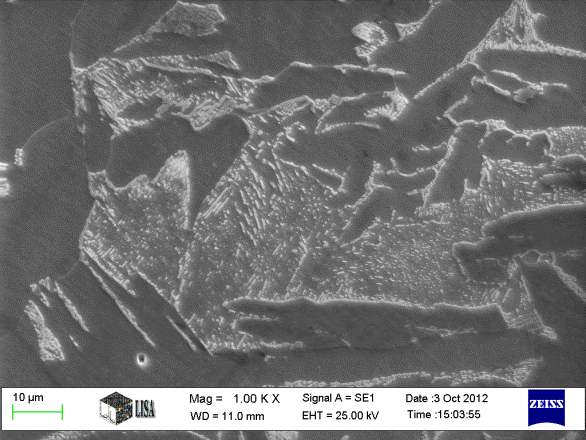

27 127. kép 128. kép A minta középső rétegéről (B-D) készült elektronmikroszkópos képeken tisztán ferrites szövetszerkezet látható. Magas hőmérsékletről lassan hűlő anyagról tanúskodik a B területen készült 129. képen látható µm átmérőjű, durva szemcsés ferrit. A réteg közepe megmaradt finomszemcsésnek (128. kép alsó széle), mert a kovácstűz közvetlen hőhatása nem a teljes keresztmetszetében érte a réteget ugyanolyan mértékben. A középső réteg másik végéről készült SEM-képen (130. kép) szintén ferrites szerkezet figyelhető meg, csak elvétve egy-egy kisebb perlit-folttal kép 130. kép A 124. kép csiszolatának alsó rétege esetében is két területről készültek SEM-képek. A 131. kép és az erősebb nagyítású 132. kép a C területet mutatja be. A réteg jobb szélén inhomogén, ferrit-perlites szövetszerkezet tapasztalható, de kevesebb ( %) perlittel, mint az A területen kép 132. kép

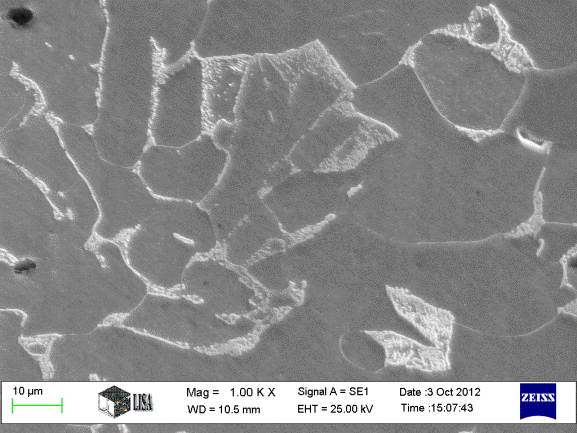

28 A réteg másik széléről ( E terület) készült SEM-képen (133. kép) viszont gyakorlatilag tiszta, nagyon durva szemcséjű ferrit látható, a szemcsehatáron minimális perlittel. A 3-mal jelzett területről készült optikai mikroszkópos felvétel (134. kép) szintén nagyon kicsi karbontartalmú, nagy szemcseméretű, homogén ferrites, magas hőmérsékleten kovácsolt szövetszerkezetet mutat kép 134. kép A bárd tehát jellegzetes, réteges szerkezetű, valószínűleg egy lapított buca többszöri összehajtogató kovácsolásával készült 1. A középső rétegben nagyjából V-alakban rendeződött, ellapult, zárványok figyelhetők meg, az anyag széléhez képest nagyobb számban. A csiszolatnak a felállított bárd vágóélének alja felé eső szélén (D-E) több alakítás nyoma található, mint a szemközti, a vágóél teteje felé eső szélen (A-B-C). A vasbárd csiszolatán talált zárványok jól megfigyelhetők a 135. képen és az erősebb nagyítású 136. képen. Egy zárványról készített átlagspektrum pedig az 58. ábrán látható. Sajnos a magas klórtartalom arról tanúskodik, hogy a restaurálás alkalmával használt marószer megzavarja a zárvány spektrumát, így mindössze annyi következtethető, a többi elem arányából, hogy inkább vas-oxid zárványról lehet szó, mint az ilyenkor gyakoribb Fe- Ca-szilikátos salakzárványról kép 136. kép 58. ábra Fe:52.02%, O:32.08%, Si:0.98%, Ca:0.63%, Cl:14.29% 1 Ehhez hasonló technikáról ábra, illetve részletesebben BUCHWALD (1995) p.280 és PLEINER (2006) p.209.
29 A szövetelemek keménységmérésekor - mivel a ferrites területek között a szemcseméret változás nem okoz jelentős keménységváltozást - a 124. kép felső és középső rétegének két szélén mértünk értékeket. A mérést 1 kg-os terheléssel Vickers gyémántgúlával végeztük. Ezzel a módszerrel lokálisan is könnyen vizsgálható a szöveti elemek keménysége. A terhelőerő értékét azonban magasabbra választottuk, mint a szokásos értékek, hogy a szövetre jellemző átlagot kapjunk. A mérésnél szem előtt tartottuk az anyagvizsgálati szabványok előírásait. Ez alapján a ferrites területek keménysége 125HV1 a perlites területeké 171HV1. Az értékek acélszerű anyag viszonylatában relatíve kicsik, ami a kis karbontartalom és a közel egyensúlyi szövetelemek következménye. A két eltérő szövetelem közötti kis különbség a ferritháló kedvező mechanikai viselkedésével magyarázható. Ha a perlitkolóniákat összefüggő ferritháló borítja, akkor a ferrit-perlites szövet sokkal könnyebben alakítható kovácsolással, mint a ferrithálót nem tartalmazó acélok, vagy acélszerű termékek. V. Összefoglalás Archeometriai tanulmányunkban Homokmégy-Székes századi temetőjéből származó fémleletek anyagainak definiálására, mikroszerkezetére, illetve lehetőség szerint előállítási technológiájára fókuszáltunk. A III. fejezet nemvas fémből készült tárgyai általában sárgaréz vagy ónbronz alapanyagúak, esetleg Cu-Zn-Sn-ötvözetek. Megfigyelhető, hogy az egyes jellegű tárgyak gyakran ugyanolyan alapanyagból készültek (pl. állatfejes karperecek sárgarézből, fülesgombok bronzból, fejesgyűrűk ónbevonatos bronzból). Több esetben, főleg sárgaréz alapanyagnál, tapasztaltunk aránylag homogén eloszlásban, apró foltokként alapanyagból (ércből) származó ólomzárványokat, esetenként elnyúlt réz-szulfid zárványokat. Általános technológiai jellemző volt az öntés utáni finom, vagy közepesen erős kalapálással, kovácsolással történő elkészítés, illetve rendszeresen tapasztaltunk nagy ón és/vagy ólomtartalmú bevonatokat. Két vizsgált ezüst veret esetén aranybevonatot, egy rézfülbevaló esetén ezüstbevonatot állapítottunk meg. Ugyanakkor valószínű, hogy egyes ékszereknél például a fejesgyűrűk esetén ónbevonatot alkalmaztak ezüsthatás keltése céljából (Andrew Oddy: Az ón a szegény ember ezüstje. ). A bronztárgyak ónozására az avar kori bronzművességnél is találunk párhuzamokat. 2 A vastárgyak közül sajnálatos módon metallográfiailag egyedül vizsgálható bárd esetében éppen ezért minél részletesebb vizsgálatra törekedtünk. Réteges, néhol szferoidites, illetve Widmanstätten-jellegű ferrit-perlites, relatíve kis keménységű szerkezetéhez hasonlót korábbi, avar vastárgyak (ásópapucs, vaslánc, kések), illetve szkíta vasfegyverek (csákány, balta, lándzsa) vizsgálatánál is tapasztaltunk. 3 2 Lásd KÖLTŐ (1982) és SZŐKE-LUKÁCS (1992) 3 Az avar-kori tárgyak vizsgálatáról TÖRÖK-KOVÁCS (2009 és 2011), a szkíta vasfegyverek jelen tanulmány megírásakor még publikálatlan szakmai jelentés formájában TÖRÖK-BARKÓCZY-KOVÁCS (2012)
30 V. IRODALOM BUCHWALD, V.F. (2005): Iron and steel in ancient times. Historisk-filosofiske Skrifter 29, Copenhagen KÖLTŐ L. (1982): Avar kori bronztárgyak röntgenemissziós analízise. X-ray Emmission Analysis for Bronze objects from the Avar age. Somogyi Múzeumok Közleményei 5 p PLEINER, R. (2006): Iron In Archaeology. Early Medieval Blacksmiths. Archeologickỳ Ústav AV ČR, Praha, SZŐKE Á.- LUKÁCS Z. (1992): Ónozott avar kori bronztárgyak. Beszámoló az ónozott bronzok tisztításához végzett vizsgálatok eredményéről. Múzeumi Kutatások Csongrád Megyében, p TÖRÖK B. KOVÁCS Á. (2009): Avar vastárgyleletek szövetszerkezetének elektronmikroszkópos vizsgálata. Examinations of metallographic structure of Avar iron finds by electron microscope; XI. Bányászati, Kohászati és Földtani Konferencia kiadványa, Máramarossziget, Erdélyi Magyar Műszaki Tudományos Társaság, p TÖRÖK B. KOVÁCS Á. (2011): Materials Characterization of Iron and Slag Finds of the Early Medieval Avar Metallurgists; Proceedings of the 15th International Metallurgy & Materials Congress (11-13 November 2010), Istanbul, p
Carmen miserabile A tatárjárás magyarországi emlékei. Tanulmányok Pálóczi Horváth András 70. születésnapja tiszteletére
Carmen miserabile A tatárjárás magyarországi emlékei Tanulmányok Pálóczi Horváth András 70. születésnapja tiszteletére Carmen miserabile A tatárjárás magyarországi emlékei Tanulmányok Pálóczi Horváth
RészletesebbenA nagytermi gyakorlat fő pontjai
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2008/09 Fe-C állapotábra Dr. Reé András ree@eik.bme.hu Fe-C 1 A nagytermi gyakorlat fő pontjai A Fe-C állapotábra felépítése Stabil (grafit) rendszer Metastabil
RészletesebbenKora középkori gepida kard archeometallurgiai vizsgálata
Kora középkori gepida kard archeometallurgiai vizsgálata A vizsgálatot végezte: Dr. Török Béla, okl. kohómérnök, archeometallurgus, egyetemi docens, történelem szakos tanár, Miskolci Egyetem Metallurgiai
RészletesebbenKétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók
RészletesebbenNanokeménység mérések
Cirkónium Anyagtudományi Kutatások ek Nguyen Quang Chinh, Ugi Dávid ELTE Anyagfizikai Tanszék Kutatási jelentés a Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal támogatásával az NKFI Alapból létrejött
Részletesebben(C) Dr. Bagyinszki Gyula: ANYAGTECHNOLÓGIA II.
HŐKEZELÉS Hőkezelés az anyagok ill. a belőlük készült fél- és készgyártmányok meghatározott program szerinti felhevítése hőntartása lehűtése a mikroszerkezet ill. a feszültségállapot megváltoztatása és
RészletesebbenAz ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:
Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,
RészletesebbenFémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány
Fémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás
RészletesebbenKORA KÖZÉPKORI GEPIDA KARD ARCHEOMETALLURGIAI VIZSGÁLATA
337 Abstract KORA KÖZÉPKORI GEPIDA KARD ARCHEOMETALLURGIAI VIZSGÁLATA ARCHAEOMETALLURGICAL INVESTIGATIONS OF AN EARLY MEDIEVAL GEPIDIC SWORD TÖRÖK BÉLA 1, KOVÁCS ÁRPÁD 2 1 Miskolci Egyetem Metallurgiai
RészletesebbenAcélok nem egyensúlyi átalakulásai
Acélok nem egyensúlyi átalakulásai Acélok egyensúlyitól eltérő átalakulásai Az ausztenit átalakulásai lassú hűtés Perlit diffúziós átalakulás α+fe 3 C rétegek szilárdság közepes martensit bainit finom
RészletesebbenAnyagismeret. 3. A vas- karbon ötvözet
Anyagismeret 3. A vas- karbon ötvözet A fémek és ötvözetek szerkezete Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
RészletesebbenSzilárdságnövelés. Az előkészítő témakörei
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés
RészletesebbenLaborgyakorlat. Kurzus: DFAL-MUA-003 L01. Dátum: Anyagvizsgálati jegyzőkönyv ÁLTALÁNOS ADATOK ANYAGVIZSGÁLATI JEGYZŐKÖNYV
ÁLTALÁNOS ADATOK Megbízó adatai: Megbízott adatai: Cég/intézmény neve: Dunaújvárosi Egyetem. 1. csoport Cég/intézmény címe: 2400 Dunaújváros, Vasmű tér 1-3. H-2400 Dunaújváros, Táncsics M. u. 1/A Képviselő
RészletesebbenA vizsgált anyag ellenállása az adott geometriájú szúrószerszám behatolásával szemben, Mérnöki alapismeretek és biztonságtechnika
Dunaújvárosi Főiskola Anyagtudományi és Gépészeti Intézet Mérnöki alapismeretek és biztonságtechnika Mechanikai anyagvizsgálat 2. Dr. Palotás Béla palotasb@mail.duf.hu Készült: Dr. Krállics György (BME,
RészletesebbenSzilárdság (folyáshatár) növelési eljárások
Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós
RészletesebbenHegeszthetőség és hegesztett kötések vizsgálata
Hegeszthetőség és hegesztett kötések vizsgálata A világhálón talált és onnan letöltött anyag alapján 1 Kötési módok áttekintése 2 Mi a hegesztés? Két fém között hő hatással vagy erőhatással vagy mindkettővel
Részletesebben7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)
7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:
RészletesebbenTovábbi, archeometriai módszerekkel vizsgálható régészeti leletek
További, archeometriai módszerekkel vizsgálható régészeti leletek Fémek Öntőformák Salak Üveg Festék Drágakövek Márvány Biológiai anyagok és még sokan, mások... Fémek Újkőkorban ismert: réz, arany - pl.
RészletesebbenANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI TANSZÉK
GYŐR ANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI Dr. Zsoldos Ibolya tanszékvezető GYŐR MUNKATÁRSAK Tudományos minősítéssel rendelkező oktató: 6 Mérnök: 5 PhD hallgató: 3 Kutató, projekt megbízással: 5 Hallgató, projekt
RészletesebbenVas- karbon ötvözetrendszer. Összeállította: Csizmazia Ferencné dr.
Vas- karbon ötvözetrendszer Összeállította: Csizmazia Ferencné dr. 1 Vas- Karbon diagram 2 Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
RészletesebbenKiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com
Kiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com Ólommentes környezetvédelem RoHS (Restriction of Hazardous Substances), [2002/95/EC] EU irányelv az ólom leváltásáról, 2006.
RészletesebbenTovábbi, archeometriai módszerekkel vizsgálható régészeti leletek - fémek
További, archeometriai módszerekkel vizsgálható régészeti leletek - fémek Fémek Öntőformák Salak Üveg Festék Habarcs Drágakövek Márvány Biológiai anyagok és még sokan, mások... 1 Fémek Előny : többször
RészletesebbenGesta XII (2013), Miskolci Egyetem, Metallurgiai és Öntészeti Intézet, 3515 Miskolc-Egyetemváros a
Gesta XII (2013), 56 66. SZKÍTA KORI VASFEGYVEREK MIKROSZERKEZETE ÉS KÉSZÍTÉSI JELLEMZŐI Török Béla a, Barkóczy Péter b, Kovács Árpád b, Gyucha Attila c, Gulyás Gyöngyi d a Miskolci Egyetem, Metallurgiai
RészletesebbenMérnöki anyagismeret. Szerkezeti anyagok
Mérnöki anyagismeret Szerkezeti anyagok 1 Szerkezeti anyagok Fémek Vas, acél, réz és ötvözetei, könnyűfémek és ötvözeteik Műanyagok Hőre lágyuló és hőre keményedő műanyagok, elasztomerek Kerámiák Kristályos,
RészletesebbenLézer hónolt felületek vizsgálata
Lézer hónolt felületek vizsgálata Dr. Czinege Imre, Csizmazia Ferencné Dr., Dr. Solecki Levente Széchenyi István Egyetem ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA 2008. Június 4-5. Áttekintés A lézer hónolás
RészletesebbenMérnöki anyagok Járműszerkezeti anyagok. Vas-karbon ötvözetrendszer Egyensúlyi átalakulások
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Mérnöki anyagok Járműszerkezeti anyagok Vas-karbon ötvözetrendszer Egyensúlyi átalakulások Dr. Hargitai Hajnalka (Csizmazia Ferencné dr.
RészletesebbenHősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén.
Hősokk hatására bekövetkező szövetszerkezeti változások vizsgálata ólommal szennyezett forraszanyag esetén. Készítette: Molnár Alíz Konzulensek: Dr. Szopkó Richárd, Dr. Gácsi Zoltán, Dr. Gergely Gréta
RészletesebbenCél: Az adott célterület bronzkori településeiről összehasonlító céllal alapadatbázis létrehozása roncsolásmentes módszerekkel
Barkóczy P. - Kovács Á. - P. Fischl K. - Molnár Z.: A bronzöntés bizonyítékai a BORBAS projekt (Borsod Region Bronz Age Settlements) által vizsgált lelőhelyeken A kutatás a TÁMOP-4.2.4.A/2-11/1-2012-0001
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenHőkezelő technológia tervezése
Miskolci Egyetem Gépészmérnöki Kar Gépgyártástechnológiai Tanszék Hőkezelő technológia tervezése Hőkezelés és hegesztés II. című tárgyból Név: Varga András Tankör: G-3BGT Neptun: CP1E98 Feladat: Tervezze
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenAnyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1316/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. 3533 Miskolc, Vasgyári
RészletesebbenAcélok és öntöttvasak definíciója
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÁTEDZHETŐ ÁTMÉRŐJÉNEK MEGHATÁROZÁSA Dr. Palotás Béla / Dr. Németh Árpád palotasb@eik.bme.hu A gyakorlat előkészítő előadás fő témakörei Az
RészletesebbenAz alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
RészletesebbenTANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?
RészletesebbenFémes szerkezeti anyagok
Fémek felosztása: Fémes szerkezeti anyagok periódusos rendszerben elfoglalt helyük alapján, sűrűségük alapján: - könnyű fémek, ha ρ 4,5 kg/ dm 3. olvadáspont alapján:
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a nyilvántartási számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. (3533 Miskolc, Vasgyári út 43.) akkreditált területe: I. Az akkreditált területhez
RészletesebbenAlakítás és hőkezelés hatása az acél szövetszerkezetére
Alakítás és hőkezelés hatása az acél szövetszerkezetére Újrakristályosodás Alacsony karbon tartalmú hidegen hengerelt acél szövetszerkezete (C=0,030 %, Mn=0,25%, S=0,035%, P=0,052%, q=60%) 660 C-on 2,5
RészletesebbenZáróvizsga szakdolgozat. Mérési bizonytalanság meghatározásának módszertana metallográfiai vizsgálatoknál. Kivonat
Záróvizsga szakdolgozat Mérési bizonytalanság meghatározásának módszertana metallográfiai vizsgálatoknál Kivonat Csali-Kovács Krisztina Minőségirányítási szakirány 2006 1 1. Bevezetés 1.1. A dolgozat célja
Részletesebben2009/3 ANYAGSZERKEZET-VIZSGÁLAT INVESTIGATION OF STRUCTURE
ANYAGSZERKEZET-VIZSGÁLAT INVESTIGATION OF STRUCTURE Zárványosság meghatározása klasszikus módszerekkel (Zárványok 2. rész) Determination of Inclusions by Classical Methods (Inclusions, Part 2) Szabó Andrea
RészletesebbenORDACSEHI-CSEREFÖLD KELTA TELEPÜLÉSÉRŐL SZÁRMAZÓ VASSALAK ÉS VASTÁRGYAK ANYAGVIZSGÁLATA ÉS KÉSZÍTÉS-TECHNOLÓGIAI VONATKOZÁSAI
23 ORDACSEHI-CSEREFÖLD KELTA TELEPÜLÉSÉRŐL SZÁRMAZÓ VASSALAK ÉS VASTÁRGYAK ANYAGVIZSGÁLATA ÉS KÉSZÍTÉS-TECHNOLÓGIAI VONATKOZÁSAI MATERIALS TESTING AND PRODUCTION TECHNOLOGY INVESTIGATION OF IRON TOOLS
RészletesebbenKÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA
. BUDAPESTINENSIS DE EÖTVÖS NOM. * KÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA különös tekintettel a mállási jelenségek kimutatására Készítette: Király Csilla: Környezettudomány MSc. I. évf. Mácsai Cecília:
RészletesebbenÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)
ÜVEG ÉS ÜVEGMÁZ (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) Üveg: különleges anyag Sajátos szerkezet: rövid távú rendezettség, röntgen-amorf, térhálós Oxigén atomok alkotják
RészletesebbenAz ipari komputer tomográfia vizsgálati lehetőségei
Az ipari komputer tomográfia vizsgálati lehetőségei Dr. Czinege Imre, Kozma István Széchenyi István Egyetem 6. ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA Cegléd, 2012. június 7-8. Tartalom A CT technika
RészletesebbenFÉMÖTVÖZETEK HŐKEZELÉSE
FÉMÖTVÖZETEK HŐKEZELÉSE ANYAGMÉRNÖK BSC KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET
RészletesebbenAkusztikus aktivitás AE vizsgálatoknál
Akusztikus aktivitás AE vizsgálatoknál Kindlein Melinda, Fodor Olivér ÁEF Anyagvizsgáló Laboratórium Kft. 1112. Bp. Budaörsi út 45. Az akusztikus emissziós vizsgálat a roncsolásmentes vizsgálati módszerek
Részletesebben2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat, keménységmérés
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat,
RészletesebbenACÉLOK MÉRNÖKI ANYAGOK
ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a
RészletesebbenAlumínium ötvözetek. hőkezelése. Fábián Enikő Réka
Alumínium ötvözetek hőkezelése Fábián Enikő Réka fabianr@eik.bme.hu Általános Al-ötvözet jellemzők T a b A Alakítható ötvözetek B Önthető ötvözetek Nemesíthető, kiválásosan keményedő ötvözetek Az alumínium
RészletesebbenEGYENLŐTLEN ALAKVÁLTOZÁS KIMUTATÁSA ÚJRAKRISTÁLYOSODOTT SZERKEZETBEN DETECT OF THE NON UNIFORM DEFORMATION IN RECRISATLLIZED STRUCTURE
EGYENLŐTLEN ALAKVÁLTOZÁS KIMUTATÁSA ÚJRAKRISTÁLYOSODOTT SZERKEZETBEN DETECT OF THE NON UNIFORM DEFORMATION IN RECRISATLLIZED STRUCTURE HRABÓCZKI EDINA, BARKÓCZY PÉTER Miskolci Egyetem, Anyagtudományi Intézet
RészletesebbenAnyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak
Vasötvözetek fémtana Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak 1 Vasötvözetek osztályozása Két alapvető csoport: 1. Acélok (0 % < C < 2,06 %) Hypo-eutektoidos acélok (C < 0,8 %) Eutektoidos
RészletesebbenMelegalakítás labor Melegalakítás labor. fajlagosan nagyobb szép felület,
Melegalakítás labor 1. Az alakítási technológiák felosztása fémfizikai alapokon Hidegalakítás: Pl.: lemezalakítási technológiák (mélyhúzás, hajlítás ), redukálás, húzás, előre- v. hátrafolyatás, zömítés
RészletesebbenAnyagszerkezet és vizsgálat. 4. Előadás: Vas-karbon ötvözetrendszer
SZÉCHENYI ISTVÁN EGYETEM Anyagismereti és Járműgyártási Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 4. Előadás: Vas-karbon ötvözetrendszer 2010. 10. 11. Dr. Hargitai Hajnalka (Csizmazia Ferencné dr.
RészletesebbenModern fizika laboratórium
Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid
RészletesebbenKörnyezet nehézfém-szennyezésének mérése és terjedésének nyomon követése
Környezet nehézfém-szennyezésének mérése és terjedésének nyomon követése Krisztán Csaba Témavezető: Csorba Ottó 2012 Vázlat A terület bemutatása Célkitűzés A szennyeződés jellemzése Mintavételezés Módszerek
RészletesebbenMAGYAR RÉZPIACI KÖZPONT. 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu
MAGYAR RÉZPIACI KÖZPONT 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu Tartalom 1. A villamos csatlakozások és érintkezôk fajtái............................5 2. Az érintkezések
RészletesebbenVas- karbon ötvözetrendszer
Vas- karbon ötvözetrendszer Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos, és szaggatott vonallal is fel vannak
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK
NYGTUDOMÁNY ÉS TECHNOLÓGI TNSZÉK nyagismeret 2008/09 célok hőkezelése dr. Németh Árpád arpinem@eik.bme.hu Törköly Tamás torkoly@gmail.com Ötvözetlen acélok 3 f.k.k. c3 1 t.k.k. hipoeutektoidosl EUTEKTOIDOS,
RészletesebbenTörténeti aranyozott ezüstfonalak készítéstechnikai vizsgálata
Történeti aranyozott ezüstfonalak készítéstechnikai vizsgálata Gherdán K., Weiszburg T., Járó M., Tóth A., Ratter K., Zajzon N., Bendő Zs., Varga G. és Szakmány Gy. 10 µm 100 µm Azonosíthatók-e a korabeli
Részletesebbena NAT /2013 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1586/2013 nyilvántartási számú akkreditált státuszhoz A Halászati és Öntözési Kutatóintézet Környezetanalitikai Központ Vizsgáló Laboratórium (5540
Részletesebbena NAT-1-1316/2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditálási ügyirathoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált
RészletesebbenMETALLOGRÁFIA. ANYAGMÉRNÖK BSC KÉPZÉS HŐKEZELÉSI ÉS KÉPLÉKENYALAKÍTÁSI SZAKIRÁNY SZAKIRÁNYOS TANTÁRGY (nappali/levelező munkarendben)
METALLOGRÁFIA ANYAGMÉRNÖK BSC KÉPZÉS HŐKEZELÉSI ÉS KÉPLÉKENYALAKÍTÁSI SZAKIRÁNY SZAKIRÁNYOS TANTÁRGY (nappali/levelező munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI
RészletesebbenMikroszkópos vizsgálatok
Imrik Zsófia Mikroszkópos vizsgálatok Holland festő, a XVII. századi Aelbert Cuyp modorában: Lovasok kocsma előtt, XVII. sz. (?) Magyar Képzőművészeti Egyetem Restaurátor Tanszék 20122013as tanév Mikroszkópos
RészletesebbenAnyagvizsgálatok. Fémtani vizsgálatok
Anyagvizsgálatok Fémtani vizsgálatok Cél: Az anyagok szövetszerkezetének, szemcsenagyságának, a zárványosság (nemfémes alkotók) stb. meghatározása A vizsgálatok a nagyítás szerint csoportosíthatók: makroszkópos
RészletesebbenA FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA Müller Melinda és Berta Márton Környezettan BSc és Környezettudomány MSc hallgatók Témavezető: Szabó
RészletesebbenGÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Szabványos acélok és öntöttvasak. Dr. Rácz Pál egyetemi docens
GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Szabványos acélok és öntöttvasak Dr. Rácz Pál egyetemi docens Budapest 2011. Az acélok jelölés rendszere Az MSZ EN 10027-1 szabvány új jelölési rendszert vezetett be
RészletesebbenGÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Könnyű- és színesfémek. Dr. Rácz Pál egyetemi docens
GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Könnyű- és színesfémek Dr. Rácz Pál egyetemi docens Budapest 2011. Az alumínium jellemzői Az alumínium a periódusos rendszerben a könnyűfémek között található meg a
RészletesebbenRéz és ötvözetei. Katt ide! Technikusoknak
Réz és ötvözetei Katt ide! Technikusoknak Tartalomjegyzék Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége Réz tulajdonságai Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. Kémiailag
RészletesebbenSOFIA BLAST KFT WWW.HOMOKFUVO.HU Tel.:06 20 540 4040
SOFIA BLAST KFT WWW.HOMOKFUVO.HU Tel.:06 20 540 4040 A technológia alapja, hogy magasnyomású levegővel különböző koptatóanyagot repítünk ki. A nagy sebességgel kilépő anyag útjába állított tárgy kopást
Részletesebben*, && #+& %-& %)%% & * &% + $ % !" #!$"" #%& $!#!'(!!"$!"%#)!!!*
! "#$% &'(&&)&&) % *'&"#%+#&) *, && #+& %-& %)%% & * &% + "#$%%(%((&,)' %(%(&%, & &% +$%,$. / $ %)%*)* "& 0 0&)(%& $ %!" #!$"" #%& $!#!'(!!"$!"%#)!!!* 1234 5151671345128 51 516 5 " + $, #-!)$. /$#$ #'0$"!
RészletesebbenA szerkezeti anyagok tulajdonságainak megváltoztatási lehetőségei. Szilárdság növelésének lehetőségei
A szerkezeti anyagok tulajdonságainak megváltoztatási lehetőségei Szilárdság növelésének lehetőségei A fémek tulajdonságainak megváltoztatási lehetőségei A fémek tulajdonságait meghatározza: az összetételük,
RészletesebbenANYAGISMERET I. ACÉLOK
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK ANYAGISMERET I. ACÉLOK Dr. Palotás Béla Dr. Németh Árpád Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus Hipereutektikus
RészletesebbenKÜLÖNLEGES FELÜLETŰ PERFORÁLT LEMEZEK. Keresés & Találat különleges
KÜLÖNLEGES FELÜLETŰ PERFORÁLT LEMEZEK Keresés & Találat különleges felület Alumínium Két oldalon eloxált, egy oldalon fóliázott DIN 240 szabvány szerint gyártva. Méretarány 1:1 Bemutatott lyukasztást lásd
RészletesebbenRÉSZLETEZŐ OKIRAT (3) a NAH /2014 nyilvántartási számú 2 akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (3) a NAH-1-1132/2014 nyilvántartási számú 2 akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: AGMI Anyagvizsgáló és Minőségellenőrző Zrt. Anyagvizsgálati Főmérnökség (1211
RészletesebbenTörök Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János. Fizikus Doktoranduszok Konferenciája Balatonfenyves,
Török Zsófia, Huszánk Róbert, Csedreki László, Kertész Zsófia és Dani János Fizikus Doktoranduszok Konferenciája Balatonfenyves, 2013.06.21-23 PIXE Particle Induced X-ray Emission Részecske indukált röntgenemissziós
RészletesebbenAnyagszerkezet és vizsgálat
SZÉCHENYI ISTVÁN EGYETEM Anyagismereti és Járműgyártási Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat,
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenOTKA T037390. Szakmai beszámoló. (Zárójelentés 2002-2005)
OTKA T037390 Szakmai beszámoló (Zárójelentés 2002-2005) 2 Bevezetés A kutatás célja, feladatai A hasznosításra nem kerülő REA-gipsz a salak és pernye anyagokkal és az ún. mosóvízzel együtt sűrű zagy formájában
RészletesebbenElektrokémia. A nemesfém elemek és egymással képzett vegyületeik
Elektrokémia Redoxireakciók: Minden olyan reakciót, amelyben elektron leadás és elektronfelvétel történik, redoxi reakciónak nevezünk. Az elektronleadás és -felvétel egyidejűleg játszódik le. Oxidálószer
RészletesebbenANYAGSZERKEZETTAN II.
ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. TANTÁRGYLEÍRÁS Anyagszerkezettan II. kommunikációs
RészletesebbenA metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram)
A metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram) A vas-karbon egyensúlyi diagram alapvető fontosságú a vasötvözetek tárgyalásánál. Az Fe-C ötvözetekre vonatkozó ismereteket általában kettős
RészletesebbenMikroszerkezeti vizsgálatok
Mikroszerkezeti vizsgálatok Dr. Szabó Péter BME Anyagtudomány és Technológia Tanszék 463-2954 szpj@eik.bme.hu www.att.bme.hu Tematika Optikai mikroszkópos vizsgálatok, klasszikus metallográfia. Kristálytan,
RészletesebbenJele:Ag. Rendszáma: 47
Jele:Ag Rendszáma: 47 Jellemzői: Az ezüst fehéren csillogó, jól nyújtható és hengerelhető nemesfém, amiből igen vékony lemezek és huzalok készíthetők. Kémiailag ellenálló, tiszta levegőben vagy vízben
RészletesebbenANYAGSZERKEZETTAN II.
ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET Miskolc, 2013. 1. TANTÁRGYLEÍRÁS
RészletesebbenEgyensúlyitól eltérő átalakulások
Egyensúlyitól eltérő átalakulások Egyensúlyitól eltérő átalakulások Az előzőekben láttuk, hogy az egyensúlyi diagramok alapján meg lehet határozni a kristályosodás, a fázis átalakulások stb. hőmérsékleteit.
RészletesebbenGépészet szakmacsoport. Porkohászat
1 Porkohászat Készült 2010-2011 években a Marcali, Barcs, Kadarkút, Nagyatád Szakképzés Szervezési Társulás részére a TÁMOP-2.2.3-09/1-2009-0016 azonosítószámú projekt keretében A porkohászat folyamatai
RészletesebbenAz alakítással bevitt energia hatása az ausztenit átalakulási hőmérsékletére
Az alakítással bevitt energia hatása az ausztenit átalakulási hőmérsékletére Csepeli Zsolt Bereczki Péter Kardos Ibolya Verő Balázs Workshop Miskolc, 2013.09.06. Előadás vázlata Bevezetés Vizsgálat célja,
RészletesebbenBÍRÁLAT. Szabó Péter János
BÍRÁLAT Szabó Péter János Intenzív alakítási és hőkezelési folyamatok mikroszerkezetre gyakorolt hatásának értelmezése visszaszórtelektron-diffrakcióval című MTA doktori értekezéséről A Szabó Péter János
RészletesebbenFe-C állapotábra ábra A Fe-C ötvözetek állapotábrája
41 Fe-C állapotábra Nagy ipari jelentőségük miatt a Fe C ötvözetek állapotábrája volt az első, amit a XX. század elején megszerkesztettek. Azóta az anyagszerkezeti ismeretek jelentősen bővültek, a mérőeszközök
RészletesebbenRÉSZLETEZŐ OKIRAT (3) a NAH /2014 nyilvántartási számú 2 akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (3) a NAH-1-0827/2014 nyilvántartási számú 2 akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: ÁEF Kft. Anyagvizsgáló Laboratórium 1112 Budapest, Budaörsi u. 45. 2) Akkreditálási
RészletesebbenTovábbi, archeometriai módszerekkel vizsgálható régészeti leletek - fémek
Fémek archeometriája régészeti vonatkozások, általános áttekintés; legfontosabb fémek, ötvözetek; nyersanyagok, salakok; a proveniencia azonosítási lehetőségei, korlátai, vizsgálati módszerek Archeometriai
RészletesebbenA réz és ötvözetei jelölése
A réz és ötvözetei jelölése A réz (Cuprum) vegyjele: Cu, neve Ciprus szigetének nevéből származik, amely már az ókorban fontos rézlelőhely volt. A réz folyamatosan 100%-ban újrahasznosítható anélkül, hogy
RészletesebbenCURCUMAE XANTHORRIZAE RHIZOMA. Jávai kurkuma gyökértörzs
Curcumae xanthorrhizae rhizoma Ph.Hg.VIII. Ph.Eur.8.3-1 01/2015:1441 CURCUMAE XANTHORRIZAE RHIZOMA Jávai kurkuma gyökértörzs DEFINÍCIÓ A jávai kurkuma Curcuma xantorrhiza Roxb. (C. xantorrhiza D. Dietrich)
RészletesebbenTARTALMI ÖSSZEFOGLALÓ
TARTALMI ÖSSZEFOGLALÓ Ezen referencia dokumentum a vasfémiparban használható legjobb elérhető technikákról (Best Available Technique = BAT) az Európai Tanács 96/61/EK számú irányelvének 16 (2) szakasza
RészletesebbenKötőanyagok habarcsok. a mikroszkóp rt?
Kötőanyagok habarcsok a mikroszkóp alatt: : mit, mivel, miért rt? Dr. rer. nat. Pintér Farkas Habarcsrendszerek vizsgálati módszerek Fizikai módszerek - nyomó-, húzószilárdság - porozitás (Hg-penetrációs
RészletesebbenAnyagtudomány - 11. Előadás. Acélok nem-egyensúlyi átalakulási diagramjai Izotermás és folyamatos hűtésű átalakulási diagramok
- 11. Előadás Acélok nem-egyensúlyi átalakulási diagramjai Izotermás és folyamatos hűtésű átalakulási diagramok 1 Az izotermikus átalakulási diagramok t 1 A túlhűtöttség hatása (K k és G hatása) T 1 C-görbe
RészletesebbenLABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA
LABORATÓRIUMI PIROLÍZIS ÉS A PIROLÍZIS-TERMÉKEK NÉHÁNY JELLEMZŐJÉNEK VIZSGÁLATA TOLNERLászló -CZINKOTAImre -SIMÁNDIPéter RÁCZ Istvánné - SOMOGYI Ferenc Mit vizsgáltunk? TSZH - Települési szilárd hulladék,
Részletesebben
