KÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "KÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA"

Róbert Szalai
7 évvel ezelőtt
Látták:

Készítette: Király Csilla: Környezettudomány MSc. I. évf.

1 . BUDAPESTINENSIS DE EÖTVÖS NOM. * KÉSŐ AVAR ÜVEGGYÖNGYÖK ÖSSZETÉTEL- VIZSGÁLATA különös tekintettel a mállási jelenségek kimutatására Készítette: Király Csilla: Környezettudomány MSc. I. évf. Mácsai Cecília: Környezettan BSc. III. évf. Témavezetők: Bajnóczi Bernadett PhD (MTA GKKI) Szabó Csaba PhD (ELTE, LRG) L RG * UNIV FAC ULTAS SCI. NAT. Környezettudományi Tudományos Diákköri Konferencia, Budapest, ANNO 1998 ELTE

2 ELŐADÁS VÁZLATA Bevezetés: üvegkészítésről, eddigi vizsgálati eredmények, üveg mállása, avarok rövid története Kutatási terület - Orosháza A gyöngyök jellemzői A gyöngyök kémiai összetétele Eredmények Összefoglalás

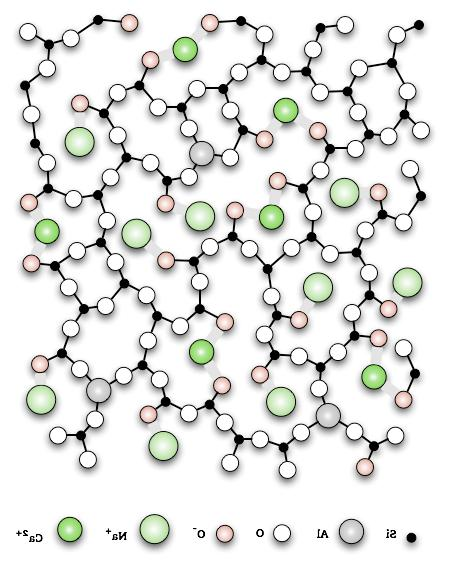

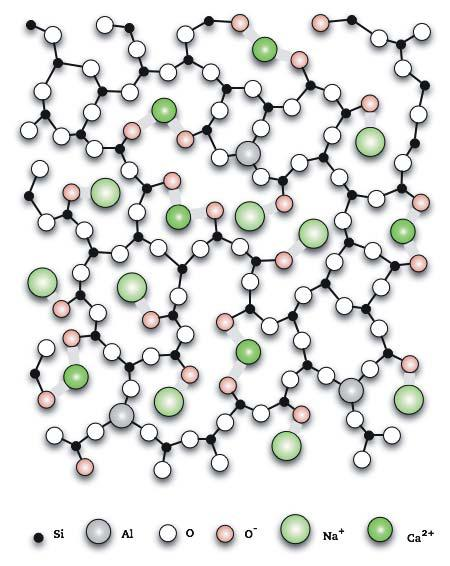

3 BEVEZETÉS: AZ ÜVEGKÉSZÍTÉSRŐL Szerkezete: Kvarc szerkezete Üveg szerkezete

4 BEVEZETÉS: AZ ÜVEGKÉSZÍTÉSRŐL Történeti ún. alapüveg típusok: - római: homok + mészkő + natúr szóda - mezopotámiai: homok + (mészkő) + sótűrő növény hamuja - kevert alkáli: homok+ mészkő+? (Na=K) - erdei: homok+ fahamu+ (mészkő)

5 BEVEZETÉS: AZ ÜVEGKÉSZÍTÉSRŐL Színezés: - vörös: Cu +, Fe 3+, Pb - zöld: Fe 2+, Cu 2+ - kék: Co 2+, Cu 2+ - fekete: Fe 3+ Mállás: Tourné és társai, 2008 <1mm Mállás sebessége függ: Mikrokörnyezet Üveg kémiai összetétel (alkáliák+ stabilizáló elemek)

BEVEZETÉS: AVAROK, KORÁBBI EREDMÉNYEK Avarok: -

http://www.historyonmaps.com/coloursamples/avarok.

Adrien, Tóth Mária kora és közép avar kori

6 BEVEZETÉS: AVAROK, KORÁBBI EREDMÉNYEK Avarok: kapcsolat megtartása keleti népekkel Korábbi eredmények: - Kora és közép avar kor Fórizs et al., Fórizs István, Nagy Géza, Pásztor Adrien, Tóth Mária kora és közép avar kori üveggyöngyök oxidok mezopotámiai római MgO 2-3 % 0,5-1 % K2O 1,5-2,5 % 0,6-1,15 % CaO 9-10,5 % 6-7 %

7 KUTATÁSI TERÜLET: OROSHÁZA Ásatás: - Bónum téglagyár, homokbánya - fülkesírok Vízáramlások iránya: ÉNy-DK É Geológiai háttér: - téglagyár: hidroeolikus agyagos lösz, - homokbánya: óholocén folyóvízi homok 10 m 1m Juhász, 1995 Less, 2007 Orosháza

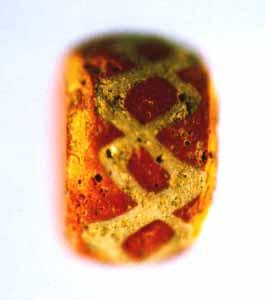

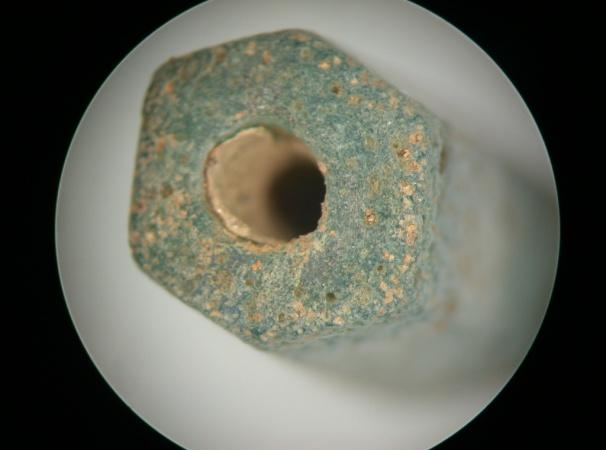

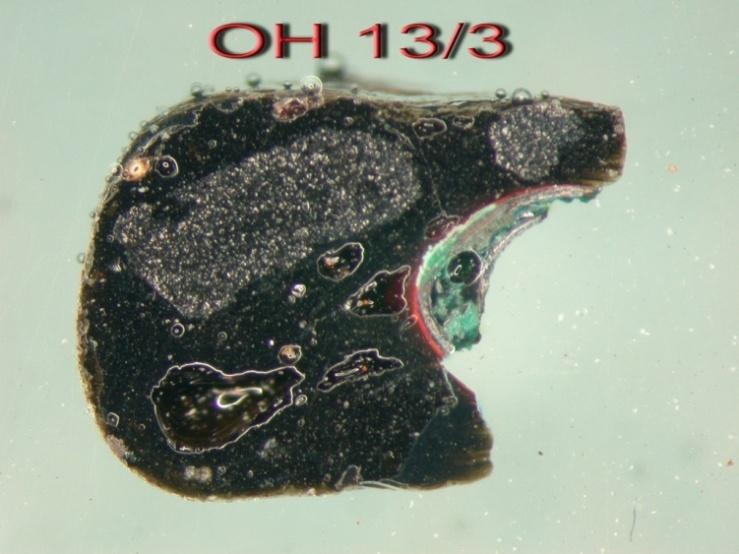

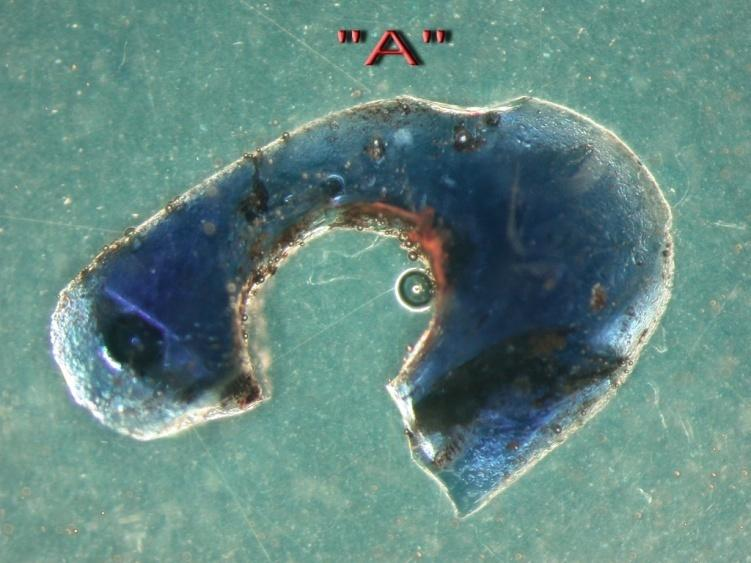

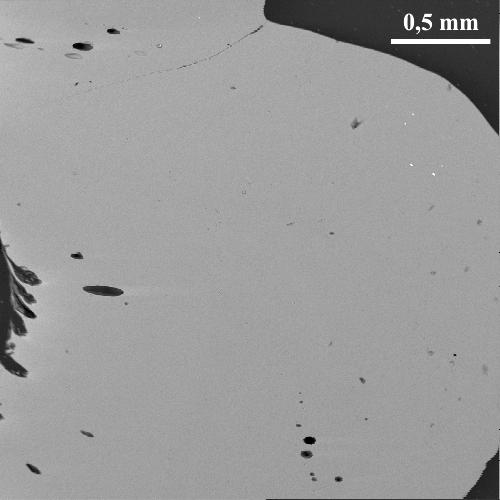

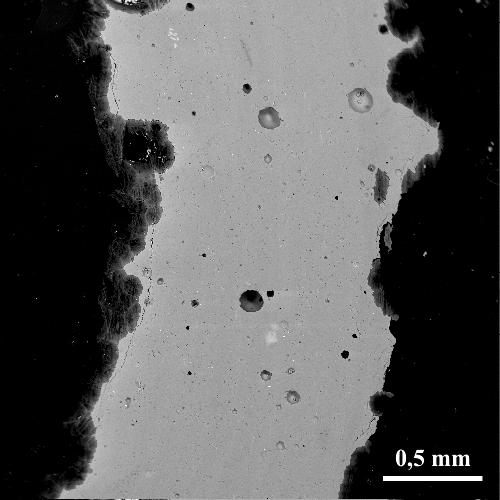

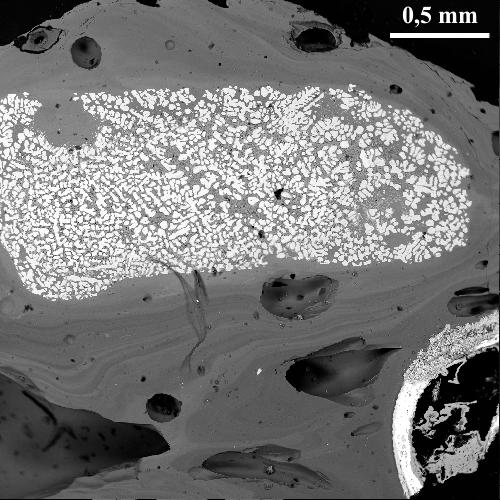

8 A GYÖNGYÖK JELLEMZŐI Sztereomikroszkópos kép 5 mm 5 mm buborék mállott felület buborék mátrix zárvány réz fűzőlyuk Visszaszórt elektron kép

A GYÖNGYÖK ÁTLAGOS KÉMIAI ÖSSZETÉTELE m/m% Gyöngyök

0,37% PbO2 0,25% Kék, zöld, vörös, színtelen üveggyöngyök

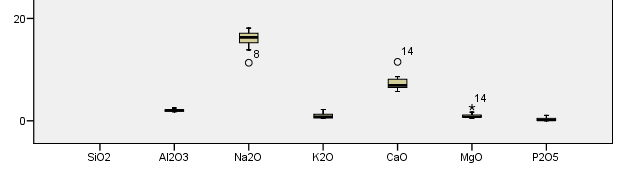

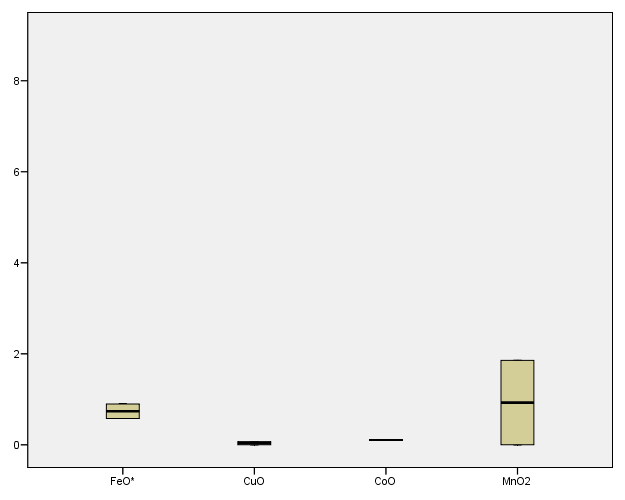

9 A GYÖNGYÖK ÁTLAGOS KÉMIAI ÖSSZETÉTELE m/m% Gyöngyök átlagos összetétele n=13 CoO 0,02% m/m% * Fekete üveggyöngyök SiO2 66,21% CaO 7,57% P2O5 0,13% SO3 0,04% Cl 1,20% TiO2 0,10% Egyéb 4,47% K2O 1,01% CuO 1,07% Sb2O3 0,37% PbO2 0,25% Kék, zöld, vörös, színtelen üveggyöngyök Al2O3 2,10% Na2O 16,11% MgO 1,05% Kék üveggyöngyök FeO* 2,17% MnO2 0,59% n=13

10 MgO A GYÖNGYÖK KÉMIAI TULAJDONSÁGAI 3,00 2,50 2,00 1,50 1,00 0,50 Római üveg K 2 O- MgO Mezopotámiai üveg 0,00 0,00 0,50 1,00 1,50 2,00 2,50 K 2 O P 2 O 5 1,20 1,00 0,80 0,60 0,40 Római üveg K 2 O- P 2 O 5? Mezopotámiai üveg P 2 O 5 1,20 1,00 0,80 0,60 0,40 Római üveg MgO- P 2 O 5 Mezopotámiai üveg 0,20 0,20 0,00 0,00 0,50 1,00 1,50 2,00 2,50 K 2 O 0,00 0,00 0,50 1,00 1,50 2,00 2,50 3,00 MgO

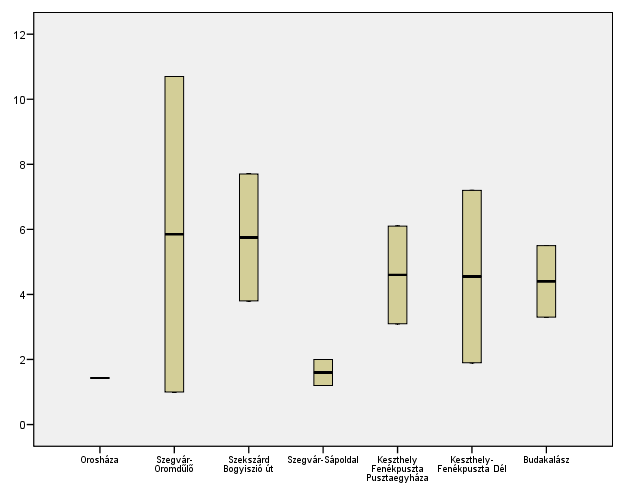

11 FeO* A GYÖNGYÖK KÉMIAI TULAJDONSÁGAI m/m% Az általunk vizsgált vörös opak gyöngy és a korábban vizsgált kora és közép avar vörös opak gyöngyök totál FeO* koncentrációja Orosháza n=1 Kora és közép avar üveggyöngyök lelőhelyei n= 30

12 EREDMÉNYEK Alapüveg típusok: római (9); mezopotámiai (3); bizonytalan (1) Színekért felelős elemek Kék - Co Zöld - Cu Türkiz - Cu Vörös - Cu Fekete - Fe Mállás: változó mértékű - alapüveg Mezopotámiai típusúak mállottabbak - színezők egyes színezők (Fe) stabilizálják a szerkezetet (fekete üveggyöngyök)

13 ÖSSZEFOGLALÁS Eddig még nem vizsgált korszak (késő avar) 13 db. üveggyöngyeit tanulmányoztuk Vörös szín: vas nélküli színezése nem jellemző a korábbi avar vörös opak gyöngyökre Kék szín: kobalthoz köthető, avaroknál eddig nem jellemző Mállás: alapüveg-típus (mezopotámiai jobban mállik) és stabilizáló elemek (nagy vastartalmú kevésbé mállik) függvénye További vizsgálatok: mállás Fe (Mössbauer spektroszkópia) nyersanyag (zárvány) (RAMAN, elektronmikroszonda)

14 KÖSZÖNJÜK MEGTISZTELŐ FIGYELMÜKET! Köszönetünket szeretnénk kifejezni témavezetőnknek Bajnóczi Bernadettnek, valamint Tóth Máriának és Szabó Csabának, akik tapasztalataikkal, türelmükkel és bíztató szavakkal segítették munkánkat. Köszönettel tartozunk az Orosházi Szántó Kovács János Múzeum igazgatójának. Rózsa Zoltánnak, valamint Vukics Adrien régésznek, hogy a leleteket a rendelkezésünkre bocsátották. A mikroszondás méréseket dr. Nagy Géza végezte, amelyet ezúton is köszönünk. A minta-előkészítésért Müller Alexandrát és Temesvári Katalint illeti köszönet. Továbbá köszönettel tartozunk Fórizs Istvánnak a dolgozatban nyújtott segítségért, Szakmány Györgynek az alapos bírálat elkészítéséért, és Kovács Józsefnek az új ábrák elkészítésében nyújtott segítségéért. Nem utolsó sorban szeretnénk hálánkat kifejezni Udvardi Beatrixnak és az LRG kutatócsoport részére, akik tanácsokkal, bíztatásokkal láttak el bennünket a munkánk során.

Hasonló dokumentumok

ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)

ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) ÜVEG ÉS ÜVEGMÁZ (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) Üveg: különleges anyag Sajátos szerkezet: rövid távú rendezettség, röntgen-amorf, térhálós Oxigén atomok alkotják
