Használati utasítás. SONICflex quick 2008 S - REF SONICflex quick 2008 LS - REF Mindig a biztos oldalon.

Átírás

1 Használati utasítás SONICflex quick 2008 S - REF SONICflex quick 2008 LS - REF Mindig a biztos oldalon.

2 Képviselet: KaVo Dental GmbH Bismarckring 39 D Biberach Tel. +49 (0) Fax +49 (0) Gyártó: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Tartalomjegyzék Tartalomjegyzék 1 Felhasználói utasítások Biztonság A biztonsági utasítások leírása Figyelmeztető szimbólum Struktúra A veszélylépcsők leírása Biztonsági utasítások SONICflex hegyek Termékleírás Rendeltetés - Rendeltetésszerű használat Műszaki adatok Szállítási és raktározási feltételek Üzembe helyezés Vízmennyiség ellenőrzése Csatlakoztatás a készülékhez Sirona csatlakozó felszerelése O-gyűrűk ellenőrzése Nyomás ellenőrzése Használat A SONICflex felhelyezése A SONICflex lehúzása A SONICflex hegy behelyezése A SONICflex hegy eltávolítása Teljesítmény-beállítás A spray szabályozása Előkészítési módszerek az ISO szerint Előkészítés a használat helyén Tisztítás Manuális külső tisztítás Gépi külső tisztítás Manuális belső tisztítás Gépi belső tisztítás Fertőtlenítés Manuális külső fertőtlenítés Manuális belső fertőtlenítés Gépi külső és belső fertőtlenítés Szárítás Ápolószer és ápolási rendszerek - karbantartás Nyomatékkulcs ápolása Ápolás KAVOspray-vel Ápolás KaVo SPRAYrotorral Ápolás a KaVo QUATTROcare-rel Csomagolás Sterilizálás / 26

4 Tartalomjegyzék 6.8 Raktározás Segédeszköz Garanciális rendelkezések / 26

5 1 Felhasználói utasítások 1 Felhasználói utasítások Tisztelt Felhasználó! A KaVo azt kívánja, hogy Önnek sok öröme legyen ebben az új minőségi termékben. Annak érdekében, hogy Ön zavarmentesen, gazdaságosan és biztonságosan tudjon munkát végezni vele, kérjük, vegye figyelembe az alábbi utasításokat. Copyright by KaVo Dental GmbH Szimbólumok Lásd a Biztonság/Figyelmeztető szimbólum fejezetet Fontos információk a felhasználók és a szerviztechnikusok részére Gőzzel sterilizálható: 134 o C -1 o C / +4 o C (273 o F -1,6 o F / +7,4 o F) Termikus fertőtlenítés lehetséges CE-jelölés (Communauté Européenne). Az ilyen jellel ellátott termék megfelel az alkalmazandó Tanácsi (EK) irányelv követelményeinek. Beavatkozási felszólítás Célcsoport Ez a dokumentum fogorvosok és fogorvosi asszisztensek számára készült. Az üzembe helyezés című fejezet szerviztechnikusoknak szól. 5 / 26

6 2 Biztonság 2.1 A biztonsági utasítások leírása 2 Biztonság 2.1 A biztonsági utasítások leírása Figyelmeztető szimbólum Figyelmeztető szimbólum Struktúra VESZÉLY A bevezető leírja a veszélyfajtát és annak forrását. Ez a fejezet leírja a figyelmen kívül hagyás lehetséges következményeit. Az opcionális lépés a veszély elkerüléséhez szükséges intézkedéseket tartalmazza A veszélylépcsők leírása Az itt feltüntetett a három veszélyességi osztályra vonatkozó biztonsági utasítások segítenek az anyagi kár és a személyi sérülések megakadályozásában. egy veszélyes helyzetet ír le, mely anyagi kárhoz, könnyű, vagy közepes testi sérüléshez vezethet. FIGYELMEZTETÉS FIGYELMEZTETÉS olyan veszélyhelyzetet jelöl, amely súlyos, vagy halálos sérüléseket okozhat. VESZÉLY VESZÉLY egy maximális veszélyeztetést ír le olyan helyzetből adódóan, mely közvetlenül súlyos, vagy halálos sérüléshez vezethet. 2.2 Biztonsági utasítások FIGYELMEZTETÉS A kezelő és a betegek veszélyeztetése. Károsodások, rendellenes motorhangok, túl erős vibráció, nem jellemző melegedés esetén, vagy ha a hegy nem rögzül. A munkát tilos folytatni és értesíteni kell a szervizt. Sérülések vagy károsodások az elhasználódás következtében. Rendellenes géphangok, túl erős, ill. túl gyenge vibrációk, vagy ha a műszerhegy leoldódik. Ne dolgozzon tovább, és értesítse a szervizt. 6 / 26

7 2 Biztonság 2.2 Biztonsági utasítások Idő előtti elhasználódás és működési zavar a hosszabb használati szünetek előtti szakszerűtlen tárolás miatt. Megrövidült termékélettartam. A hosszabb használati szünetek előtt az orvosi terméket az útmutató szerint tisztítsa meg, ápolja le, és tárolja száraz helyen. A helyére tett SONICflexnél biztonsági okokból fel kell helyezni a hegyre a nyomatékkulcsot, a sérülések elleni védelem céljából. KaVo termékek javítására és karbantartására jogosultak: A világ minden részén lévő KaVo telephelyek technikusai A speciálisan a KaVo által kiképzett technikusok A kifogástalan működés biztosítása érdekében, az orvosi terméket a KaVo használati utasításban ismertetett előkészítési módszerek szerint kell kezelni, és az abban szereplő ápolószereket és ápoló rendszereket kell alkalmazni. A KaVo azt javasolja, hogy határozzanak meg a praxison belül egy karbantartási intervallumot, amikor egy szaküzem értékeli az orvosi terméket a tisztítás, karbantartás és működés tekintetében. Ez a karbantartási intervallum a használat gyakoriságától függ, és ahhoz kell igazítani. A szervizt csak a KaVo által felkészített javítóműhelyekben lehet elvégezni, amelyek eredeti KaVo pótalkatrészeket használnak SONICflex hegyek Sérülés- és fertőzésveszély a SONICflex hegyek kicserélése során. Ez jelentősen veszélyeztetheti a felhasználót. Használjon kesztyűt vagy ujjvédőt a SONICflex hegyek ellenőrzéséhez, behelyezéséhez és kivételéhez. Azt javasoljuk, hogy a SONICflex hegyeket 9-12 havonta cserélje ki. A műszerhegy elhasználtsági fokát rendszeresen ellenőrizni kell a hegyek ellenőrző kártyája (Anyag cikkszám ) segítségével. Előfordulhat, hogy a tartós igénybevételnek vagy sérülésnek (padlóra esés vagy az eredeti forma mechanikus módosítása) köszönhetően törés keletkezik. Ezért minden egyes alkalmazás előtt a hegyet a hüvelykujj vagy a mutatóujj által kifejtett enyhe nyomással ellenőrizni kell, hogy az üzembiztos-e. Kiegészítő biztosítékként, a hegyeket kb. 10 N (1 kg) mechanikus, funkció nélküli terhelés alá kell vetni. 7 / 26

8 3 Termékleírás 3.1 Rendeltetés - Rendeltetésszerű használat 3 Termékleírás SONICflex quick 2008 S (Anyag cikkszám ) SONICflex quick 2008 LS (Anyag cikkszám ) A SONICflex egy fogorvosi kézidarab az ISO szerint. A vibráció előállítása egy rotáló acélhüvely segítségével történik. A különböző KaVo hegyekkel összekapcsolva, oszcilláló elliptikus hegymozgás jön létre a mindenkori alkalmazási területhez. A belül vezetett vízhűtés (permethűtés) megakadályozza a munkamező felmelegedését, és tisztán tartja a kezelési felületet. Az üzemelésnek az előírt meghajtónyomáson kell történnie. A beindítás után a maximális meghajtónyomás esetén, az intenzitás szabályozása megengedett a lábkapcsolóval. 3.1 Rendeltetés - Rendeltetésszerű használat Rendeltetés: A jelen orvosi termék csak fogorvosi kezelések végzésére alkalmas, fogászati szakterületen. A terméknek a céltól eltérő alkalmazása, vagy a termék módosítása nem engedélyezett, és veszélyekhez vezethet. A SONICflex a KaVo hegyekkel alkalmazható fogkő-eltávolításra, a profilaxis, endodoncia, parodontológia, a sebészet, a konzerváló fogászat területén. Az idevágó, nemzeti törvényi rendelkezéseknek megfelelő orvosi termék. Rendeltetésszerű használat: E rendelkezések szerint ezt az orvosi terméket csak szakértő felhasználó használhatja, az utasításban meghatározott alkalmazásra. Ennek során figyelembe kell venni: az érvényes munkavédelmi rendelkezéseket az érvényes balesetmegelőzési rendelkezéseket a jelen használati utasítást E rendelkezések szerint a felhasználó kötelessége, hogy csak hibamentes munkaeszközöket használjon ügyeljen a megfelelő alkalmazási célra védje önmagát, a pácienseket és a harmadik személyeket a veszélyektől kerülje a termék általi szennyeződéseket 8 / 26

9 3.2 Műszaki adatok 3 Termékleírás 3.2 Műszaki adatok Meghajtónyomás Levegőfogyasztás Vízfogyasztás Frekvencia 2,5 (36) 3,5 (51) bar (psi) NL/perc ml/perc 6 6,5 khz Ajánlott szorítóerő 0,1-2 N A SONICflex minden Sirona gyorskapcsolóra felhelyezhető (típus: Sirona R/F). Rezgésamplitúdó fokozat 1 = 120 +/- 15 μm Rezgésamplitúdó fokozat 2 = 160 +/- 15 μm Rezgésamplitúdó fokozat 3 = 240 +/- 15 μm Tartsa be a SONICflex beállítási javaslatokat. Azok figyelmen kívül hagyása a páciensek veszélyeztetéséhez vezethet. A 3. fokozat használata során feltétlenül be kell tartani a beállítási javaslatot. 3.3 Szállítási és raktározási feltételek Az orvosi termék üzembe helyezése veszélyes nagy hidegben történő tárolás után. Ekkor előfordulhat működési kiesés az orvosi eszközön. Az üzembe helyezés előtt az erősen lehűlt terméket hagyni kell 20 o C - 25 o C (68 o F - 77 o F) hőmérsékletre felmelegedni. Hőmérséklet: -20 C C (-4 F F) Relatív levegőnedvesség: 5 % - 95 % nem kondenzálódó Légnyomás: 700 hpa hpa (10 psi - 15 psi) Nedvességtől óvni kell 9 / 26

10 4 Üzembe helyezés 4.1 Vízmennyiség ellenőrzése 4 Üzembe helyezés FIGYELMEZTETÉS Nem steril termék okozta veszély. A kezelő és a beteg fertőzésének veszélye. Az első üzembevétel előtt és minden egyes használat után készítse elő megfelelően, ill. szükség szerint fertőtlenítse a terméket és a tartozékot. A SONICflex a KaVo hegyekkel alkalmazható fogkő-eltávolításra, a profilaxis, endodoncia, parodontológia, a sebészet, a konzerváló fogászat területén. A vízmennyiséget úgy kell beállítani a fogászati egységen, hogy a műszer hegye a rezgési intenzitásával permetezze a vizet. A lepedékek eltávolítása fontos a kifogástalan szájhigiénéhez, és az alapos parodontális kezeléshez. A SONICflex vibrációs tisztítása kíméletesen, gyorsan és egyszerűen alkalmazható. A szomszéd fogra történő támaszkodás megkönnyíti a technikát, és biztos vezetést nyújt. A műszervezetésnek könnyűnek, lágynak és lendületesnek kell lennie az előre- és hátrafelé mozgás során. A helyes technika a műszerhegy oldalsó felhelyezése, a foggal párhuzamos vezetéssel. A műszerhegyet párhuzamosan kell mozgatni a fogfelülettel, nem pedig a széllel, annak érdekében, hogy elkerülje a foganyag károsodását a bemetszések képződése miatt. Azután, a szakemberek azt javasolják, hogy a fogfelületet a KaVo Prohylaxe-fejjel, az ahhoz rendelt gumikehellyel és finom pasztával polírozza, annak érdekében, hogy jobb kezelési hatást érhessen el a káriesz profilaxishoz. 4.1 Vízmennyiség ellenőrzése A fog túlhevülése a túl kevés folyadékmennyiségnek köszönhetően. A pulpa termikus károsodása A spray hűtéshez szükséges vízmennyiséget állítsa min. 30 cm 3 /min értékre! 4.2 Csatlakoztatás a készülékhez Károk a szennyezett és nedves hűtőlevegő miatt. A szennyezett és nedves hűtőlevegő működési zavarokhoz, és idő előtti csapágykopáshoz vezethet. Gondoskodjon arról, hogy a hűtőlevegő száraz, tiszta és szennyeződésektől mentes legyen, az ISO szerint. 4.3 Sirona csatlakozó felszerelése Csavarozza rá a Sirona kapcsolót a turbinatömlőre. 4.4 O-gyűrűk ellenőrzése Hiányzó vagy sérült O-gyűrűk. Működési zavarok és idő előtti leállás. Biztosítsa, hogy minden O-gyűrű meglegyen és sértetlen legyen a csatlakozón. A rendelkezésre álló O-gyűrűk száma: 4 10 / 26

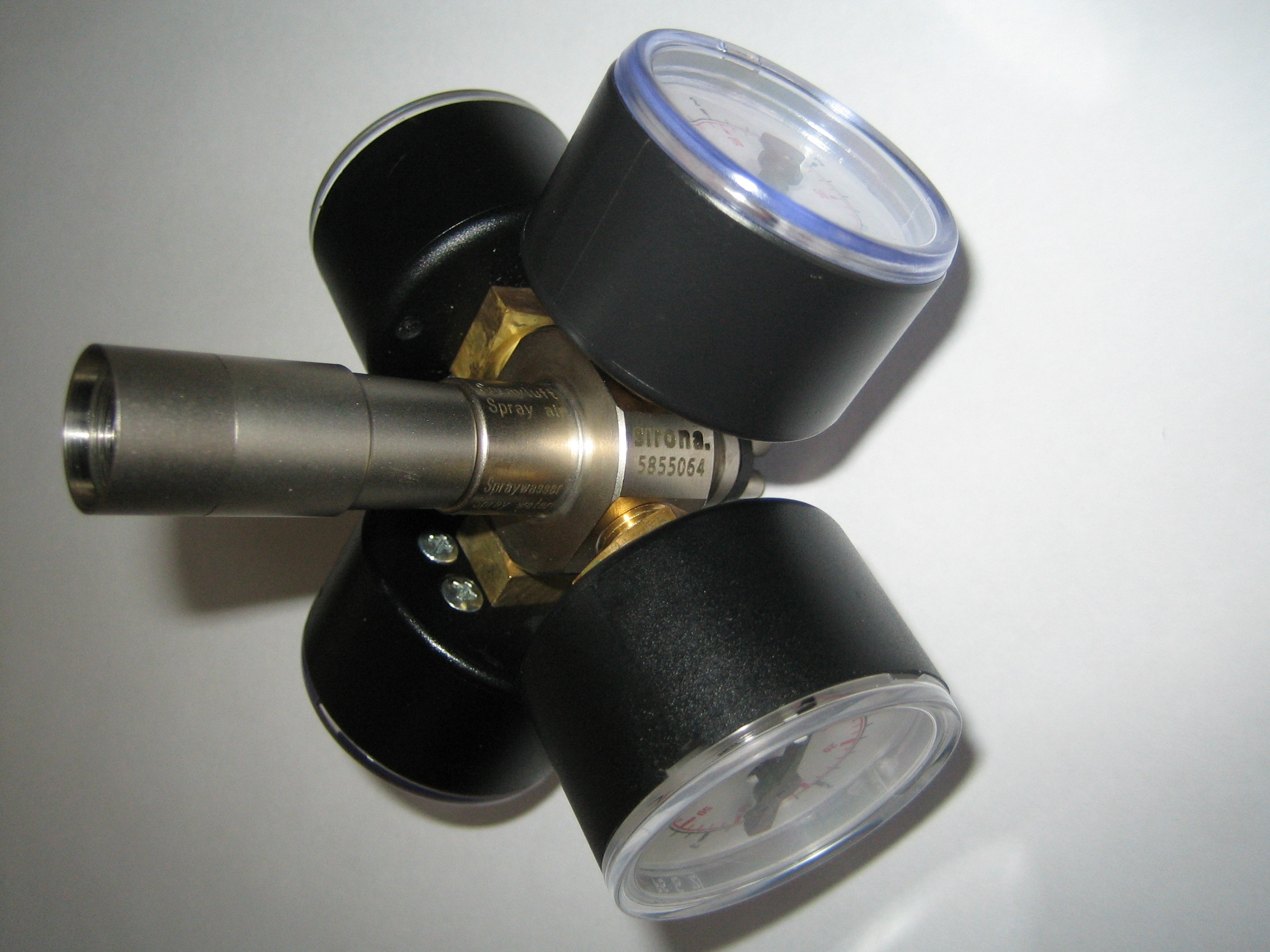

11 Használati utasítás SONICflex quick 2008 S - REF SONICflex quick 2008 LS - REF Üzembe helyezés 4.5 Nyomás ellenőrzése 4.5 Nyomás ellenőrzése Helyezze fel a Sirona csillag alakú ellenőrző manométerét a Sirona gyorscsatlakozó ra. Nyomás kijelző állása: Hajtólevegő: 2,5 (36) 3,5 (51) bar (psi) Keringtetett levegő: < 0,4 (6) bar (psi) Víz: 0,8-2,5 (11-36) bar (psi) Spray levegő: max. 2 (29) bar (psi) Spray levegőre azonban nincs szükség. 11 / 26

12 5 Használat 5.1 A SONICflex felhelyezése 5 Használat 5.1 A SONICflex felhelyezése Ellenőrizze, hogy a SONICflex szorosan illeszkedik-e a Sirona gyorscsatlakozásba. A SONICflex véletlen kioldódása a Sirona gyorscsatlakozásból a kezelés során veszélyt jelenthet a páciens és az eszközt alkalmazó szakember számára is. Minden kezelés előtt csavaró mozdulattal győződjünk meg róla, hogy a SONICflex biztosan illeszkedik a Sirona gyorscsatlakozásba. A pontatlan csatlakozás különösen az utánvilágítási periódusban. A pontatlan csatlakozás tönkre teheti a Sirona gyorscsatlakozó higanygőz lámpáját illetve csökkentheti annak élettartamát. Ügyeljen a pontos csatlakoztatásra. A SONICflex-et helyezzük fel pontosan a Sirona gyorscsatlakozóra, majd jól hallható kattanásig nyomjuk hátra. 5.2 A SONICflex lehúzása Rögzítsük a Sirona gyorcsatlakozónál, és a SONICflex-et enyhén elfordítva előrefelé húzzuk le. 5.3 A SONICflex hegy behelyezése Veszélyek a nyomatékkulcsba nem megfelelően behelyezett hegy miatt. Itt fennáll a felhasználó sérülésveszélye. A hegynek a nyomatékkulcsba történő behelyezése során arra kell ügyelni, hogy a hegyvég mindig a nyomatékkulcs nyílása felé mutasson. A jelentős tapadási kockázatokra való tekintettel azt javasoljuk, hogy kizárólag eredeti KaVo SONICflex hegyeket használjanak. A kívánt hegyet a hegy végével lefelé helyezze a nyomatékkulcsba, és jobbra forgatva csavarozza be a kézidarabba. A nyomatékkulcs a SONICflex munkahegyeinek cseréjére és balesetvédelmi célokra szolgál. A gyorsabb becsavarozás érdekében a nyomaték kulcsot lehetőség szerint a hátsó vékony fogantyúnál 1 fogja meg A meghúzásra és a meglazításra a nagyobb átmérő használandó 2. A nyomatékkulcs átugrása esetén a hegy megfelelően meg van húzva. A helyére tett SONICflexnél biztonsági okokból fel kell helyezni a hegyre a nyomatékkulcsot, a sérülések elleni védelem céljából. 12 / 26

13 5.4 A SONICflex hegy eltávolítása 5 Használat 5.4 A SONICflex hegy eltávolítása Helyezze fel a nyomatékkulcsot SONICflex-re, majd csavarozza be a hegyet balra forgatva. 5.5 Teljesítmény-beállítás A SONICflex szabályozó gyűrűjével állítható be az teljesítményi fokozat. 5.6 A spray szabályozása Fordítsa el a permetező gyűrűt a Sirona gyorscsatlakozóban a vízmennyiség szabályozásához. A különböző ütközőállások segítségével a víz mennyisége szabályozható. ð Az óramutató járásával megegyező irányba elfordítva a vízmennyiség csökkenthető. ð Az óramutató járásával ellentétes irányba elfordítva a vízmennyiség csökkenthető. 13 / 26

14 6 Előkészítési módszerek az ISO szerint 6.1 Előkészítés a használat helyén 6 Előkészítési módszerek az ISO szerint Az alábbiakban felsorolt előkészítési eljárások érvényesek a SONICflex műszerre, a nyomatékkulcsra és a fúvókatűre. 6.1 Előkészítés a használat helyén FIGYELMEZTETÉS Veszély a nem steril termékek miatt. A szennyezett orvosi termékek miatt fennáll a fertőzés veszélye. Tegye meg a megfelelő személyi védőintézkedéseket. A cement, kompozit vagy vér maradványait azonnal el kell távolítani. Az orvosi terméket lehetőleg rögtön a kezelés után elő kell készíteni. Az orvosi terméket szárazon kell az újrafelhasználásra való előkészítéshez szállítani. Nem szabad oldatokba vagy hasonlókba tenni. Távolítsa el a hegyet a nyomatékkulccsal a SONICflexből. 6.2 Tisztítás Tisztítás miatti működési zavarok az ultrahangkészülékben. Hibák a terméken. Csak hőlégsterilizátorban vagy manuálisan tisztítsa! Manuális külső tisztítás Szükséges tartozékok: Ivóvíz 30 o C ± 5 o C (86 o F ± 10 o F) Kefe, pl. közepesen kemény fogkefe Folyóvíz alatt kefélje le pl. egy közepesen kemény fogkefével. A hegy előkészítése a gyártói használati utasításnak megfelelően Gépi külső tisztítás A KaVo EN ISO szerinti hőfertőtlenítőket ajánl, amelyek max. 10-es ph-értékkel üzemelnek (pl. Miele G 7781 / G 7881 a validálás a "VARIO-TD" programmal, "neodisher mediclean" tisztítószerrel, "neodisher Z" semlegesítőszerrel és "neodisher mielclear" öblítőszerrel történt, és kizárólag a KaVo termékekkel kapcsolatos anyagösszeférhetőségre vonatkozik). 14 / 26

15 6 Előkészítési módszerek az ISO szerint 6.2 Tisztítás A programbeállítások és a használandó tisztító- és fertőtlenítőszerek megtalálhatók a hősterilizátor használati utasításában (a max. 10-es ph-értéket figyelembe kell venni). A KaVo orvostechnikai műszerek sérülésének elkerülésére érdekében gondoskodjon arról, hogy az orvostechnikai eszköz a ciklus végén kívül-belül száraz legyen, majd közvetlenül ezután olajozza be a KaVo ápolórendszer ápolószereivel Manuális belső tisztítás Csak KaVo CLEANspray-vel és KaVo DRYspray-vel lehetséges. Az orvosi terméket borítsa be a KaVo CLEANpac zacskóval, és helyezze rá a megfelelő ápolóadapterre. A permetbillentyűt működtesse háromszor, 2-2 másodpercig. Vegye le az orvosi terméket a permetrátétről, és hagyja egy percig hatni a tisztítószert. Azután permetezze át 3-5 másodpercig KaVo DRYspray-vel. Lásd még: 2 Használati utasítás KaVo CLEANspray / KaVo DRYspray A KaVo CLEANspray és a KaVo DRYspray a kézi belső tisztításhoz kizárólag a következő országokba szállítható: Németország, Ausztria, Svájc, Olaszország, Spanyolország, Portugália, Franciaország, Luxemburg, Belgium, Hollandia, Nagy-Britannia, Dánia, Svédország, Finnország és Norvégia. Az itt fel nem sorolt országokban kizárólag EN ISO szerinti gépi hőfertőtlenítéses belső tisztítás hajtható végre. A hegyeket ne helyezze fúrófürdőbe, mivel különben a finom kapillárisok folyóvíz alatt nem öblíthetők ki, és túl nagy a korrózió veszélye Gépi belső tisztítás A KaVo EN ISO szerinti hőfertőtlenítőket ajánl, amelyek max. 10-es ph-értékkel üzemelnek (pl. Miele G 7781 / G 7881 a validálás a "VARIO-TD" programmal, "neodisher mediclean" tisztítószerrel, "neodisher Z" semlegesítőszerrel és "neodisher mielclear" öblítőszerrel történt, és kizárólag a KaVo termékekkel kapcsolatos anyagösszeférhetőségre vonatkozik). A programbeállítások és a használandó tisztító- és fertőtlenítőszerek megtalálhatók a hősterilizátor használati utasításában (a max. 10-es ph-értéket figyelembe kell venni). A KaVo orvostechnikai műszerek sérülésének elkerülésére érdekében gondoskodjon arról, hogy az orvostechnikai eszköz a ciklus végén kívül-belül száraz legyen, majd közvetlenül ezután olajozza be a KaVo ápolórendszer ápolószereivel. 15 / 26

16 6 Előkészítési módszerek az ISO szerint 6.3 Fertőtlenítés 6.3 Fertőtlenítés Működési zavarok fertőtlenítő fürdő illetve fertőtlenítő szerek használatának köszönhetően. A termék meghibásodása Kizárólag hősterilizátorban vagy manuálisan fertőtleníthető! Manuális külső fertőtlenítés A KaVo az anyagok összeférhetősége alapján a következő termékeket ajánlja. A mikrobiológiai hatásosságot a fertőtlenítőszer gyártójának kell biztosítania. Mikrozid AF liquid a Schülke & Mayr cégtől (folyadék vagy kendő) FD 322, a Dürr cégtől CaviCide, a Metrex cégtől Szükséges segédeszközök: Törlők az orvosi eszköz letörléséhez. Permetezze a fertőtlenítőszert egy törlőre, majd törölje le vele a készüléket, és a fertőtlenítőszer-gyártó adatai szerint engedje hatni. Figyelembe kell venni a fertőtlenítőszer használati utasítását Manuális belső fertőtlenítés A manuális belső fertőtlenítés hatékonyságát a fertőtlenítőszer gyártójának kell igazolnia! A KaVo termékeken kizárólag a KaVo által az anyagösszeférhetőség tekintetében jóváhagyott fertőtlenítőszerek alkalmazhatók (pl. WL-cid az ALPRO-tól). Közvetlenül a belső fertőtlenítést követően a KaVo orvostechnikai eszközt azonnal be kell olajozni a KaVo ápolórendszer ápolószereivel. Figyelembe kell venni a fertőtlenítőszer használati utasítását Gépi külső és belső fertőtlenítés A KaVo EN ISO szerinti hőfertőtlenítőket ajánl, amelyek max. 10-es ph-értékkel üzemelnek (pl. Miele G 7781 / G 7881 a validálás a "VARIO-TD" programmal, "neodisher mediclean" tisztítószerrel, "neodisher Z" semlegesítőszerrel és "neodisher mielclear" öblítőszerrel történt, és kizárólag a KaVo termékekkel kapcsolatos anyagösszeférhetőségre vonatkozik). A programbeállítások és a használandó tisztító- és fertőtlenítőszerek megtalálhatók a hősterilizátor használati utasításában (a max. 10-es ph-értéket figyelembe kell venni). A KaVo orvostechnikai műszerek sérülésének elkerülésére érdekében gondoskodjon arról, hogy az orvostechnikai eszköz a ciklus végén kívül-belül száraz legyen, majd közvetlenül ezután olajozza be a KaVo ápolórendszer ápolószereivel. 16 / 26

17 6.4 Szárítás 6 Előkészítési módszerek az ISO szerint 6.4 Szárítás Manuális szárítás Sűrített levegővel kívül fúvassa le, és belül fúvassa ki, amíg már nem láthatók vízcseppek. Gépi szárítás Általános esetben, a szárítási eljárás a hőlégsterilizátor fertőtlenítési programjának részét képezi. Vegye figyelembe a hőlégsterilizátor használati utasítását. 6.5 Ápolószer és ápolási rendszerek - karbantartás Idő előtti elhasználódások és működési zavarok, a szakszerűtlen karbantartás és ápolás miatt. Megrövidült termékélettartam. Rendszeresen végezzen szakszerű ápolást! A KaVo csak akkor vállal garanciát a KaVo termékek kifogástalan működéséért, ha a KaVo által a segédanyagok között felsorolt ápolószereket használja, mivel azoknak a termékeinkkel való összeegyeztethetőségét és rendeltetésszerű használatát ellenőrizték. Az olaj a kezelés során jelentkező, zavaró mértékű kilépése esetén, a berendezés műszaki felépítésének köszönhetően a sterilizálás előtt szükséges olajos ápolástól el lehet tekinteni, és az olajos ápolást hetente mindössze egyszer elvégezni Nyomatékkulcs ápolása Működészavar az ultrahangos tisztításnak köszönhetően. A nyomatékkulcs meghibásodása A nyomatékkulcsot tilos ultrahangos tisztítóberendezésben tisztítani. Ha a nyomatékkulcs egyenetlen működése érezhető, utána kell zsírozni szilikonzsírral (Anyag cikkszám ). A szilikonzsírt be kell nyomni a nyomatékkulcs belsejében a reteszrugók nyílásaiba, ill. zsírtáskáiba. Ehhez egy rizsszem nagyságú zsírmennyiséget kell tenni egy ujjhegyre, és a megadott helyen (lásd nyíl) bele kell nyomni a nyomatékkulcsba. Azután forgassa át a nyomatékkulcsot, és adott esetben még egyszer zsírozza meg Ápolás KAVOspray-vel Vegye le a hegyet! Takarja le a terméket Cleanpac védőborítással. 17 / 26

18 6 Előkészítési módszerek az ISO szerint 6.6 Csomagolás Húzza fel a terméket a kanülra, majd nyomja le a szórógombot egy másodpercig Ápolás KaVo SPRAYrotorral Vegye le a hegyet! Helyezze be a terméket a KaVo SPRAYrotor megfelelő csatlakozásába, majd takarja le a Cleanpac-védőborítással. Végezze el a termék ápolási munkálatait! Lásd még: 2 Használati utasítás KaVo SPRAYrotor Ápolás a KaVo QUATTROcare-rel Tisztító- és ápolókészülék expanziós nyomással a magas tisztítási és ápolási hatás érdekében. A KaVo javasolja a termék ápolását hetente 1 alkalommal elvégezni. Vegye le a hegyet. Termék ápolása. Lásd még: 2 Használati utasítás KaVo QUATTROcare 2104 / 2104A 6.6 Csomagolás A sterilező zacskónak elég nagynak kell lennie a műszerhez, hogy a csomagolás ne feszüljön. A sterilizálandó termék csomagolásának a minőség és az alkalmazás tekintetében meg kell felelnie a hatályos normáknak, és alkalmasnak kell lennie a sterilizációs eljáráshoz! Az orvostechnikai eszközt helyezze külön steril csomagolásba! 6.7 Sterilizálás Sterilizálás gőzsterilizátorban (autokláv) az EN / ISO szabvány értelmében Idő előtti elhasználódás és működési zavarok a szakszerűtlen karbantartásnak és ápolásnak köszönhetően. Megrövidült termék élettartam. Az orvostechnikai eszközt minden sterilizációs ciklus előtt KaVo ápolószerekkel kell ápolni. A SONICflex túlolajozódása esetén el lehet térni az előírt értékektől. 18 / 26

19 6 Előkészítési módszerek az ISO szerint 6.8 Raktározás Nedvesség miatti kontakt korrózió. Sérülések a terméken. A sterilizációs ciklus után a terméket azonnal vegye ki a gőzsterilizátorból! A sterilizáláshoz vegye le a hegyeket, és azután szárítsa meg az orvosi terméket. A KaVo orvostechnikai eszköz hőállósága max. 138 C (280,4 F). A következő sterilizációs eljárásokból (a meglévő autoklávtól függően) kiválasztható a megfelelő eljárás: Autokláv háromszoros elővákuummal: - min. 3 perc 134 C -1 C/+4 C hőmérsékleten (273 F -1,6 F/+7,4 F) Autokláv gravitációs eljárással: - min. 10 perc 134 C -1 C/+4 C hőmérsékleten (273 F -1,6 F/+7,4 F) 6.8 Raktározás Az előkészített termékeket a portól védve egy száraz, sötét és hűvös helyiségben kell tárolni, lehetőség szerint csíramentesen. Vegye figyelembe a sterilizált eszközök eltarthatóságát. 19 / 26

20 7 Segédeszköz 6.8 Raktározás 7 Segédeszköz Szállítható a dentalmeden keresztül. Szakkereskedés Anyag rövidnév Anyag cikkszám Műszerállvány Cellulózvatta-betét 100 darab Cleanpac 10 darab Nyomatékkulcs Adapter Villáskulcs Szilikonzsír Fúvókatű SONICflex betét SIRONA szórófej KAVOspray-hez SIRONA ápoló csatlakozó QUATTROcare-hez Rövid anyagleírás Anyag cikkszám KaVo CLEANspray 2110 P KaVo DRYspray 2117 P KaVo Spray 2112 A QUATTROcare plus Spray 2140 P Sz. Hegytípus Anyag cikkszám 5A Scaler Universal Anyag cikkszám A Fogkő-eltávolító, vágóél Anyag cikkszám A Fogkő-eltávolító, Perio Anyag cikkszám A Fogkő-eltávolító, Perio extra hosszú Anyag cikkszám A Cem Anyag cikkszám Cem-rátét Anyag cikkszám A Retro henger bal Anyag cikkszám A Retro henger jobb Anyag cikkszám A Retro T-Form bal Anyag cikkszám A Retro T-Form bemélyedés Anyag cikkszám A Rootplaner bimbó kicsi bal Anyag cikkszám A Rootplaner bimbó kicsi jobb Anyag cikkszám A Rootplaner bimbó kicsi univerzális Anyag cikkszám A Rootplaner bimbó nagy perio Anyag cikkszám A Micro Torpedoform meziális Anyag cikkszám A Micro Torpedoform disztális Anyag cikkszám A Micro kis félgömb meziális Anyag cikkszám A Micro kis félgömb disztális Anyag cikkszám A Micro nagy félgömb meziális Anyag cikkszám A Micro nagy félgömb disztális Anyag cikkszám A Prep CAD-CAM meziális Anyag cikkszám A Prep CAD-CAM disztális Anyag cikkszám A Cariex D 0.8, D 64 Anyag cikkszám A Cariex D 1.2, D 64 Anyag cikkszám / 26

21 7 Segédeszköz 6.8 Raktározás Sz. Hegytípus Anyag cikkszám 45A Tömítés kúp alakú, D 46 Anyag cikkszám A Clean (kefetartó) Anyag cikkszám Clean kefe 1. sz. utántöltő Anyag cikkszám Clean kefe 2. sz. utántöltő Anyag cikkszám Clean kefe 3. sz. utántöltő Anyag cikkszám Clean kefe 4. sz. utántöltő Anyag cikkszám Clean kefe 5. sz. utántöltő Anyag cikkszám Clean kefe 6. sz. utántöltő Anyag cikkszám A Prep arany meziális Anyag cikkszám A Prep arany disztális Anyag cikkszám A Prep kerámia meziális Anyag cikkszám A Prep kerámia disztális Anyag cikkszám A Retro elülső fog Anyag cikkszám A Retro Finder bal Anyag cikkszám A Retro Finder jobb Anyag cikkszám Retro tömő bal Anyag cikkszám Retro tömő jobb Anyag cikkszám A Bevel meziális Anyag cikkszám A Bevel disztális Anyag cikkszám A Paro egyenes Anyag cikkszám A Paro bal Anyag cikkszám A Paro jobb Anyag cikkszám A Endo bimbó nagy 117 o Anyag cikkszám A Endo kúp alakú 125 o Anyag cikkszám A Endo kúp alakú 112 o Anyag cikkszám A Endo bimbó kicsi 117 o Anyag cikkszám A Endo kúp alakú 117 o Anyag cikkszám A Cariex TC 1.0 Anyag cikkszám A Cariex TC 1.4 Anyag cikkszám A Bone négyszögletű vágó Anyag cikkszám A Bone gömb nagy, D 46 Anyag cikkszám A Bone gömb nagy Anyag cikkszám A Bone fűrész szaggitális Anyag cikkszám A Bone fűrész axiális Anyag cikkszám A Bone elefántláb Anyag cikkszám A Bone tisztítókés Anyag cikkszám A Bone fűrészlap Anyag cikkszám Bone fűrészlap utántöltő Anyag cikkszám Implant készlet Anyag cikkszám Implant Pin utántöltő Anyag cikkszám Swing készlet Anyag cikkszám Swing 015 utántöltő Anyag cikkszám Swing 020 utántöltő Anyag cikkszám Swing 025 utántöltő Anyag cikkszám A Endo clean tűtartó Anyag cikkszám / 26

22 7 Segédeszköz 6.8 Raktározás Sz. Hegytípus Anyag cikkszám - Endo clean tű, fehér (015) Anyag cikkszám Endo clean tű, sárga (020) Anyag cikkszám Endo clean tű, piros (025) Anyag cikkszám A Prep crown round Anyag cikkszám A Prep crown plain Anyag cikkszám / 26

23 8 Garanciális rendelkezések 8 Garanciális rendelkezések 6.8 Raktározás Erre a KaVo orvostechnikai eszközre a következő garanciavállalási feltételek érvényesek: A KaVo a termék kifogástalan működésére, az anyag és a feldolgozás hibamentességére a vásárlás időpontjától számított 24 hónapos garanciát nyújt a végfelhasználónak az alábbi feltételekkel: Megalapozott reklamációk esetén a KaVo garanciát biztosít ingyenes javításra vagy cserére. Minden egyéb, különösen kártérítésre vonatkozó igény kizárt. Késedelem és durva hiba, vagy szándékosság esetén ez csak akkor érvényesíthető, ha kényszerítő törvényi előírások nem szólnak ellene. A KaVo nem vállal szavatosságot olyan meghibásodásokra és azok következményeire, melyek a természetes elhasználódás, szakszerűtlen kezelés, szakszerűtlen tisztítás, karbantartás vagy ápolás, a kezelési vagy csatlakoztatási előírások be nem tartása, vízkövesedés, vagy korrózió, a levegő-, vagy a vízellátás szennyeződése, valamint olyan kémiai vagy elektromos hatások miatt keletkeztek, vagy keletkezhetnek, amelyek szokatlanok, vagy a KaVo használati utasításai és egyéb gyártói útmutatók szerint nem megengedettek. A garancia alapvetően nem terjed ki lámpákra, üvegből és üvegszálból készült fényvezetőkre, üvegalkatrészekre, gumialkatrészekre és a műanyag alkatrészek színtartósságára. Minden szavatosság ki van zárva, ha a meghibásodások vagy azok következményei az ügyfélnek, vagy a KaVo által fel nem hatalmazott harmadik személynek a termékbe való beavatkozásából vagy a termék megváltoztatásából adódnak. Garanciális igények csak akkor érvényesíthetők, ha a termékkel együtt - számla- vagy szállítólevél-másolat formájában - bemutatásra kerül egy vásárlást igazoló bizonylat. Ezen egyértelműen fel kell tudni ismerni a kereskedőt, a vásárlás időpontját, a készülék típusát és gyári számát. 23 / 26

24 8 Garanciális rendelkezések 6.8 Raktározás 24 / 26
