Mikrovezérlők Alkalmazástechnikája
|
|
- Kornélia Dudásné
- 8 évvel ezelőtt
- Látták:
Átírás

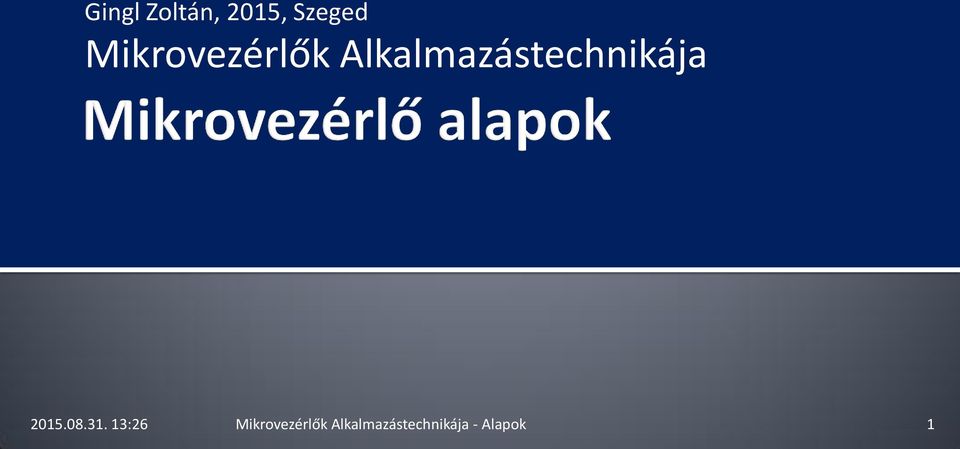

1 Gingl Zoltán, 2015, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 1

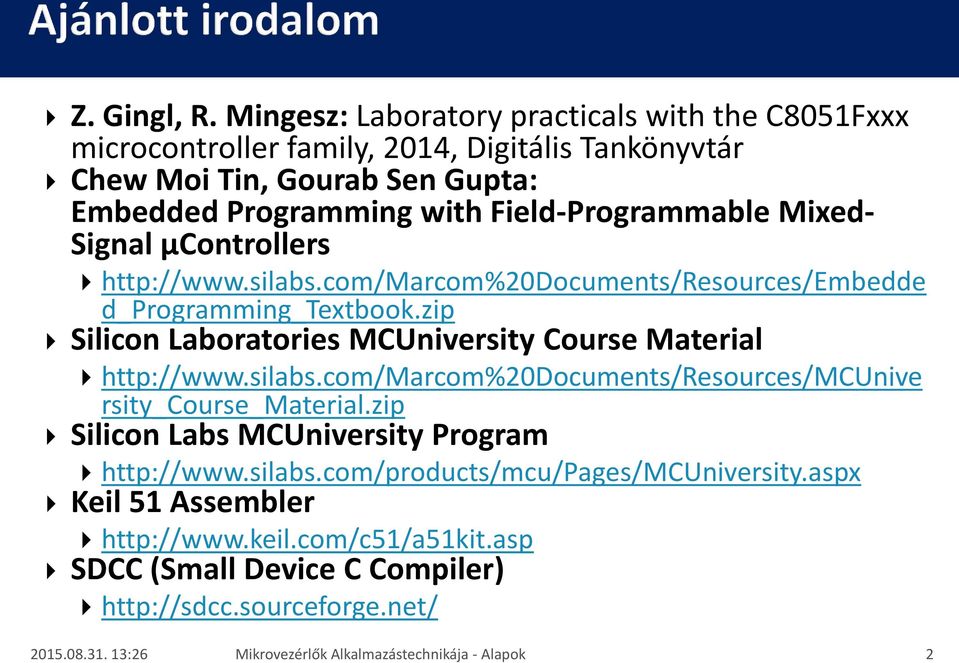

2 Z. Gingl, R. Mingesz: Laboratory practicals with the C8051Fxxx microcontroller family, 2014, Digitális Tankönyvtár Chew Moi Tin, Gourab Sen Gupta: Embedded Programming with Field-Programmable Mixed- Signal µcontrollers d_programming_textbook.zip Silicon Laboratories MCUniversity Course Material rsity_course_material.zip Silicon Labs MCUniversity Program Keil 51 Assembler SDCC (Small Device C Compiler) :26 Mikrovezérlők Alkalmazástechnikája - Alapok 2

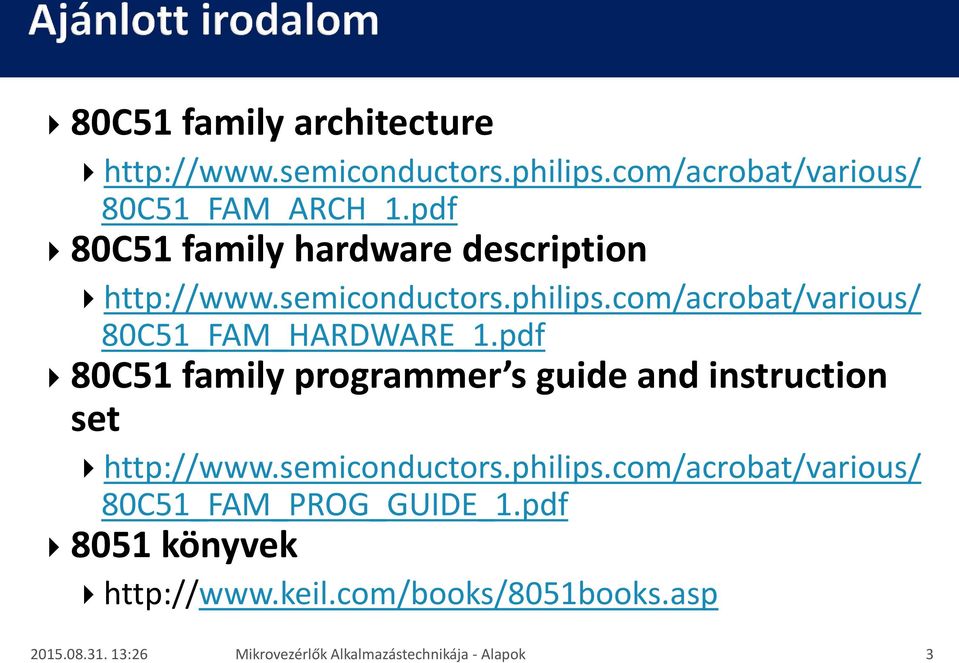

3 80C51 family architecture 80C51_FAM_ARCH_1.pdf 80C51 family hardware description 80C51_FAM_HARDWARE_1.pdf 80C51 family programmer s guide and instruction set 80C51_FAM_PROG_GUIDE_1.pdf 8051 könyvek :26 Mikrovezérlők Alkalmazástechnikája - Alapok 3
4 Silicon Laboratories Application Notes aspx Silicon Laboratories Knowledge Base aspx Silicon Laboratories User Forum Analog Devices Analog Microcontrollers Analog Devices Circuits from the Lab :26 Mikrovezérlők Alkalmazástechnikája - Alapok 4

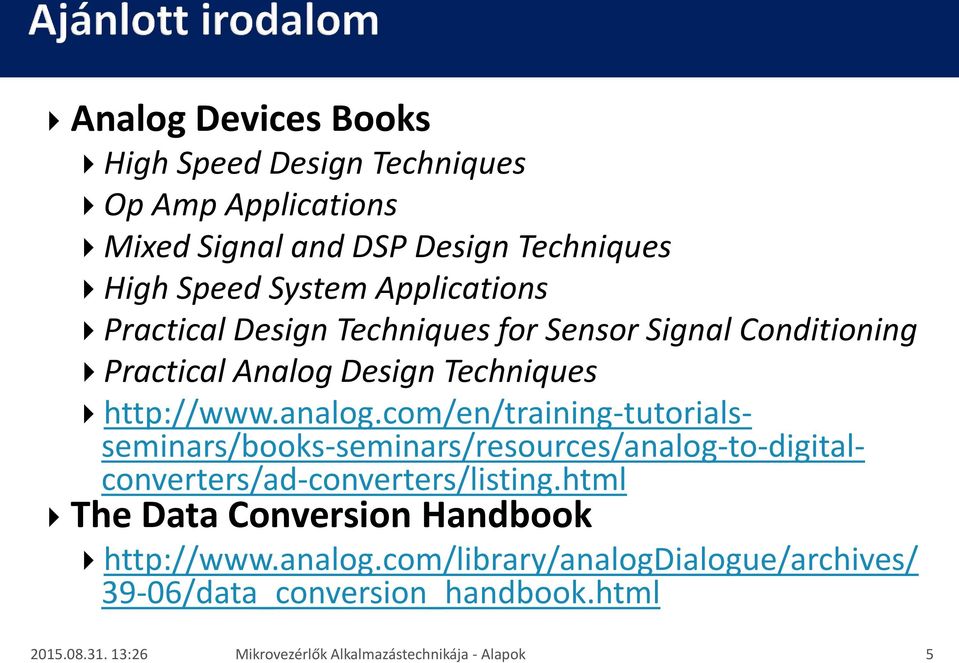

5 Analog Devices Books High Speed Design Techniques Op Amp Applications Mixed Signal and DSP Design Techniques High Speed System Applications Practical Design Techniques for Sensor Signal Conditioning Practical Analog Design Techniques The Data Conversion Handbook /data_conversion_handbook.html :26 Mikrovezérlők Alkalmazástechnikája - Alapok 5

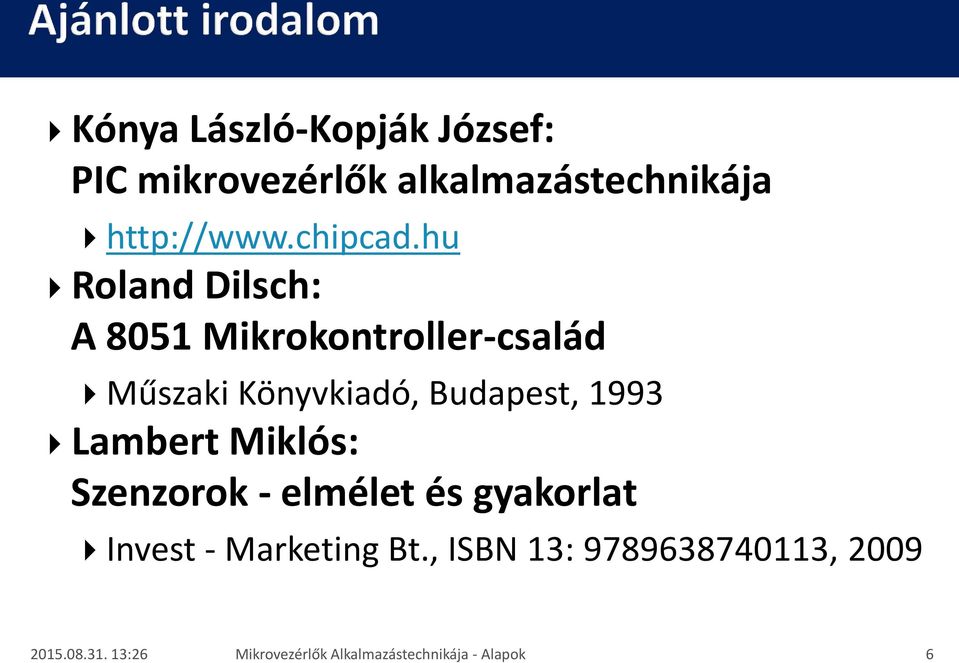

6 Kónya László-Kopják József: PIC mikrovezérlők alkalmazástechnikája Roland Dilsch: A 8051 Mikrokontroller-család Műszaki Könyvkiadó, Budapest, 1993 Lambert Miklós: Szenzorok - elmélet és gyakorlat Invest - Marketing Bt., ISBN 13: , :26 Mikrovezérlők Alkalmazástechnikája - Alapok 6

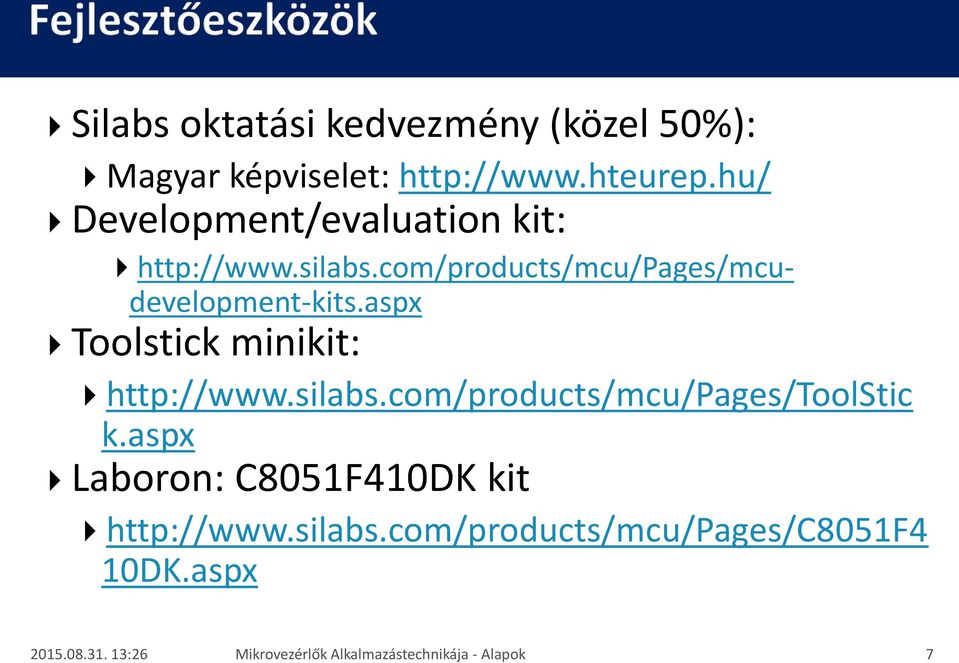

7 Silabs oktatási kedvezmény (közel 50%): Magyar képviselet: Development/evaluation kit: Toolstick minikit: k.aspx Laboron: C8051F410DK kit 10DK.aspx :26 Mikrovezérlők Alkalmazástechnikája - Alapok 7

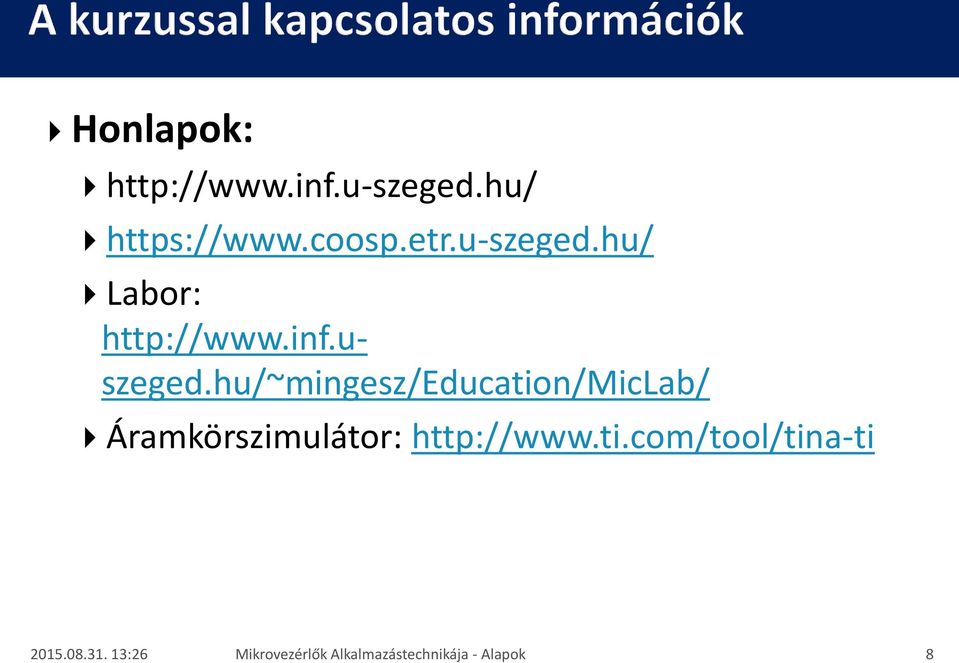

8 Honlapok: Labor: Áramkörszimulátor: :26 Mikrovezérlők Alkalmazástechnikája - Alapok 8

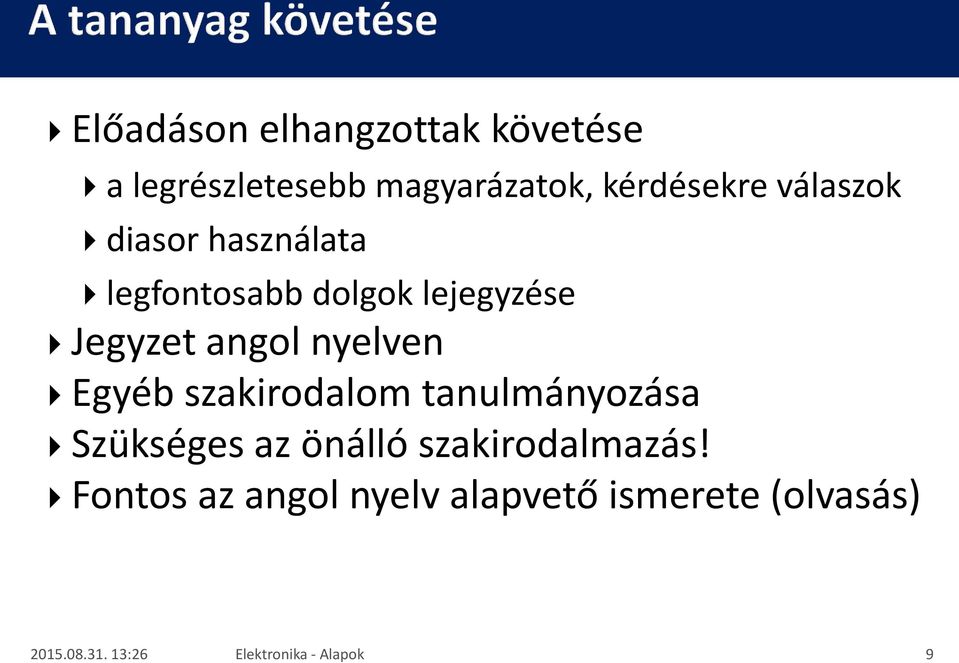

9 Előadáson elhangzottak követése a legrészletesebb magyarázatok, kérdésekre válaszok diasor használata legfontosabb dolgok lejegyzése Jegyzet angol nyelven Egyéb szakirodalom tanulmányozása Szükséges az önálló szakirodalmazás! Fontos az angol nyelv alapvető ismerete (olvasás) :26 Elektronika - Alapok 9

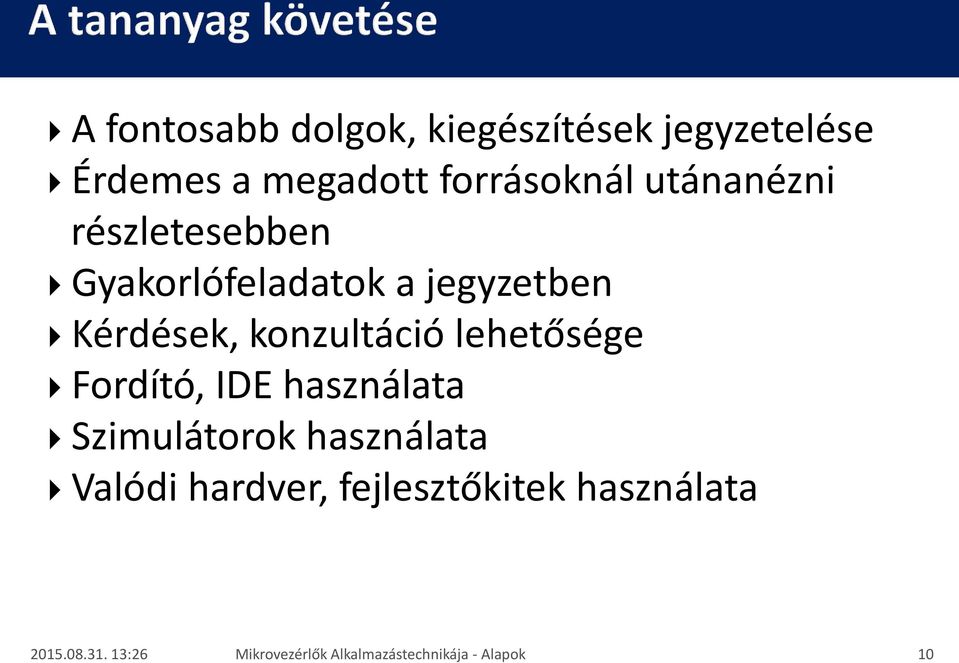

10 A fontosabb dolgok, kiegészítések jegyzetelése Érdemes a megadott forrásoknál utánanézni részletesebben Gyakorlófeladatok a jegyzetben Kérdések, konzultáció lehetősége Fordító, IDE használata Szimulátorok használata Valódi hardver, fejlesztőkitek használata :26 Mikrovezérlők Alkalmazástechnikája - Alapok 10

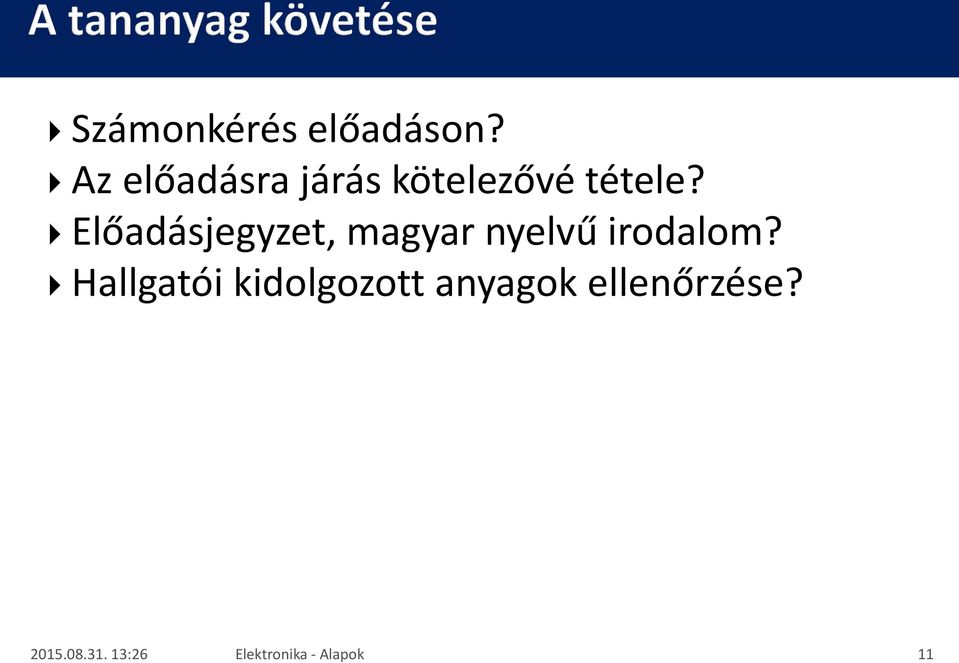

11 Számonkérés előadáson? Az előadásra járás kötelezővé tétele? Előadásjegyzet, magyar nyelvű irodalom? Hallgatói kidolgozott anyagok ellenőrzése? :26 Elektronika - Alapok 11

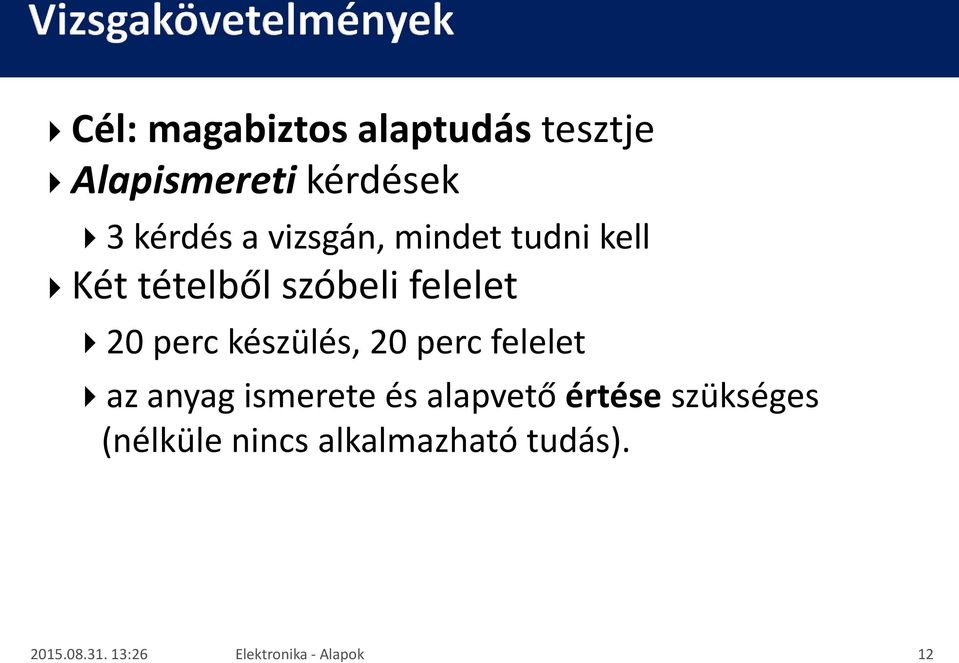

12 Cél: magabiztos alaptudás tesztje Alapismereti kérdések 3 kérdés a vizsgán, mindet tudni kell Két tételből szóbeli felelet 20 perc készülés, 20 perc felelet az anyag ismerete és alapvető értése szükséges (nélküle nincs alkalmazható tudás) :26 Elektronika - Alapok 12
13 Irányadó: ETR és szabályzat 150% feletti alkalom Időben érdemes jelentkezni Első 3-4 héten is ésszerű jelentkezni Pótvizsga, utóvizsga cél: nem várt események okozta gondok megoldása nem ésszerű próbálkozgatni a tudás mérésének következetessége nem függ ezektől a hallgatón is múlik, tud-e élni a lehetőségekkel :26 Elektronika - Alapok 13
14 Gingl Zoltán, 2012, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 14
15 Valódi rendszer érzékelés beavatkozás Feldolgozás :26 Mikrovezérlők Alkalmazástechnikája - Alapok 15

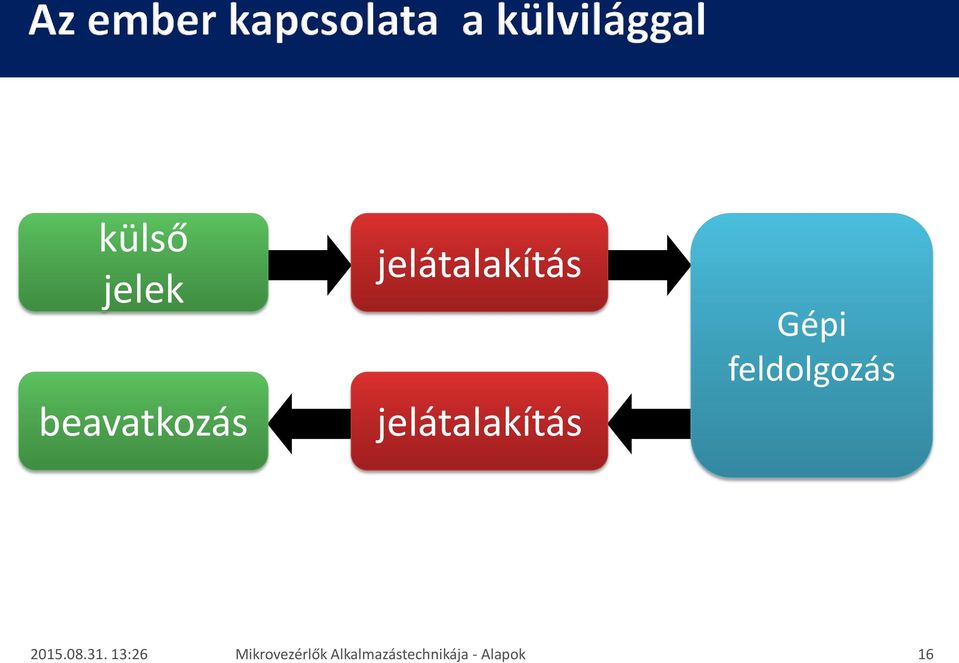

16 külső jelek beavatkozás jelátalakítás jelátalakítás Gépi feldolgozás :26 Mikrovezérlők Alkalmazástechnikája - Alapok 16
17 A működés matematika műveletekkel írható le Jelek - változók Információnyerés a jelekből - műveletek, egyenletek A feldolgozás eredményeként beavatkozás Azaz fizikai, kémiai folyamatok, jelek matematikai leírás, illetve ennek numerikus megfelelője közelítése :26 Mikrovezérlők Alkalmazástechnikája - Alapok 17

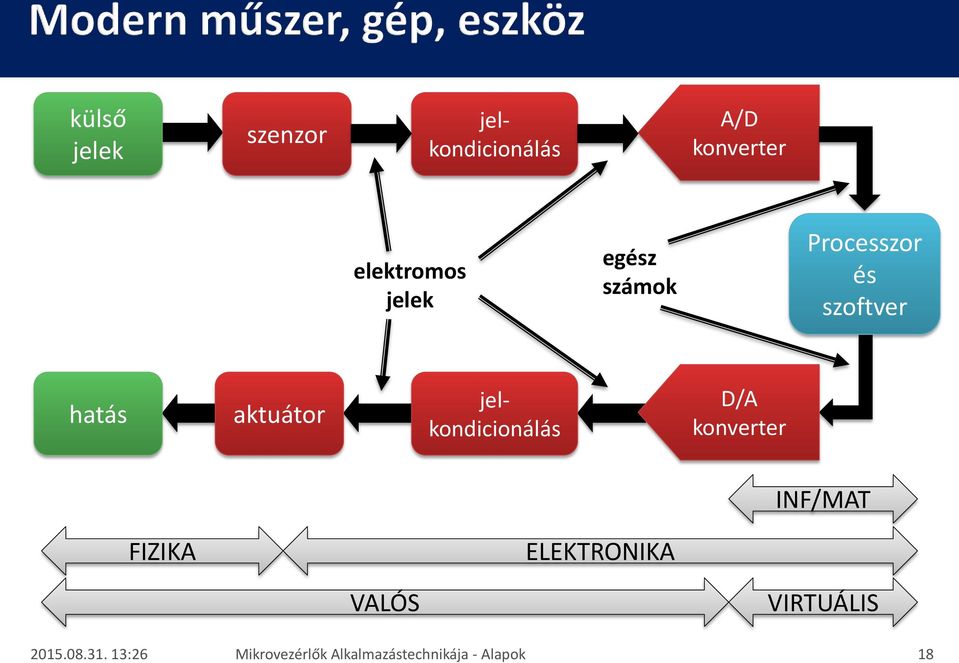

18 külső jelek szenzor jelkondicionálás A/D konverter elektromos jelek egész számok Processzor és szoftver hatás aktuátor jelkondicionálás D/A konverter INF/MAT FIZIKA ELEKTRONIKA VALÓS VIRTUÁLIS :26 Mikrovezérlők Alkalmazástechnikája - Alapok 18

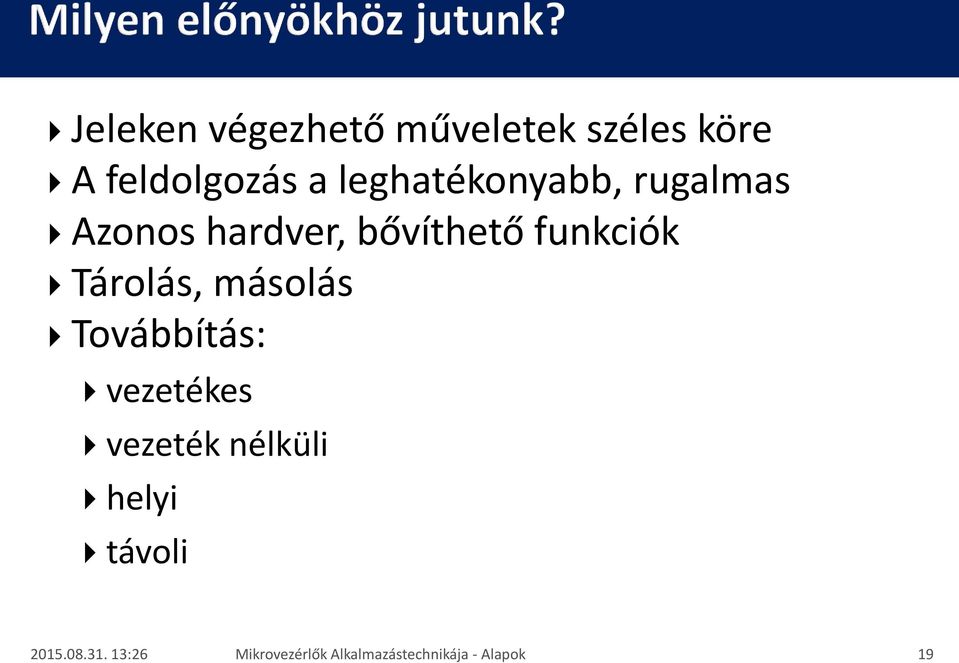

19 Jeleken végezhető műveletek széles köre A feldolgozás a leghatékonyabb, rugalmas Azonos hardver, bővíthető funkciók Tárolás, másolás Továbbítás: vezetékes vezeték nélküli helyi távoli :26 Mikrovezérlők Alkalmazástechnikája - Alapok 19

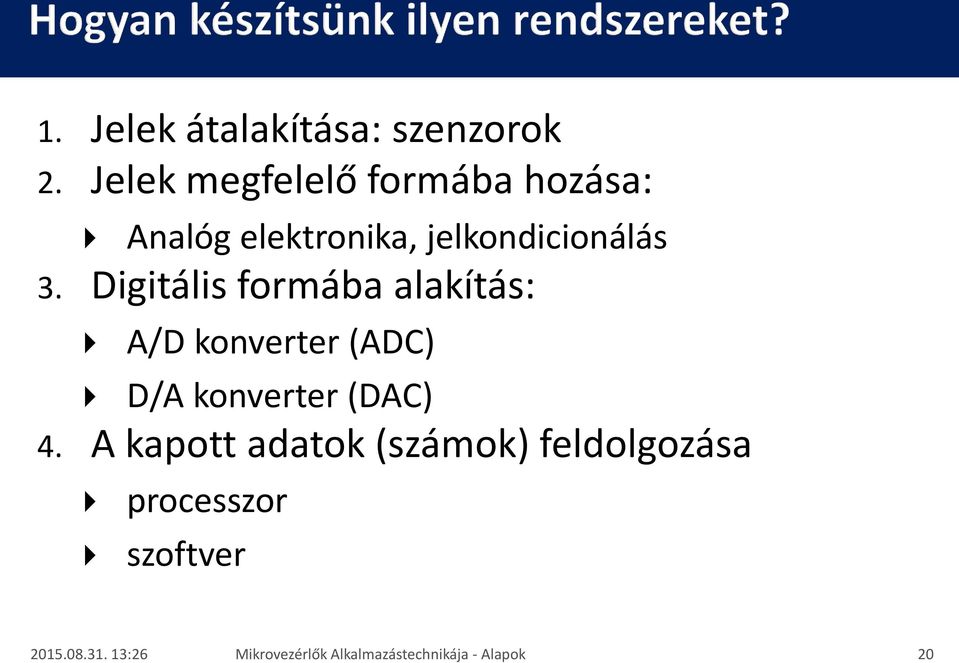

20 1. Jelek átalakítása: szenzorok 2. Jelek megfelelő formába hozása: Analóg elektronika, jelkondicionálás 3. Digitális formába alakítás: A/D konverter (ADC) D/A konverter (DAC) 4. A kapott adatok (számok) feldolgozása processzor szoftver :26 Mikrovezérlők Alkalmazástechnikája - Alapok 20
21 Processzor Boot memória Adat és programmemória Interfész a perifériákhoz: Felhasználói felület Adattárolás Adattovábbítás Távelérés Szoftverek, operációs rendszer Tápellátás :26 Mikrovezérlők Alkalmazástechnikája - Alapok 21
22 Gingl Zoltán, 2012, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 22
23 A legtöbb komponens integrálása egyetlen lapkára komplett számítógép egyetlen integrált áramkörben Célszámítógép, adott feladathoz Kis méret, fogyasztás Kommunikáció már áramkörökkel, PC-vel Univerzális digitális+szoftver(+analóg) építőelem (mint a műveleti erősítő az analóg elektronikában) Beágyazott vezérlések, szenzorok, Mechanikai, mechatronikai rendszerek Alternatívák nagysebességű valós idejű működés: DSP, DSC, FPGA :26 Mikrovezérlők Alkalmazástechnikája - Alapok 23
24 Megbízható, folyamatos működés Nincs operációs rendszer, önálló kód fut A programnak nincs vége Külső események, perifériák eseményei Megszakítások bármikor keletkezhetnek Bármikor bekövetkezhet RESET (számos ok) Korlátozott erőforrások Optimalizált szoftver Hardverközeli programozás A hardver/assemlber ismerete :26 Mikrovezérlők Alkalmazástechnikája - Alapok 24
25 CPU regiszterek cím és adatbuszrendszer RAM, ROM, EEPROM, flash Integrált perifériák CPU-periféria kommunikáció Intel processzorokon külön utasítás IN AX,ADDRESS Memory mapping módszer (mintha memória lenne) SFR egy speciális memory mapping :26 Mikrovezérlők Alkalmazástechnikája - Alapok 25
26 ANALOG PERIPHERALS A/D CONVERTER VOLTAGE REFERENCE DIGITAL PERIPHERALS TIMER COUNTER PORT INPUT AND OUTPUT D/A CONVERTER TEMPERATURE SENSOR COUNTER ARRAY UART CAPACITANCE TO DIGITAL VOLTAGE REGULATOR CRC CALCULATION SMBUS/I2C PGA MUX MULTIPLY/ ACCUMULATE USB/WIRELESS SPI BUS CAN/LIN BUS POWER ON RESET PROCESSOR SUPPORT PERIPHERLS SUPPLY MONITOR WATCHDOG TIMER OSCILLATOR AND PLL REAL TIME CLOCK PROCESSOR CORE INTERRUPT HANDLER MICROCONTROLLER CORE MEMORY RAM/FLASH DMA DEBUG INTERFACE :26 Mikrovezérlők Alkalmazástechnikája - Alapok 26
27 Megnevezés Power On Reset Power supply monitor (Brown-out detector) Watchdog timer Oscillator, PLL LDO regulator Debug interface Feladat, leírás Megfelelő RESET jel generálása a tápfeszültség bekapcsolásakor A tápfeszültség folyamatos monitorozása, ha túl alacsony, RESET generálása A program futásának folyamatos monitorozása, zavarjelek, hiba esetén RESET generálása A processzor ütemjelének előállítása, a frekvencia sokszorozása (PLL, phase-locked loop) Tápfeszültség alacsony feszültségeséses stabilizálása JTAG (Joint Test Action Group) vagy más port, amivel működés közben le lehet kérdezni az áramkör belső állapotát, a kivezetéseken levő jelszinteket :26 Mikrovezérlők Alkalmazástechnikája - Alapok 27
28 Megnevezés Flash Flash/EEPROM PORT I/O, GPIO Timer/Counter PCA (Programmable Counter Array) RTC (Real-Time clock) CRC (Cyclic Redundancy Check) MAC (Multiply and Accumulate) Feladat, leírás A program és adatok tárolása tápfeszültség nélkül is Boot memória és programmemória is Törölhető permanens adattároló memória Logikai értékeket reprezentáló jelek előállítása és olvasása Időzítések, események számlálása, periodikus események generálása Sokcsatornás időzítések, PWM jelek előállítása Valós idejű óra, időzített riasztások, processzor ébresztés Adatok integritásának, hibáinak ellenőrzése Gyorsított szorzás és összeadás (sok művelethez hasznos, pl. FFT spektrális analízis, FIR, IIR szűrés :26 Mikrovezérlők Alkalmazástechnikája - Alapok 28
29 Megnevezés EMI (External memory interface) UART (Universal Asynchronous Receiver/Transmitter) SPI (Serial Peripheral Interface) I2C (Inter Integrated Circuit) CAN (Controller Area Network) LIN (Local Interconnect Network) USB (Universal Serial Bus) Wireless Feladat, leírás Külső memória vagy hasonló peiféria (ADC, DAC, stb.) kezelése, írása, olvasása. Adat-, címbusz, vezérlőjelek. Egyszerű, igen elterjedt aszinkron soros adatátviteli mód, kommunikáció számos más eszközzel, számítógéppel Szinkronizált soros adatátvitel integrált áramörök között Szinkronizált soros adatátvitel integrált áramörök között, a két vezetékre sok eszköz csatlakozhat. Autóiparban és más kritikus alkalmazásokban használt soros adatátviteli hálózati interfész. USB eszközként működés és kommunikáció biztosítása Vezeték nélküli kommunikáció biztosítása :26 Mikrovezérlők Alkalmazástechnikája - Alapok 29
30 Megnevezés Comparator ADC (Analog-to-Digital Converter) DAC (Digital-to-Analog Converter) MUX (Multiplexer) PGA (Programmable Gain Amplifier) Temperature Sensor CDC (Capacitance-to-Digital Converter) Feladat, leírás Feszültségkülönbség előjelének megfelelő logikai jelet ad Feszültséget egész számmá konvertál. Az egész szám lehet előjeles vagy előjel nélküli 8-24 bites szám Egész számmal arányos feszültséget vagy áramot ad. Az egész szám szám lehet előjeles vagy előjel nélküli 8-16 bites szám. A bemenetén levő több analóg jelből egyet ad a kimenetén. Analóg jelek szoftveresen kiválasztható erősítését végzi, az erősítés értéke tipikusan között állítható A mikrovezérlő hőmérsékletétől függő jelet ad. Kapacitív nyomógombok, csúszóérintkezők megvalósítását támogatja az érintés által megváltozott kapacitásérték digitalizálásával :26 Mikrovezérlők Alkalmazástechnikája - Alapok 30
31 11-bit felbontás adat/s 48cm x 38 cm x 66cm 68kg $ ben forrás: Walt Kester, Analog-Digital Conversion, Analog Devices, :26 Mikrovezérlők Alkalmazástechnikája - Alapok 31
32 Fent: C8051F060 Egycsipes számítógép 2 x A/D: 16-bit, 1M adat/s 2 x D/A: 12-bit 25 MIPS Középen: C8051F530 Egycsipes számítógép A/D: 12-bit, 200k adat/s Lent: LM73 Hőmérsékletszenzor 14-bit A/D :26 Mikrovezérlők Alkalmazástechnikája - Alapok 32

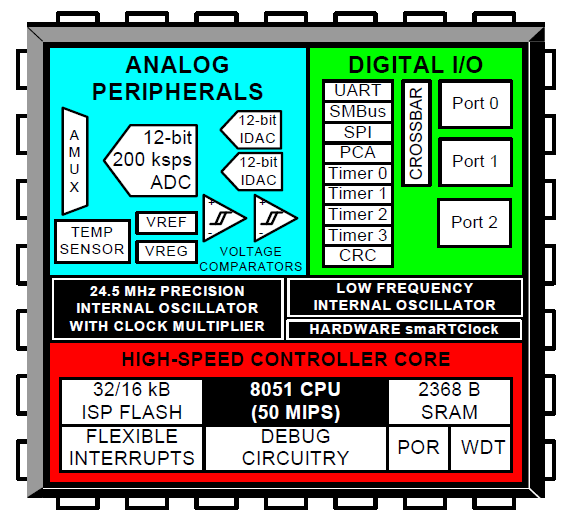

33 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 33
34 Gingl Zoltán, 2012, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 34
35 Architektúra, sebesség 8-bit, 16-bit, 32-bit CISC, RISC (DC) 32768Hz 1MHz/20MHz 25MHz/100MHz Általános mikrovezérlők (general purpose) digitális vezérlési feladatok Kétállapotú, digitális jelek Speciális mikrovezérlők (special function) USB MCU wireless MCU networked MCU secure MCU :26 Mikrovezérlők Alkalmazástechnikája - Alapok 35
36 Kevert jelű mikrovezérlők (mixed-signal MCU) valós jelek kezelése analóg perifériák analog MCU, analog-intensive MCU Kapacitív érintésérzékelő mikrovezérlők (capacitive touch sensing MCU) modern felhasználói felület kapacitás digitalizálása sok bemeneten :26 Mikrovezérlők Alkalmazástechnikája - Alapok 36
37 Kisfogyasztású mikrovezérlők (low-power) uA/MHz <1uA nyugalmi módok adatmegőrzés elemes alkalmazásokhoz Alacsonyfeszültségű mikrovezérlők (low-voltage) 1,8V 2,7V, de akár 0,9V is elegendő a működéshez elemes táplálás gyakran kis fogyasztásúak is a működési sebesség is függhet ettől :26 Mikrovezérlők Alkalmazástechnikája - Alapok 37
38 Kisméretű mikrovezérlők (small form factor) 2mm x 2mm 3mm x 3mm 7mm x 7mm 6-48 kivezetés Ipari, járműipari mikrovezérlők (industrial, automotive) speciális kommunikációs perifériák (CAN, LIN, ) extra megbízhatóság széles hőmérséklettartomány szigorúbb specifikációk :26 Mikrovezérlők Alkalmazástechnikája - Alapok 38
39 Gingl Zoltán, 2012, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 39
40 Galvanic isolation CAN, RS232, System controller microcontroller Galvanic isolation Galvanic isolation Motor drivers A/D converter Motor Position, current :26 Mikrovezérlők Alkalmazástechnikája - Alapok 40
41 PROGRAMMABLE LOGIC CONTROLLER microcontroller Galvanic isolation Galvanic isolation Galvanic isolation Output drivers Input circuitry CAN, RS232, :26 Mikrovezérlők Alkalmazástechnikája - Alapok 41
42 microcontroller Motor drivers ADC Pump Motor Pressure sensor LCD DISPLAY :26 Mikrovezérlők Alkalmazástechnikája - Alapok 42
43 RF interface Vibration motor driver CODEC A/D D/A Processor microcontroller Touch screen LCD Flash microcontroller ZOOM USB ADC CCD sensor LENS :26 Mikrovezérlők Alkalmazástechnikája - Alapok 43
44 Pages/default.aspx Ablakemelő motorok Riasztórendszer Akkumlátortöltés Tükrök mozgatása, fűtése Szellőzés, klimatizálás Guminyomás mérése menet közben :26 Mikrovezérlők Alkalmazástechnikája - Alapok 44
45 Gingl Zoltán, 2012, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 45
46 Hallgatói részvétel: Nyári szakmai gyakorlat Szakdolgozat, diplomamunka PhD munka Ipari fejlesztések Információk: :26 Mikrovezérlők Alkalmazástechnikája - Alapok 46
47 Kajakba rögzíthető Start/stop Akkuról SD kártyára ment USB 2.0 upload JAVA PC-szoftver :26 Mikrovezérlők Alkalmazástechnikája - Alapok 47
48 MULTIPLEXER C8051F580 SD SPI PORT I/O ADC UART :26 Mikrovezérlők Alkalmazástechnikája - Alapok 48
49 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 49

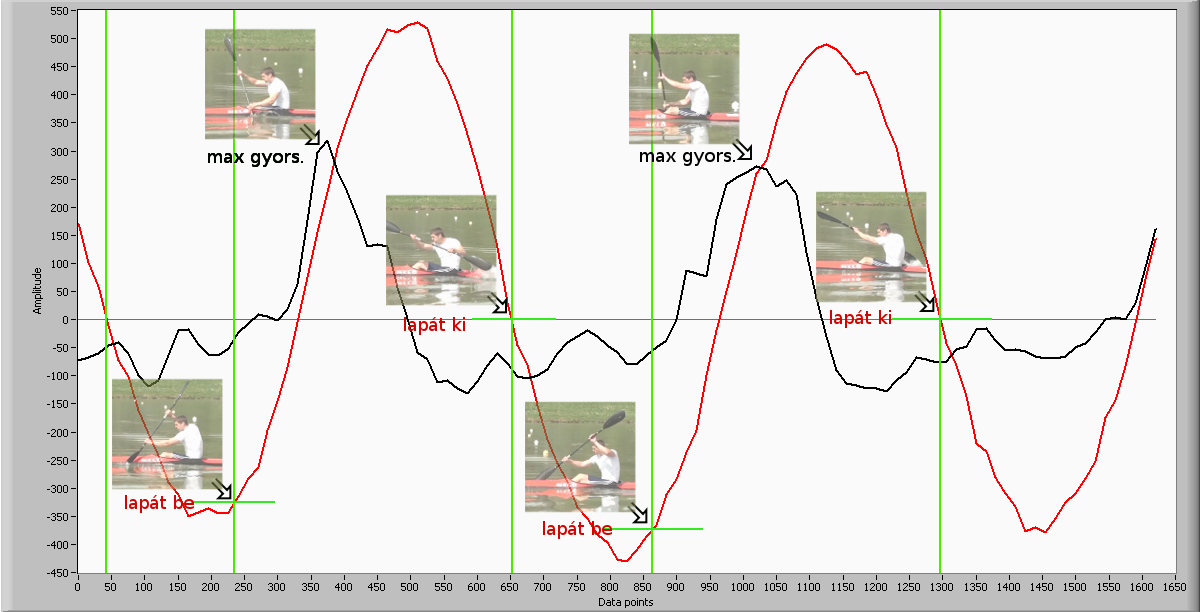

50 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 50
51 Madarak viselkedése Légnyomás ±50Hgmm USB port Linux vezérlőszoftver nyomásmérés hőmérsékletmérés pumpa vezérlés mikrofonjel mérése :26 Mikrovezérlők Alkalmazástechnikája - Alapok 51
52 C8051F410 PWM Motor driver Pump Motor ADC Pressure sensor USB UART UART PORT I/O RH, T sensor :26 Mikrovezérlők Alkalmazástechnikája - Alapok 52
53 12-bit felbontás 40 millió adat/s USB port A/D converter FIFO uc USB :26 Mikrovezérlők Alkalmazástechnikája - Alapok 53
54 DC-1MHz jeltartomány LCD kijelző Amplitúdó, fázis mérése DDS technológia Frekveniafelbontás 24-bit :26 Mikrovezérlők Alkalmazástechnikája - Alapok 54
55 C8051F bit ADC SPI DDS PORT I/O 16-bit ADC 16-bit ADC USB UART UART PORT I/O LCD DISPLAY :26 Mikrovezérlők Alkalmazástechnikája - Alapok 55
56 Tápegység I, V mérése Biztonsági lekapcsolás LED állapotjelzés Mérés és adatgyűjtés laboron :26 Mikrovezérlők Alkalmazástechnikája - Alapok 56
57 MUX C8051F410 R ADC PORT I/O USB UART UART :26 Mikrovezérlők Alkalmazástechnikája - Alapok 57
58 2A lézerdióda Logaritmikus pulzusok 1us felbontás Sok műszer kiváltása oszcilloszkóp, jelgenerátor, lézermeghajtó Biofizika Baktériumok fotoszintézise Fényimpulzusos gerjesztések Keletkezett fény mérése :26 Mikrovezérlők Alkalmazástechnikája - Alapok 58
59 C8051F bit DAC 16-bit ADC LASER DRIVER 16-bit ADC USB UART UART :26 Mikrovezérlők Alkalmazástechnikája - Alapok 59
60 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 60
61 EKG és vérnyomás-jelek Önálló műszer LCD kijelző, gombok USB adattárolás :26 Mikrovezérlők Alkalmazástechnikája - Alapok 61
62 C8051F060 PORT I/O 16-bit ADC VINCULUM USB HOST UART #1 16-bit ADC USB UART UART #2 PORT I/O LCD DISPLAY :26 Mikrovezérlők Alkalmazástechnikája - Alapok 62
63 Gingl Zoltán, 2012, Szeged Mikrovezérlők Alkalmazástechnikája :26 Mikrovezérlők Alkalmazástechnikája - Alapok 63
64 Típus C8051Fxxx PIC Atmel AVR (ATMEGA) ARM (up/mpu, uc/mcu) Tulajdonságok Eredeti INTEL: 8-bit CISC, 12 cycles/clock C8051Fxxx: 1 cycle/clock 8-bit RISC, 4 cycles/clock népszerű, magyar nyelvű könv 8-bit RISC, 1 cycle/clock Arduino 32-bit RISC 1 cycle/clock egylapos PC-k, okostelefonok :26 Mikrovezérlők Alkalmazástechnikája - Alapok 64
65 Speed PIC16F87X 4V-5V <3,5V C8051F410 50MHz, 2V..5V ADC 10-bit, 34kHz, 8 channel 12-bit, 200kHz, 27 channel DAC - 2x12 bit Timer 2x8 bit, 1x16 bit 4x16 bit, 6x16 bit PCA Memory 8kx14 flash, 368 byte SRAM 32kx8 flash 2304 byte SRAM Idd 8kIPS 1MIPS I/O tolerance 0V-VDD 0V-5,5V 32kIPS 1MIPS :26 Mikrovezérlők Alkalmazástechnikája - Alapok 65

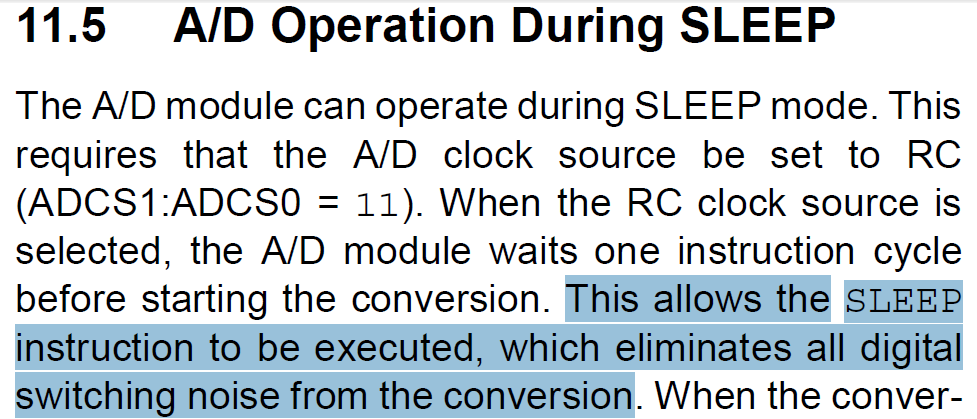

66 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 66
67 Speed ATMEGA328 4,5V-5V 2V C8051F410 50MHz, 2V..5V ADC 10-bit, 15kHz, 8 channel 12-bit, 200kHz, 27 channel DAC - 2x12 bit Timer 2x8 bit, 1x16 bit 4x16 bit, 6x16 bit PCA Memory 32kx8 flash, 2048 byte SRAM 32kx8 flash 2304 byte SRAM Idd 1MIPS 1MIPS 32kIPS I/O tolerance 0V-VDD 0V-5,5V :26 Mikrovezérlők Alkalmazástechnikája - Alapok 67

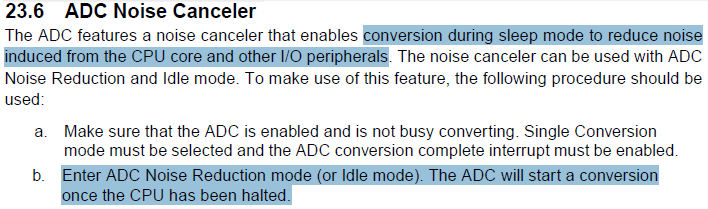

68 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 68
69 bit 25MHz-100MHz ARM 32-bit 80MHz sokkal egyszerűbb programozás kisebb kódméret kisebb feladatok 8-bites adatokkal írhatók le kisebb fogyasztás nyomógombok, billentyűzet kezelése LED-ek, kijelzők kezelése szenzorok jelének digitalizálása intelligens szenzorok elemről működő modulok, adatgyűjtők vezeték nélküli szenzorhálózatok mechanikai rendszerek vezérlése járműelektronika beágyazott vezérlések nagyobb számítási kapacitás, pontosság modern architektúra bonyolultabb algoritmusok gyorsabb végrehajtás valós idejű számítások motorvezérlés gyors időfüggő jelek kezelése digitális szűrés USB eszközök multiprocesszoros vezérlőrendszerek ipari automatizálás otthoni automatizálás egylapos PC-k, beágyazott PC-k :26 Mikrovezérlők Alkalmazástechnikája - Alapok 69
70 AM3359 ARM Cortex-A8 5V, 500mA 256MB RAM, SDCARD LAN, USB, GPIO 12-bit ADC Valós idejű? Boot idő? Broadcom BCM2835 (ARM1176) CPU/FPU/GPU 5V, 700mA 256MB RAM, SDCARD AUDIO, HDMI LAN, USB, GPIO Valós idejű? Boot idő? :26 Mikrovezérlők Alkalmazástechnikája - Alapok 70
71 Raspbian wheezy Hardveres lebegőpontos számítás támogatással gyorsabb, multimédia alkalmazásokhoz is megfelelő Soft-float Debian wheezy Szoftveres lebegőpontos számítással (lassabb) Arch Linux ARM Az Arch Linux portolása ARM architektúrára QtonPi Qt5 alkalmazások támogatására fejlesztő környezet beépítve a csomagba Részletek: :26 Mikrovezérlők Alkalmazástechnikája - Alapok 71

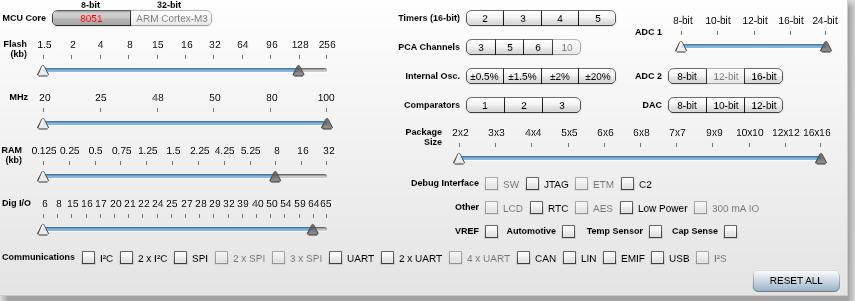

72 25MHz-100MHz (100MIPS) 128k flash, 8k SRAM 64 I/O UART, SPI, I2C, CAN, LIN, USB, EMIF, Wireless JTAG, USB debug, IDE, SDCC 5x16-bit timer, 6xPCA 0,5% OSC, RTC 3 ADC (8-24 bit, 10Hz-1MHz) 2 DAC (8-12 bit), 3 CMP Vref, Temp Sensor, Cap Sense 2x2mm 160uA at 1MHz, 13uA at 32768Hz VDD: 0,9V-5V :26 Mikrovezérlők Alkalmazástechnikája - Alapok 72
73 Teljes hőmérséklettartomány Teljes órafrekvencia-tartomány Teljes tápfeszültség-tartomány Digitális perifériák minősége, gazdagsága Analóg perifériák minősége, gazdagsága Azonos mag, széles választék, sok szoftver Rendkívül jó dokumentáltság Hatékony fejlesztőkörnyezet, debug Egyszerű programozás Oktatási kedvezmények :26 Mikrovezérlők Alkalmazástechnikája - Alapok 73
74 :26 Mikrovezérlők Alkalmazástechnikája - Alapok 74
