1 Analog- and digital hw Signal processing- and operating sw Equipment System Elektronikai hadviselési si és s felderítı rendszerek integráci ciója korszerő digitális lis- és s szoftver rádir dió technológi giával Dr. Eged Bertalan Sagax Communications Ltd., 1096 Budapest Haller u Hungary

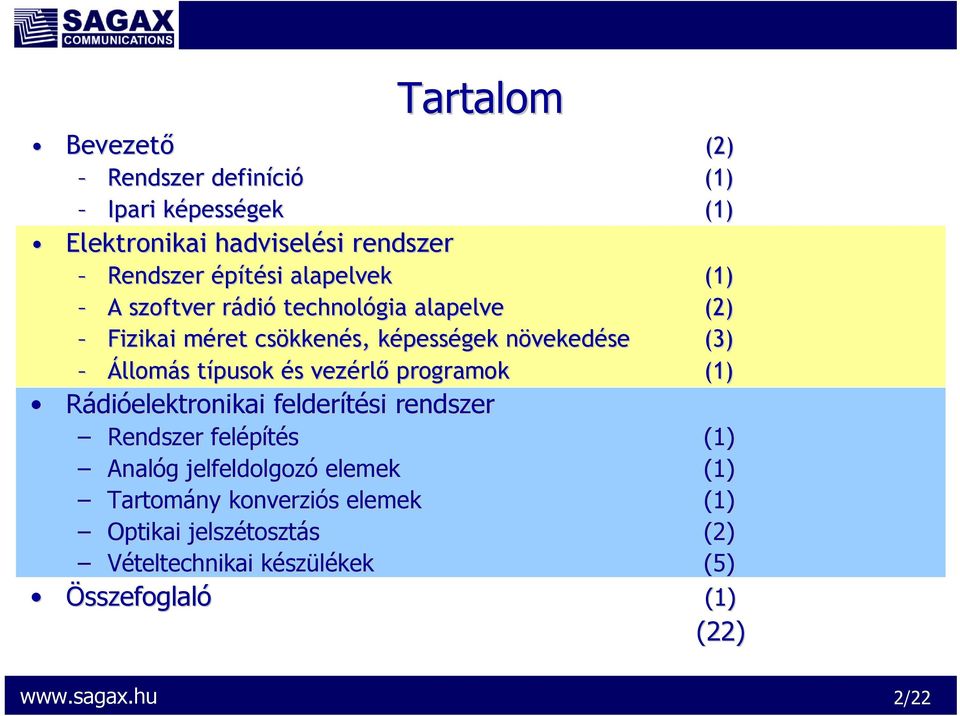

2 Tartalom Bevezetı (2) Rendszer definíci ció (1) Ipari képessk pességek (1) Elektronikai hadviselési si rendszer Rendszer építési alapelvek (1) A szoftver rádir dió technológia alapelve (2) Fizikai méret m csökken kkenés, képessk pességek növekedn vekedése (3) Állomás s típusok t és s vezérl rlı programok (1) Rádióelektronikai felderítési rendszer Rendszer felépítés (1) Analóg g jelfeldolgozó elemek (1) Tartomány konverziós s elemek (1) Optikai jelszétoszt tosztás (2) Vételtechnikai készk szülékek (5) Összefoglaló (1) (22) 2/22

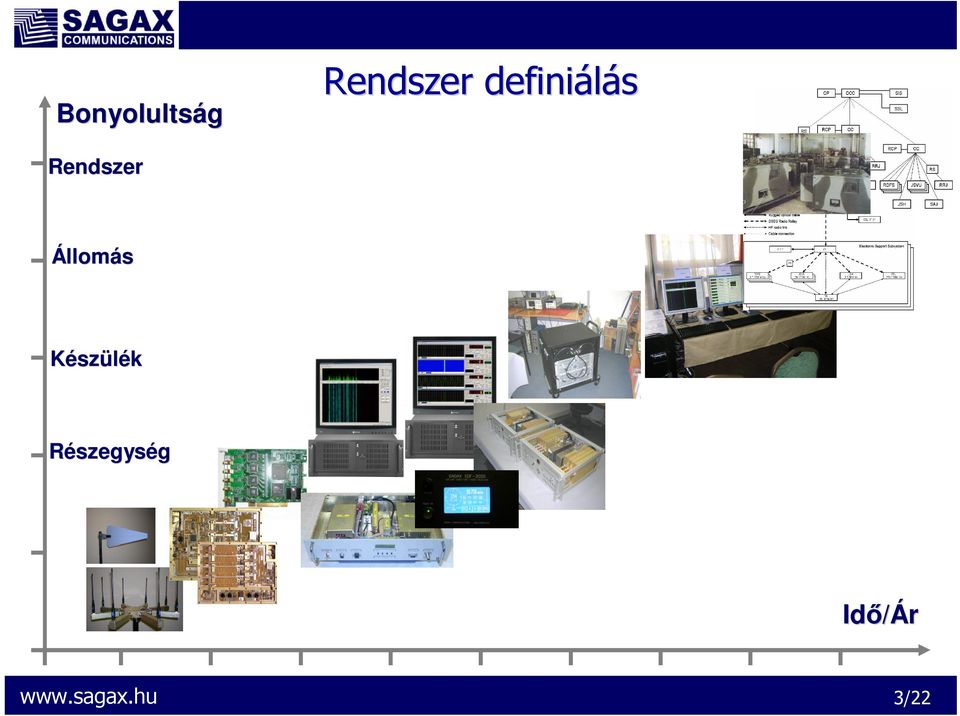

3 Bonyolultság Rendszer definiálás Rendszer Állomás Készülék Részegység Idı/Ár 3/22

4 Magyar (védelmi)elektronika ipar képessk pesség Bonyolultság Rendszer Pálma, Liget, Szahara Állomás Készülék Részegység Idı/Ár 4/22

5 Fi el d coup li ng Si gna l ro uting Anal og ex te nsi on Do main c onv ersi on Si gna l proces si ng Appl i catio ns Equi pmen ts Sys te ms Fi el d coup li ng Si gna l ro uting Anal og ex te nsi on Do main c onv ersi on Si gna l proces si ng Appl i catio ns Equi pmen ts Sys te ms Integrált felderítı és s zavaró rendszer Vezérlés (CC) Adatbázis (táv)vezérelt mőködés Hálózat Hálózat (táv)vezérelt mőködés Felderítés ESM (SIGINT/COMINT) Zavarás ECM 5/22

6 Rádióelektronikai eszköz z modell IF Down Conversion Traditional implementation RF IF BB Baseband Down Conversion Baseband Demodulation and Processing Software Defined Radio based implementation Analog processing Domain conversion A/D and D/A Digital processing RF technology Conversion technology DSP technology GUI technology 6/22

7 SDR megvalósítási si szintek Digital signals Digital BB Digital IF Digital RF 7/22

8 Méret csökken kkenés képesség g növekedn vekedés DCU-314 Max. 4 analog I/O channels 1 clock I/O channel 80Msps/14bit sampling 500MHz bandwidth 80 bit front-end bus Xilinx Virtex II FPGA 64bit/66MHz PCI interface DRU-304 Max. 4 analog I/O channels 1 clock I/O channel 80Msps/14bit sampling 500MHz bandwidth Xilinx Virtex II FPGA Max. 16 digital tuner 64bit/66MHz PCI interface 8/22

9 20GHz/sec teljes sávú pásztázási si sebesség Felfedési képess k pességek PCS downlink band CDMA channels Narrow-band FM DVB-T broadcast 9/22

10 Könnyő jármőves nagy mobilitású telepítés Elektronika a raktérben Kezelıfelület a kabinban 10/22

11 Állomás prototípusok (12U 19 méretben) Felderítı (ESM) állomás MHz frekvencia tartomá tartomány 2/4 fü független keresı keresı vevı vevıkészü szülék 4/16/64 monitoring csatorna Helyi vagy tá távoli rö rögzí gzítési lehetı lehetıség Irá Iránymé nymérési ké képessé pességekkel bı bıvíthetı thetı Helyi vagy tá távoli vezé vezérlé rlés lehetı lehetısége Zavaró (ECM) állomás Adó Adó MHz frekvencia tartomá tartomány Folyamatos és felelı ı (responsive) üzemmó felel zemmód 100ms válaszidejő ő akció ó k é pessé é g (1ms opció laszidej akci pess opció) Szé é les adaptá á lható ó modulá á l ó jelkí í n á lat Sz adapt lhat modul jelk 1000W adó adó kimenı kimenı teljesí teljesítmé tmény Akkumulá Akkumulátoros üzem csö csökkentett ké képessé pességekkel 11/22

12 SIGINT/COMINT nagyállom llomás/(al)rendszer Field coupling Signal routing Analog front-end Digital converter Spectrum routing Signal reception Info decoding Out present HF ADC Search Baudot N Analog Signal Routing Matrix N x M M VHF M ADC NET NET (FC) (FC) Digital Signal Routing Matrix M x K K Monitor NET NET (IP) (IP) Sitor L ADC Spectrum servers 6 Signal and info servers 7 8 Dynamic resource allocation management 12/22

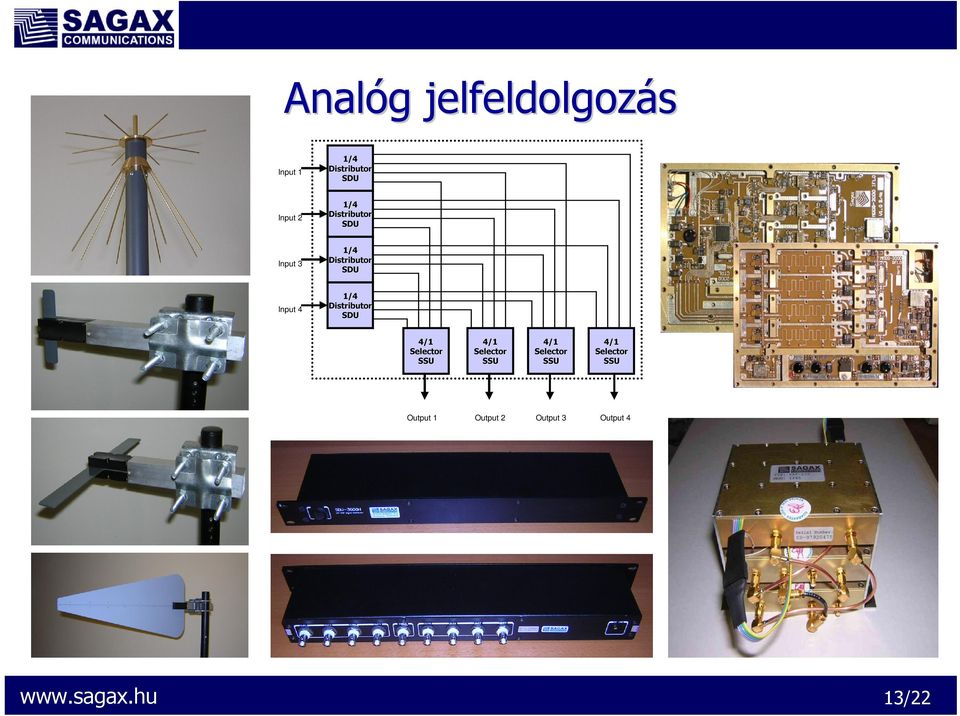

13 Analóg g jelfeldolgozás Input 1 1/4 Distributor SDU Input 2 1/4 Distributor SDU Input 3 1/4 Distributor SDU Input 4 1/4 Distributor SDU 4/1 Selector SSU 4/1 Selector SSU 4/1 Selector SSU 4/1 Selector SSU Output 1 Output 2 Output 3 Output 4 13/22

14 Tartomány konverzió Different front-end configurations Control BUS Front-end BUS Control EEPROM I2C MCU PROM JTAG FPGA JTAG Config EEPROM FPGA CFG FPGA LOGIC and DSP resource RS-232 serial control interface Dedicated data connection External TRG in/out Analog Digital Analog preamp ADC FIFO FPGA Full bandwidth WIDE-BAND (Direct sampled) Sampling CLK for converters PCI HOST Interface Reduced bandwidth External CLK in/out SCLK OSC 10MHz CLK DRV X2/X4/X8Sampling CLK LCLK OSC 33MHz PCI BUS connector Local CLK Analog Analog preamp ADC DDC FPGA NARROW-BAND (Channelized) (DCU-304) (DRU-304) 14/22

15 Optikai jelszétosztó hálózat 15/22

16 Spectrum routing Digital sources (converters) Digital Selection/switch matrix Digital sinks (receivers) Storage media Read thread Write thread 16/22

17 Tároló/késleltetı szerver Compact design with graphical user interface Up to 40MHz wide instantaneous real-time bandwidth Analog or digital input and output Up to 8TB storage capacity in 4U Stand-alone alone or network access SSS-3000 server 17/22

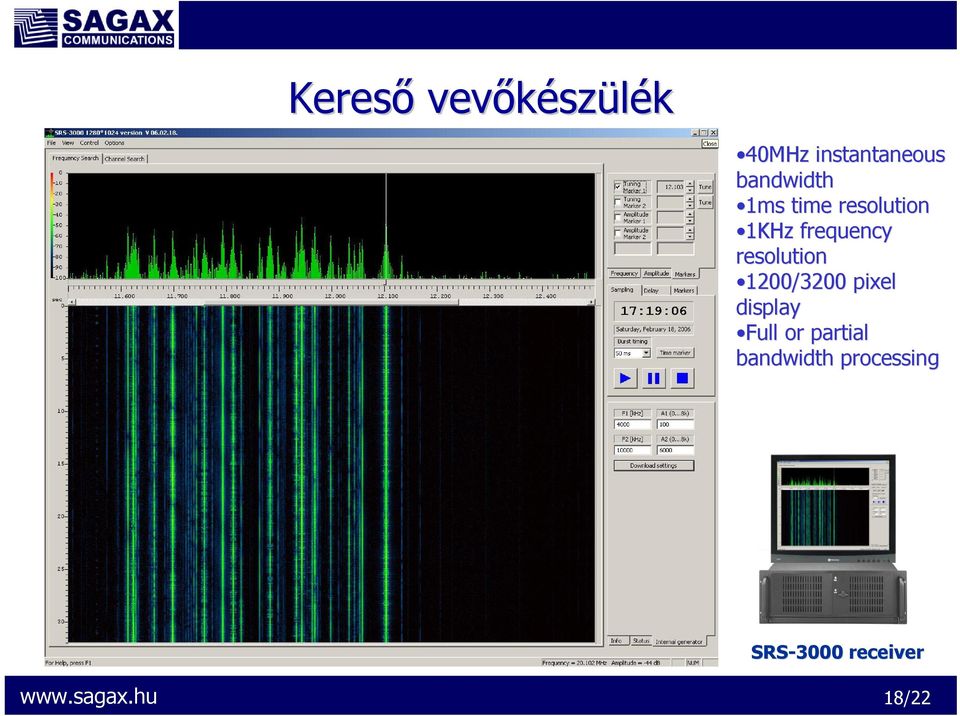

18 Keresı vevıkész szülék 40MHz instantaneous bandwidth 1ms time resolution 1KHz frequency resolution 1200/3200 pixel display Full or partial bandwidth processing SRS-3000 receiver 18/22

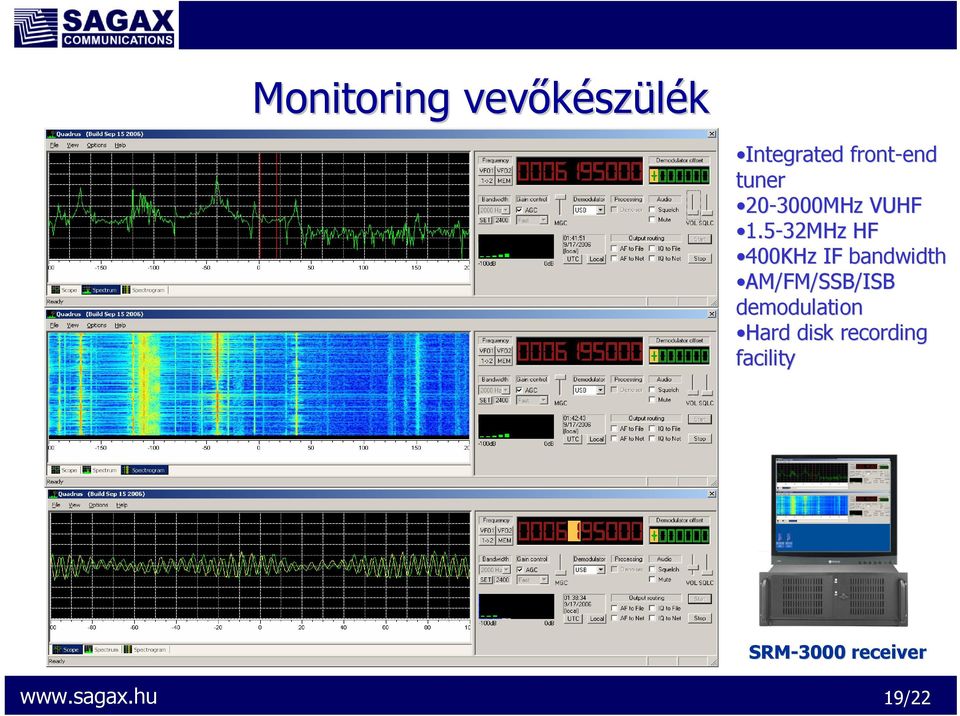

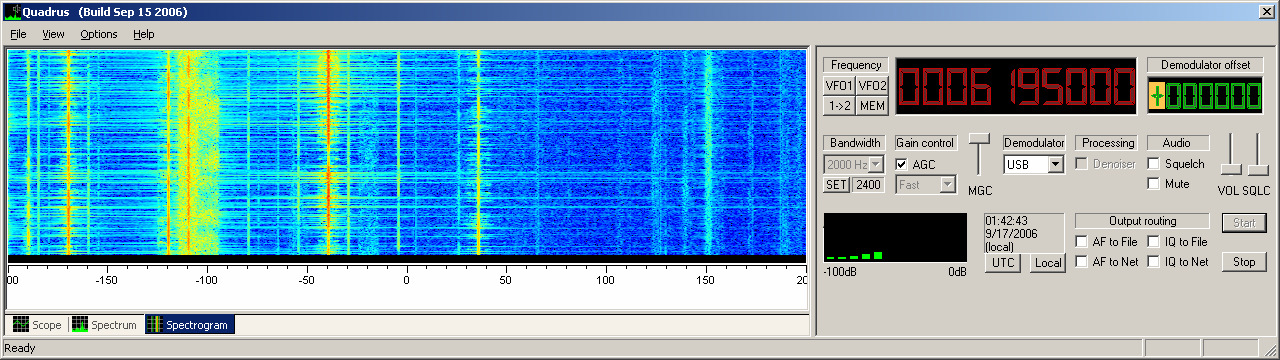

19 Monitoring vevıkész szülék Integrated front-end tuner MHz VUHF MHz HF 400KHz IF bandwidth AM/FM/SSB/ISB demodulation Hard disk recording facility SRM-3000 receiver 19/22

20 Demodulátor és s dekóder der Different signal input interfaces Digital demodulators Large number of signal decoding Advanced signal analysis functions Powerful signal intelligence tools Signal classification option SDW-3000 decoder 20/22

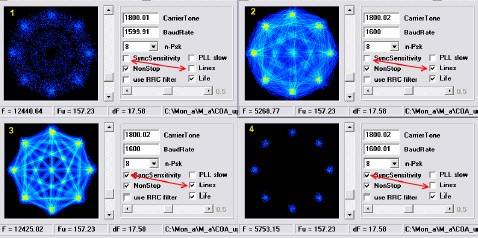

21 Demoduláci ció és s dekódol dolás NET NET (IP) (IP) Demodulator -FSK -PSK -QAM Modulation analysis tools Decoder -Codan -Pactor Data analysis tools NET NET (IP) (IP) *.WAV files Report files 21/22
