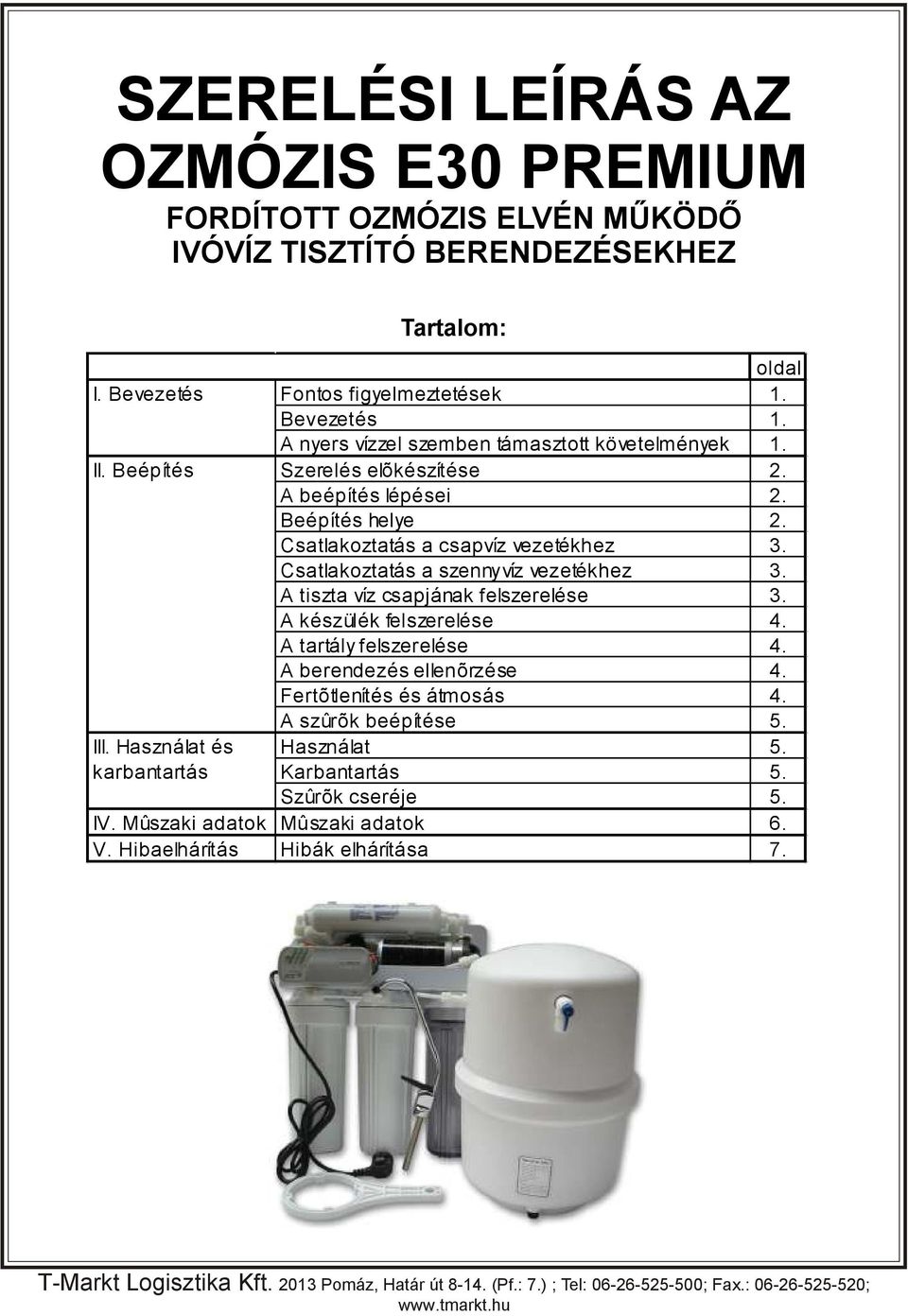

1 SZERELÉSI LEÍRÁS AZ OZMÓZIS E30 PREMIUM FORDÍTOTT OZMÓZIS ELVÉN MŰKÖDŐ IVÓVÍZ TISZTÍTÓ BERENDEZÉSEKHEZ I. Bevezetés II. Beépítés III. Használat és karbantartás Tartalom: oldal Fontos figyelmeztetések 1. Bevezetés 1. A nyers vízzel szemben támasztott követelmények 1. Szerelés elõkészítése 2. A beépítés lépései 2. Beépítés helye 2. Csatlakoztatás a csapvíz vezetékhez 3. Csatlakoztatás a szennyvíz vezetékhez 3. A tiszta víz csapjának felszerelése 3. A készülék felszerelése 4. A tartály felszerelése 4. A berendezés ellenõrzése 4. Fertõtlenítés és átmosás 4. A szûrõk beépítése 5. Használat 5. Karbantartás 5. Szûrõk cseréje 5. IV. Mûszaki adatok Mûszaki adatok 6. V. Hibaelhárítás Hibák elhárítása 7.

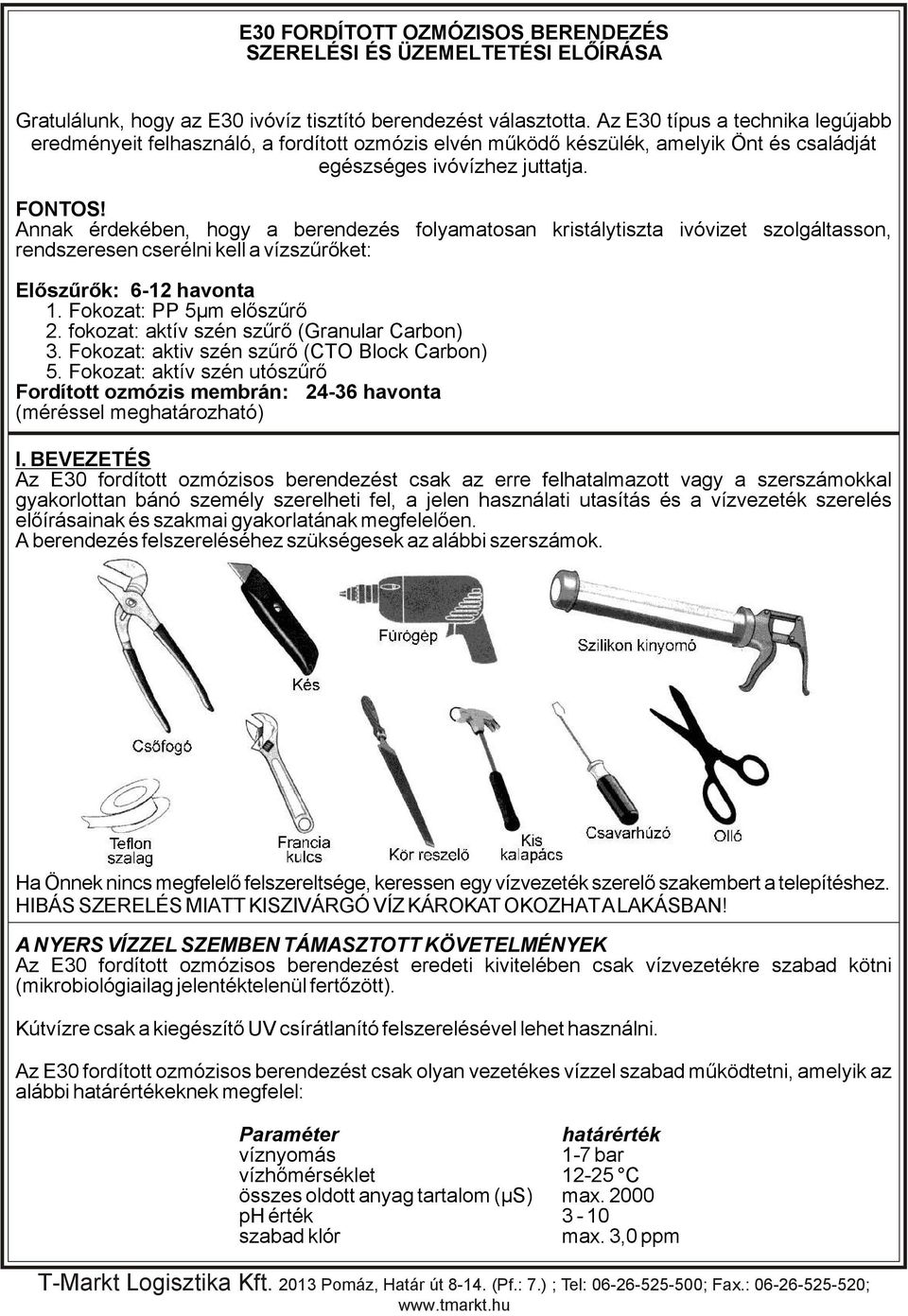

2 E30 FORDÍTOTT OZMÓZISOS BERENDEZÉS SZERELÉSI ÉS ÜZEMELTETÉSI ELŐÍRÁSA Gratulálunk, hogy az E30 ivóvíz tisztító berendezést választotta. Az E30 típus a technika legújabb eredményeit felhasználó, a fordított ozmózis elvén működő készülék, amelyik Önt és családját egészséges ivóvízhez juttatja. FONTOS! Annak érdekében, hogy a berendezés folyamatosan kristálytiszta ivóvizet szolgáltasson, rendszeresen cserélni kell a vízszűrőket: Előszűrők: 6-12 havonta 1. Fokozat: PP 5µm előszűrő 2. fokozat: aktív szén szűrő (Granular Carbon) 3. Fokozat: aktiv szén szűrő (CTO Block Carbon) 5. Fokozat: aktív szén utószűrő Fordított ozmózis membrán: havonta (méréssel meghatározható) I. BEVEZETÉS Az E30 fordított ozmózisos berendezést csak az erre felhatalmazott vagy a szerszámokkal gyakorlottan bánó személy szerelheti fel, a jelen használati utasítás és a vízvezeték szerelés előírásainak és szakmai gyakorlatának megfelelően. A berendezés felszereléséhez szükségesek az alábbi szerszámok. Ha Önnek nincs megfelelő felszereltsége, keressen egy vízvezeték szerelő szakembert a telepítéshez. HIBÁS SZERELÉS MIATT KISZIVÁRGÓ VÍZ KÁROKAT OKOZHAT A LAKÁSBAN! A NYERS VÍZZEL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Az E30 fordított ozmózisos berendezést eredeti kivitelében csak vízvezetékre szabad kötni (mikrobiológiailag jelentéktelenül fertőzött). Kútvízre csak a kiegészítő UV csírátlanító felszerelésével lehet használni. Az E30 fordított ozmózisos berendezést csak olyan vezetékes vízzel szabad működtetni, amelyik az alábbi határértékeknek megfelel: Paraméter határérték víznyomás 1-7 bar vízhőmérséklet C összes oldott anyag tartalom (µs) max ph érték 3-10 szabad klór max. 3,0 ppm

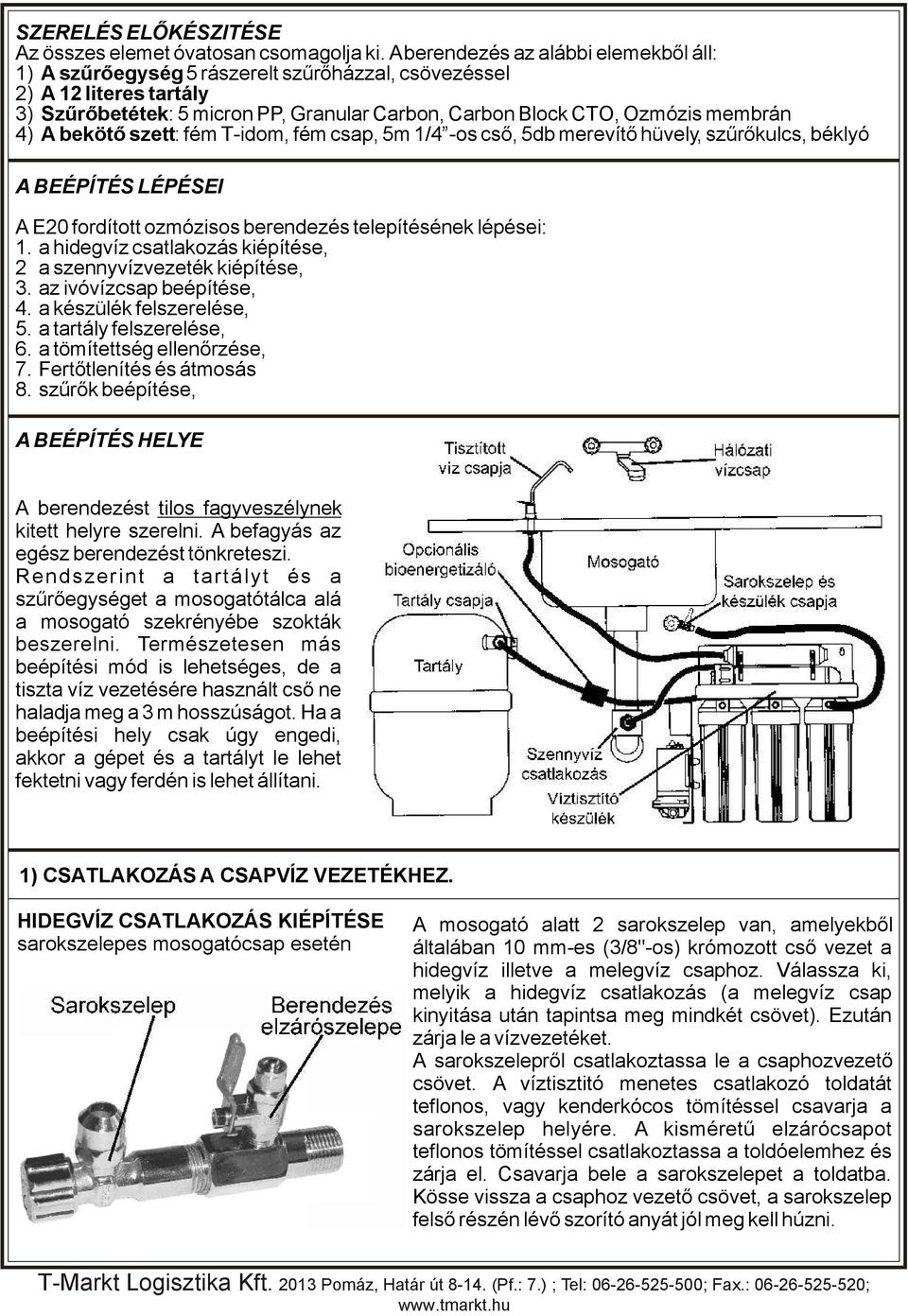

3 SZERELÉS ELŐKÉSZlTÉSE Az összes elemet óvatosan csomagolja ki. A berendezés az alábbi elemekből áll: 1) A szűrőegység 5 rászerelt szűrőházzal, csövezéssel 2) A 12 literes tartály 3) Szűrőbetétek: 5 micron PP, Granular Carbon, Carbon Block CTO, Ozmózis membrán 4) A bekötő szett: fém T-idom, fém csap, 5m 1/4 -os cső, 5db merevítő hüvely, szűrőkulcs, béklyó A BEÉPÍTÉS LÉPÉSEI A E20 fordított ozmózisos berendezés telepítésének lépései: 1. a hidegvíz csatlakozás kiépítése, 2 a szennyvízvezeték kiépítése, 3. az ivóvízcsap beépítése, 4. a készülék felszerelése, 5. a tartály felszerelése, 6. a tömítettség ellenőrzése, 7. Fertőtlenítés és átmosás 8. szűrők beépítése, A BEÉPÍTÉS HELYE A berendezést tilos fagyveszélynek kitett helyre szerelni. A befagyás az egész berendezést tönkreteszi. Rendszerint a tartályt és a szűrőegységet a mosogatótálca alá a mosogató szekrényébe szokták beszerelni. Természetesen más beépítési mód is lehetséges, de a tiszta víz vezetésére használt cső ne haladja meg a 3 m hosszúságot. Ha a beépítési hely csak úgy engedi, akkor a gépet és a tartályt le lehet fektetni vagy ferdén is lehet állítani. 1) CSATLAKOZÁS A CSAPVÍZ VEZETÉKHEZ. HIDEGVÍZ CSATLAKOZÁS KIÉPÍTÉSE sarokszelepes mosogatócsap esetén A mosogató alatt 2 sarokszelep van, amelyekből általában 10 mm-es (3/8"-os) krómozott cső vezet a hidegvíz illetve a melegvíz csaphoz. Válassza ki, melyik a hidegvíz csatlakozás (a melegvíz csap kinyitása után tapintsa meg mindkét csövet). Ezután zárja le a vízvezetéket. A sarokszelepről csatlakoztassa le a csaphozvezető csövet. A víztisztitó menetes csatlakozó toldatát teflonos, vagy kenderkócos tömítéssel csavarja a sarokszelep helyére. A kisméretű elzárócsapot teflonos tömítéssel csatlakoztassa a toldóelemhez és zárja el. Csavarja bele a sarokszelepet a toldatba. Kösse vissza a csaphoz vezető csövet, a sarokszelep felső részén lévő szorító anyát jól meg kell húzni.

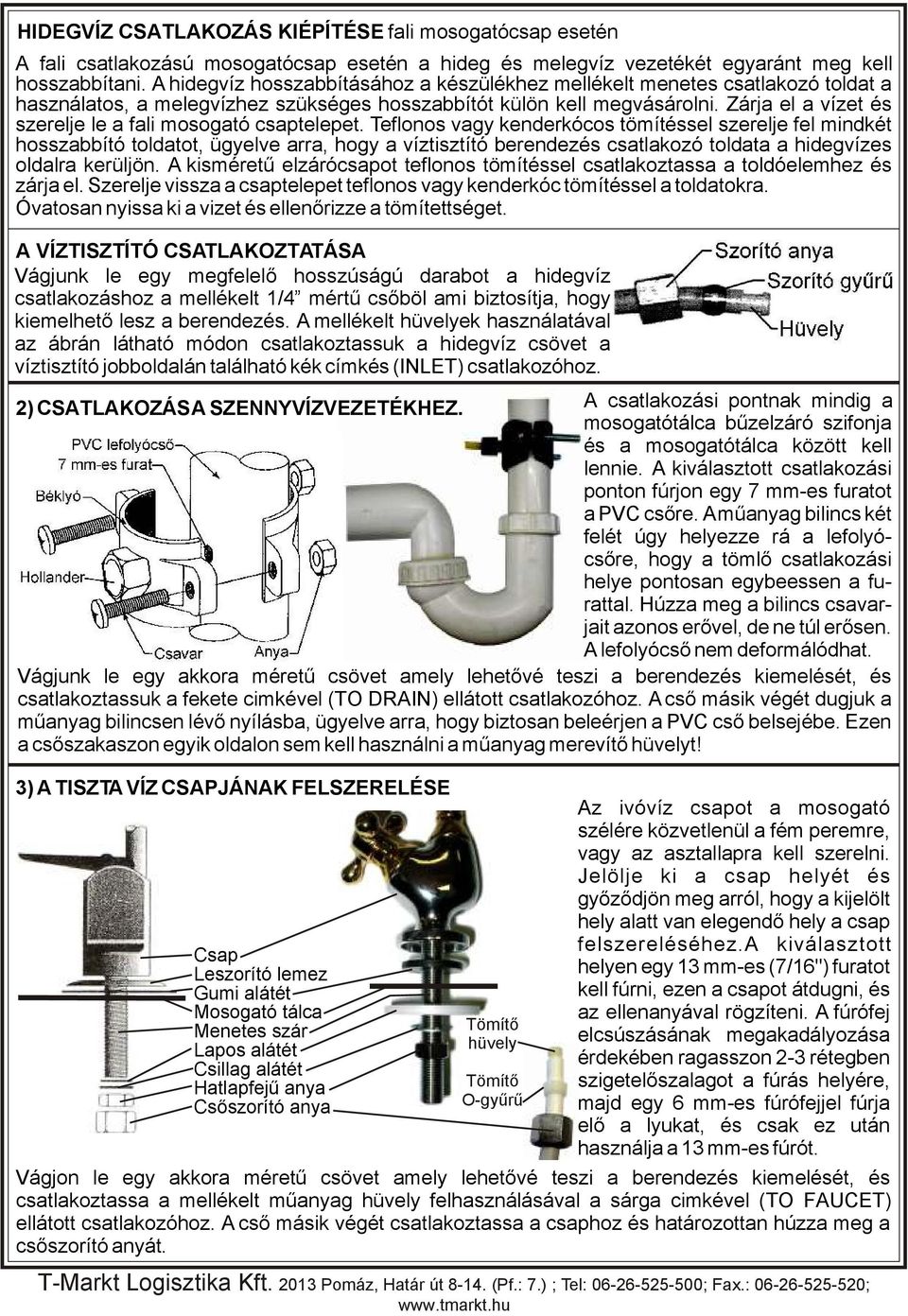

4 HIDEGVÍZ CSATLAKOZÁS KIÉPÍTÉSE fali mosogatócsap esetén A fali csatlakozású mosogatócsap esetén a hideg és melegvíz vezetékét egyaránt meg kell hosszabbítani. A hidegvíz hosszabbításához a készülékhez mellékelt menetes csatlakozó toldat a használatos, a melegvízhez szükséges hosszabbítót külön kell megvásárolni. Zárja el a vízet és szerelje le a fali mosogató csaptelepet. Teflonos vagy kenderkócos tömítéssel szerelje fel mindkét hosszabbító toldatot, ügyelve arra, hogy a víztisztító berendezés csatlakozó toldata a hidegvízes oldalra kerüljön. A kisméretű elzárócsapot teflonos tömítéssel csatlakoztassa a toldóelemhez és zárja el. Szerelje vissza a csaptelepet teflonos vagy kenderkóc tömítéssel a toldatokra. Óvatosan nyissa ki a vizet és ellenőrizze a tömítettséget. A VÍZTISZTÍTÓ CSATLAKOZTATÁSA Vágjunk le egy megfelelő hosszúságú darabot a hidegvíz csatlakozáshoz a mellékelt 1/4 mértű csőböl ami biztosítja, hogy kiemelhető lesz a berendezés. A mellékelt hüvelyek használatával az ábrán látható módon csatlakoztassuk a hidegvíz csövet a víztisztító jobboldalán található kék címkés (INLET) csatlakozóhoz. 2) CSATLAKOZÁS A SZENNYVÍZVEZETÉKHEZ. A csatlakozási pontnak mindig a mosogatótálca bűzelzáró szifonja és a mosogatótálca között kell lennie. A kiválasztott csatlakozási ponton fúrjon egy 7 mm-es furatot a PVC csőre. A műanyag bilincs két felét úgy helyezze rá a lefolyócsőre, hogy a tömlő csatlakozási helye pontosan egybeessen a furattal. Húzza meg a bilincs csavarjait azonos erővel, de ne túl erősen. A lefolyócső nem deformálódhat. Vágjunk le egy akkora méretű csövet amely lehetővé teszi a berendezés kiemelését, és csatlakoztassuk a fekete cimkével (TO DRAIN) ellátott csatlakozóhoz. A cső másik végét dugjuk a műanyag bilincsen lévő nyílásba, ügyelve arra, hogy biztosan beleérjen a PVC cső belsejébe. Ezen a csőszakaszon egyik oldalon sem kell használni a műanyag merevítő hüvelyt! 3) A TISZTA VÍZ CSAPJÁNAK FELSZERELÉSE Csap Leszorító lemez Gumi alátét Mosogató tálca Menetes szár Lapos alátét Csillag alátét Hatlapfejű anya Csőszorító anya Tömítő hüvely Tömítő O-gyűrű Az ivóvíz csapot a mosogató szélére közvetlenül a fém peremre, vagy az asztallapra kell szerelni. Jelölje ki a csap helyét és győződjön meg arról, hogy a kijelölt hely alatt van elegendő hely a csap felszereléséhez.a kiválasztott helyen egy 13 mm-es (7/16") furatot kell fúrni, ezen a csapot átdugni, és az ellenanyával rögzíteni. A fúrófej elcsúszásának megakadályozása érdekében ragasszon 2-3 rétegben szigetelőszalagot a fúrás helyére, majd egy 6 mm-es fúrófejjel fúrja elő a lyukat, és csak ez után használja a 13 mm-es fúrót. Vágjon le egy akkora méretű csövet amely lehetővé teszi a berendezés kiemelését, és csatlakoztassa a mellékelt műanyag hüvely felhasználásával a sárga cimkével (TO FAUCET) ellátott csatlakozóhoz. A cső másik végét csatlakoztassa a csaphoz és határozottan húzza meg a csőszorító anyát.

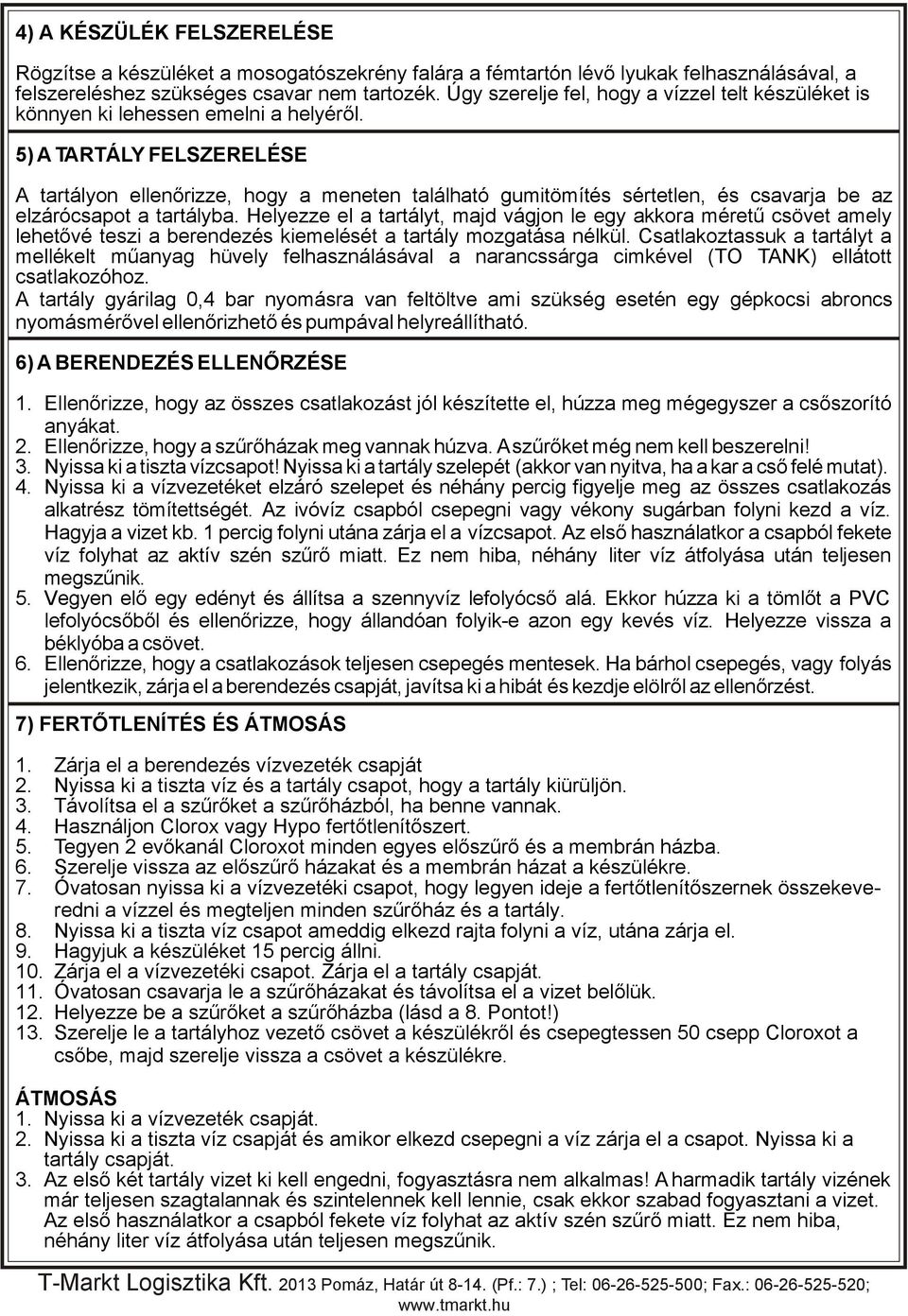

5 4) A KÉSZÜLÉK FELSZERELÉSE Rögzítse a készüléket a mosogatószekrény falára a fémtartón lévő lyukak felhasználásával, a felszereléshez szükséges csavar nem tartozék. Úgy szerelje fel, hogy a vízzel telt készüléket is könnyen ki lehessen emelni a helyéről. 5) A TARTÁLY FELSZERELÉSE A tartályon ellenőrizze, hogy a meneten található gumitömítés sértetlen, és csavarja be az elzárócsapot a tartályba. Helyezze el a tartályt, majd vágjon le egy akkora méretű csövet amely lehetővé teszi a berendezés kiemelését a tartály mozgatása nélkül. Csatlakoztassuk a tartályt a mellékelt műanyag hüvely felhasználásával a narancssárga cimkével (TO TANK) ellátott csatlakozóhoz. A tartály gyárilag 0,4 bar nyomásra van feltöltve ami szükség esetén egy gépkocsi abroncs nyomásmérővel ellenőrizhető és pumpával helyreállítható. 6) A BERENDEZÉS ELLENŐRZÉSE 1. Ellenőrizze, hogy az összes csatlakozást jól készítette el, húzza meg mégegyszer a csőszorító anyákat. 2. Ellenőrizze, hogy a szűrőházak meg vannak húzva. A szűrőket még nem kell beszerelni! 3. Nyissa ki a tiszta vízcsapot! Nyissa ki a tartály szelepét (akkor van nyitva, ha a kar a cső felé mutat). 4. Nyissa ki a vízvezetéket elzáró szelepet és néhány percig figyelje meg az összes csatlakozás alkatrész tömítettségét. Az ivóvíz csapból csepegni vagy vékony sugárban folyni kezd a víz. Hagyja a vizet kb. 1 percig folyni utána zárja el a vízcsapot. Az első használatkor a csapból fekete víz folyhat az aktív szén szűrő miatt. Ez nem hiba, néhány liter víz átfolyása után teljesen megszűnik. 5. Vegyen elő egy edényt és állítsa a szennyvíz lefolyócső alá. Ekkor húzza ki a tömlőt a PVC lefolyócsőből és ellenőrizze, hogy állandóan folyik-e azon egy kevés víz. Helyezze vissza a béklyóba a csövet. 6. Ellenőrizze, hogy a csatlakozások teljesen csepegés mentesek. Ha bárhol csepegés, vagy folyás jelentkezik, zárja el a berendezés csapját, javítsa ki a hibát és kezdje elölről az ellenőrzést. 7) FERTŐTLENÍTÉS ÉS ÁTMOSÁS 1. Zárja el a berendezés vízvezeték csapját 2. Nyissa ki a tiszta víz és a tartály csapot, hogy a tartály kiürüljön. 3. Távolítsa el a szűrőket a szűrőházból, ha benne vannak. 4. Használjon Clorox vagy Hypo fertőtlenítőszert. 5. Tegyen 2 evőkanál Cloroxot minden egyes előszűrő és a membrán házba. 6. Szerelje vissza az előszűrő házakat és a membrán házat a készülékre. 7. Óvatosan nyissa ki a vízvezetéki csapot, hogy legyen ideje a fertőtlenítőszernek összekeveredni a vízzel és megteljen minden szűrőház és a tartály. 8. Nyissa ki a tiszta víz csapot ameddig elkezd rajta folyni a víz, utána zárja el. 9. Hagyjuk a készüléket 15 percig állni. 10. Zárja el a vízvezetéki csapot. Zárja el a tartály csapját. 11. Óvatosan csavarja le a szűrőházakat és távolítsa el a vizet belőlük. 12. Helyezze be a szűrőket a szűrőházba (lásd a 8. Pontot!) 13. Szerelje le a tartályhoz vezető csövet a készülékről és csepegtessen 50 csepp Cloroxot a csőbe, majd szerelje vissza a csövet a készülékre. ÁTMOSÁS 1. Nyissa ki a vízvezeték csapját. 2. Nyissa ki a tiszta víz csapját és amikor elkezd csepegni a víz zárja el a csapot. Nyissa ki a tartály csapját. 3. Az első két tartály vizet ki kell engedni, fogyasztásra nem alkalmas! A harmadik tartály vizének már teljesen szagtalannak és szintelennek kell lennie, csak ekkor szabad fogyasztani a vizet. Az első használatkor a csapból fekete víz folyhat az aktív szén szűrő miatt. Ez nem hiba, néhány liter víz átfolyása után teljesen megszűnik.

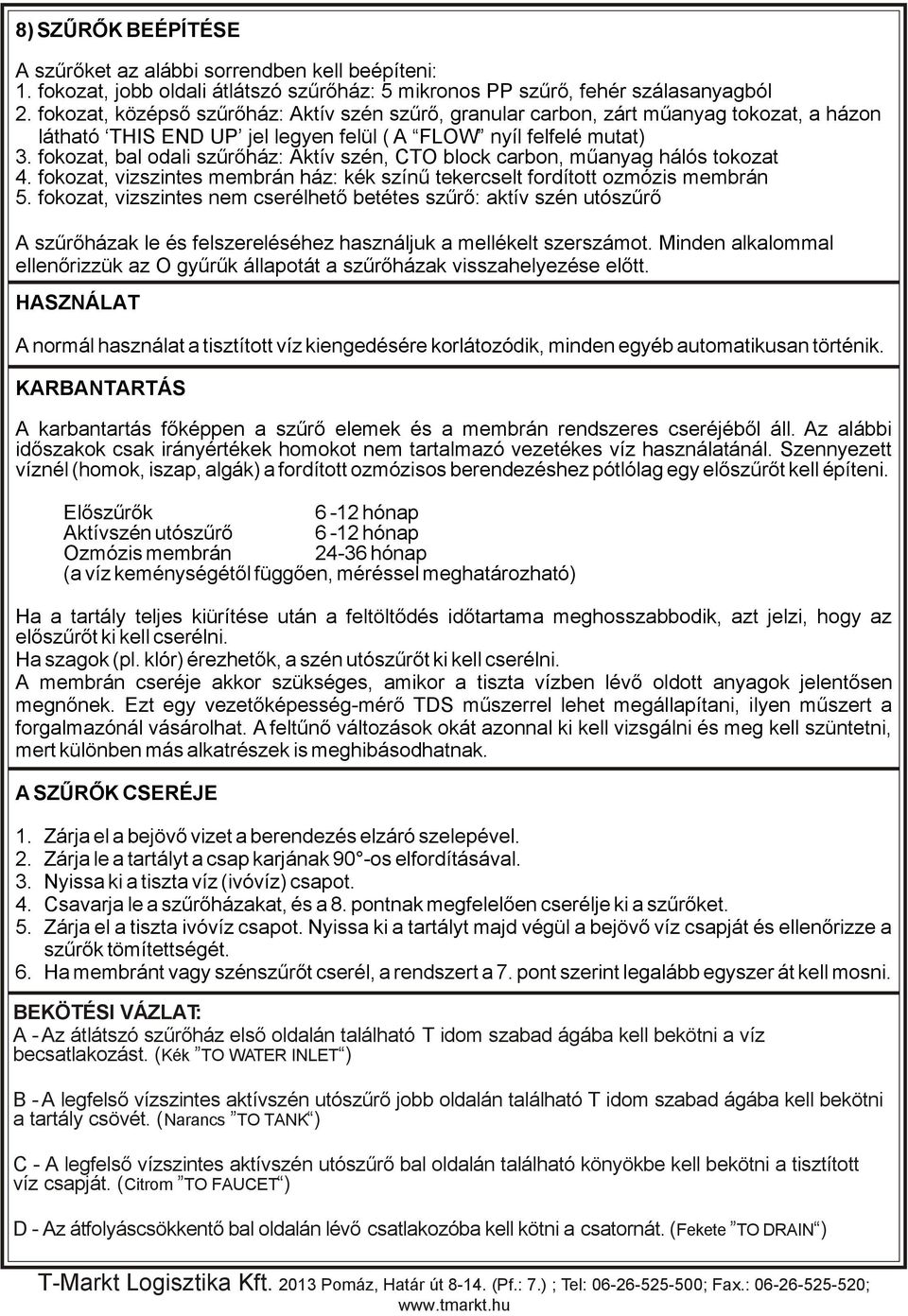

6 8) SZŰRŐK BEÉPÍTÉSE A szűrőket az alábbi sorrendben kell beépíteni: 1. fokozat, jobb oldali átlátszó szűrőház: 5 mikronos PP szűrő, fehér szálasanyagból 2. fokozat, középső szűrőház: Aktív szén szűrő, granular carbon, zárt műanyag tokozat, a házon látható THIS END UP jel legyen felül ( A FLOW nyíl felfelé mutat) 3. fokozat, bal odali szűrőház: Aktív szén, CTO block carbon, műanyag hálós tokozat 4. fokozat, vizszintes membrán ház: kék színű tekercselt fordított ozmózis membrán 5. fokozat, vizszintes nem cserélhető betétes szűrő: aktív szén utószűrő A szűrőházak le és felszereléséhez használjuk a mellékelt szerszámot. Minden alkalommal ellenőrizzük az O gyűrűk állapotát a szűrőházak visszahelyezése előtt. HASZNÁLAT A normál használat a tisztított víz kiengedésére korlátozódik, minden egyéb automatikusan történik. KARBANTARTÁS A karbantartás főképpen a szűrő elemek és a membrán rendszeres cseréjéből áll. Az alábbi időszakok csak irányértékek homokot nem tartalmazó vezetékes víz használatánál. Szennyezett víznél (homok, iszap, algák) a fordított ozmózisos berendezéshez pótlólag egy előszűrőt kell építeni. Előszűrők 6-12 hónap Aktívszén utószűrő 6-12 hónap Ozmózis membrán hónap (a víz keménységétől függően, méréssel meghatározható) Ha a tartály teljes kiürítése után a feltöltődés időtartama meghosszabbodik, azt jelzi, hogy az előszűrőt ki kell cserélni. Ha szagok (pl. klór) érezhetők, a szén utószűrőt ki kell cserélni. A membrán cseréje akkor szükséges, amikor a tiszta vízben lévő oldott anyagok jelentősen megnőnek. Ezt egy vezetőképesség-mérő TDS műszerrel lehet megállapítani, ilyen műszert a forgalmazónál vásárolhat. A feltűnő változások okát azonnal ki kell vizsgálni és meg kell szüntetni, mert különben más alkatrészek is meghibásodhatnak. A SZŰRŐK CSERÉJE 1. Zárja el a bejövő vizet a berendezés elzáró szelepével. 2. Zárja le a tartályt a csap karjának 90 -os elfordításával. 3. Nyissa ki a tiszta víz (ivóvíz) csapot. 4. Csavarja le a szűrőházakat, és a 8. pontnak megfelelően cserélje ki a szűrőket. 5. Zárja el a tiszta ivóvíz csapot. Nyissa ki a tartályt majd végül a bejövő víz csapját és ellenőrizze a szűrők tömítettségét. 6. Ha membránt vagy szénszűrőt cserél, a rendszert a 7. pont szerint legalább egyszer át kell mosni. BEKÖTÉSI VÁZLAT: A - Az átlátszó szűrőház első oldalán található T idom szabad ágába kell bekötni a víz becsatlakozást. (Kék TO WATER INLET ) B - A legfelső vízszintes aktívszén utószűrő jobb oldalán található T idom szabad ágába kell bekötni a tartály csövét. (Narancs TO TANK ) C - A legfelső vízszintes aktívszén utószűrő bal oldalán található könyökbe kell bekötni a tisztított víz csapját. (Citrom TO FAUCET ) D - Az átfolyáscsökkentő bal oldalán lévő csatlakozóba kell kötni a csatornát. (Fekete TO DRAIN )

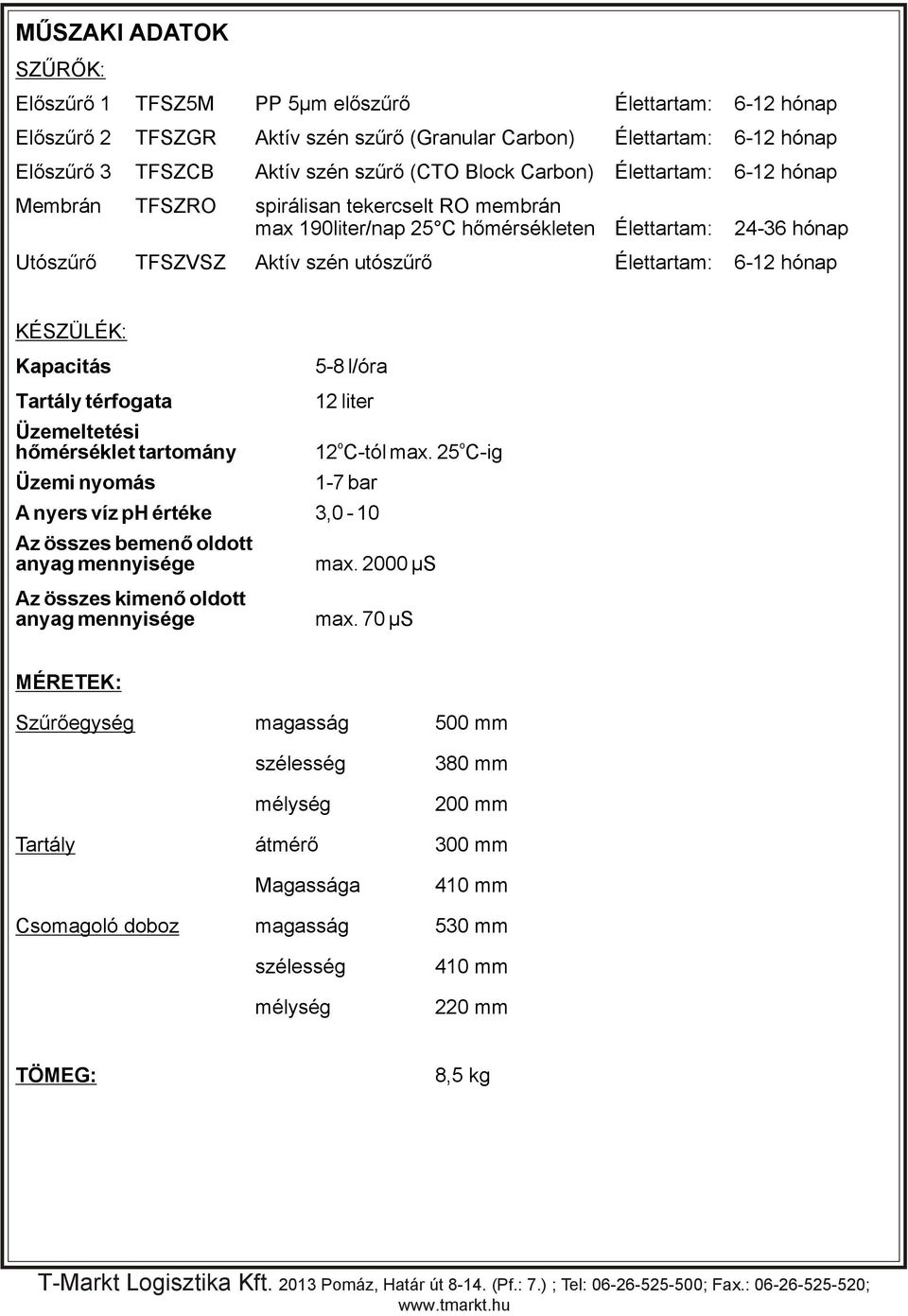

7 MŰSZAKI ADATOK SZŰRŐK: Előszűrő 1 TFSZ5M PP 5µm előszűrő Élettartam: 6-12 hónap Előszűrő 2 TFSZGR Aktív szén szűrő (Granular Carbon) Élettartam: 6-12 hónap Előszűrő 3 TFSZCB Aktív szén szűrő (CTO Block Carbon) Élettartam: 6-12 hónap Membrán TFSZRO spirálisan tekercselt RO membrán max 190liter/nap 25 C hőmérsékleten Élettartam: hónap Utószűrő TFSZVSZ Aktív szén utószűrő Élettartam: 6-12 hónap KÉSZÜLÉK: Kapacitás Tartály térfogata Üzemeltetési hőmérséklet tartomány Üzemi nyomás 5-8 l/óra 12 liter o o 12 C-tól max. 25 C-ig 1-7 bar A nyers víz ph értéke 3,0-10 Az összes bemenő oldott anyag mennyisége max µs Az összes kimenő oldott anyag mennyisége max. 70 µs MÉRETEK: Szűrőegység magasság 500 mm szélesség mélység 380 mm 200 mm Tartály átmérő 300 mm Magassága 410 mm Csomagoló doboz magasság 530 mm szélesség mélység 410 mm 220 mm TÖMEG: 8,5 kg

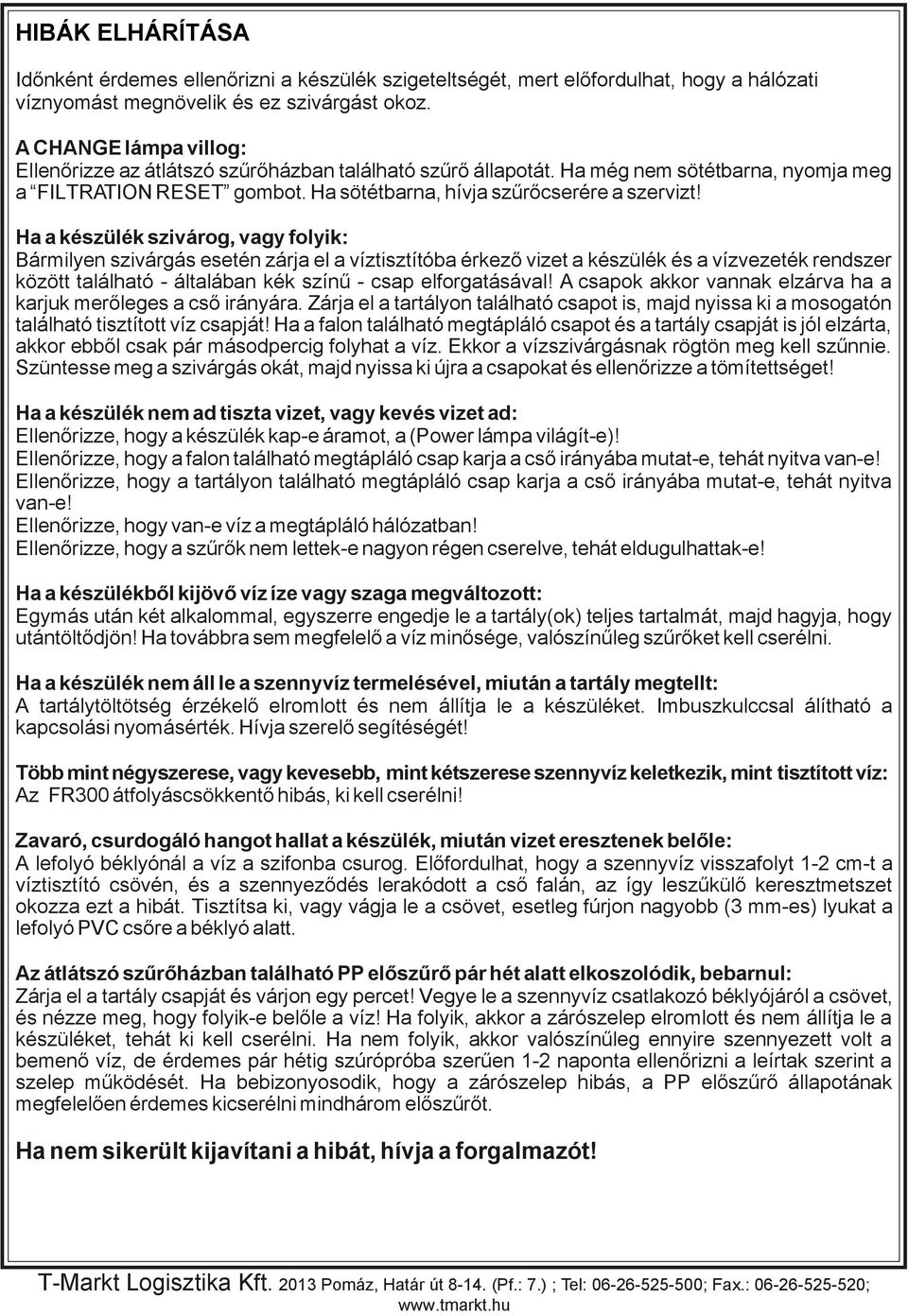

8 HIBÁK ELHÁRÍTÁSA Időnként érdemes ellenőrizni a készülék szigeteltségét, mert előfordulhat, hogy a hálózati víznyomást megnövelik és ez szivárgást okoz. A CHANGE lámpa villog: Ellenőrizze az átlátszó szűrőházban található szűrő állapotát. Ha még nem sötétbarna, nyomja meg a FILTRATION RESET gombot. Ha sötétbarna, hívja szűrőcserére a szervizt! Ha a készülék szivárog, vagy folyik: Bármilyen szivárgás esetén zárja el a víztisztítóba érkező vizet a készülék és a vízvezeték rendszer között található - általában kék színű - csap elforgatásával! A csapok akkor vannak elzárva ha a karjuk merőleges a cső irányára. Zárja el a tartályon található csapot is, majd nyissa ki a mosogatón található tisztított víz csapját! Ha a falon található megtápláló csapot és a tartály csapját is jól elzárta, akkor ebből csak pár másodpercig folyhat a víz. Ekkor a vízszivárgásnak rögtön meg kell szűnnie. Szüntesse meg a szivárgás okát, majd nyissa ki újra a csapokat és ellenőrizze a tömítettséget! Ha a készülék nem ad tiszta vizet, vagy kevés vizet ad: Ellenőrizze, hogy a készülék kap-e áramot, a (Power lámpa világít-e)! Ellenőrizze, hogy a falon található megtápláló csap karja a cső irányába mutat-e, tehát nyitva van-e! Ellenőrizze, hogy a tartályon található megtápláló csap karja a cső irányába mutat-e, tehát nyitva van-e! Ellenőrizze, hogy van-e víz a megtápláló hálózatban! Ellenőrizze, hogy a szűrők nem lettek-e nagyon régen cserelve, tehát eldugulhattak-e! Ha a készülékből kijövő víz íze vagy szaga megváltozott: Egymás után két alkalommal, egyszerre engedje le a tartály(ok) teljes tartalmát, majd hagyja, hogy utántöltődjön! Ha továbbra sem megfelelő a víz minősége, valószínűleg szűrőket kell cserélni. Ha a készülék nem áll le a szennyvíz termelésével, miután a tartály megtellt: A tartálytöltötség érzékelő elromlott és nem állítja le a készüléket. Imbuszkulccsal álítható a kapcsolási nyomásérték. Hívja szerelő segítéségét! Több mint négyszerese, vagy kevesebb, mint kétszerese szennyvíz keletkezik, mint tisztított víz: Az FR300 átfolyáscsökkentő hibás, ki kell cserélni! Zavaró, csurdogáló hangot hallat a készülék, miután vizet eresztenek belőle: A lefolyó béklyónál a víz a szifonba csurog. Előfordulhat, hogy a szennyvíz visszafolyt 1-2 cm-t a víztisztító csövén, és a szennyeződés lerakódott a cső falán, az így leszűkülő keresztmetszet okozza ezt a hibát. Tisztítsa ki, vagy vágja le a csövet, esetleg fúrjon nagyobb (3 mm-es) lyukat a lefolyó PVC csőre a béklyó alatt. Az átlátszó szűrőházban található PP előszűrő pár hét alatt elkoszolódik, bebarnul: Zárja el a tartály csapját és várjon egy percet! Vegye le a szennyvíz csatlakozó béklyójáról a csövet, és nézze meg, hogy folyik-e belőle a víz! Ha folyik, akkor a zárószelep elromlott és nem állítja le a készüléket, tehát ki kell cserélni. Ha nem folyik, akkor valószínűleg ennyire szennyezett volt a bemenő víz, de érdemes pár hétig szúrópróba szerűen 1-2 naponta ellenőrizni a leírtak szerint a szelep működését. Ha bebizonyosodik, hogy a zárószelep hibás, a PP előszűrő állapotának megfelelően érdemes kicserélni mindhárom előszűrőt. Ha nem sikerült kijavítani a hibát, hívja a forgalmazót!
