R36. A rendszerszintű teljesítőképesség-mérleg fogalma

Átírás

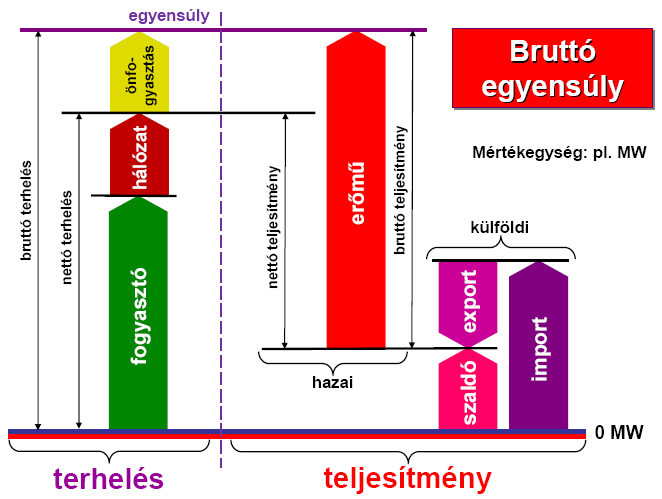

1 R36. A rendszerszintű teljesítőképesség-mérleg fogalma Az erőművi beépített teljesítményekből kiinduló VER szinten készített összeállítás (éves, havi, heti, napi, órás, pillanatnyi bontásban), amely a gépegységek üzemállapotának függvényében megadja az igénybe vehető, illetve igénybevett teljesítményt, vagy ezeknek a bontásoknak megfelelő időszakra vonatkoztatott átlagát, összehasonlítva a teljesítőképesség igénnyel. R Rendszerszintű nettó és bruttó fogyasztói teljesítmény-igény Bruttó termelés= a generátorkapcsokon jelentkező villamos teljesítmény Nettó termelés=bruttó termelés-önfogyasztás Bruttó fogyasztás=nettó termelés+export-import Nettó fogyasztás=bruttó fogyasztás-hálózati veszteség R39. Rendszerszintű beépített villamos teljesítőképesség Az Erőműben beépített gépegységek generátorkapcsokra vonatkoztatott, a garancialevélben előírt feltételek mellett szavatolt névleges teljesítőképessége MW-ban. Gépegységen az összekapcsolt turbinát és generátort kell érteni. A beépített teljesítőképesség meglévő Erőműnél csak bővítés, rekonstrukció vagy leszerelés alkalmával változhat. A kísérleti üzem alatti tényleges teljesítőképességet a teljesítőképesség mérleg csak, mint időszakos többlet teljesítményt tartalmazza. A /BT/ a működési vagy üzemeltetési engedélyben rögzített. R40. Rendszerszintű nettó beépített villamos teljesítőképesség R41. Rendszerszintű állandó teljesítménytöbbletek és hiányok eredője A névleges paraméterek, illetőleg a tervezett üzemi körülmények megváltozása esetén a /BT/-től tartósan fennálló vagy fenntartható teljesítmény eltérés. Állandó hiány- vagy többletként csak olyan teljesítmény szerepeltethető, amely legalább 12 hónapon keresztül állandó értékű és csak a Rendszerirányítóval való előzetes megállapodás alapján változhat. R42. Rendszerszintű változó teljesítménytöbbletek és hiányok eredője R43. Rendelkezésre álló állandó teljesítőképesség

2 Az a legnagyobb, gépkapocsra vonatkozó wattos teljesítmény, amelyet az Erőmű az állandó jellegű teljesítőképesség hiányok, és többletek eredőjének figyelembevételével szolgáltatni tud. A /BT/-nek a generátor kapcsokra vonatkoztatott, állandó jellegű okok miatt csökkentett és a megengedhető túlterhelésekkel növelt értéke MWban. RTA=BT-AH R44. Hőszolgáltatás miatt változó teljesítményhiány Általában az alábbi két eset vagy ezek kombinációja lehetséges: Ha egy Erőmű a hőközüzemi szolgáltató turbógép egységeit /ellennyomású turbina, elvételes ellennyomású turbina, fűtő turbina, elvételes kondenzációs turbina/ hőfogyasztói igény hiányában nem tudja kiterhelni, akkor annál hőszolgáltatás miatti hiány keletkezik. Kondenzációs turbinákkal is rendelkező erőművek esetében a kazánkapacitás kihasználása terén elsőbbséget élveznek a hőközüzemi szolgáltató turbinák, illetve az élesgőz szolgáltatás. A hőigények kielégítése után a fennmaradó kazánkapacitás nem minden esetben elegendő a meglévő kondenzációs turbinák üzemeltetéséhez, és így hőszolgáltatás miatti hiány keletkezik. R45. Időjárás miatti változó teljesítményhiány A főberendezések villamos teljesítményének a meteorológiai viszonyok hatására bekövetkező időleges változása [MW]. Időjárás miatti hiányok és többletek a következő esetekben fordulhatnak elő: kondenzációs gőzturbináknál a hűtővíz nyári meleg okozta magas hőmérséklete miatti - teljesítőképesség csökkenését okozó - csonk hőmérséklet korlát Gázturbináknál a beszívott levegő hőmérséklete, illetve a légköri levegő nyomása miatt teljesítmény csökkenés (nyáron), illetve teljesítmény többlet (télen) léphet fel, részleges hűtővíz hiány, vízerőműveknél a vízjárás miatti teljesítőképesség csökkenés. R46. Rendelkezésre álló változó teljesítőképesség Az a legnagyobb, gépkapocsra vonatkozó wattos teljesítmény, amelyet az Erőmű a meglévő állandó jellegű teljesítőképesség hiányok és többletek (ÁH) és a változó jellegű teljesítőképesség hiányok (VH) figyelembe vételével szolgáltatni tud. [MW]

3 Képlet: RTV= RTA-VH VH=időjárás+hőszolgáltatás+környezetvédelem R47. Tervszerű Megelőző Karbantartás miatti teljesítőképességcsökkenés A terv szerint meghatározott és egyeztetett időpontban kezdődő és befejeződő javítási, átalakítási munkálatok miatti teljesítőképesség csökkenés MW-ban. R48. Igénybe vehető teljesítőképesség IT=RTV-TMK R49. Kényszerkiesés Üzemzavar, meghibásodás miatti, gépkapocsra vonatkozó teljesítőképesség csökkenés MW-ban. Tervezés során az erőművek statisztikai alapon meghatározott, az /IT/ %-ában figyelembe vett - feltételezhető kiesésének fedezésére szolgáló - tartalék teljesítmény, amit csak rendszerszinten, a tervezés során kell meghatározni. Tényként az erőművekben üzemzavar miatt bekövetkező teljesítőképesség kiesés gépkapocsra vonatkoztatva. R50. Ténylegesen igénybe vehető teljesítőképesség Az a legnagyobb erőművi villamos teljesítmény gépkapocsra vonatkoztatva, amely az /IT/, a /KK/ és az /E/ figyelembevétele után a VER számára az Erőműből ténylegesen igénybe vehető (MW). TIT=IT-KK-Egyéb Egyéb: Hőszolgáltatás csúcsra járatás, Rövid ideig tartó túlterhelés, Rekonstrukción lévő berendezések üzemi próba alatti rendelkezésre állás, Tervezettől eltérő /ÁH/ soron tervezett túlterhelés, Atomerőmű átrakás előtti, kampány nyújtása miatti kényszerű visszaterhelés, A tervezettől eltérő minőségű tüzelőanyag miatti fokozottabb salakosodás okozta teljesítőképesség csökkenés, Önfogyasztás tüzelőanyag váltás miatti változás.

4 R51. Nettó igénybe vehető teljesítőképesség R52. Üzemviteli tartalék teljesítőképesség A váratlan jellegű erőművi termeléskiesések, a Felhasználói Csúcsterhelés és a Tervszerű Import Teljesítmény ingadozások felvételére és a frekvencia szabáylozására szolgáló teljesítmény. R53. Forgótartalék teljesítmény Az üzemben levő erőműegységek ki nem használt teljesítőképessége. Az FTT VER szinten a terhelésingadozások felvételére és a frekvencia szabályozására szolgálnak R54. Üzembiztonsági tartalék teljesítmény Az az előírt teljesítmény, amelynek a VER-ben előforduló üzemzavarok és egyéb okok miatti teljesítmény kiesések fedezésére, valamint a VER szabályozására rendelkezésre kell állnia. R55. Üzembiztosan igénybe vehető teljesítőképesség Az a legnagyobb rendszerszintű villamos teljesítőképesség, amely a TITből tervszinten az ÜT (Üzembiztonsági tartalék teljesítőképesség), tényszinten az FTT (Forgótartalék teljesítmény) levonása után a VER felhasználói által igénybe vehető. R56. Total Transmission Capacity (TTC) A teljes szállítóképesség (vagy teljes átviteli képesség: Total Transmission Capacity (TTC)) [MW] a program szerinti lehetséges legnagyobb teljesítménycserét jelenti két villamosenergia-rendszer (szabályozási zóna) között. Ennek az értéknek a meghatározásakor figyelembe veszik mindkét rendszer működésére vonatkozó biztonsági követelményeket, a termikus és stabilitási korlátokat, a feszültségviszonyokat stb. R57. Transmission Reserve Margin (TRM) A TRM (Transmission Reserve Capacity) tulajdonképpen tartalék szállítóképességet jelent, amit a rendszerirányító szükséges esetekben igénybe tud venni, kompenzálandó kisebb-nagyobb eltéréseket a tervezett értéktől, biztosítandó a szállítás megbízhatóságát. R58. Net Transmission Capacity (NTC)

5 A teljes átviteli kapacitás és az átviteli megbízhatósági tartalék különbségeként adódik a tiszta szállítóképesség (Net Transmission Capacity (NTC)): NTC=TTC-TRM R59. Available Total Capacity (ATC) A tiszta szállítóképesség és a már elosztott kapacitás különbsége a rendelkezésre álló kapacitással (Available Total Capacity (ATC)) egyenlő: ATC=NTC-AAC R60. Already Allocated capacity (AAC) A már elosztott kapacitás fogalma (Already Allocated Capacity (AAC)). Ez az érték egy adott időszakra vonatkozóan az adott villamos távvezetéken tervezett teljesítményszállítások összegével egyenlő. R61. A rendszer megfelelőség értelmezése Az ellátásbiztonság szempontjából releváns területek: erőművi teljesítőképesség rendelkezésre állása megfelelő biztonságot adó teljesítményegyensúly megfelelő hálózati kapacitás rendelkezésre állása megfelelő hálózati rendszer-összeköttetések RENDSZER MEGFELELŐSÉG (SYSTEM ADEQUACY) TERMELÉSI RENDSZER MEGFELELŐSÉGE (GENERATION ADEQUACY) ÁTVITELI RENDSZER MEGFELELŐSÉGE (TRANSMISSION ADEQUACY) A villamosenergia-rendszer képessége a mindenkori fogyasztói igények normál üzemi körülmények közötti megfelelő biztonsággal történő kielégítésére. R62. NGC (Net Generating Capacity) értelmezése NGC=BT R63. RAC (Reliably Available Capacity) értelmezése BT-AH = RTA RTA-VH = RTV

6 RTV-IH-HH-KH = IT IT-TMK-KK-E = TIT ÜIT ÜIT = RAC R64. RL (Reference Load) értelmezése referencia terhelés (rendszerterhelés referencia időpontokban), január harmadik szerdája 11 és 19 órakor, július haramdik szerdája 11 órakor R65. RC (Remaining Capacity) értelmezése maradék teljesítőképesség R66. A számítási eljárás alapösszefüggése ÁBRÁK:

7
