1 A szállítóvezetékhez való csatlakozás, Együttműködési megállapodások Rendszerfejlesztés Gellényi Zoltán Rendszerirányítás és Kapacitáskereskedelem igazgató április 16.

2 Kapacitásigény, rendszerfejlesztés folyamata Új igény bejelentése Megvalósíthatósági tanulmány Kapacitásnyilatkozat Csatlakozási szerződés Csatlakozás megvalósítása működési engedély módosítási kérelem Rendszerfejlesztés Fejlesztési javaslat elfogadása - MEKH MEGLÉVŐ RENDSZER Fejlesztési javaslat ig dokumentáció elkészítése Kapacitás felülvizsgálat ig Együttműködési megállapodás Csatlakozás a földgázszállító rendszerhez egyeztetések kapcsolódó rendszerüzemeltetőkkel hosszú távú előrejelzés ig nyilvántartott kapacitás ig

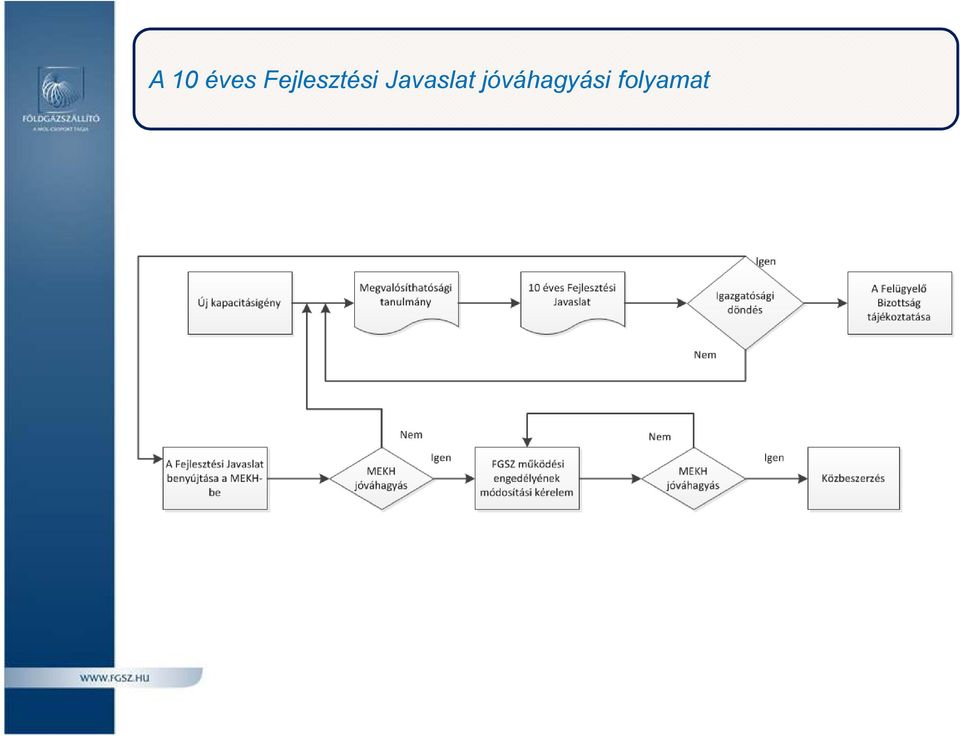

3 A 10 éves Fejlesztési Javaslat jóváhagyási folyamat

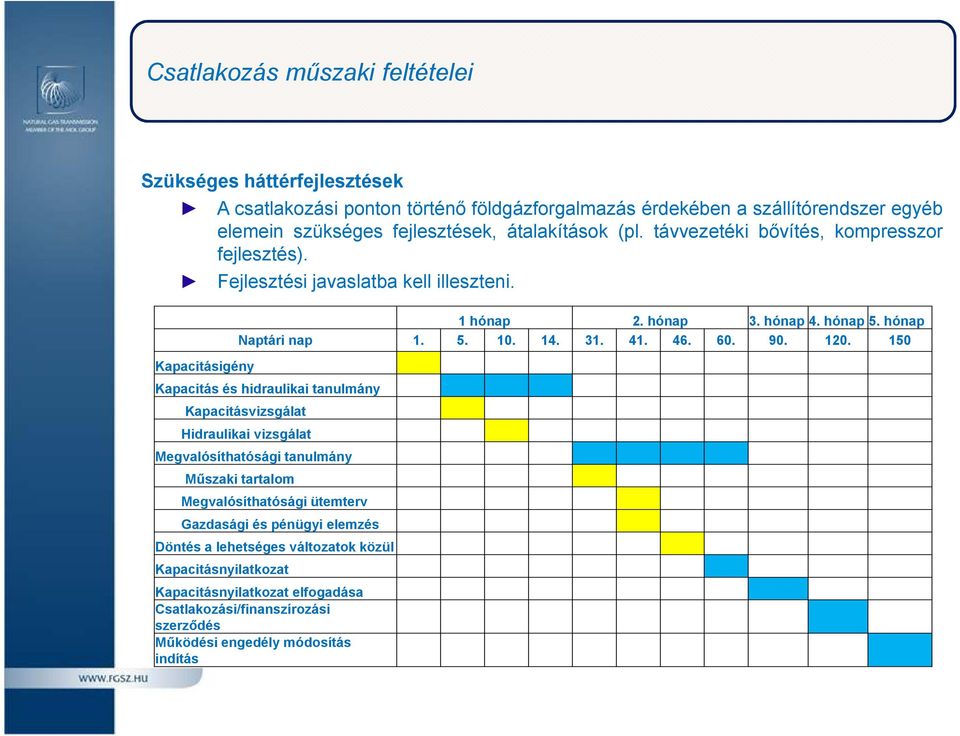

4 Csatlakozás műszaki feltételei Szükséges háttérfejlesztések A csatlakozási ponton történő földgázforgalmazás érdekében a szállítórendszer egyéb elemein szükséges fejlesztések, átalakítások (pl. távvezetéki bővítés, kompresszor fejlesztés). Fejlesztési javaslatba kell illeszteni. Kapacitásigény 1 hónap 2. hónap 3. hónap4. hónap5. hónap Naptári nap Kapacitás és hidraulikai tanulmány Kapacitásvizsgálat Hidraulikai vizsgálat Megvalósíthatósági tanulmány Műszaki tartalom Megvalósíthatósági ütemterv Gazdasági és pénügyi elemzés Döntés a lehetséges változatok közül Kapacitásnyilatkozat Kapacitásnyilatkozat elfogadása Csatlakozási/finanszírozási szerződés Működési engedély módosítás indítás

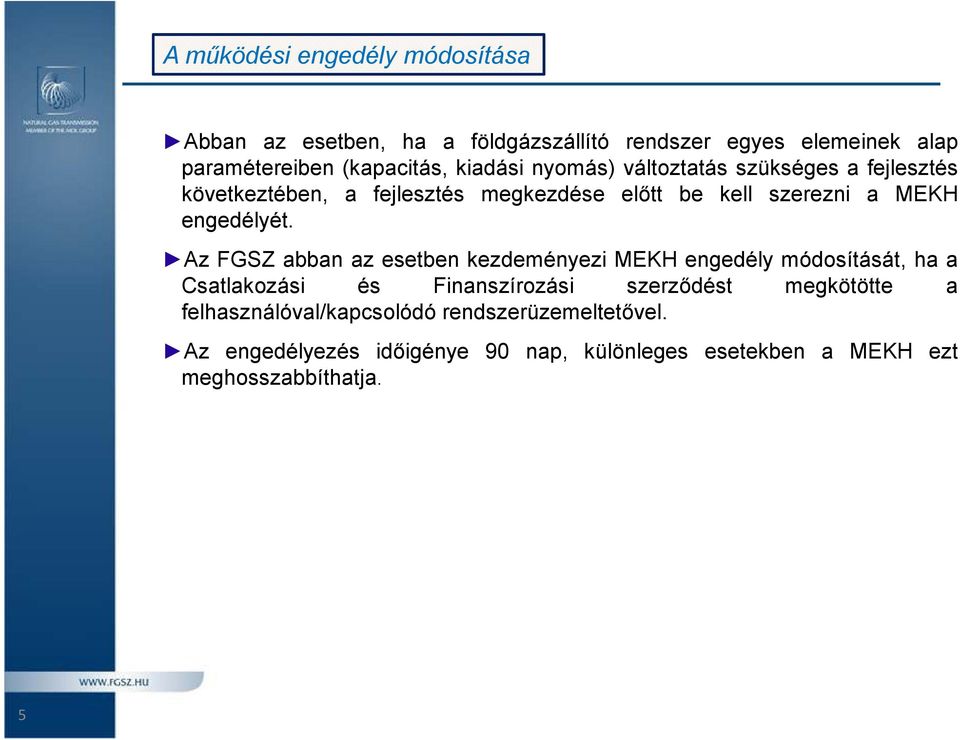

5 A működési engedély módosítása Abban az esetben, ha a földgázszállító rendszer egyes elemeinek alap paramétereiben(kapacitás, kiadási nyomás) változtatás szükséges a fejlesztés következtében, a fejlesztés megkezdése előtt be kell szerezni a MEKH engedélyét. Az FGSZ abban az esetben kezdeményezi MEKH engedély módosítását, ha a Csatlakozási és Finanszírozási szerződést megkötötte a felhasználóval/kapcsolódó rendszerüzemeltetővel. Az engedélyezés időigénye 90 nap, különleges esetekben a MEKH ezt meghosszabbíthatja. 5

6 A rendszerfejlesztés időigénye és ütemezése Évek 1. év 2. év 3. év 4. év 5. év Hónapok Kapacitásigény kapacitásigények elbírálása Kapacitásigények összesítése Hidraulikai vizsgálatok Kapacitás- és hidraulikai vizsgálat Szállítórendszer kapacitás felülvizsgálata KRÜ-k kapacitás felülvizsgálata Megvalósíthatósági tanulmány Feljesztési javaslat MEKH felülvizsgálja a javaslatot Működési engedély módosítása Közbeszerzés tervezésre Tervezés Közbeszerzés kivitelezésre Kivitelezés 1,5-2 év

7 Együttműködési megállapodások a kapcsolódó rendszerüzemeltetőkkel Együttműködési megállapodások Külföldi kapcsolódó rendszerüzemeltetőkkel Termelői engedélyesekkel Földgáztárolási engedélyesekkel Földgázelosztási engedélyesekkel A földgázszállító rendszerhez közvetlenül kapcsolódó felhasználókkal. Külföldi kapcsolódó rendszerüzemeltetőkkel kötött Interconnection Agreementek elemei Veszteségi kockázat átruházása Új szállíttatók bejelentése Napi ütemezési folyamat meghatározása(nominálás, újranominálás) Allokáció Szabályozási eltérések kezelése(oba) Műszaki előírások (karbantartás, mennyiség-minőség mérése, gázminőségre vonatkozó előírások, térfogatáram szabályozása, korlátozások, távközlés és online adatátvitel, határnyomás, határkapacitás, Megállapodás időtartama Irányadó jogrendszer Egyéb rendelkezések

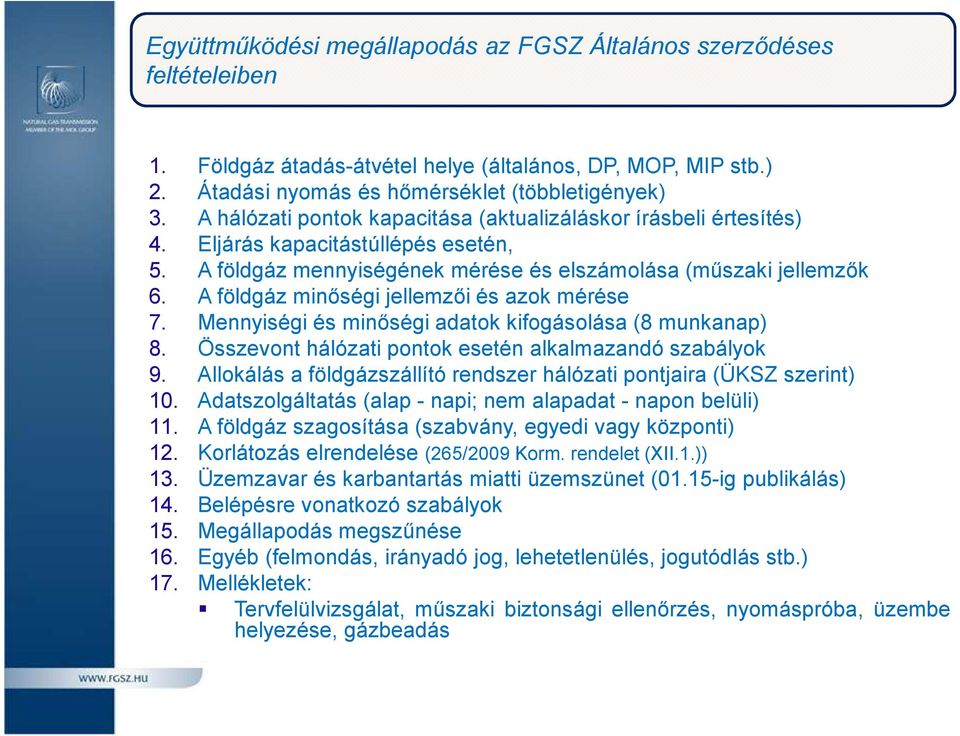

8 Együttműködési megállapodás az FGSZ Általános szerződéses feltételeiben 1. Földgáz átadás-átvétel helye(általános, DP, MOP, MIP stb.) 2. Átadási nyomás és hőmérséklet(többletigények) 3. A hálózati pontok kapacitása(aktualizáláskor írásbeli értesítés) 4. Eljárás kapacitástúllépés esetén, 5. A földgáz mennyiségének mérése és elszámolása(műszaki jellemzők 6. A földgáz minőségi jellemzői és azok mérése 7. Mennyiségi és minőségi adatok kifogásolása(8 munkanap) 8. Összevont hálózati pontok esetén alkalmazandó szabályok 9. Allokálás a földgázszállító rendszer hálózati pontjaira(üksz szerint) 10. Adatszolgáltatás(alap- napi; nem alapadat- napon belüli) 11. A földgáz szagosítása(szabvány, egyedi vagy központi) 12. Korlátozás elrendelése(265/2009 Korm. rendelet(xii.1.)) 13. Üzemzavar és karbantartás miatti üzemszünet(01.15-ig publikálás) 14. Belépésre vonatkozó szabályok 15. Megállapodás megszűnése 16. Egyéb(felmondás, irányadó jog, lehetetlenülés, jogutódlás stb.) 17. Mellékletek: Tervfelülvizsgálat, műszaki biztonsági ellenőrzés, nyomáspróba, üzembe helyezése, gázbeadás

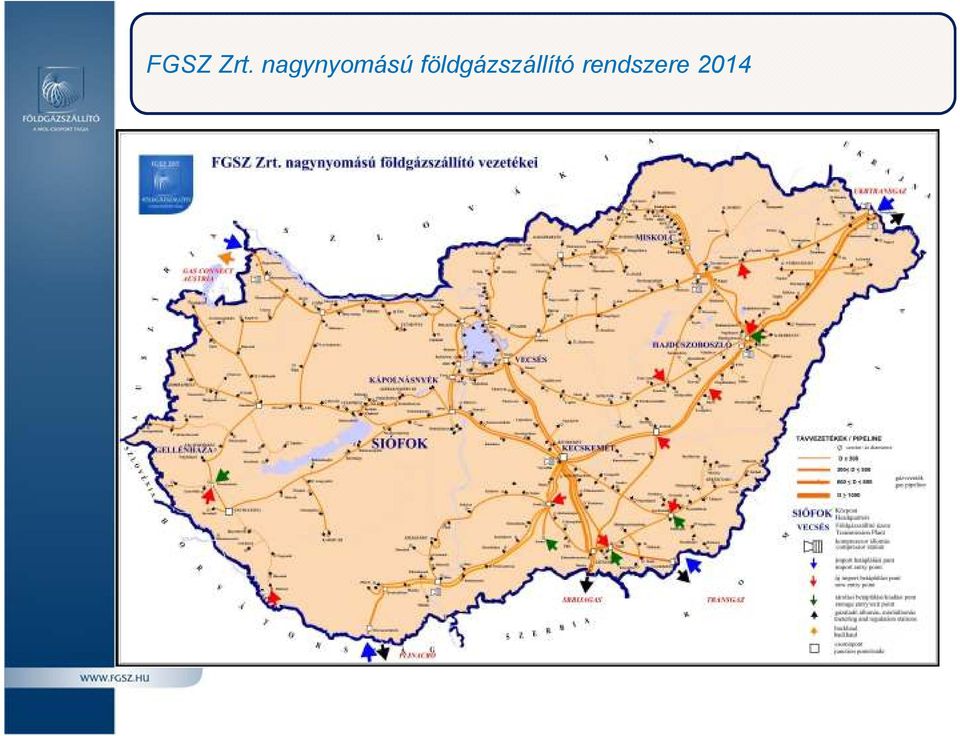

9 FGSZ Zrt. nagynyomású földgázszállító rendszere 2014 Csővezeték-rendszer: 5782 km Kábelhálózat: 7062km Jellemző nyomás: bar Jellemző átmérők: mm Gázátadó állomások: 398 Kompresszorállomások: 6 Regionális üzemek: 6 Hazai betáplálási pontok: 18 Import betáplálási pontok: 2(+1) Minőség-ellenőrző pontok: 52

10 A hazai földgázszállító rendszer és regionális kapcsolatrendszere, éves kapacitások (2013) Osztrák entry 4,4-5,2 Mrdm 3 Osztrák BH 2,6 Mrdm 3 Horvát megszakítható entry 2,6-7,0Mrdm 3 Horvát nem megszakítható entry 0 Mrdm 3 Magyar fogyasztás 9,22Mrdm 3 Hazai termelés 1,85Mrdm 3 Horvát exit 2,6-7,0 Mrdm 3 Szerb exit 4,8 Mrdm 3 Ukrán entry 20,5-26 Mrdm 3 Román exit 1,75 Mrdm 3 Ukrán exit 3,5-6,1Mrdm 3 Román nem megsz.entry 0,09Mrdm 3 Román megszakítható entry 1,75Mrdm 3

11 400,0 350,0 300,0 250,0 200,0 150,0 100,0 50,0 0, km km A vezetékhossz növekedése a földgázszállító rendszeren Évek Hossz (km) Vezetékhossz összesen (km)

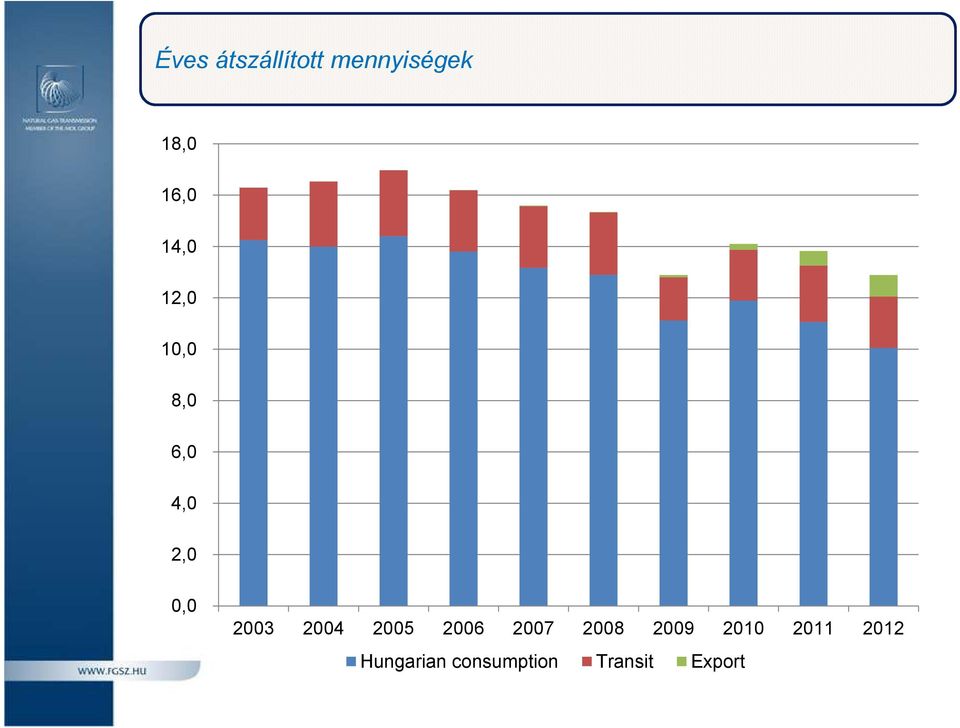

12 Éves átszállított mennyiségek 18,0 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0, Hungarian consumption Transit Export

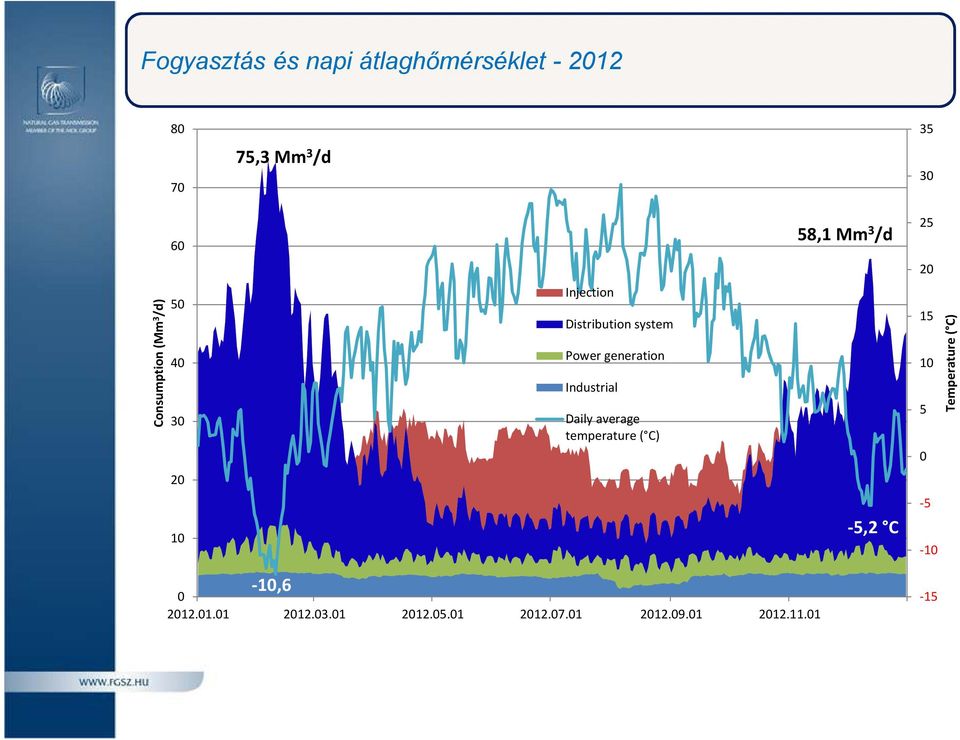

13 Fogyasztás és napi átlaghőmérséklet ,3 Mm 3 /d ,1 Mm 3 /d Consumption (Mm 3 /d) Injection Distribution system Power generation Industrial Daily average temperature ( C) Temperature ( C) ,2 C ,

14 Fogyasztás és napi átlaghőmérséklet -2013

15 A hazai napi csúcsigények (Mm3/nap) a 2013-as előrejelzés szerint A 2013-as előrejelzések szerint(-12c o ) a fogyasztás 8,4Mm 3 /nappal fog nőni 2022/2023-raés elérheti a 91,5Mm 3 /napot. 100,0 90,0 80,0 70,0 60,0 50,0 40,0 30,0 20,0 10,0 0, Elosztók Ipar Meglévő erőmű Új erőmű A többlet igény Új erőművek

16 A hazai napi csúcsigények (Mm3/nap) a 2014-es előrejelzés szerint A 2014-as előrejelzések szerint(-12c o ) a fogyasztás 11Mm 3 /nappal fog nőni 2023/2024-re és elérheti a 88,5Mm 3 /napot. A többlet igény Új erőművek

17 3,0 2,5 2,0 1,5 1,0 0,5 0,0 2013/ / / / / / /20 Bcm/a 2020/ / /23 Hazai gáztermelés a 2013-as előrejelzés szerint Net Production Mixing gas

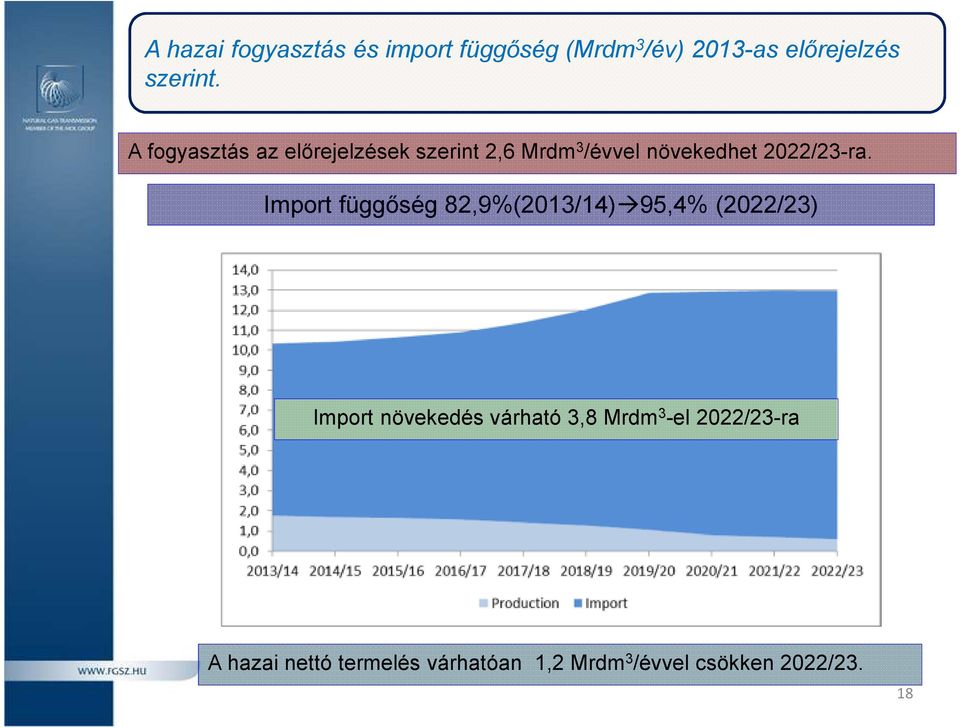

18 A hazai fogyasztás és import függőség (Mrdm 3 /év) 2013-as előrejelzés szerint. A fogyasztás az előrejelzések szerint 2,6Mrdm 3 /évvel növekedhet 2022/23-ra. Import függőség 82,9%(2013/14) 95,4% (2022/23) Import növekedés várható 3,8Mrdm 3 -el2022/23-ra A hazai nettó termelés várhatóan 1,2Mrdm 3 /évvel csökken 2022/23. 18

19 3,0 2,5 2,0 1,5 1,0 0,5 0,0 2014/ / / / / / / / / /24 Hazai gáztermelés a 2014-es előrejelzés szerint Termelés Keverőgáz

20 A hazai fogyasztás és import függőség (Mrdm 3 /év) 2014-es előrejelzés szerint. A fogyasztás az előrejelzések szerint 2,9Mrdm 3 /évvel növekedhet 2023/24-re. 14,0 12,0 10,0 8,0 Import függőség 81,9%(2014/15) 94,9% (2023/24) 6,0 4,0 Import növekedés várható 3,9Mrdm 3 -el2023/24-re 2,0 0,0 2014/ / / / / / / / / /24 Termelés Import A hazai nettó termelés várhatóan 1,0Mrdm 3 /évvel csökken 2023/24. 20

21 RENDSZERFEJLESZTÉS - CÉLOK A évi XL. törvény (GET), a 19/2009 (I.30.) Korm. Rendelet (Vhr.), az Üzemi és Kereskedelmi Szabályzat (ÜKSZ) előírásainak, a 326/2012-es és 1898/2013-as hivatali határozatok figyelembe vételével elkészített Tízéves Fejlesztési Javaslat az alábbi célokat valósítja meg 2 ütemben: Cél I. ütem II. ütem 600em 3 /hnemmegszakíthatókapacitásbiztosításaazosztrák-magyarhatáron (jelenleg:505em 3 /h). Részben szagosítatlan gáz átszállítása az ország középső régiójába (a belépő 600em 3 /hgázból450em 3 /hlenneígyszagosítatlan). Az előszerződést vállaló felhasználók igényeinek teljesítése. Dunántúl ellátásbiztonságának növelése keleti betáplálással, HAG betáplálás nélkül. Szagosítatlan gázt hoznánk át az ország középső régióiba akár 600 em 3 /h mértékig. Jelentős regionális bővülési lehetőség biztosítása, egy dél-kelet- észak-nyugat irányú átszállítási lehetőséggel. A hazai termelés gázminőségi problémáinak kezelése dunántúli elhelyezési lehetőséggel. Max.600em 3 /hhu>aureverseflowlehetőségbiztosítása,melykielégítiazeu elvárásokat, illetve a hazai tárolói kapacitások jobb kihasználtságát is elősegíti. Szlovákiafelé/felől600em 3 /hmennyiségki/beszállítása. igen igen igen részben igen igen igen igen igen igen

22 RENDSZERFEJLESZTÉS Javasolt fejlesztés az I. ütemben Az I. ütemben javasolt fejlesztések: Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Dunántúli szagosítás átalakítás Kompresszorállomás létesítése Dorogon Kompresszorállomás átalakítás Mosonmagyaróváron Csepeli leágazó vezeték DN600, 14 km

23 RENDSZERFEJLESZTÉS - Javasolt fejlesztés a II. ütemben Projekt megnevezés Ercsi-Győr, DN1000, PN100,112 km Városf.-Adony-Ercsi DN1000,PN100,98km Ercsi-Szbatta, DN800, PN63,11 km Városföld KÁ bővítése 5,7 MW Hajdúszoboszlói gépvisszapótlás 5,7 MW

24 Egy új elképzelés: RO-HU-AT gázfolyosó

25 A 4,4 Mrdm3/év RO>HU>AT átszállításhoz szükséges projektek

26 Egy régi elképzelés: Adria LNG

27 A hazai földgázszállító rendszer és regionális kapcsolatrendszere a fejlesztése megvalósítását követően éves kapacitások Osztrák entry 5,2 Mrdm 3 Austrian exit 5,2 Mrdm 3 Ukrán entry Szlovák exit Szlovákentry 1,75 Mrdm 3 4,4 Mrdm 3 20,5-26 Mrdm 3 Ukrán exit 2,5-6,1 Mrdm 3 Horvát entry 7,0 Mrdm 3 Horvát exit 7,0 Mrdm 3 Szerb exit 4,8 Mrdm 3 Román exit 1,75-4,4Mrdm 3 Román entry 1,75-4,4Mrdm 3

28 Köszönöm a figyelmüket!
