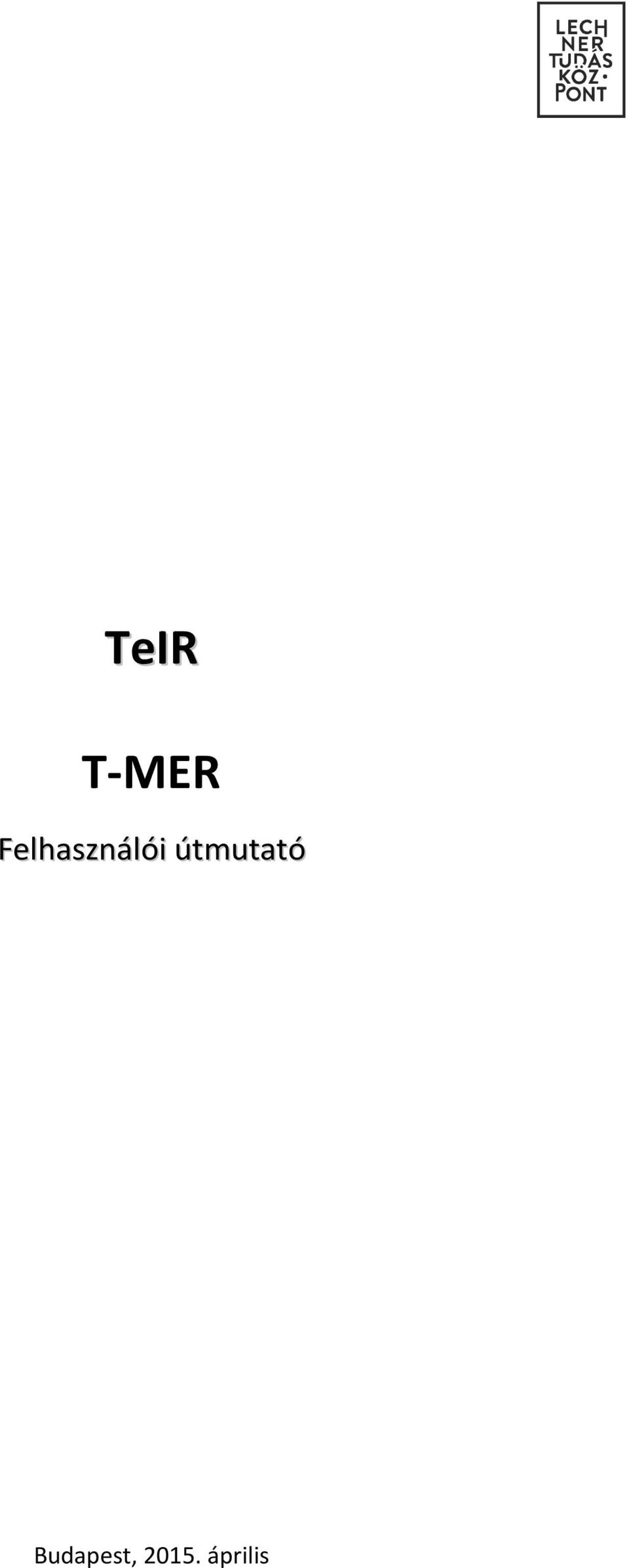

1 TeIR T-MER Felhasználói útmutató Budapest, április

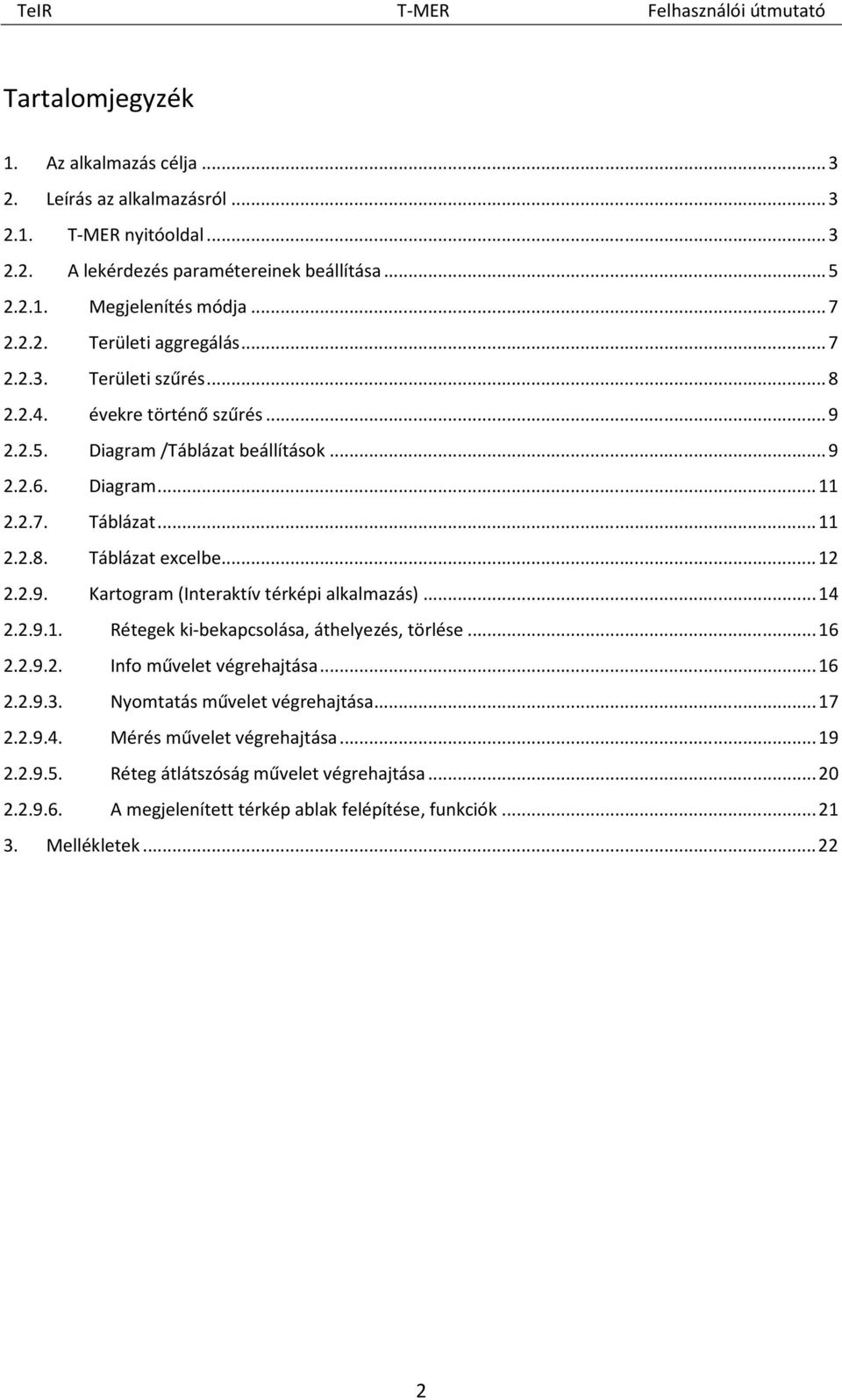

2 Tartalomjegyzék 1. Az alkalmazás célja Leírás az alkalmazásról T-MER nyitóoldal A lekérdezés paramétereinek beállítása Megjelenítés módja Területi aggregálás Területi szűrés évekre történő szűrés Diagram /Táblázat beállítások Diagram Táblázat Táblázat excelbe Kartogram (Interaktív térképi alkalmazás) Rétegek ki-bekapcsolása, áthelyezés, törlése Info művelet végrehajtása Nyomtatás művelet végrehajtása Mérés művelet végrehajtása Réteg átlátszóság művelet végrehajtása A megjelenített térkép ablak felépítése, funkciók Mellékletek

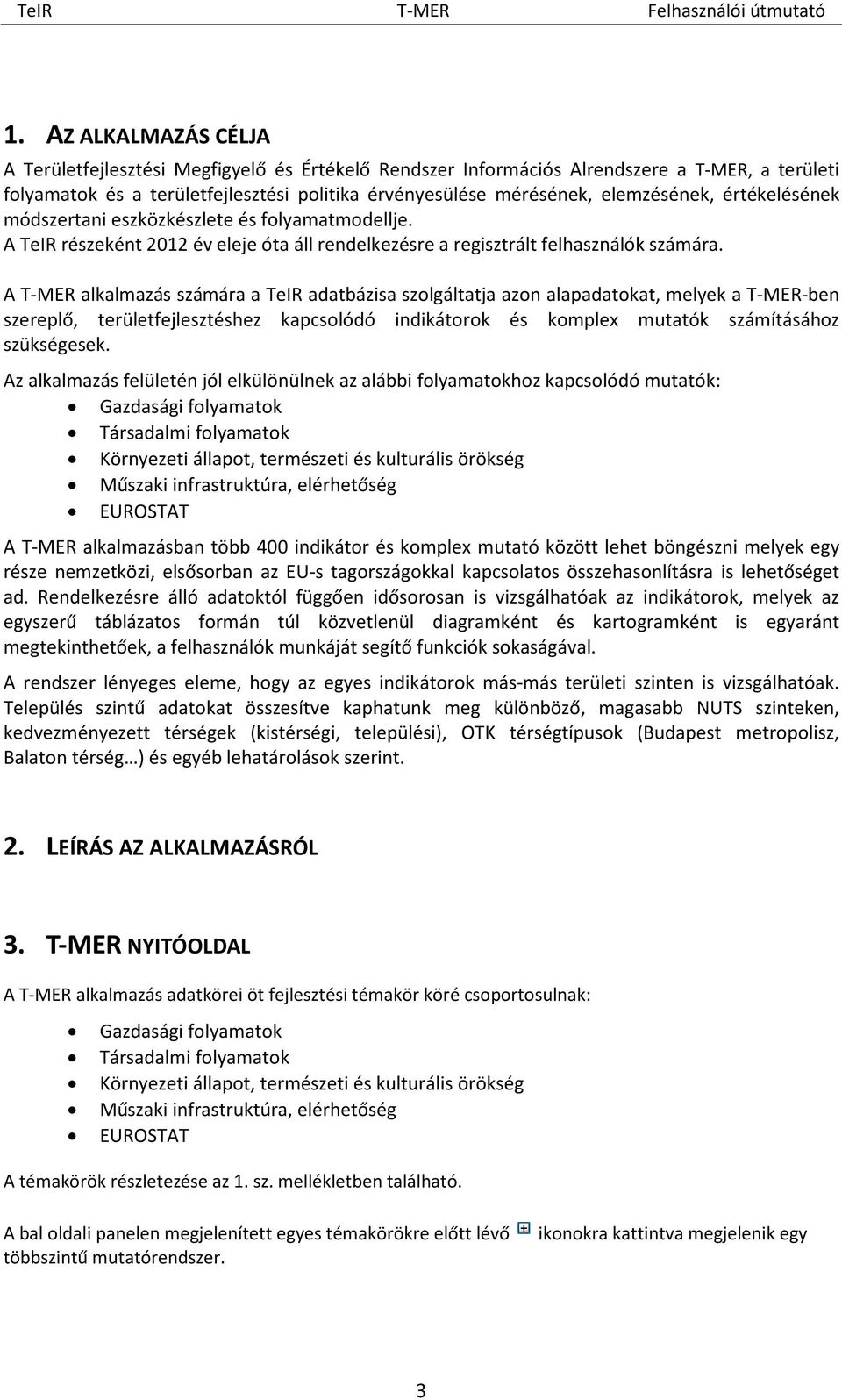

3 1. AZ ALKALMAZÁS CÉLJA A Területfejlesztési Megfigyelő és Értékelő Rendszer Információs Alrendszere a T-MER, a területi folyamatok és a területfejlesztési politika érvényesülése mérésének, elemzésének, értékelésének módszertani eszközkészlete és folyamatmodellje. A TeIR részeként 2012 év eleje óta áll rendelkezésre a regisztrált felhasználók számára. A T-MER alkalmazás számára a TeIR adatbázisa szolgáltatja azon alapadatokat, melyek a T-MER-ben szereplő, területfejlesztéshez kapcsolódó indikátorok és komplex mutatók számításához szükségesek. Az alkalmazás felületén jól elkülönülnek az alábbi folyamatokhoz kapcsolódó mutatók: Gazdasági folyamatok Társadalmi folyamatok Környezeti állapot, természeti és kulturális örökség Műszaki infrastruktúra, elérhetőség EUROSTAT A T-MER alkalmazásban több 400 indikátor és komplex mutató között lehet böngészni melyek egy része nemzetközi, elsősorban az EU-s tagországokkal kapcsolatos összehasonlításra is lehetőséget ad. Rendelkezésre álló adatoktól függően idősorosan is vizsgálhatóak az indikátorok, melyek az egyszerű táblázatos formán túl közvetlenül diagramként és kartogramként is egyaránt megtekinthetőek, a felhasználók munkáját segítő funkciók sokaságával. A rendszer lényeges eleme, hogy az egyes indikátorok más-más területi szinten is vizsgálhatóak. Település szintű adatokat összesítve kaphatunk meg különböző, magasabb NUTS szinteken, kedvezményezett térségek (kistérségi, települési), OTK térségtípusok (Budapest metropolisz, Balaton térség ) és egyéb lehatárolások szerint. 2. LEÍRÁS AZ ALKALMAZÁSRÓL 3. T-MER NYITÓOLDAL A T-MER alkalmazás adatkörei öt fejlesztési témakör köré csoportosulnak: Gazdasági folyamatok Társadalmi folyamatok Környezeti állapot, természeti és kulturális örökség Műszaki infrastruktúra, elérhetőség EUROSTAT A témakörök részletezése az 1. sz. mellékletben található. A bal oldali panelen megjelenített egyes témakörökre előtt lévő ikonokra kattintva megjelenik egy többszintű mutatórendszer. 3

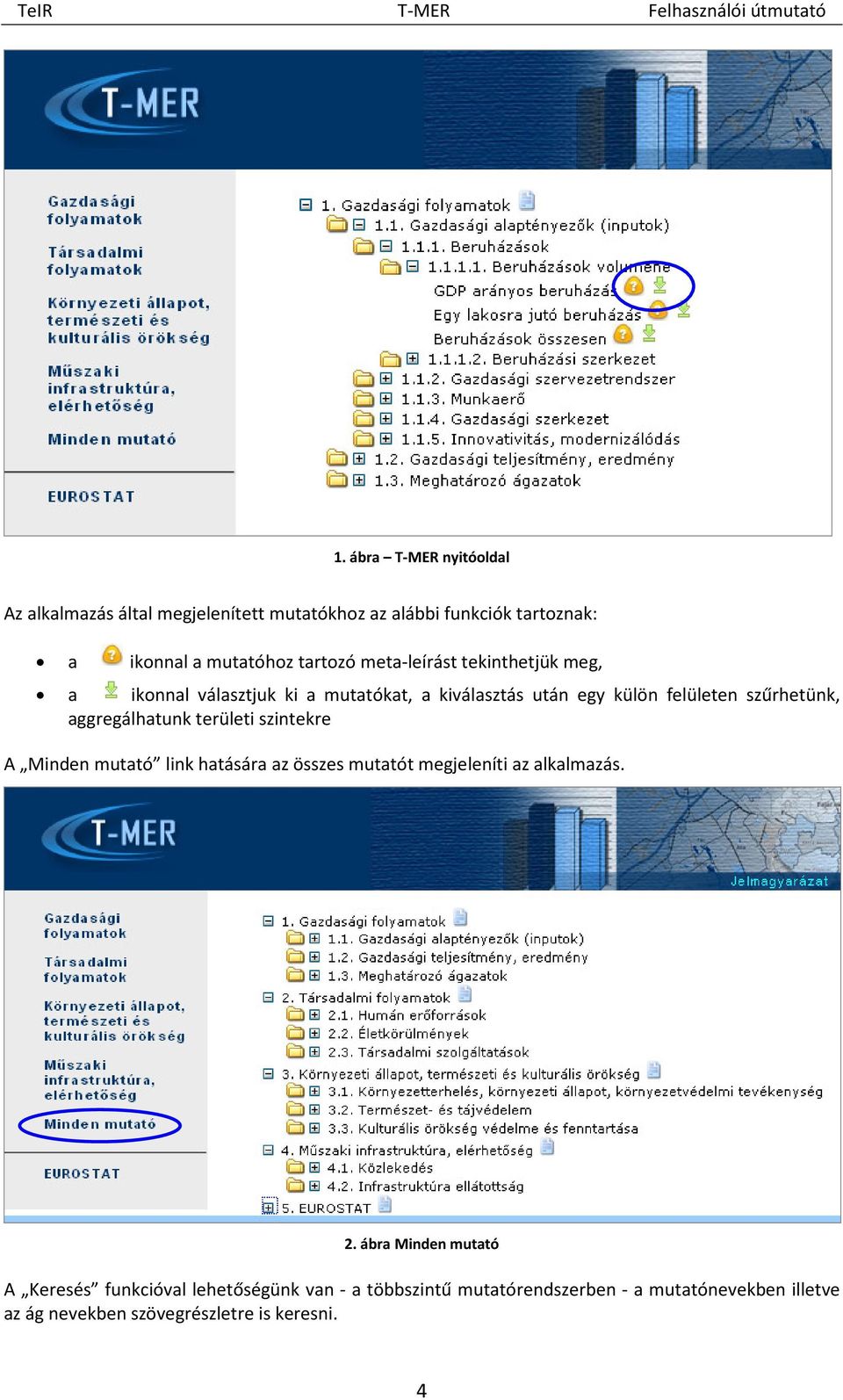

4 1. ábra T-MER nyitóoldal Az alkalmazás által megjelenített mutatókhoz az alábbi funkciók tartoznak: a ikonnal a mutatóhoz tartozó meta-leírást tekinthetjük meg, a ikonnal választjuk ki a mutatókat, a kiválasztás után egy külön felületen szűrhetünk, aggregálhatunk területi szintekre A Minden mutató link hatására az összes mutatót megjeleníti az alkalmazás. 2. ábra Minden mutató A Keresés funkcióval lehetőségünk van - a többszintű mutatórendszerben - a mutatónevekben illetve az ág nevekben szövegrészletre is keresni. 4

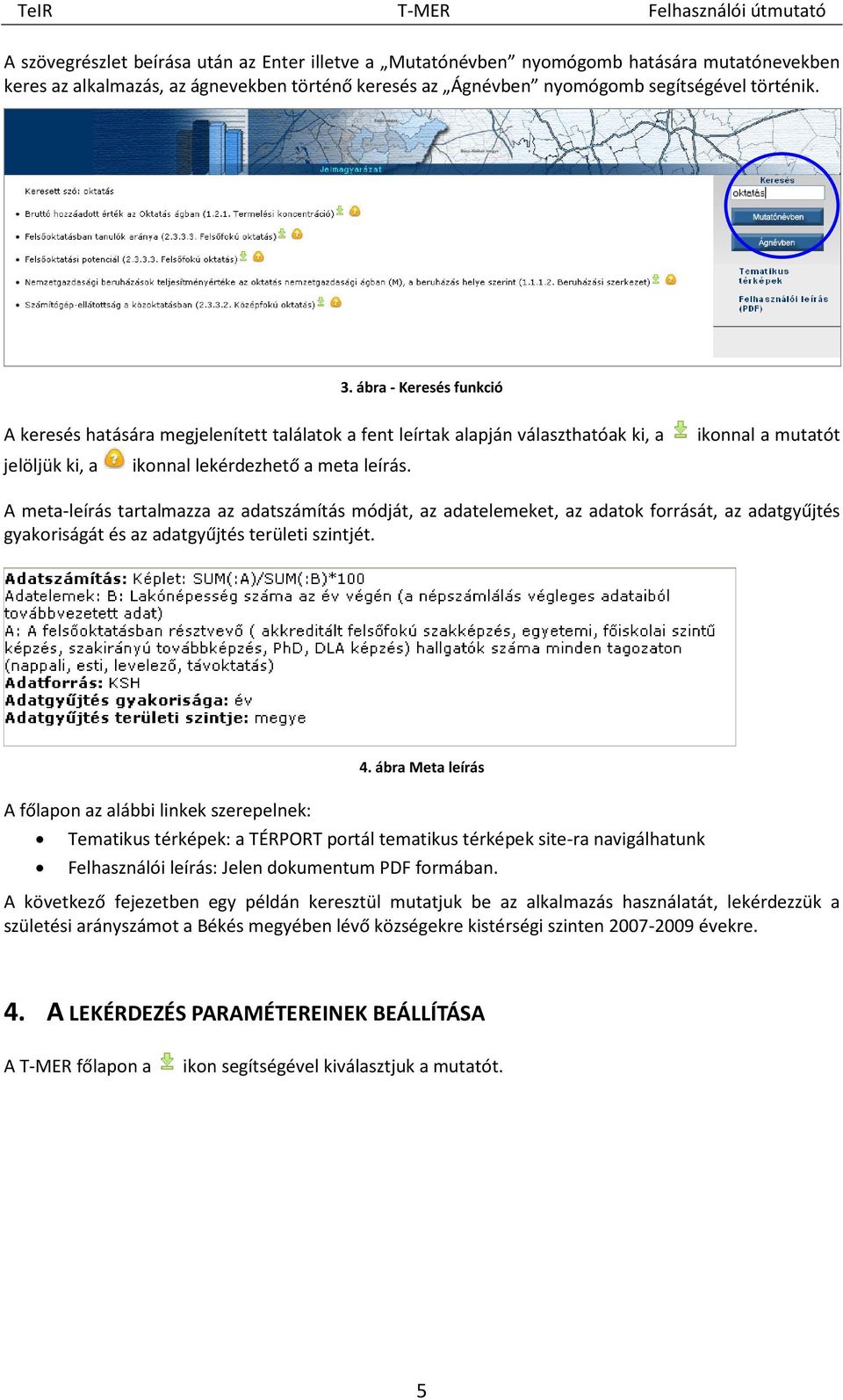

5 A szövegrészlet beírása után az Enter illetve a Mutatónévben nyomógomb hatására mutatónevekben keres az alkalmazás, az ágnevekben történő keresés az Ágnévben nyomógomb segítségével történik. 3. ábra - Keresés funkció A keresés hatására megjelenített találatok a fent leírtak alapján választhatóak ki, a ikonnal a mutatót jelöljük ki, a ikonnal lekérdezhető a meta leírás. A meta-leírás tartalmazza az adatszámítás módját, az adatelemeket, az adatok forrását, az adatgyűjtés gyakoriságát és az adatgyűjtés területi szintjét. A főlapon az alábbi linkek szerepelnek: 4. ábra Meta leírás Tematikus térképek: a TÉRPORT portál tematikus térképek site-ra navigálhatunk Felhasználói leírás: Jelen dokumentum PDF formában. A következő fejezetben egy példán keresztül mutatjuk be az alkalmazás használatát, lekérdezzük a születési arányszámot a Békés megyében lévő községekre kistérségi szinten évekre. 4. A LEKÉRDEZÉS PARAMÉTEREINEK BEÁLLÍTÁSA A T-MER főlapon a ikon segítségével kiválasztjuk a mutatót. 5

6 5. ábra Mutató kiválasztása Példánkban a Születési arányszám mutatót választjuk ki, melyet az alábbi ágak alatt találhatunk meg: 2. Társadalmi folyamatok, 2.1 Humán erőforrások, Demográfia, Természetes szaporodás, fogyás A kiválasztás hatására egy új ablakban állíthatjuk be a lekérdezésünk paramétereit. 6. ábra Lekérdezés paramétereinek beállítása A Beállítások harmonika panel elrejtése a nyomógombbal, felfedése a nyomógombbal történik. A panelek nyitása a nyomógombbal, bezárása a nyomógombbal lehetséges. 6

7 A beállítások felületen a következő paramétereket állíthatjuk be: Megjelenítés módja Területi aggregálás Területi szűrés Évekre történő szűrés. 5. MEGJELENÍTÉS MÓDJA Az alkalmazásban az alábbi megjelenítési módok közül választhatunk. Diagram Kartogram Táblázat Táblázat Excelbe 7. ábra Megjelenítés módjai 6. TERÜLETI AGGREGÁLÁS A Területi aggregálás panelen a mutatónak megfelelő területi aggregálást lehetséges megtenni, tehát pl. egy megyei adatot nem lehetséges kistérség szintre aggregálni. A területi aggregálás fő szintjei: NUTS szintek Településhálózat OTK Kedvezményezett kistérségek Védett természeti területek Egyéb A területi aggregálás szintjeinek felsorolása részletesen a 2. mellékletben találhatóak. 8. ábra Területi aggregálás szintjei 7

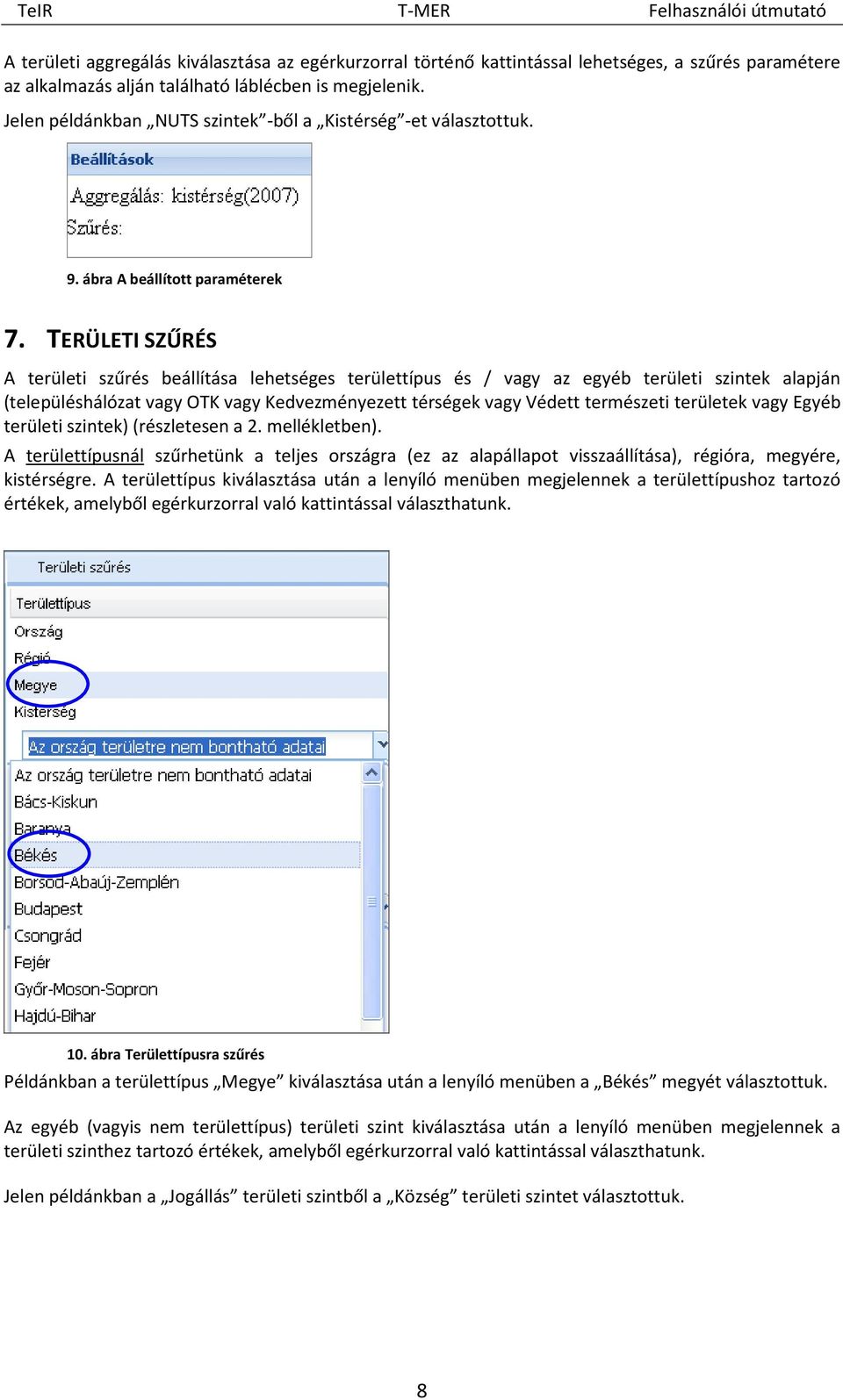

8 A területi aggregálás kiválasztása az egérkurzorral történő kattintással lehetséges, a szűrés paramétere az alkalmazás alján található láblécben is megjelenik. Jelen példánkban NUTS szintek -ből a Kistérség -et választottuk. 9. ábra A beállított paraméterek 7. TERÜLETI SZŰRÉS A területi szűrés beállítása lehetséges területtípus és / vagy az egyéb területi szintek alapján (településhálózat vagy OTK vagy Kedvezményezett térségek vagy Védett természeti területek vagy Egyéb területi szintek) (részletesen a 2. mellékletben). A területtípusnál szűrhetünk a teljes országra (ez az alapállapot visszaállítása), régióra, megyére, kistérségre. A területtípus kiválasztása után a lenyíló menüben megjelennek a területtípushoz tartozó értékek, amelyből egérkurzorral való kattintással választhatunk. 10. ábra Területtípusra szűrés Példánkban a területtípus Megye kiválasztása után a lenyíló menüben a Békés megyét választottuk. Az egyéb (vagyis nem területtípus) területi szint kiválasztása után a lenyíló menüben megjelennek a területi szinthez tartozó értékek, amelyből egérkurzorral való kattintással választhatunk. Jelen példánkban a Jogállás területi szintből a Község területi szintet választottuk. 8

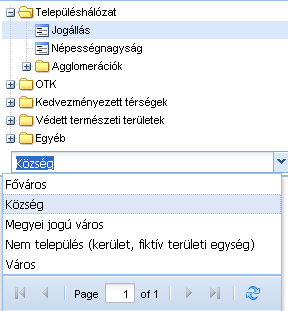

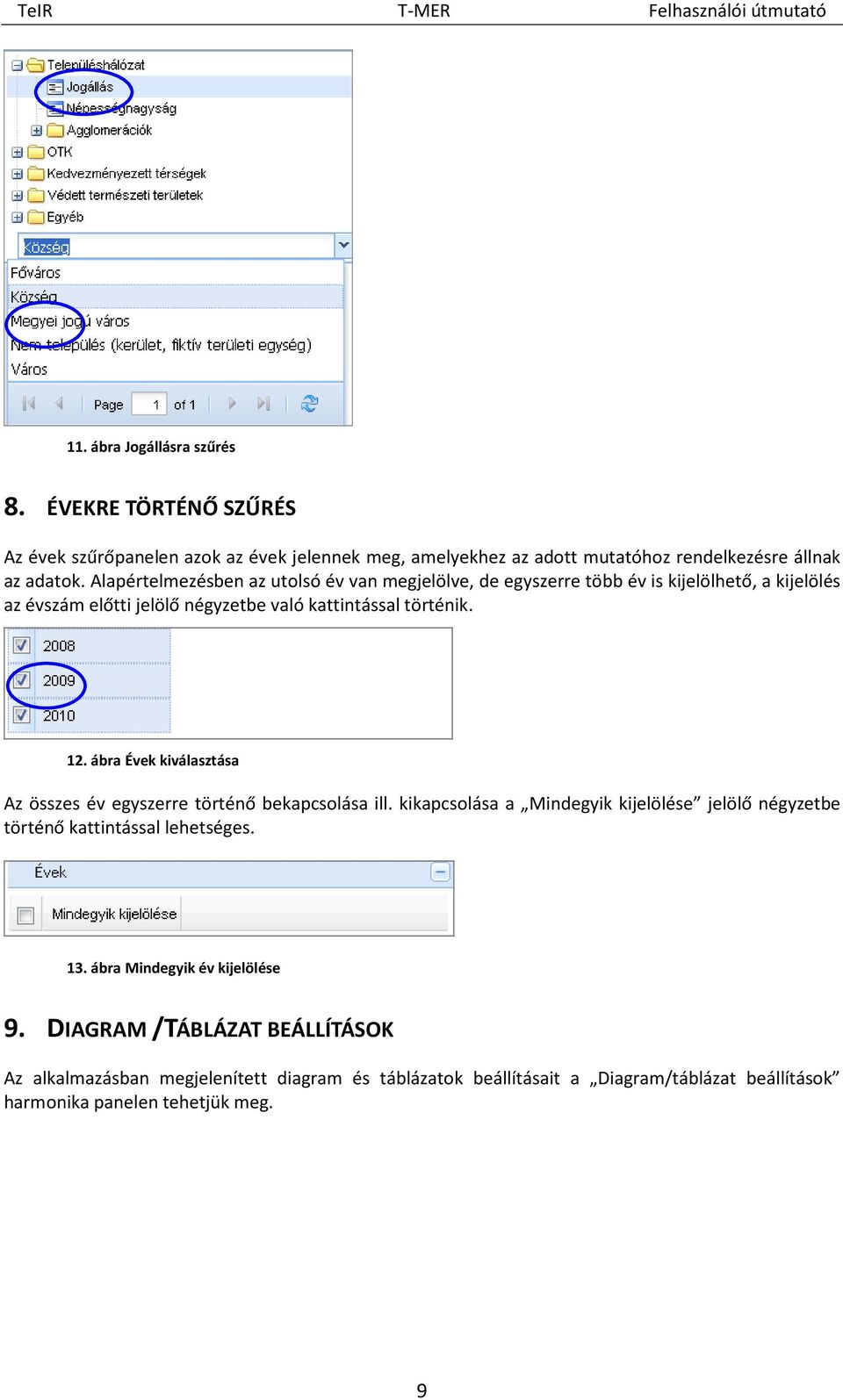

9 11. ábra Jogállásra szűrés 8. ÉVEKRE TÖRTÉNŐ SZŰRÉS Az évek szűrőpanelen azok az évek jelennek meg, amelyekhez az adott mutatóhoz rendelkezésre állnak az adatok. Alapértelmezésben az utolsó év van megjelölve, de egyszerre több év is kijelölhető, a kijelölés az évszám előtti jelölő négyzetbe való kattintással történik. 12. ábra Évek kiválasztása Az összes év egyszerre történő bekapcsolása ill. kikapcsolása a Mindegyik kijelölése jelölő négyzetbe történő kattintással lehetséges. 13. ábra Mindegyik év kijelölése 9. DIAGRAM /TÁBLÁZAT BEÁLLÍTÁSOK Az alkalmazásban megjelenített diagram és táblázatok beállításait a Diagram/táblázat beállítások harmonika panelen tehetjük meg. 9

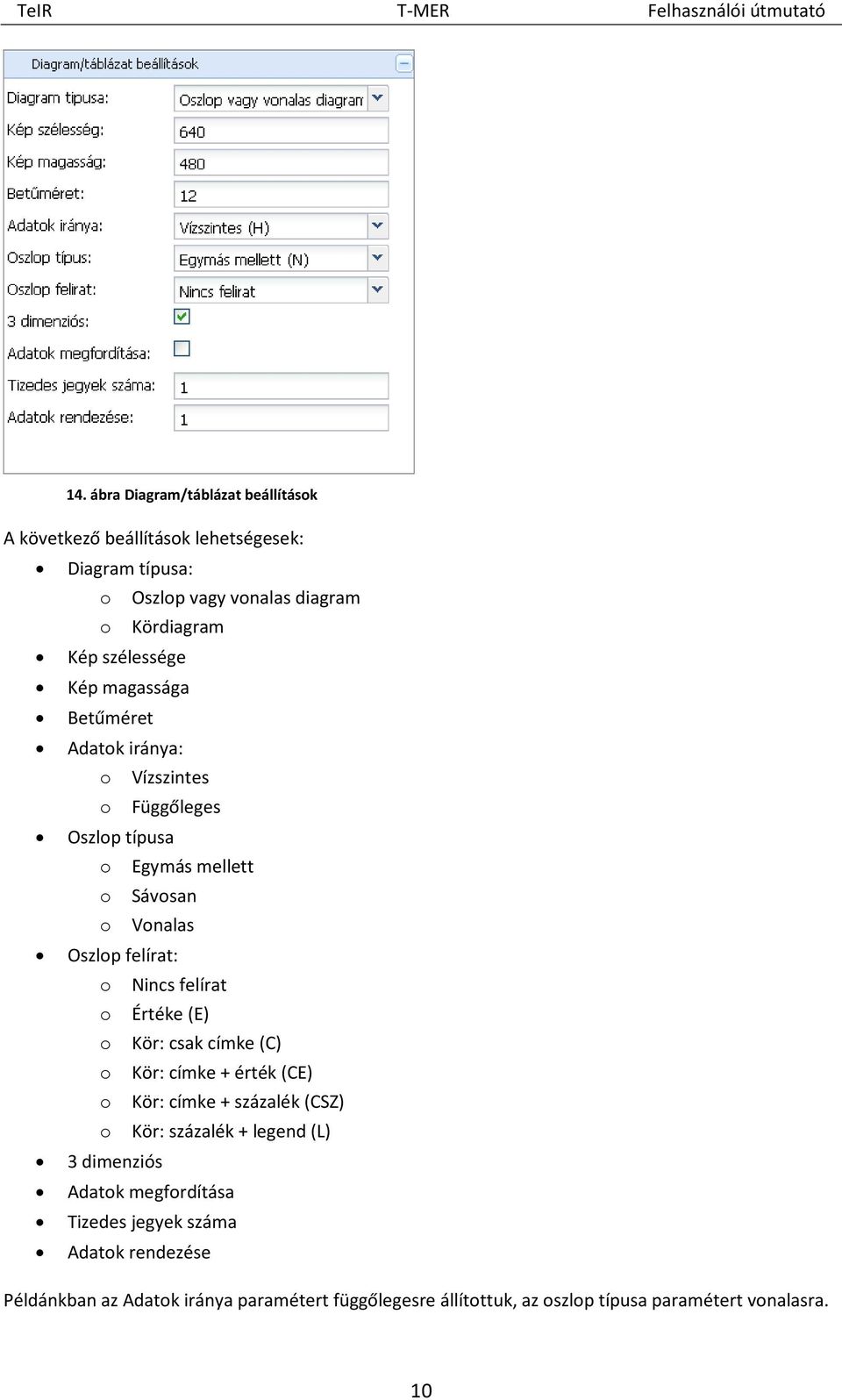

10 14. ábra Diagram/táblázat beállítások A következő beállítások lehetségesek: Diagram típusa: o Oszlop vagy vonalas diagram o Kördiagram Kép szélessége Kép magassága Betűméret Adatok iránya: o Vízszintes o Függőleges Oszlop típusa o Egymás mellett o Sávosan o Vonalas Oszlop felírat: o Nincs felírat o Értéke (E) o Kör: csak címke (C) o Kör: címke + érték (CE) o Kör: címke + százalék (CSZ) o Kör: százalék + legend (L) 3 dimenziós Adatok megfordítása Tizedes jegyek száma Adatok rendezése Példánkban az Adatok iránya paramétert függőlegesre állítottuk, az oszlop típusa paramétert vonalasra. 10

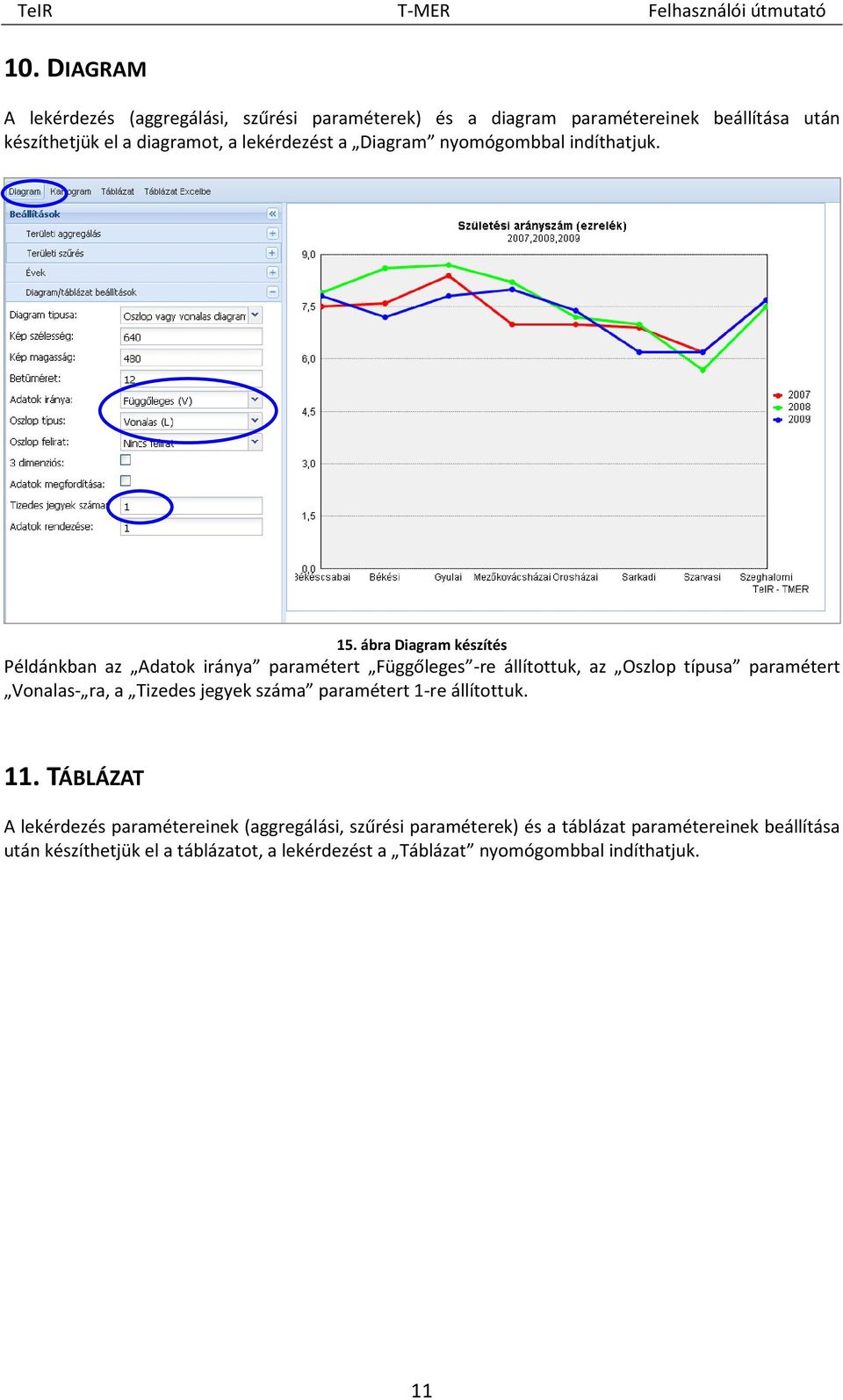

11 10. DIAGRAM A lekérdezés (aggregálási, szűrési paraméterek) és a diagram paramétereinek beállítása után készíthetjük el a diagramot, a lekérdezést a Diagram nyomógombbal indíthatjuk. 15. ábra Diagram készítés Példánkban az Adatok iránya paramétert Függőleges -re állítottuk, az Oszlop típusa paramétert Vonalas- ra, a Tizedes jegyek száma paramétert 1-re állítottuk. 11. TÁBLÁZAT A lekérdezés paramétereinek (aggregálási, szűrési paraméterek) és a táblázat paramétereinek beállítása után készíthetjük el a táblázatot, a lekérdezést a Táblázat nyomógombbal indíthatjuk. 11

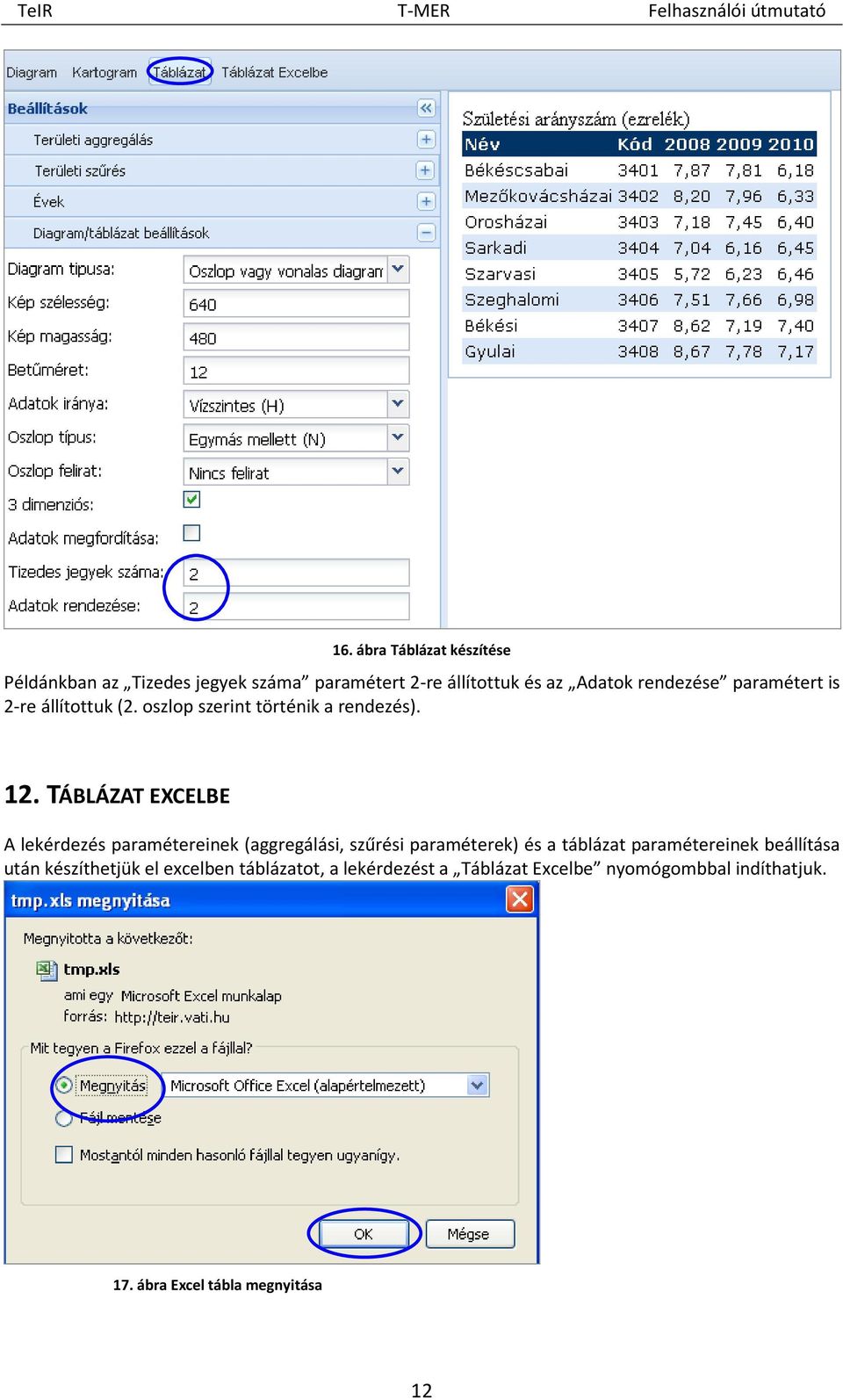

12 16. ábra Táblázat készítése Példánkban az Tizedes jegyek száma paramétert 2-re állítottuk és az Adatok rendezése paramétert is 2-re állítottuk (2. oszlop szerint történik a rendezés). 12. TÁBLÁZAT EXCELBE A lekérdezés paramétereinek (aggregálási, szűrési paraméterek) és a táblázat paramétereinek beállítása után készíthetjük el excelben táblázatot, a lekérdezést a Táblázat Excelbe nyomógombbal indíthatjuk. 17. ábra Excel tábla megnyitása 12

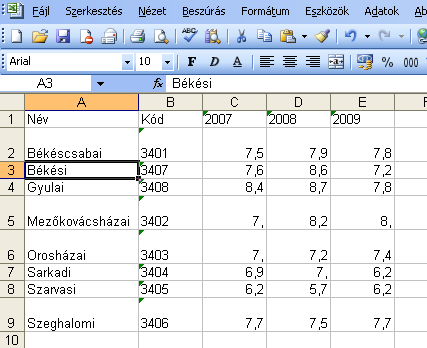

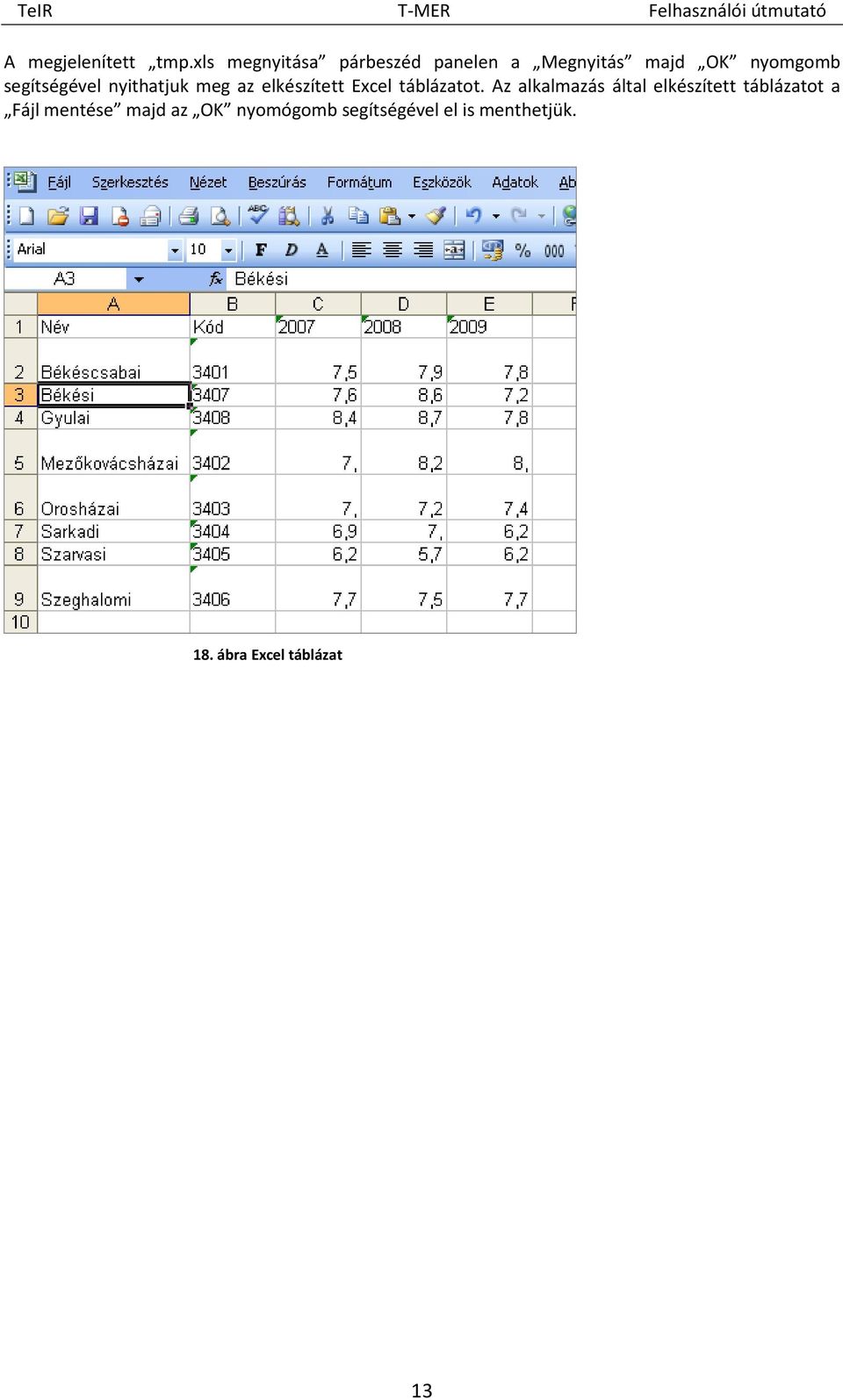

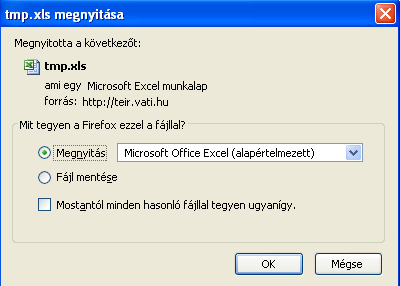

13 A megjelenített tmp.xls megnyitása párbeszéd panelen a Megnyitás majd OK nyomgomb segítségével nyithatjuk meg az elkészített Excel táblázatot. Az alkalmazás által elkészített táblázatot a Fájl mentése majd az OK nyomógomb segítségével el is menthetjük. 18. ábra Excel táblázat 13

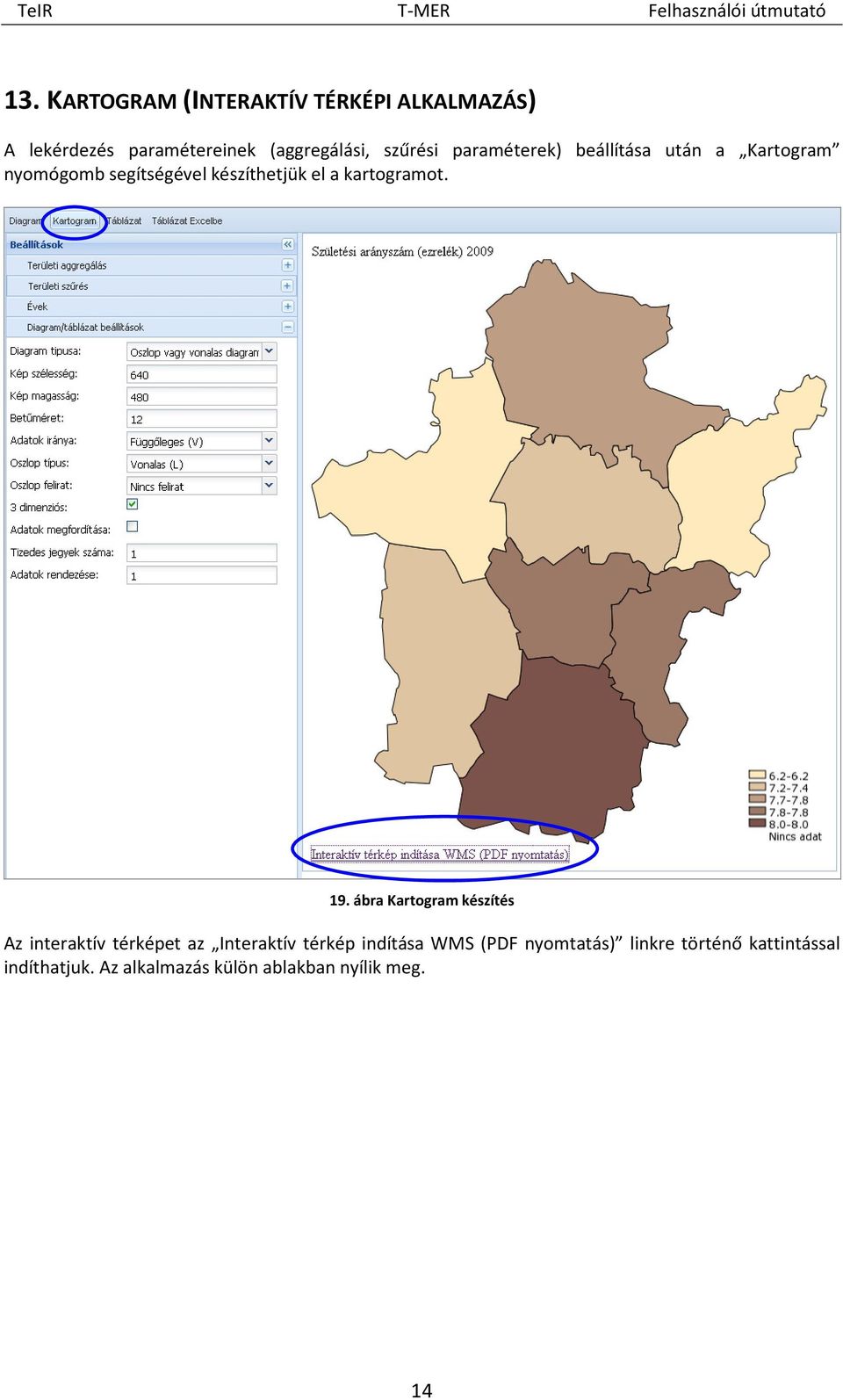

14 13. KARTOGRAM (INTERAKTÍV TÉRKÉPI ALKALMAZÁS) A lekérdezés paramétereinek (aggregálási, szűrési paraméterek) beállítása után a Kartogram nyomógomb segítségével készíthetjük el a kartogramot. 19. ábra Kartogram készítés Az interaktív térképet az Interaktív térkép indítása WMS (PDF nyomtatás) linkre történő kattintással indíthatjuk. Az alkalmazás külön ablakban nyílik meg. 14

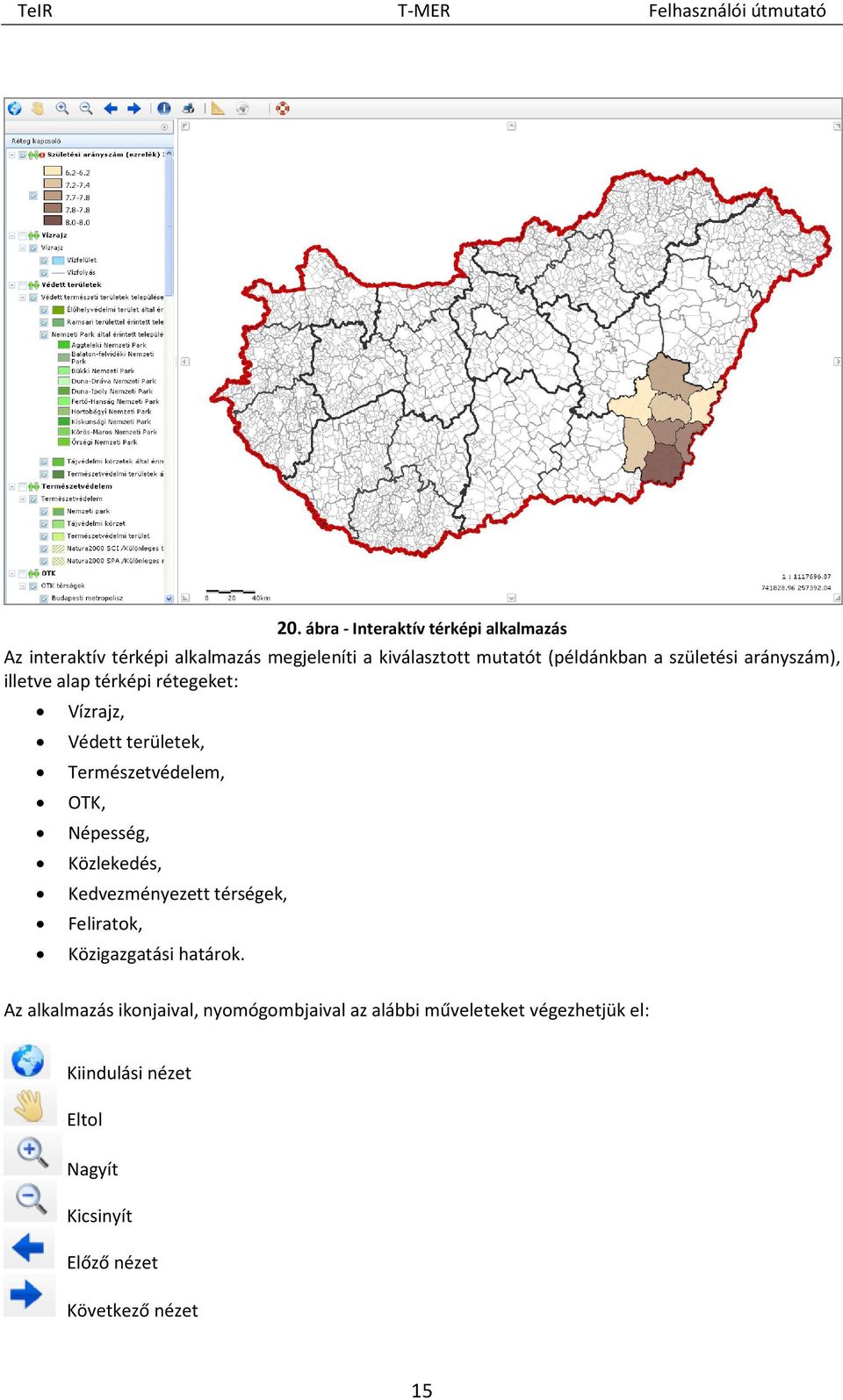

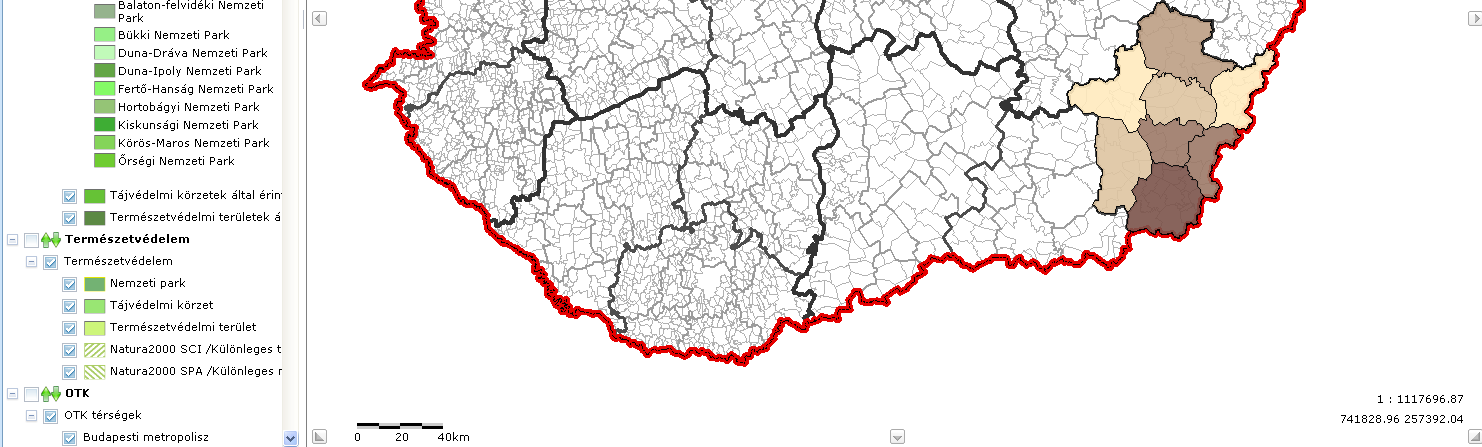

15 20. ábra - Interaktív térképi alkalmazás Az interaktív térképi alkalmazás megjeleníti a kiválasztott mutatót (példánkban a születési arányszám), illetve alap térképi rétegeket: Vízrajz, Védett területek, Természetvédelem, OTK, Népesség, Közlekedés, Kedvezményezett térségek, Feliratok, Közigazgatási határok. Az alkalmazás ikonjaival, nyomógombjaival az alábbi műveleteket végezhetjük el: Kiindulási nézet Eltol Nagyít Kicsinyít Előző nézet Következő nézet 15

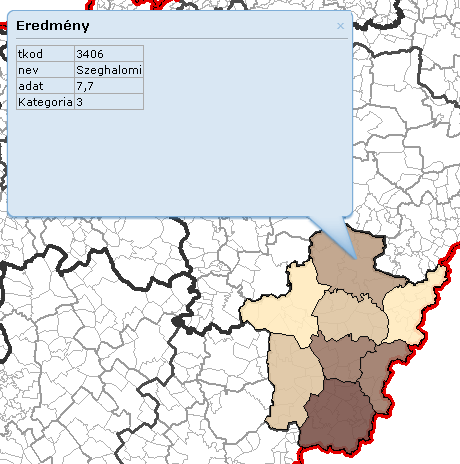

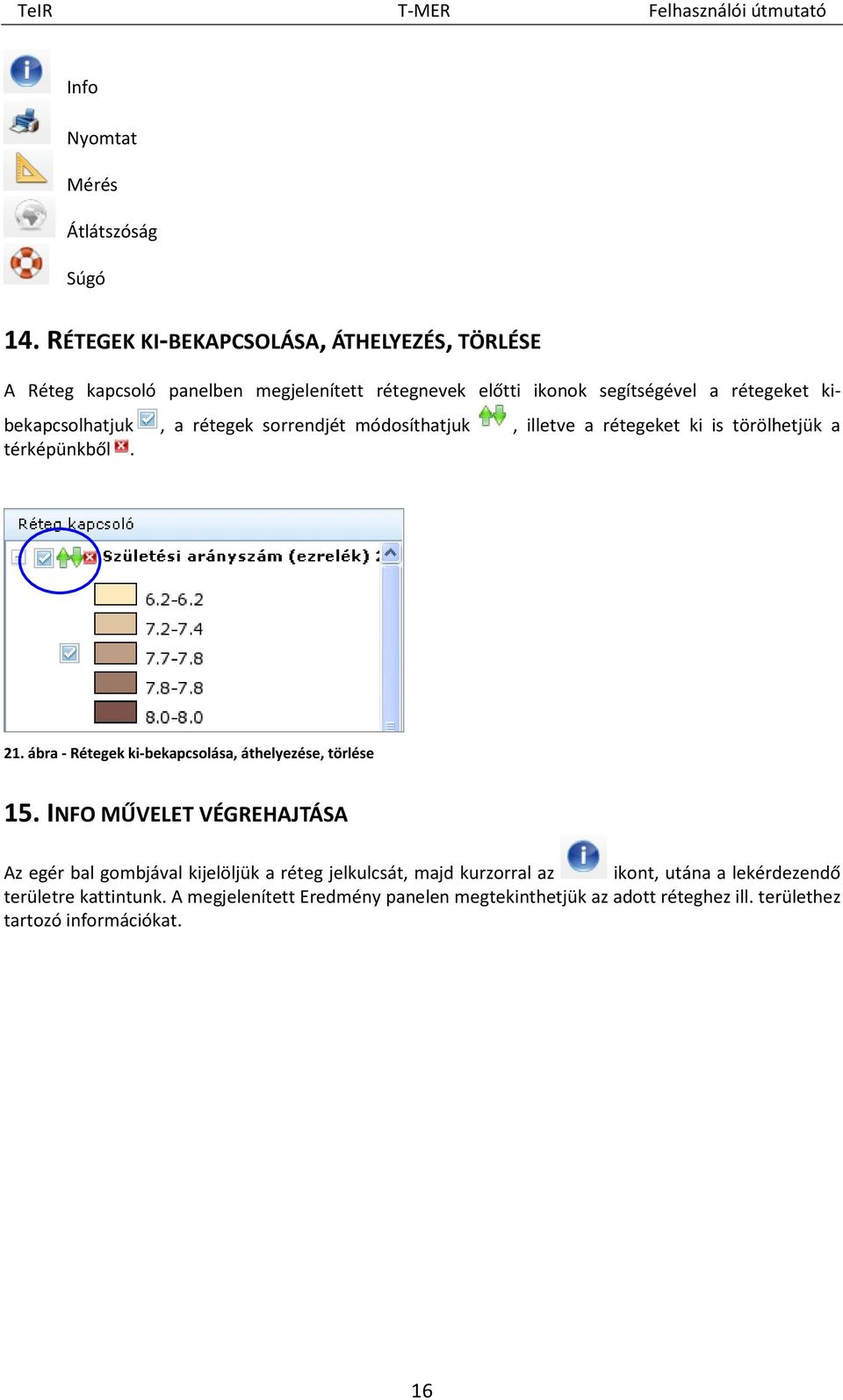

16 Info Nyomtat Mérés Átlátszóság Súgó 14. RÉTEGEK KI-BEKAPCSOLÁSA, ÁTHELYEZÉS, TÖRLÉSE A Réteg kapcsoló panelben megjelenített rétegnevek előtti ikonok segítségével a rétegeket kibekapcsolhatjuk, a rétegek sorrendjét módosíthatjuk, illetve a rétegeket ki is törölhetjük a térképünkből. 21. ábra - Rétegek ki-bekapcsolása, áthelyezése, törlése 15. INFO MŰVELET VÉGREHAJTÁSA Az egér bal gombjával kijelöljük a réteg jelkulcsát, majd kurzorral az ikont, utána a lekérdezendő területre kattintunk. A megjelenített Eredmény panelen megtekinthetjük az adott réteghez ill. területhez tartozó információkat. 16

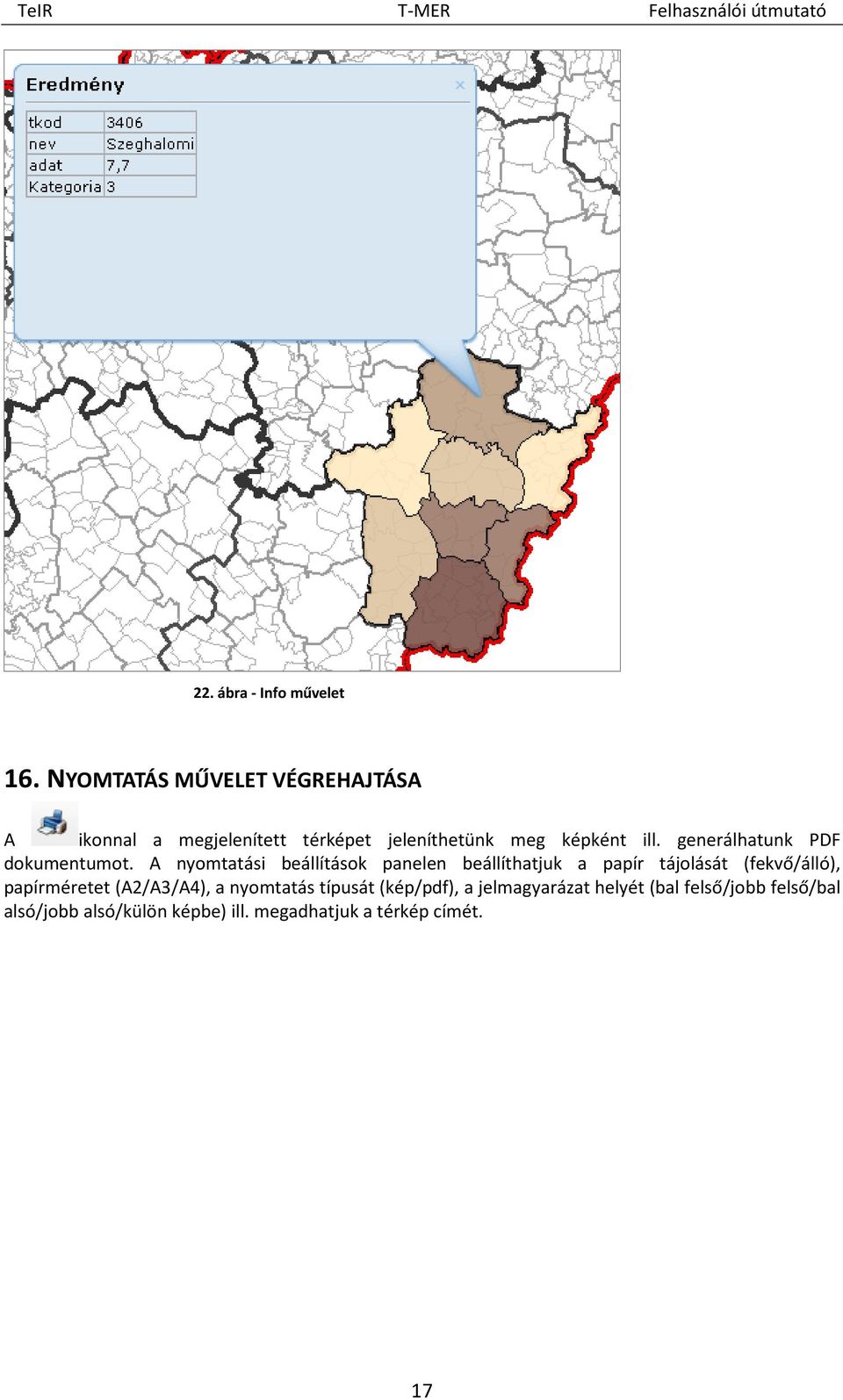

17 22. ábra - Info művelet 16. NYOMTATÁS MŰVELET VÉGREHAJTÁSA A ikonnal a megjelenített térképet jeleníthetünk meg képként ill. generálhatunk PDF dokumentumot. A nyomtatási beállítások panelen beállíthatjuk a papír tájolását (fekvő/álló), papírméretet (A2/A3/A4), a nyomtatás típusát (kép/pdf), a jelmagyarázat helyét (bal felső/jobb felső/bal alsó/jobb alsó/külön képbe) ill. megadhatjuk a térkép címét. 17

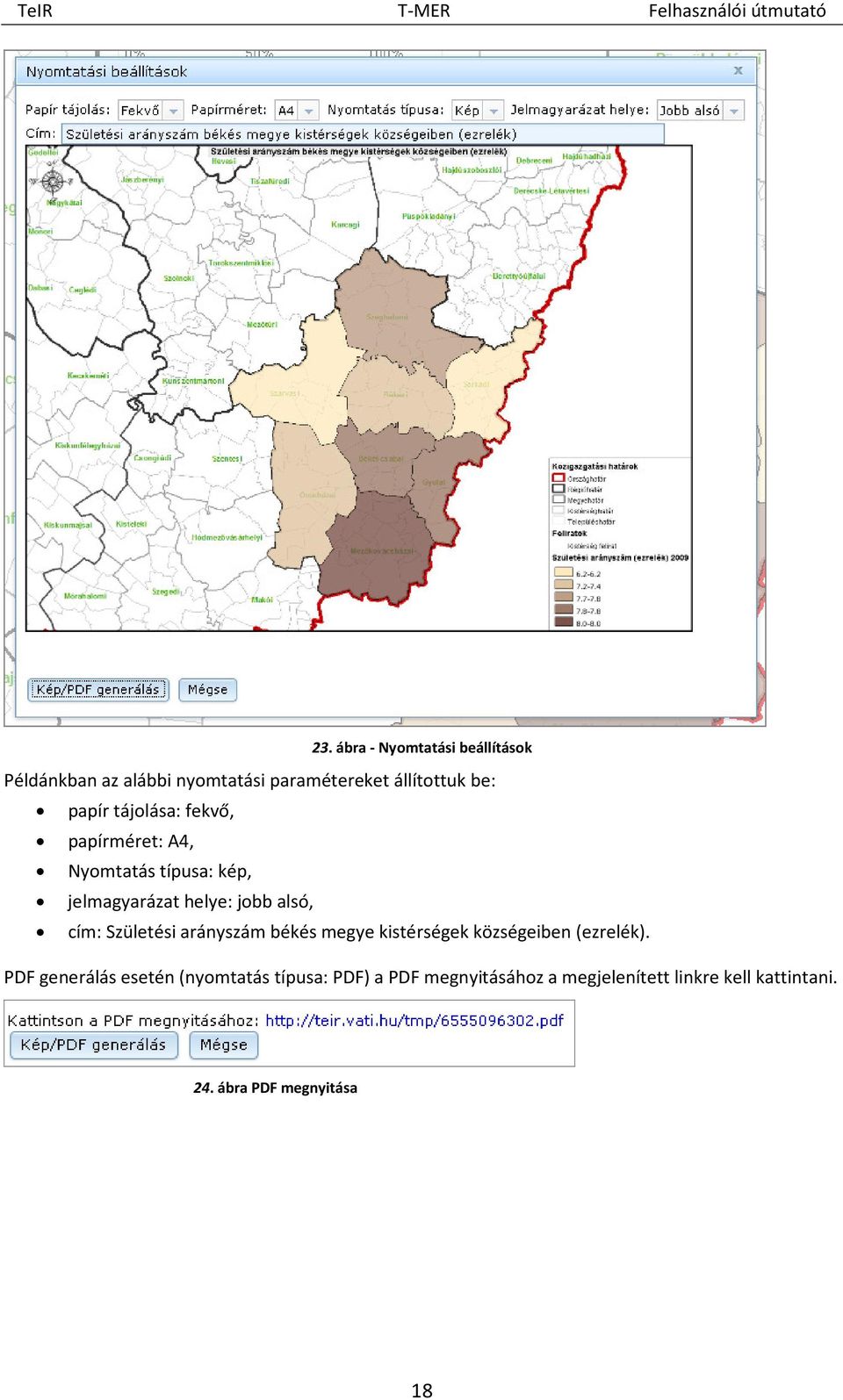

18 23. ábra - Nyomtatási beállítások Példánkban az alábbi nyomtatási paramétereket állítottuk be: papír tájolása: fekvő, papírméret: A4, Nyomtatás típusa: kép, jelmagyarázat helye: jobb alsó, cím: Születési arányszám békés megye kistérségek községeiben (ezrelék). PDF generálás esetén (nyomtatás típusa: PDF) a PDF megnyitásához a megjelenített linkre kell kattintani. 24. ábra PDF megnyitása 18

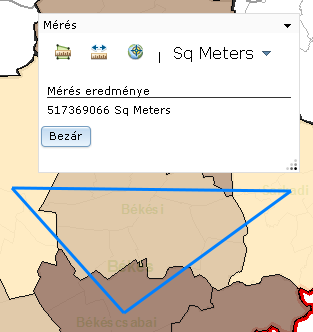

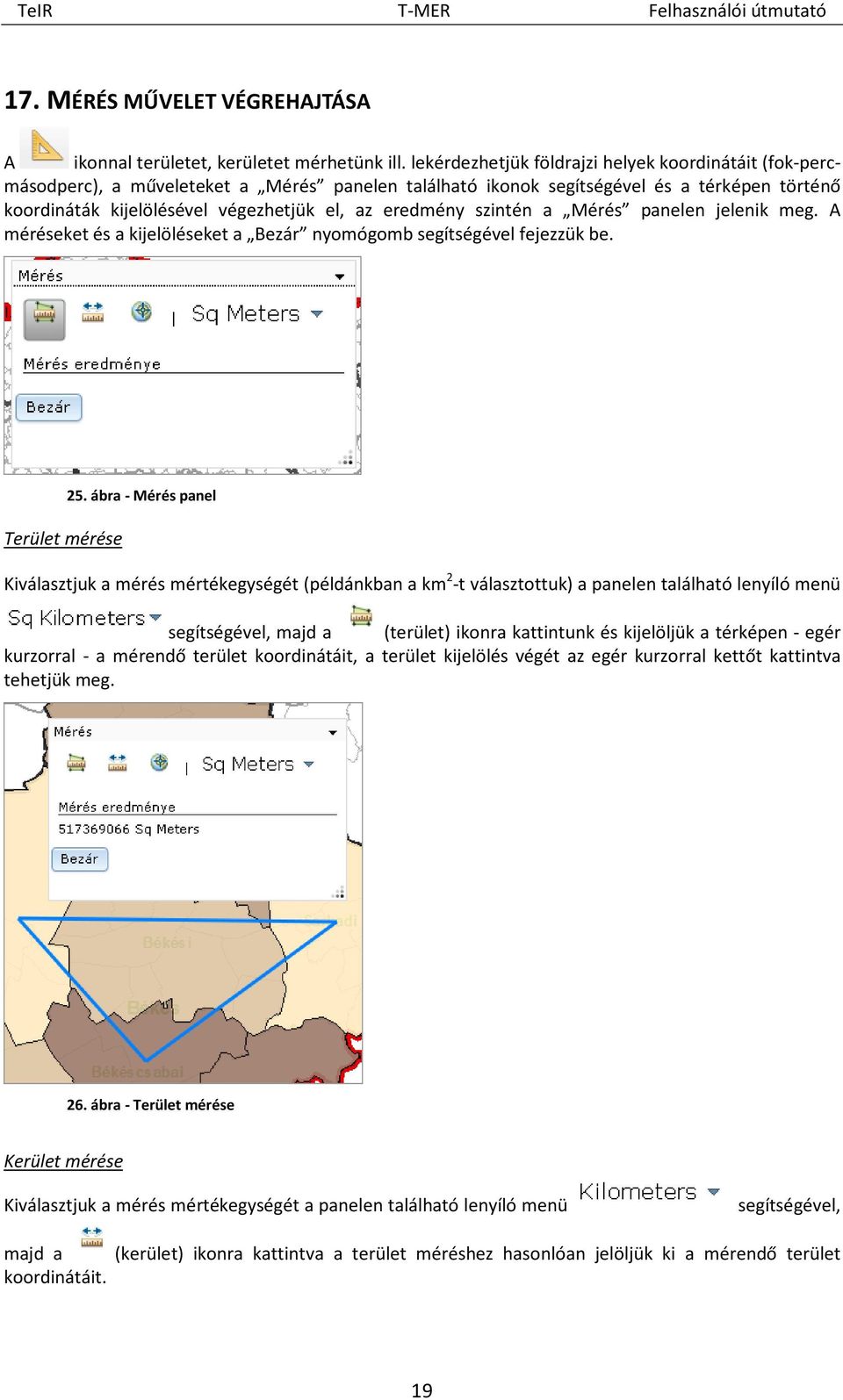

19 17. MÉRÉS MŰVELET VÉGREHAJTÁSA A ikonnal területet, kerületet mérhetünk ill. lekérdezhetjük földrajzi helyek koordinátáit (fok-percmásodperc), a műveleteket a Mérés panelen található ikonok segítségével és a térképen történő koordináták kijelölésével végezhetjük el, az eredmény szintén a Mérés panelen jelenik meg. A méréseket és a kijelöléseket a Bezár nyomógomb segítségével fejezzük be. Terület mérése 25. ábra - Mérés panel Kiválasztjuk a mérés mértékegységét (példánkban a km 2 -t választottuk) a panelen található lenyíló menü segítségével, majd a (terület) ikonra kattintunk és kijelöljük a térképen - egér kurzorral - a mérendő terület koordinátáit, a terület kijelölés végét az egér kurzorral kettőt kattintva tehetjük meg. 26. ábra - Terület mérése Kerület mérése Kiválasztjuk a mérés mértékegységét a panelen található lenyíló menü segítségével, majd a (kerület) ikonra kattintva a terület méréshez hasonlóan jelöljük ki a mérendő terület koordinátáit. 19

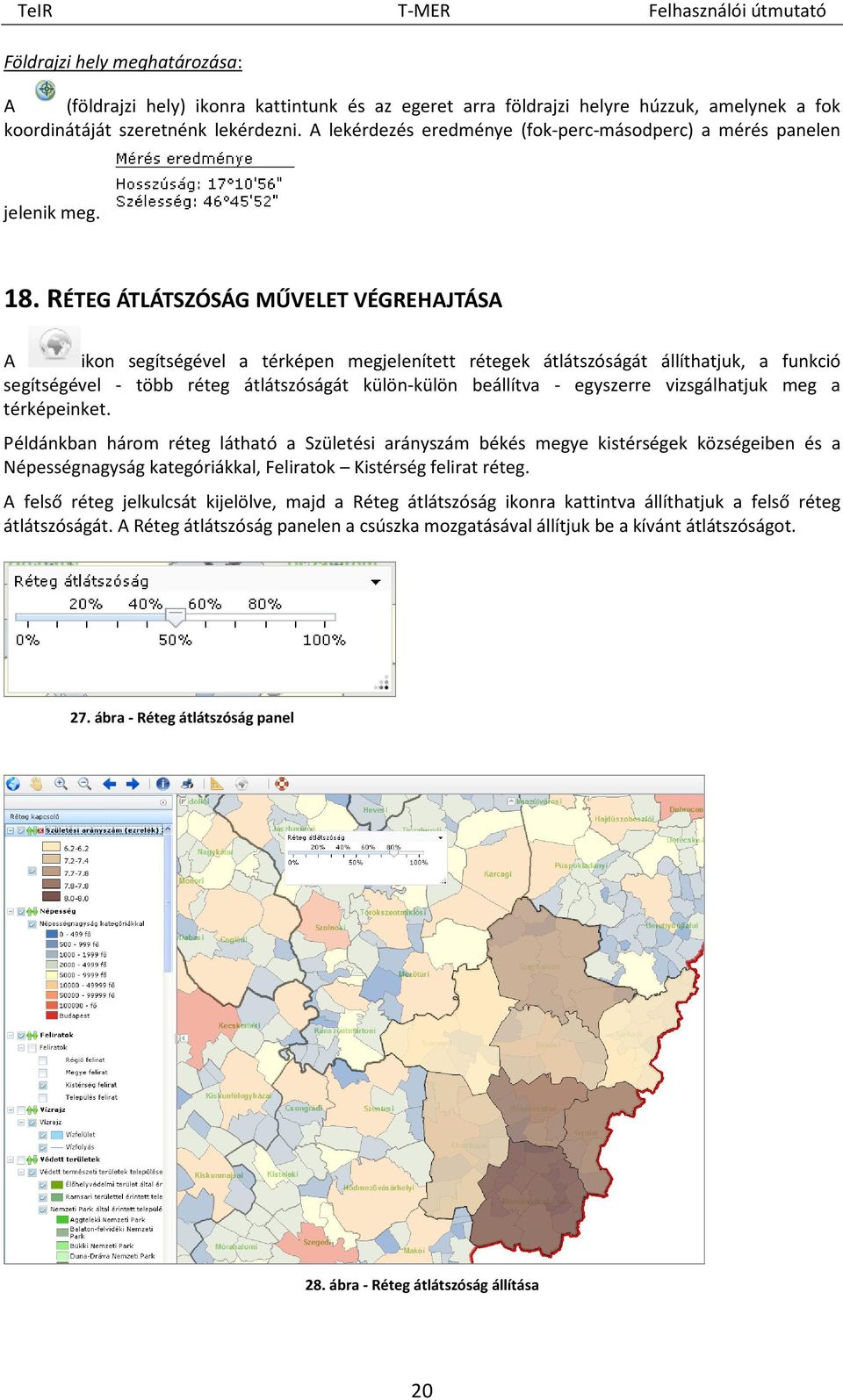

20 Földrajzi hely meghatározása: A (földrajzi hely) ikonra kattintunk és az egeret arra földrajzi helyre húzzuk, amelynek a fok koordinátáját szeretnénk lekérdezni. A lekérdezés eredménye (fok-perc-másodperc) a mérés panelen jelenik meg. 18. RÉTEG ÁTLÁTSZÓSÁG MŰVELET VÉGREHAJTÁSA A ikon segítségével a térképen megjelenített rétegek átlátszóságát állíthatjuk, a funkció segítségével - több réteg átlátszóságát külön-külön beállítva - egyszerre vizsgálhatjuk meg a térképeinket. Példánkban három réteg látható a Születési arányszám békés megye kistérségek községeiben és a Népességnagyság kategóriákkal, Feliratok Kistérség felirat réteg. A felső réteg jelkulcsát kijelölve, majd a Réteg átlátszóság ikonra kattintva állíthatjuk a felső réteg átlátszóságát. A Réteg átlátszóság panelen a csúszka mozgatásával állítjuk be a kívánt átlátszóságot. 27. ábra - Réteg átlátszóság panel 28. ábra - Réteg átlátszóság állítása 20

21 19. A MEGJELENÍTETT TÉRKÉP ABLAK FELÉPÍTÉSE, FUNKCIÓK Ablak mozgatása A térképen ablak mozgatási műveletek is végezhetünk a térkép sarkaiban, oldalain lévő ikonok segítségével pl. Méretarány, EOV koordináta A térkép jobb alsó részén látható a térkép méretaránya és annak a földrajzi helynek az EOV koordinátája, ahol a kurzor áll. Lépték A térkép bal alsó sarkában jelenik meg a lépték. 21

22 20. MELLÉKLETEK 1. sz. melléklet: A témakörök ismertetése 1 Gazdasági folyamatok 1.1. Gazdasági alaptényezők (inputok) Beruházások Beruházások volumene Beruházási szerkezet Gazdasági szervezetrendszer Gazdasági szereplők agglomerálódása Hálózatok, ipari parkok Munkaerő Gazdasági aktivitás Foglalkoztatási szerkezet Gazdasági szerkezet Gazdasági diverzitás /specializáció Innovativitás, modernizálódás Kutatás, fejlesztés Vállalkozási sűrűség 1.2. Gazdasági teljesítmény, eredmény Termelési koncentráció Exportteljesítmény Termelékenység Vállalati jövedelem 1.3. Meghatározó ágazatok Agrárgazdaság Vállalkozások Beruházás Foglalkoztatás Termelés Ipar Foglalkoztatás Termelés Termelékenység Exportteljesítmény Építőipar Vállalkozások Termelés Üzleti szolgáltatások (pénzügy, informatika, ingatlanpiac, kereskedelem) Egységek Beruházás Területi koncentráció Üzleti és lakossági ellátás Turizmus Vendégfogadó kapacitás Vendégforgalom 2 Társadalmi folyamatok 2.1. Humán erőforrások Demográfia 22

23 Természetes szaporodás Korszerkezet Vándorlás Népességkoncentráció Egészségi állapot Halandóság Megbetegedések Tudásbázis Iskolázottság Kutatás-fejlesztés 2.2. Életkörülmények Foglalkoztatás, munkanélküliség Munkanélküliség Jövedelmi viszonyok, fogyasztás Lakáskörülmények Bűnözés 2.3. Társadalmi szolgáltatások Egészségügy Alapfokú ellátás Járóbeteg-ellátás Fekvőbeteg-ellátás Sürgősségi-ellátás Szociális ellátás Szakellátás Szociális támogatások Oktatás, képzés Alapfokú oktatás Középfokú oktatás Felsőfokú oktatás Művelődés 3 Környezeti állapot, természeti és kulturális örökség 3.1. Környezetterhelés, környezeti állapot, környezetvédelmi tevékenység Levegőtisztaság-védelem-éghajlatváltozás Kibocsátás (emisszió) Vízminőség Felszíni alatti vizek Szennyvíztisztítás Talajvédelem-területhasználat Földhasználat és talajtípusok Talajveszélyeztető tényezők és adottságok Hulladékgazdálkodás Hulladékkeletkezés -gyűjtés és -szállítás Környezetbiztonság Kármentesítés Erdőtűz 3.2. Természet- és tájvédelem Védett természeti területek Természeti és táji értékek Erdők természetvédelme 3.3. Kulturális örökség védelme és fenntartása Műemlékvédelem 4 Műszaki infrastruktúra, elérhetőség 4.1. Közlekedés Hálózatok 23

24 Közúti közlekedés Elérhetőség 4.2. Infrastruktúra ellátottság Infokommunikációs infrastruktúra Közművek Ivóvízellátás Csatornázottság, szennyvíztisztítás Villamosenergia és gázellátás 5 EUROSTAT 24

25 2. sz. melléklet: A Területi aggregálás szintjei Nuts szintek Ország Régió Megye Kistérség Település Településhálózat Jogállás Népességnagyság Agglomerációk agglomeráció 1. pozició agglomeráció 1-2. pozició agglomeráció 3. pozició OTK Budapesti metropolisz Budapest Agglomerációs gyûrû szektorai Balaton Térség Turisztikai alrégiók Partközeli és háttértelepülések OTK Egyéb Határmenti települések Magas roma arányú népesség Nemzetiségek Tisza térség Dunamente Tanyás térség Aprófalvas térség Fejlesztési pólusok Pólusvárosok Kedvezményezett térségek Kistérségi kedvezményezettség Hátrányos helyzetû Leghátrányosabb helyzetû Komplex programmal segítendõ Összes kedvezményezett Települési kedvezményezettség Társadalmi-gazdasági és infrastrukturális szempontból elmaradott Országos átlagot jelentõsen meghaladó munkanélküliséggel sújtott Védett természeti területek Natura 2000 Élõhelyvédelmi területek Madárvédelmi területek Országos jelentõségû védett területek Nemzeti parkok Tájvédelmi körzertek Természetvédelmi területek Egyéb Vállakozási övezetek Mezõgazdasági tájkörzetek Üdülõkörzetek 25
