1 StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft. verzió: 1.1 Elérhetőségek 1158 Budapest, Késmárk u Telefon: ; Fax: info@stp.hu Technikai segítség: support@stp.hu Web:

2 Tartalomjegyzék 1. Bevezetés Technikai adatok Jellemzők Be- és kijelentkezés Bejelentkezés Kilépés a programból Egyszerű kilépésnél Azonosított kilépésnél Felhasználó váltás Élőkép és archív videó lejátszás Feliratok Megjelenítés Capture Monitor profil választása Élőkép Csatlakozás a kamerákhoz Zoom ablak Capture ablak Képen elhelyezett vezérlő ikonok Archív lejátszás Kamera kijelölés módjai Keresés időre Gyorskereső gombok Lejátszó gombok Mentés, nyomtatás /14

3 1. Bevezetés Az LNVR-Hibrid eszköz az IP alapú Logipix Videorögzítő Rendszerek analóg kamerákkal való bővítésére szolgál. Kiépítéstől függően 8 vagy 16 analóg kamera köthető rá. Kivitelét tekintve lehet boksz vagy rack típusú. A háttértároló kezelés feladatát a Logipix NVR látja el, amely tartalmazhat 4, 8 vagy 20 HDD-t. Cikkszámok: LNVR-H-8-R, LNVR-H-16-R, LNVR-H-8-B, LNVR-H-16-B Kapcsolódó termékek: LNVR-16-4-R -- LNVR Rack-házban 16 kamera, 4 HDD LNVR-16-8-R -- LNVR Rack-házban 16 kamera, 8 HDD LNVR R -- LNVR Rack-házban 16 kamera, 20 HDD LNVR-8-4-B -- LNVR Box-házban 8 kamera, 4 HDD LNVR-8-16-B -- LNVR Box-házban 16 kamera, 4 HDD 2. Technikai adatok MŰSZAKI ADATOK Megnevezés Cikkszám Alkalmazási terület Videó bemenetek Képtömörítés Felbontás LNVR-Hibrid LNVR-H-8-R, LNVR-H-16-R, LNVR-H-8-B, LNVR-H-16-B Logipix-NVR Hibrid videorögzítő bővítése Típustól függően 8/16 kamera JPEG2000 szabvány szerinti Wavelet képtömörítés CIF, 4CIF, D1 Rögzítési sebesség 25/50 FPS, 4 x 25, 8 x 25, 8 x 8, 16 x 8 Rögzítés Kimenet Bemenet Hang bemenetek Mozgásdetektálás Hálózat LNVR 4/8 OC kimenet 4/8 NO/NC bemenet 4/8 hangcsatorna, mintavételi frekvencia 24 khz / 16 bit 3 szabadon definiálható mozgásterület, 24x16 mozgáselem Ethernet csatlakozás 100 Mbit/s LPoE / 1-2 ch 3/14

4 MECHANIKAI MÉRETEK Befoglaló méret Boksz kivitel: 320 x 320 x 130 mm Rack kivitel: 19 1U magas ELEKTROMOS JELLEMZŐK Működési hőmérséklet 10 C C 3. Jellemzők Az LNVR-H szolgáltatásai nagyban hasonlítanak a Walk-DVR által nyújtott szolgáltatásokra. Az eszközt konfigurálni és a képeket megjeleníteni SCPlayer-el vagy az Épületfelügyeleti kliens szoftverrel lehet. Analóg kamera bemenetek száma típustól függően 8/16 Wavelet - JPEG2000 kódolás Felbontás maximum D1 Eltérő képfrissítés minden kamerára Független az élőkép lejátszás és a rögzített videó képfrissítése Háttértár (4/8/20 x max. 2 Tbyte) Egyidejű felvétel és visszajátszás minden csatornára Keresés események alapján Mozgásérzékelés szabadon állítható területeken Mozgásérzékelésből összeállított aktivitás diagram Keresés aktivitás diagram alapján PTZ kameravezérlés (PointIT) Célhardveres képtömörítés DigiZoom funkció LogiZoom funkció Logipix IP kamerákra Az alábbiakban az eszköz Épületfelügyeleti klienssel való használatának leírása olvasható. 4/14

5 4. Be- és kijelentkezés Az Épületfelügyeleti szoftverbe be- és kijelentkezni felhasználó név és jelszó párossal lehet. A rendszer az összes beavatkozást naplózza, ezért jelentősége van annak, hogy a szoftverbe ki lépett be Bejelentkezés Írja be Felhasználó nevét és jelszavát, majd nyomja meg az OK gombot Kilépés a programból Egyszerű kilépésnél Nyomja meg a képernyő bal felső sarkában levő piros X-et Azonosított kilépésnél A Bejelentkezett név mezőbe írja be felhasználó nevét, a Jelszó mezőbe írja be jelszavát, majd nyomja meg a Kilépés gombot. A véletlen kilépések elkerülése érdekében a szoftverból való kilépést is jelszóval kell megerősíteni. A kijelentkezéshez kötődő felhasználó azonosítás kikapcsolható. 5/14

6 4.3. Felhasználó váltás A kijelentkező felhasználó a Bejelentkezett név mezőbe írja be felhasználó nevét, a Jelszó mezőbe írja be jelszavát, majd nyomja meg a Kijelentkezés gombot. A bejelentkező felhasználó az Új felhasználó név mezőbe írja be felhasználó nevét a Jelszó mezőbe írja be jelszavát, majd nyomja meg a Bejelentkezés gombot. 6/14

7 5. Élőkép és archív videó lejátszás Az élőképek megjelenítése és az archív felvételek lejátszása az előre meghatározott monitor profilokon keresztül történik. Egy monitor profilon tetszőleges rögzítőhöz tartozó kamerák képe megjeleníthető. 7/14

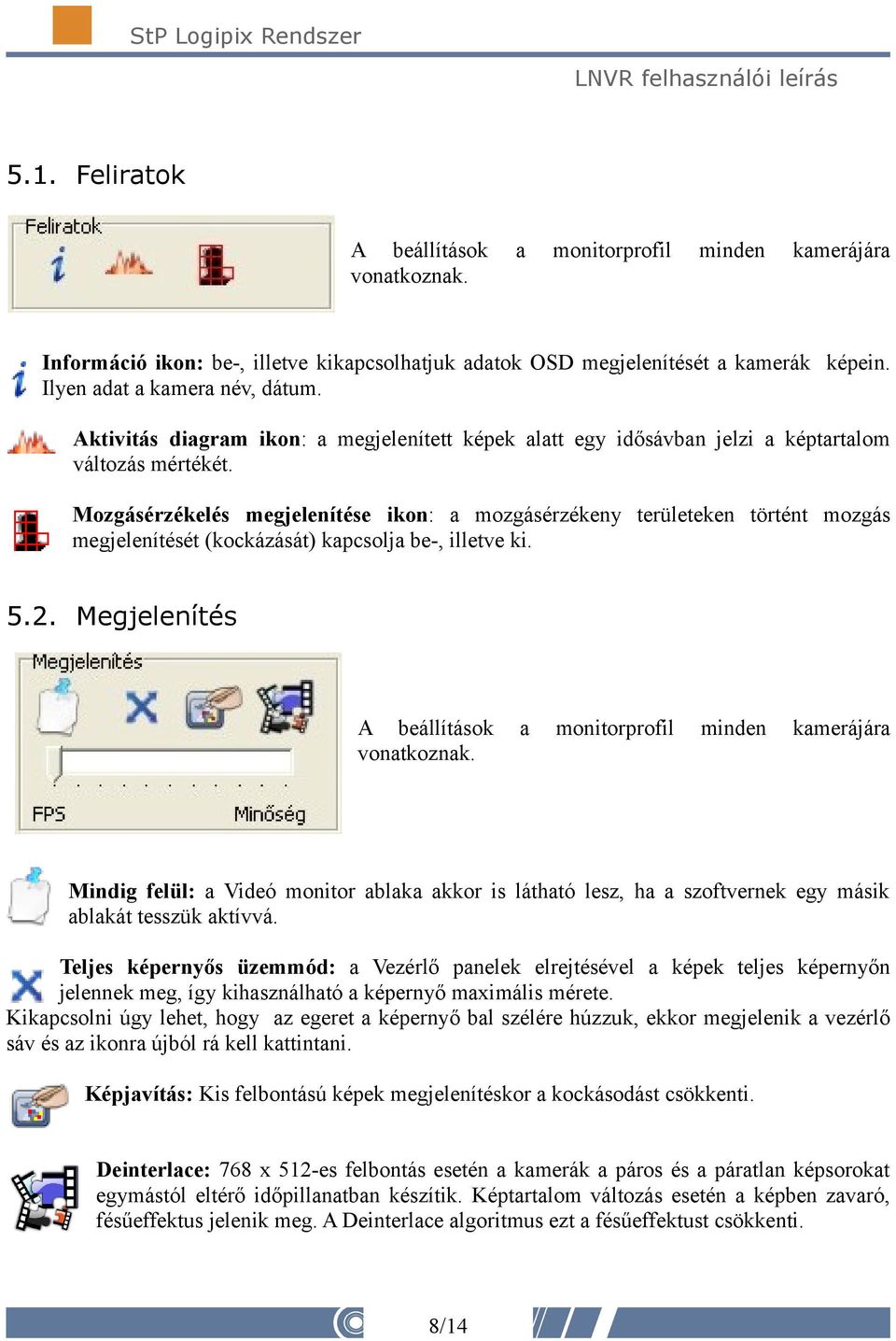

8 5.1. Feliratok A beállítások a monitorprofil minden kamerájára vonatkoznak. Információ ikon: be-, illetve kikapcsolhatjuk adatok OSD megjelenítését a kamerák képein. Ilyen adat a kamera név, dátum. Aktivitás diagram ikon: a megjelenített képek alatt egy idősávban jelzi a képtartalom változás mértékét. Mozgásérzékelés megjelenítése ikon: a mozgásérzékeny területeken történt mozgás megjelenítését (kockázását) kapcsolja be-, illetve ki Megjelenítés A beállítások a monitorprofil minden kamerájára vonatkoznak. Mindig felül: a Videó monitor ablaka akkor is látható lesz, ha a szoftvernek egy másik ablakát tesszük aktívvá. Teljes képernyős üzemmód: a Vezérlő panelek elrejtésével a képek teljes képernyőn jelennek meg, így kihasználható a képernyő maximális mérete. Kikapcsolni úgy lehet, hogy az egeret a képernyő bal szélére húzzuk, ekkor megjelenik a vezérlő sáv és az ikonra újból rá kell kattintani. Képjavítás: Kis felbontású képek megjelenítéskor a kockásodást csökkenti. Deinterlace: 768 x 512-es felbontás esetén a kamerák a páros és a páratlan képsorokat egymástól eltérő időpillanatban készítik. Képtartalom változás esetén a képben zavaró, fésűeffektus jelenik meg. A Deinterlace algoritmus ezt a fésűeffektust csökkenti. 8/14

9 Megjelenítés csuszka: FPS irányba húzva nagyobb képfrissítési gyakoriságra optimalizál, míg Minőség irányba húzva a képminőségre optimalizál a szoftver Capture A beállítások a monitorprofil minden kamerájára vonatkoznak. Autoactivate: ha a Capture esemény bekövetkezik, akkor automatikusan felhozza a Videó monitort és láthatjuk az eseményt. (Térképes felügyeletnél használatos) Összes Capture-videó száma: A letöltött és a letöltésre váró Capture-videóképek mennyiségét mutatja. Összes Capture-videó törlése: nyugtázza, alaphelyzetbe állítja a Capture funkciót Monitor profil választása A monitor profilok elnevezhetőek, ezek a nevek a profil kiválasztó gombra feliratként rákerülnek és az elnevezések között szabadszavas szűrés is indítható Élőkép Az egyes kamerák különböző méretű képei élőképhez és archív lejátszáshoz Csatlakozás a kamerákhoz A program indításakor vagy monitor-profil váltáskor a kamera képek helyén a kapcsolódás információi láthatóak. Szövegesen kiírásra kerülnek a kapcsolódás lépései és zárójelben a kamera neve. Az alsó zöld csík a kapcsolódás folyamatának hátralevő lépéseit mutatja. Abban az esetben, ha a kapcsolódás folyamata elakad, akkor a folyamatjelző csík pirosra vált, majd 5 perc elteltével az elmentett a konfiguráláskor megadott referenciaképre vált Zoom ablak A monitor profil kialakításakor hozhatunk létre Zoom ablakot, amely általában nagyobb méretű, mint a profilon levő többi kép. A monitor profil tetszőleges kameraképére kattintva az a Zoom ablakba kerül. 9/14

10 A Zoom-ablakban való képmegjelenítés kikapcsolható. Az egeret a kép fölé mozgatjuk, majd az ikonra kell kattintani Capture ablak Ebben az ablakban jelenik meg az a kamera, amelyen riasztás van, még ha az a kamera nem is szerepel ezen a profilon. A konfigurálás során beállítható, hogy riasztás esetén a monitorprofil a riasztás helyére váltson. PTZ kamera használata esetén a Zoom ablak mellett megjelenik egy új ablak, amelyen a kamera előre definiált pozícióit, zoom-értékét, illetve hang és fényeszközeit láthatjuk. A PTZ kamera az előre megadott pozíciókon kívül tetszőleges irányba elmozdítható az egér használatával oly módon, hogy a képernyő közepére szánt pontra kattintunk az élőképen. A zoom-érték az egér görgőjével állítható be. A monitor profilokon megjelenhetnek úgynevezett Capture-kamera helyek és aktív állapotban azok képei. Itt kameráknak az archív képeit mutatja egy-egy esemény bekövetkezésekor, megadott időintervallumban. A Capture-kamera képe a beállításnak megfelelően a kiváltó esemény megszűnésével, nyugtázásával vagy újabb esemény bekövetkezésekor tűnhet el Képen elhelyezett vezérlő ikonok A képen elhelyezett vezérlő ikonok az egér kép fölé húzásakor válnak láthatóvá és csak egy kamerára érvényesek. Kamerakép frissítés megállítás ikon: az ikon megnyomásával a kameráról nem jön újabb kép, hanem a kamera referencia képe kerül megjelenítésre. Kamerát visszakapcsolni az ikon újbóli megnyomásával lehet. Figyelem! A megállított kamera a program újbóli elindításakor, vagy monitor-profil váltáskor is megállított marad. A rögzítés a megállított kameráról is folyamatos. Élőkép / Archív lejátszás váltó ikon: ha a kameráról élőkép jön, az ikon megnyomásával a kamera archív lejátszásra vált. Az Archív lejátszás a képernyő alján levő szűrő és vezérlő gombokkal állítható be. (részletes leírása az archív lejátszásnál 5.7-es pont) Ezzel a módszerrel csak egy kamera váltható élőből archívba. Új kamera archív módba váltásakor az eddig archív módban levő kamerák élőképre váltanak. Szünet ikon: benyomásával megállítható az élőkép vagy az archív lejátszás. A lejátszás a gomb újbóli megnyomásával vagy az Archív lejátszásról Élőképre váltással indítható el. Az Élőkép leállítása után 5 perccel referencia kép jelenik meg. 10/14

11 Hangszóró ikon: az eszközről érkező hangot engedélyezi, illetve tiltja. Monitor profilonként csak egy engedélyezett eszköz lehet. Akkor látható, ha az adott kamerához Mikrofon bemenet van rendelve. Kattintson a Hangszóró ikonra, bekapcsolja a kamerához tartozó hangot Következő kattintásra kikapcsolja a kamerához tartozó hangot Hangjegy ikon: előre rögzített hang lejátszása az adott eszközön. Akkor látható, ha az eszközre Hanglejátszás kimenet van konfigurálva. Mikrofon ikon: élő hang bemondása az eszközön a PC-re kötött mikrofon segítségével. Láthatóságának feltétele megegyezik a Hangjegy ikonnal Archív lejátszás Csoportosan azoknak a kameráknak jeleníthetőek meg az archív képei, amelyek kijelölésre kerültek. A monitor-profil többi kameráján élőkép jön, a megállított kép vagy a referencia kép látszik Kamera kijelölés módjai Egy kamera a képen elhelyezett vezérlő ikonokkal kezelhető. Egyszerre több kamera a CTRL gomb nyomvatartása mellett a képre kattintva jelölhető ki. Archív: a gomb megnyomása után a kijelölt kamerák élőképről archív módra váltanak ha nincsenek kijelölt kamerák, akkor a monitor-profil összes élőképet mutató kameráját archív módra váltja. Minden kamera élő: a gomb megnyomása után a monitor-profil összes archív módban levő kamerája élőképre vált. Csoportos kijelölés: a gomb benyomása után az összes élő- vagy archív képet lejátszó kamerát kijelöli a gomb kiengedésekor minden kijelölést megszüntet 11/14

12 Keresés időre A dátumállító mező baloldalán levő gomb az előző 10 perc adatait állítja be. A képernyő bal alsó részén lévő dátum/idő mezőkön állíthatjuk be a lejátszani kívánt időszakot. a bal oldali Dátum/Idő mezőkben állíthatja be a kezdő időpontot a jobb oldali Dátum/Idő mezőkben állíthatja be a záró időpontot Előre meghatározott időpontok kerülnek beállításra Kattintson a kezdő időpont melletti Óra ikonra Válassza ki a kívánt időpontot, ennyivel korábbra állítódnak be a Dátum/Idő mezők Végezze el a beállítást a záró időpontnál is Gyorskereső gombok Időszak keresése intervallum felezéssel. Az időszak kiválasztó szűrővel kiválasztjuk azt az időintervallumot, amelynek az elején még ott van a keresett információ, a végén pedig már nincs. Az intervallum felezés többször is megismételhető. A lejátszás aktuális idejétől az intervallum elejéig eldobja az időszakot. A lejátszás aktuális idejétől az intervallum végéig eldobja az időszakot Lejátszó gombok A felvételek lejátszása közben a Gyorskereső gombok melletti gombsorral a videó lejátszókkal analóg módon választhatunk sebességet, irányt, továbbá meg is állíthatjuk a képet. A gombok jelentése balról jobbra a következő: 12/14

13 Ugrás a legelejére Egy képkocka visszafelé Lejátszás nagyobb sebesség: Egyszeri megnyomására 2x-es sebességgel játssza visszafelé, újabb megnyomásra 4x, 8x és 16x sebességig növelhető. A maximális sebesség elérése után újabb kattintásra ismét kétszeres sebességgel fog játszani. Lejátszás visszafelé Megállítás: Megnyomása után megáll a lejátszás. Lejátszás Lejátszás nagyobb sebesség: Egyszeri megnyomására 2x-es sebességgel játssza, újabbra 4x, 8x és 16x sebességig növelhető. A maximális sebesség elérése után újabb kattintásra ismét kétszeres sebességgel fog játszani. Egy képkocka előre Ugrás a legvégére 13/14

14 Mentés, nyomtatás Kijelölt időszak lementése archív módban levő kamerákról: a mentésre kerülő videók egy mátrixba lesznek összefűzve. Kattintson a gombra, a felugró ablakban nevezze el a mentésre kerülő állományt, majd nyomja meg a Rendben gombot. Ekkor a letöltés hozzáadódik a letöltés listához. A folyamatban levő letöltések állapota a Letöltés kezelőben ellenőrizhető. Képmentése gomb archív módban levő kamerákról: a mentésre kerülő képek egy mátrixba lesznek összefűzve. Kattintson a gombrsa, majd a felugró ablakban válassza ki a mentés könyvtárát, nevezze el a mentésre kerülő képet, majd nyomja meg a Mentés gombot. Nyomtatás gomb archív módban levő kamerákról: a nyomtatásra kerülő képek egy mátrixba lesznek összefűzve. Kattintson a Nyomtatás gombra. A kép az alapértelmezett nyomtatón kerül kinyomtatásra. 14/14
