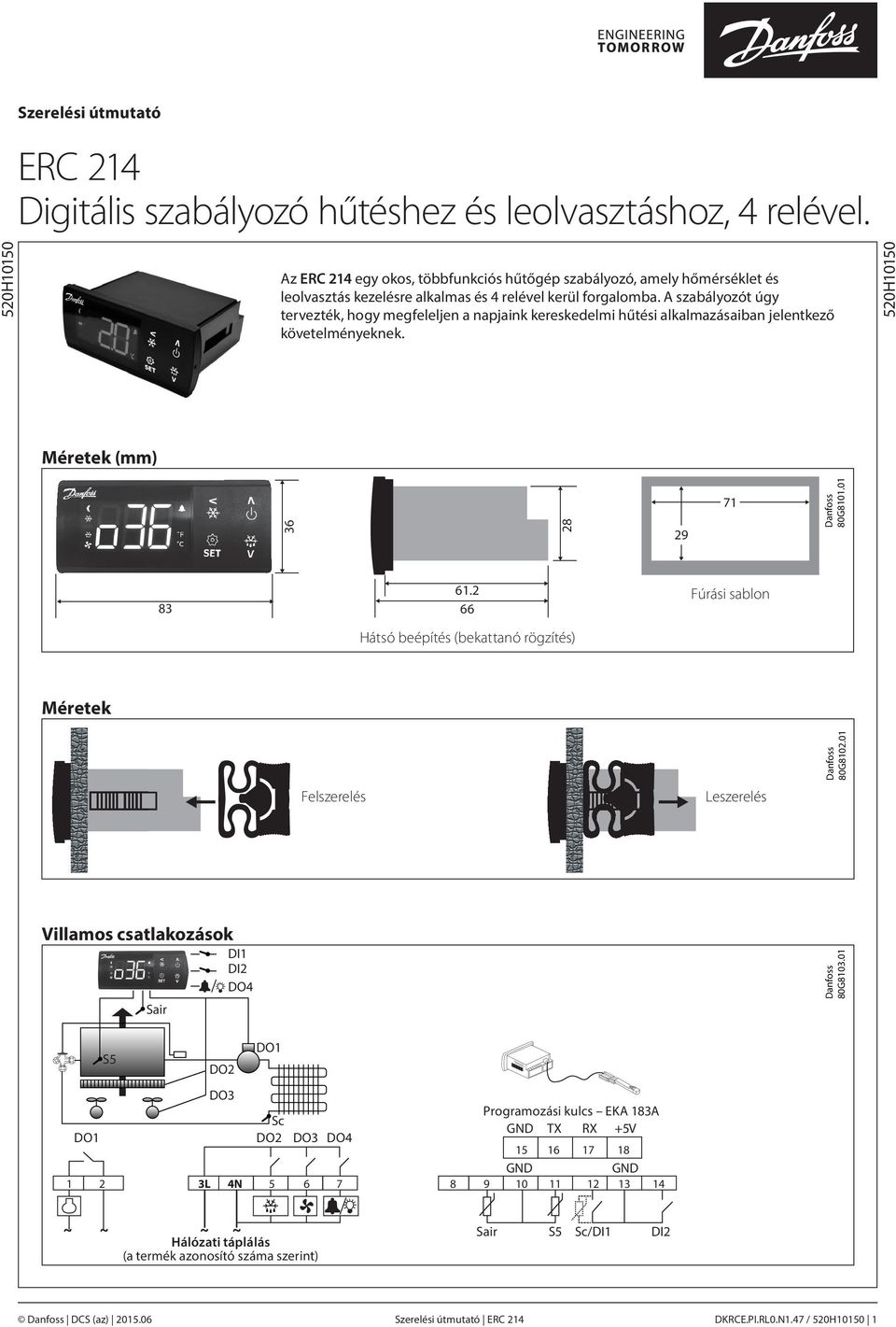

1 Szerelési útmutató ERC 214 Digitális szabályozó hűtéshez és leolvasztáshoz, 4 relével. 520H10150 Az ERC 214 egy okos, többfunkciós hűtőgép szabályozó, amely hőmérséklet és leolvasztás kezelésre alkalmas és 4 relével kerül forgalomba. A szabályozót úgy tervezték, hogy megfeleljen a napjaink kereskedelmi hűtési alkalmazásaiban jelentkező követelményeknek. 520H10150 Méretek (mm) G Hátsó beépítés (bekattanó rögzítés) Fúrási sablon Méretek Felszerelés Leszerelés 80G Villamos csatlakozások Sair DI1 DI2 DO4 80G DO1 1 2 S5 DO1 DO2 DO3 Programozási kulcs EKA 183A Sc GND TX RX +5V DO2 DO3 DO GND GND 3L 4N ~ ~ ~ ~ Hálózati táplálás (a termék azonosító száma szerint) Sair S5 Sc/DI1 DI2 DKRCE.PI.RL0.N1.47 / 520H

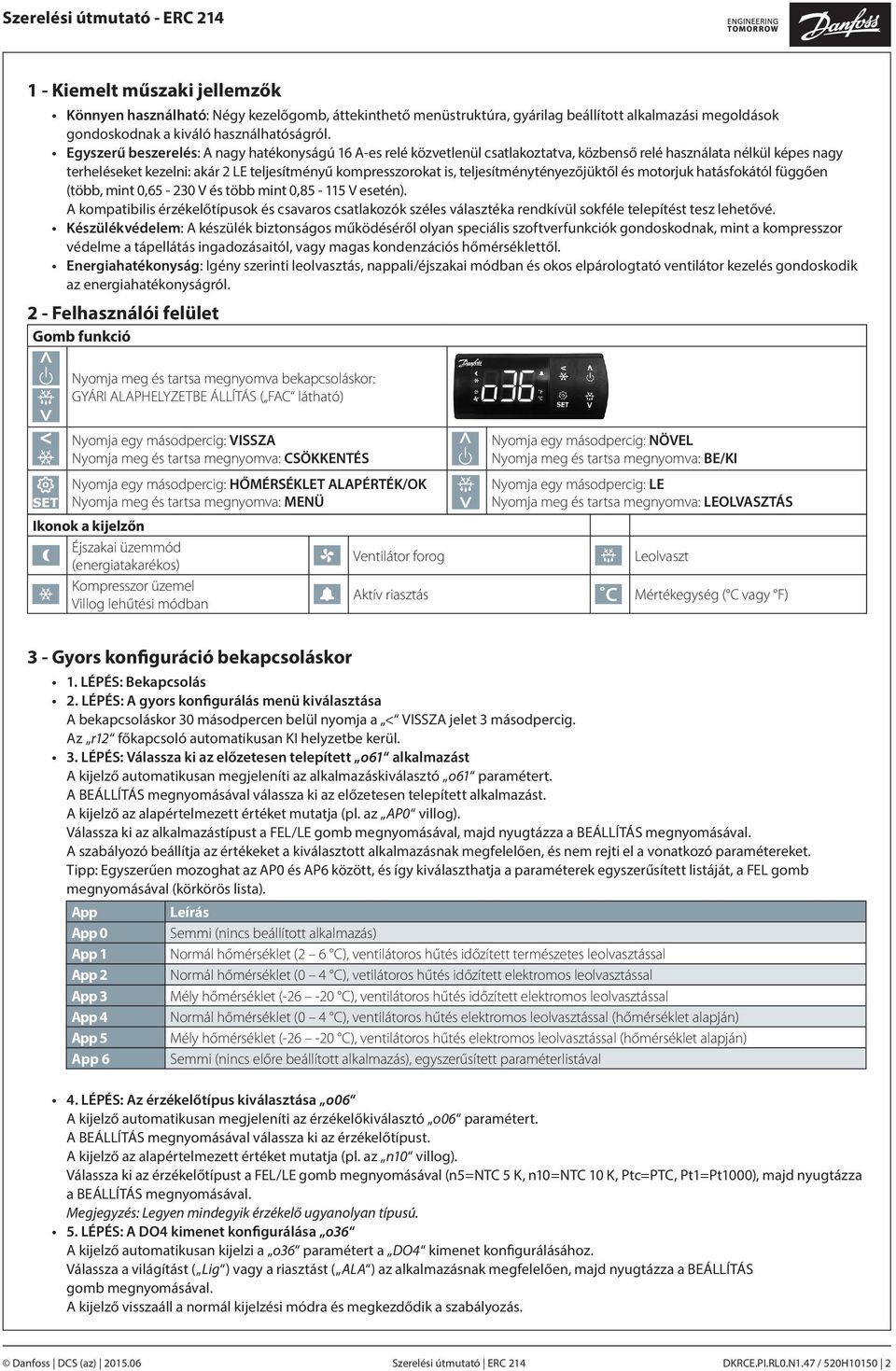

2 1 - Kiemelt műszaki jellemzők Könnyen használható: Négy kezelőgomb, áttekinthető menüstruktúra, gyárilag beállított alkalmazási megoldások gondoskodnak a kiváló használhatóságról. Egyszerű beszerelés: A nagy hatékonyságú 16 A-es relé közvetlenül csatlakoztatva, közbenső relé használata nélkül képes nagy terheléseket kezelni: akár 2 LE teljesítményű kompresszorokat is, teljesítménytényezőjüktől és motorjuk hatásfokától függően (több, mint 0, V és több mint 0, V esetén). A kompatibilis érzékelőtípusok és csavaros csatlakozók széles választéka rendkívül sokféle telepítést tesz lehetővé. Készülékvédelem: A készülék biztonságos működéséről olyan speciális szoftverfunkciók gondoskodnak, mint a kompresszor védelme a tápellátás ingadozásaitól, vagy magas kondenzációs hőmérséklettől. Energiahatékonyság: Igény szerinti leolvasztás, nappali/éjszakai módban és okos elpárologtató ventilátor kezelés gondoskodik az energiahatékonyságról. 2 - Felhasználói felület Gomb funkció Nyomja meg és tartsa megnyomva bekapcsoláskor: GYÁRI ALAPHELYZETBE ÁLLÍTÁS ( FAC látható) Nyomja egy másodpercig: VISSZA Nyomja meg és tartsa megnyomva: CSÖKKENTÉS Nyomja egy másodpercig: HŐMÉRSÉKLET ALAPÉRTÉK/OK Nyomja meg és tartsa megnyomva: MENÜ Ikonok a kijelzőn Éjszakai üzemmód (energiatakarékos) Kompresszor üzemel Villog lehűtési módban Ventilátor forog Aktív riasztás Nyomja egy másodpercig: NÖVEL Nyomja meg és tartsa megnyomva: BE/KI Nyomja egy másodpercig: LE Nyomja meg és tartsa megnyomva: LEOLVASZTÁS Leolvaszt Mértékegység ( C vagy F) 3 - Gyors konfiguráció bekapcsoláskor 1. LÉPÉS: Bekapcsolás 2. LÉPÉS: A gyors konfigurálás menü kiválasztása A bekapcsoláskor 30 másodpercen belül nyomja a < VISSZA jelet 3 másodpercig. Az r12 főkapcsoló automatikusan KI helyzetbe kerül. 3. LÉPÉS: Válassza ki az előzetesen telepített o61 alkalmazást A kijelző automatikusan megjeleníti az alkalmazáskiválasztó o61 paramétert. A BEÁLLÍTÁS megnyomásával válassza ki az előzetesen telepített alkalmazást. A kijelző az alapértelmezett értéket mutatja (pl. az AP0 villog). Válassza ki az alkalmazástípust a FEL/LE gomb megnyomásával, majd nyugtázza a BEÁLLÍTÁS megnyomásával. A szabályozó beállítja az értékeket a kiválasztott alkalmazásnak megfelelően, és nem rejti el a vonatkozó paramétereket. Tipp: Egyszerűen mozoghat az AP0 és AP6 között, és így kiválaszthatja a paraméterek egyszerűsített listáját, a FEL gomb megnyomásával (körkörös lista). App App 0 App 1 App 2 App 3 App 4 App 5 App 6 Leírás Semmi (nincs beállított alkalmazás) Normál hőmérséklet (2 6 C), ventilátoros hűtés időzített természetes leolvasztással Normál hőmérséklet (0 4 C), vetilátoros hűtés időzített elektromos leolvasztással Mély hőmérséklet ( C), ventilátoros hűtés időzített elektromos leolvasztással Normál hőmérséklet (0 4 C), ventilátoros hűtés elektromos leolvasztással (hőmérséklet alapján) Mély hőmérséklet ( C), ventilátoros hűtés elektromos leolvasztással (hőmérséklet alapján) Semmi (nincs előre beállított alkalmazás), egyszerűsített paraméterlistával 4. LÉPÉS: Az érzékelőtípus kiválasztása o06 A kijelző automatikusan megjeleníti az érzékelőkiválasztó o06 paramétert. A BEÁLLÍTÁS megnyomásával válassza ki az érzékelőtípust. A kijelző az alapértelmezett értéket mutatja (pl. az n10 villog). Válassza ki az érzékelőtípust a FEL/LE gomb megnyomásával (n5=ntc 5 K, n10=ntc 10 K, Ptc=PTC, Pt1=Pt1000), majd nyugtázza a BEÁLLÍTÁS megnyomásával. Megjegyzés: Legyen mindegyik érzékelő ugyanolyan típusú. 5. LÉPÉS: A DO4 kimenet konfigurálása o36 A kijelző automatikusan kijelzi a o36 paramétert a DO4 kimenet konfigurálásához. Válassza a világítást ( Lig ) vagy a riasztást ( ALA ) az alkalmazásnak megfelelően, majd nyugtázza a BEÁLLÍTÁS gomb megnyomásával. A kijelző visszaáll a normál kijelzési módra és megkezdődik a szabályozás. DKRCE.PI.RL0.N1.47 / 520H

3 4 - Menüstruktúra 1) Paramétercsoportok BEÁLLÍTÁS: Nyomja 3 másodpercig, hogy elérje a státusz, a beállítás és a szerviz funkciót. 80G Jelszó (ha be van kapcsolva) 3) Érték Státusz bemenet Konfiguráció SET 2) Paraméter neve Főkapcsoló Alkalmazás SET Alkalmazás Alkalmazás 0 Érzékelőtípus Alkalmazás A paraméternevek görgetése DO4 konfiguráció A paramétercsoportok görgetése 5 - Gyors konfiguráció a cfg menün keresztül Nyomja a BEÁLLÍTÁS gombot három másodpercig, hogy hozzáférjen a paramétercsoportokhoz. Válassza a CFg menüt és a belépéshez nyomja meg a BEÁLLÍTÁS gombot. Megjelenik az első menü r12 (főkapcsoló). Kapcsolja KI állásba a főkapcsolót (r12=0) az előzetesen telepített alkalmazások kiválasztásához. A FEL/LE gomb megnyomásával görgesse a paraméterlistát. A o61 paraméter konfigurálása egy előzetesen telepített alkalmazás kiválasztásához: - A BEÁLLÍTÁS gomb megnyomásával eljut a o61 paraméterhez. - A FEL/LE gomb megnyomásával válasszon ki egy alkalmazást (AP0= nincs alkalmazás kiválasztva). - Nyugtázza a BEÁLLÍTÁS gomb megnyomásával, o61 látható a kijelzőn. Folytassa a következő paraméterek beállításával ( o06 érzékelőtípus és o36 DO4 konfiguráció) a cfg menüben. DKRCE.PI.RL0.N1.47 / 520H

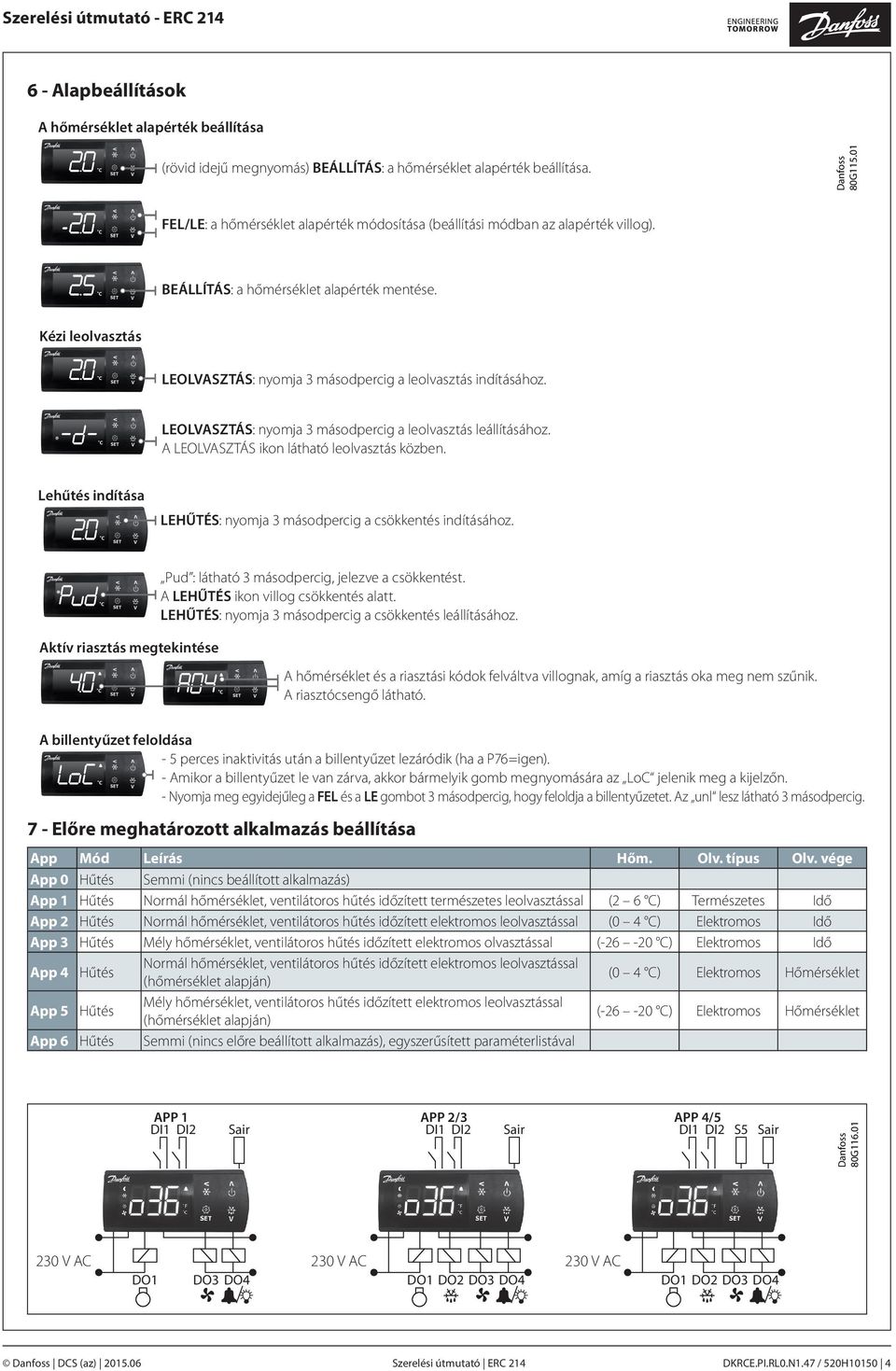

4 6 - Alapbeállítások A hőmérséklet alapérték beállítása (rövid idejű megnyomás) BEÁLLÍTÁS: a hőmérséklet alapérték beállítása. 80G FEL/LE: a hőmérséklet alapérték módosítása (beállítási módban az alapérték villog). BEÁLLÍTÁS: a hőmérséklet alapérték mentése. Kézi leolvasztás LEOLVASZTÁS: nyomja 3 másodpercig a leolvasztás indításához. LEOLVASZTÁS: nyomja 3 másodpercig a leolvasztás leállításához. A LEOLVASZTÁS ikon látható leolvasztás közben. Lehűtés indítása LEHŰTÉS: nyomja 3 másodpercig a csökkentés indításához. Aktív riasztás megtekintése Pud : látható 3 másodpercig, jelezve a csökkentést. A LEHŰTÉS ikon villog csökkentés alatt. LEHŰTÉS: nyomja 3 másodpercig a csökkentés leállításához. A hőmérséklet és a riasztási kódok felváltva villognak, amíg a riasztás oka meg nem szűnik. A riasztócsengő látható. A billentyűzet feloldása - 5 perces inaktivitás után a billentyűzet lezáródik (ha a P76=igen). - Amikor a billentyűzet le van zárva, akkor bármelyik gomb megnyomására az LoC jelenik meg a kijelzőn. - Nyomja meg egyidejűleg a FEL és a LE gombot 3 másodpercig, hogy feloldja a billentyűzetet. Az unl lesz látható 3 másodpercig. 7 - Előre meghatározott alkalmazás beállítása App Mód Leírás Hőm. Olv. típus Olv. vége App 0 Hűtés Semmi (nincs beállított alkalmazás) App 1 Hűtés Normál hőmérséklet, ventilátoros hűtés időzített természetes leolvasztással (2 6 C) Természetes Idő App 2 Hűtés Normál hőmérséklet, ventilátoros hűtés időzített elektromos leolvasztással (0 4 C) Elektromos Idő App 3 Hűtés Mély hőmérséklet, ventilátoros hűtés időzített elektromos olvasztással ( C) Elektromos Idő App 4 Hűtés Normál hőmérséklet, ventilátoros hűtés időzített elektromos leolvasztással (hőmérséklet alapján) (0 4 C) Elektromos Hőmérséklet App 5 Hűtés Mély hőmérséklet, ventilátoros hűtés időzített elektromos leolvasztással (hőmérséklet alapján) ( C) Elektromos Hőmérséklet App 6 Hűtés Semmi (nincs előre beállított alkalmazás), egyszerűsített paraméterlistával APP 1 APP 2/3 APP 4/5 DI1 DI2 Sair DI1 DI2 Sair DI1 DI2 S5 Sair 80G V AC 230 V AC 230 V AC DO1 DO3 DO4 DO1 DO2 DO3 DO4 DO1 DO2 DO3 DO4 DKRCE.PI.RL0.N1.47 / 520H

5 8 - Műszaki adatok JELLEMZŐK Hálózati táplálás Névleges teljesítmény Bemenetek Engedélyezett érzékelőtípusok Az érzékelők készletekben elérhetők Pontosság Kimenet Kijelző Üzemi feltételek Tárolási feltételek Védettség Környezet Hő- és lángállóság EMC kategória Engedélyek LEÍRÁS 115 V AC / 230 V AC 50/60 Hz, galvanikusan leválasztott, kisfeszültségről vezérelt táplálás Kevesebb, mint 0,7 W 4 bemenet: 2 analóg, 1 analóg/digitális és 1 digitális NTC 5000 Ohm 25 C-on, (Béta érték= /100 C-on - pl. EKS 211) NTC Ohm 25 C-on, (Béta érték= /85 C-on - pl. EKS 221) PTC 990 Ohm 25 C-on, (pl. EKS 111) Pt1000, (pl. AKS 11, AKS 12, AKS 21) NTC Ohm 25 C-on, kábelhossz=1,5 m Mérési tartomány: C ( F) A szabályozó pontossága: +/-1 K -35 C alatt, +/-0.5 K C között, +/-1 K 25 C fölött DO1 kompresszor relé: 16 A, 16 (16) A, EN FLA / 60 V, UL FLA / 72 V, UL60730 DO2 leolvasztó relé: 8 A, 2 FLA / 12 LRA, UL A, 2 (2 A), EN60730 DO3 ventilátor relé: 3 A, 2 FLA/12 LRA, UL A, 2 (2 A), EN60730 DO4 riasztás/világítás relé: 2 A LED kijelző, 3 számjegyes, tizedesponttal és többfunkciós ikonokkal, C+ F skála C ( F), 90% Rh C ( F), 90% Rh Elöl: IP65 (Integrált tömítés) Hátul: IP00 Szennyezési fokozat II, nem kondenzáló D kategória (UL94-V0) I-es kategória UL elismerés (USA és Kanada) (UL 60730) ENEC (EN 60730) CQC CE (LVD & EMC direktíva) EAC (GHOST) NSF ROHS2.0 A HACCP hőmérséklet-figyelés az EN Class I szabványnak megfelelően, AKS 12 érzékelő használatával DKRCE.PI.RL0.N1.47 / 520H

6 9 - Paraméterlista Paraméter név - ERC 214 Kód Min Max Egység 0 (Def.) Konfiguráció cfg Főkapcsoló -1=szerviz, 0=KI, 1=BE r Előre meghatározott alkalmazások AP0, AP1, AP2, AP3, AP4, AP5, AP6 o61 AP0 AP6 AP0 AP1 AP2 AP3 AP4 AP5 AP6 Érzékelőtípus kiválasztás n5=ntc 5 K, n10=ntc 10 K, o06 n5 Pt1 n10 n10 n10 n10 n10 n10 n10 Ptc=PTC, Pt1=Pt1000 DO4 konfiguráció Lig=világítás, ALA=riasztás o36 Lig ALA Lig Lig Lig Lig Lig Lig Lig Referencia/termosztát r-- Hőmérséklet alapérték r C/F Differencia r K Min beáll. érték alsó határa r C/F Max beáll. érték felső határa r C/F Kijelző eltolás (korrekciós érték a kijelző hőmérsékletben) r K Kijelzési egység ( C/ F) r05 -C -F -C -C -C -C -C -C -C Sair kalibráció (a levegő hőmérséklet kalibráció eltolása) r K Főkapcsoló -1=szerviz, 0=KI, 1=BE r Éjszakai visszaállítás (hőmérséklet eltolás éjszakai módban) r K Termosztát referencia eltolás (eltolási hőmérséklet) r K Lehűtési időtartam r min Lehűtési hőmérsékletkorlát r C/F Riasztás A-- Hőmérséklet riasztás késleltetés normál körülmények között A min Hőmérséklet riasztás késleltetés csökkentés/indítás/leolvasztás közben A min Magas hőmérséklet riasztási szint (Hűtőbútor/Hűtőkamra) A C/F Alacsony hőmérséklet riasztási szint A C/F DI1 késleltetés (időkésleltetés a kiválasztott DI1 A min funkcióhoz) DI2 késleltetés (időkésleltetés a kiválasztott DI2 A min funkcióhoz) Kondenzátor felső riasztási határérték A C/F Kondenzátor felső blokk határérték A C/F Feszültség védettség engedélyezve A72 no yes no no no no no no no Minimális bekapcsolási feszültség A V Minimális kikapcsolási feszültség A V Maximális feszültség A V Leolvasztás d-- Leolvasztási mód no=nincs leolvasztás, nat=természetes, d01 no gas EL nat EL EL EL EL EL EL=elektromos, gas=forró gáz Leolvasztás leállítási hőmérséklet d C/F Leolvasztási időköz d óra Megjegyzés: a rejtett paraméterek kiszürkítve DKRCE.PI.RL0.N1.47 / 520H

7 Paraméter név - ERC 214 Kód Min Max Egység 0 (Def.) Max. leolvasztási idő d min Leolvasztás késleltetés bekapcsoláskor (vagy DI jel) d ,0 min Csepegési idő d min Ritardo ventola dopo sbrinamento d min Ventilátor indítási hőmérséklet leolvasztás után d C/F Ventilátor leolvasztás közben d09 off on on on on on on on on Leolvasztás leállítás érzékelő konfiguráció non=idő, Air=Sair (levegő hőmérséklet), d10 non def non non non non def def non def=s5 (leolvasztás érzékelő) Kompresszor összesített üzemidő a leolvasztás indításáig 0=KI d óra Leolvasztás igény szerint 20.0=KI d K Leolvasztás késleltetés a lehűtés után 0=KI d min Ventilátorszabályozás F-- Ventilátor a kompresszor kikapcsolásakor FFc=ventilátor a kompresszorral együtt, F01 FFc FPL FAo FAo FAo FAo FAo FAo FAo FAo=ventilátor mindig bekapcsolva ON, FPL= ventilátorfordulat-ingadozás Elpárologtató hőmérséklet ventilátor leállításához F C/F =KI Ventilátor BE ciklus F min Ventilátor KI ciklus F min Kompresszor c-- Kompresszor minimális bekapcsolási idő C min Kompresszor minimális kikapcsolási idő C min Kompresszor KI késleltetés nyitott ajtónál C min Nulla átmeneti kapcsolás C70 no yes si si si si si si si Egyebek o-- Kimenetek késleltetése indításkor o min DI1 konfiguráció off=nincs felhasználva. Sdc=kijelző kimenet státusz, doo=ajtó riasztás hűtés leállítással, doa=ajtó riasztás hűtés leállítás nélkül, SCH = főkapcsoló, o02 off Sc off off off off off off off nig=nappali/ éjszakai mód, rfd=referencia eltolás, EAL=külső riasztás, def=leolvasztás, Pud=lehűtés, Sc=kondenzátor érzékelő Hálózati cím o Jelszó o05 no 999 no no no no no no 0 Érzékelőtípus kiválasztás n5=ntc 5 K, n10=ntc 10 K, o06 n5 Pt1 n10 n10 n10 n10 n10 n10 - Ptc=PTC, Pt1=Pt1000 Kijelző felbontás 0.1= 0,1 C-os lépésekben 0.5= 0,5 C-os lépésekben, o = 1,0 C-os lépésekben Megjegyzés: a rejtett paraméterek kiszürkítve DKRCE.PI.RL0.N1.47 / 520H

8 Paraméter név - ERC 214 Kód Min Max Egység 0 (Def.) 1. relé számláló (1 számlálás=100 működési ciklus) o relé számláló (1 számlálás=100 működési ciklus) o relé számláló (1 számlálás=100 működési ciklus) o relé számláló (1 számlálás=100 működési ciklus) o DO4 konfiguráció ALA=riasztás, Lig=világítás o36 ALA Lig Lig Lig Lig Lig Lig Lig - DI2 konfiguráció off=nincs felhasználva, Sdc=kijelző kimenet státusz, doo=ajtó riasztás hűtés leállítással, doa=ajtó riasztás hűtés leállítás nélkül, SCH=főkapcsoló, nig=nappali/éjszakai o37 off Pud off off off off off off off mód, rfd=referencia eltolás, EAL=külső riasztás, def=leolvasztás, Pud=lehűtés Világítás vezérlés on=mindig bekapcsolva, dan=nappal/éjjel, o38 on doo on on on on on on on doo=ajtóhasználat alapján Előre meghatározott alkalmazások o61 AP0 AP6 AP0 AP1 AP2 AP3 AP4 AP5 - Beállítások mentése gyári beállításként FIGYELEM: a korábbi gyári beállítások o67 no yes no no no no no no - felülíródnak Kijelző leolvasztáskor Air=tényleges levegő hőmérséklet, FrE=rögzített hőmérséklet, o91 Air -d- -d- -d- -d- -d- -d- -d- -d- -d-= -d- van kijelezve Polaritás P-- DI1 bemeneti polaritás nc=nyitó, no=záró P73 nc no no no no no no no no DI2 bemeneti polaritás nc=nyitó, no=záró P74 nc no no no no no no no no Alarm relé megfordítása 0=normál, 1=inverz reléműködés P Billentyűzet lezárás engedélyezve P76 no yes no no no no no no - Látható adatok u-- A szabályozó állapota S0=hűtés BE/Fűtés BE, S2=vár a kompresszor BE idő elteltére, S3=vár a kompresszor KI idő elteltéreújraindítási idő, S4=csepegés KI késleltetés leolvasztás után, S10=hűtés leállítás S11=hűtés leállítva termosztáttal/fűtés KI, S14=leolvasztás állapot, S15=ventilátor u00 S0 S32 -- késleltetés állapota leolvasztás után, S17=ajtó nyitva (DI bemenet), S20=vészhűtés, S25=kimenetek kézi vezérlése, S30=folyamatos ciklus/lehűtés, S32=kimenetek késleltetése bekapcsoláskor Levegő hőmérséklet (Sair) U C/F --- Az aktuális szabályozási referencia kiolvasása u C/F --- Leolvasztási hőmérséklet (S5) u C/F DI1 bemenet u10 off on --- Megjegyzés: a rejtett paraméterek kiszürkítve DKRCE.PI.RL0.N1.47 / 520H

9 Paraméter név - ERC 214 Kód Min Max Egység 0 (Def.) Az éjszakai üzem státusza u13 off on --- DI2 bemenet u37 off on --- Kondenzátor hőmérséklet (Sc) U C/F --- Kompresszor relé státusz u58 off on --- Ventilátor relé státusz u59 off on --- Leolvasztó relé státusz u60 off on --- Riasztás relé státusz u62 off on --- Világítás relé státusz u63 off on --- Firmware változat kiolvasás u Riasztási státusz Sair levegő hőmérséklet érzékelő hiba E29 S5 leolvasztás érzékelő hiba E27 Sc kondenzátor érzékelő hiba E30 Magas hőmérséklet riasztás A01 Alacsony hőmérséklet riasztás A02 Magas feszültség riasztás A99 Alacsony feszültség riasztás AA1 Kondenzátor riasztás A61 Ajtó riasztás A04 Várakozó üzemmód alarm A45 DI külső riasztás A15 Megjegyzés: a rejtett paraméterek kiszürkítve Biztonsági szabványok Ellenőrizze a tápfeszültség helyességét, mielőtt csatlakoztatja a műszert. Ne tegye ki víz vagy nedvesség hatásának: csak az üzemi korlátokon belül használja a szabályozót és kerülje a hirtelen hőmérséklet-változásokat magas levegő páratartalom esetén, a páralecsapódás elkerülése érdekében. A termék elhelyezése a hulladékban A készüléket (vagy a terméket) a helyi hulladékelhelyezési előírásoknak megfelelően kell ártalmatlanítani. EU konstrukció regisztrációs szám Kapcsolat: DKRCE.PI.RL0.N1.47 / 520H
