1 A százhalombattai olajfinomító geodéziai munkái 50 év távlatából Wéber József Wéberné J. Katalin WÉBER 2000 Kft. MFTTT. XXX. Vándorgyűlés Szolnok július 2-3.

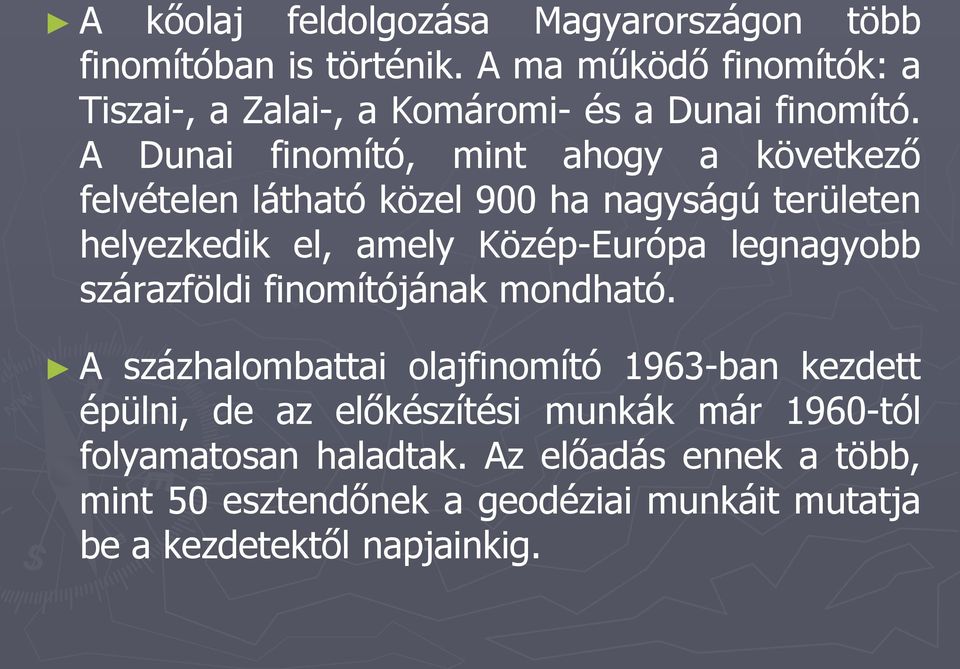

2 A kőolaj feldolgozása Magyarországon több finomítóban is történik. A ma működő finomítók: a Tiszai-, a Zalai-, a Komáromi- és a Dunai finomító. A Dunai finomító, mint ahogy a következő felvételen látható közel 900 ha nagyságú területen helyezkedik el, amely Közép-Európa legnagyobb szárazföldi finomítójának mondható. A százhalombattai olajfinomító 1963-ban kezdett épülni, de az előkészítési munkák már 1960-tól folyamatosan haladtak. Az előadás ennek a több, mint 50 esztendőnek a geodéziai munkáit mutatja be a kezdetektől napjainkig.

A Dunai finomító, mint ahogy a következő felvételen látható közel 900 ha nagyságú területen helyezkedik el, amely Közép-Európa

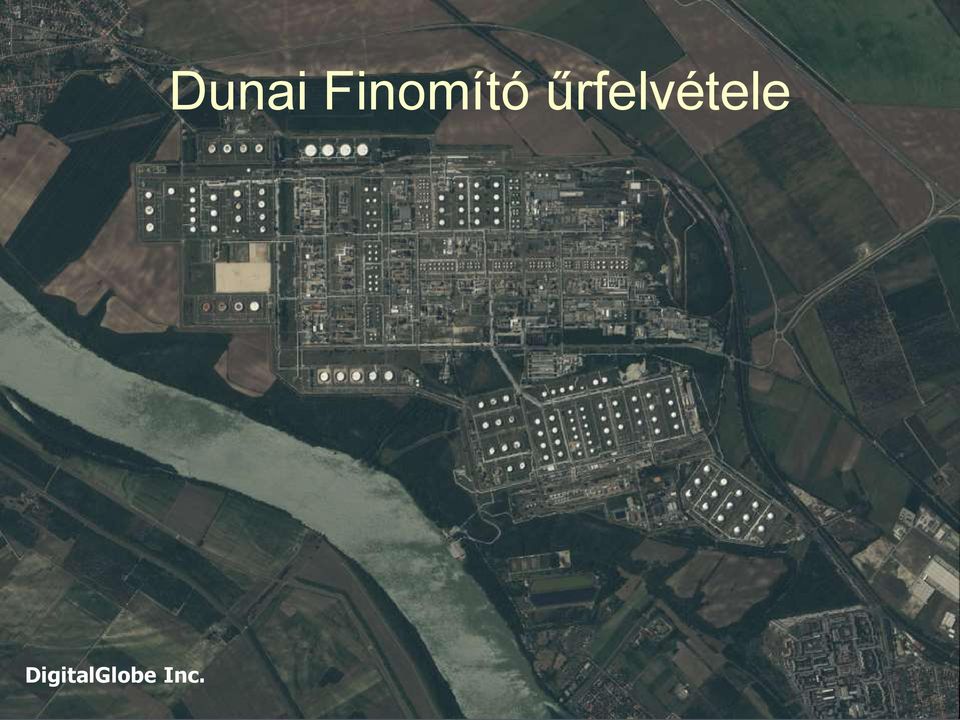

3 DigitalGlobe Inc. Dunai Finomító űrfelvétele

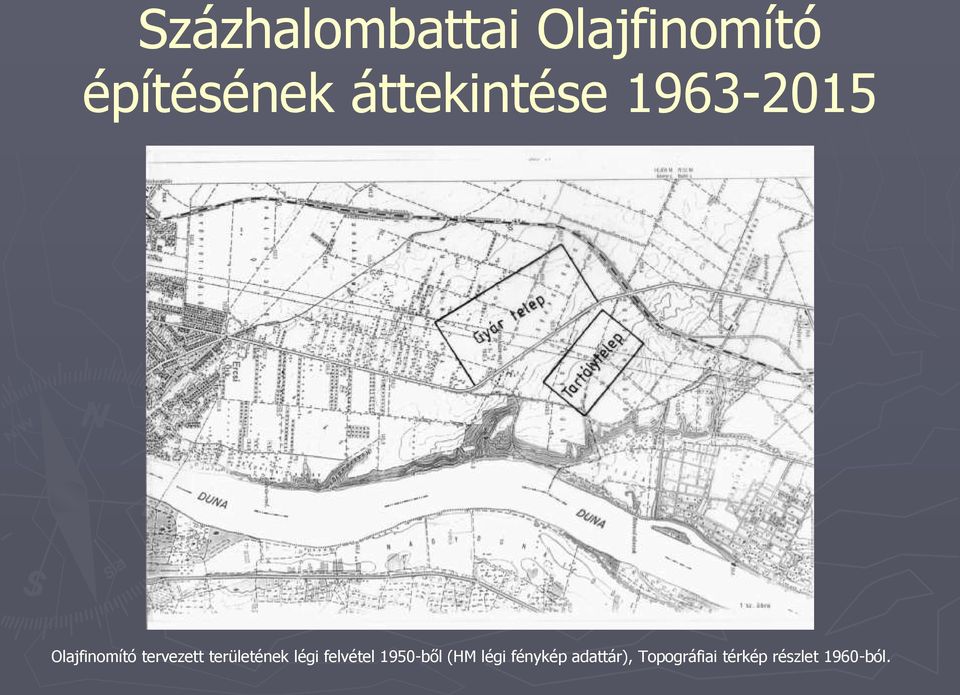

4 Százhalombattai Olajfinomító építésének áttekintése Olajfinomító tervezett területének légi felvétel 1950-ből (HM légi fénykép adattár), Topográfiai térkép részlet 1960-ból.

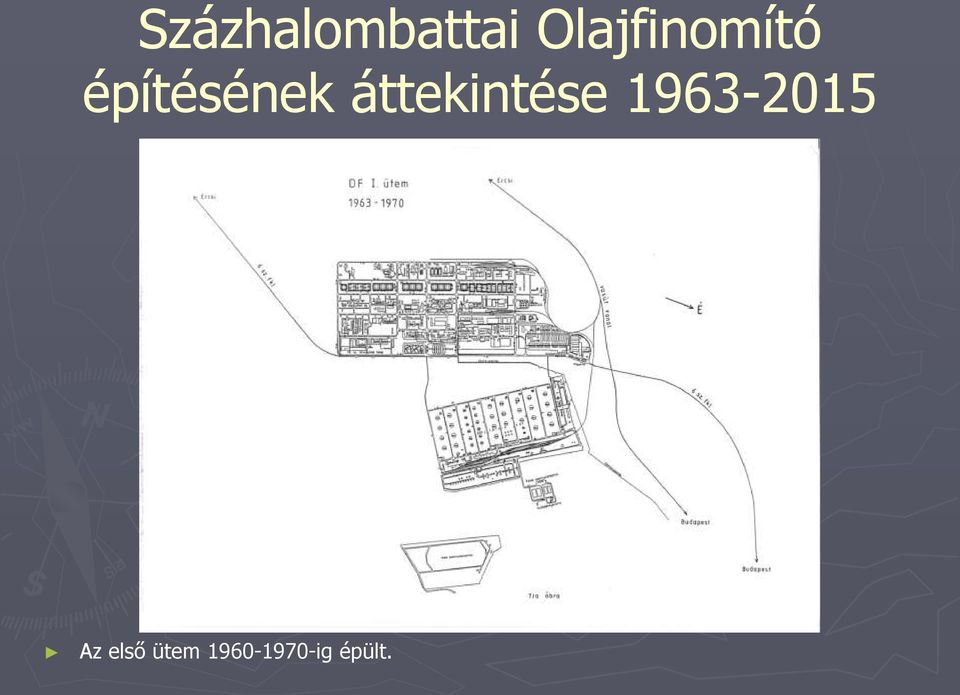

5 Százhalombattai Olajfinomító építésének áttekintése Az első ütem ig épült.

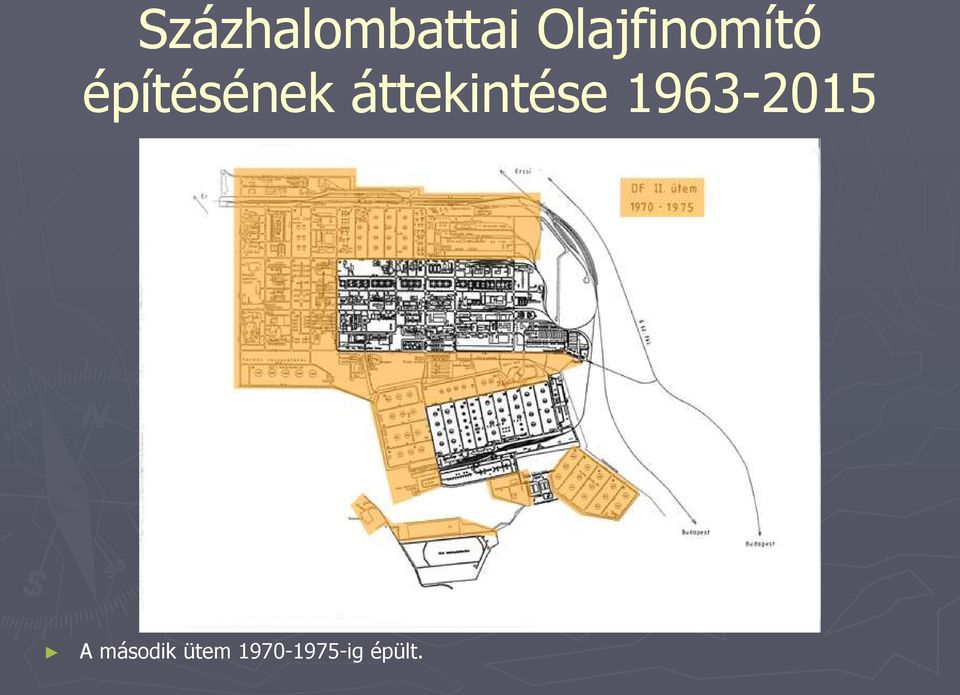

6 Százhalombattai Olajfinomító építésének áttekintése A második ütem ig épült.

7 Százhalombattai Olajfinomító építésének áttekintése A harmadik ütem ig épült.

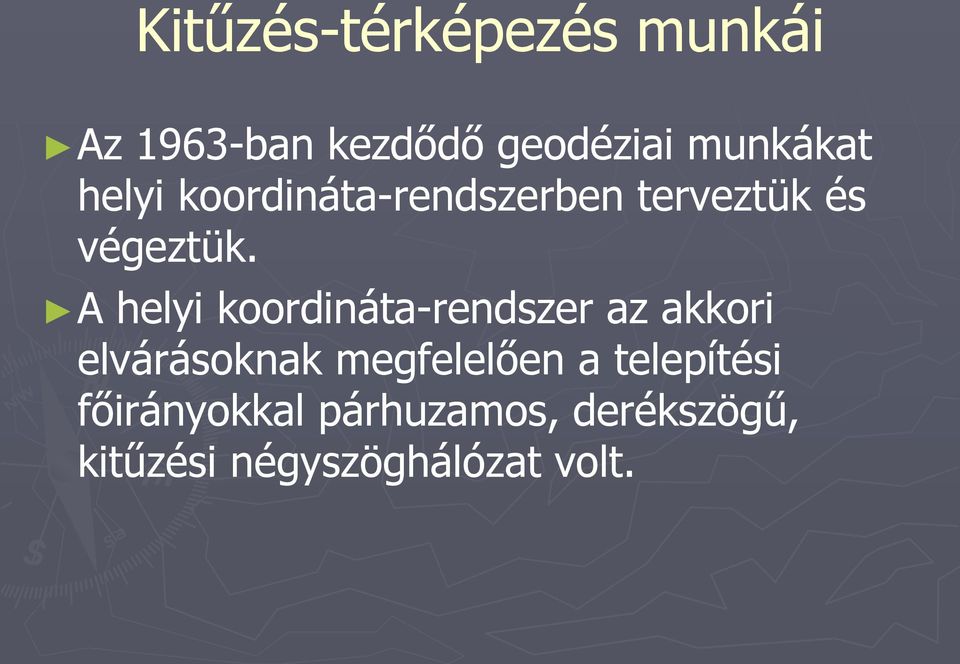

8 Kitűzés-térképezés munkái Az 1963-ban kezdődő geodéziai munkákat helyi koordináta-rendszerben terveztük és végeztük. A helyi koordináta-rendszer az akkori elvárásoknak megfelelően a telepítési főirányokkal párhuzamos, derékszögű, kitűzési négyszöghálózat volt.

A helyi koordináta-rendszer az akkori elvárásoknak megfelelően a

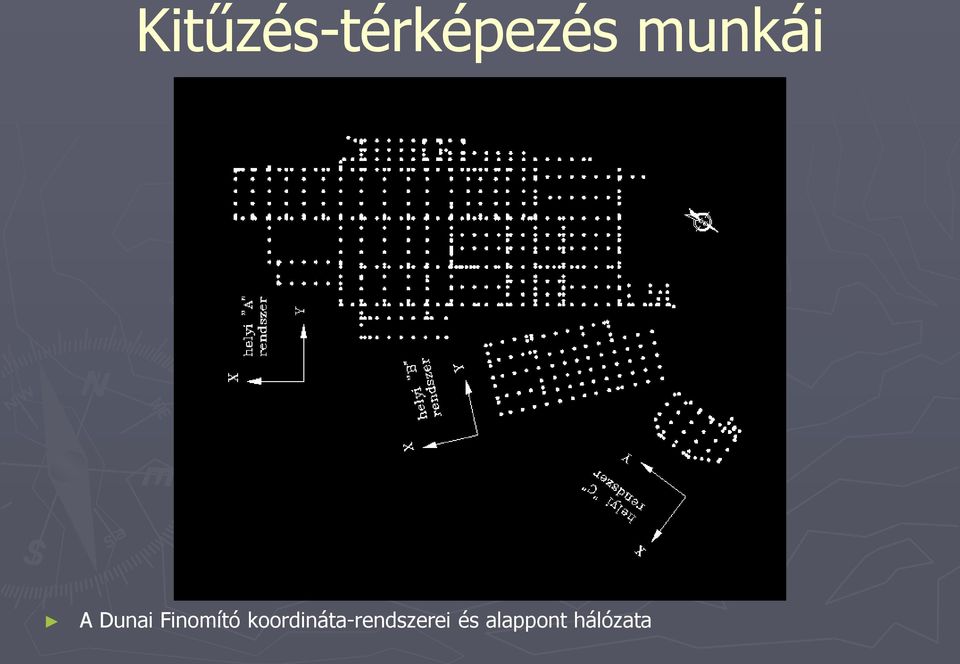

9 Kitűzés-térképezés munkái A Dunai Finomító koordináta-rendszerei és alappont hálózata

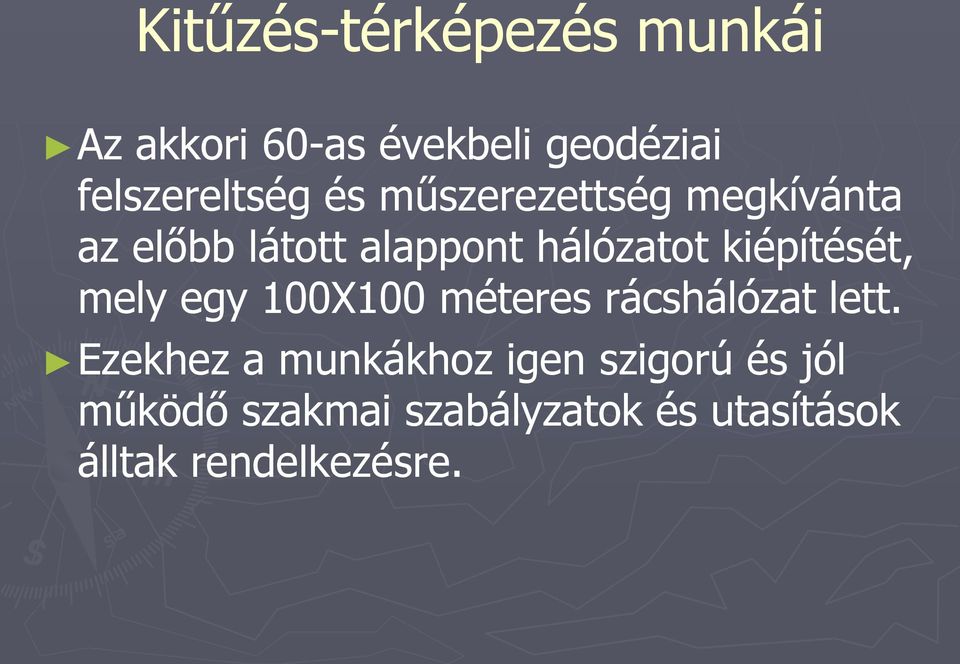

10 Kitűzés-térképezés munkái Az akkori 60-as évekbeli geodéziai felszereltség és műszerezettség megkívánta az előbb látott alappont hálózatot kiépítését, mely egy 100X100 méteres rácshálózat lett. Ezekhez a munkákhoz igen szigorú és jól működő szakmai szabályzatok és utasítások álltak rendelkezésre.

kiépítését, mely egy 100X100 méteres rácshálózat lett.

11 Szakmai szabályzatok Szabatos Felmérési Utasítás (SzFU) Kiadás éve: M.1. jelű Mérnökgeodéziai Szabályzat Kiadás éve: F.2. Szabályzat Kiadás éve: 1975, 1986.

12 Szakmai szabályzatok 3/1979 rendelet az egységes közműnyilvántartásról A Kőolaj- és Földgázipar geodéziai és bányamérési munkáinak iparági szabályzata Kiadás éve: 1980.

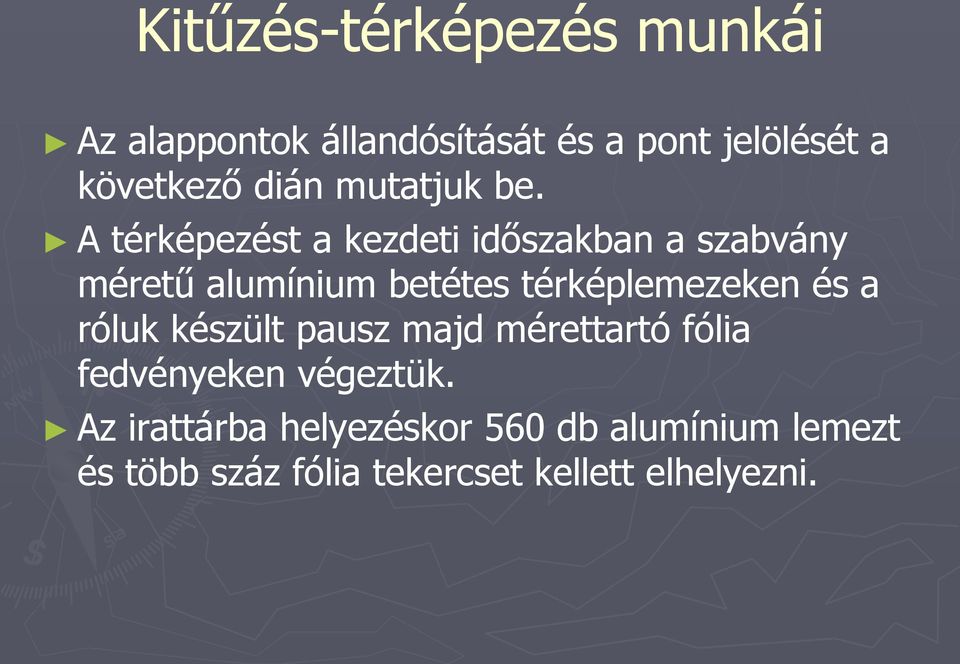

13 Kitűzés-térképezés munkái Az alappontok állandósítását és a pont jelölését a következő dián mutatjuk be. A térképezést a kezdeti időszakban a szabvány méretű alumínium betétes térképlemezeken és a róluk készült pausz majd mérettartó fólia fedvényeken végeztük. Az irattárba helyezéskor 560 db alumínium lemezt és több száz fólia tekercset kellett elhelyezni.

A térképezést a kezdeti időszakban a szabvány méretű alumínium betétes térképlemezeken és

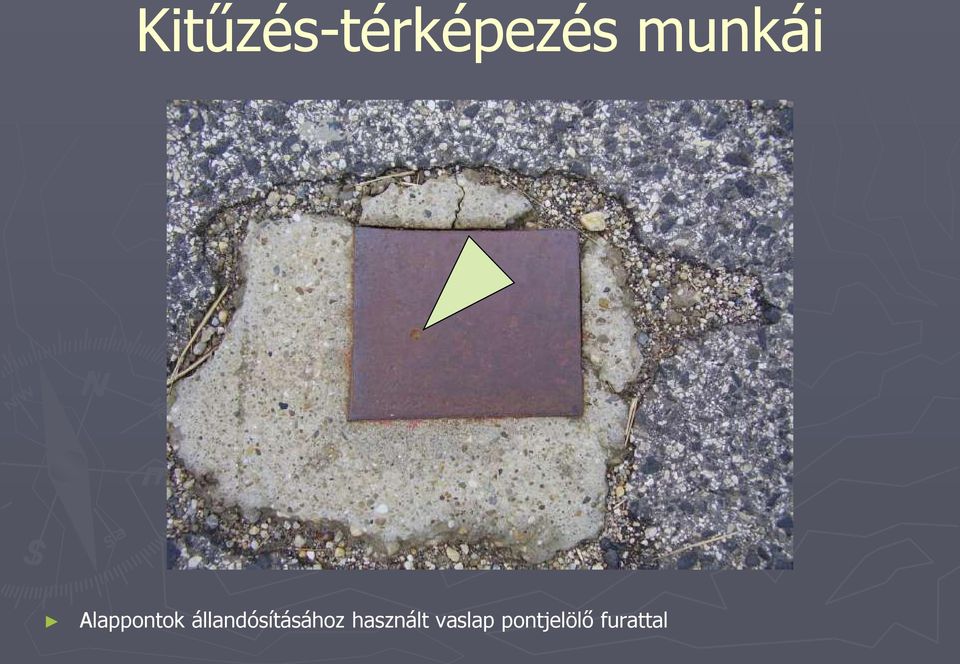

14 Kitűzés-térképezés munkái Alappontok állandósításához használt vaslap pontjelölő furattal

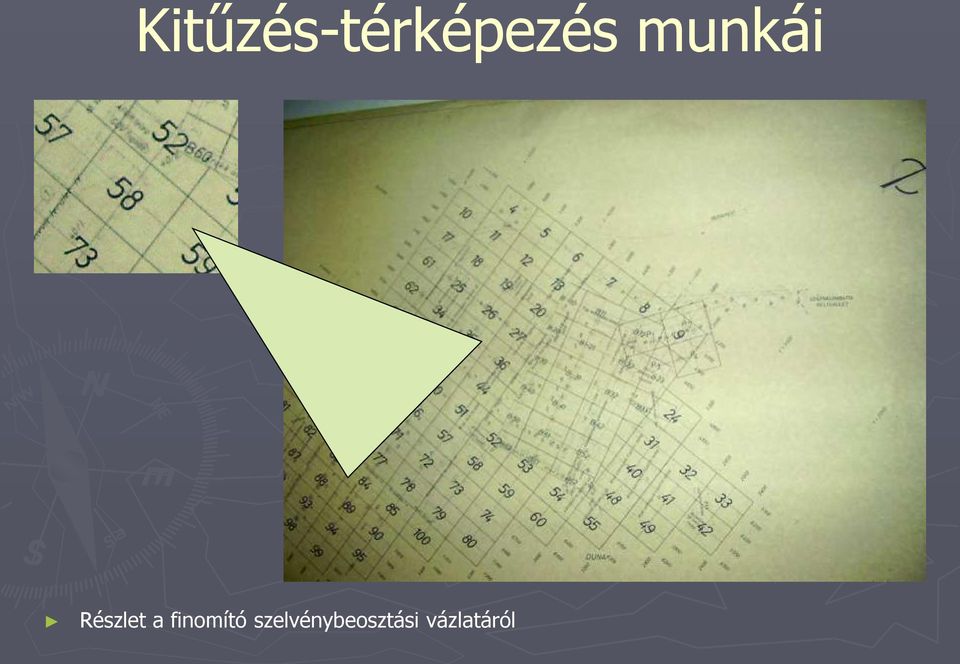

15 Kitűzés-térképezés munkái Részlet a finomító szelvénybeosztási vázlatáról

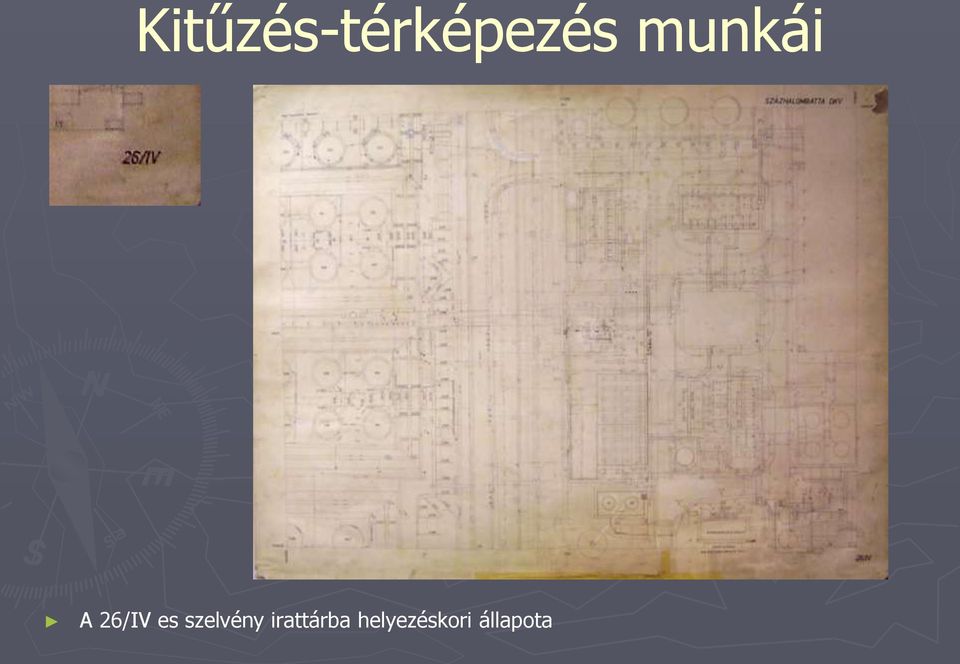

16 Kitűzés-térképezés munkái A 26/IV es szelvény irattárba helyezéskori állapota

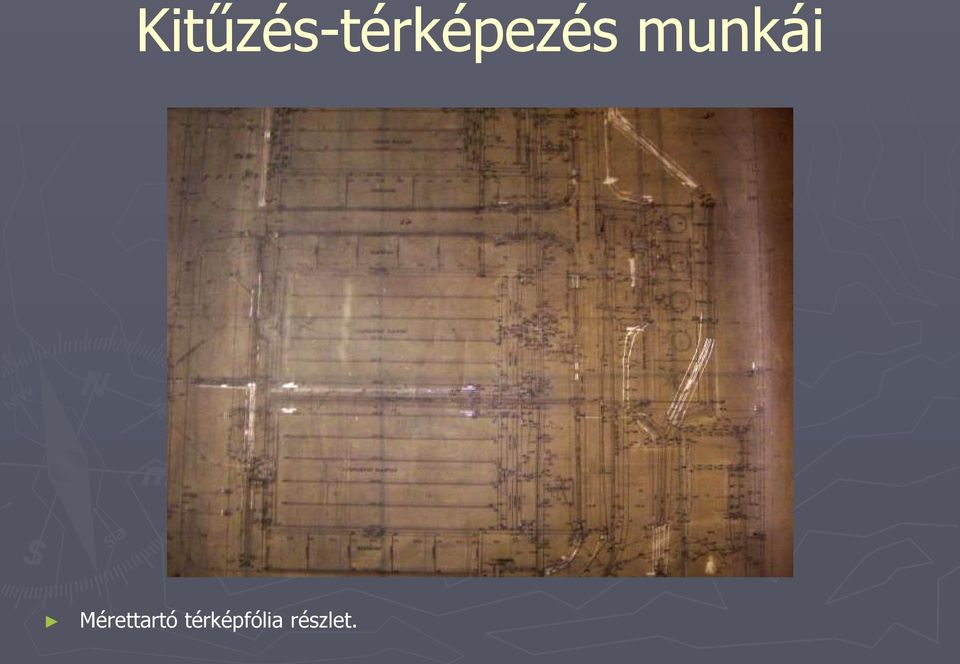

17 Kitűzés-térképezés munkái Mérettartó térképfólia részlet.

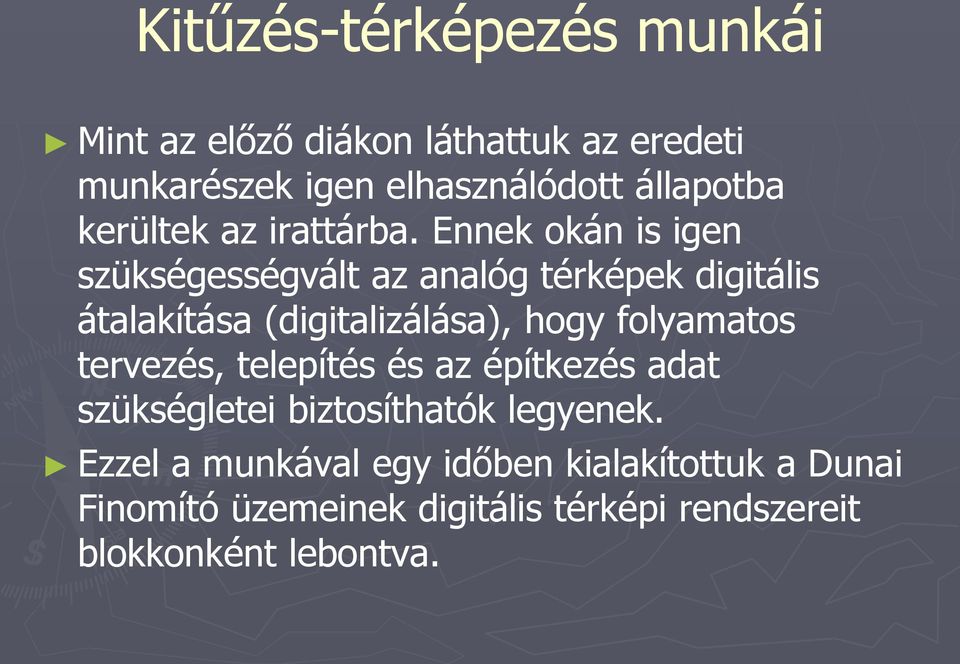

18 Kitűzés-térképezés munkái Mint az előző diákon láthattuk az eredeti munkarészek igen elhasználódott állapotba kerültek az irattárba. Ennek okán is igen szükségességvált az analóg térképek digitális átalakítása (digitalizálása), hogy folyamatos tervezés, telepítés és az építkezés adat szükségletei biztosíthatók legyenek. Ezzel a munkával egy időben kialakítottuk a Dunai Finomító üzemeinek digitális térképi rendszereit blokkonként lebontva.

Ennek okán is igen szükségességvált az analóg térképek digitális átalakítása (digitalizálása), hogy folyamatos

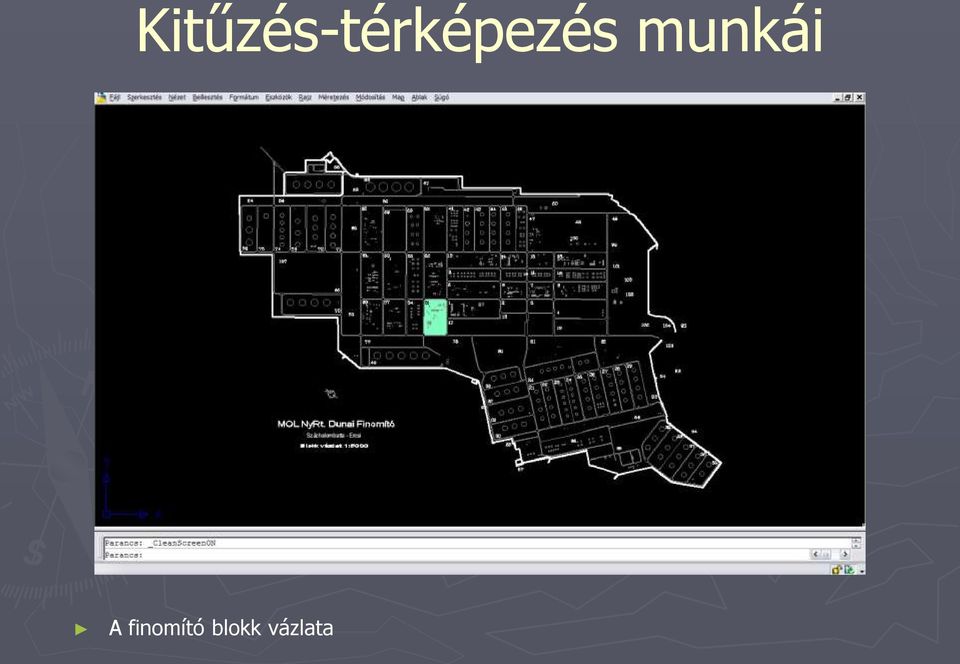

19 Kitűzés-térképezés munkái A finomító blokk vázlata

20 Kitűzés-térképezés munkái Egy üzemi blokk digitális térképe

21 Kitűzés-térképezés munkái A digitális térképekhez tartozó rétegkiosztás.

22 Geodéziai munkák A beruházás befejezése után természetesen a geodéziai munkák mennyisége jelentősen csökkent. A kezdeti 40 fő műszaki fő segéd munkás helyett ma mindössze 7 fő műszaki és 3 fő mésősegéd végzi el az összes geodéziai munkát. Felsorolásszerűen a feladatokról: A meglévő digitális térképek folyamatos karbantartása, helyszínelése, változásvezetése. Kisebb létesítmények telepítése, tervezett létesítmények ütközés vizsgálata. Kitűzési adatszolgáltatás és kitűzés.

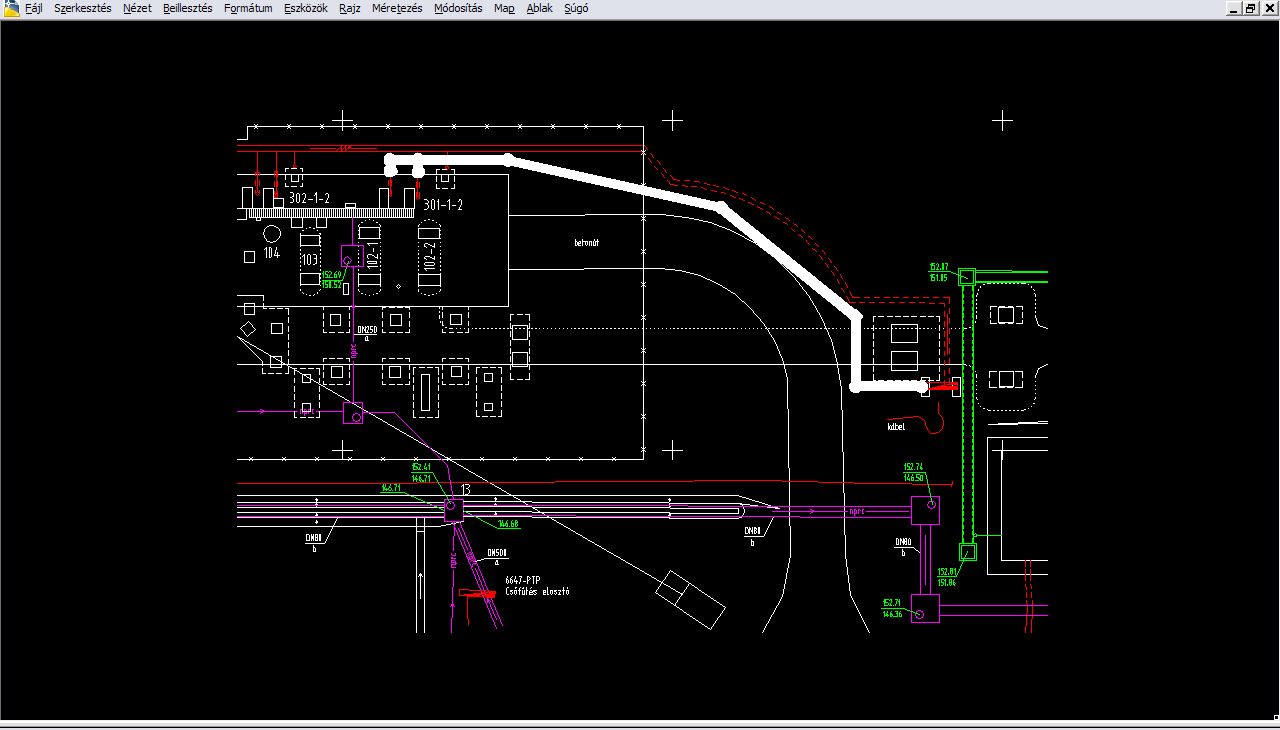

23 Kitűzés-térképezés munkái Kitűzési adatszolgáltatás kábelkitűzéshez

24 Geodéziai munkák Mozgásvizsgálatok Deformáció mérések Süllyedés mérések Birtok jogi munkák A következőkben ezekről a munkákról egy- két diát mutatunk be.

25 Mozgásvizsgálatok Löszfal ellenőrzése A Dunai Finomító mögötti szakadó partfal mérőpontjai a mozgásvizsgálathoz.

26 Mozgásvizsgálatok Löszfal ellenőrzése Jellegzetes keresztszelvény változások 2004, 2008 mérései.

27 Mozgásvizsgálatok Löszfal ellenőrzése Légi felvétel alapján jól látható a szabdalt partfal, melyre az I. és II. számú keresztszelvényt rajzoltuk.

28 Mozgásvizsgálatok A Dunai Finomító területén igen jelentős számban vannak méter magas berendezések és építmények. Ezeknek az ún. magas súlypontú létesítményeknek az ellenőrző mérését évente el kell végezni. A mérés során - pl. egy kéménynél - meghatározzuk a függőlegestől való eltérést és a kémény törzsben elhelyezett mérőpont magassági mozgását. A mérések alapján éves szinten statikai szakvélemény készül a kémények és készülékek mozgásáról és a várható szükséges beavatkozásokról. A tartályok és más berendezések időszakos süllyedésmérését részben folyamatosan, részben eseti megrendelésre végezzük. KRAKK üzem 100 m-es vasbeton kémény adatlapja, mely a függőlegestől való eltérést mutatja.

29 Deformáció mérések Körülbelül 10 évvel ezelőtt kezdődtek el a Dunai Finomító területén a tartály rekonstrukciós munkák. Ezekre a munkákra azért van szükség, mert a tartályok élettartama során fellépő dinamikus terhelések deformációkat idéznek elő a paláston, a fenéklemezen, de akár az úszótető zárszerkezetében is. A geodéziai mérések során döntenek a palást megerősítésének szükségességéről vagy egy új második fenéklemez megépítéséről vagy egy új zárszerkezet beépítéséről.

30 Deformáció mérések Tartálypalást szemmel látható deformációkkal

31 Deformáció mérések Tartály belülről, úszótető nélkül, m 3 tartály, 45,2 m átmérőjű

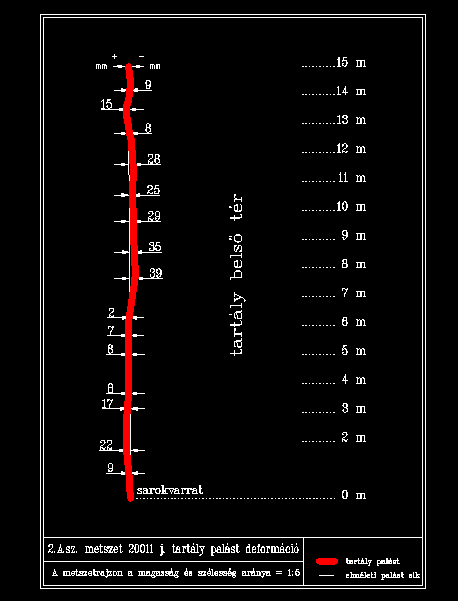

32 Deformáció mérések Tartály függőleges metszete a sarokvarratra állított függőlegestől való eltérés értékeivel

33 Deformáció mérések Vízszintes metszet a 11 m-es szinten

34 Deformáció mérések Fenéklemez és úszótető

35 Deformáció mérések Fenéklemez mérési adatai

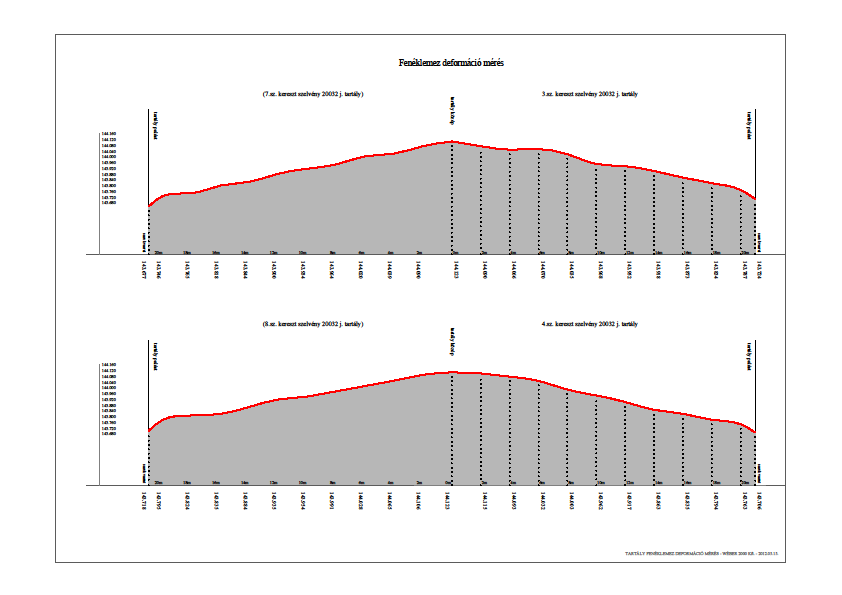

36 Deformáció mérések Fenéklemez keresztmetszetek

38 Deformáció mérések Csőkemence kompenzátor meleg-hideg elmozdulás mérése

39 Látkép a Dunai Finomítóról

40 Látkép a Dunai Finomítóról

41 Látkép a Dunai Finomítóról

42 Az előadás célja egyrészt az volt, hogy megismerjék a Dunai finomítóban folyó geodéziai munkák sokrétűségét 1963-tól napjainkig. Ez a munka a mérnök geodézia teljes keresztmetszetét magába foglalja, így az itt dolgozóktól igen magas szakmai tudást és rátermettséget kíván meg. Végezetül a gondokról is kell néhány szót ejteni: A karbantartási és felújítási munkák sok vállalkozós és szinte ad- hoc jellege miatt állandó készenlétben kell lenni. Nincs megfelelő műszaki ellenőri koordináció, így sokszor a kivitelező becsületességén múlik, hogy a méréseket időben el tudjuk végezni. A fokozottan tűz- és robbanás veszélyes környezet komoly pszichikai megterhelést jelent a kollégáknak. A napi munkavégzés sem egyszerű és automatikus munkafolyamat, mert a mindenféle oktatás és jogosítvány megléte mellett a napi munkavégzéshez külön engedélyt kell kérni, mely adott esetben több időt vesz igénybe, mint maga a mérési feladat.

43 Köszönjük megtisztelő figyelmüket! A felhasznált kép és ábraanyag jegyzéke: Űrfelvétel: 2010.Február DigitalGlobe Inc. Digitális térképrészletek: Dunai Finomító engedélyével Kémény adatlapok: H N H Bt. Színes légi és földi felvételek: WÉBER 2000 Kft. fényképarchívumából
