A Fertő tó komplex geodéziai távérzékelési felmérése

Átírás

1 A Fertő tó komplex geodéziai távérzékelési felmérése Király Géza, Bazsó Tamás, Brolly Gábor, Márkus István Nyugat-magyarországi Egyetem, EMK, GEVI, Földmérési és Távérzékelési Tanszék H-9400 SOPRON, Bajcsy-Zs. u. 4.

2 Közvetlen előzmények A Fertő tó feltöltődési folyamatának vizsgálata Digitális geoadatállomány előállítása légi lézerszkenner-adatokból MFTTT 29. Vándorgyűlés, Sopron 2

3 A Fertő tó feltöltődési folyamatának vizsgálata osztrák tórész: , Csaplovics magyar tórész: OTKA I./ Dr. Bácsatyai László egyesített: 1997, Bácsatyai, Csaplovics, Márkus, Sindhuber MFTTT 29. Vándorgyűlés, Sopron 3

4 MFTTT 29. Vándorgyűlés, Sopron 4

5 A vízgyűjtő terület Vízgyűjtő Ország Megnevezés Ter (km2) AT Vulka 413 AT Északi hegyvidék 180 AT Fertőzug 72 AT Ruszti dombsor 45 AT Összesen 710 HU Rákos 50 HU Bozi dombvidék 47 HU Összesen 97 Mindösszesen MFTTT 29. Vándorgyűlés, Sopron 5

6 A vízgyűjtő- és a tó területe MFTTT 29. Vándorgyűlés, Sopron 6

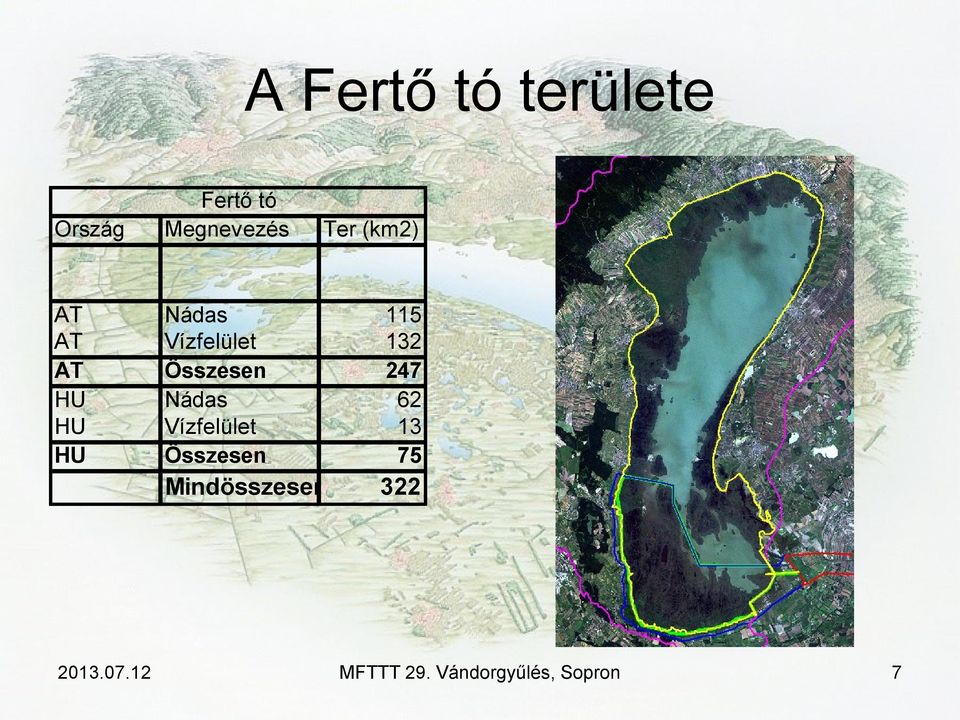

7 A Fertő tó területe Fertő tó Ország Megnevezés Ter (km2) AT Nádas 115 AT Vízfelület 132 AT Összesen 247 HU Nádas 62 HU Vízfelület 13 HU Összesen 75 Mindösszesen MFTTT 29. Vándorgyűlés, Sopron 7

8 Vízelvezető rendszer MFTTT 29. Vándorgyűlés, Sopron 8

9 A Fertő tó képekben MFTTT 29. Vándorgyűlés, Sopron 9

10 GENESEE Projekt alapadatok EU által támogatott területi együttműködési projekt Futamidő: Összköltség: EUR Projektpartnerek: Vezető Partner BOKU Wien (AT) PP1 ÉDUKÖVÍZIG Győr (HU) PP2 Amt der Burgenländischen Landesregierung, Abt.9 Wasser- und Abfallwirtschaft (AT) PP3 NYME, EMK, GEVI, Földmérési és Távérzékelési Tanszék MFTTT 29. Vándorgyűlés, Sopron 10

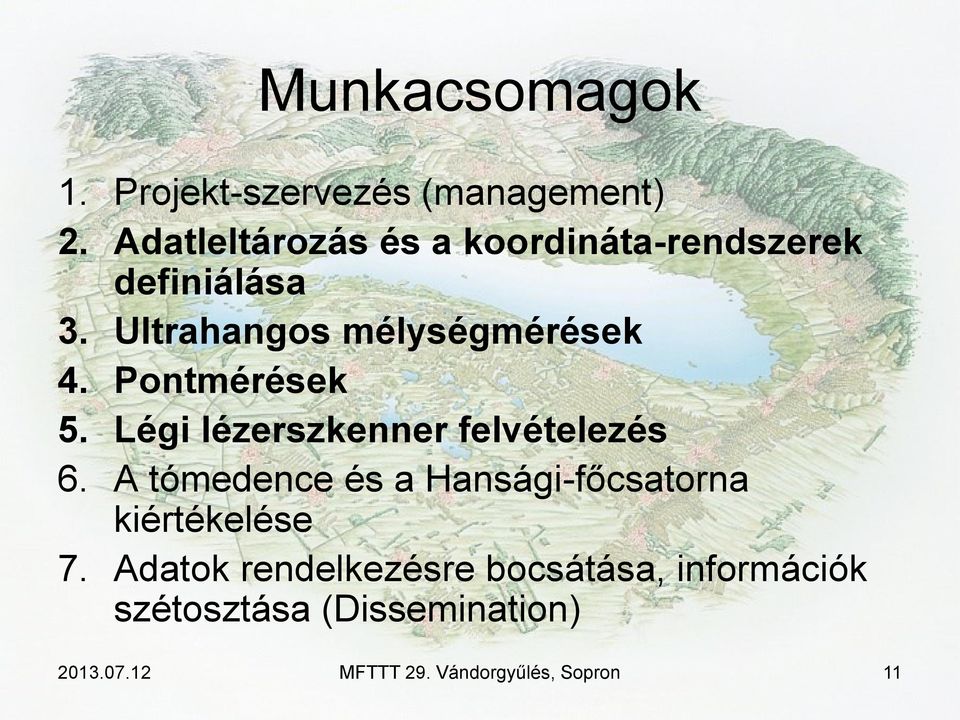

11 Munkacsomagok 1. Projekt-szervezés (management) 2. Adatleltározás és a koordináta-rendszerek definiálása 3. Ultrahangos mélységmérések 4. Pontmérések 5. Légi lézerszkenner felvételezés 6. A tómedence és a Hansági-főcsatorna kiértékelése 7. Adatok rendelkezésre bocsátása, információk szétosztása (Dissemination) MFTTT 29. Vándorgyűlés, Sopron 11

12 A projekt területe A tó jogi határa Magyar jogi határ: 116,00 moaf Osztrák partvonal: 116,00 moaf MFTTT 29. Vándorgyűlés, Sopron 12

13 Rendelet 3. számú melléklet a 30/2008. (XII. 31.) KvVM rendelethez Jogi partvonalon belül:moaf. Jogi partvonalon kívül:mbf. mbf = moaf-0,585m Téli időszak (okt. 1.-febr. 28., ill. 29.) 115,60 (115,70) moaf Átmeneti időszak (márc., ill. szeptember) 115,65 (115.75) moaf Nyári időszak (április 1.-aug. 31.) 115,70 (115,80) moaf MFTTT 29. Vándorgyűlés, Sopron 13

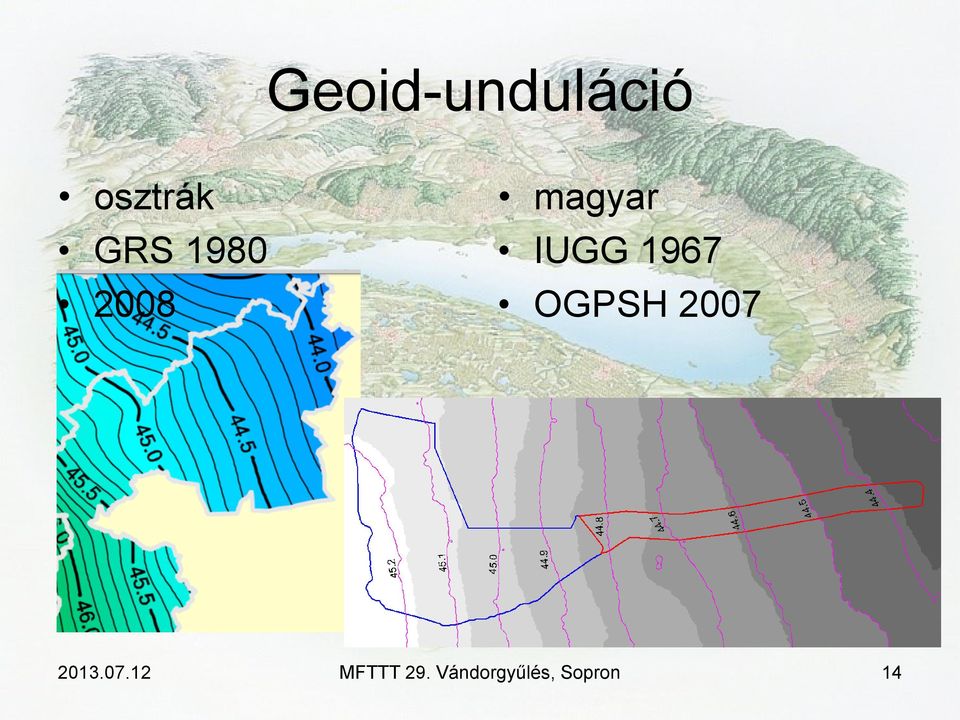

14 Geoid-unduláció osztrák GRS magyar IUGG 1967 OGPSH MFTTT 29. Vándorgyűlés, Sopron 14

15 Szintezési vonalak MFTTT 29. Vándorgyűlés, Sopron 15

16 Meglévő felmérések és térképek leltározása MFTTT 29. Vándorgyűlés, Sopron 16

17 Lazarus (1528): Tabula Hungariae MFTTT 29. Vándorgyűlés, Sopron 17

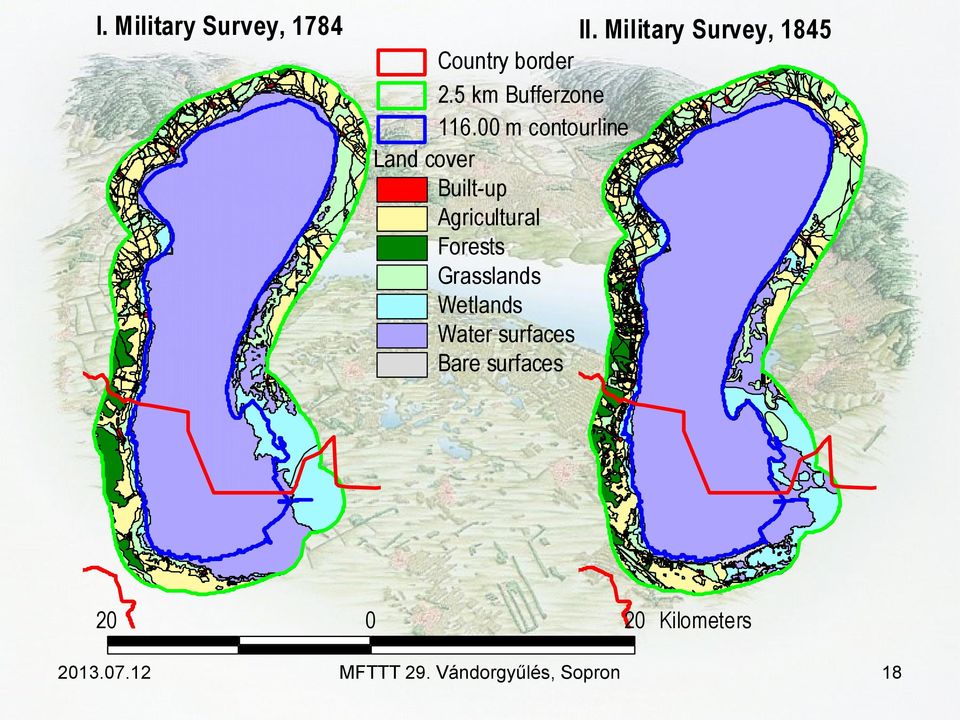

18 I. Military Survey, 1784 II. Military Survey, 1845 Country border 2.5 km Bufferzone m contourline Land cover Built-up Agricultural Forests Grasslands Wetlands Water surfaces Bare surfaces Kilometers MFTTT 29. Vándorgyűlés, Sopron 18

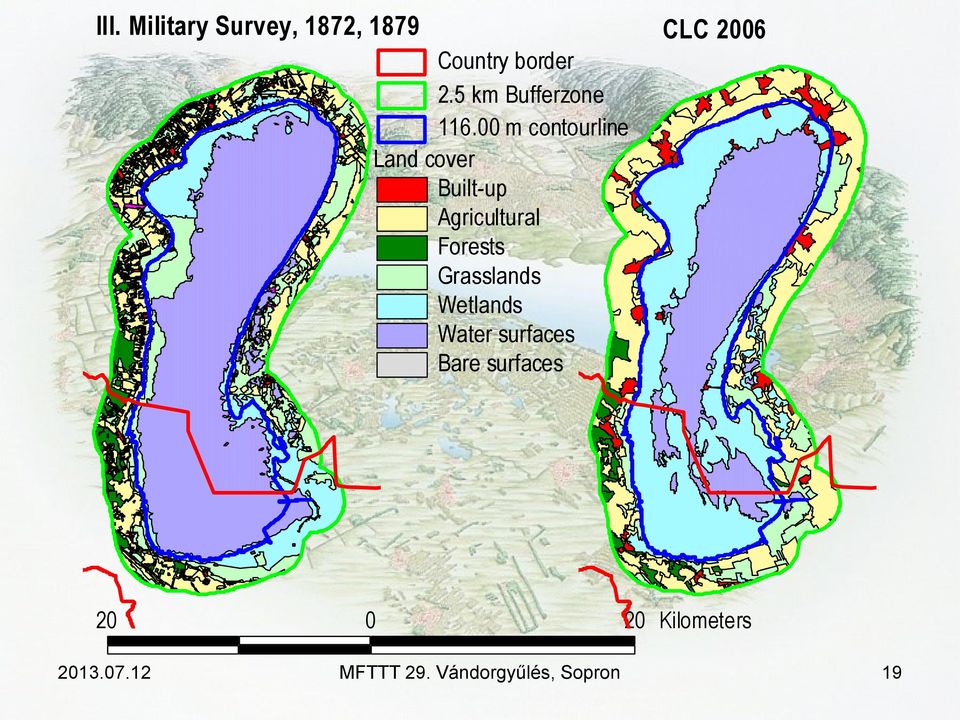

19 III. Military Survey, 1872, 1879 Country border 2.5 km Bufferzone m contourline Land cover Built-up Agricultural Forests Grasslands Wetlands Water surfaces Bare surfaces CLC Kilometers MFTTT 29. Vándorgyűlés, Sopron 19

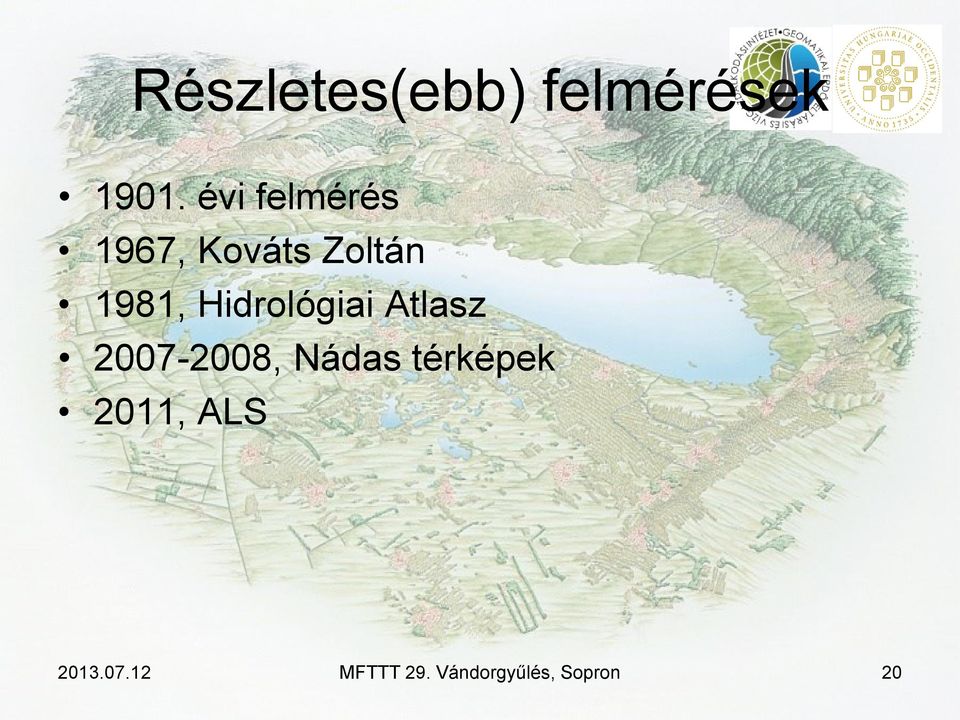

20 Részletes(ebb) felmérések évi felmérés 1967, Kováts Zoltán 1981, Hidrológiai Atlasz , Nádas térképek 2011, ALS MFTTT 29. Vándorgyűlés, Sopron 20

21 Az és az évi felmérés MFTTT 29. Vándorgyűlés, Sopron 21

22 Hidrológiai Atlasz Vízügyi szelvények MFTTT 29. Vándorgyűlés, Sopron 22

23 Hidrológiai Atlasz 1. szelvény MFTTT 29. Vándorgyűlés, Sopron 23

24 Ultrahangos mélységmérések GSM/UMTS GNSS Echolot Sedimentecholot SideScanSonare MFTTT 29. Vándorgyűlés, Sopron 24

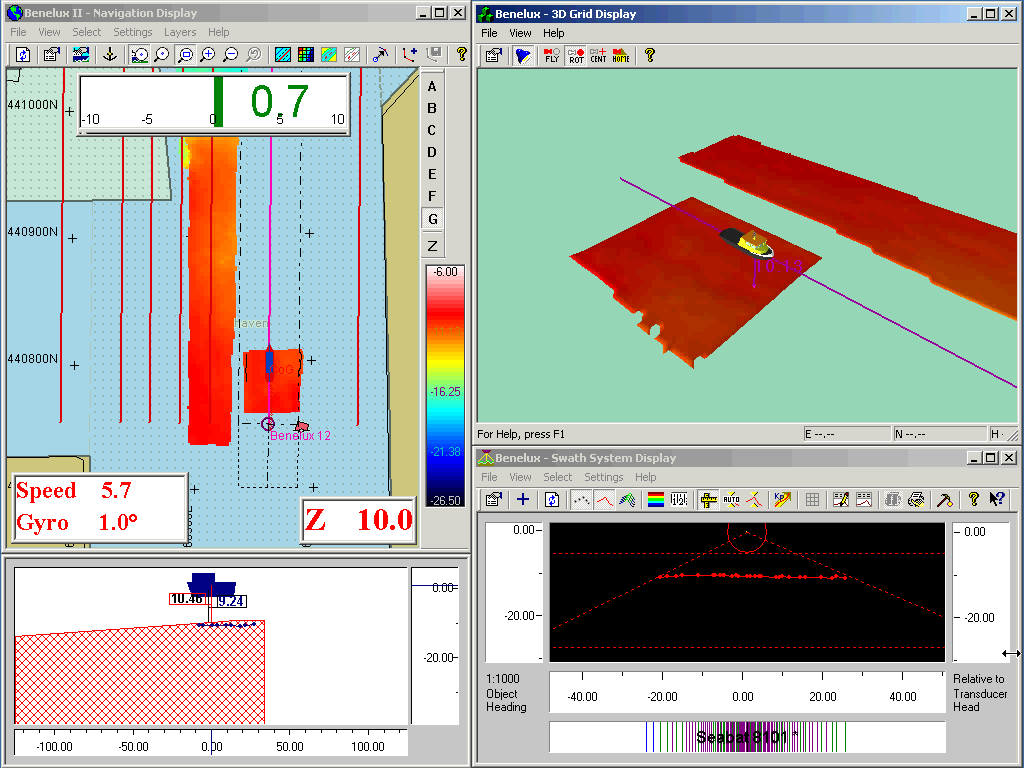

25 Fedélzeti rendszer MFTTT 29. Vándorgyűlés, Sopron 25

26 MFTTT 29. Vándorgyűlés, Sopron 26

27 MFTTT 29. Vándorgyűlés, Sopron 27

28 MFTTT 29. Vándorgyűlés, Sopron 28

29 Pont mérések Előkészületek MFTTT 29. Vándorgyűlés, Sopron HydroCarpath, International conference Sopron, Hungary 29

30 Iszapmérő rúd MFTTT 29. Vándorgyűlés, Sopron 30

31 Bizonytalan GSM lefedettség a határ mentén Saját bázisállomás Az egyetem kutatóházánál Pont-mérések GNSS Bázisállomás Nagy-teljesítményű rádióadó a korrekciós jelek sugárzásához MFTTT 29. Vándorgyűlés, Sopron 31

32 Pont-mérések csatornák szelvényezése MFTTT 29. Vándorgyűlés, Sopron 32

33 Pont-mérések nádas-szegély MFTTT 29. Vándorgyűlés, Sopron 33

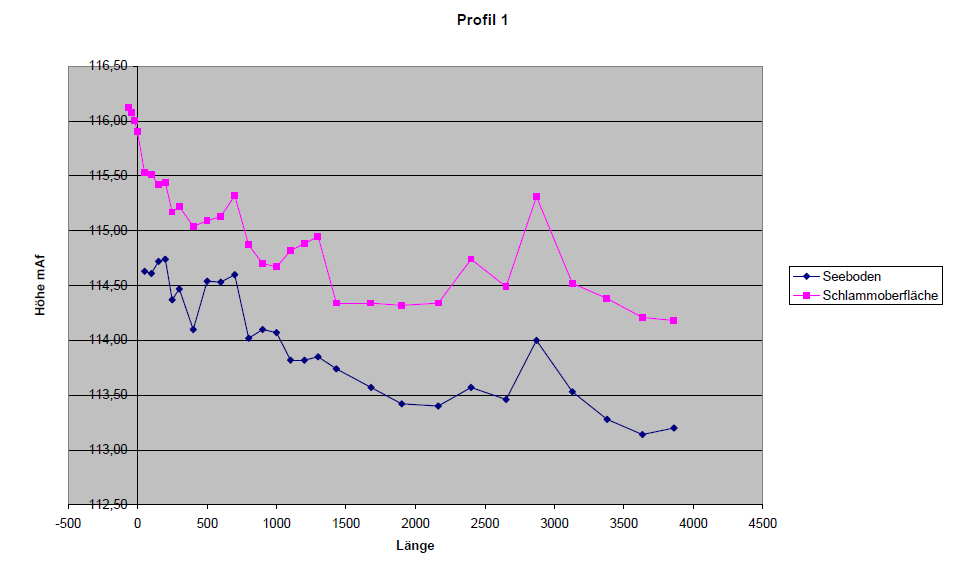

34 h_adriatic (m) Mintaszelvények, védett oldal Sample4-island 115,60 115,40 115,20 115,00 114,80 114,60 114,40 114,20 114,00 113,80 113,60 115,33 114,73 115,18 114,77 114,61 114,47 114,03 113,97 114,13 114,08 114,07 113, Distance (m) Waterlevel Mud-surface Lake bottom MFTTT 29. Vándorgyűlés, Sopron 34

35 Légi lézerszkenner felvételezés Tervezés Geplannte ALS Gebiete im GENESEE Projekt 1 : Geplannte Gebiete Neusiedler See Einser-Kanal Vorige ALS Gebiete Administrative Grenze des Neusiedler Sees ~30.1 km2 ~92.6 km MFTTT 29. Vándorgyűlés, Sopron Kilometers

36 Légi lézerszkenner felvételezés Megvalósulás MFTTT 29. Vándorgyűlés, Sopron 36

37 Légi lézerszkenner felvételezés Megvalósulás MFTTT 29. Vándorgyűlés, Sopron 37

38 Légi lézerszkenner felvételezés Illesztőfelületek MFTTT 29. Vándorgyűlés, Sopron 38

39 Pászták relatív tájékozása Előtte MFTTT 29. Vándorgyűlés, Sopron 39

40 Pászták relatív tájékozása Utána MFTTT 29. Vándorgyűlés, Sopron 40

41 Pászták relatív tájékozása Előtte Utána MFTTT 29. Vándorgyűlés, Sopron 41

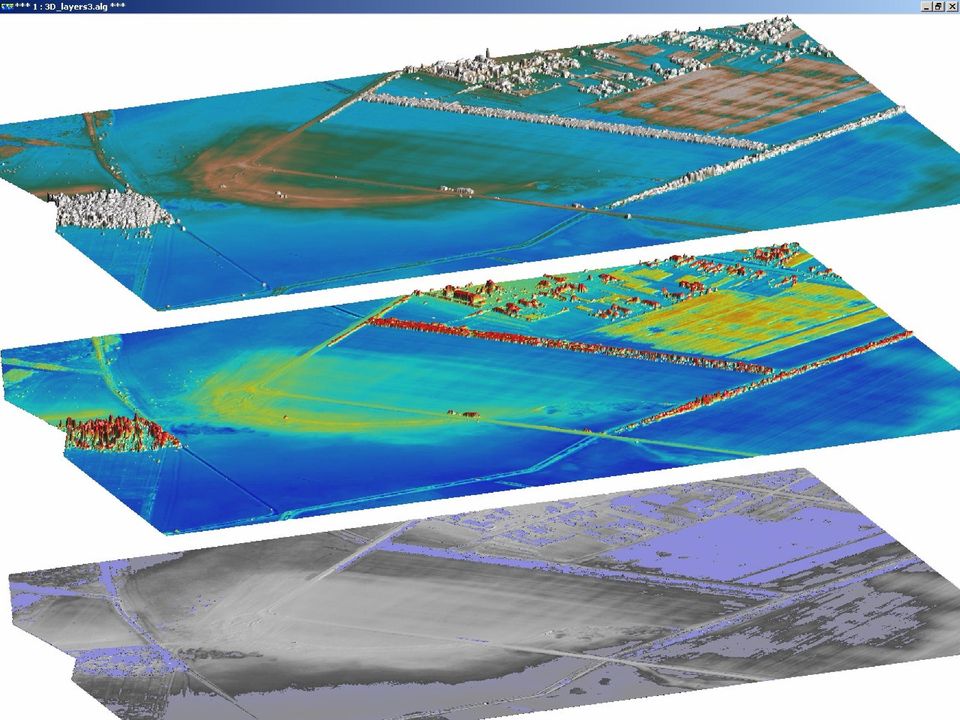

42 Légi lézerszkenner felvételezés Borított felszínmodell (DSM) MFTTT 29. Vándorgyűlés, Sopron 42

43 Légi lézerszkenner felvételezés Borított felszínmodell (DSM) részlet MFTTT 29. Vándorgyűlés, Sopron 43

44 Légi lézerszkenner felvételezés Digitális Domborzatmodell (DDM) 160 m HAE 157 m HAE 30 km MFTTT 29. Vándorgyűlés, Sopron 44

45 Légi lézerszkenner felvételezés Digitális Domborzatmodell (DDM) <160.5 m HAE MFTTT 29. Vándorgyűlés, Sopron 45

46 Légi lézerszkenner felvételezés Digitális Domborzatmodell (DDM) részletek MFTTT 29. Vándorgyűlés, Sopron 46

47 Légi lézerszkenner felvételezés Digitális Domborzatmodell (DDM) részletek MFTTT 29. Vándorgyűlés, Sopron 47

48 Egy nádas sziget MFTTT 29. Vándorgyűlés, Sopron 48
