1 Az Öntözőrendszerek Öregedése Előadó: Richly Norbert

2 Az öntözőrendszerek öregedése Témakörök I. Az idő hatása az automata öntözőrendszerekre II. Használt Öntözőrendszerek üzemeltetése III. A rendszeres karbantartás hatása az öntözőrendszer élettartamára és üzemeltetési költségére 2

3 Az idő hatása az automata öntözőrendszerekre 3

4 Az idő hatása az automata öntözőrendszerekre Elavulás Mechanikai kopás, fizikai öregedés Sérülések A hatása ennek az öregedési folyamatnak nagymértékben rombolja az automata öntözésről kialakult képet, éppen ezért nagy szerepe van a rendszeres karbantartásnak. 4

folyamatnak nagymértékben rombolja az automata öntözésről

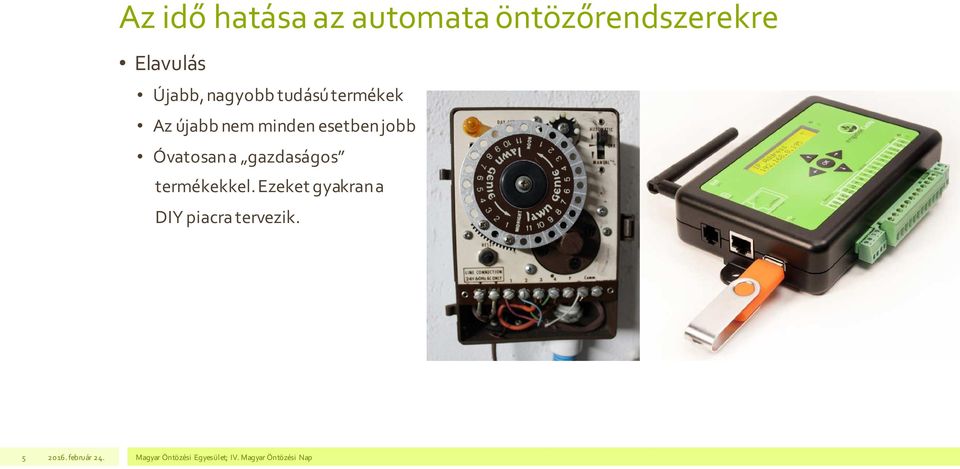

5 Az idő hatása az automata öntözőrendszerekre Elavulás Újabb, nagyobb tudású termékek Az újabb nem minden esetben jobb Óvatosan a gazdaságos termékekkel. Ezeket gyakran a DIY piacra tervezik. 5

6 Az idő hatása az automata öntözőrendszerekre Elavulás Egyre magasabb vevői elvárások és igények 6

7 Az idő hatása az automata öntözőrendszerekre Elavulás Mechanikai kopás, fizikai öregedés Sérülések 7

8 Az idő hatása az automata öntözőrendszerekre Mechanikai kopás Mozgó alkatrészek Szelepek membránja Szórófejek hajtóműve Kiemelkedő rész és nyaktömítés 8

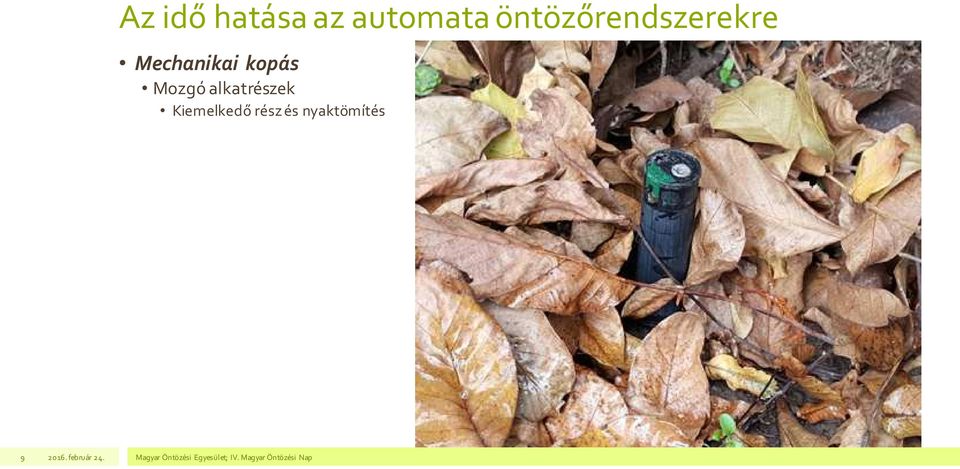

9 Az idő hatása az automata öntözőrendszerekre Mechanikai kopás Mozgó alkatrészek Kiemelkedő rész és nyaktömítés 9

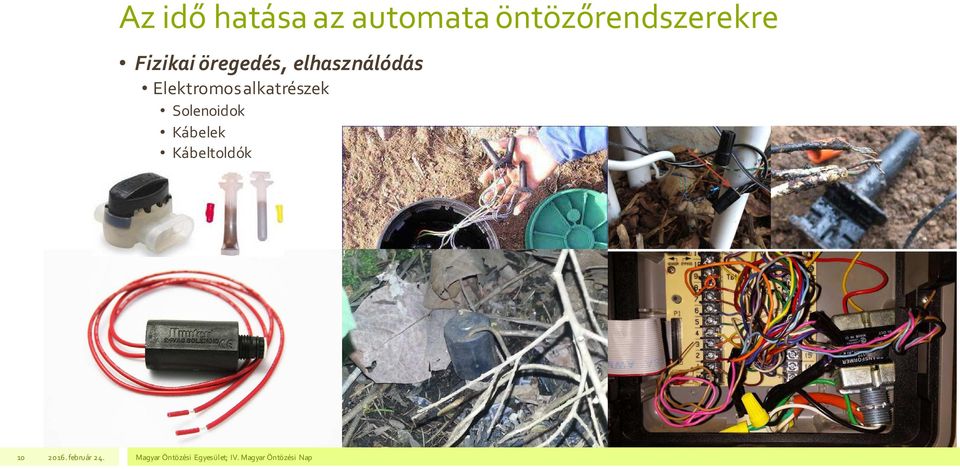

10 Az idő hatása az automata öntözőrendszerekre Fizikai öregedés, elhasználódás Elektromos alkatrészek Solenoidok Kábelek Kábeltoldók 10

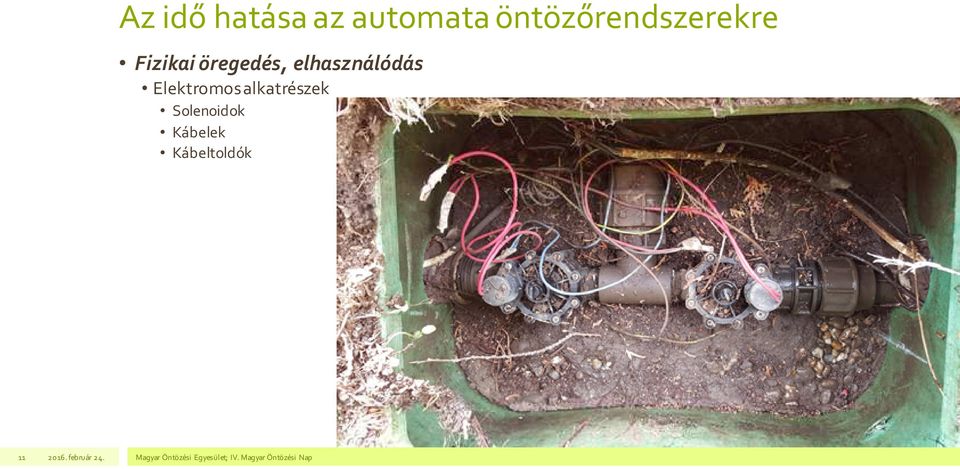

11 Az idő hatása az automata öntözőrendszerekre Fizikai öregedés, elhasználódás Elektromos alkatrészek Solenoidok Kábelek Kábeltoldók 11

12 Az idő hatása az automata öntözőrendszerekre Fizikai öregedés, elhasználódás Elektromos alkatrészek Solenoidok Kábelek Kábeltoldók 12

13 Az idő hatása az automata öntözőrendszerekre Fizikai öregedés, elhasználódás Elektromos alkatrészek Solenoidok Kábelek Kábeltoldók 13

14 Az idő hatása az automata öntözőrendszerekre Elavulás Mechanikai kopás Sérülések 14

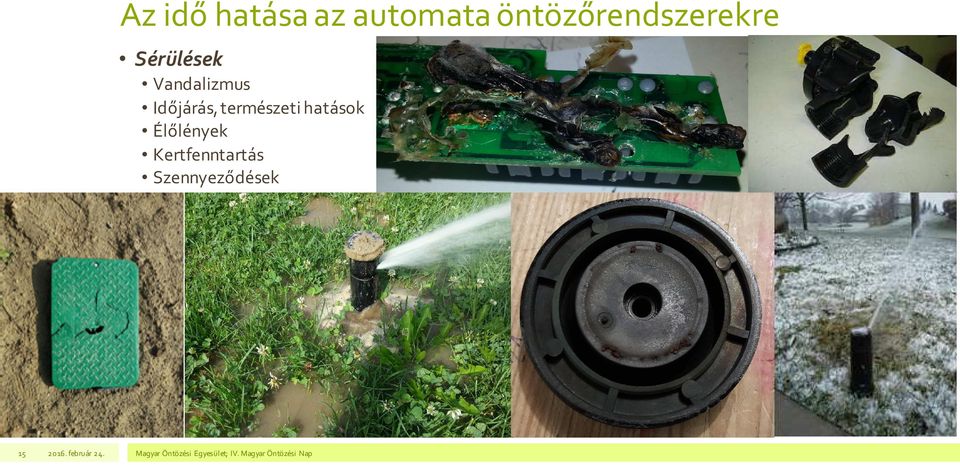

15 Az idő hatása az automata öntözőrendszerekre Sérülések Vandalizmus Időjárás, természeti hatások Élőlények Kertfenntartás Szennyeződések 15

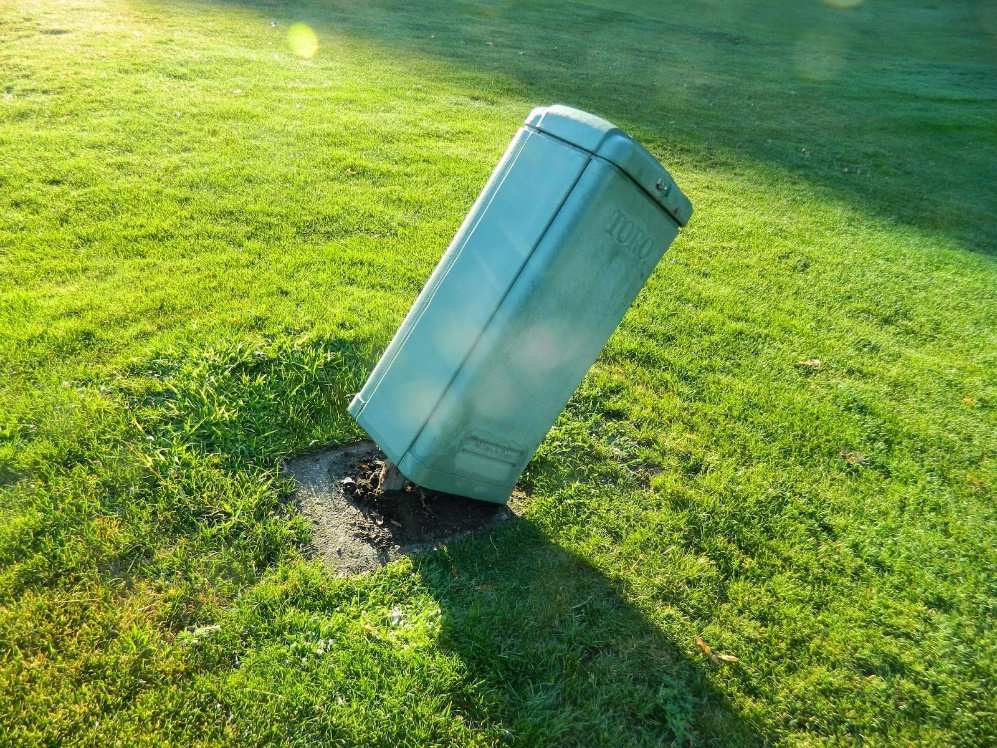

16 Az idő hatása az automata öntözőrendszerekre Sérülések Vandalizmus 16

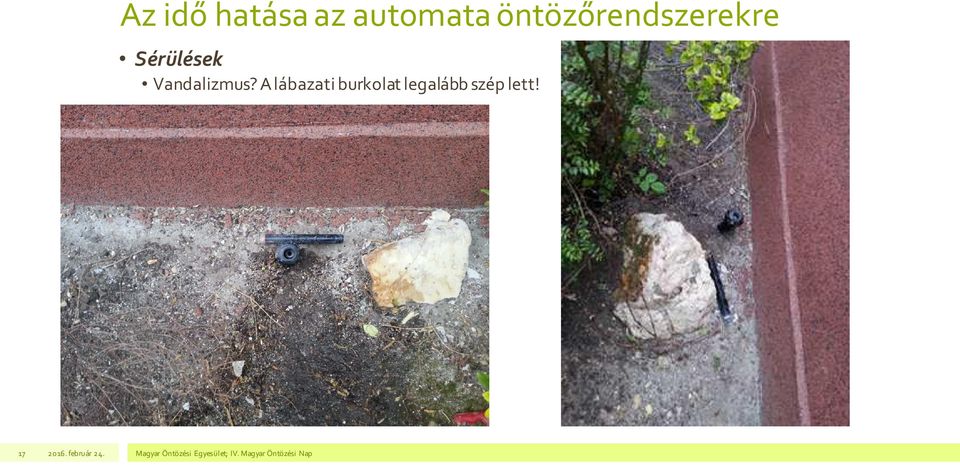

17 Az idő hatása az automata öntözőrendszerekre Sérülések Vandalizmus? A lábazati burkolat legalább szép lett! 17

18 Az idő hatása az automata öntözőrendszerekre Sérülések Időjárás, természeti hatások 18

19 Az idő hatása az automata öntözőrendszerekre Sérülések Élőlények 19

20 Az idő hatása az automata öntözőrendszerekre Sérülések Élőlények 20

21 Az idő hatása az automata öntözőrendszerekre július 22. Lábléc szövegének helye

22 Az idő hatása az automata öntözőrendszerekre Sérülések Élőlények 22

23 Az idő hatása az automata öntözőrendszerekre Sérülések Élőlények 23

24 Az idő hatása az automata öntözőrendszerekre Sérülések Kertfenntartás 24

25 Az idő hatása az automata öntözőrendszerekre Sérülések Kertfenntartás február 24. Magyar Öntözési Egyesület; IV. Magyar Öntözési Nap

26 Az idő hatása az automata öntözőrendszerekre Sérülések Kertfenntartás 26

27 Az idő hatása az automata öntözőrendszerekre Sérülések Kertfenntartás 27

28 Az idő hatása az automata öntözőrendszerekre Sérülések Szennyeződések 28

29 Az idő hatása az automata öntözőrendszerekre Sérülések Szennyeződések 29

30 Az idő hatása az automata öntözőrendszerekre Sérülések Szennyeződések 30

31 Az idő hatása az automata öntözőrendszerekre Sérülések Szennyeződések 31

32 Használt Öntözőrendszerek Üzemeltetése 32

Mi is tudunk olcsó öntözőrendszert építeni, de valóban ezt szeretné a megrendelő? És mi?

33 Használt Öntözőrendszerek Üzemeltetése Mit kapunk örökségül az előző szakembertől? Miért úgy épült meg az öntözőrendszer, ahogy? Hozzá nem értés, vagy pénzügyi kényszer? Mi is tudunk olcsó öntözőrendszert építeni, de valóban ezt szeretné a megrendelő? És mi? (Hírnév) Szakmai oktatás színvonala? Öntözős szakemberek képzése Végfelhasználók felvilágosítása 33

34 Használt Öntözőrendszerek Üzemeltetése Mi alapján állítjuk be a vezérlő automatika programját? Spray átlag 44mm/h négyszögkötésben 6 perc alatt 4mm Rotator/Rotary 11mm/h 21perc alatt 4mm Rotoros Hogyan lett fúvókázva? 34

35 A legkevesebb, amit meg kellene tennünk Megvalósulási terv bekérése 35

36 A legkevesebb, amit meg kellene tennünk Szűrő (amennyiben van) tisztítása 36

37 37

38 A legkevesebb, amit meg kellene tennünk Osztó szerelvények és mágnesszelepek ellenőrzése Szivárgás keresése Kábelkötések ellenőrzése Osztódoboz kitakarítása 38

39 39

40 40

41 41

42 42

43 43

44 44

45 július 22. Lábléc szövegének helye

46 A legkevesebb, amit meg kellene tennünk 46

47 A legkevesebb, amit meg kellene tennünk 47

48 48

49 A legkevesebb, amit meg kellene tennünk Vezérlő automatika ellenőrzése Pontos idő beállítása Program áttekintése Kézi programindítás 49

50 A legkevesebb, amit meg kellene tennünk Szórófejek és egyéb vízkijuttató eszközök ellenőrzése Hiányosságok keresése Szórási irányok ellenőrzése és beállítása Rotoros szórófejeknél fúvóka ellenőrzés, majd ez alapján a programozás felülvizsgálata 50

51 51

52 52

53 53

54 54

55 55

56 56

57 A rendszeres karbantartás hatása az öntözőrendszer élettartamára és üzemeltetési költségére 57

58 Mi határozza meg egy öntözőrendszer élettartamát? Tervezés Kivitelezés Felhasznált anyagok minősége Üzemidő Zöldfelület használatának intenzitása és fenntartásának minősége Karbantartás gyakorisága és alapossága 58

59 A rendszeres karbantartás hatása az öntözőrendszer élettartamára és üzemeltetési költségére. Április közepétől október végéig (+20 C), 26 hét, heti 3.5 alkalommal történő öntözés, összesen 91 alkalom. Hiba leírása Vízhozam többlet Vízhozam többlet Vízhozam többlet évente Futási idő alkalmanként (perc)öntözés hetente Esemény/év (l/min) hetente (liter) (liter) Sérült szárnyvezeték Eresztő nyaktömítés Sérült csepegtető cső Sérült vagy hiányzó szórófej Tehát: a rossz tervezés és a hibás kivitelezés nagyobb károkat tud okozni, mint az öntözőrendszer öregedése, illetve az idővel a 1000 m^2 terület öntözése, napi 6mm átlag vízkijuttatással számolva Becsült hatása a Teljes öntözés vízkijuttatása Elpazarolt vízmennyiség/év Hiba leírása (liter) Esemény/hét Esemény/év rendszert érő külső behatások! (liter) Ködölés (túl magas nyomás) 10% Nem függőleges szórófejek 5% Túlöntözés (vízelfolyás) 15% Nem összeillő fúvókák vagy szórófejek 4%

60 Összegzés Az öregedés az öntözőrendszereknél sem kerülhető el, de gondos tervezéssel, és megfelelően ütemezett karbantartással újra és újra meghosszabbíthatjuk egy automata öntözőrendszer élettartamát, vagy akár újabb, nagyobb tudású, korszerűbb alkatrészek beépítésével a hatékonyságát, illetve gazdaságosságát is növelhetjük. 60

61 Az Öntözőrendszerek Öregedése Köszönöm a figyelmet.
