C - capacity R - rezisztív L - induktív C - kapacitív % % % 0-10 % % brick walls. téglafal

Átírás

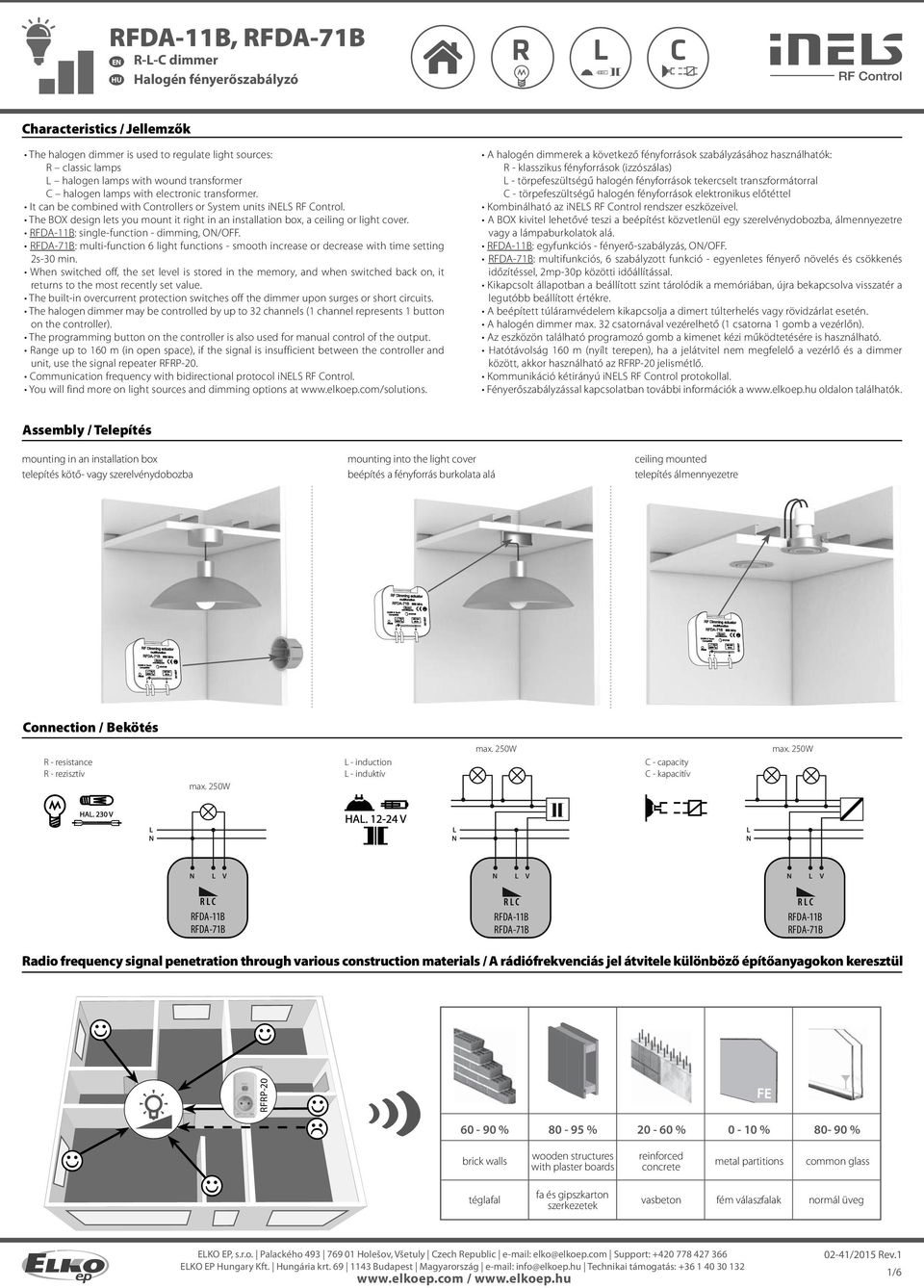

1 RFDA-B, RFDA-7B E R--C dimmer Characteristics / Jellemzők The halogen dimmer is used to regulate light sources: R classic lamps halogen lamps with wound transformer C halogen lamps with electronic transformer. It can be combined with Controllers or System units ies RF Control. The BOX design lets you mount it right in an installation box, a ceiling or light cover. RFDA-B: single-function - dimming, O/OFF. RFDA-7B: multi-function 6 light functions - smooth increase or decrease with time setting s-0 min. When switched off, the set level is stored in the memory, and when switched back on, it returns to the most recently set value. The built-in overcurrent protection switches off the dimmer upon surges or short circuits. The halogen dimmer may be controlled by up to channels ( channel represents button on the controller). The programming button on the controller is also used for manual control of the output. Range up to 60 m (in open space), if the signal is insufficient between the controller and unit, use the signal repeater RFRP-0. Communication frequency with bidirectional protocol ies RF Control. You will find more on light sources and dimming options at A halogén dimmerek a következő fényforrások szabályzásához használhatók: R - klasszikus fényforrások (izzószálas) - törpefeszültségű halogén fényforrások tekercselt transzformátorral C - törpefeszültségű halogén fényforrások elektronikus előtéttel Kombinálható az ies RF Control rendszer eszközeivel. A BOX kivitel lehetővé teszi a beépítést közvetlenül egy szerelvénydobozba, álmennyezetre vagy a lámpaburkolatok alá. RFDA-B: egyfunkciós - fényerő-szabályzás, O/OFF. RFDA-7B: multifunkciós, 6 szabályzott funkció - egyenletes fényerő növelés és csökkenés időzítéssel, mp-0p közötti időállítással. Kikapcsolt állapotban a beállított szint tárolódik a memóriában, újra bekapcsolva visszatér a legutóbb beállított értékre. A beépített túláramvédelem kikapcsolja a dimert túlterhelés vagy rövidzárlat esetén. A halogén dimmer max. csatornával vezérelhető ( csatorna gomb a vezérlőn). Az eszközön található programozó gomb a kimenet kézi működtetésére is használható. Hatótávolság 60 m (nyílt terepen), ha a jelátvitel nem megfelelő a vezérlő és a dimmer között, akkor használható az RFRP-0 jelismétlő. Kommunikáció kétirányú ies RF Control protokollal. Fényerőszabályzással kapcsolatban további információk a oldalon találhatók. Assembly / Telepítés mounting in an installation box mounting into the light cover ceiling mounted telepítés kötő- vagy szerelvénydobozba beépítés a fényforrás burkolata alá telepítés álmennyezetre Connection / Bekötés max. 50W R - resistance - induction C - capacity R - rezisztív - induktív C - kapacitív max. 50W max. 50W V V V RFDA-B RFDA-7B RFDA-B RFDA-7B RFDA-B RFDA-7B Radio frequency signal penetration through various construction materials / A rádiófrekvenciás jel átvitele különböző építőanyagokon keresztül RFRP % % 0-60 % 0-0 % % brick walls téglafal wooden structures with plaster boards fa és gipszkarton szerkezetek reinforced concrete metal partitions common glass vasbeton fém válaszfalak normál üveg EKO EP, s.r.o. Palackého Holešov, Všetuly Czech Republic elko@elkoep.com Support: EKO EP Hungary Kft. Hungária krt Budapest Magyarország info@elkoep.hu Technikai támogatás: /05 Rev. /6

2 RFDA-B, RFDA-7B E R--C dimmer Indication, manual control / Visszajelzés, kézi vezérlés button / PROG gomb ED ED STATUS - indication of the device status. Manual control is performed by pressing the PROG button for less than s. Programming is performed by pressing the PROG button for more than s. STATUS ED - jelzi az eszköz állapotát. Kézi vezérlés a PROG gomb mp-nél rövidebb idejű megnyomásával. Programozás a PROG gomb mp-nél hosszabb idejű megnyomásával (< 5 mp). RFDA-B Functions and programming with RF transmitters / Funkciók és az RF adókkal párosítása ight scene function / Fényjelenet funkció Description of light scene / A fényjelenet funkció működése a) By pressing the programmed button for less than 0.5 s, the light illuminates, by pressing the assigned button, it goes out. a) A világítás bekapcsolásához nyomja meg a bekapcsolásra programozott (felső) gombot 0.5 mp-nél rövidebb ideig, kikapcsoláshoz pedig az automatikusan hozzárendelt (alsó) gombot. b) A fényerő beállításához tartsa nyomva a beprogramozott gombot 0.5 mp-nél hosszabban. A gomb elengedésekor a fény intenzitása a memóriában tárolódik. Rövid gombnyomással ki- majd bekapcsolva a világítást, erre a tárolt fényerősségre kapcsol be. c) A fényerő mindig újra állítható a vezérlő beprogramozott gombjának hosszú megnyomásával. Az aktor a tápfeszültség kikapcsolása után is tárolja a fényerősség szintet. PROG > s Press of programming button on actuator RFDA- B for second will activate actuator RFDA-B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-B Ezzel belép az RFDA-B A on press the of RF your transmitter selected assigns button the light scene function. The second position of the control "switch off" is assigned automatically (for 4-button in the same half of the RF transmitter). A "fényjelenet" funkció hozzárendeléséhez nyomja meg az RF vezérlő kiválasztott gombját. A "kikapcsolás" funkció a vezérlő másik gombjához automatikusan hozzárendelődik. (A 4-gombos vezérlő egyik fele.) PROG <s on actuator RFDA-B shorter then second will finish meg az RFDA-B aktor PROG gombját mp-nél rövidebb RFDA-7B Functions and programming with RF transmitters / Funkciók és az RF adók párosítása ight scene function / Fényjelenet. funkció Description of light scene / A fényjelenet. funkció működése a) By pressing the programmed button for less than 0.5 s, the light illuminates; it goes out by pressing again. a) A világítás be- vagy kikapcsolásához nyomja meg a beprogramozott gombot 0.5 mp-nél rövidebb ideig. b) A fényerő beállításához tartsa nyomva a beprogramozott gombot 0.5 mpnél hosszabban. A gomb elengedésekor a fény intenzitása a memóriában tárolódik. Rövid gombnyomással ki- majd bekapcsolva a világítás erre a tárolt fényerősségre áll be. c) A fényerő bármikor újra állítható a vezérlő beprogramozott gombjának hosszú megnyomásával. Az aktor a tápfeszültség kikapcsolása után is tárolja a fényerősség szintet. PROG > s on actuator RFDA-7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B A press of your selected button on the RF transmitter assigns the function light scene. A fényjelenet. funkció egyszer a távirányítón kiválasztott gombot. PROG <s on actuator RFDA-7B shorter then second will finish programming mode, ED switches off. meg az RFDA-7B aktor PROG gombját mp-nél rövidebb EKO EP, s.r.o. Palackého Holešov, Všetuly Czech Republic elko@elkoep.com Support: EKO EP Hungary Kft. Hungária krt Budapest Magyarország info@elkoep.hu Technikai támogatás: /05 Rev. /6

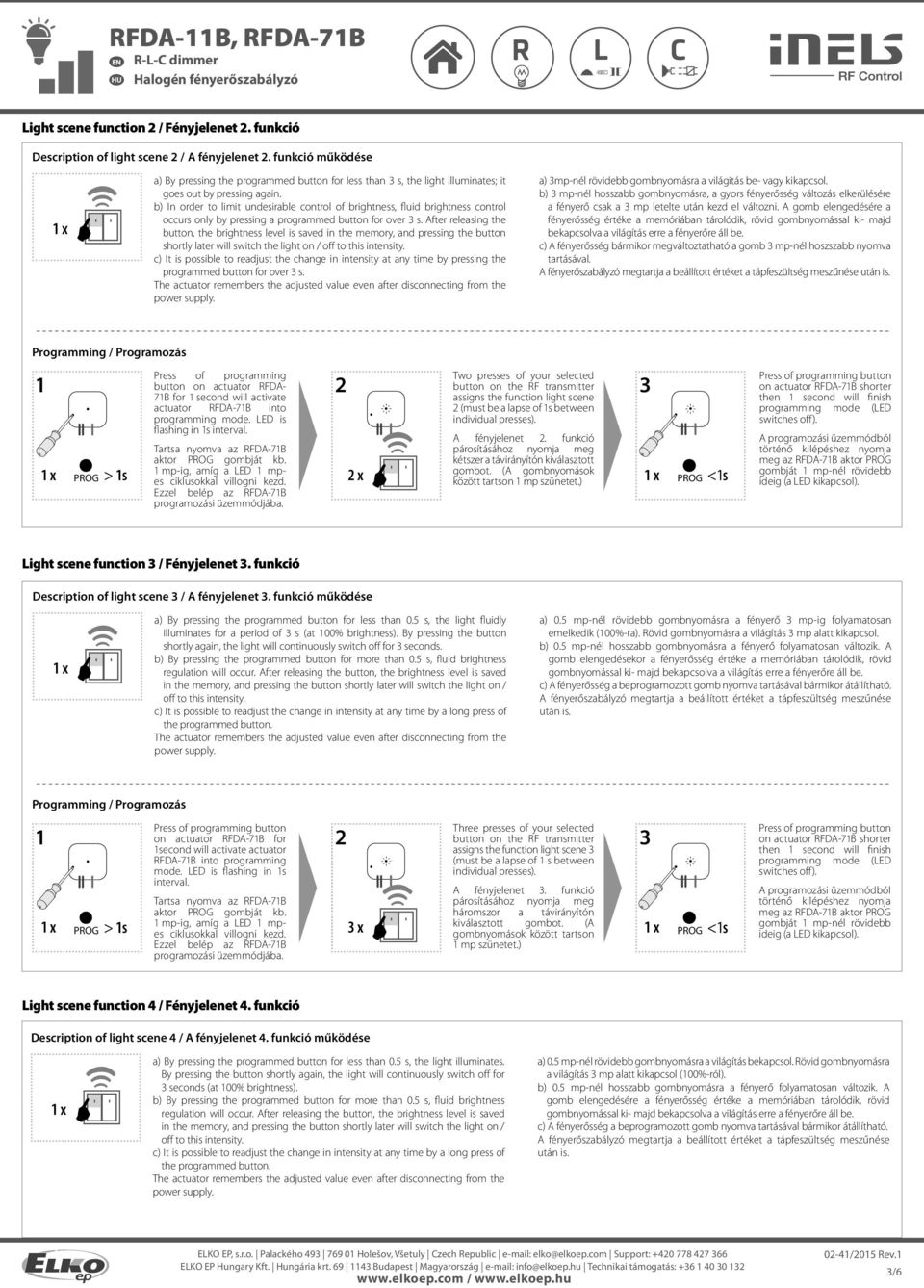

3 RFDA-B, RFDA-7B E R--C dimmer ight scene function / Fényjelenet. funkció Description of light scene / A fényjelenet. funkció működése a) By pressing the programmed button for less than s, the light illuminates; it goes out by pressing again. b) In order to limit undesirable control of brightness, fluid brightness control occurs only by pressing a programmed button for over s. After releasing the button, the brightness level is saved in the memory, and pressing the button shortly later will switch the light on / c) It is possible to readjust the change in intensity at any time by pressing the programmed button for over s. a) mp-nél rövidebb gombnyomásra a világítás be- vagy kikapcsol. b) mp-nél hosszabb gombnyomásra, a gyors fényerősség változás elkerülésére a fényerő csak a mp letelte után kezd el változni. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomással ki- majd bekapcsolva a világítás erre a fényerőre áll be. c) A fényerősség bármikor megváltoztatható a gomb mp-nél hoszszabb nyomva tartásával. A fényerőszabályzó megtartja a beállított értéket a tápfeszültség meszűnése után is. PROG > s Press of programming button on actuator RFDA- 7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B x Two presses of your selected assigns the function light scene (must be a lapse of s between A fényjelenet. funkció kétszer a távirányítón kiválasztott gombot. (A gombnyomások között tartson mp szünetet.) PROG <s on actuator RFDA-7B shorter then second will finish meg az RFDA-7B aktor PROG gombját mp-nél rövidebb ight scene function / Fényjelenet. funkció Description of light scene / A fényjelenet. funkció működése a) By pressing the programmed button for less than 0.5 s, the light fluidly illuminates for a period of s (at 00% brightness). By pressing the button shortly again, the light will continuously switch off for seconds. a) 0.5 mp-nél rövidebb gombnyomásra a fényerő mp-ig folyamatosan emelkedik (00%-ra). Rövid gombnyomásra a világítás mp alatt kikapcsol. b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb elengedésekor a fényerősség értéke a memóriában tárolódik, rövid gombnyomással ki- majd bekapcsolva a világítás erre a fényerőre áll be. c) A fényerősség a beprogramozott gomb nyomva tartásával bármikor átállítható. A fényerőszabályzó megtartja a beállított értéket a tápfeszültség meszűnése után is. PROG > s on actuator RFDA-7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B x Three presses of your selected assigns the function light scene (must be a lapse of s between A fényjelenet. funkció háromszor a távirányítón kiválasztott gombot. (A gombnyomások között tartson mp szünetet.) PROG <s on actuator RFDA-7B shorter then second will finish meg az RFDA-7B aktor PROG gombját mp-nél rövidebb ight scene function 4 / Fényjelenet 4. funkció Description of light scene 4 / A fényjelenet 4. funkció működése a) By pressing the programmed button for less than 0.5 s, the light illuminates. By pressing the button shortly again, the light will continuously switch off for seconds (at 00% brightness). a) 0.5 mp-nél rövidebb gombnyomásra a világítás bekapcsol. Rövid gombnyomásra a világítás mp alatt kikapcsol (00%-ról). b) 0.5 mp-nél hosszabb gombnyomásra a fényerő folyamatosan változik. A gomb elengedésére a fényerősség értéke a memóriában tárolódik, rövid gombnyomással ki- majd bekapcsolva a világítás erre a fényerőre áll be. c) A fényerősség a beprogramozott gomb nyomva tartásával bármikor átállítható. A fényerőszabályzó megtartja a beállított értéket a tápfeszültség meszűnése után is. EKO EP, s.r.o. Palackého Holešov, Všetuly Czech Republic elko@elkoep.com Support: EKO EP Hungary Kft. Hungária krt Budapest Magyarország info@elkoep.hu Technikai támogatás: /05 Rev. /6

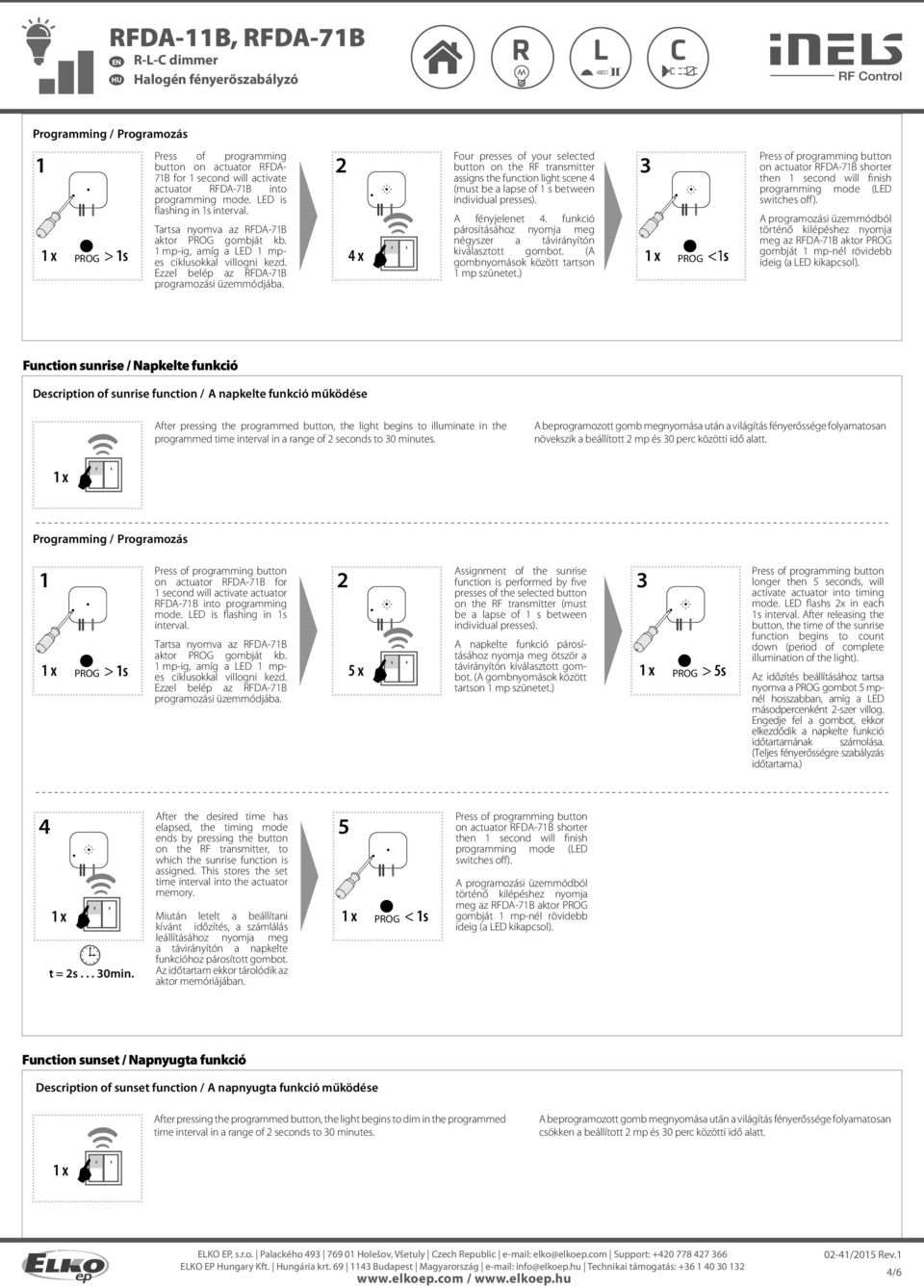

4 RFDA-B, RFDA-7B E R--C dimmer PROG > s Press of programming button on actuator RFDA- 7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B 4 x Four presses of your selected assigns the function light scene 4 (must be a lapse of s between A fényjelenet 4. funkció négyszer a távirányítón kiválasztott gombot. (A gombnyomások között tartson mp szünetet.) PROG <s on actuator RFDA-7B shorter then second will finish meg az RFDA-7B aktor PROG gombját mp-nél rövidebb Function sunrise / apkelte funkció Description of sunrise function / A napkelte funkció működése After pressing the programmed button, the light begins to illuminate in the programmed time interval in a range of seconds to 0 minutes. A beprogramozott gomb megnyomása után a világítás fényerőssége folyamatosan növekszik a beállított mp és 0 perc közötti idő alatt. PROG > s on actuator RFDA-7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B 5 x Assignment of the sunrise function is performed by five presses of the selected button on the RF transmitter (must be a lapse of s between A napkelte funkció párosításához nyomja meg ötször a távirányítón kiválasztott gombot. (A gombnyomások között tartson mp szünetet.) PROG > 5s longer then 5 seconds, will activate actuator into timing mode. ED flashs x in each s After releasing the button, the time of the sunrise function begins to count down (period of complete illumination of the light). Az időzítés beállításához tartsa nyomva a PROG gombot 5 mpnél hosszabban, amíg a ED másodpercenként -szer villog. Engedje fel a gombot, ekkor elkezdődik a napkelte funkció időtartamának számolása. (Teljes fényerősségre szabályzás időtartama.) 4 t = s... 0min. After the desired time has elapsed, the timing mode ends by pressing the button on the RF transmitter, to which the sunrise function is assigned. This stores the set time interval into the actuator memory. Miután letelt a beállítani kívánt időzítés, a számlálás leállításához nyomja meg a távirányítón a napkelte funkcióhoz párosított gombot. Az időtartam ekkor tárolódik az aktor memóriájában. 5 PROG < s on actuator RFDA-7B shorter then second will finish meg az RFDA-7B aktor PROG gombját mp-nél rövidebb Function sunset / apnyugta funkció Description of sunset function / A napnyugta funkció működése After pressing the programmed button, the light begins to dim in the programmed time interval in a range of seconds to 0 minutes. A beprogramozott gomb megnyomása után a világítás fényerőssége folyamatosan csökken a beállított mp és 0 perc közötti idő alatt. EKO EP, s.r.o. Palackého Holešov, Všetuly Czech Republic elko@elkoep.com Support: EKO EP Hungary Kft. Hungária krt Budapest Magyarország info@elkoep.hu Technikai támogatás: /05 Rev. 4/6

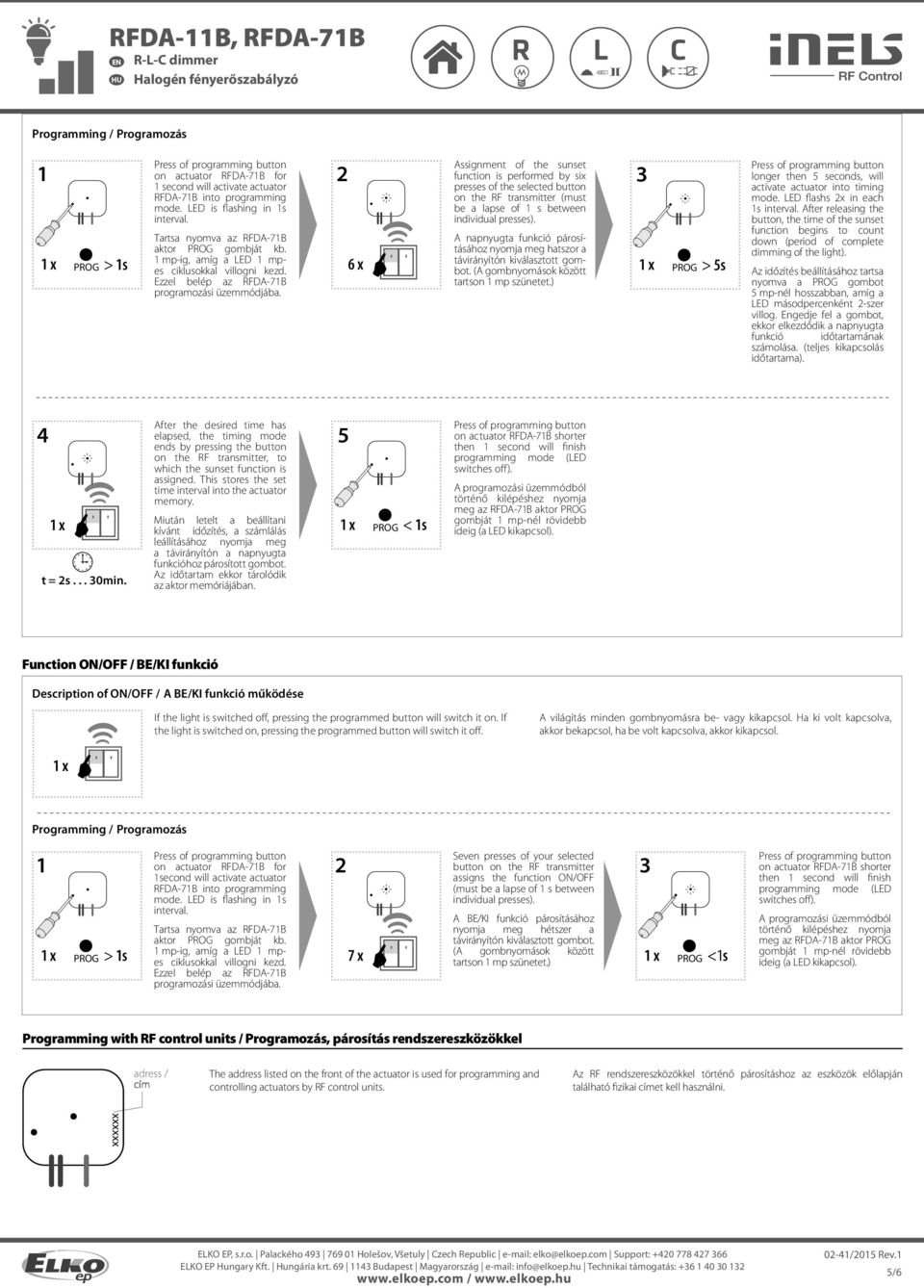

5 RFDA-B, RFDA-7B E R--C dimmer PROG > s on actuator RFDA-7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B 6 x Assignment of the sunset function is performed by six presses of the selected button on the RF transmitter (must be a lapse of s between A napnyugta funkció párosításához nyomja meg hatszor a távirányítón kiválasztott gombot. (A gombnyomások között tartson mp szünetet.) PROG > 5s longer then 5 seconds, will activate actuator into timing mode. ED flashs x in each s After releasing the button, the time of the sunset function begins to count down (period of complete dimming of the light). Az időzítés beállításához tartsa nyomva a PROG gombot 5 mp-nél hosszabban, amíg a ED másodpercenként -szer villog. Engedje fel a gombot, ekkor elkezdődik a napnyugta funkció időtartamának számolása. (teljes kikapcsolás időtartama). 4 t = s... 0min. After the desired time has elapsed, the timing mode ends by pressing the button on the RF transmitter, to which the sunset function is assigned. This stores the set time interval into the actuator memory. Miután letelt a beállítani kívánt időzítés, a számlálás leállításához nyomja meg a távirányítón a napnyugta funkcióhoz párosított gombot. Az időtartam ekkor tárolódik az aktor memóriájában. 5 PROG < s on actuator RFDA-7B shorter then second will finish meg az RFDA-7B aktor PROG gombját mp-nél rövidebb Function O/OFF / BE/KI funkció Description of O/OFF / A BE/KI funkció működése If the light is switched off, pressing the programmed button will switch it on. If the light is switched on, pressing the programmed button will switch it off. A világítás minden gombnyomásra be- vagy kikapcsol. Ha ki volt kapcsolva, akkor bekapcsol, ha be volt kapcsolva, akkor kikapcsol. PROG > s on actuator RFDA-7B for second will activate actuator RFDA-7B into programming mode. ED is flashing in s Tartsa nyomva az RFDA-7B Ezzel belép az RFDA-7B 7 x Seven presses of your selected assigns the function O/OFF (must be a lapse of s between A BE/KI funkció párosításához nyomja meg hétszer a távirányítón kiválasztott gombot. (A gombnyomások között tartson mp szünetet.) PROG <s on actuator RFDA-7B shorter then second will finish meg az RFDA-7B aktor PROG gombját mp-nél rövidebb Programming with RF control units / Programozás, párosítás rendszereszközökkel adress / The address listed on the front of the actuator is used for programming and controlling actuators by RF control units. Az RF rendszereszközökkel történő párosításhoz az eszközök előlapján található fizikai címet kell használni. xxxxxx EKO EP, s.r.o. Palackého Holešov, Všetuly Czech Republic elko@elkoep.com Support: EKO EP Hungary Kft. Hungária krt Budapest Magyarország info@elkoep.hu Technikai támogatás: /05 Rev. 5/6

6 RFDA-B, RFDA-7B E R--C dimmer Delete actuator / Párosítások törlése Deleting one position of the transmitter / Egy adóegység párosításának törlése PROG > 5s By pressing the programming button on the actuator for 5 seconds, deletion of one transmitter activates. The ED flashes in an interval of s. Pressing the required button on the transmitter deletes it from the actuator's memory. The ED goes out and the actuator returns to operating mode. Tartsa nyomva az RFDA-B (7B) PROG gombját 5 mp-ig. A ED mp-es időközönként villog. Egy adócsatorna párosításának memóriából történő törléséhez nyomja meg a törölni kívánt gombot a távirányítón. A ED kialszik és az eszköz normál üzemmódba áll vissza. Deleting the entire memory / A memória teljes törlése PROG > 8s By pressing the programming button on the actuator for 8 seconds, deletion occurs of the actuator's entire memory. The ED flashes three times and goes out, then again flashes three times and goes out. The actuator goes into the programming mode, the ED flashes in 0.5s intervals (max. 4 min.). You can return to the operating mode by pressing the Prog button for less than s. A teljes memóriatartalom törléséhez tartsa nyomva az RFDA-B (7B) PROG gombját 8 mp-ig. A ED háromszor villog, kikapcsol, majd ismét háromszor villog és kikapcsol. Az eszköz ezután programozási üzemmódba áll és a ED 0.5 mpes ütemben villog (max. 4 perc). A normál üzemmódba történő visszaálláshoz nyomja meg a PROG gombot. Technical parameters / Technikai paraméterek Warning Supply voltage: Apparent input: Dissipated power: Supply voltage tolerance: Connection: Output Resistance load: Capacity load: Inductive load: Control RF, by command from transmitter: Manual control: Range in free space: Other data Operating temperature: Operating position: Mounting: Protection: Overvoltage category: Contamination degree: Terminals (CY wire, cross-section): ength of terminals: Dimensions: Weight: Related standards: Tápfeszültség: A látszólagos teljesítmény: Meddő teljesítmény: Tápfeszültség tűrése: Csatlakozás: Kimenet Rezisztív terhelés: Kapacitív terhelés: Induktív terhelés: Vezérlés RF átvitel frekvenciája: Kézi vezérlés: Hatótávolság nyílt terepen: További információk Üzemi hőmérséklet: Működési pozíció: Beépítés: Védettség: Túlfeszültség kategória: Szennyezettségi fok: Csatlakozás (CY vezeték keresztm.): Csatlakozás hossza: Méretek: Tömeg: Vonatkozó szabványok: Attention: The minimum distance between the controller (system unit) and the actuator must not be less than one centimeter. Between the individual commands must be an interval of at least s. Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Installation and connection can be carried out only by a person with adequate professional qualification upon understanding this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regulations, norms, directives and professional, and export regulations for working with electrical devices. Do not touch parts of the device that are energized life threat. Due to transmissivity of RF signal, observe correct location of RF components in a building where the installation is taking place. RF Control is designated only for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into metal switchboards and into plastic switchboards with metal door transmissivity of RF signal is then impossible. RF Control is not recommended for pulleys etc. radiofrequency signal can be shielded by an obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control. 0 V AC / 50 Hz 0 V AC / 60 Hz 8. VA / cos φ = W +0/ -5 % conductors, including neutral / -vezetékes, UÁVA 50 VA 50 VA 50 VA 50 VA 50 VA 50 VA 868 MHz, 95 MHz, 96 MHz PROG (O/OFF) up to 60 m / 60 m-ig C any / tetszőleges free at lead-in wires / szabadon a bekötővezetékekkel IP0 III. x 0.75 mm 90 mm 49 x 49 x mm 40 g E 60669, E 000, E 0489 R&TTE Directive, Order. o 46/000 Coll. (Directive 999/EC) / E 60669, E 00 0, E irányelv RTTE, Vč.46/000Sb (irányelv 999/ES) Figyelem: A vezérlő (központi egység) és a működtető egység közötti minimum távolság nem lehet kevesebb, mint egy centiméter. Az egyes parancsok között legalább mp időköznek kell lennie. Figyelmeztetés A tájékoztató útmutatást ad az ezközök üzembehelyezéséről és beállítási lehetőségeiről. A felszerelést és az üzembehelyezést csak olyan személy végezheti, aki rendelkezik a megfelelő ismeretekkel és tisztában van az eszközök működésével, funkcióival, valamint az útmutató adataival. Ha az eszköz bármilyen okból megsérült, eldeformálódott, hiányos, vagy hibásan működik, ne szerelje fel és ne használja azt, juttassa vissza a vásárlás helyére. Az eszköz élettartamának lejártakor gondoskodjon annak környezetvédelmi szempontból megfelelő elhelyezéséről. Csak feszültségmentes állapotban szereljen és a vezetékeket stabilan kösse be. Feszültség alatt lévő részeket érinteni életveszélyes. A vezérlőjel átvitele rádiófrekvencián történik (RF), ezért szükséges az eszközök megfelelő elhelyezését biztosítani az épületben történő felszereléskor. Az RF átvitel minősége, a jel erőssége függ az RF eszközök környezetében felhasznált anyagoktól és az eszközök elhelyezési módjától. e használja erős rádiófrekvenciás zavarforrások közelében. Csak beltéri alkalmazások esetében használhatók, nem alkalmazhatók kültéren, vagy magas páratartalmú környezetben. Kerülje a fém kapcsolószekrénybe, vagy fémajtós kapcsolószekrénybe történő felszerelését, mert a fém felületek gátolják a rádióhullámok terjedését. Az RF rendszer használata nem ajánlott olyan területeken, ahol a rádiófrekvenciás átvitel gátolt, vagy ahol interferenciák léphetnek fel. Az RF Control használata nem ajánlott olyan eszközök vezérlésére, melyek kockázatot jelentenek az élet és a vezérelt eszközök épsége szempontjából, mint pl. szivattyúk, elektromos melegítők temosztát nélkül, liftek, felvonók, stb. - a rádiófrekvenciás jel terjedésének akadályozása, leárnyékolása, a külső zavarok vagy pl. az adók elemének lemerülése meghiúsíthatja a vezérlést. EKO EP, s.r.o. Palackého Holešov, Všetuly Czech Republic elko@elkoep.com Support: EKO EP Hungary Kft. Hungária krt Budapest Magyarország info@elkoep.hu Technikai támogatás: /05 Rev. 6/6
