1 Egy különleges gázvezeték kivitelezése ISD-DUNAFERR ZRt.-nél. DUNAFERR, Meleghengermű kamragáz vezeték máj. okt.

2 Az előadás főbb gondolatai A létesítmény építtetőjének, üzemeltetőjének műszaki biztonsági követelményei, építéstechnikai feltételei. Tervezés, hatósági engedélyezés. A gázvezetékrendszer létesítésének folyamata. - terület előkészítés - tartószerkezetek előgyártása, helyszíni szerelése - csőszerelés - nyomáspróba, üzembe helyezés Használatbavétel. Összesítve, miért is ez egy különleges gázvezeték??

A gázvezetékrendszer létesítésének folyamata.

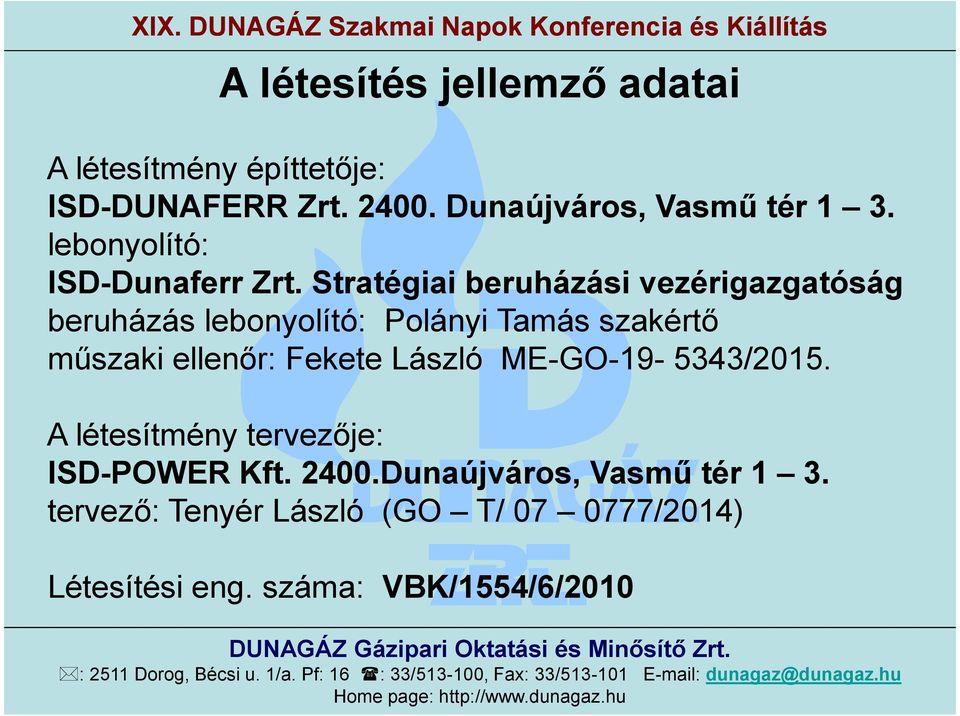

3 A létesítés jellemző adatai A létesítmény építtetője: ISD-DUNAFERR Zrt Dunaújváros, Vasmű tér 1 3. lebonyolító: ISD-Dunaferr Zrt. Stratégiai beruházási vezérigazgatóság beruházás lebonyolító: Polányi Tamás szakértő műszaki ellenőr: Fekete László ME-GO /2015. A létesítmény tervezője: ISD-POWER Kft Dunaújváros, Vasmű tér 1 3. tervező: Tenyér László (GO T/ /2014) Létesítési eng. száma: VBK/1554/6/2010

Stratégiai beruházási vezérigazgatóság beruházás lebonyolító: Polányi Tamás szakértő műszaki ellenőr:

4 A létesítés jellemző adatai A létesítmény kivitelezője: HUNGARO INVEST Kft Budapest, Gervay u. 107/B. felelős műszaki vezető: Varga József (MV GO/A / /2014) Főbb műszaki jellemzők: a vezeték átmérője: DN 1000 DN 800 DN 600 DN150(kondenz) DN 700 építési hossza (m): anyaga: KO 35Ti, Wr St. 37 tervezési nyomás: 0,17 bar üzemnyomás: 0,12 bar Használatbavételi eng. száma: VBK/4436/6/2010

felelős műszaki vezető: Varga József (MV GO/A / 20 50307/2014) Főbb műszaki jellemzők: a vezeték átmérője:

5 Csomópont

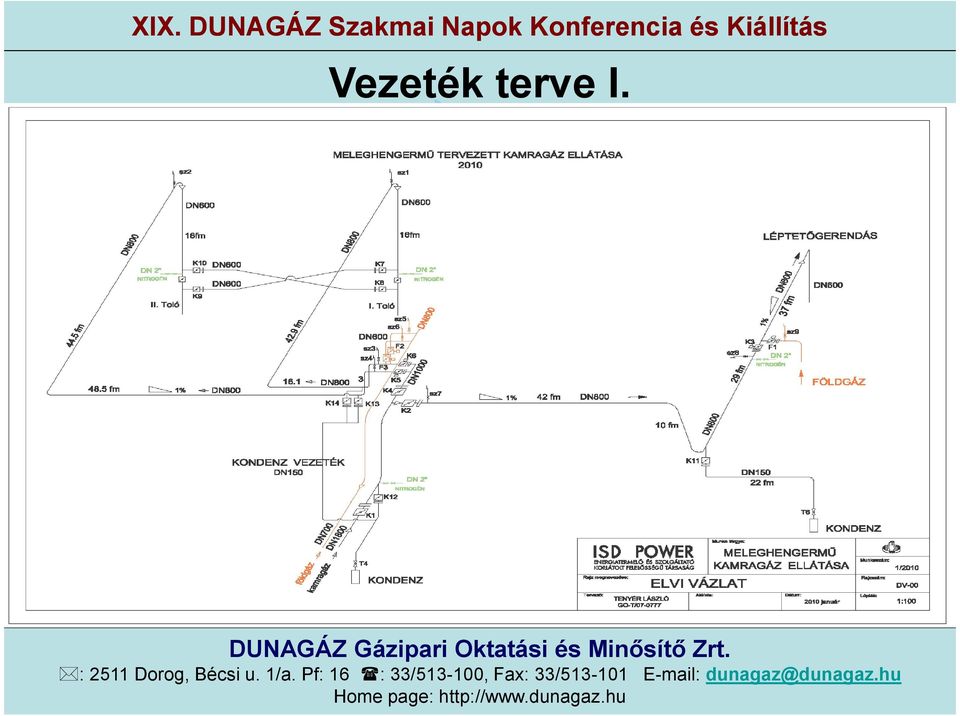

6 Vezeték terve I.

7 Vezeték terve II.

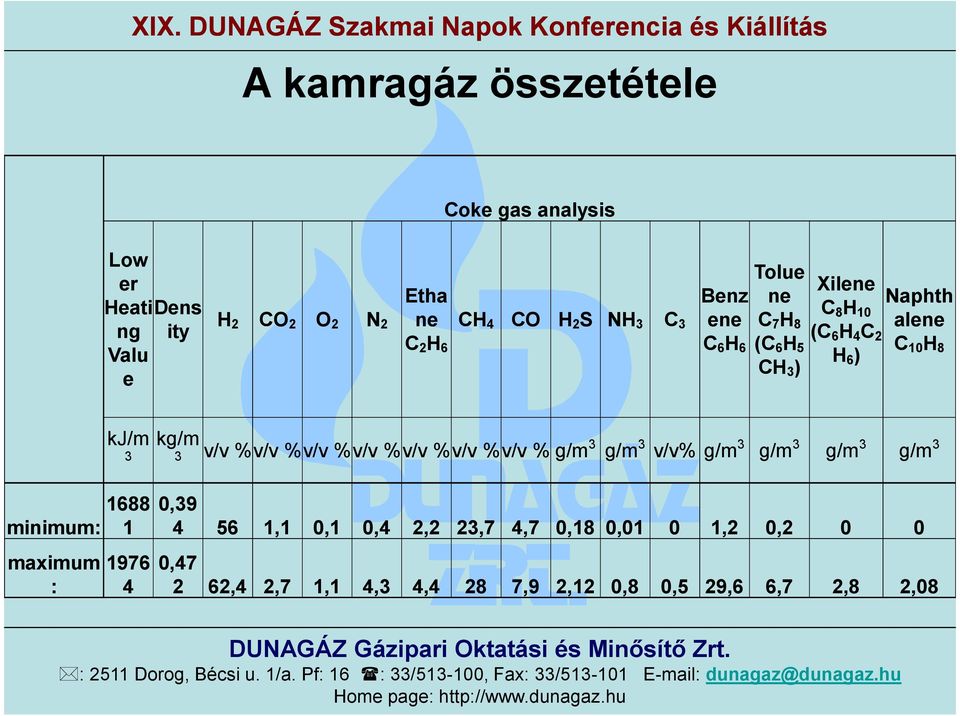

8 A kamragáz összetétele Coke gas analysis Low er Heati ng Valu e Dens ity Etha H 2 CO 2 O 2 N 2 ne CH 4 CO H 2 S NH 3 C 3 C 2 H 6 Benz ene C 6 H 6 Tolue ne C 7 H 8 (C 6 H 5 CH 3 ) Xilene C 8 H 10 (C 6 H 4 C 2 H 6 ) Naphth alene C 10 H 8 minimum: maximum : kj/m kg/m 3 v/v %v/v %v/v %v/v %v/v %v/v %v/v % g/m 3 g/m 3 v/v% g/m 3 g/m 3 g/m 3 g/m 3 0, ,1 0,1 0,4 2,2 23,7 4,7 0,18 0,01 0 1,2 0, , ,4 2,7 1,1 4,3 4,4 28 7,9 2,12 0,8 0,5 29,6 6,7 2,8 2,08

minimum: maximum : kj/m 3 1688 1 1976 4 kg/m 3 v/v %v/v %v/v %v/v %v/v %v/v %v/v % g/m 3 g/m 3 v/v% g/m 3 g/m 3 g/m 3

9 A kamragáz vezeték meglévő I.

10 A kamragáz vezeték meglévő II.

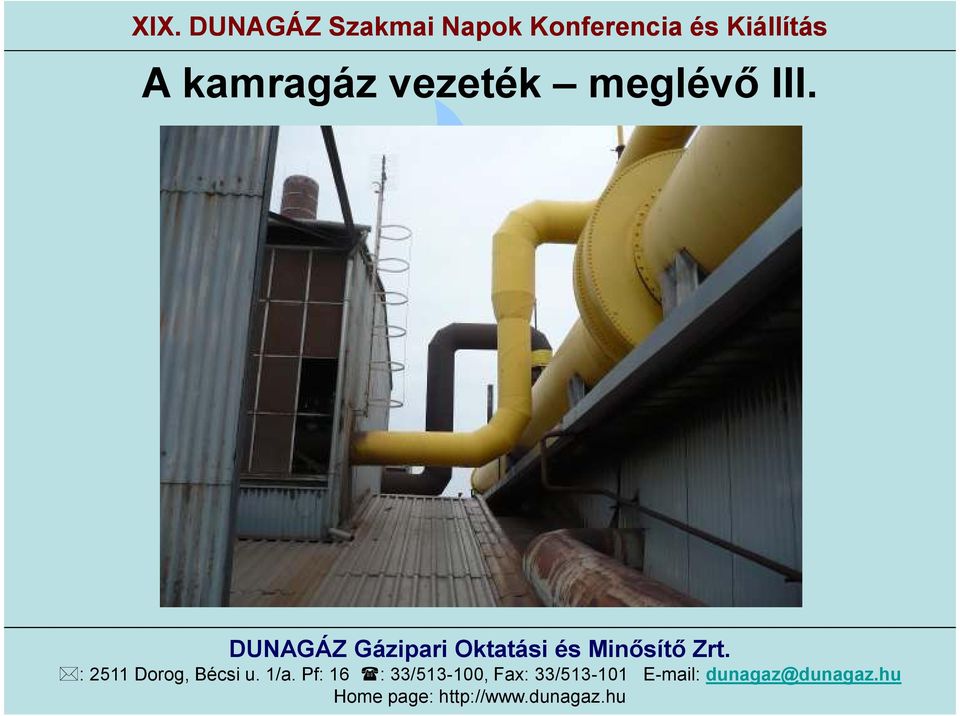

11 A kamragáz vezeték meglévő III.

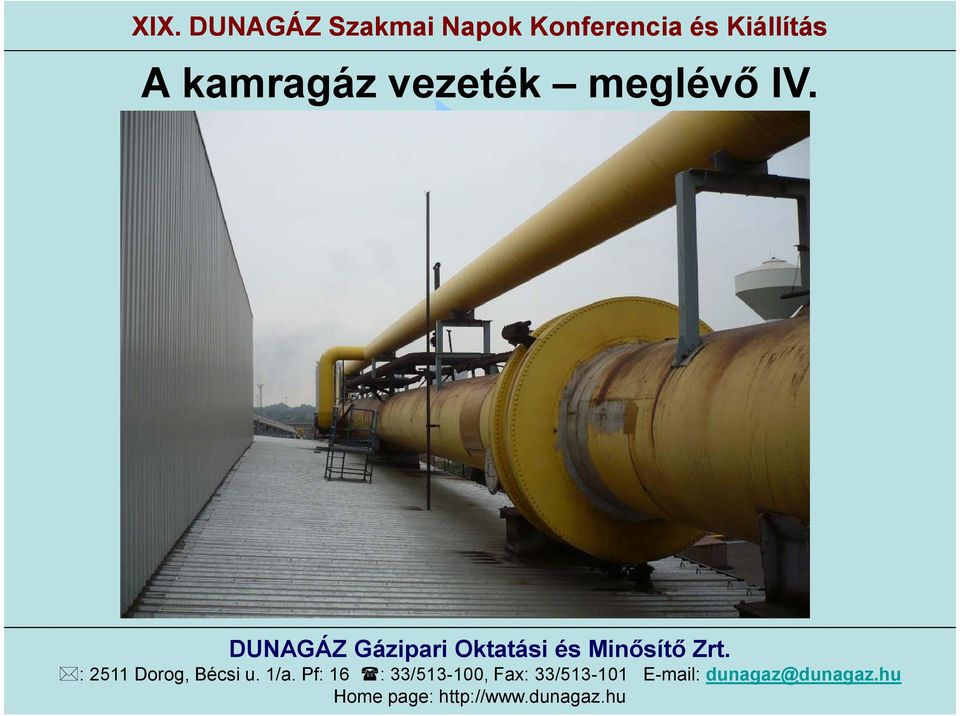

12 A kamragáz vezeték meglévő IV.

13 A kamragáz vezeték meglévő V.

14 A kamragáz vezeték meglévő VI.

15 A kamragáz vezeték meglévő VII.

16 A kamragáz vezeték meglévő VIII.

17 A kamragáz vezeték meglévő IX.

18 A kamragáz vezeték meglévő X.

19 A kamragáz vezeték meglévő XI.

20 A kamragáz vezeték meglévő XII.

21 A kamragáz vezeték építés I.

22 A kamragáz vezeték építés II.

23 A kamragáz vezeték építés III.

24 A kamragáz vezeték építés IV.

25 A kamragáz vezeték építés V.

26 A kamragáz vezeték építés VI.

27 A kamragáz vezeték építés VII.

28 A kamragáz vezeték építés VIII.

29 A kamragáz vezeték építés IX.

30 A kamragáz vezeték építés X.

31 A kamragáz vezeték építés XI.

32 Tartozási terv

33 Hegesztési varrattérkép

34 Pillangószelep

35 Pillangószelep beépítés

36 A kész létesítmény I.

37 A kész létesítmény II.

38 A kész létesítmény III.

39 A kész létesítmény IV.

40 A kész létesítmény V.

41 Köszönöm megtisztelő figyelmüket!
