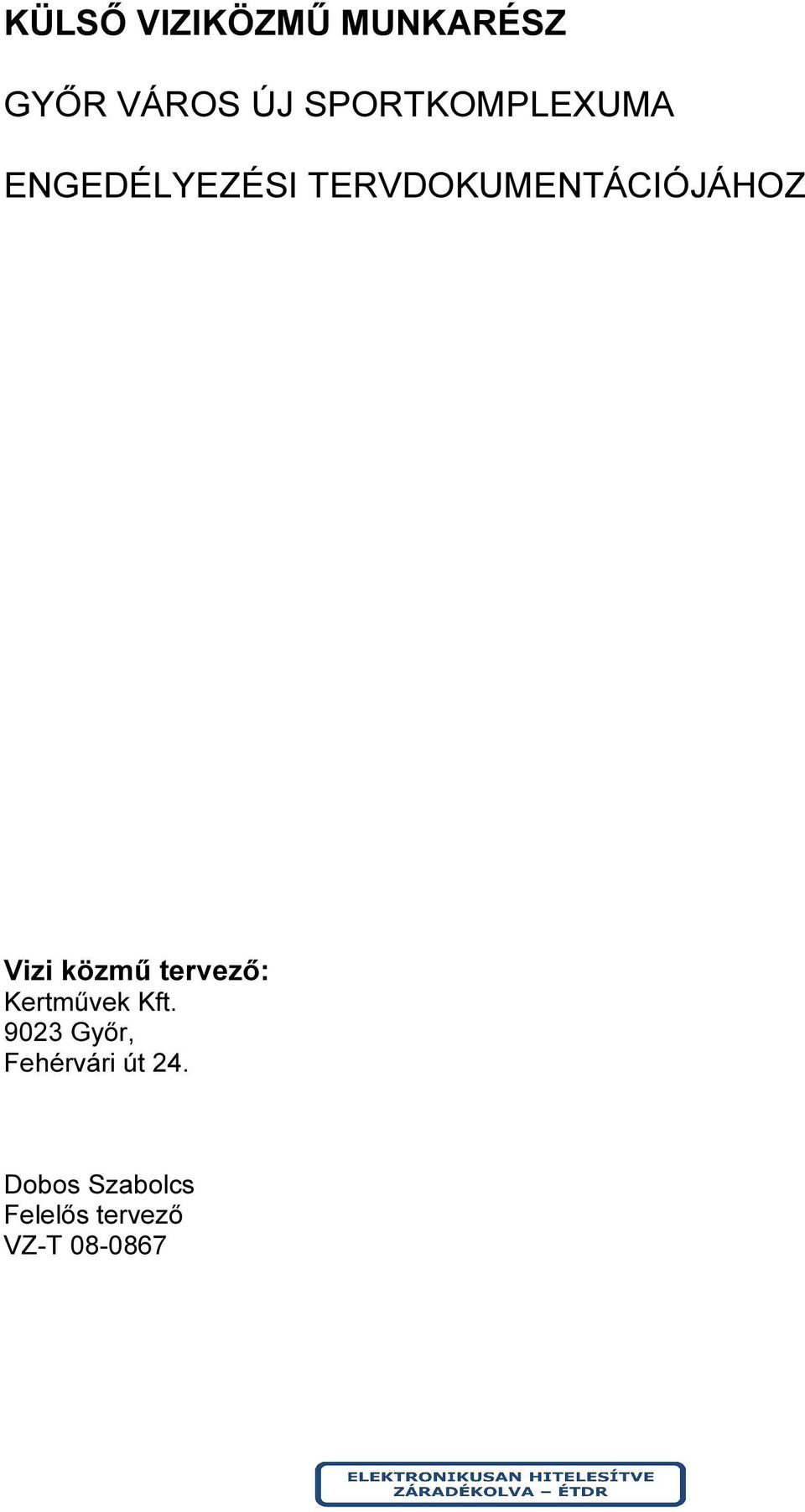

1 KÜLSŐ VIZIKÖZMŰ MUNKARÉSZ GYŐR VÁROS ÚJ SPORTKOMPLEXUMA ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓJÁHOZ Vizi közmű tervező: Kertművek Kft Győr, Fehérvári út 24. Dobos Szabolcs Felelős tervező VZ-T

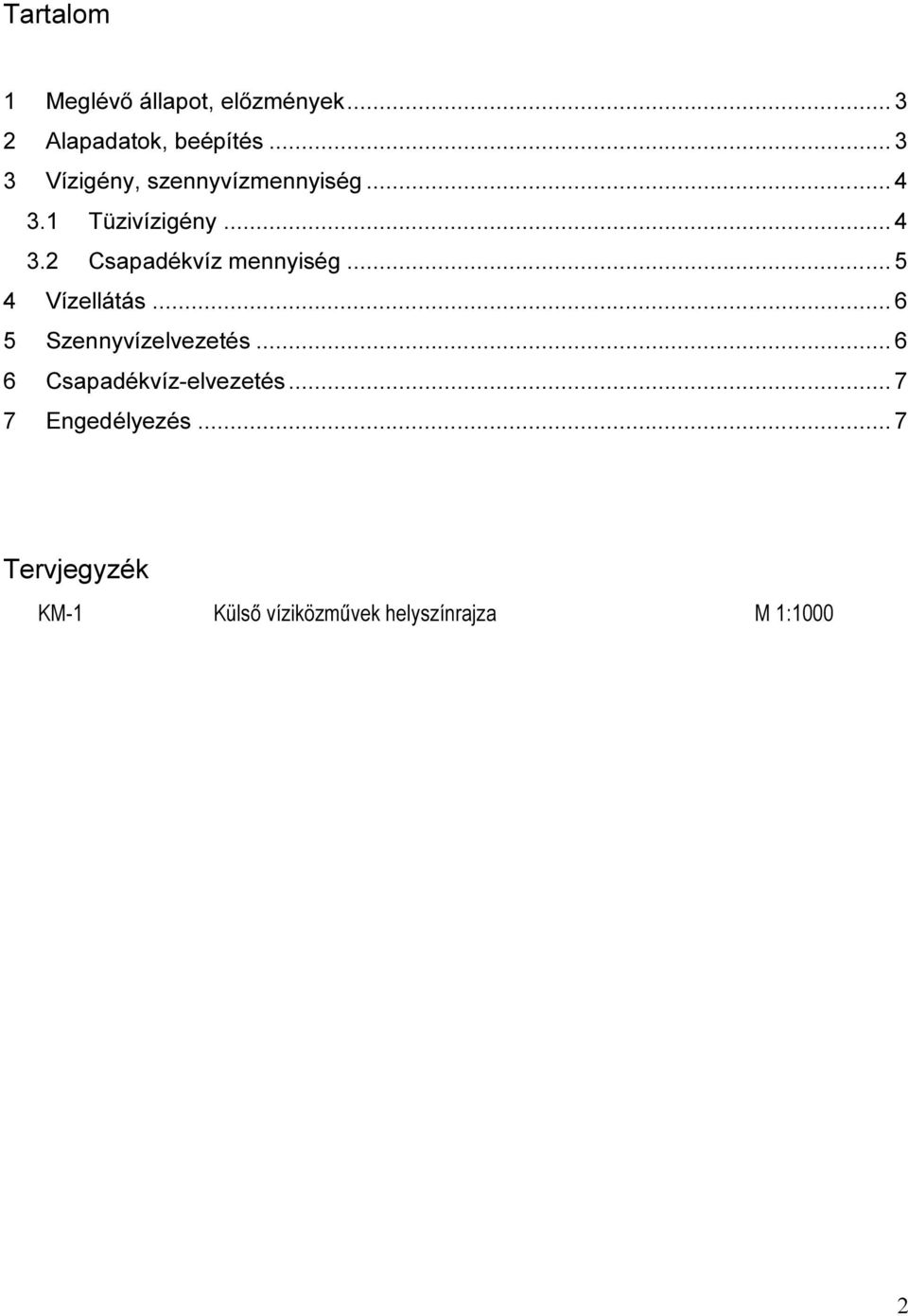

2 Tartalom 1 Meglévő állapot, előzmények Alapadatok, beépítés Vízigény, szennyvízmennyiség Tüzivízigény Csapadékvíz mennyiség Vízellátás Szennyvízelvezetés Csapadékvíz-elvezetés Engedélyezés... 7 Tervjegyzék KM-1 Külső víziközművek helyszínrajza M 1:1000 2

.. 5 4 Vízellátás... 6 5 Szennyvízelvezetés... 6 6 Csapadékvíz-elvezetés.

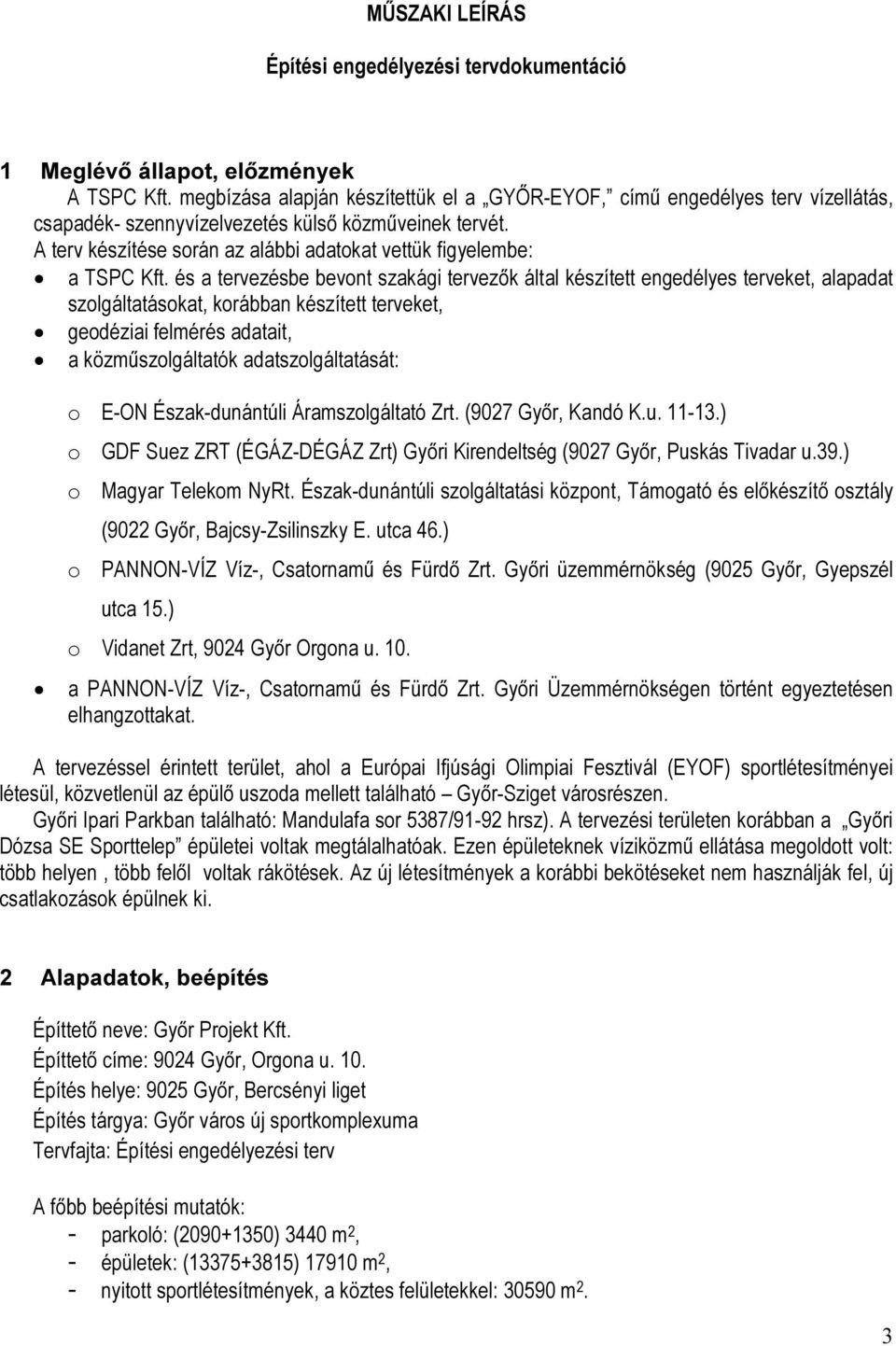

3 MŰSZAKI LEÍRÁS Építési engedélyezési tervdokumentáció 1 Meglévő állapot, előzmények A TSPC Kft. megbízása alapján készítettük el a GYŐR-EYOF, című engedélyes terv vízellátás, csapadék- szennyvízelvezetés külső közműveinek tervét. A terv készítése során az alábbi adatokat vettük figyelembe: a TSPC Kft. és a tervezésbe bevont szakági tervezők által készített engedélyes terveket, alapadat szolgáltatásokat, korábban készített terveket, geodéziai felmérés adatait, a közműszolgáltatók adatszolgáltatását: o E-ON Észak-dunántúli Áramszolgáltató Zrt. (9027 Győr, Kandó K.u ) o GDF Suez ZRT (ÉGÁZ-DÉGÁZ Zrt) Győri Kirendeltség (9027 Győr, Puskás Tivadar u.39.) o Magyar Telekom NyRt. Észak-dunántúli szolgáltatási központ, Támogató és előkészítő osztály (9022 Győr, Bajcsy-Zsilinszky E. utca 46.) o PANNON-VÍZ Víz-, Csatornamű és Fürdő Zrt. Győri üzemmérnökség (9025 Győr, Gyepszél utca 15.) o Vidanet Zrt, 9024 Győr Orgona u. 10. a PANNON-VÍZ Víz-, Csatornamű és Fürdő Zrt. Győri Üzemmérnökségen történt egyeztetésen elhangzottakat. A tervezéssel érintett terület, ahol a Európai Ifjúsági Olimpiai Fesztivál (EYOF) sportlétesítményei létesül, közvetlenül az épülő uszoda mellett található Győr-Sziget városrészen. Győri Ipari Parkban található: Mandulafa sor 5387/91-92 hrsz). A tervezési területen korábban a Győri Dózsa SE Sporttelep épületei voltak megtálalhatóak. Ezen épületeknek víziközmű ellátása megoldott volt: több helyen, több felől voltak rákötések. Az új létesítmények a korábbi bekötéseket nem használják fel, új csatlakozások épülnek ki. 2 Alapadatok, beépítés Építtető neve: Győr Projekt Kft. Építtető címe: 9024 Győr, Orgona u. 10. Építés helye: 9025 Győr, Bercsényi liget Építés tárgya: Győr város új sportkomplexuma Tervfajta: Építési engedélyezési terv A főbb beépítési mutatók: - parkoló: ( ) 3440 m 2, - épületek: ( ) m 2, - nyitott sportlétesítmények, a köztes felületekkel: m 2. 3

A terv készítése során az alábbi adatokat vettük figyelembe: a TSPC Kft.

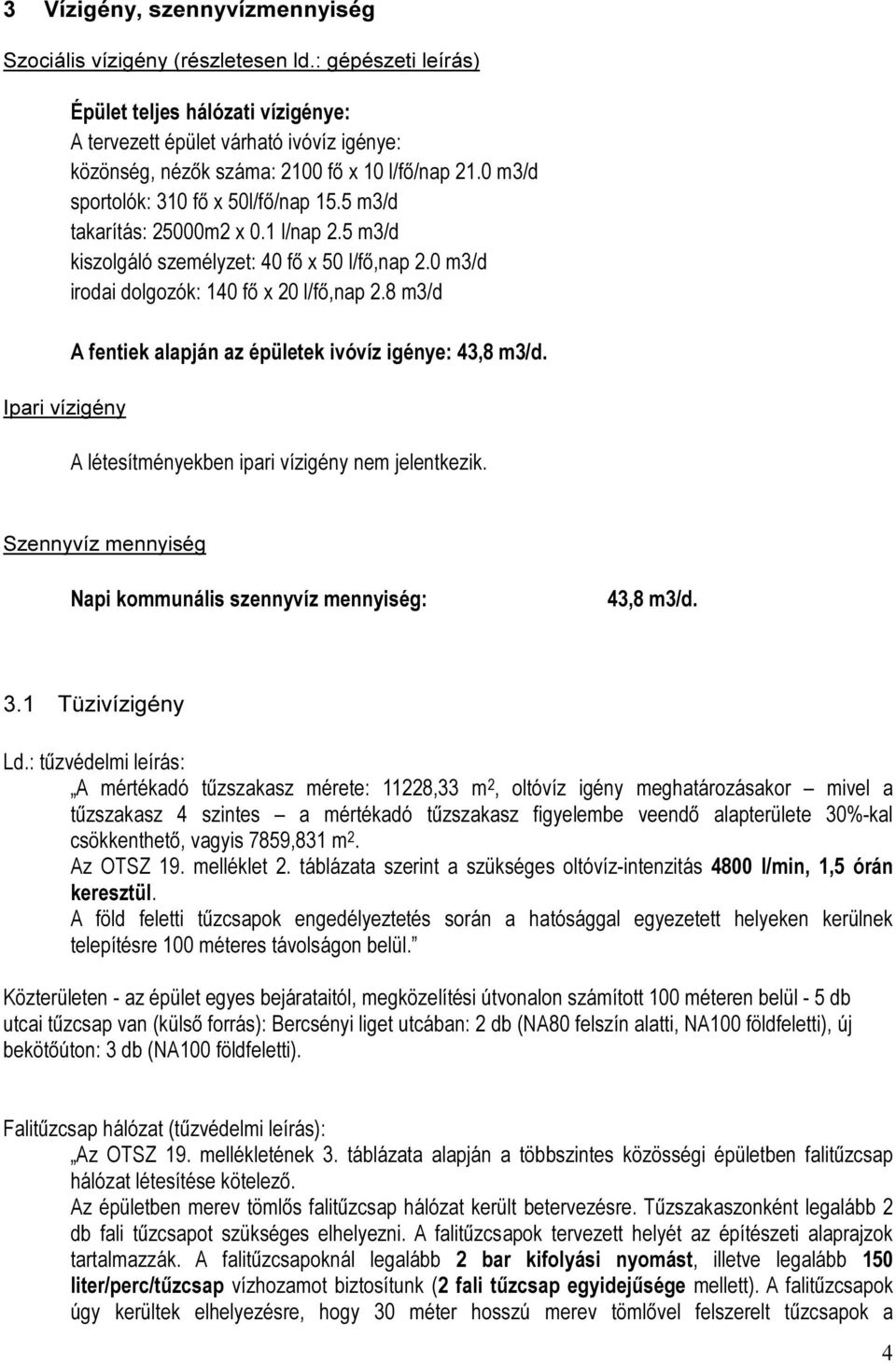

4 3 Vízigény, szennyvízmennyiség Szociális vízigény (részletesen ld.: gépészeti leírás) Ipari vízigény Épület teljes hálózati vízigénye: A tervezett épület várható ivóvíz igénye: közönség, nézők száma: 2100 fő x 10 l/fő/nap 21.0 m3/d sportolók: 310 fő x 50l/fő/nap 15.5 m3/d takarítás: 25000m2 x 0.1 l/nap 2.5 m3/d kiszolgáló személyzet: 40 fő x 50 l/fő,nap 2.0 m3/d irodai dolgozók: 140 fő x 20 l/fő,nap 2.8 m3/d A fentiek alapján az épületek ivóvíz igénye: 43,8 m3/d. A létesítményekben ipari vízigény nem jelentkezik. Szennyvíz mennyiség Napi kommunális szennyvíz mennyiség: 43,8 m3/d. 3.1 Tüzivízigény Ld.: tűzvédelmi leírás: A mértékadó tűzszakasz mérete: 11228,33 m 2, oltóvíz igény meghatározásakor mivel a tűzszakasz 4 szintes a mértékadó tűzszakasz figyelembe veendő alapterülete 30%-kal csökkenthető, vagyis 7859,831 m 2. Az OTSZ 19. melléklet 2. táblázata szerint a szükséges oltóvíz-intenzitás 4800 l/min, 1,5 órán keresztül. A föld feletti tűzcsapok engedélyeztetés során a hatósággal egyezetett helyeken kerülnek telepítésre 100 méteres távolságon belül. Közterületen - az épület egyes bejárataitól, megközelítési útvonalon számított 100 méteren belül - 5 db utcai tűzcsap van (külső forrás): Bercsényi liget utcában: 2 db (NA80 felszín alatti, NA100 földfeletti), új bekötőúton: 3 db (NA100 földfeletti). Falitűzcsap hálózat (tűzvédelmi leírás): Az OTSZ 19. mellékletének 3. táblázata alapján a többszintes közösségi épületben falitűzcsap hálózat létesítése kötelező. Az épületben merev tömlős falitűzcsap hálózat került betervezésre. Tűzszakaszonként legalább 2 db fali tűzcsapot szükséges elhelyezni. A falitűzcsapok tervezett helyét az építészeti alaprajzok tartalmazzák. A falitűzcsapoknál legalább 2 bar kifolyási nyomást, illetve legalább 150 liter/perc/tűzcsap vízhozamot biztosítunk (2 fali tűzcsap egyidejűsége mellett). A falitűzcsapok úgy kerültek elhelyezésre, hogy 30 méter hosszú merev tömlővel felszerelt tűzcsapok a 4

5 m3/d takarítás: 25000m2 x 0.1 l/nap 2.5 m3/d kiszolgáló személyzet: 40 fő x 50 l/fő,nap 2.0 m3/d irodai dolgozók: 140 fő x 20 l/fő,nap 2.

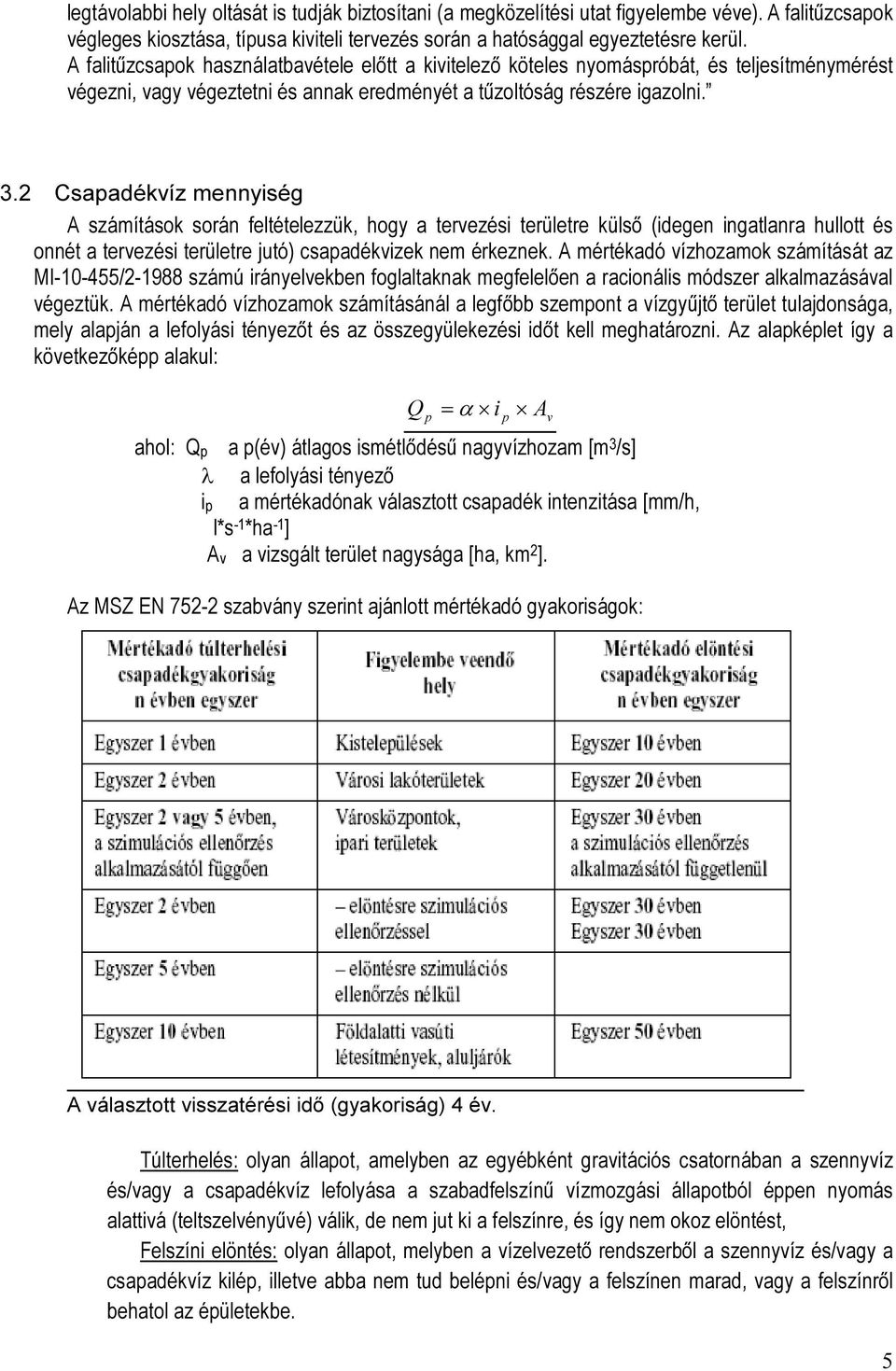

5 legtávolabbi hely oltását is tudják biztosítani (a megközelítési utat figyelembe véve). A falitűzcsapok végleges kiosztása, típusa kiviteli tervezés során a hatósággal egyeztetésre kerül. A falitűzcsapok használatbavétele előtt a kivitelező köteles nyomáspróbát, és teljesítménymérést végezni, vagy végeztetni és annak eredményét a tűzoltóság részére igazolni. 3.2 Csapadékvíz mennyiség A számítások során feltételezzük, hogy a tervezési területre külső (idegen ingatlanra hullott és onnét a tervezési területre jutó) csapadékvizek nem érkeznek. A mértékadó vízhozamok számítását az MI / számú irányelvekben foglaltaknak megfelelően a racionális módszer alkalmazásával végeztük. A mértékadó vízhozamok számításánál a legfőbb szempont a vízgyűjtő terület tulajdonsága, mely alapján a lefolyási tényezőt és az összegyülekezési időt kell meghatározni. Az alapképlet így a következőképp alakul: Q = α i A ahol: Qp a p(év) átlagos ismétlődésű nagyvízhozam [m 3 /s] λ a lefolyási tényező ip a mértékadónak választott csapadék intenzitása [mm/h, l*s -1 *ha -1 ] Av a vizsgált terület nagysága [ha, km 2 ]. Az MSZ EN szabvány szerint ajánlott mértékadó gyakoriságok: p p v A választott visszatérési idő (gyakoriság) 4 év. Túlterhelés: olyan állapot, amelyben az egyébként gravitációs csatornában a szennyvíz és/vagy a csapadékvíz lefolyása a szabadfelszínű vízmozgási állapotból éppen nyomás alattivá (teltszelvényűvé) válik, de nem jut ki a felszínre, és így nem okoz elöntést, Felszíni elöntés: olyan állapot, melyben a vízelvezető rendszerből a szennyvíz és/vagy a csapadékvíz kilép, illetve abba nem tud belépni és/vagy a felszínen marad, vagy a felszínről behatol az épületekbe. 5

2 Csapadékvíz mennyiség A számítások során feltételezzük, hogy a tervezési területre külső (idegen ingatlanra hullott és onnét a tervezési területre jutó) csapadékvizek nem érkeznek.

6 A választott visszatérési idő (gyakoriság) 4 év. Ez megfelel a 4 évenkénti egyszeri túlterhelésnek és 20 évenként egyszeri elöntésnek. Az összefoglaló csapadékmennyiség számítás eredményi az alábbiak szerint: Területek vízgyűjtő lehetárolás szerint lefolyási felület rész terület lefolyási tényező [m 2 ] [λ] épületek (tető) burkolt út (parkolók) nyitott sportlétesítmények összesen: α = = 0.73 súlyozott Ebből a mértékadó, négyéves gyakoriságú csapadékból keletkező vízhozam és vízmennyiség (10 min. összegyülekezési idővel számolva): Q = 4 É m 3 /s. V = m 3. É A fentebbi mennyiségből az útfelületre (~3440m 2 ) jutó mértékadó hozam: Q 4É = m 3 /s (63 l/s). 4 Vízellátás A sportlétesítmények kommunális és belső tűzivíz ellátását az új bekötőúton kiépített d225pe vezetéken létesített d160pe meglévő leágazásról lehet megoldani. A tervezett bekötés a leágazástól indulva d160 PE vezeték (NA150). A vízmérő helyen MOM NA100-as nagyvízmérő kerül beépítésre visszacsapóval. A vízmérő akna 1.50x1.00m belméretben, és min. 1.30m belmagasságban kerül kiépítésre. Ezenkívül az egyes létesítményeknél igény szerint almérők (kommunális és tüzivíz) kerülnek felszerelésre. A sporttelep vízellátása körvezetékkel kerül kiépítésre d110 PE (NA100-as) méretben. 5 Szennyvízelvezetés A kommunális vízhasználatból szennyvíz keletkezik. A tervezett létesítmény szennyvízelvezetését gravitációs úton a Bercsényi liget utcában meglévő NA200 KG-PVC gerinc vezetéken lévő aknákra vezetjük két helyen. A tervezett gyűjtővezetékek D160 KG-PVC vezetékkel épülnek ki. A közcsatornába bocsátható szennyvíz megengedett szennyezőanyag tartalma: biológiailag bontható KOKk 750 mg/l BOI5 365 mg/l SZOE 50 mg/l ammónia-ammónium nitrogén 31 mg/l cink 2 mg/l összes foszfor 15 mg/l 6

95 burkolt út (parkolók) 3 440 0.80 nyitott sportlétesítmények 30 590 0.60 összesen: 51 220 17190 0.95 + 3440 0.80 + 30590 0.60 α = = 0.

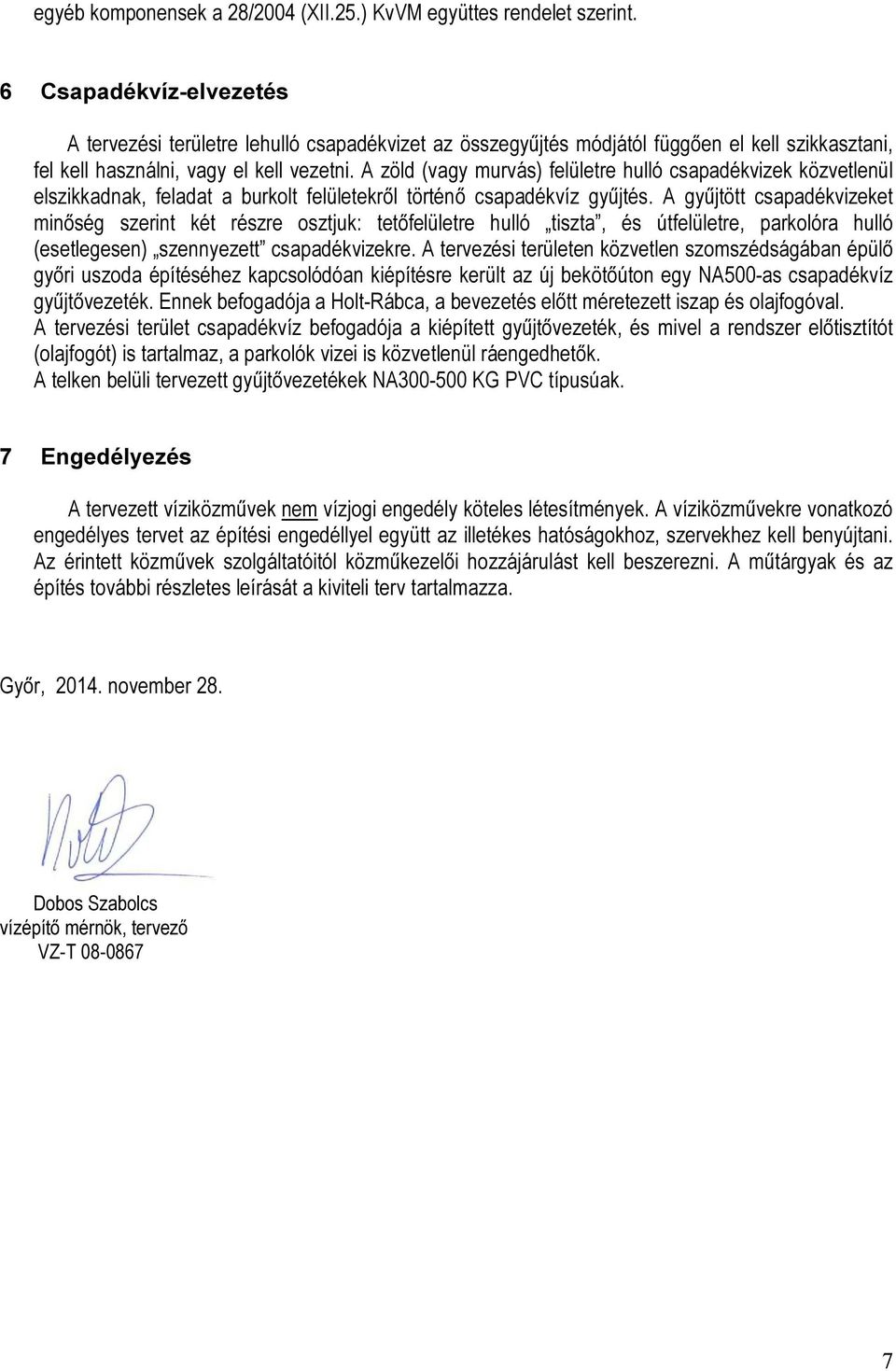

7 egyéb komponensek a 28/2004 (XII.25.) KvVM együttes rendelet szerint. 6 Csapadékvíz-elvezetés A tervezési területre lehulló csapadékvizet az összegyűjtés módjától függően el kell szikkasztani, fel kell használni, vagy el kell vezetni. A zöld (vagy murvás) felületre hulló csapadékvizek közvetlenül elszikkadnak, feladat a burkolt felületekről történő csapadékvíz gyűjtés. A gyűjtött csapadékvizeket minőség szerint két részre osztjuk: tetőfelületre hulló tiszta, és útfelületre, parkolóra hulló (esetlegesen) szennyezett csapadékvizekre. A tervezési területen közvetlen szomszédságában épülő győri uszoda építéséhez kapcsolódóan kiépítésre került az új bekötőúton egy NA500-as csapadékvíz gyűjtővezeték. Ennek befogadója a Holt-Rábca, a bevezetés előtt méretezett iszap és olajfogóval. A tervezési terület csapadékvíz befogadója a kiépített gyűjtővezeték, és mivel a rendszer előtisztítót (olajfogót) is tartalmaz, a parkolók vizei is közvetlenül ráengedhetők. A telken belüli tervezett gyűjtővezetékek NA KG PVC típusúak. 7 Engedélyezés A tervezett víziközművek nem vízjogi engedély köteles létesítmények. A víziközművekre vonatkozó engedélyes tervet az építési engedéllyel együtt az illetékes hatóságokhoz, szervekhez kell benyújtani. Az érintett közművek szolgáltatóitól közműkezelői hozzájárulást kell beszerezni. A műtárgyak és az építés további részletes leírását a kiviteli terv tartalmazza. Győr, november 28. Dobos Szabolcs vízépítő mérnök, tervező VZ-T

A zöld (vagy murvás) felületre hulló csapadékvizek közvetlenül elszikkadnak, feladat a burkolt felületekről történő csapadékvíz gyűjtés.
