1 AUTOMATIKUS TŰZ ÁTJELZÉSEK BONTÁSÁNAK SZEMPONTJAI Budapest október 27. Csepregi Csaba tűzvédelmi mérnök Mérnöki Kamara Nonprofit Kft. és MMK Tűzvédelmi Tagozat által szervezett szakmai továbbképzés

2 Átjelzés szükségessége

3 Automatikus tűz átjelzések bontásának szempontjai Átjelzés szükségessége Állandó felügyelet Az átjelzés végpontja Általános kérdések Az információk bontása Minimális elvárások Összefoglalás Tűzoltósági egységes kezelő felület Tervezési feladat

4 Átjelzés szükségessége Jogszabály által meghatározott Az állandó felügyelet nem megoldott (a felügyelet kiváltására) Az állandó felügyelet mellett (a felügyelet kiegészítésére) Harmadik fél által meghatározott Tűzvédelmi hatóság!!! Biztosító Egyéb Önkéntes vállalás OTSZ156. (1)

5 Átjelzés szükségessége Az állandó felügyelet biztosítása mellett, a tűzjelzést automatikus átjelzéssel továbbítani kell az első fokú tűzvédelmi hatóság által meghatározott, a katasztrófavédelmi szerv által felügyelt helyre 30 méter feletti legfelső használati szintű épület, fekvőbeteg ellátásra szolgáló intézmény, felszín alatti vasútvonal alagútja és állomása esetében. OTSZ156. (1)

6 Állandó felügyelet Felügyelet megoldása Az üzemeltető a beépített tűzjelző berendezés, beépített tűzoltó berendezés állandó felügyeletét folyamatosan biztosítja kioktatott személyzet jelenlétével abban a helyiségben, ahol a tűzjelző vagy oltásvezérlő központ jelzéseit megjelenítő készüléket elhelyezték, a tűzjelző vagy oltásvezérlő központ jelzéseinek automatikus átjelzésével a létesítményen belül kialakított állandó felügyeleti helyre vagy a tűzjelző vagy oltásvezérlő központ jelzéseinek automatikus átjelzésével a létesítményen kívül kialakított állandó felügyeleti helyre (távfelügyelet). OTSZ 202. (2)

7 Állandó felügyelet Felügyelet létszáma A berendezés felügyeletét folyamatosan, egy időben ellátó személyek száma legalább két fő abban az esetben, ha a jelzéseket megjelenítő eszköz felügyeletén túl más, a helyiség esetleges elhagyását igénylő feladatuk is van. A két személy közül egynek folyamatosan a jelzéseket megjelenítő eszköz helyiségében kell tartózkodnia. OTSZ 202. (3)

8 Átjelzés végpontjai OTSZ156. (2) (3) Átjelzés Ha a beépített tűzjelző berendezés, beépített tűzoltó berendezés állandó felügyelete a tűzjelző vagy oltásvezérlő központ jelzéseinek automatikus átjelzésével a létesítményen kívül kialakított állandó felügyeleti helyre, távfelügyeletre történik, a távfelügyelet köteles a tűzátjelzést az első fokú tűzvédelmi hatóság által meghatározott, a katasztrófavédelmi szerv által felügyelt helyre elektronikus úton továbbítani. Az (1) (2) bekezdésben meghatározott esetekben a tűzátjelzést automatikus és felügyelt kapcsolaton keresztül kell megvalósítani.

9 Átjelzés végpontjai Átjelzés Ha a tűzjelzés állandó felügyeletről, telefonon, szóban történik, akkor az kizárólag a nemzeti segélyhívó számon történhet és a (3) bekezdés szerint nyilvántartott adatokról a jelzésfogadót tájékoztatni kell. OTSZ 203. (6)

10 Átjelzés információinak bontása

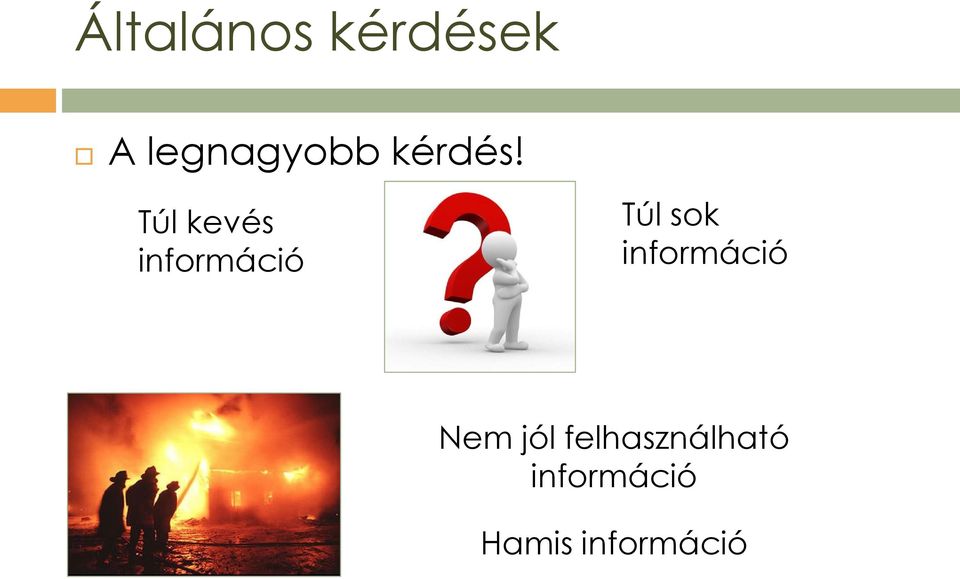

11 Általános kérdések A legnagyobb kérdés! Túl kevés információ Túl sok információ Nem jól felhasználható információ Hamis információ

12 Az információ célja Mire való? Mi célt szolgál az információ? A beavatkozás segítése Technikai lehetőségek fitogtatása

13 Az információinak bontása Van felügyelet Nincs felügyelet Van lehetőség a tűz helyszínének pontosítására Nincs lehetőség a tűz helyszínének pontosítására

14 Átjelzés információinak bontása Nincs felügyelet Megfelelő szintű jelzés bontás esetén nincs késedelem Van tűzjelzés bontás Plusz pozitív körülmény a grafikus (rajzos, számítógépes) megjelenítés Nincs tűzjelzés bontás A tűzjelzés bontása nélkül rendkívül nagy időveszteség következhet be. A tűzjelzés bontása nélkül teljesen elveszhet a tűzjelző berendezés teremtette előny Plusz pozitív körülmény volna az átjelzési helyszínt beazonosíthatóan tartalmazó Tűzriadó Terv, Tűzoltási Terv.

15 Minimális elvárások Minimálisan elvárt átjelzési információ: A tűzjelző berendezés Normál állapot Tűzriasztás Hibajelzés Átjelző berendezés Normál állapot Hibajelzés

16 Információi bontás szempontjai Tűzjelző berendezés és tűzoltó berendezés kapcsolata szerint A védett terület feloszthatósága (felderítés) szerint Beavatkozási megközelíthetőség (mentés, tűzoltás) szerint Oltást akadályozó körülmények szerint

17 Információ bontás szempontjai Tűzjelző berendezés és tűzoltó berendezés kapcsolata Az oltó berendezést a tűzjelző berendezés (központ, vezérlő modul) indítja (vezérli) Az oltó berendezést nem a tűzjelző berendezés indítja, azonban a tűzjelző központ (az oltó felügyeletének hiánya miatt) jelzéseket (normál, hiba, oltás) fogad és jelenít meg.

18 Átjelzés információinak bontása A felbontás lehetőségei Létesítmény Tűzjelző berendezés Létesítmény Épület, szabadtér Tűzszakasz, Kockázati egység Épületszint, szintcsoport Helyiség, helyiségcsoport Helyiségrész Tűzjelző berendezés (hálózatos) Tűzjelző berendezés Zóna csoport (több zóna) Zóna (jelző, riasztási) Érzékelő csoport (nem zóna) Érzékelő, jelzésadó

19 Átjelzés információinak bontása Létesítmény TŰZ HIBA NORMÁL Tudjuk hogy: működik-e a tűzjelző berendezés, valahol a létesítményben tűz van

20 Átjelzés információinak bontása Kapu 1 Épület 1 Épület 2 Épület 3 Létesítmény Épület 4 Épület 5 Épület 6 Kapu 2 TŰZ 1 TŰZ 2 HIBA NORMÁL Tudjuk hogy: működik-e a tűzjelző berendezés, a Kapu 1 vagy 2 frontján lévő épületek valamelyikében van valahol tűz Homlokzati külső hang- és fényjelző indokolt!

21 Átjelzés információinak bontása Épület Tűzszakasz 1 Tűzszakasz 2 Tűzszakasz 3 NORMÁL HIBA TŰZ 1 TŰZ 2 TŰZ 3 Tudjuk hogy: működik-e a tűzjelző berendezés, melyik tűzszakaszban van tűz de nem tudjuk melyik helyiségben, illetve hanyadik szinten és milyen magasban

22 Átjelzés információinak bontása Automatikus tűz- és hibaátjelzés Épület Gépészeti szint 7. emelet 6. emelet 5. emelet 4. emelet 3. emelet 2. emelet 1. emelet Földszint Pince (-1) Pince (-2) TŰZ 1 TŰZ 3 TŰZ 5 TŰZ 7 TŰZ 9 TŰZ 2 TŰZ 4 TŰZ 6 TŰZ 8 TŰZ 10 TŰZ 11 HIBA NORMÁL Tudjuk hogy: működik-e a tűzjelző berendezés, Melyik szinten van a tűz

23 Átjelzés információinak bontása Épület Gépészeti szint Szálloda Irodák TŰZ 1 TŰZ 2 TŰZ 3 Tudjuk hogy: működik-e a tűzjelző berendezés, melyik kockázati egységen belül van a tűz Üzletek TŰZ 4 HIBA Gépjárműtároló TŰZ 5 NORMÁL

24 Átjelzés információinak bontása Épület 30 méter felett 14 méter felett 7 méter felett 0 és 7 méter között 0 és -33 méter között -33 és -66 méter között TŰZ 1 TŰZ 2 TŰZ 3 Tudjuk hogy: működik-e a tűzjelző berendezés, Milyen magasságban kell majd beavatkozni -66 és -99 méter között -99 méter alatt TŰZ 4 HIBA NORMÁL

25 Átjelzés információinak bontása Szilárd éghető anyagok-1 Épület Mérgező gázok-2 Sugárzó anyag-3 NORMÁL HIBA TŰZ 1 TŰZ 2 TŰZ 3 Tudjuk hogy: milyen oltást akadályozó vagy speciális védőfelszerelést oltóanyagot igénylő helyen van a tűz de nem tudjuk melyik helyiségben

26 Átjelzés információinak bontása

27 Átjelzés információinak bontása A felbontás lehetőségei Létesítmény Tűzjelző berendezés Létesítmény Épület, szabadtér Kockázati egység Tűzszakasz Épületszint, szintcsoport Helyiség, helyiségcsoport Helyiségrész Tűzjelző berendezés (hálózatos) Tűzjelző berendezés Zóna csoport (több zóna) Zóna (jelző, riasztási) Érzékelő csoport (nem zóna) Érzékelő, jelzésadó

28 Összefoglalás Nincsen jogszabályi követelmény és egységes gyakorlat Beláthatóak az ésszerűség és költséghatékonyság határai Kiemelt szerepe a felügyelet nélkül működő tűzjelző berendezések esetében van. Az igényekhez szükséges igazítani (De mik az igények?) Nagy rendszerek és létesítmények esetében elkerülhetetlen az egységes tűzoltósági kezelői felület.

29 Tűzoltósági kezelő felület osztrák svájci német magyar? Egységes tűzoltósági kezelő felület svéd angol

30 Végül, de nem utolsó sorban

31 Tervfajták ajánlati tervdokumentáció; létesítési engedélyezési tervdokumentáció; kivitelezési tervdokumentáció; megvalósulási tervdokumentáció.

32 Tervfajták LÉTESÍTÉSI ENGEDÉLYEZÉSI TERVDOKUMENTÁCIÓ KIVITELEZÉSI TERVDOKUMENTÁCIÓ MEGVALÓSULÁSI TERVDOKUMENTÁCIÓ.

33 Létesítési engedélyezési tervdokumentáció Cél: hogy meghatározza a létesítéssel összefüggő követelményeket, a részegységek beépítéséhez szükséges műszaki paramétereket, teljesítményjellemzőket, valamint az engedélyező hatóságokat és az építtetőt kellő információval lássa el annak érdekében, hogy megállapíthassa, hogy a tervezett tűzjelző berendezés megfelel-e a tervezett használat biztonságának és a vonatkozó jogszabályi követelményeknek.

34 Kivitelezési tervdokumentáció Cél: hogy szükséges információkkal ellássa a kivitelezést végző szakembereket ahhoz, hogy az engedélyezési tervben, valamint a jogszabályokban, műszaki specifikációkban foglalt követelményeknek megfelelően készíthessék el a tűzjelző rendszert.

35 Megvalósulási tervdokumentáció Cél: az elkészült berendezés pontos dokumentálása az üzembe helyezési- és az átadás-átvételi vagy kötelezően létesülő rendszerek esetén a használatbavételi engedélyezési eljárás lefolytatásához, a későbbi üzembentartói, fejlesztési feladatok megalapozásához.

36 Csepregi Csaba tűzvédelmi mérnök Tűz- és hiba átjelzés Köszönöm a figyelmet
