1 Ablak- és ajtótechnológia Roto NT A világon a legnagyobb darabszámban eladott bukó-nyíló vasalat ablakokhoz és teraszajtókhoz Beépítési-, karbantartási- és használati útmutató fa ablakokhoz és -teraszajtókhoz

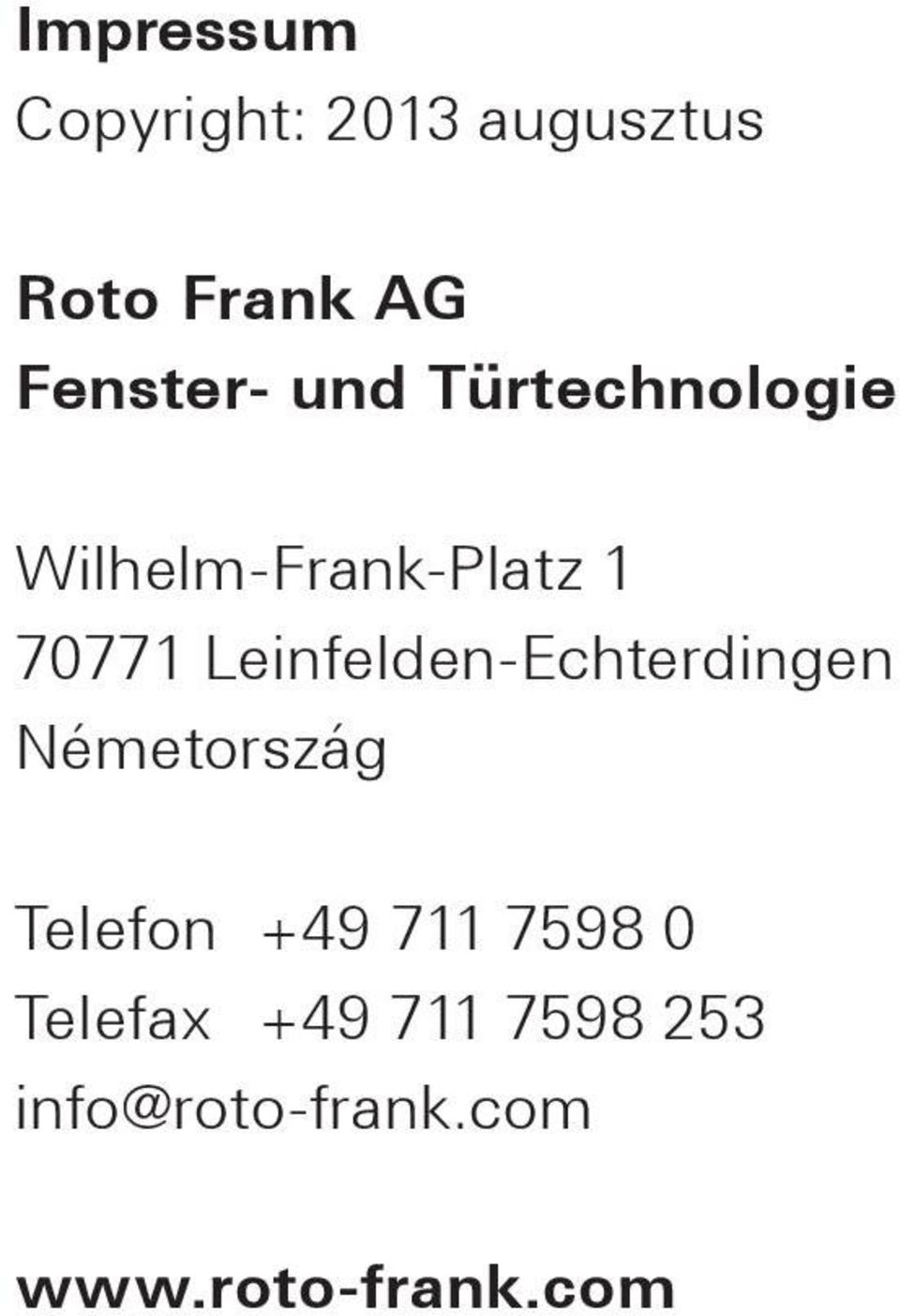

2 Impressum Copyright: 2013 augusztus Roto Frank AG Fenster- und Türtechnologie Wilhelm-Frank-Platz Leinfelden-Echterdingen Németország Telefon Telefax info@roto-frank.com

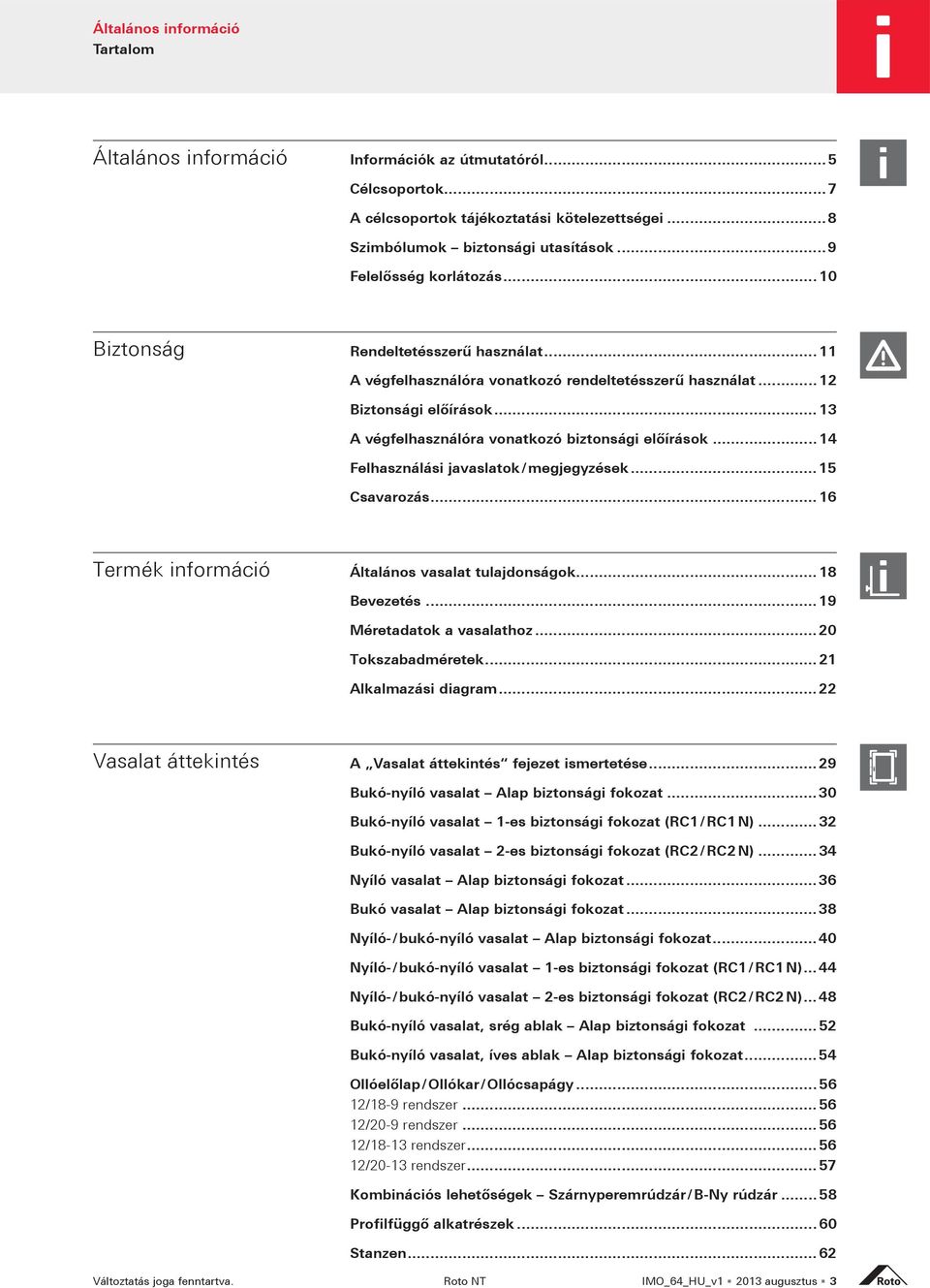

3 Általános információ Tartalom Általános információ Információk az útmutatóról...5 Célcsoportok...7 A célcsoportok tájékoztatási kötelezettségei...8 Szimbólumok biztonsági utasítások Biztonság Felhasználási javaslatok / megjegyzések Csavarozás Termék információ Általános vasalat tulajdonságok Bevezetés Méretadatok a vasalathoz Tokszabadméretek Alkalmazási diagram Vasalat áttekintés A Vasalat áttekintés fejezet ismertetése Bukó-nyíló vasalat Alap biztonsági fokozat Bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N) Bukó-nyíló vasalat 2-es biztonsági fokozat (RC2 / RC2 N) Nyíló vasalat Alap biztonsági fokozat Bukó vasalat Alap biztonsági fokozat Nyíló- / bukó-nyíló vasalat Alap biztonsági fokozat Nyíló- / bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N) Nyíló- / bukó-nyíló vasalat 2-es biztonsági fokozat (RC2 / RC2 N) Bukó-nyíló vasalat, srég ablak Alap biztonsági fokozat Bukó-nyíló vasalat, íves ablak Alap biztonsági fokozat /18-9 rendszer /20-9 rendszer /18-13 rendszer /20-13 rendszer Stanzen Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 3

4 Általános információ Tartalom Szerelés Szárny furatok Ablakkilincs beépítése Tok furatok Tok Szárny Srég szárny Íves szárny Szárny beakasztása Biztonsági ablak szerelése rögzítési javaslat Beépítési rajzok Tokalkatrészek szerelése Sablonok Beállítás A Beállítás fejezet ismertetése Állítási útmutató Olló Pántoldal E Sarokcspágy / Sarokpánt Pántoldal E Zárócsapok Használat Használati útmutató Használati útmutató végfelhasználóknak Hibaelhárítás Karbantartás Karbantartás Kenési helyek Leakasztás Szárny leakasztása Szállítás Szállítás, csomagolás, raktározás Hulladék kezelés Vasalatok hulladék kezelése augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

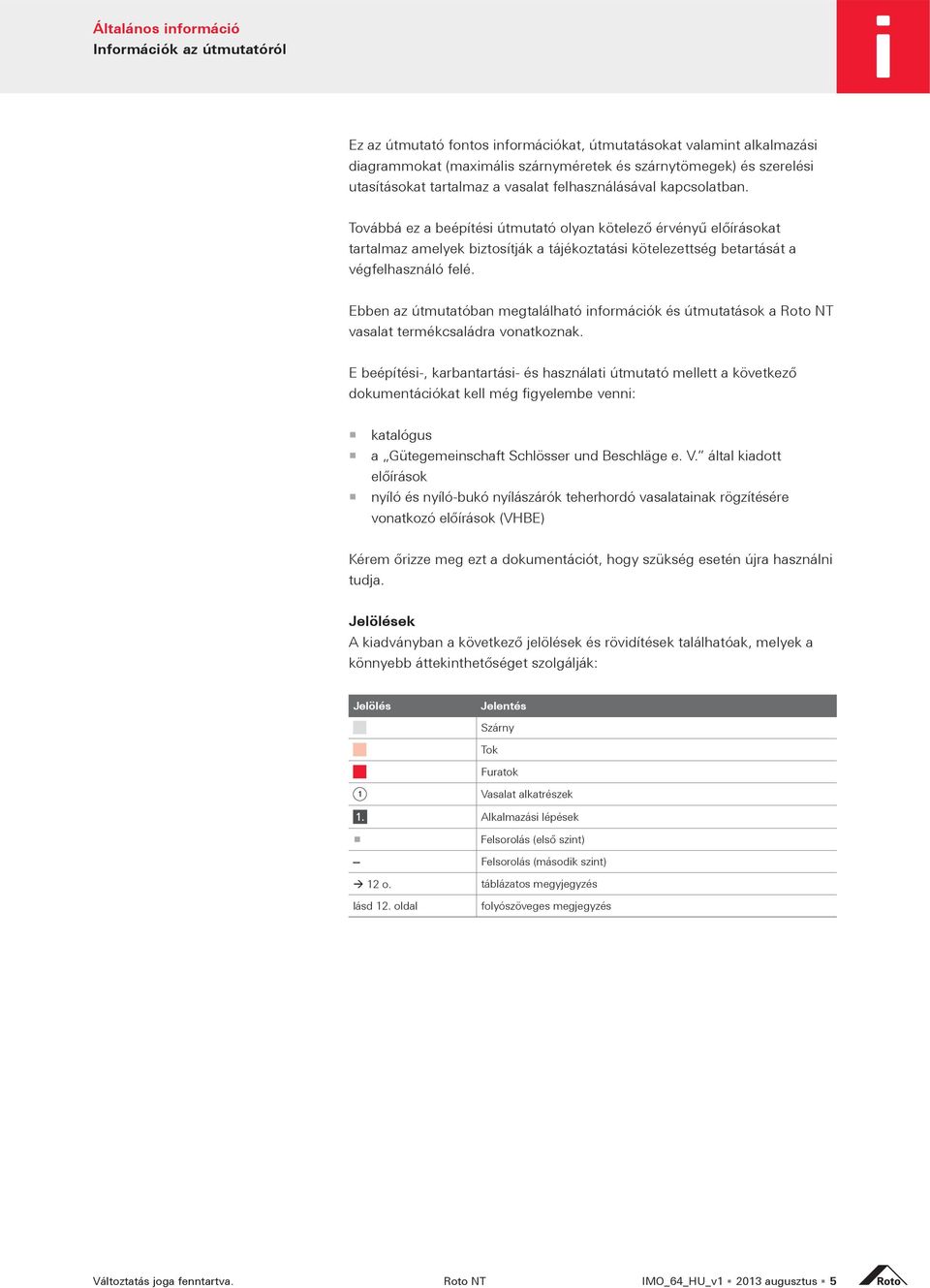

5 Általános információ Információk az útmutatóról Ez az útmutató fontos információkat, útmutatásokat valamint alkalmazási diagrammokat (maximális szárnyméretek és szárnytömegek) és szerelési utasításokat tartalmaz a vasalat felhasználásával kapcsolatban. tartalmaz amelyek biztosítják a tájékoztatási kötelezettség betartását a végfelhasználó felé. Ebben az útmutatóban megtalálható információk és útmutatások a Roto NT vasalat termékcsaládra vonatkoznak. dokumentációkat kell még figyelembe venni: katalógus a Gütegemeinschaft Schlösser und Beschläge e. V. által kiadott nyíló és nyíló-bukó nyílászárók teherhordó vasalatainak rögzítésére tudja. Jelölések : Jelölés Jelentés Szárny Tok Furatok 1 Vasalat alkatrészek 1. Alkalmazási lépések Felsorolás (második szint) 12 o. lásd 12. oldal táblázatos megyjegyzés folyószöveges megjegyzés Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 5

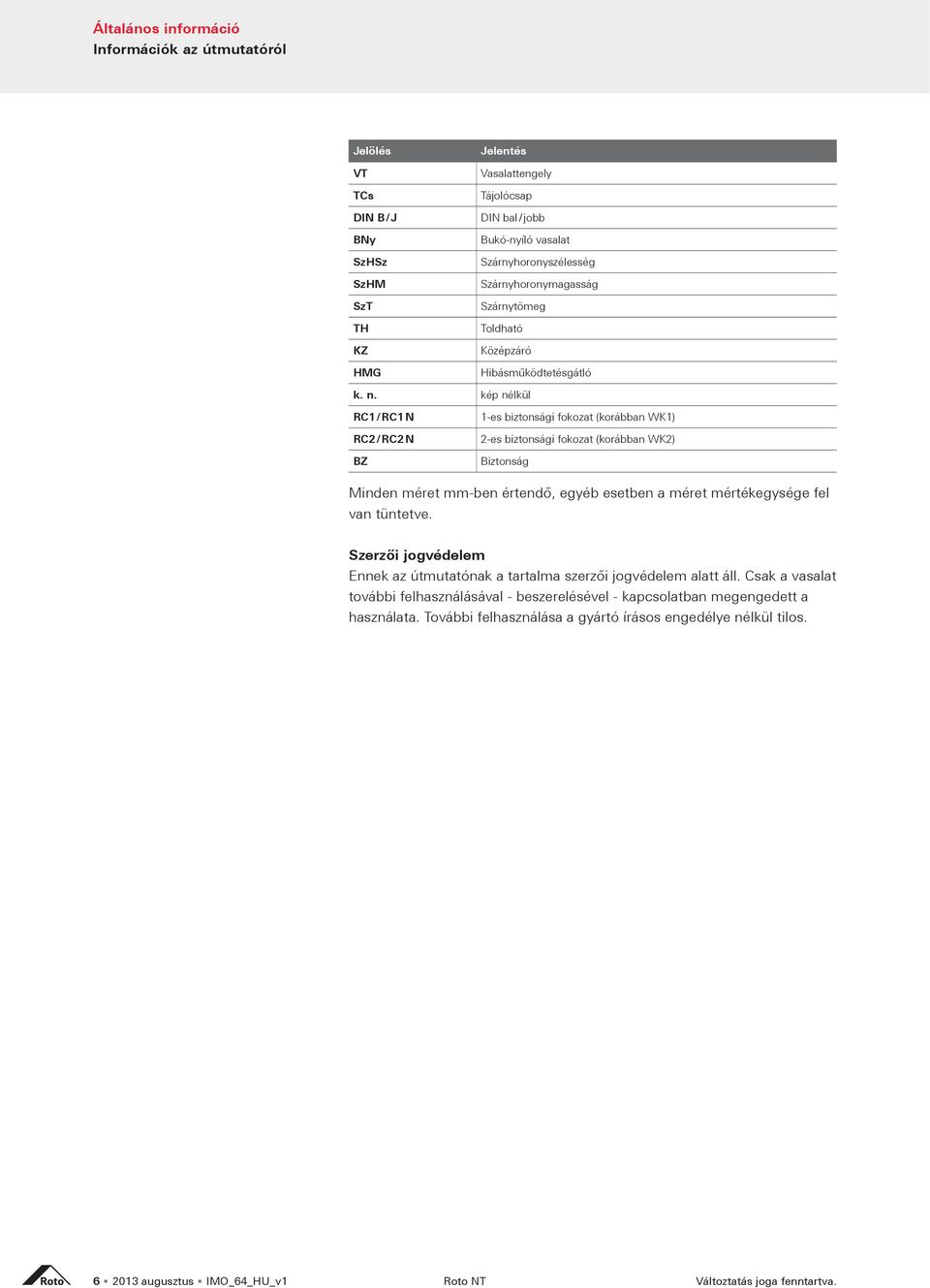

6 Általános információ Információk az útmutatóról Jelölés VT TCs DIN B / J BNy SzHSz SzHM SzT TH KZ HMG Jelentés Vasalattengely Tájolócsap DIN bal / jobb Bukó-nyíló vasalat Szárnyhoronyszélesség Szárnyhoronymagasság Szárnytömeg Toldható Középzáró k. n. kép nélkül RC1 / RC1 N RC2 / RC2 N BZ 1-es biztonsági fokozat (korábban WK1) 2-es biztonsági fokozat (korábban WK2) Biztonság van tüntetve. további felhasználásával - beszerelésével - kapcsolatban megengedett a használata. További felhasználása a gyártó írásos engedélye nélkül tilos augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

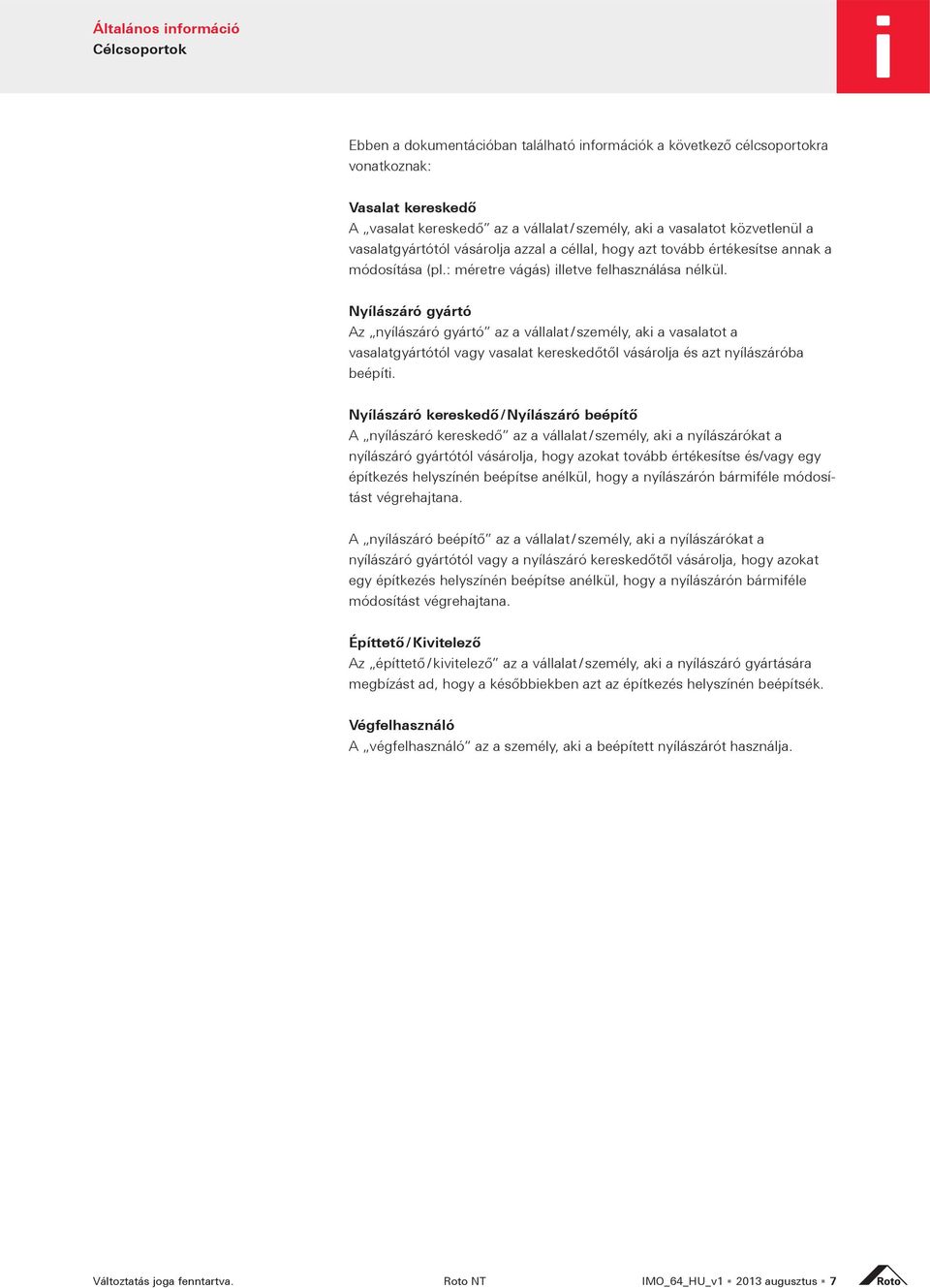

7 Általános információ Célcsoportok vonatkoznak: vasalatgyártótól vásárolja azzal a céllal, hogy azt tovább értékesítse annak a módosítása (pl.: méretre vágás) illetve felhasználása nélkül. Nyílászáró gyártó Az nyílászáró gyártó az a vállalat / személy, aki a vasalatot a beépíti. nyílászáró gyártótól vásárolja, hogy azokat tovább értékesítse és/vagy egy építkezés helyszínén beépítse anélkül, hogy a nyílászárón bármiféle módosítást végrehajtana. egy építkezés helyszínén beépítse anélkül, hogy a nyílászárón bármiféle módosítást végrehajtana.. Végfelhasználó A végfelhasználó az a személy, aki a beépített nyílászárót használja. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 7

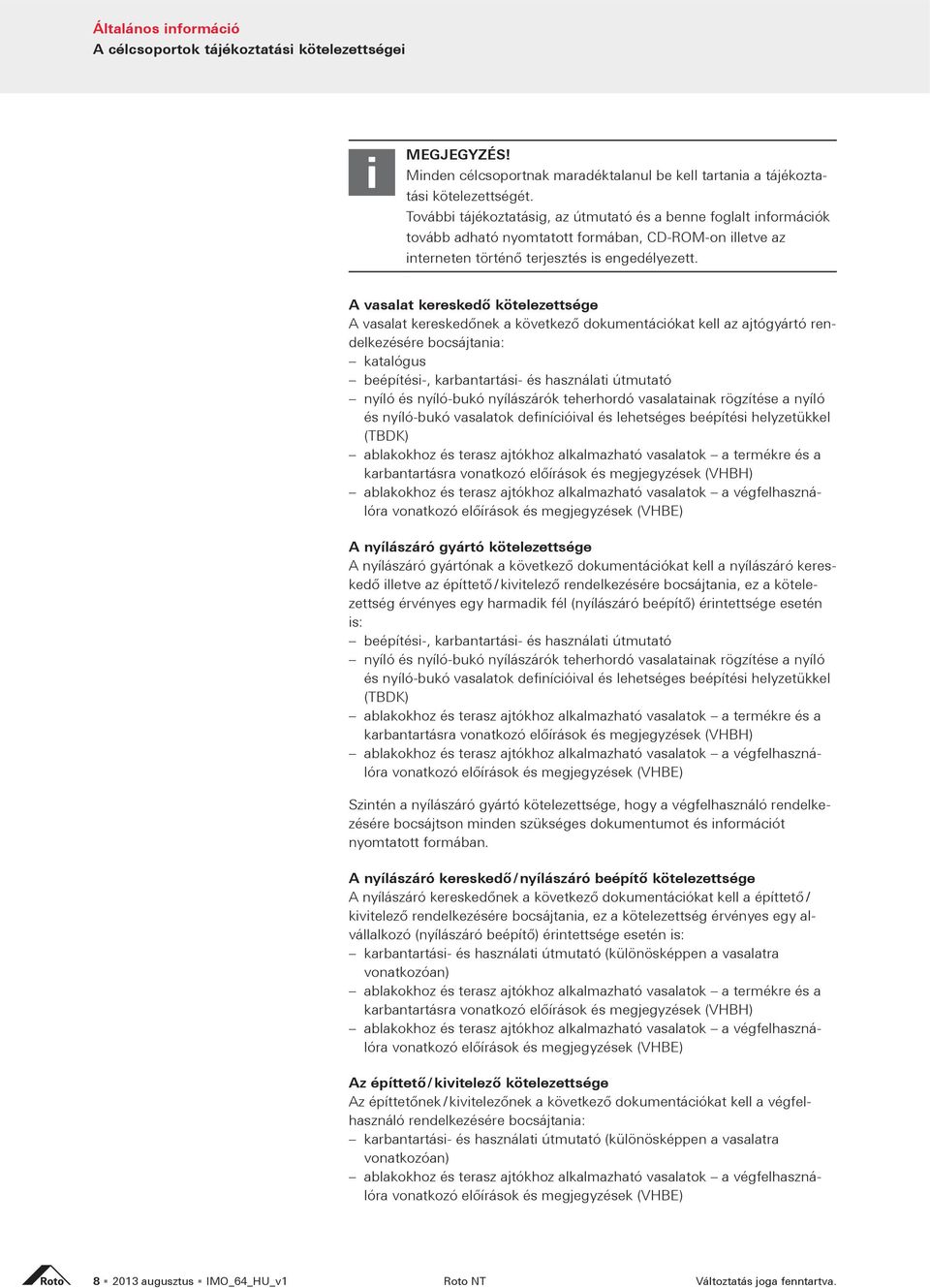

8 Általános információ A célcsoportok tájékoztatási kötelezettségei MEGJEGYZÉS! Minden célcsoportnak maradéktalanul be kell tartania a tájékoztatási kötelezettségét. További tájékoztatásig, az útmutató és a benne foglalt információk tovább adható nyomtatott formában, CD-ROM-on illetve az delkezésére bocsájtania: katalógus beépítési-, karbantartási- és használati útmutató nyíló és nyíló-bukó nyílászárók teherhordó vasalatainak rögzítése a nyíló és nyíló-bukó vasalatok definícióival és lehetséges beépítési helyzetükkel (TBDK) ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a termékre és a ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a végfelhaszná- A nyílászáró gyártó kötelezettsége - - is: beépítési-, karbantartási- és használati útmutató nyíló és nyíló-bukó nyílászárók teherhordó vasalatainak rögzítése a nyíló és nyíló-bukó vasalatok definícióival és lehetséges beépítési helyzetükkel (TBDK) ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a termékre és a ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a végfelhaszná- Szintén a nyílászáró gyártó kötelezettsége, hogy a végfelhasználó rendelkezésére bocsájtson minden szükséges dokumentumot és információt nyomtatott formában. karbantartási- és használati útmutató (különösképpen a vasalatra vonatkozóan) ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a termékre és a ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a végfelhaszná- használó rendelkezésére bocsájtania: karbantartási- és használati útmutató (különösképpen a vasalatra vonatkozóan) ablakokhoz és terasz ajtókhoz alkalmazható vasalatok a végfelhaszná augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

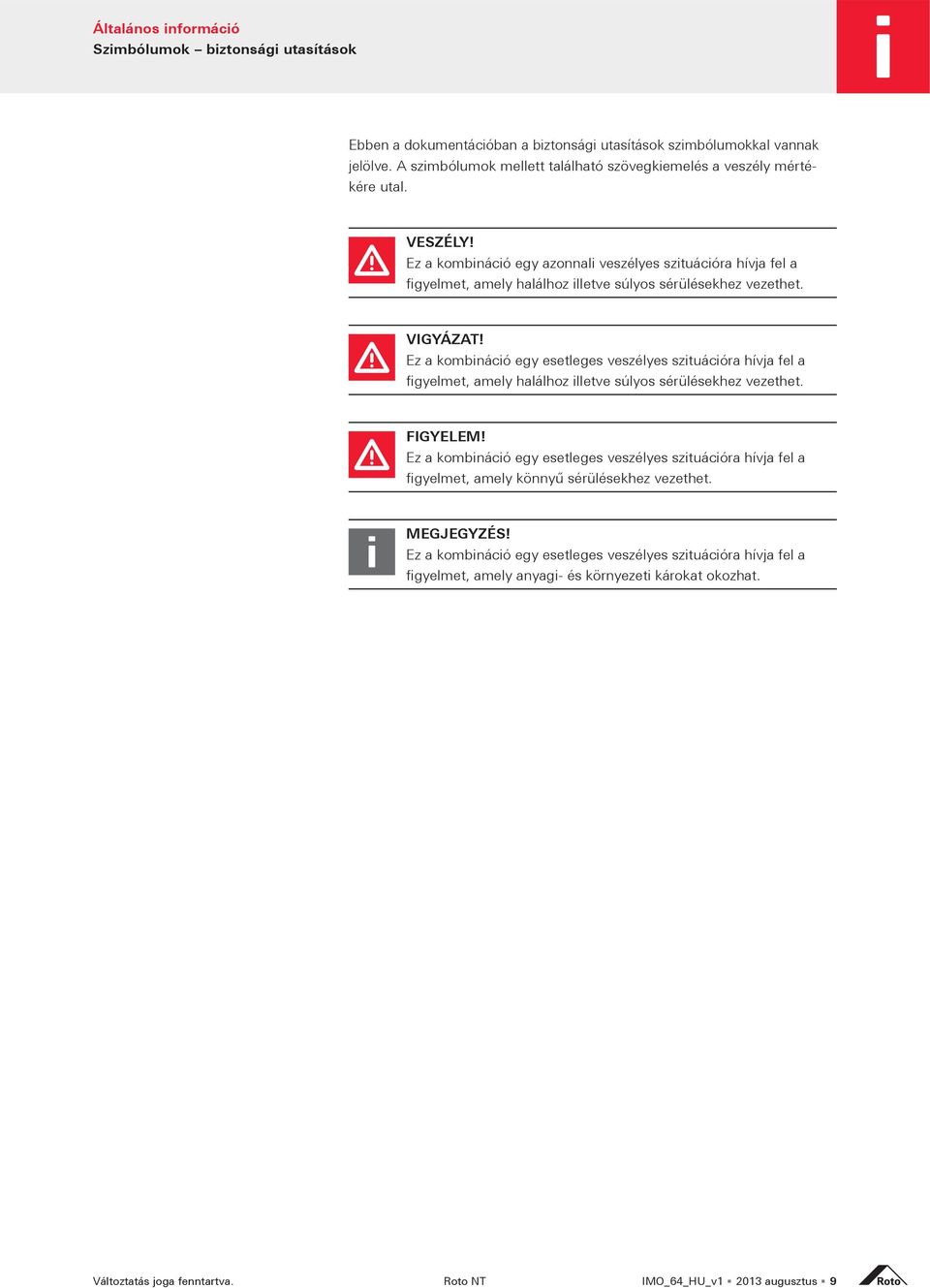

9 Általános információ Szimbólumok biztonsági utasítások Ebben a dokumentációban a biztonsági utasítások szimbólumokkal vannak jelölve. A szimbólumok mellett található szövegkiemelés a veszély mértékére utal. VESZÉLY! Ez a kombináció egy azonnali veszélyes szituációra hívja fel a figyelmet, amely halálhoz illetve súlyos sérülésekhez vezethet. VIGYÁZAT! Ez a kombináció egy esetleges veszélyes szituációra hívja fel a figyelmet, amely halálhoz illetve súlyos sérülésekhez vezethet. FIGYELEM! Ez a kombináció egy esetleges veszélyes szituációra hívja fel a MEGJEGYZÉS! Ez a kombináció egy esetleges veszélyes szituációra hívja fel a figyelmet, amely anyagi- és környezeti károkat okozhat. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 9

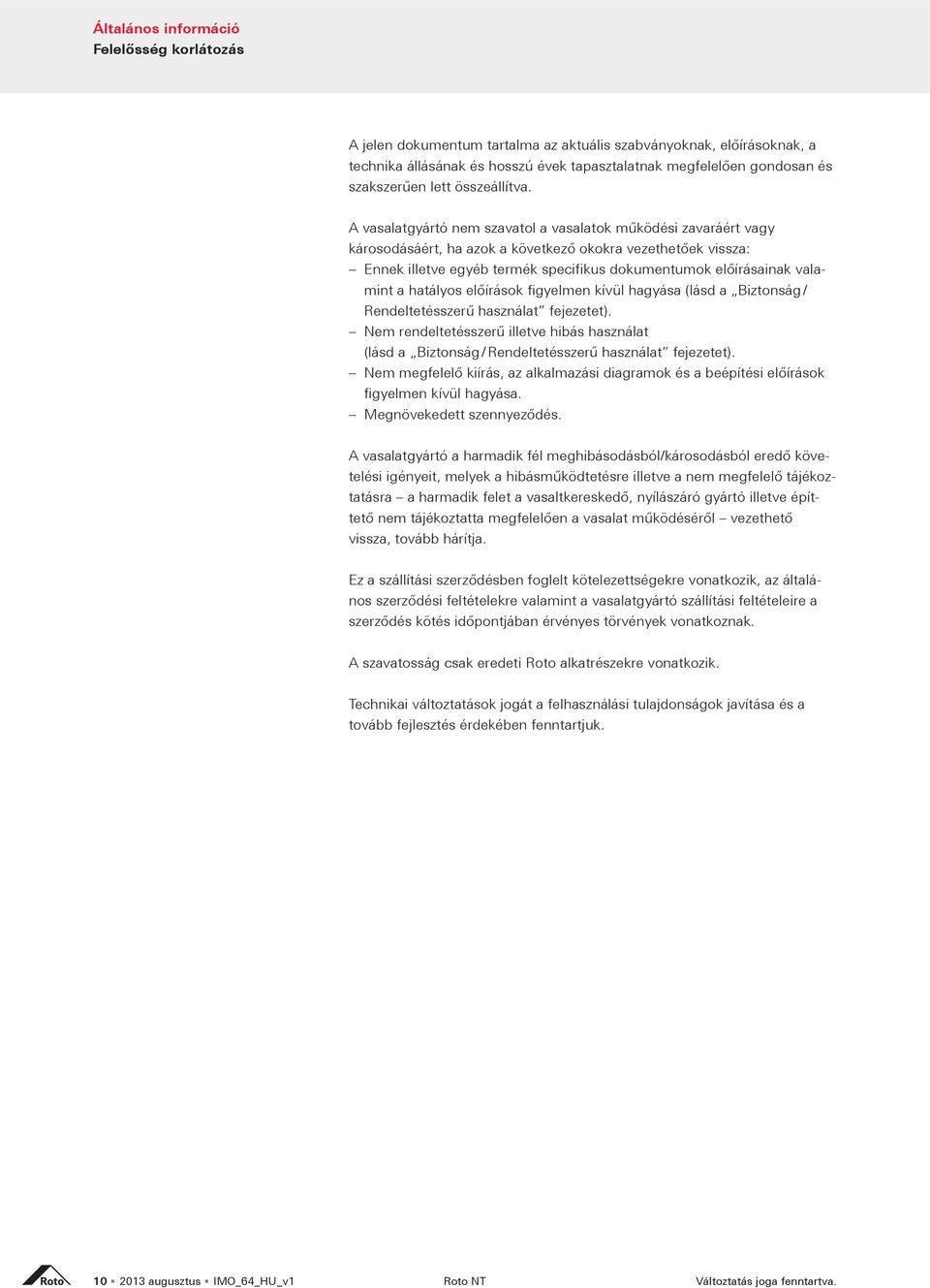

10 Általános információ - figyelmen kívül hagyása vissza, tovább hárítja. - A szavatosság csak eredeti Roto alkatrészekre vonatkozik. Technikai változtatások jogát a felhasználási tulajdonságok javítása és a tovább fejlesztés érdekében fenntartjuk augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

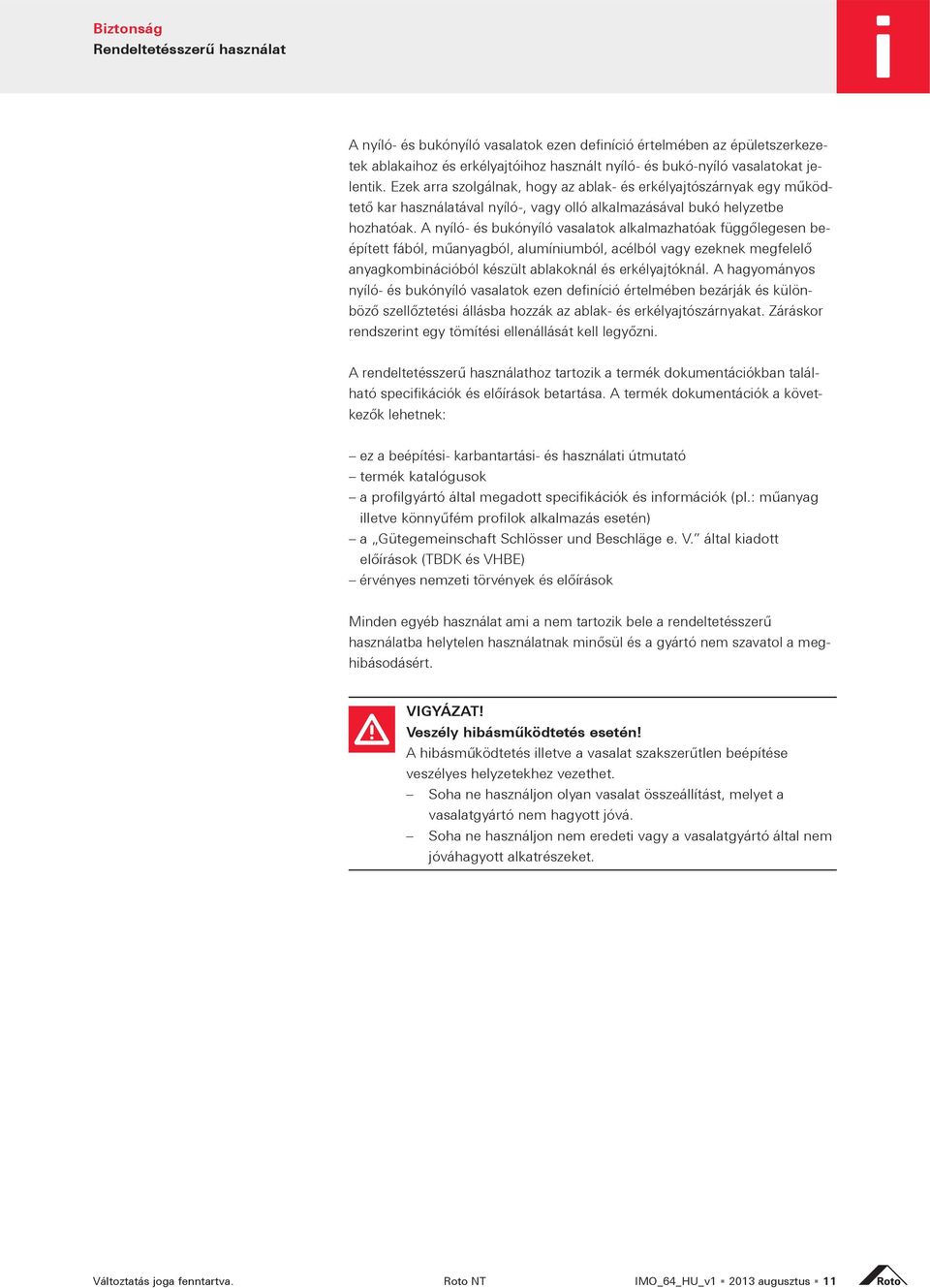

11 Biztonság A nyíló- és bukónyíló vasalatok ezen definíció értelmében az épületszerkezetek ablakaihoz és erkélyajtóihoz használt nyíló- és bukó-nyíló vasalatokat je- - - anyagkombinációból készült ablakoknál és erkélyajtóknál. A hagyományos nyíló- és bukónyíló vasalatok ezen definíció értelmében bezárják és külön- - - ez a beépítési- karbantartási- és használati útmutató termék katalógusok a Gütegemeinschaft Schlösser und Beschläge e. V. által kiadott TBDK és VHBE) hibásodásért. VIGYÁZAT! veszélyes helyzetekhez vezethet. Soha ne használjon olyan vasalat összeállítást, melyet a vasalatgyártó nem hagyott jóvá. Soha ne használjon nem eredeti vagy a vasalatgyártó által nem jóváhagyott alkatrészeket. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 11

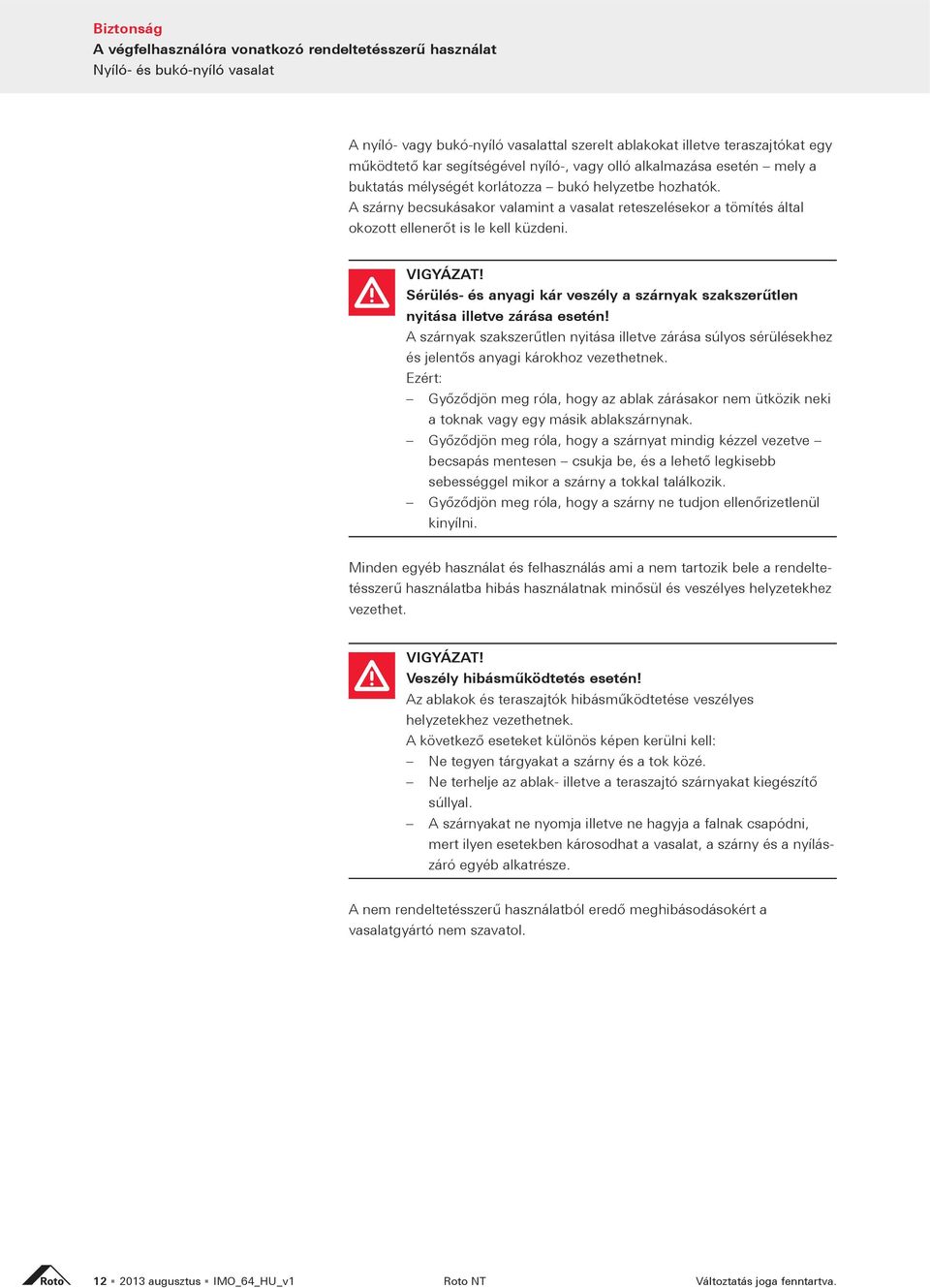

12 Biztonság Nyíló- és bukó-nyíló vasalat A nyíló- vagy bukó-nyíló vasalattal szerelt ablakokat illetve teraszajtókat egy buktatás mélységét korlátozza bukó helyzetbe hozhatók. A szárny becsukásakor valamint a vasalat reteszelésekor a tömítés által VIGYÁZAT! nyitása illetve zárása esetén! Ezért: a toknak vagy egy másik ablakszárnynak. sebességgel mikor a szárny a tokkal találkozik. kinyílni. Minden egyéb használat és felhasználás ami a nem tartozik bele a rendelte- vezethet. VIGYÁZAT! helyzetekhez vezethetnek. Ne tegyen tárgyakat a szárny és a tok közé. súllyal. A szárnyakat ne nyomja illetve ne hagyja a falnak csapódni, mert ilyen esetekben károsodhat a vasalat, a szárny és a nyílászáró egyéb alkatrésze. vasalatgyártó nem szavatol augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

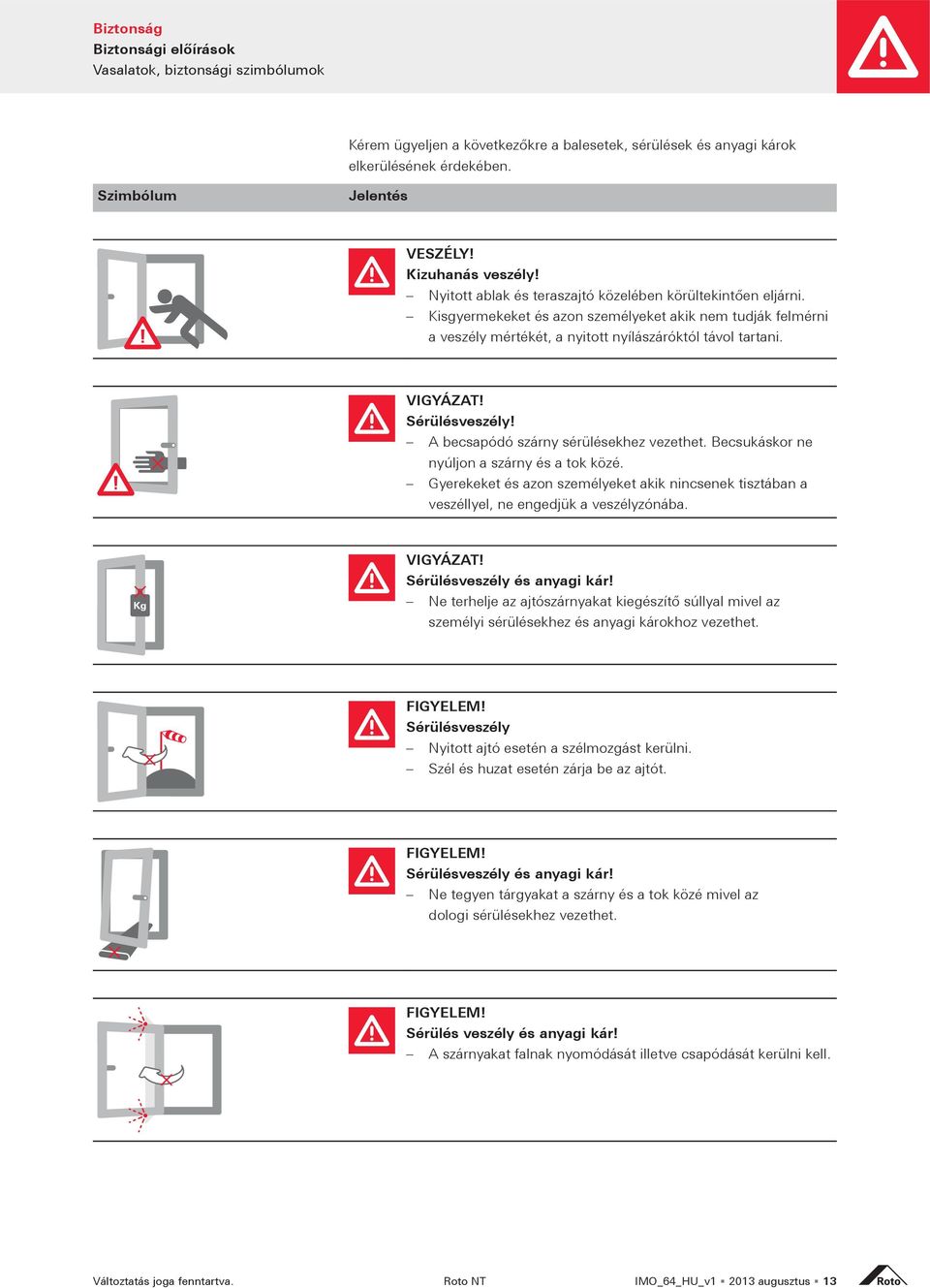

13 Biztonság Vasalatok, biztonsági szimbólumok elkerülésének érdekében. Szimbólum Jelentés VESZÉLY! Kizuhanás veszély! Kisgyermekeket és azon személyeket akik nem tudják felmérni a veszély mértékét, a nyitott nyílászáróktól távol tartani. VIGYÁZAT! Sérülésveszély! A becsapódó szárny sérülésekhez vezethet. Becsukáskor ne nyúljon a szárny és a tok közé. Gyerekeket és azon személyeket akik nincsenek tisztában a veszéllyel, ne engedjük a veszélyzónába. VIGYÁZAT! Sérülésveszély és anyagi kár! személyi sérülésekhez és anyagi károkhoz vezethet. FIGYELEM! Sérülésveszély Nyitott ajtó esetén a szélmozgást kerülni. Szél és huzat esetén zárja be az ajtót. FIGYELEM! Sérülésveszély és anyagi kár! Ne tegyen tárgyakat a szárny és a tok közé mivel az dologi sérülésekhez vezethet. FIGYELEM! Sérülés veszély és anyagi kár! A szárnyakat falnak nyomódását illetve csapódását kerülni kell. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 13

14 Biztonság Vasalatok, biztonsági szimbólumok látható helyre az ajtóra lehet ragasztani. A ragasztható kivitel külön (OPR_16_HU_DE-EN_v1). Sicherheitshinweis Security advice OPR_16_HU-DE-EN_v augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

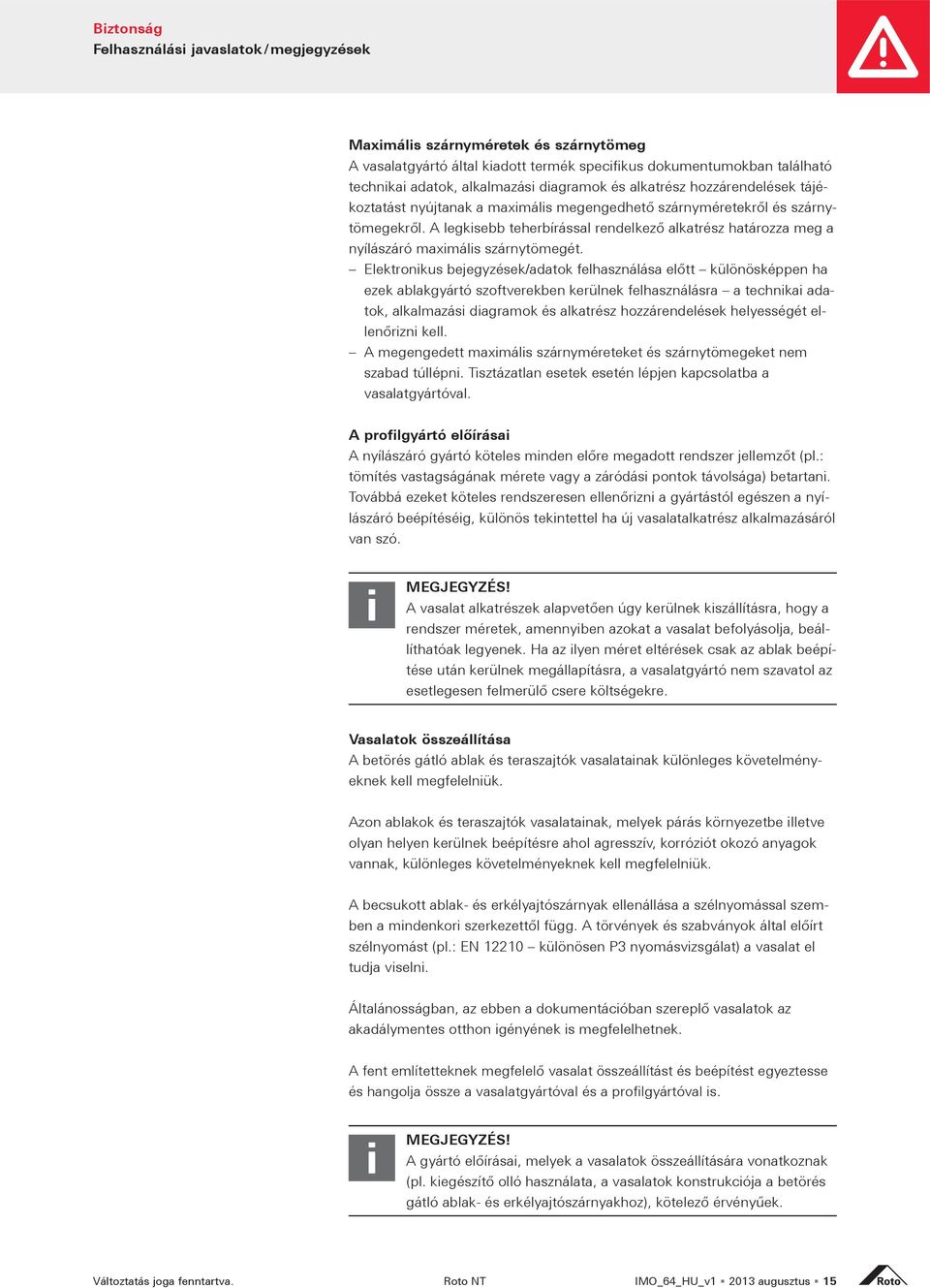

15 Biztonság Felhasználási javaslatok / megjegyzések Maximális szárnyméretek és szárnytömeg A vasalatgyártó által kiadott termék specifikus dokumentumokban található technikai adatok, alkalmazási diagramok és alkatrész hozzárendelések tájé- - nyílászáró maximális szárnytömegét. ezek ablakgyártó szoftverekben kerülnek felhasználásra a technikai adatok, alkalmazási diagramok és alkatrész hozzárendelések helyességét el- A megengedett maximális szárnyméreteket és szárnytömegeket nem szabad túllépni. Tisztázatlan esetek esetén lépjen kapcsolatba a vasalatgyártóval. tömítés vastagságának mérete vagy a záródási pontok távolsága) betartani. lászáró beépítéséig, különös tekintettel ha új vasalatalkatrész alkalmazásáról van szó. MEGJEGYZÉS! rendszer méretek, amennyiben azokat a vasalat befolyásolja, beállíthatóak legyenek. Ha az ilyen méret eltérések csak az ablak beépítése után kerülnek megállapításra, a vasalatgyártó nem szavatol az. Vasalatok összeállítása A betörés gátló ablak és teraszajtók vasalatainak különleges követelményeknek kell megfelelniük. Azon ablakok és teraszajtók vasalatainak, melyek párás környezetbe illetve olyan helyen kerülnek beépítésre ahol agresszív, korróziót okozó anyagok vannak, különleges követelményeknek kell megfelelniük. A becsukott ablak- és erkélyajtószárnyak ellenállása a szélnyomással szem- szélnyomást (pl.: EN különösen P3 nyomásvizsgálat) a vasalat el tudja viselni. akadálymentes otthon igényének is megfelelhetnek. és hangolja össze a vasalatgyártóval és a profilgyártóval is. MEGJEGYZÉS!. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 15

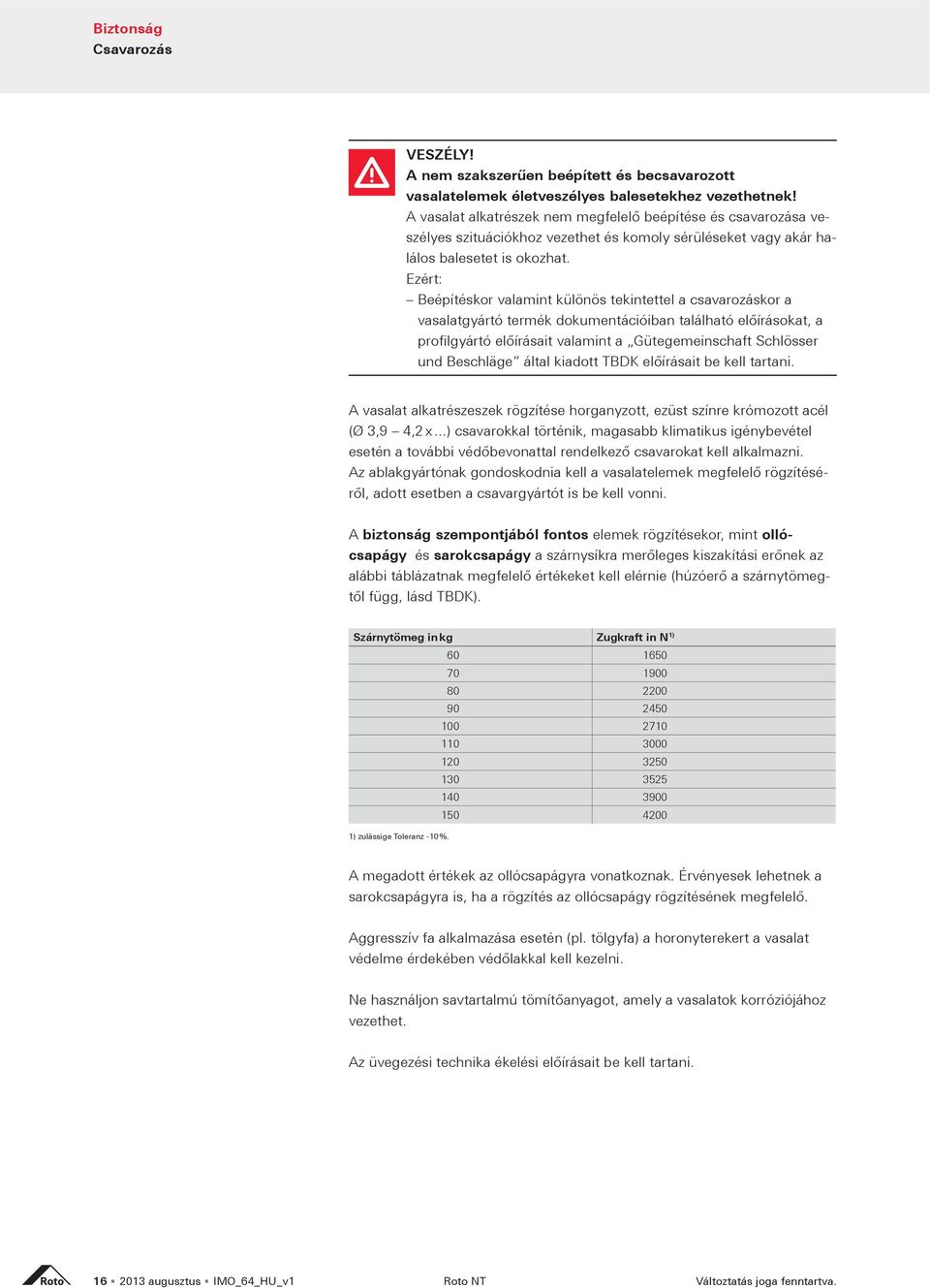

16 Biztonság Csavarozás VESZÉLY! vasalatelemek életveszélyes balesetekhez vezethetnek! szélyes szituációkhoz vezethet és komoly sérüléseket vagy akár halálos balesetet is okozhat. Ezért: Beépítéskor valamint különös tekintettel a csavarozáskor a. A vasalat alkatrészeszek rögzítése horganyzott, ezüst színre krómozott acél (Ø 3,9 4,2 x...) csavarokkal történik, magasabb klimatikus igénybevétel - A biztonság szempontjából fontos elemek rögzítésekor, mint ollócsapágy és sarokcsapágy - Szárnytömeg in kg Zugkraft in N 1) ) zulässige Toleranz -10 %. A megadott értékek az ollócsapágyra vonatkoznak. Érvényesek lehetnek a Aggresszív fa alkalmazása esetén (pl. tölgyfa) a horonyterekert a vasalat vezethet augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

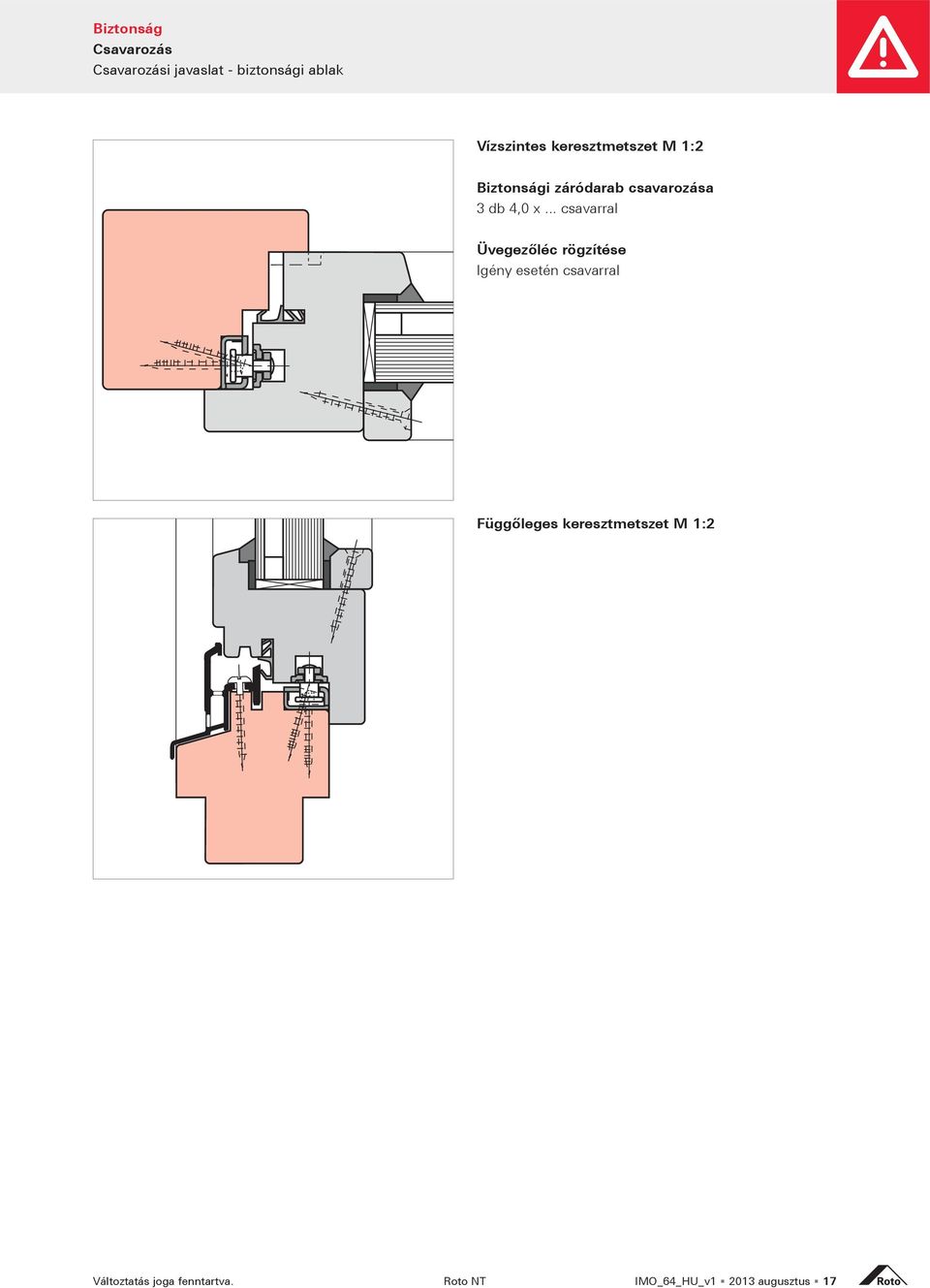

17 Biztonság Csavarozás Csavarozási javaslat - biztonsági ablak Vízszintes keresztmetszet M 1:2 Biztonsági záródarab csavarozása 3 db 4,0 x... csavarral Igény esetén csavarral M 1:2 Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 17

18 Termék információ Általános vasalat tulajdonságok Roto NT Általános vasalat tulajdonságok Könnyen mozgatható állítható zárócsapok A zárócsapok hagyományos szerszámokkal könnyen állíthatóak csap V csap: biztonsági excenteres csap Az ollókar tulajdonságai: integrált huzatbiztosítás változtatható buktatási mélység ( mm) nyitásfékezés esetén) Olló- és sarokcsapágy a szárnyperemmel egyvonalban gas fokú korrózióvédelmet (DIN EN / 8 4. osztály) a Nano részecs- 3D állíthatóság az ollókaron / sarokpánton / sarokcsapágyon Tokszabadméretek 12 / 20: 2 / 20 / 2 mm (felül / tengelyoldal / alul) ill. 15 / 20 / 15 mm (felül / oldalt / alul) 130 kg szárnytömeg esetén Karbantartást nem igényel Megfelel az EN : és az EN 1191: szabványoknak A bukócsapágy már alapkivitel esetén is biztosítja a kiemelésgátlást augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

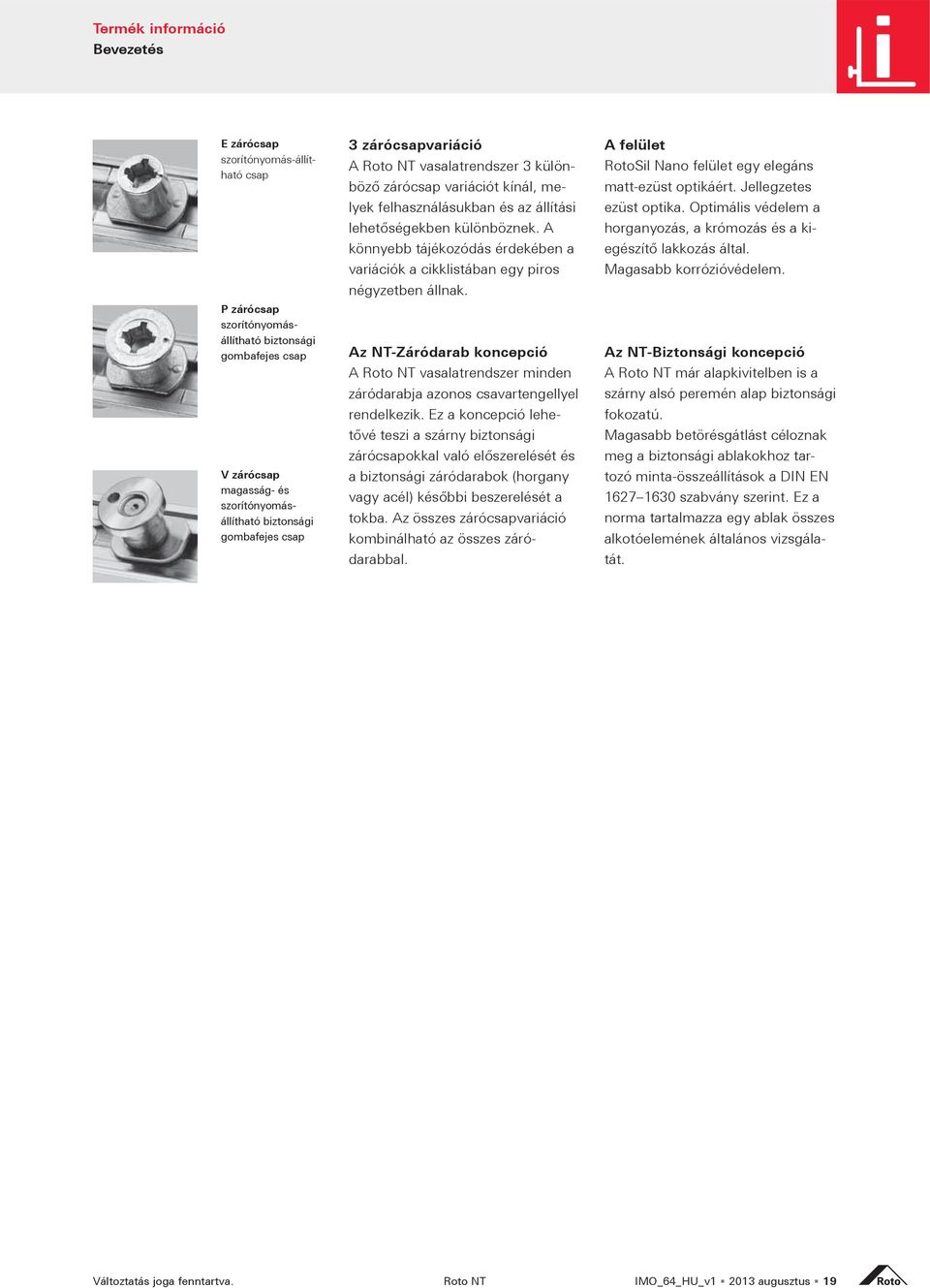

19 Termék információ Bevezetés E zárócsap szorítónyomás-állítható csap P zárócsap szorítónyomásállítható biztonsági gombafejes csap V zárócsap magasság- és szorítónyomásállítható biztonsági gombafejes csap 3 zárócsapvariáció A Roto NT vasalatrendszer 3 külön- lyek felhasználásukban és az állítási könnyebb tájékozódás érdekében a variációk a cikklistában egy piros négyzetben állnak. Az NT-Záródarab koncepció A Roto NT vasalatrendszer minden záródarabja azonos csavartengellyel rendelkezik. Ez a koncepció lehe- a biztonsági záródarabok (horgany tokba. Az összes zárócsapvariáció kombinálható az összes záródarabbal. A felület RotoSil Nano felület egy elegáns matt-ezüst optikáért. Jellegzetes ezüst optika. Optimális védelem a horganyozás, a krómozás és a ki- Magasabb korrózióvédelem. Az NT-Biztonsági koncepció A Roto NT már alapkivitelben is a szárny alsó peremén alap biztonsági fokozatú. Magasabb betörésgátlást céloznak meg a biztonsági ablakokhoz tartozó minta-összeállítások a DIN EN szabvány szerint. Ez a norma tartalmazza egy ablak összes alkotóelemének általános vizsgálatát. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 19

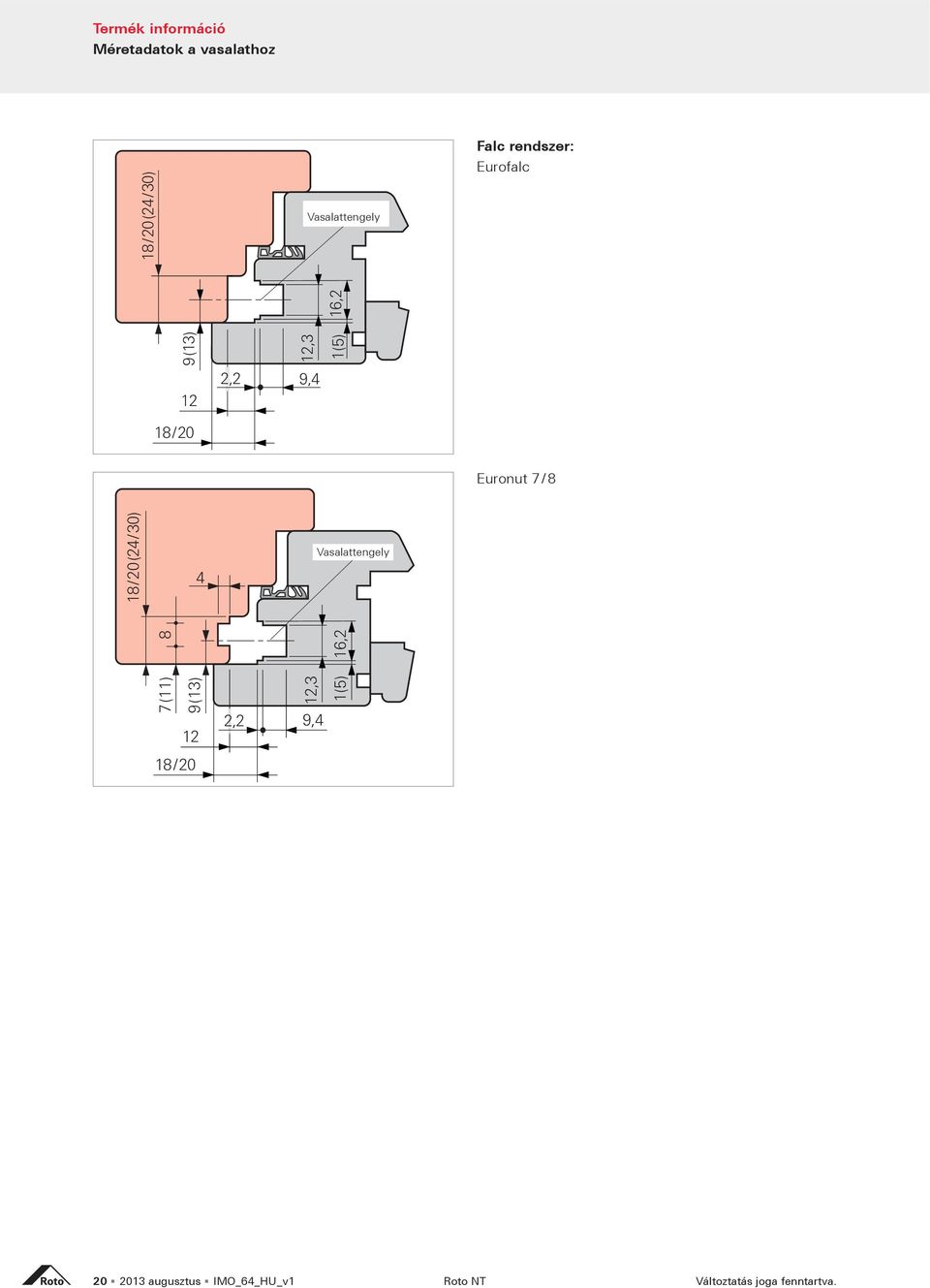

20 Termék információ Méretadatok a vasalathoz 18/20(24/30) Vasalattengely Falc rendszer: Eurofalc 9(13) 16, /20 2,2 12,3 9,4 1(5) Euronut 7 / 8 18/20(24/30) 4 Vasalattengely 8 16,2 7(11) 9(13) 12 2,2 12,3 9,4 1(5) 18/ augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

21 Termék információ Tokszabadméretek Takarókkal együtt felül 21 alul Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 21

22 Termék információ Alkalmazási diagram Pántoldal E5 Nyíló- / bukó-nyíló vasalat, négyszög ablak Alkalmazási diagram Pántoldal E5 Nyíló- / bukó-nyíló vasalat, négyszög ablak Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm kg/m 2 60 kg/m 2 50 kg/m 2 40 kg/m 2 Szárnytömeg SzT... max. 150 kg 1) es biztonsági fokozat (RC1 / RC1 N) Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm 1500 Szárnytömeg SzT... max. 150 kg 1) 2-es biztonsági fokozat (RC2 / RC2 N) Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm Szárnytömeg SzT... max. 150 kg 1) SzHM mm-ben SzHSz mm-ben 1 mm / m 2 üvegvastagság = 2,5 kg = Nem megengedett alkalmazási tartomány = Másodolló szükséges 1) Tájolócsap nélküli sarokcsapágy esetén a szárnytömeg max. 130 kg augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

23 Termék információ Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 25 Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 25 Alkalmazási tartomány Szárnyhoronyszélesség SzHSz...lásd diagramm 2280 Szárnyhoronymagasság SzHM...lásd diagramm 2000 Szárnytömeg SzT... max. 80 kg 1 mm / m 2 üvegvastagság = 2,5 kg = Nem megengedett alkalmazási tartomány SzHM rúdzároldal mm-ben SzHM tengelyoldal mm-ben SzHSz mm-ben Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 23

24 Termék információ Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 40 Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 40 Alkalmazási tartomány Szárnyhoronyszélesség SzHSz...lásd diagramm 2215 Szárnyhoronymagasság SzHM...lásd diagramm Szárnytömeg SzT... max. 80 kg mm / m 2 üvegvastagság = 2,5 kg = Nem megengedett alkalmazási tartomány SzHM rúdzároldal mm-ben SzHM tengelyoldal mm-ben SzHSz mm-ben augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

25 Termék információ Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 50 Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 50 Alkalmazási tartomány Szárnyhoronyszélesség SzHSz...lásd diagramm Szárnyhoronymagasság SzHM...lásd diagramm Szárnytömeg SzT... max. 80 kg mm / m 2 üvegvastagság = 2,5 kg = Nem megengedett alkalmazási tartomány SzHM rúdzároldal mm-ben SzHM tengelyoldal mm-ben SzHSz mm-ben Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 25

26 Termék információ Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 15 Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, ferde ablak 15 Alkalmazási tartomány Szárnyhoronyszélesség SzHSz...lásd diagramm Szárnyhoronymagasság SzHM...lásd diagramm Szárnytömeg SzT... max. 80 kg mm / m 2 üvegvastagság = 2,5 kg = Nem megengedett alkalmazási tartomány SzHM rúdzároldal mm-ben SzHM tengelyoldal mm-ben SzHSz mm-ben augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

27 Termék információ Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, íves ablak Alkalmazási diagram Pántoldal E5 Bukó-nyíló vasalat, íves ablak Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm Szárnytömeg SzT... max. 80 kg SzHM az ív kezdetéig mm-benin mm kg/m 2 30 kg/m 2 20 kg/m 2 1 mm / m 2 üvegvastagság = 2,5 kg = Nem megengedett alkalmazási tartomány SzHSz mm-ben = Másodolló szükséges = Másodolló lehetséges de nem szükséges = Másodolló nem lehetséges Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 27

28 Termék információ Alkalmazási diagram Pántoldal E5 Bukó vasalat, négyszög ablak Alkalmazási diagram Pántoldal E5 Bukó vasalat, négyszög ablak Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm Szárnytömeg SzT... max. 80 kg SzHM mm-ben mm / m 2 üvegvastagság = 2,5 kg minimum 2 db pánt SzHSz mm-ben minimum 3 db pánt = Nem megengedett alkalmazási tartomány = 2 horonyolló oldalt = 1 horonyolló felül vagy 2 horonyolló oldalt = 2 horonyolló felül vagy 2 horonyolló oldalt = = Figyelem: Tisztítóolló ajánlott; felülvilágít ablak esetén szükséges (RAL RG 607 / 12 szerint). A tisztítóolló alkalmazási diagramját lásd az AB 544 beépítési útmutatóban augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

29 FFH / mm Griffhöhe / mm Getriebelänge / mm Material-Nr. 3) ) 7) FFH / mm Griffhöhe / mm Getriebelänge / mm Material-Nr. 3) ) 4) ) FFB / mm Bezeichnung Länge Material-Nr. 10 Axerarm E5, System 12 / ) FFB / mm Größe Material-Nr. FFB / mm FFH / mm Größe Material-Nr. 1) Ab FFB 1400 mm: Zweitschere 9 2) Niveauschaltsperre nicht möglich. 3) Mit Sonder-Eckumlenkung 7 4) Mit Eckumlenkung 5 5) Bei FFB < 310 mm muss Montageclip entfernt werden. 6) Maximale Kippweite 80 mm. 7) Mit integrierter Eckumlenkung 1 8) Ab FFH 2401 mm: Mittelverschluss MV 200 KU 3 9) Weitere Systeme ab Seite 56. Vasalat áttekintés A Vasalat áttekintés fejezet ismertetése ajánlott vasalat összeállításokat mutatja be. A Vasalat áttekintés fejezet a baloldalon a vasalat alkatrészek beépítési helyét mutatja, míg a jobboldalon a cikklista található. Az oldalakon található számozások megkönnyítik a vasalat alkatrészek azonosítását. Beschlagübersicht Drehkipp-Beschlag Grundsicherheit Beschlagübersicht Beschlagübersicht Drehkipp-Beschlag Grundsicherheit Artikelliste Anwendungsbereich Flügelfalzbreite FFB mm 1) Flügelfalzhöhe FFH mm 8) Flügelgewicht FG... max. 150 kg a DK-Getriebe Griffsitz konstant, Dornmaß 15 mm ) E E E E E E E E ) E DK-Getriebe Griffsitz mittig / variabel, Dornmaß 15 mm E E E E E ) E Mittelverschluss 200 KU (ab FFH 2401 mm) Schnäpperzapfen Eckumlenkung o. Abb. 1 E Eckumlenkung 1 P Eckumlenkung DK 1 P Sonder-Eckumlenkung o. Abb. 1 E (FFH < 360 mm) Sonder-Eckumlenkung 1 P (FFH < 360 mm) 8 Axerstulp 11 Axerlager E5 12 / 18-9 (-13) Axerlager E5 12 / 18-9 (-13) m. BZ Axerlager E5 12 / 20-9 (-13) Axerlager E5 12 / 20-9 (-13) m. BZ a Axerlagerstift Eckumlenkung Axer 1 P Mittelverschluss mehrteilig, waagrecht und senkrecht E KU 1 E E KU 1 E KU 1 E E Falzeckband E5 12 / 18-9 Nut L R Falzeckband E5 12 / 20-9 Nut L R Falzeckband E5 12 / Nut L R Falzeckband E5 12 / Nut L R Ecklager E5 12 / 18-9 (-13) o. BZ. L Flügelgewicht max. 130 kg R Ecklager E5 12 / 18-9 (-13) m. BZ. L R Ecklager E5 12 / 20-9 (-13) o. BZ. L Flügelgewicht max. 130 kg R Ecklager E5 12 / 20-9 (-13) m. BZ. L R Niveauschaltsperre Flügelteil Profilspezifische Teile: Tabellen ab S Niveauschaltsperre Rahmenteil 18 Kipplager 19 Schließstück ) Schnäpper (ab FFH 1601 mm) 21 Spaltlüfter, optional E Zweitschere (ab FFB 1400 mm) ) L R L R L R L R Bei FFH < 500 mm muss die Kippweite auf 80 mm begrenzt werden! 30. Juli IMO_63_DE_v0 Roto NT Änderungen vorbehalten. Änderungen vorbehalten. Roto NT IMO_63_DE_v0. Juli A tényleges szállítási terjedelem függ az ablak méreteinek (szélesség, magasság) a függvényében a megrendelt vasalat összeállítástól. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 29

30 Vasalat áttekintés Bukó-nyíló vasalat Alap biztonsági fokozat Vasalat áttekintés a mm-nél kisebb SzHM esetén a bukásmélységet 80 mm-re kell korlátozni! augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

31 Vasalat áttekintés Bukó-nyíló vasalat Alap biztonsági fokozat Cikklista Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm 1) Szárnyhoronymagasság SzHM mm 8) Szárnytömeg SzT... max. 150 kg 1 B-Ny rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) 2) 7) ) E E E E E E E E ) E B-Ny rúdzár változtatható kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) ) ) ) E E E E E ) E Középzáró 200 TH (2401 mm SzHM-tól) Csappantyúcsap Sarokváltó kép nélkül 1 E Sarokváltó 1 P B-Ny sarokváltó 1 P Különleges sarokváltó kép nélkül 1 E (SzHM < 360 mm) Különleges sarokváltó 1 P (SzHM < 360 mm) 8 SzHSz / mm Megnevezés Hossz Cikkszám ) E Másodolló Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Olló sarokváltó 1 P SzHSz / mm SzHM / mm Méret Cikkszám E TH 1 E E TH 1 E TH 1 E E Sarokpánt E5 12 / 18-9 Nut B J Sarokpánt E5 12 / 20-9 Nut B J Sarokpánt E5 12 / Nut B J Sarokpánt E5 12 / Nut B J Sarokcspágy E5 12 / 18-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 18-9 (-13) tájolócsappal B J Sarokcspágy E5 12 / 20-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 20-9 (-13) tájolócsappal B J szárnyrész táblázatok a oldalakon 17 tokrész 18 Bukócsapágy 19 Záródarab 20 Csappantyú (1601 mm SzHM-tól) ) Különleges sarokváltóval 7 4) Sarokváltóval 5 6) Maximális buktatási mélység 80 mm. 7) Integrált sarokváltóval 1 8) 2401 mm SzHM-tól 200-as toldható középzárót kell alkalmazni 3 9) További rendszerek: lásd 56. oldal. 10 Ollókar E5, 12 / 18-9 rendszer 9) SzHSz / mm Méret Cikkszám ) B J B J B J B J Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 31

32 Vasalat áttekintés Bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N DIN EN ) Vasalat áttekintés a mm-nél kisebb SzHM esetén a bukásmélységet 80 mm-re kell korlátozni! augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

33 Vasalat áttekintés Bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N DIN EN ) Cikklista Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm 7) Szárnytömeg SzT... max. 150 kg 1 B-Ny rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) 1) 6) ) E E E E E E E E ) E B-Ny rúdzár változtatható kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) ) ) ) E E E E E ) E Középzáró 200 TH (2401 mm SzHM-tól) Csappantyúcsap Sarokváltó 1 P B-Ny sarokváltó 1 P Különleges sarokváltó 1 P (SzHM < 360 mm) 8 SzHSz / mm Megnevezés Hossz Cikkszám ) E Ollókar E5, 12 / 18-9 rendszer 8) SzHSz / mm Méret Cikkszám ) B J B J B J B J Olló sarokváltó 1 P Többrészes középzáró, vízszintes - RC1 / RC1 N SzHSz / mm Méret Cikkszám P P P TH 1 E P TH 1 E P SzHM / mm Méret Cikkszám E TH 1 E E TH 1 E TH 1 E E Sarokpánt E5 12 / 18-9 Nut B J Sarokpánt E5 12 / 20-9 Nut B J Sarokpánt E5 12 / Nut B J Sarokpánt E5 12 / Nut B J Sarokcspágy E5 12 / 18-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 18-9 (-13) tájolócsappal B J Sarokcspágy E5 12 / 20-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 20-9 (-13) tájolócsappal B J szárnyrész Fúrás védelem táblázatok a oldalakon 18 tokrész 19 Acél bukócsapágy 20 Záródarab 21 Acél biztonsági záródarab 22 Csappantyú (601 mm SzHM-tól) 23 2) Különleges sarokváltóval 7 3) Sarokváltóval 5 5) Maximális buktatási mélység 80 mm. 6) Integrált sarokváltóval 1 7) 2401 mm SzHM-tól 200-as toldható középzárót kell alkalmazni 3 8) További rendszerek: lásd 56. oldal. 10 Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 33

34 Vasalat áttekintés Bukó-nyíló vasalat 2-es biztonsági fokozat (RC2 / RC2 N DIN EN ) Vasalat áttekintés a mm-nél kisebb SzHM esetén a bukásmélységet 80 mm-re kell korlátozni! augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

35 Vasalat áttekintés Bukó-nyíló vasalat 2-es biztonsági fokozat (RC2 / RC2 N DIN EN ) Cikklista Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm Szárnytömeg SzT... max. 150 kg 1 B-Ny rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám V V V V V V V V V V Csappantyúcsap Sarokváltó 1 V B-Ny sarokváltó 1 V SzHSz / mm Megnevezés Méret Cikkszám V V V Ollókar E5, 12 / 18-9 rendszer 1) SzHSz / mm Méret Cikkszám B J B J B J Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Olló sarokváltó 1 V SzHSz / mm SzHM / mm Méret Cikkszám V V V TH 1 V V TH 1 V V TH 1 V V TH 1 V TH 1 V V TH 1 V TH 1 V V TH 1 V TH 1 V V Sarokpánt E5 12 / 18-9 Nut B J Sarokpánt E5 12 / 20-9 Nut B J Sarokpánt E5 12 / Nut B J Sarokpánt E5 12 / Nut B J Sarokcspágy E5 12 / 18-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 18-9 (-13) tájolócsappal. B J Sarokcspágy E5 12 / 20-9 (-13) tájolócsap nélkül. B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 20-9 (-13) tájolócsappal B J szárnyrész Fúrás védelem táblázatok a oldalakon 14 tokrész 15 Acél bukócsapágy 16 Acél biztonsági záródarab 17 Csappantyú (601 mm SzHM-tól) 21 1) További rendszerek: lásd 56. oldal. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 35

36 Vasalat áttekintés Nyíló vasalat Alap biztonsági fokozat Vasalat áttekintés a augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

37 Vasalat áttekintés Nyíló vasalat Alap biztonsági fokozat Cikklista Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm 5) Szárnytömeg SzT... max. 150 kg 1 B-Ny rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) 1) 4) ) E E E E E E E E ) E B-Ny rúdzár változtatható kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) ) ) ) E E E E E ) E Középzáró 200 TH (2401 mm SzHM-tól) Csappantyúcsap Sarokváltó kép nélkül 1 E Sarokváltó 1 P B-Ny sarokváltó 1 P Sarokpánt E5 12 / 18-9 Nut B J Sarokpánt E5 12 / 20-9 Nut B J Sarokpánt E5 12 / Nut B J Sarokpánt E5 12 / Nut B J Sarokcspágy E5 12 / 18-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 18-9 (-13) tájolócsappal B J Sarokcspágy E5 12 / 20-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 20-9 (-13) tájolócsappal B J szárnyrész Lökethatároló (90 ) táblázatok a oldalakon 16 tokrész 17 Rejtett középzáró szárnyrész 18 Rejtett középzáró tokrész 6) 19 Záródarab 20 Acél biztonsági záródarab 21 Csappantyú (1601 mm SzHM-tól) 2) Különleges sarokváltóval 7 3) Sarokváltóval 5 4) Integrált sarokváltóval 1 5) 2401 mm SzHM-tól 200-as toldható középzárót kell alkalmazni 3 7 Különleges sarokváltó kép nélkül 1 E (SzHM < 360 mm) Különleges sarokváltó 1 P (SzHM < 360 mm) 8 Többrészes középzáró, vízszintes SzHSz / mm Méret Cikkszám E Nyílószárnypántkar E5 12 / 18-9 B J Nyílószárnypántkar E5 12 / 20-9 B J Nyílószárnypántkar E5 12 / B J Nyílószárnypántkar E5 12 / B J Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 37

38 Vasalat áttekintés Bukó vasalat változtatható kilincsmagasságú B-Ny rúdzárral Vasalat áttekintés a a augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

39 Vasalat áttekintés Bukó vasalat változtatható kilincsmagasságú B-Ny rúdzárral Cikklista Alkalmazási tartomány (lásd alkalmazási diagram) Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm Szárnytömeg SzT... max. 80 kg 1 B-Ny rúdzár változtatható kilincsmagassággal, kilincstávolság 15 mm SzHSz / mm Méret / mm Cikkszám E E E E E Sarokváltó kép nélkül 1 E Sarokváltó 1 P SzHSz / mm Méret Cikkszám E Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Horonyolló (beépítés IMO_111) Bukópánt E5, Nut, 12 / 18 9 rendszer Cikkszám kiegyenlítéssel kiegyenlítés nélkül 1) Lökethatároló (90 ) táblázatok a oldalakon 8 Záródarab 9 Rejtett középzáró szárnyrész SzHSz mm SzHSz mm 1 db 2 db 10 Rejtett középzáró tokrész 2) SzHSz mm SzHSz mm 1 db 2 db 1) Két vagy több bukópánt alkalmazása esetén az egyik pántnak mindig kiegyenlítés nélkülinek kell lennie. Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 39

40 Vasalat áttekintés Nyíló- / bukó-nyíló vasalat Alap biztonsági fokozat Vasalat áttekintés tokosztó nélkül a a a 19 18a mm-nél kisebb SzHM esetén a bukásmélységet 80 mm-re kell korlátozni! BEÉPÍTÉSI TANÁCS! A másodszárnyat nyitott szárnyperemrúdzárral felakasztani augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

41 Vasalat áttekintés Nyíló- / bukó-nyíló vasalat Alap biztonsági fokozat Cikklista Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm 1) Szárnyhoronymagasság SzHM mm 9) Szárnytömeg SzT... max. 150 kg 1 B-Ny rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) )8) E E E E E E E E ) E B-Ny rúdzár változtatható kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) ) ) ) E E E E E ) E Középzáró 200 TH (2401 mm SzHM-tól) Csappantyúcsap Sarokváltó kép nélkül 1 E Sarokváltó 1 P B-Ny sarokváltó 1 P Különleges sarokváltó (SzHM < 360 mm) 1 E kép nélkül Különleges sarokváltó (SzHM < 360 mm) 1 P SzHSz / mm Megnevezés Hossz Cikkszám ) E Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Olló sarokváltó 1 P SzHSz / mm SzHM / mm Méret Cikkszám E TH 1 E E TH 1 E TH 1 E E Sarokpánt E5 12 / 18-9 Nut B J Sarokpánt E5 12 / 20-9 Nut B J Sarokpánt E5 12 / Nut B J Sarokpánt E5 12 / Nut B J Sarokcspágy E5 12 / 18-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 18-9 (-13) tájolócsappal B J Sarokcspágy E5 12 / 20-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 20-9 (-13) tájolócsappal B J szárnyrész Nyílószárnypántkar E5 12 / 18-9 L R Nyílószárnypántkar E5 12 / 20-9 L R Nyílószárnypántkar E5 12 / L R Nyílószárnypántkar E5 12 / L R Ollókar E5, 12 / 18-9 rendszer 10) SzHSz / mm Méret Cikkszám ) B J B J B J B J Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 41

42 Vasalat áttekintés Nyíló- / bukó-nyíló vasalat Alap biztonsági fokozat Cikklista 18 14) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) a 11) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) )7) ) ) ) Csappantyú szárnyperemrúdzárhoz Másodolló tokrész szárnyperemrúdzárhoz táblázatok a oldalakon 23 Rejtett középzáró szárnyrész 24 Bukócsapágy 25 Záródarab 26 Rejtett középzáró tokrész 15) 27 Biztonsági záródarab 21 3) Különleges sarokváltóval 7 4) Sarokváltóval 5 6) Záródarab nem lehetséges. 7) 8 mm-es kilincstávolságú B-Ny rúdzárhoz. 8) Integrált sarokváltóval 1 9) 2401 mm SzHM-tól 200-as toldható középzárót kell alkalmazni 3 10) További rendszerek: lásd 56. oldal. 13) Maximális buktatási mélység 80 mm. 14) Szárnyperemrúdzárnál a jobb oldali excentert 180 -kal elfordítani. 15) A 87. oldalon található beépítési tanácsra ügyelni ) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) ) ) ) a Szárnyperemrúdzár Plus változtatható 11) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

43 Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 43

44 Vasalat áttekintés Nyíló- / bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N DIN EN ) Vasalat áttekintés tokosztó nélkül a a a 17 16a mm-nél kisebb SzHM esetén a bukásmélységet 80 mm-re kell korlátozni! BEÉPÍTÉSI TANÁCS! A másodszárnyat nyitott szárnyperemrúdzárral felakasztani augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.

45 Vasalat áttekintés Nyíló- / bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N DIN EN ) Cikklista Alkalmazási tartomány Szárnyhoronyszélesség SzHSz mm Szárnyhoronymagasság SzHM mm 10) Szárnytömeg SzT... max. 150 kg 1 B-Ny rúdzár állandó kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) )4) E E E E E E E E ) E B-Ny rúdzár változtatható kilincsmagassággal, kilincstávolság 15 mm SzHM / mm Kilincsmagasság / mm Rúdzárhossz / mm Cikkszám ) ) ) ) E E E E E ) E Középzáró 200 TH (2401 mm SzHM-tól) Csappantyúcsap Sarokváltó 1 P B-Ny sarokváltó 1 P Különleges sarokváltó (SzHM < 360 mm) 1 P SzHSz / mm Megnevezés Hossz Cikkszám E Ollócsapágy E5 12 / 18-9 (-13) Ollócsapágy E5 12 / 18-9 (-13) tájolócsappal Ollócsapágy E5 12 / 20-9 (-13) Ollócsapágy E5 12 / 20-9 (-13) tájolócsappal a Ollócsapágycsap Olló sarokváltó 1 P Többrészes középzáró, vízszintes - RC1 / RC1 N SzHSz / mm Méret Cikkszám P P P TH 1 E P TH 1 E P SzHM / mm Méret Cikkszám E TH 1 E E TH 1 E TH 1 E E Sarokpánt E5 12 / 18-9 Nut B J Sarokpánt E5 12 / 20-9 Nut B J Sarokpánt E5 12 / Nut B J Sarokpánt E5 12 / Nut B J Sarokcspágy E5 12 / 18-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 18-9 (-13) tájolócsappal B J Sarokcspágy E5 12 / 20-9 (-13) tájolócsap nélkül B szárnytömeg max. 130 kg J Sarokcspágy E5 12 / 20-9 (-13) tájolócsappal B J Ollókar E5, 12 / 18-9 rendszer 12) SzHSz / mm Méret Cikkszám ) B J B J B J B J Változtatás joga fenntartva. Roto NT IMO_64_HU_v augusztus. 45

46 Vasalat áttekintés Nyíló- / bukó-nyíló vasalat 1-es biztonsági fokozat (RC1 / RC1 N DIN EN ) Cikklista 16 8) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) a 13) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) )7) ) ) ) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) ) ) ) szárnyrész tokrész szárnyperemrúdzárhoz Csappantyú szárnyperemrúdzárhoz Fúrás védelem SzHSz / mm Megnevezés Hossz Cikkszám E ) E ) E Toldható középzáró SzHSz / mm Méret Cikkszám TH TH 1 E táblázatok a oldalakon 24 Acél bukócsapágy 25 Záródarab 26 Acél biztonsági záródarab 2) Különleges sarokváltóval 7 3) Sarokváltóval 5 4) Integrált sarokváltóval 1 6) Záródarab nem lehetséges. 7) 8 mm-es kilincstávolságú B-Ny rúdzárhoz. 8) Szárnyperemrúdzárnál a jobb oldali excentert 180 -kal elfordítani. 9) Maximális buktatási mélység 80 mm. 10) 2401 mm SzHM-tól 200-as toldható középzárót kell alkalmazni 3 12) További rendszerek: lásd 56. oldal. 17a Szárnyperemrúdzár Plus változtatható 13) SzHM / mm magasság Hossz / mm Cikkszám ) ) ) augusztus. IMO_64_HU_v1 Roto NT Változtatás joga fenntartva.
