1 Huzalos szikraforgácsolás Ready for Production

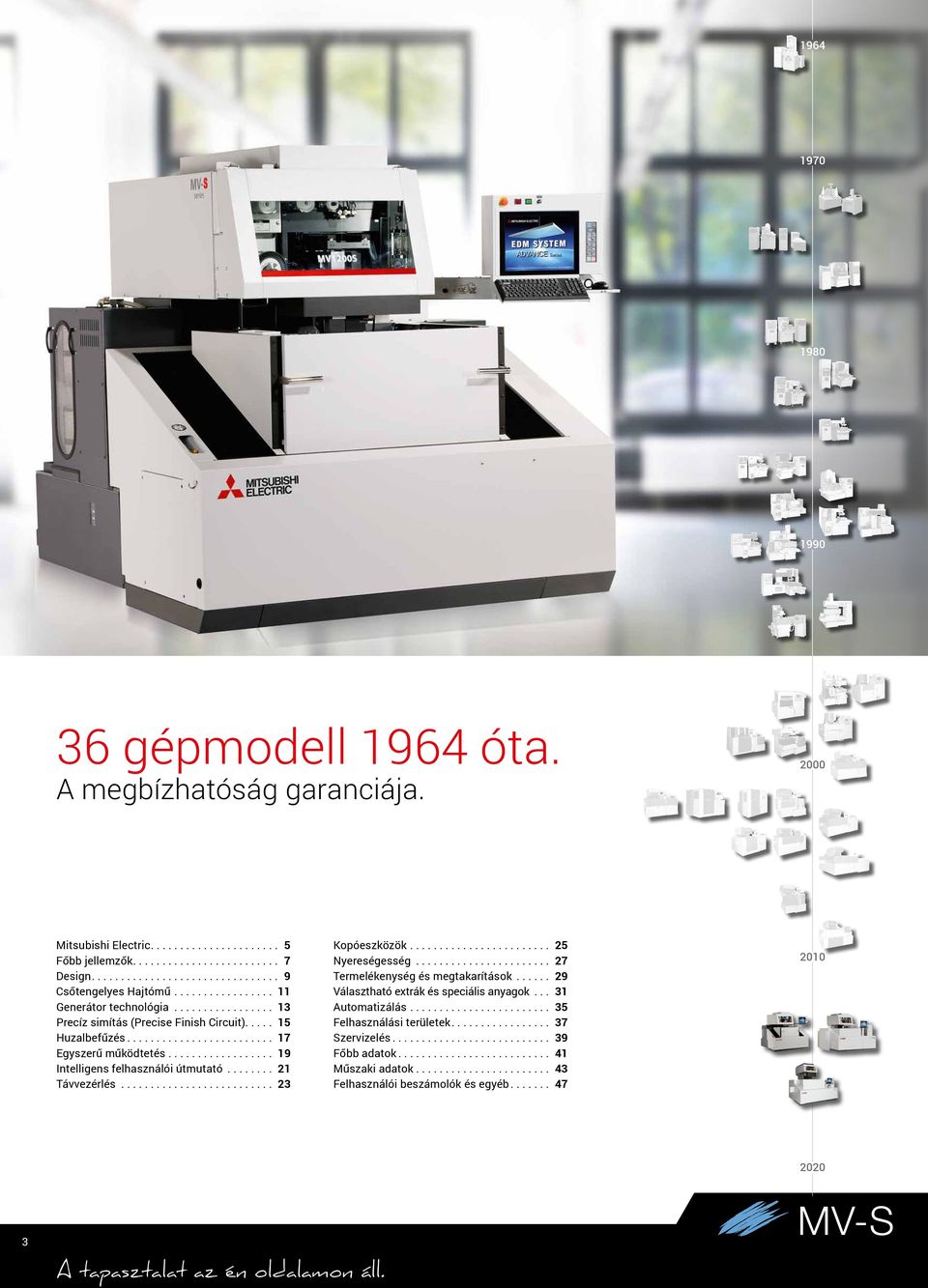

2 gépmodell 1964 óta. A megbízhatóság garanciája Mitsubishi Electric Főbb jellemzők Design Csőtengelyes Hajtómű Generátor technológia Precíz simítás (Precise Finish Circuit) Huzalbefűzés Egyszerű működtetés Intelligens felhasználói útmutató Távvezérlés Kopóeszközök Nyereségesség Termelékenység és megtakarítások Választható extrák és speciális anyagok Automatizálás Felhasználási területek Szervizelés Főbb adatok Műszaki adatok Felhasználói beszámolók és egyéb A tapasztalat az én oldalamon áll.

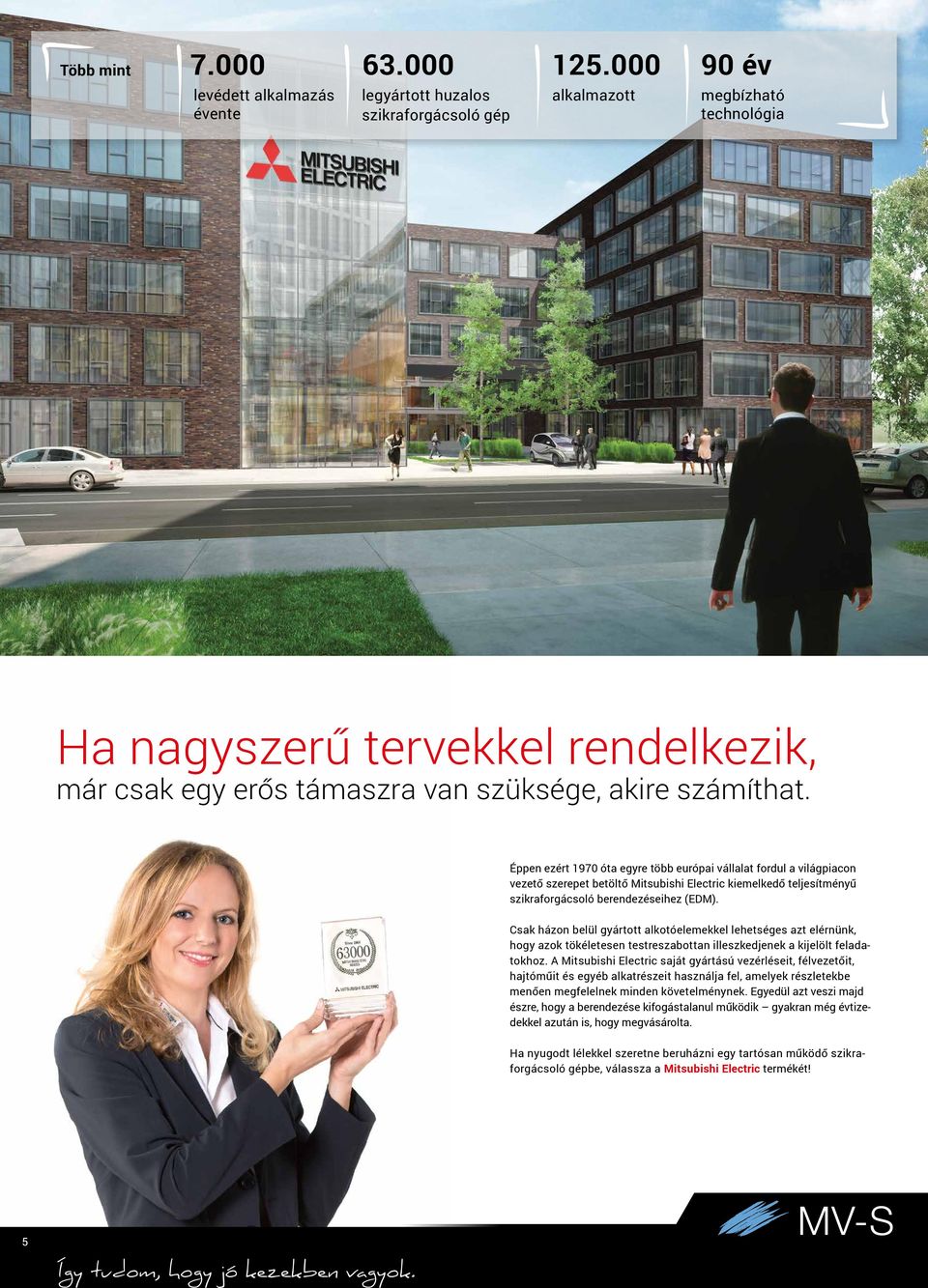

3 Több mint év levédett alkalmazás évente legyártott huzalos szikraforgácsoló gép alkalmazott megbízható technológia Ha nagyszerű tervekkel rendelkezik, már csak egy erős támaszra van szüksége, akire számíthat. Éppen ezért 1970 óta egyre több európai vállalat fordul a világpiacon vezető szerepet betöltő Mitsubishi Electric kiemelkedő teljesítményű szikraforgácsoló berendezéseihez (EDM). Csak házon belül gyártott alkotóelemekkel lehetséges azt elérnünk, hogy azok tökéletesen testreszabottan illeszkedjenek a kijelölt feladatokhoz. A Mitsubishi Electric saját gyártású vezérléseit, félvezetőit, hajtóműit és egyéb alkatrészeit használja fel, amelyek részletekbe menően megfelelnek minden követelménynek. Egyedül azt veszi majd észre, hogy a berendezése kifogástalanul működik gyakran még évtizedekkel azután is, hogy megvásárolta. Ha nyugodt lélekkel szeretne beruházni egy tartósan működő szikraforgácsoló gépbe, válassza a Mitsubishi Electric termékét! 5 Így tudom, hogy jó kezekben vagyok.

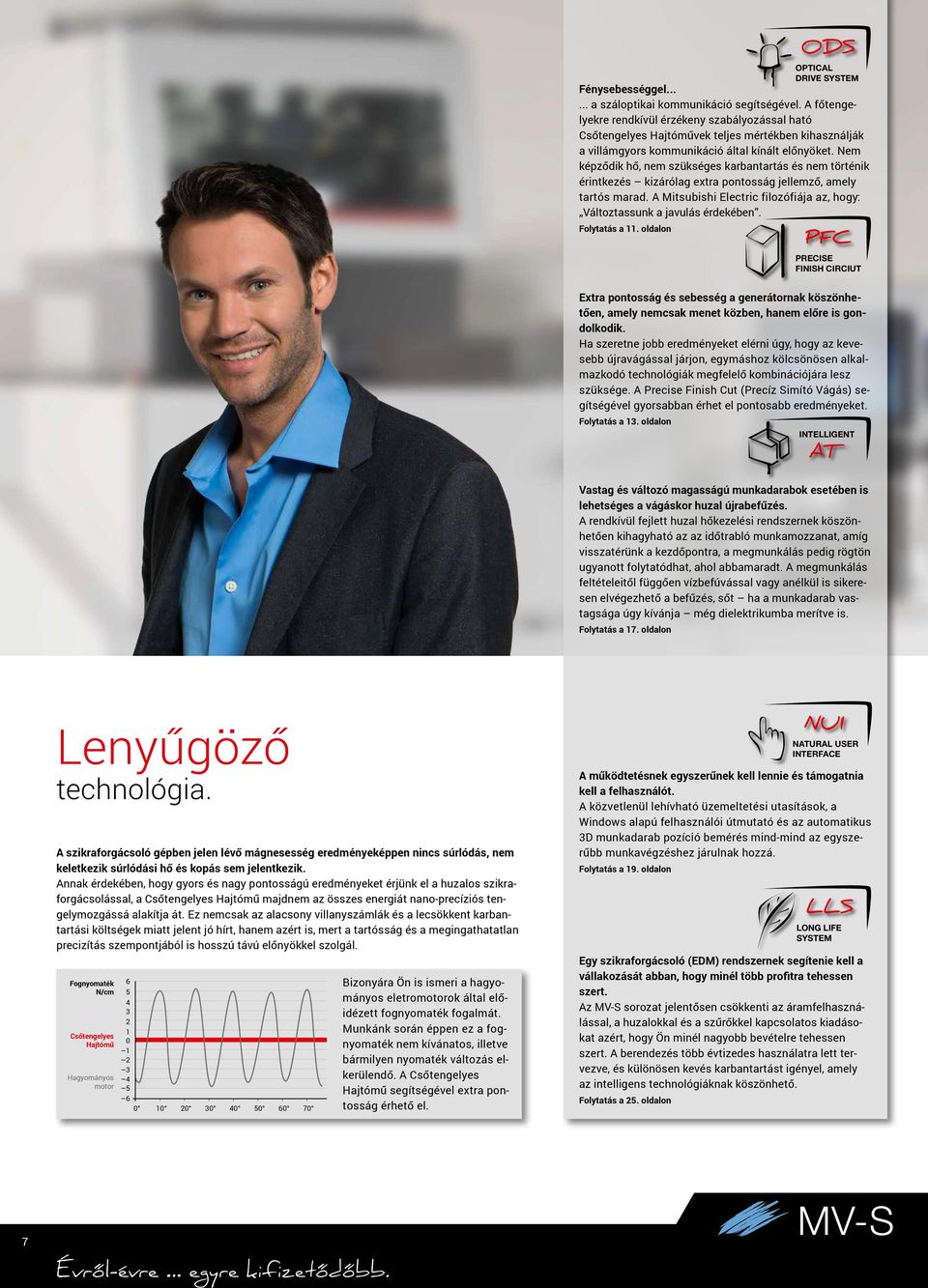

4 Fénysebességgel a száloptikai kommunikáció segítségével. A főtengelyekre rendkívül érzékeny szabályozással ható Csőtengelyes Hajtóművek teljes mértékben kihasználják a villámgyors kommunikáció által kínált előnyöket. Nem képződik hő, nem szükséges karbantartás és nem történik érintkezés kizárólag extra pontosság jellemző, amely tartós marad. A Mitsubishi Electric filozófiája az, hogy: Változtassunk a javulás érdekében. Folytatás a 11. oldalon ODS OPTICAL DRIVE SYSTEM PFC PRECISE FINISH CIRCIUT Extra pontosság és sebesség a generátornak köszönhetően, amely nemcsak menet közben, hanem előre is gondolkodik. Ha szeretne jobb eredményeket elérni úgy, hogy az kevesebb újravágással járjon, egymáshoz kölcsönösen alkalmazkodó technológiák megfelelő kombinációjára lesz szüksége. A Precise Finish Cut (Precíz Simító Vágás) segítségével gyorsabban érhet el pontosabb eredményeket. Folytatás a 13. oldalon INTELLIGENT AT Vastag és változó magasságú munkadarabok esetében is lehetséges a vágáskor huzal újrabefűzés. A rendkívül fejlett huzal hőkezelési rendszernek köszönhetően kihagyható az az időtrabló munkamozzanat, amíg visszatérünk a kezdőpontra, a megmunkálás pedig rögtön ugyanott folytatódhat, ahol abbamaradt. A megmunkálás feltételeitől függően vízbefúvással vagy anélkül is sikeresen elvégezhető a befűzés, sőt ha a munkadarab vastagsága úgy kívánja még dielektrikumba merítve is. Folytatás a 17. oldalon Lenyűgöző technológia. A szikraforgácsoló gépben jelen lévő mágnesesség eredményeképpen nincs súrlódás, nem keletkezik súrlódási hő és kopás sem jelentkezik. Annak érdekében, hogy gyors és nagy pontosságú eredményeket érjünk el a huzalos szikraforgácsolással, a Csőtengelyes Hajtómű majdnem az összes energiát nano-precíziós tengelymozgássá alakítja át. Ez nemcsak az alacsony villanyszámlák és a lecsökkent karbantartási költségek miatt jelent jó hírt, hanem azért is, mert a tartósság és a megingathatatlan precizítás szempontjából is hosszú távú előnyökkel szolgál. Fognyomaték N/cm Csőtengelyes Hajtómű Hagyományos motor Bizonyára Ön is ismeri a hagyományos eletromotorok által előidézett fognyomaték fogalmát. Munkánk során éppen ez a fognyomaték nem kívánatos, illetve bármilyen nyomaték változás elkerülendő. A Csőtengelyes Hajtómű segítségével extra pontosság érhető el. NUI NATURAL USER INTERFACE A működtetésnek egyszerűnek kell lennie és támogatnia kell a felhasználót. A közvetlenül lehívható üzemeltetési utasítások, a Windows alapú felhasználói útmutató és az automatikus 3D munkadarab pozíció bemérés mind-mind az egyszerűbb munkavégzéshez járulnak hozzá. Folytatás a 19. oldalon LLS LONG LIFE SYSTEM Egy szikraforgácsoló (EDM) rendszernek segítenie kell a vállakozását abban, hogy minél több profitra tehessen szert. Az sorozat jelentősen csökkenti az áramfelhasználással, a huzalokkal és a szűrőkkel kapcsolatos kiadásokat azért, hogy Ön minél nagyobb bevételre tehessen szert. A berendezés több évtizedes használatra lett tervezve, és különösen kevés karbantartást igényel, amely az intelligens technológiáknak köszönhető. Folytatás a 25. oldalon 7 Évről-évre egyre kifizetődőbb.

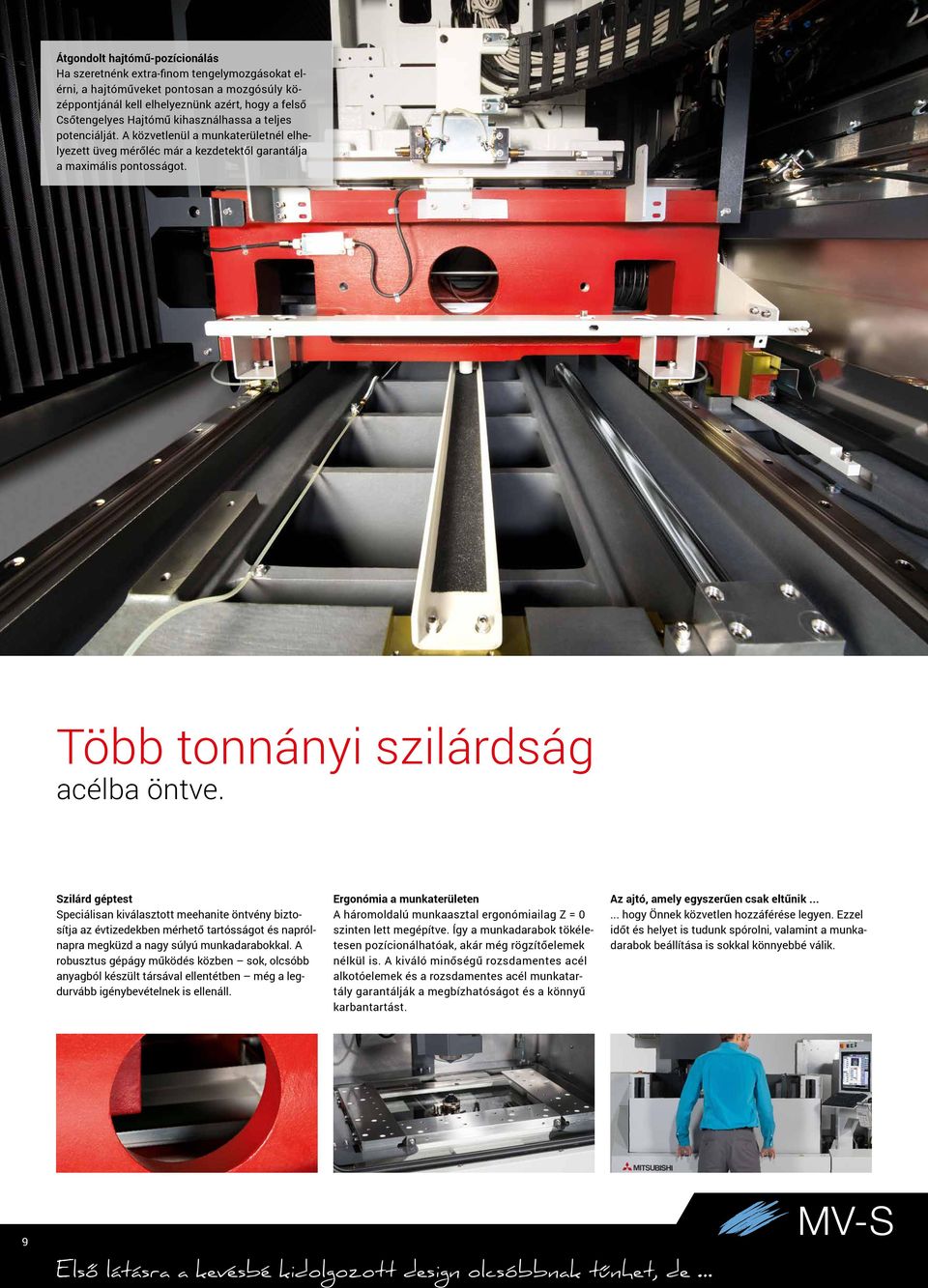

5 Átgondolt hajtómű-pozícionálás Ha szeretnénk extra-finom tengelymozgásokat elérni, a hajtóműveket pontosan a mozgósúly középpontjánál kell elhelyeznünk azért, hogy a felső Csőtengelyes Hajtómű kihasználhassa a teljes potenciálját. A közvetlenül a munkaterületnél elhelyezett üveg mérőléc már a kezdetektől garantálja a maximális pontosságot. Több tonnányi szilárdság acélba öntve. Szilárd géptest Speciálisan kiválasztott meehanite öntvény biztosítja az évtizedekben mérhető tartósságot és naprólnapra megküzd a nagy súlyú munkadarabokkal. A robusztus gépágy működés közben sok, olcsóbb anyagból készült társával ellentétben még a legdurvább igénybevételnek is ellenáll. Ergonómia a munkaterületen A háromoldalú munkaasztal ergonómiailag Z = 0 szinten lett megépítve. Így a munkadarabok tökéletesen pozícionálhatóak, akár még rögzítőelemek nélkül is. A kiváló minőségű rozsdamentes acél alkotóelemek és a rozsdamentes acél munkatartály garantálják a megbízhatóságot és a könnyű karbantartást. Az ajtó, amely egyszerűen csak eltűnik hogy Önnek közvetlen hozzáférése legyen. Ezzel időt és helyet is tudunk spórolni, valamint a munkadarabok beállítása is sokkal könnyebbé válik. 9 Első látásra a kevésbé kidolgozott design olcsóbbnak tűnhet, de

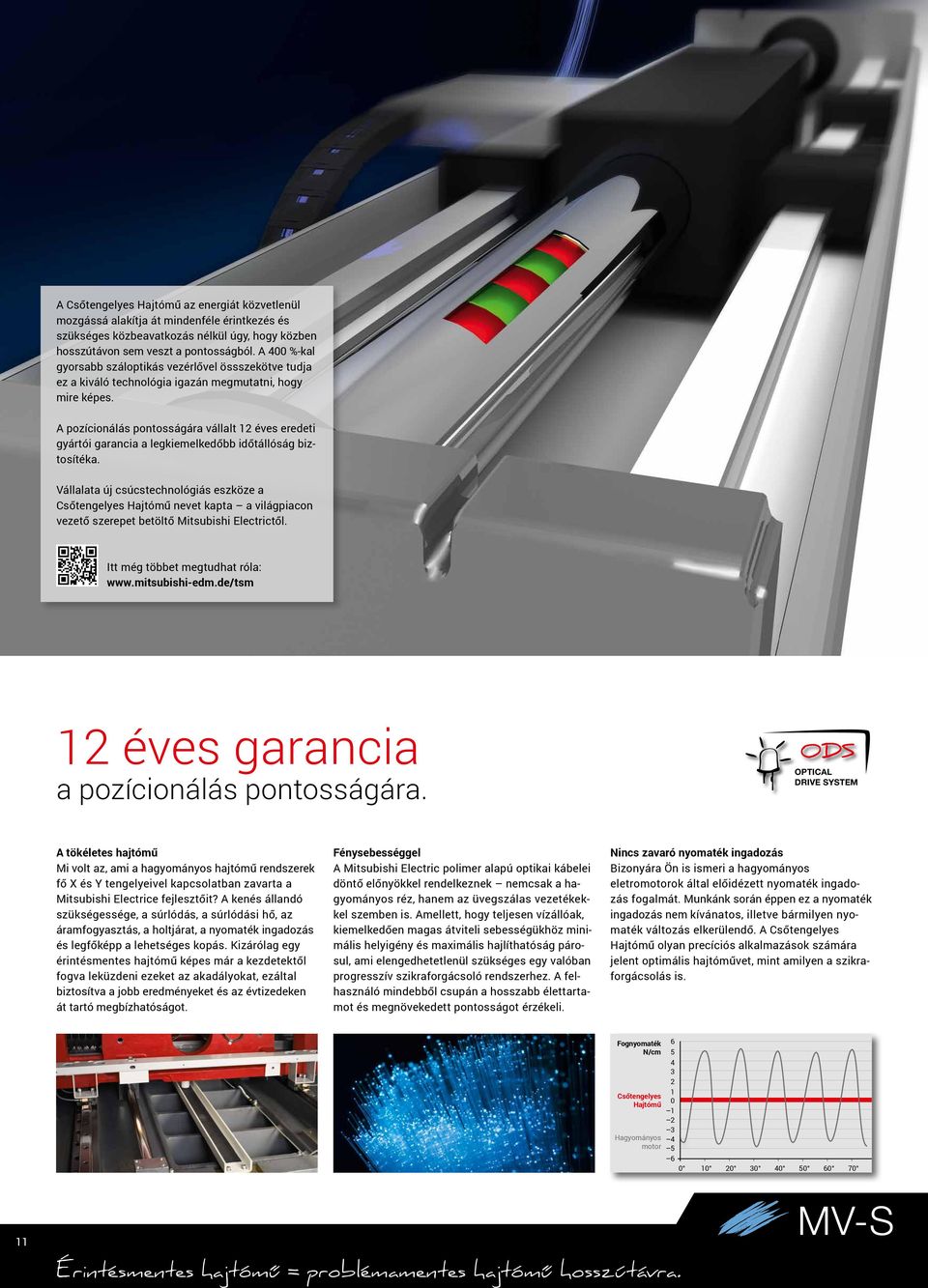

6 A Csőtengelyes Hajtómű az energiát közvetlenül mozgássá alakítja át mindenféle érintkezés és szükséges közbeavatkozás nélkül úgy, hogy közben hosszútávon sem veszt a pontosságból. A 400 %-kal gyorsabb száloptikás vezérlővel össszekötve tudja ez a kiváló technológia igazán megmutatni, hogy mire képes. A pozícionálás pontosságára vállalt 12 éves eredeti gyártói garancia a legkiemelkedőbb időtállóság biztosítéka. Vállalata új csúcstechnológiás eszköze a Csőtengelyes Hajtómű nevet kapta a világpiacon vezető szerepet betöltő Mitsubishi Electrictől. Itt még többet megtudhat róla: 12 éves garancia a pozícionálás pontosságára. ODS OPTICAL DRIVE SYSTEM A tökéletes hajtómű Mi volt az, ami a hagyományos hajtómű rendszerek fő X és Y tengelyeivel kapcsolatban zavarta a Mitsubishi Electrice fejlesztőit? A kenés állandó szükségessége, a súrlódás, a súrlódási hő, az áramfogyasztás, a holtjárat, a nyomaték ingadozás és legfőképp a lehetséges kopás. Kizárólag egy érintésmentes hajtómű képes már a kezdetektől fogva leküzdeni ezeket az akadályokat, ezáltal biztosítva a jobb eredményeket és az évtizedeken át tartó megbízhatóságot. Fénysebességgel A Mitsubishi Electric polimer alapú optikai kábelei döntő előnyökkel rendelkeznek nemcsak a hagyományos réz, hanem az üvegszálas vezetékekkel szemben is. Amellett, hogy teljesen vízállóak, kiemelkedően magas átviteli sebességükhöz minimális helyigény és maximális hajlíthatóság párosul, ami elengedhetetlenül szükséges egy valóban progresszív szikraforgácsoló rendszerhez. A felhasználó mindebből csupán a hosszabb élettartamot és megnövekedett pontosságot érzékeli. Nincs zavaró nyomaték ingadozás Bizonyára Ön is ismeri a hagyományos eletromotorok által előidézett nyomaték ingadozás fogalmát. Munkánk során éppen ez a nyomaték ingadozás nem kívánatos, illetve bármilyen nyomaték változás elkerülendő. A Csőtengelyes Hajtómű olyan precíciós alkalmazások számára jelent optimális hajtóművet, mint amilyen a szikraforgácsolás is. Fognyomaték N/cm Csőtengelyes Hajtómű Hagyományos motor Érintésmentes hajtómű = problémamentes hajtómű hosszútávra.

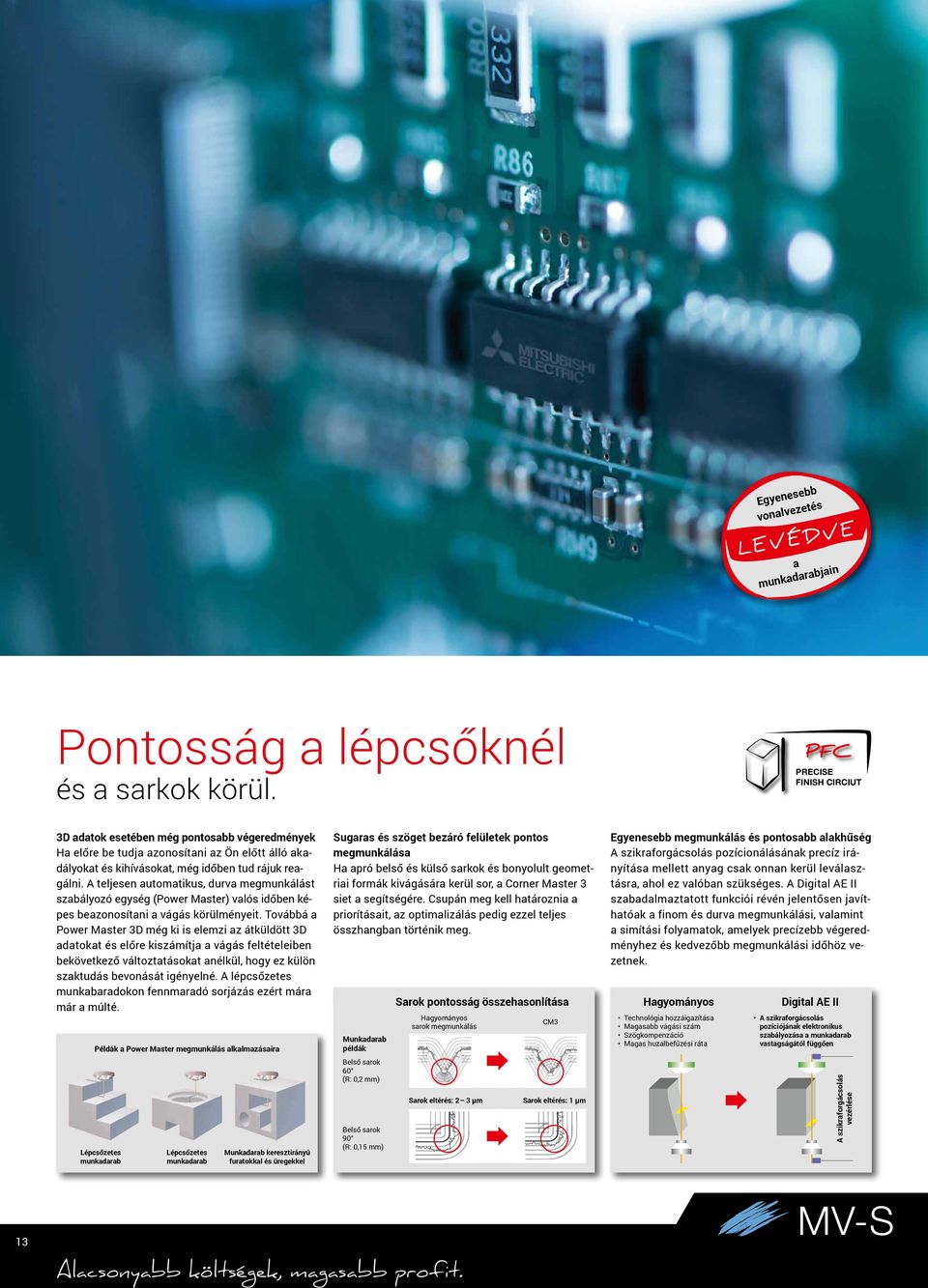

7 Egyenesebb vonalvezetés LEVÉDVE a munkadarabjain Pontosság a lépcsőknél és a sarkok körül. PFC PRECISE FINISH CIRCIUT 3D adatok esetében még pontosabb végeredmények Ha előre be tudja azonosítani az Ön előtt álló akadályokat és kihívásokat, még időben tud rájuk reagálni. A teljesen automatikus, durva megmunkálást szabályozó egység (Power Master) valós időben képes beazonosítani a vágás körülményeit. Továbbá a Power Master 3D még ki is elemzi az átküldött 3D adatokat és előre kiszámítja a vágás feltételeiben bekövetkező változtatásokat anélkül, hogy ez külön szaktudás bevonását igényelné. A lépcsőzetes munkabaradokon fennmaradó sorjázás ezért mára már a múlté. Példák a Power Master megmunkálás alkalmazásaira Lépcsőzetes munkadarab Lépcsőzetes munkadarab Munkadarab keresztirányú furatokkal és üregekkel Sugaras és szöget bezáró felületek pontos megmunkálása Ha apró belső és külső sarkok és bonyolult geometriai formák kivágására kerül sor, a Corner Master 3 siet a segítségére. Csupán meg kell határoznia a priorításait, az optimalizálás pedig ezzel teljes összhangban történik meg. Munkadarab példák Belső sarok 60 (R: 0,2 mm) Belső sarok 90 (R: 0,15 mm) Sarok pontosság összehasonlítása Hagyományos Digital AE II Hagyományos sarok megmunkálás Sarok eltérés: 2 3 µm CM3 Sarok eltérés: 1 µm Egyenesebb megmunkálás és pontosabb alakhűség A szikraforgácsolás pozícionálásának precíz irányítása mellett anyag csak onnan kerül leválasztásra, ahol ez valóban szükséges. A Digital AE II szabadalmaztatott funkciói révén jelentősen javíthatóak a finom és durva megmunkálási, valamint a simítási folyamatok, amelyek precízebb végeredményhez és kedvezőbb megmunkálási időhöz vezetnek. Technológia hozzáigazítása Magasabb vágási szám Szögkompenzáció Magas huzalbefűzési ráta A szikraforgácsolás pozíciójának elektronikus szabályozása a munkadarab vastagságától függően A szikraforgácsolás vezérlése 13 Alacsonyabb költségek, magasabb profit.

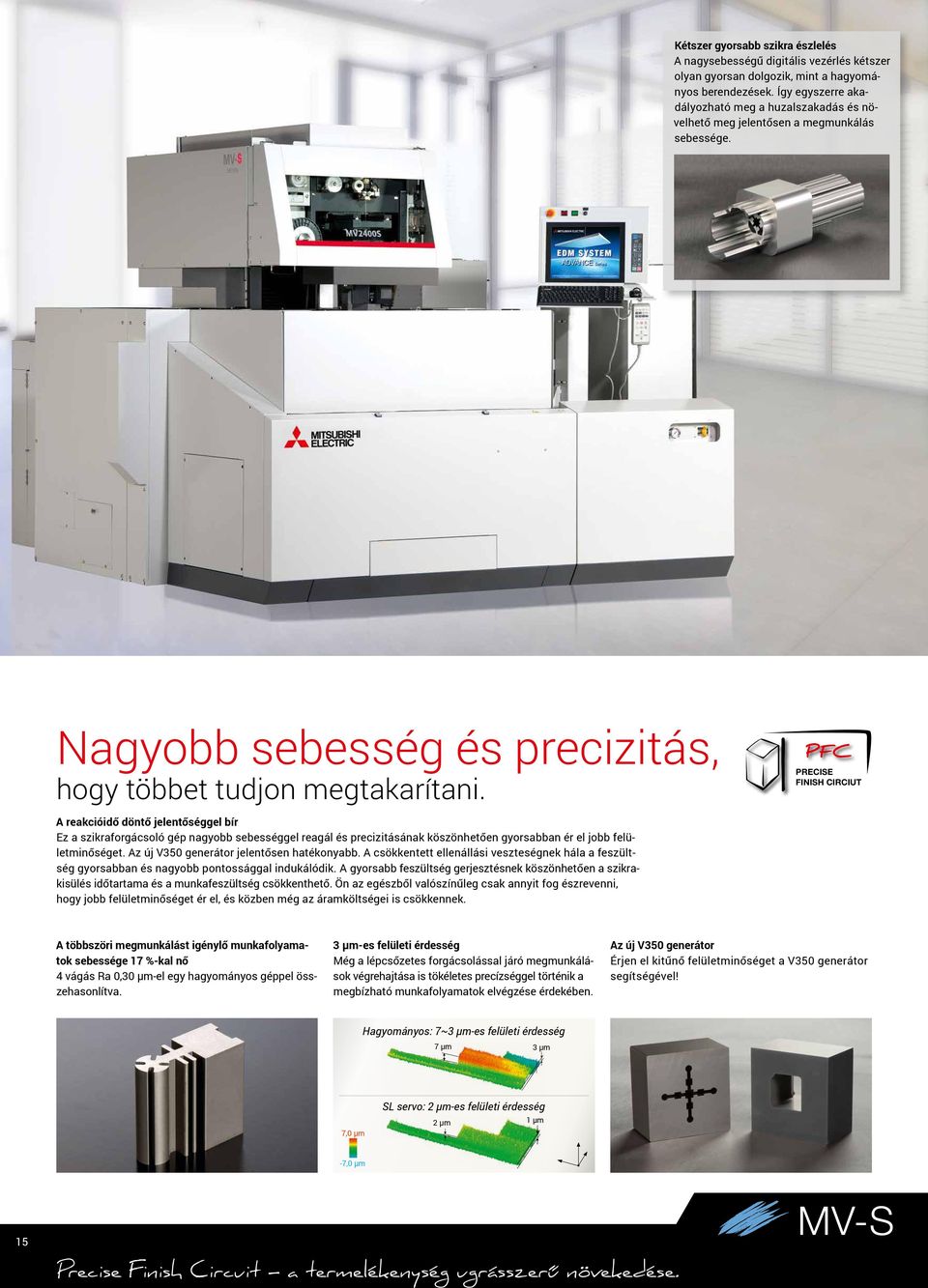

8 Kétszer gyorsabb szikra észlelés A nagysebességű digitális vezérlés kétszer olyan gyorsan dolgozik, mint a hagyományos berendezések. Így egyszerre akadályozható meg a huzalszakadás és növelhető meg jelentősen a megmunkálás sebessége. Nagyobb sebesség és precizitás, hogy többet tudjon megtakarítani. PFC PRECISE FINISH CIRCIUT A reakcióidő döntő jelentőséggel bír Ez a szikraforgácsoló gép nagyobb sebességgel reagál és precizitásának köszönhetően gyorsabban ér el jobb felületminőséget. Az új V350 generátor jelentősen hatékonyabb. A csökkentett ellenállási veszteségnek hála a feszültség gyorsabban és nagyobb pontossággal indukálódik. A gyorsabb feszültség gerjesztésnek köszönhetően a szikrakisülés időtartama és a munkafeszültség csökkenthető. Ön az egészből valószínűleg csak annyit fog észrevenni, hogy jobb felületminőséget ér el, és közben még az áramköltségei is csökkennek. A többszöri megmunkálást igénylő munkafolyamatok sebessége 17 %-kal nő 4 vágás Ra 0,30 µm-el egy hagyományos géppel összehasonlítva. 3 µm-es felületi érdesség Még a lépcsőzetes forgácsolással járó megmunkálások végrehajtása is tökéletes precízséggel történik a megbízható munkafolyamatok elvégzése érdekében. Az új V350 generátor Érjen el kitűnő felületminőséget a V350 generátor segítségével! Hagyományos: 7~3 µm-es felületi érdesség 7 µm 3 µm 7,0 μm SL servo: 2 µm-es felületi érdesség 2 µm 1 µm -7,0 μm 15 Precise Finish Circuit a termelékenység ugrásszerű növekedése.

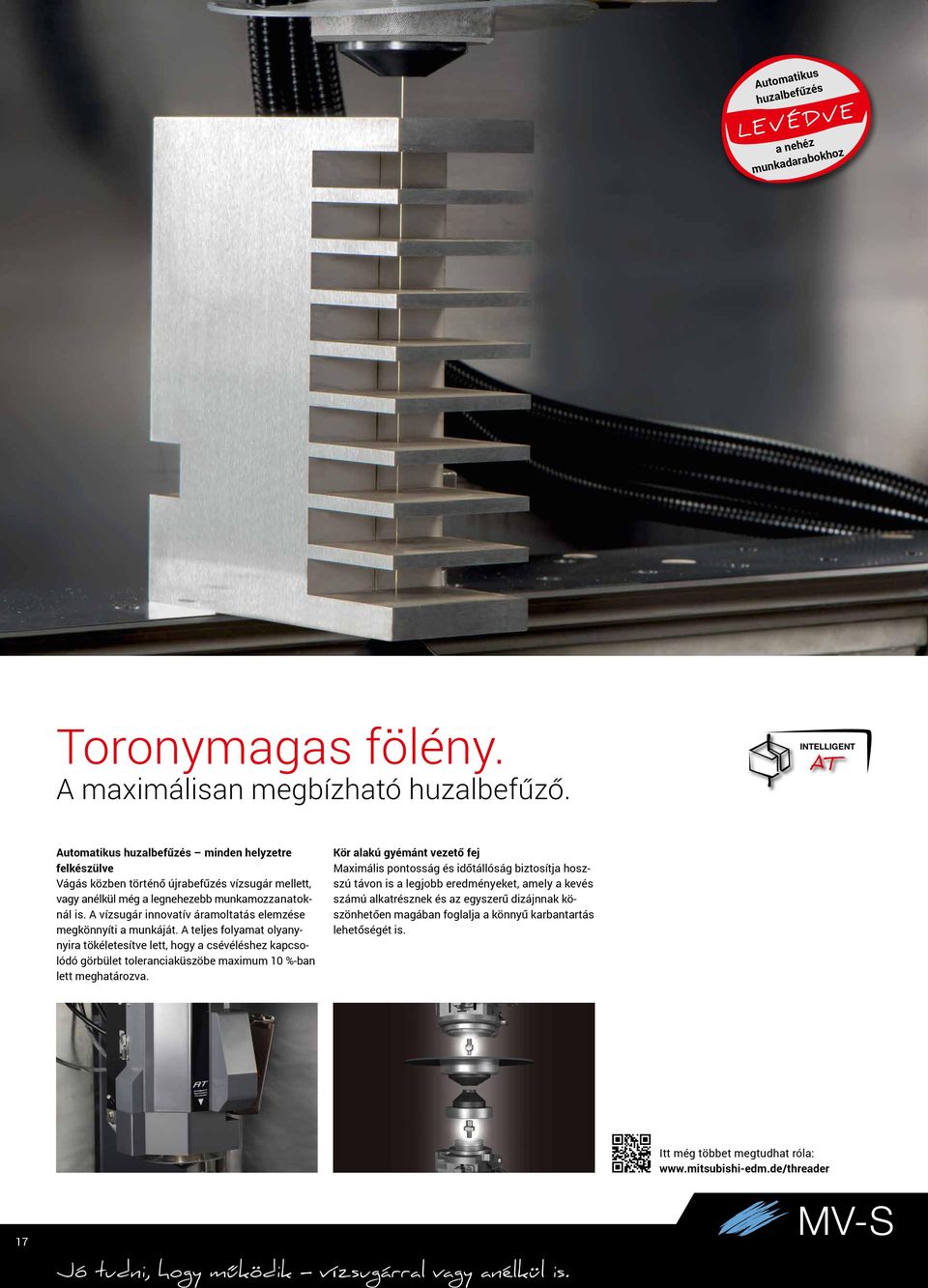

9 Automatikus huzalbefűzés LEVÉDVE a nehéz munkadarabokhoz Toronymagas fölény. A maximálisan megbízható huzalbefűző. INTELLIGENT AT Automatikus huzalbefűzés minden helyzetre felkészülve Vágás közben történő újrabefűzés vízsugár mellett, vagy anélkül még a legnehezebb munkamozzanatoknál is. A vízsugár innovatív áramoltatás elemzése megkönnyíti a munkáját. A teljes folyamat olyanynyira tökéletesítve lett, hogy a csévéléshez kapcsolódó görbület toleranciaküszöbe maximum 10 %-ban lett meghatározva. Kör alakú gyémánt vezető fej Maximális pontosság és időtállóság biztosítja hoszszú távon is a legjobb eredményeket, amely a kevés számú alkatrésznek és az egyszerű dizájnnak köszönhetően magában foglalja a könnyű karbantartás lehetőségét is. Itt még többet megtudhat róla: 17 Jó tudni, hogy működik vízsugárral vagy anélkül is.

10 Intuitív működtetés a tudás pedig gombnyomásra előjön. NUI NATURAL USER INTERFACE Párbeszédben a géppel Hozzon létre NC adatokat könnyedén! A megmunkálási technológiák intuitív módon és egy menüsor segítségével kerülnek kiválasztásra. Optimalizálja a megmunkálási technológiák paramétereit és eltároljal ezeket ME-Pack formátumban! A segítség gombnyomásra érkezik A teljes géppel kapcsolatos dokumentáció bármikor hozzáférhető, mely tartalmazza a karbantartási útmutatókat is, így a megfelelő segítség egyszerűen kikereshető. A fotók és a 3D-s ábrák még érthetőbbé teszik a leírást. 3D-s adatok importálása Importáljon 3D-s adatokat Parasolid formátumban és alkosson 3D-s alakzatokat az integrált 3D CAD/CAM segítségével! Használatával NC adatokat generálhat a hozzárendelt megmunkálási paraméterekkel. Még pontosabb eredmények érhetők el a megmunkálás feltételeinek intelligens kielemzésével, melyet az előre gondolkodó Power Master 3D végez el. A Parasolid a UGS PLM Solutions Co. Ltd. bejegyzett védjegye. 19 Egyszerűen csak érjen el többet!

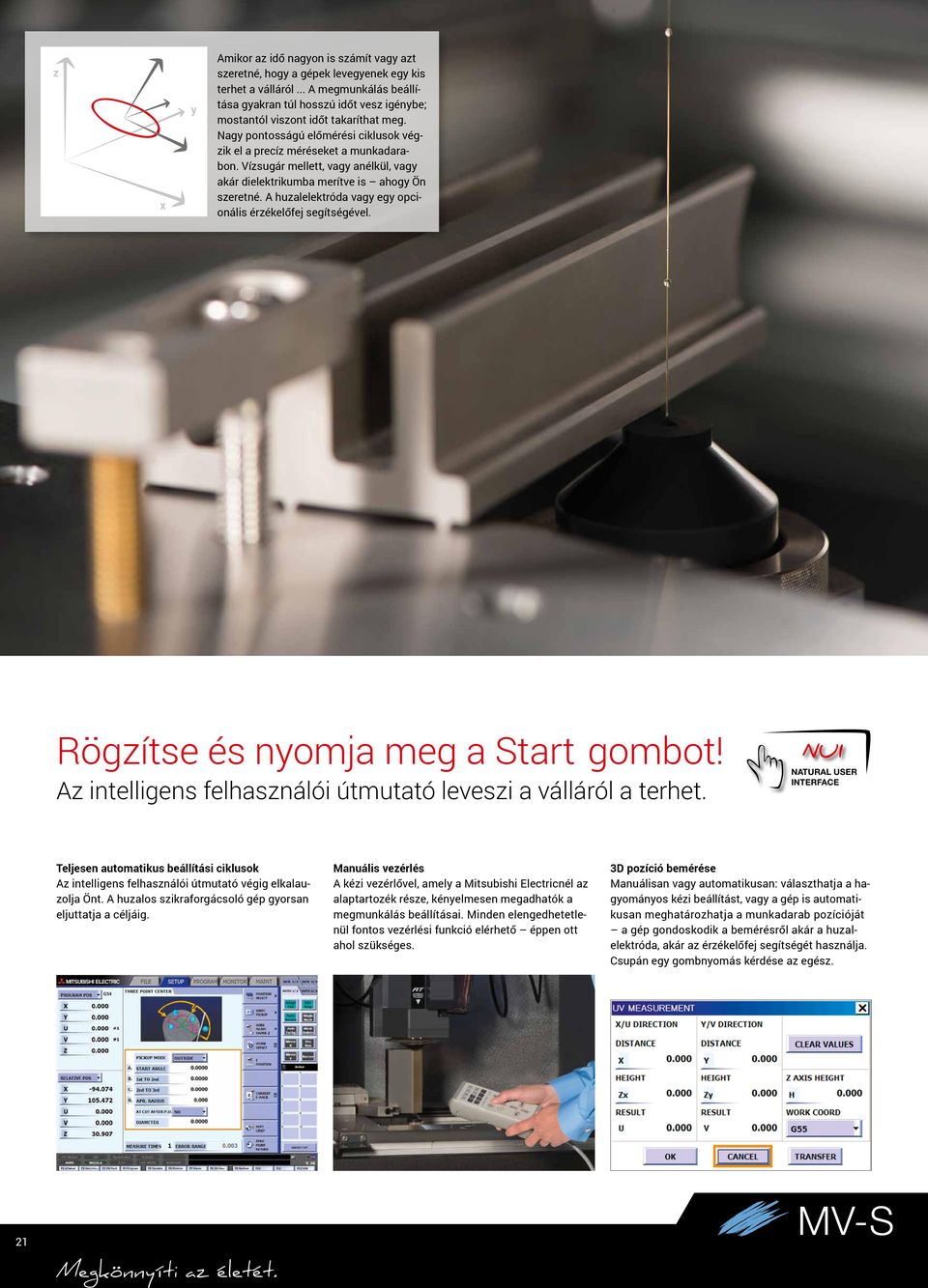

11 z x y Amikor az idő nagyon is számít vagy azt szeretné, hogy a gépek levegyenek egy kis terhet a válláról... A megmunkálás beállítása gyakran túl hosszú időt vesz igénybe; mostantól viszont időt takaríthat meg. Nagy pontosságú előmérési ciklusok végzik el a precíz méréseket a munkadarabon. Vízsugár mellett, vagy anélkül, vagy akár dielektrikumba merítve is ahogy Ön szeretné. A huzalelektróda vagy egy opcionális érzékelőfej segítségével. Rögzítse és nyomja meg a Start gombot! Az intelligens felhasználói útmutató leveszi a válláról a terhet. NUI NATURAL USER INTERFACE Teljesen automatikus beállítási ciklusok Az intelligens felhasználói útmutató végig elkalauzolja Önt. A huzalos szikraforgácsoló gép gyorsan eljuttatja a céljáig. Manuális vezérlés A kézi vezérlővel, amely a Mitsubishi Electricnél az alaptartozék része, kényelmesen megadhatók a megmunkálás beállításai. Minden elengedhetetlenül fontos vezérlési funkció elérhető éppen ott ahol szükséges. 3D pozíció bemérése Manuálisan vagy automatikusan: választhatja a hagyományos kézi beállítást, vagy a gép is automatikusan meghatározhatja a munkadarab pozícióját a gép gondoskodik a bemérésről akár a huzalelektróda, akár az érzékelőfej segítségét használja. Csupán egy gombnyomás kérdése az egész. 21 Megkönnyíti az életét.

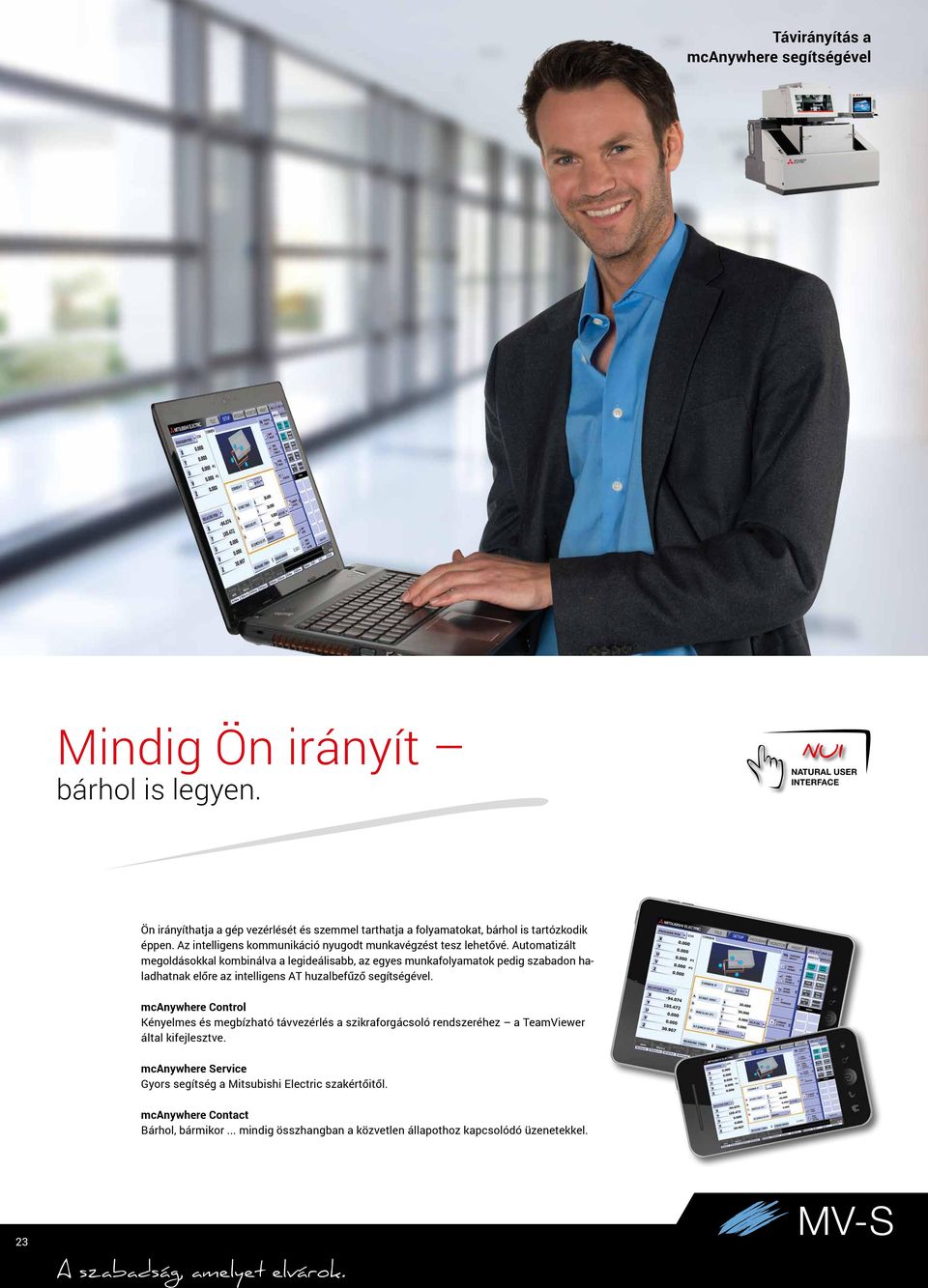

12 Távirányítás a mcanywhere segítségével Mindig Ön irányít bárhol is legyen. NUI NATURAL USER INTERFACE Ön irányíthatja a gép vezérlését és szemmel tarthatja a folyamatokat, bárhol is tartózkodik éppen. Az intelligens kommunikáció nyugodt munkavégzést tesz lehetővé. Automatizált megoldásokkal kombinálva a legideálisabb, az egyes munkafolyamatok pedig szabadon haladhatnak előre az intelligens AT huzalbefűző segítségével. mcanywhere Control Kényelmes és megbízható távvezérlés a szikraforgácsoló rendszeréhez a TeamViewer által kifejlesztve. mcanywhere Service Gyors segítség a Mitsubishi Electric szakértőitől. mcanywhere Contact Bárhol, bármikor... mindig összhangban a közvetlen állapothoz kapcsolódó üzenetekkel. 23 A szabadság, amelyet elvárok.

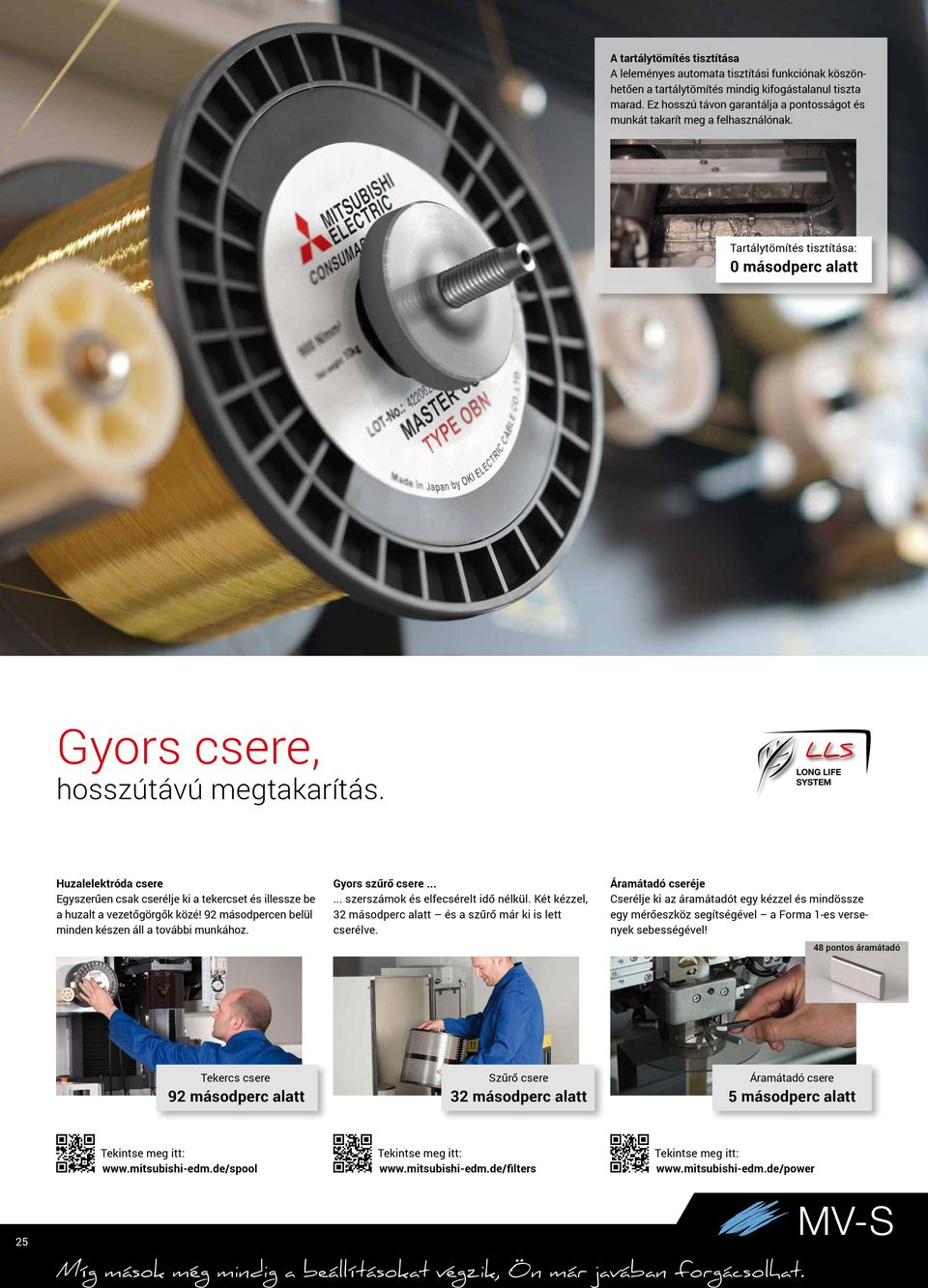

13 A tartálytömítés tisztítása A leleményes automata tisztítási funkciónak köszönhetően a tartálytömítés mindig kifogástalanul tiszta marad. Ez hosszú távon garantálja a pontosságot és munkát takarít meg a felhasználónak. Tartálytömítés tisztítása: 0 másodperc alatt Gyors csere, hosszútávú megtakarítás. LLS LONG LIFE SYSTEM Huzalelektróda csere Egyszerűen csak cserélje ki a tekercset és illessze be a huzalt a vezetőgörgők közé! 92 másodpercen belül minden készen áll a további munkához. Gyors szűrő csere szerszámok és elfecsérelt idő nélkül. Két kézzel, 32 másodperc alatt és a szűrő már ki is lett cserélve. Áramátadó cseréje Cserélje ki az áramátadót egy kézzel és mindössze egy mérőeszköz segítségével a Forma 1-es versenyek sebességével! 48 pontos áramátadó Tekercs csere 92 másodperc alatt Szűrő csere 32 másodperc alatt Áramátadó csere 5 másodperc alatt Tekintse meg itt: Tekintse meg itt: Tekintse meg itt: 25 Míg mások még mindig a beállításokat végzik, Ön már javában forgácsolhat.

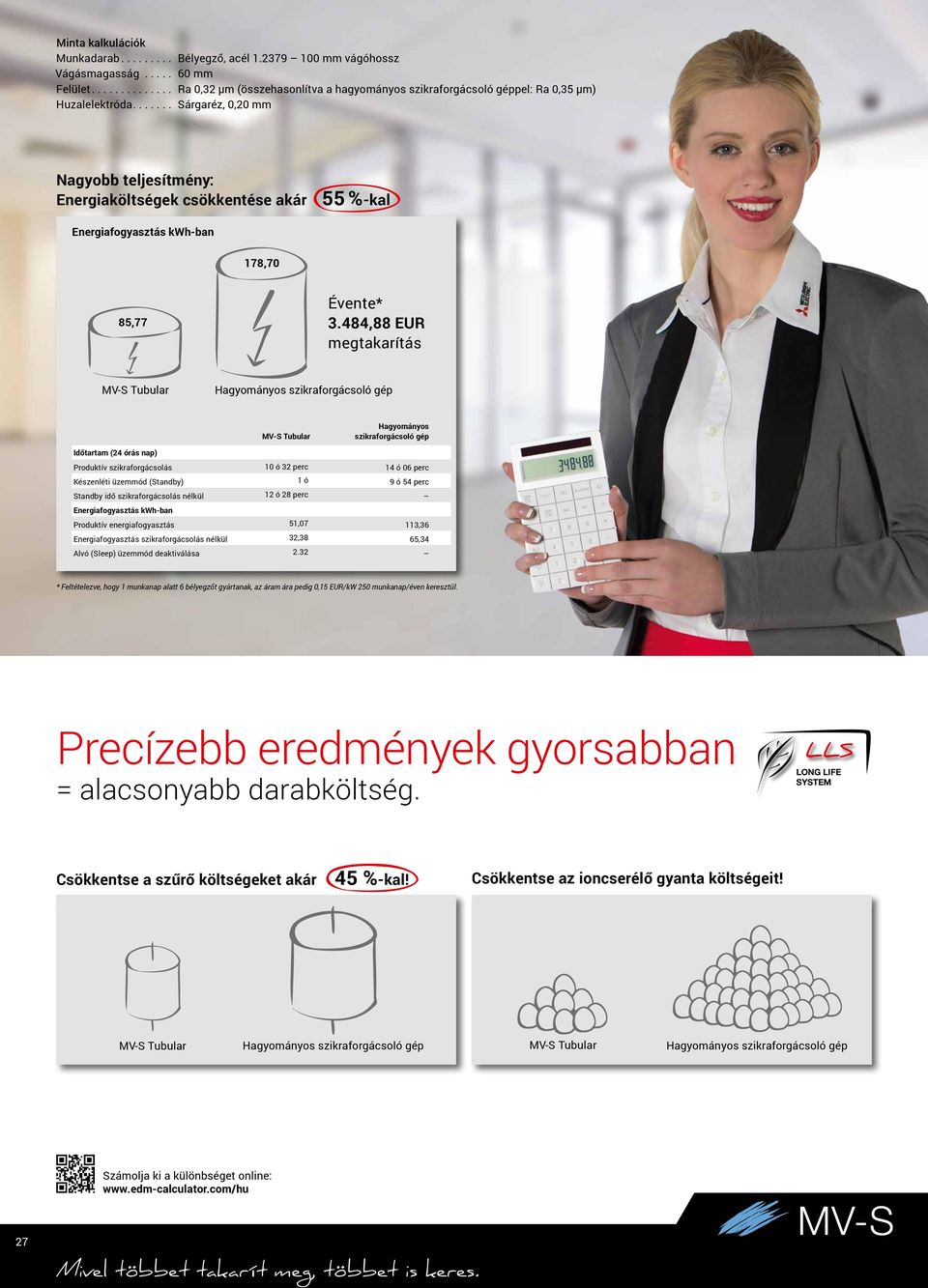

14 Minta kalkulációk Munkadarab.... Bélyegző, acél mm vágóhossz Vágásmagasság mm Felület.... Ra 0,32 µm (összehasonlítva a hagyományos szikraforgácsoló géppel: Ra 0,35 µm) Huzalelektróda.... Sárgaréz, 0,20 mm Nagyobb teljesítmény: Energiaköltségek csökkentése akár 55 %-kal Energiafogyasztás kwh-ban 178,70 85,77 Évente* 3.484,88 EUR megtakarítás Tubular Hagyományos szikraforgácsoló gép Tubular Hagyományos szikraforgácsoló gép Időtartam (24 órás nap) Produktív szikraforgácsolás 10 ó 32 perc 14 ó 06 perc Készenléti üzemmód (Standby) 1 ó 9 ó 54 perc Standby idő szikraforgácsolás nélkül 12 ó 28 perc Energiafogyasztás kwh-ban Produktív energiafogyasztás 51,07 113,36 Energiafogyasztás szikraforgácsolás nélkül 32,38 65,34 Alvó (Sleep) üzemmód deaktiválása 2.32 * Feltételezve, hogy 1 munkanap alatt 6 bélyegzőt gyártanak, az áram ára pedig 0,15 EUR/kW 250 munkanap/éven keresztül. Precízebb eredmények gyorsabban = alacsonyabb darabköltség. LLS LONG LIFE SYSTEM Csökkentse a szűrő költségeket akár 45 %-kal! Csökkentse az ioncserélő gyanta költségeit! Tubular Hagyományos szikraforgácsoló gép Tubular Hagyományos szikraforgácsoló gép 27 Számolja ki a különbséget online: Mivel többet takarít meg, többet is keres.

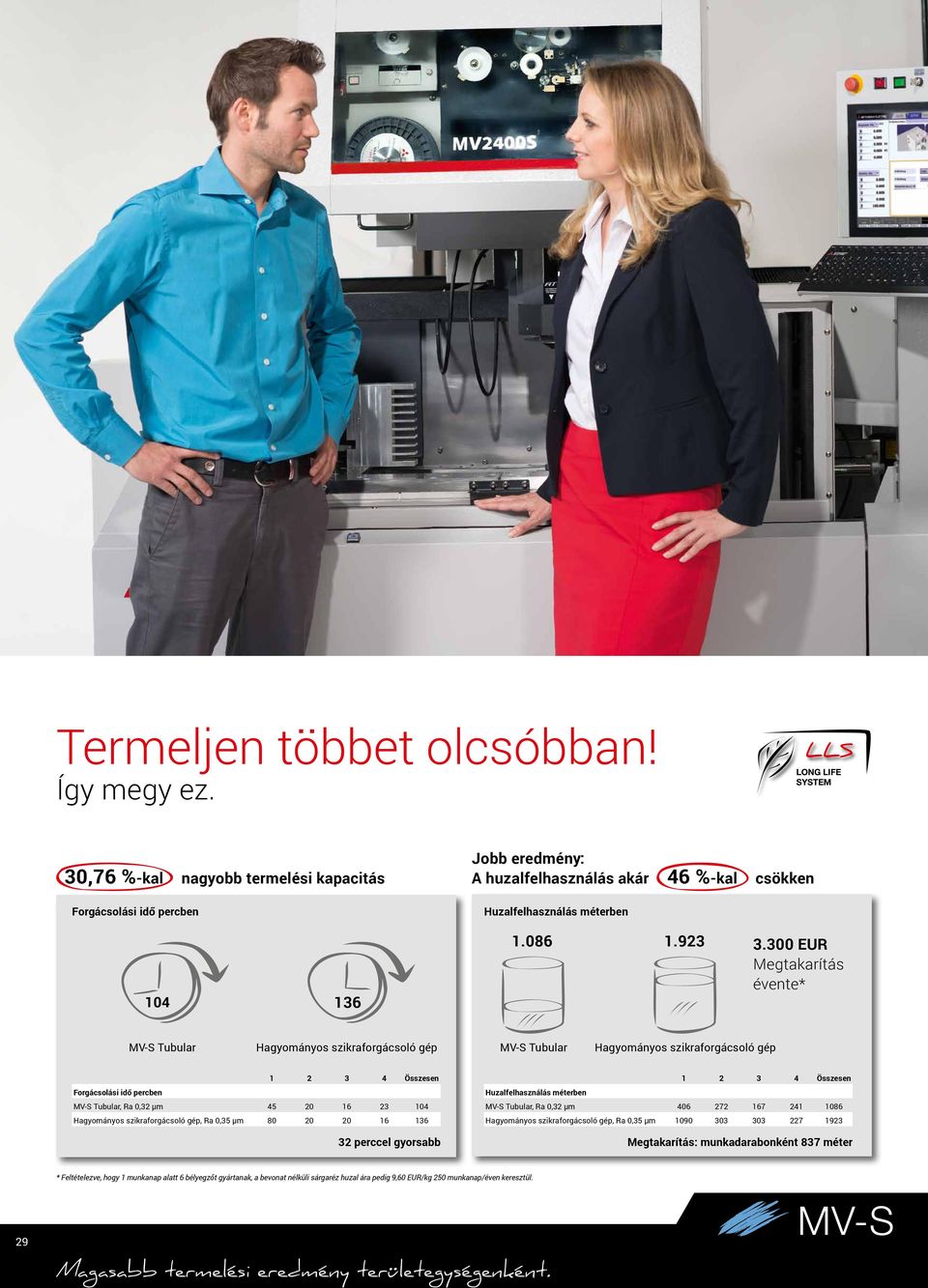

15 Termeljen többet olcsóbban! Így megy ez. LLS LONG LIFE SYSTEM 30,76 %-kal nagyobb termelési kapacitás Forgácsolási idő percben Jobb eredmény: A huzalfelhasználás akár Huzalfelhasználás méterben 46 %-kal csökken EUR Megtakarítás évente* Tubular Hagyományos szikraforgácsoló gép Tubular Hagyományos szikraforgácsoló gép Összesen Forgácsolási idő percben Tubular, Ra 0,32 µm Hagyományos szikraforgácsoló gép, Ra 0,35 µm perccel gyorsabb Összesen Huzalfelhasználás méterben Tubular, Ra 0,32 µm Hagyományos szikraforgácsoló gép, Ra 0,35 µm Megtakarítás: munkadarabonként 837 méter * Feltételezve, hogy 1 munkanap alatt 6 bélyegzőt gyártanak, a bevonat nélküli sárgaréz huzal ára pedig 9,60 EUR/kg 250 munkanap/éven keresztül. 29 Magasabb termelési eredmény területegységenként.

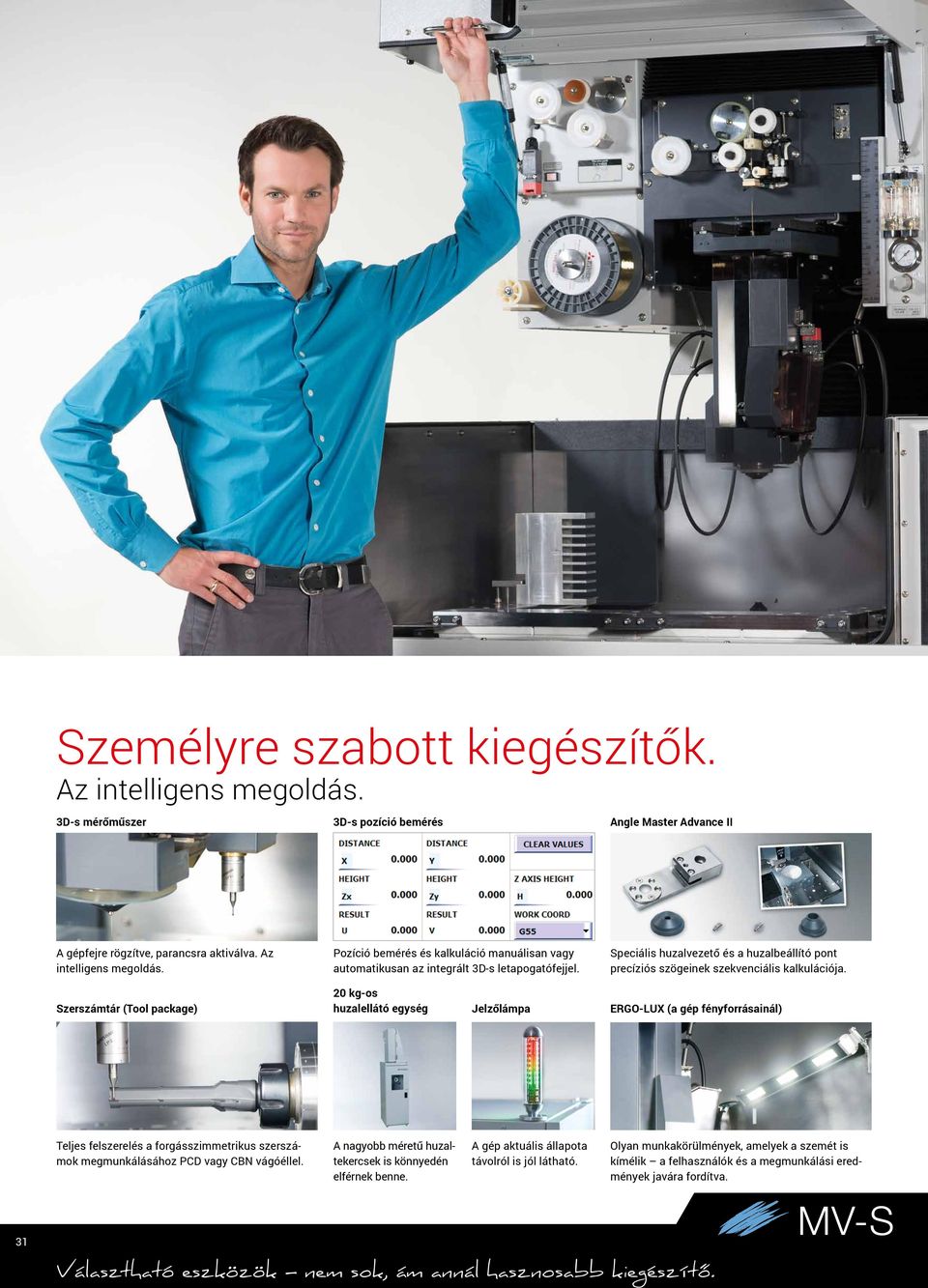

16 Személyre szabott kiegészítők. Az intelligens megoldás. 3D-s mérőműszer 3D-s pozíció bemérés Angle Master Advance II A gépfejre rögzítve, parancsra aktiválva. Az intelligens megoldás. Pozíció bemérés és kalkuláció manuálisan vagy automatikusan az integrált 3D-s letapogatófejjel. Speciális huzalvezető és a huzalbeállító pont precíziós szögeinek szekvenciális kalkulációja. Szerszámtár (Tool package) 20 kg-os huzalellátó egység Jelzőlámpa ERGO-LUX (a gép fényforrásainál) Teljes felszerelés a forgásszimmetrikus szerszámok megmunkálásához PCD vagy CBN vágóéllel. A nagyobb méretű huzaltekercsek is könnyedén elférnek benne. A gép aktuális állapota távolról is jól látható. Olyan munkakörülmények, amelyek a szemét is kímélik a felhasználók és a megmunkálási eredmények javára fordítva. 31 Választható eszközök nem sok, ám annál hasznosabb kiegészítő.

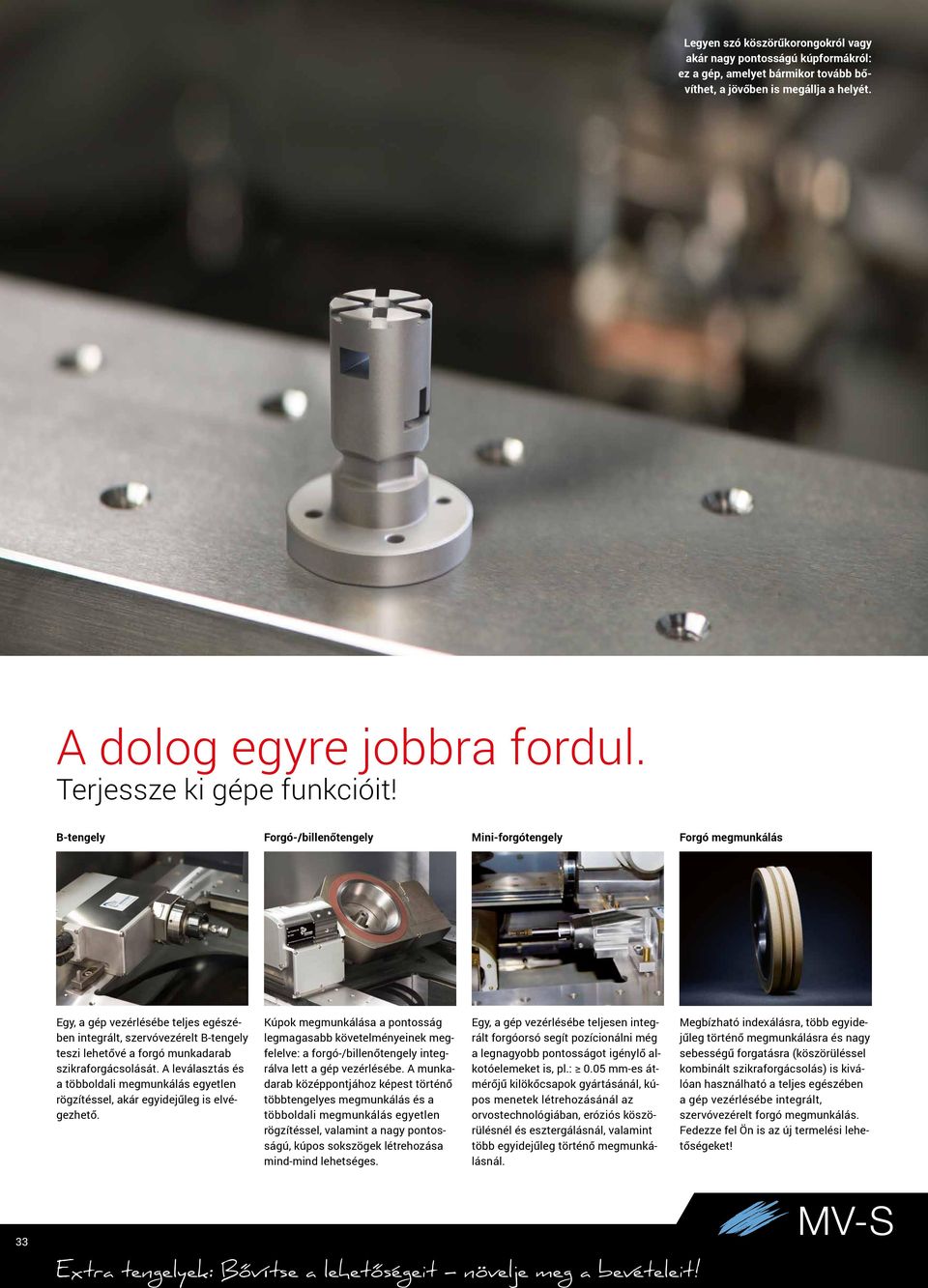

17 Legyen szó köszörűkorongokról vagy akár nagy pontosságú kúpformákról: ez a gép, amelyet bármikor tovább bővíthet, a jövőben is megállja a helyét. A dolog egyre jobbra fordul. Terjessze ki gépe funkcióit! B-tengely Forgó-/billenőtengely Mini-forgótengely Forgó megmunkálás Egy, a gép vezérlésébe teljes egészében integrált, szervóvezérelt B-tengely teszi lehetővé a forgó munkadarab szikraforgácsolását. A leválasztás és a többoldali megmunkálás egyetlen rögzítéssel, akár egyidejűleg is elvégezhető. Kúpok megmunkálása a pontosság legmagasabb követelményeinek megfelelve: a forgó-/billenőtengely integrálva lett a gép vezérlésébe. A munkadarab középpontjához képest történő többtengelyes megmunkálás és a többoldali megmunkálás egyetlen rögzítéssel, valamint a nagy pontosságú, kúpos sokszögek létrehozása mind-mind lehetséges. Egy, a gép vezérlésébe teljesen integrált forgóorsó segít pozícionálni még a legnagyobb pontosságot igénylő alkotóelemeket is, pl.: 0.05 mm-es átmérőjű kilökőcsapok gyártásánál, kúpos menetek létrehozásánál az orvostechnológiában, eróziós köszörülésnél és esztergálásnál, valamint több egyidejűleg történő megmunkálásnál. Megbízható indexálásra, több egyidejűleg történő megmunkálásra és nagy sebességű forgatásra (köszörüléssel kombinált szikraforgácsolás) is kiválóan használható a teljes egészében a gép vezérlésébe integrált, szervóvezérelt forgó megmunkálás. Fedezze fel Ön is az új termelési lehetőségeket! 33 Extra tengelyek: Bővítse a lehetőségeit növelje meg a bevételeit!

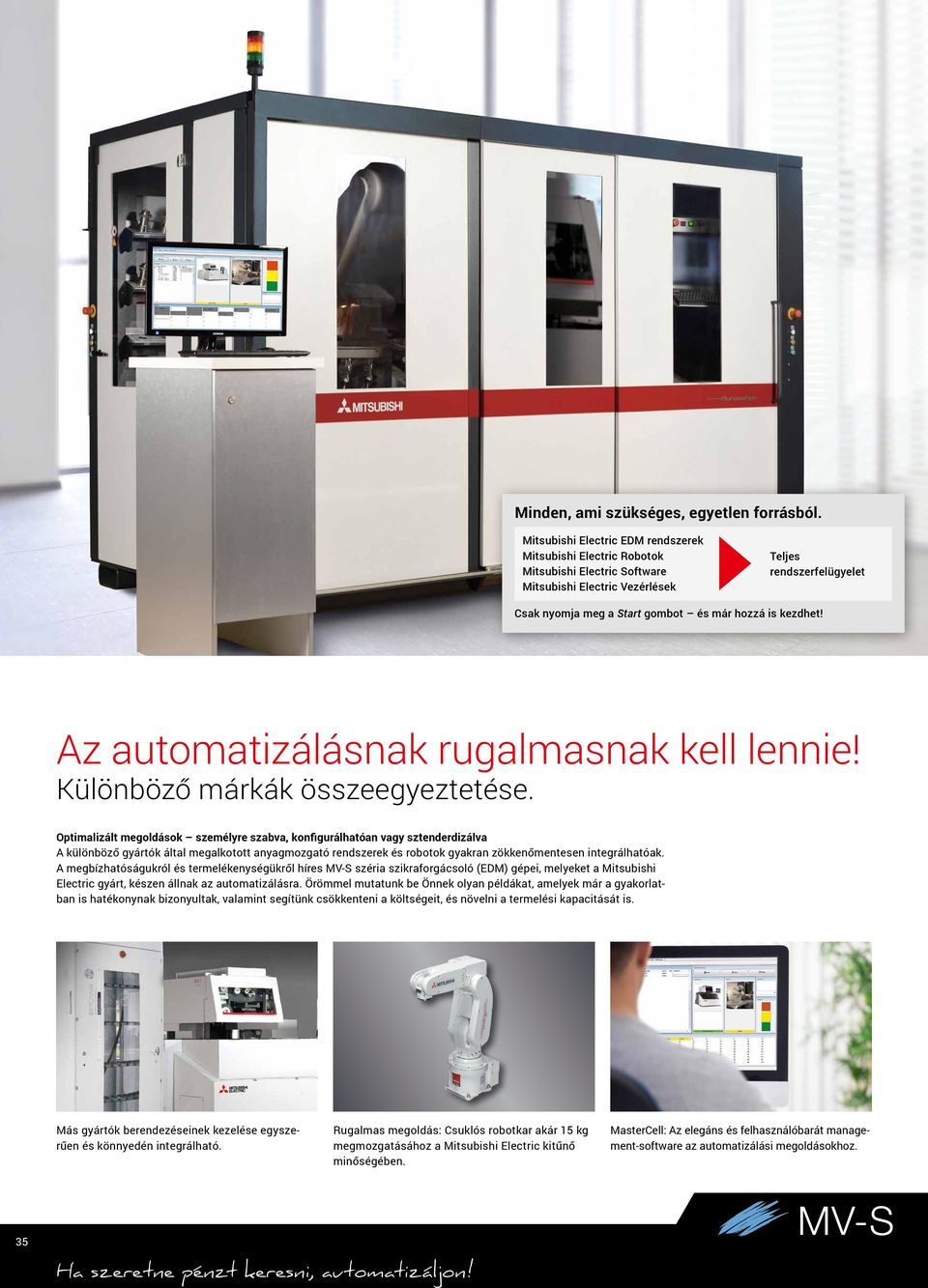

18 Minden, ami szükséges, egyetlen forrásból. Mitsubishi Electric EDM rendszerek Mitsubishi Electric Robotok Mitsubishi Electric Software Mitsubishi Electric Vezérlések u Teljes rendszerfelügyelet Csak nyomja meg a Start gombot és már hozzá is kezdhet! Az automatizálásnak rugalmasnak kell lennie! Különböző márkák összeegyeztetése. Optimalizált megoldások személyre szabva, konfigurálhatóan vagy sztenderdizálva A különböző gyártók által megalkotott anyagmozgató rendszerek és robotok gyakran zökkenőmentesen integrálhatóak. A megbízhatóságukról és termelékenységükről híres széria szikraforgácsoló (EDM) gépei, melyeket a Mitsubishi Electric gyárt, készen állnak az automatizálásra. Örömmel mutatunk be Önnek olyan példákat, amelyek már a gyakorlatban is hatékonynak bizonyultak, valamint segítünk csökkenteni a költségeit, és növelni a termelési kapacitását is. Más gyártók berendezéseinek kezelése egyszerűen és könnyedén integrálható. Rugalmas megoldás: Csuklós robotkar akár 15 kg megmozgatásához a Mitsubishi Electric kitűnő minőségében. MasterCell: Az elegáns és felhasználóbarát management-software az automatizálási megoldásokhoz. 35 Ha szeretne pénzt keresni, automatizáljon!

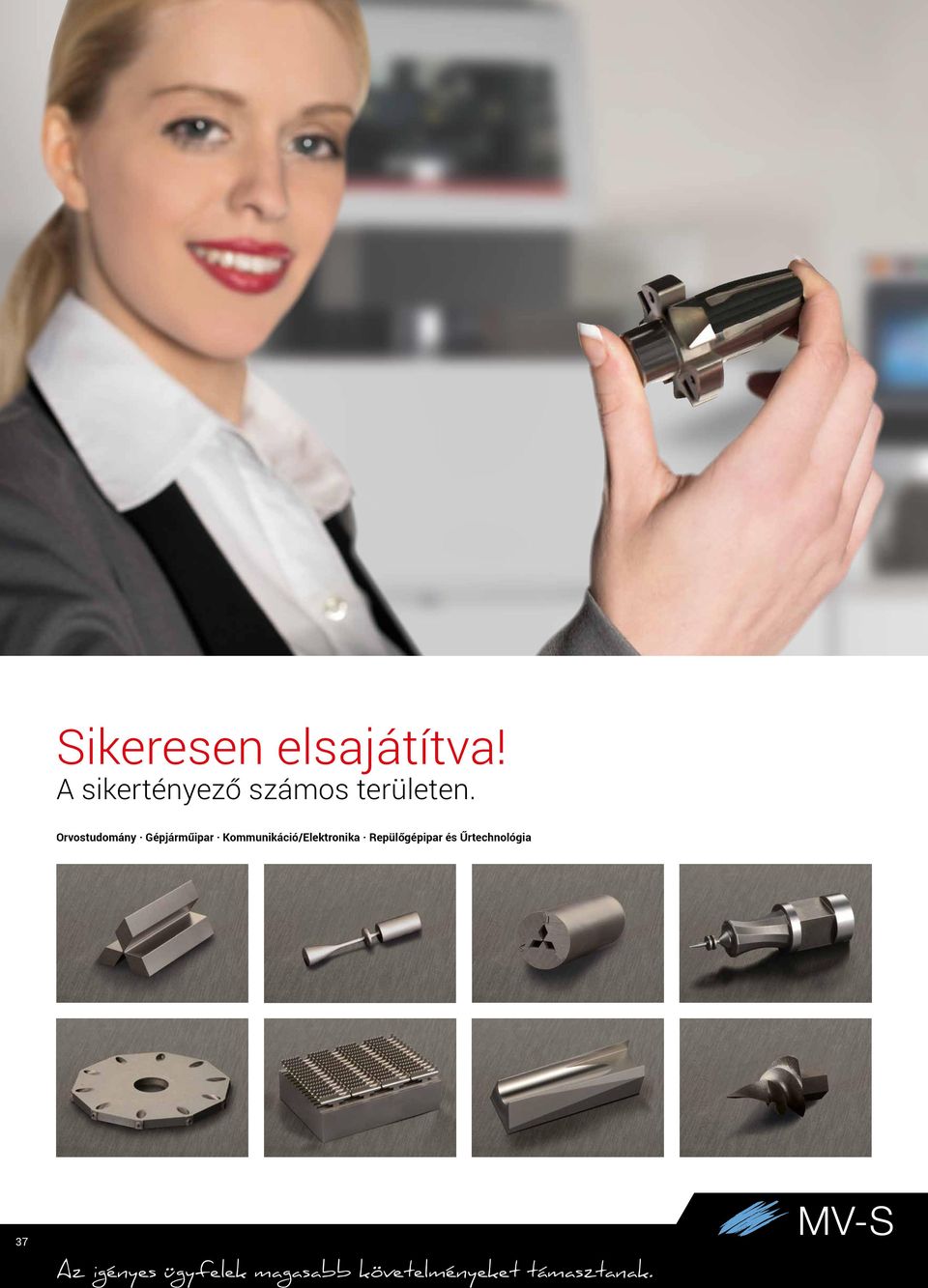

19 Sikeresen elsajátítva! A sikertényező számos területen. Orvostudomány Gépjárműipar Kommunikáció/Elektronika Repülőgépipar és Űrtechnológia 37 Az igényes ügyfelek magasabb követelményeket támasztanak.

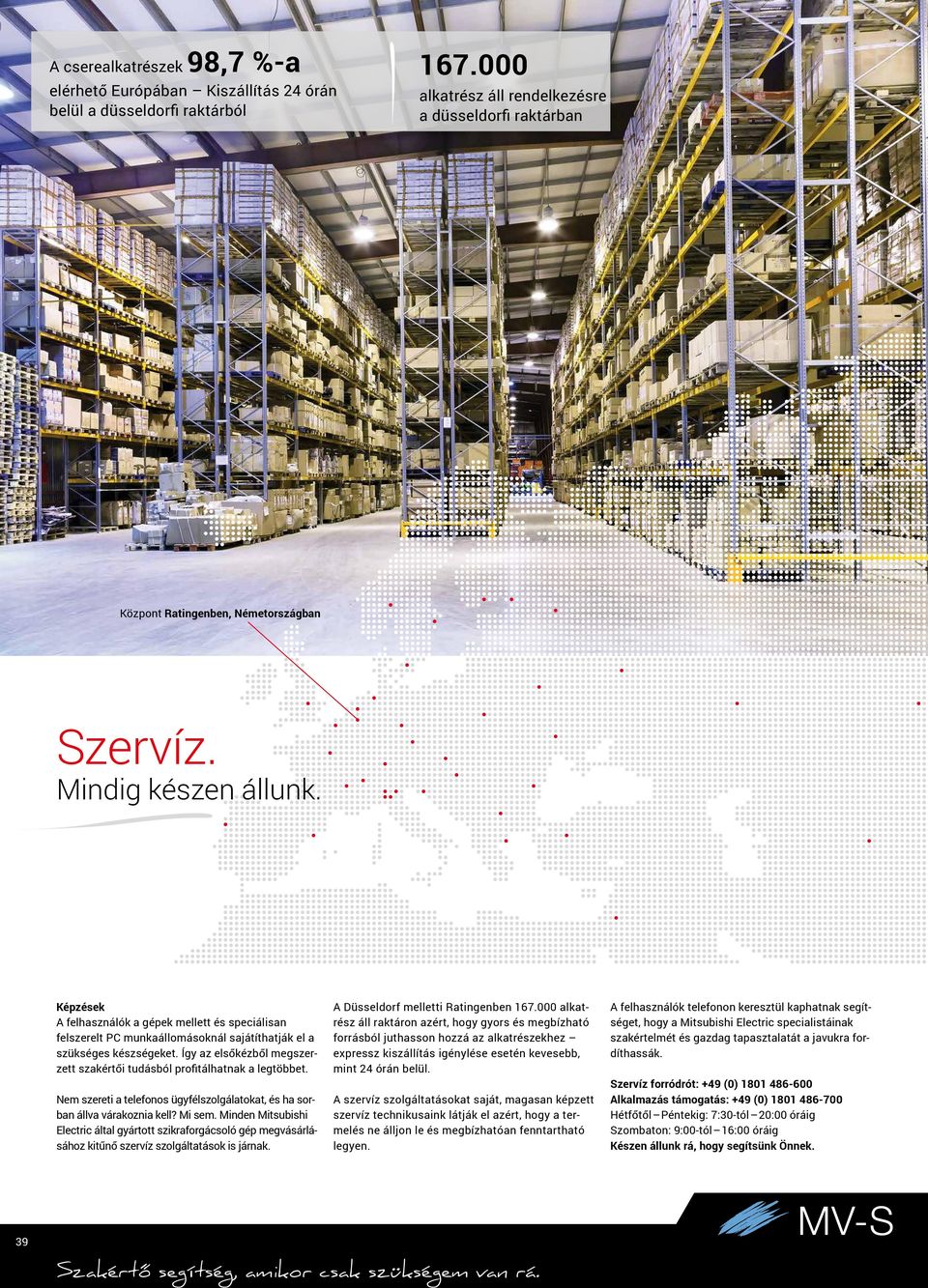

20 A cserealkatrészek 98,7 %-a elérhető Európában Kiszállítás 24 órán alkatrész áll rendelkezésre belül a düsseldorfi raktárból a düsseldorfi raktárban Központ Ratingenben, Németországban Szervíz. Mindig készen állunk. Képzések A felhasználók a gépek mellett és speciálisan felszerelt PC munkaállomásoknál sajátíthatják el a szükséges készségeket. Így az elsőkézből megszerzett szakértői tudásból profitálhatnak a legtöbbet. Nem szereti a telefonos ügyfélszolgálatokat, és ha sorban állva várakoznia kell? Mi sem. Minden Mitsubishi Electric által gyártott szikraforgácsoló gép megvásárlásához kitűnő szervíz szolgáltatások is járnak. A Düsseldorf melletti Ratingenben alkatrész áll raktáron azért, hogy gyors és megbízható forrásból juthasson hozzá az alkatrészekhez expressz kiszállítás igénylése esetén kevesebb, mint 24 órán belül. A szervíz szolgáltatásokat saját, magasan képzett szervíz technikusaink látják el azért, hogy a termelés ne álljon le és megbízhatóan fenntartható legyen. A felhasználók telefonon keresztül kaphatnak segítséget, hogy a Mitsubishi Electric specialistáinak szakértelmét és gazdag tapasztalatát a javukra fordíthassák. Szervíz forródrót: +49 (0) Alkalmazás támogatás: +49 (0) Hétfőtől Péntekig: 7:30-tól 20:00 óráig Szombaton: 9:00-tól 16:00 óráig Készen állunk rá, hogy segítsünk Önnek. 39 Szakértő segítség, amikor csak szükségem van rá.

21 Z = 220 mm Y = 300 mm Géptest tömege kg 500 kg 700 mm 215 mm 810 mm X = 400 mm Generátor tömege kg Berendezés magassága mm Szállításhoz szükséges, minimális ajtó-/kapuméretek (Sz x M) (mm) x 2015 Mozgástartomány (U/V) (mm) x 120 Huzalellátó egység legalább 200 (*1) Huzalgyűjtő doboz Generátor MV1200S tubular Mozgástartomány 400 Mozgástartomány Dielektrikum egység + hőmérsékletszabályozó egység Gép Vezérlőpanel (monitor) legalább 300 legalább 300 (*2) 2025 legalább 400 Munkaasztal rajza *1 legalább 500 és *2 legalább 700, amikor 20 kg-os huzaltekercs van felszerelve Z = 310 mm Y = 400 mm Géptest tömege kg 1500 kg 820 mm 305 mm 1050 mm X = 600 mm Generátor tömege kg Berendezés magassága mm Szállításhoz szükséges, minimális ajtó-/kapuméretek (Sz x M) (mm) x 2150 Mozgástartomány (U/V) (mm) x 150 legalább 800 Huzalgyűjtő doboz 818 E.KO ionizáló MV2400S tubular Mozgástartomány 600 Mozgástartomány 3030 Huzalellátó egység Gép Dielektrikum egység + hőmérsékletszabályozó egység legalább 300 legalább 500* 2687 Vezérlőpanel (monitor) legalább 600 Munkaasztal rajza * legalább 700, amikor 20 kg-os huzaltekercs van felszerelve 41 Főbb adatok áttekintése.

22 Z = 425 mm Y = 400 mm Géptest tömege kg 1500 kg 820 mm 420 mm 1050 mm X = 600 mm Generátor tömege kg Berendezés magassága mm Szállításhoz szükséges, minimális ajtó-/kapuméretek (Sz x M) (mm) x 2380 Mozgástartomány (U/V) (mm) x 150 legalább 800 Huzalgyűjtő doboz MV2400S tubular Column up Mozgástartomány 600 Mozgástartomány Munkaasztal rajza 3060 legalább 300 Huzalellátó egység Gép legalább 300* 2837 * legalább 700, amikor 20 kg-os huzaltekercs van felszerelve Dielektrikum egység + hőmérsékletszabályozó egység Vezérlőpanel (monitor) E.KO ionizáló 370 legalább Z = 510 mm Y = 600 mm Géptest tömege kg 3000 kg 1020 mm 505 mm 1250 mm X = 800 mm Generátor tömege kg Berendezés magassága mm Szállításhoz szükséges, minimális ajtó-/kapuméretek (Sz x M) (mm) x 2815 Mozgástartomány (U/V) (mm) x 200 legalább 500 Huzalgyűjtő doboz 622 MV4800S tubular Mozgástartomány 800 Mozgástartomány legalább 500 Huzalellátó egység legalább 300* Gép 3299 Dielektrikum egység + hőmérsékletszabályozó egység Vezérlőpanel (monitor) E.KO ionizáló 370 legalább Munkaasztal rajza * legalább 570, amikor 20 kg-os huzaltekercs van felszerelve 43 Főbb adatok áttekintése.

23 Műszaki adatok MV1200S MV2400S MV2400S Column Up MV4800S Berendezés Mozgástartomány (X/Y/Z) mm-ben 400 / 300 / / 400 / / 400 / x 600 x 510 Mozgástartomány (U/V) mm-ben 120 / / / x 200 Kúp szög (munkadarab magasság) ( /mm) 15 / / / / / / / / 155 Max. munkadarab méret (Sz x Mé x Ma) (mm) 810 x 700 x x 820 x x 820 x x 1020 x 505 Max. munkadarab tömeg (kg) Munkaasztal méret (Sz x Mé) (mm) 640 x x x x 780 Munkaasztal felépítése Háromoldalú asztal Z = 0 szinten Háromoldalú asztal Z = 0 szinten Négyoldalú asztal Z = 0 szinten Négyoldalú asztal Z = 0 szinten Lehetséges huzalátmérők (mm) Huzaltekercs kapacitás (kg) Automatikus huzalbefűző/huzalvágó Igen Teljes méret (Sz x Mé x Ma) (mm) 2025 x 2760 x x 3030 x x 3452 x x 3595 x 2815 Berendezés tömege (kg) Hálózati feszültség 3-fázisú 400 V/AC ± 10 %, 50/60 Hz, 20 kva Szűrőrendszer Tartálykapacitás (l) Szűrő részecske méret (µm)/szűrőelemek száma 3/2 3/2 3/2 3/4 Hőmérséklet-szabályozás Dielektrikum hűtőegység Tömeg (száraz) (kg) Gép tömegébe beszámítva Generátor Tápegység Regeneratív tranzisztoros impulzusgenerátor Hűtési mód Teljesen zárt/indirekt léghűtés Max. kimenő áramerősség (A) 50 Méret (Sz x Mé x Ma) (mm) 600 x 650 x 1765 Tömeg (kg) 240 MV1200S MV2400S MV2400S Column Up MV4800S Vezérlés Beviteli módok Billentyűzet, USB pen drive, Ethernet TFT színes monitor/vezérlőrendszer 15" érintőképernyő/cnc, zárt lánc Min. parancslépés (X/Y/Z/U/V) (µm) 0,1 Min. tengely felbontás (µm) 0,05 Felszerelések Huzalellátó egység (20 kg) Választható Választható Választható Igen Optikai meghajtó rendszer lineáris mérőlécekkel (X/Y) Digital AE II generátor Igen Igen Manuális függőleges első ajtó Igen Automatikus függőleges első ajtó Igen Igen Igen 4-szűrős rendszer Választható Választható Igen Ethernet/DNC/FTP mcanywhere Control/Contact/Service Külső jelkimenet Kiegészítő tengelyek/forgótengely Szerszámtár (Tool Package)/automatizálási megoldások ERGO-LUX Háromszínű állapotjelző lámpa Angle Master Advance II Easy 3D-Setup Software Renishaw letapogatófej Igen Választható Választható Választható Választható Választható Választható Választható Választható Választható Hálózati csatlakozás: 3-fázisú 400 V/AC, PE, ± 10 %, 50/60 Hz, 20 kva, a hűtőegységet is beleértve Pneumatikus csatlakozás: 5 7 kgf/cm³, kpa, minimum légáramoltatás: 75 l/min, 3/8" csőcsatlakozás A szikraforgácsoló berendezést a célnak megfelelő, kemény ipari padlón kell elhelyezni, lehetőleg megerősített betonpadlón. Egyéb, a szikraforgácsolásra vonatkozó irányelv (EDM Irányelv) által előírt védőeszközt a Mitsubishi Electric által leszállított berendezés nem tartalmaz, ezért ezeket ettől függetlenül kell beszerezni. A hűtőegység R410A fluortartalmú üvegházhatású gázt tartalmaz. További információért forduljon a használati útmutató idevonatkozó részeihez. További részleteket a gép összeszerelési rajzán találhat: 45 Műszaki adatok.
