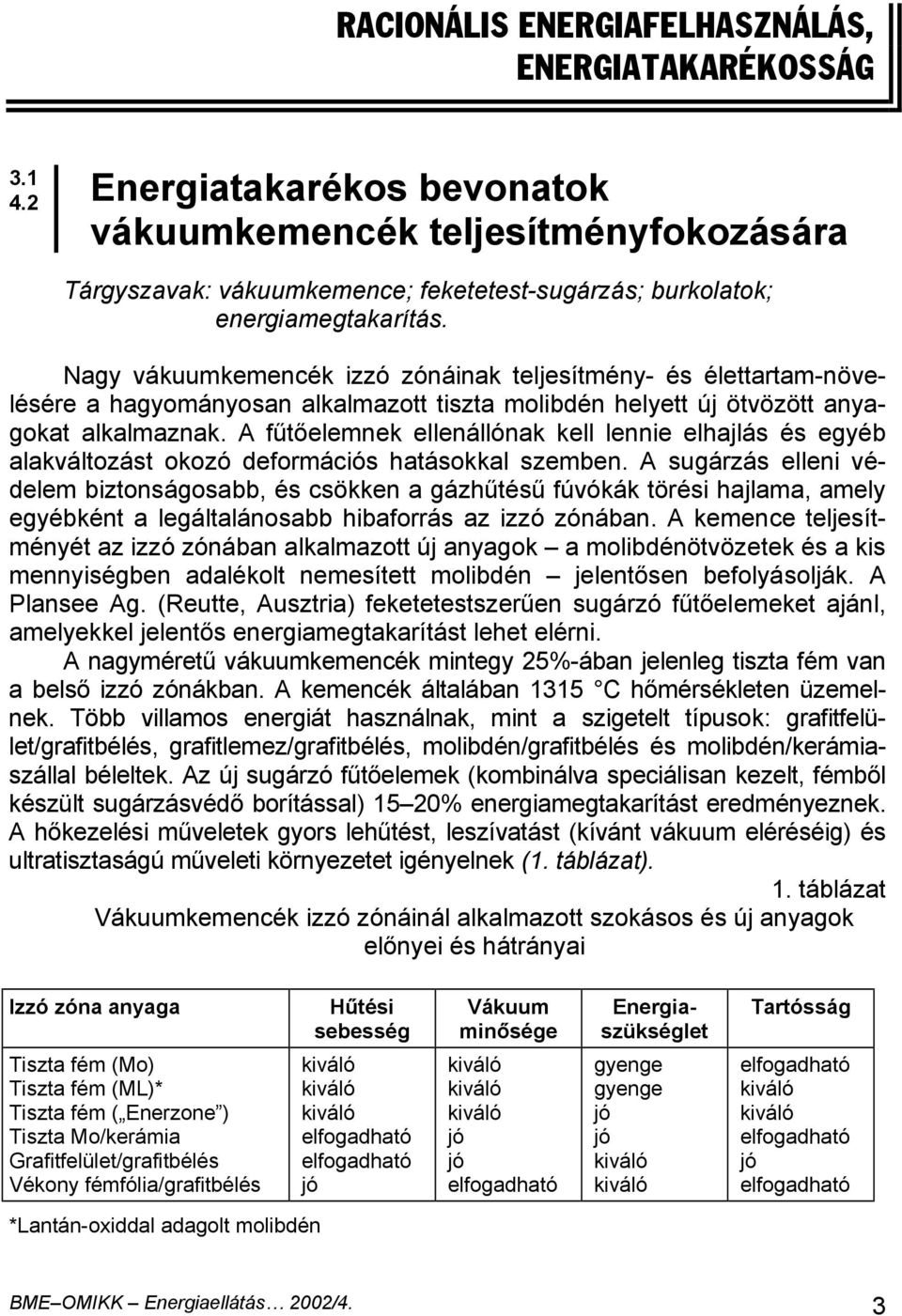

1 RACIONÁLIS ENERGIAFELHASZNÁLÁS, ENERGIATAKARÉKOSSÁG Energiatakarékos bevonatok vákuumkemencék teljesítményfokozására Tárgyszavak: vákuumkemence; feketetest-sugárzás; burkolatok; energiamegtakarítás. Nagy vákuumkemencék izzó zónáinak teljesítmény- és élettartam-növelésére a hagyományosan alkalmazott tiszta molibdén helyett új ötvözött anyagokat alkalmaznak. A fűtőelemnek ellenállónak kell lennie elhajlás és egyéb alakváltozást okozó deformációs hatásokkal szemben. A sugárzás elleni védelem biztonságosabb, és csökken a gázhűtésű fúvókák törési hajlama, amely egyébként a legáltalánosabb hibaforrás az izzó zónában. A kemence teljesítményét az izzó zónában alkalmazott új anyagok a molibdénötvözetek és a kis mennyiségben adalékolt nemesített molibdén jelentősen befolyásolják. A Plansee Ag. (Reutte, Ausztria) feketetestszerűen sugárzó fűtőelemeket ajánl, amelyekkel jelentős energiamegtakarítást lehet elérni. A nagyméretű vákuumkemencék mintegy 25%-ában jelenleg tiszta fém van a belső izzó zónákban. A kemencék általában 1315 C hőmérsékleten üzemelnek. Több villamos energiát használnak, mint a szigetelt típusok: grafitfelület/grafitbélés, grafitlemez/grafitbélés, molibdén/grafitbélés és molibdén/kerámiaszállal béleltek. Az új sugárzó fűtőelemek (kombinálva speciálisan kezelt, fémből készült sugárzásvédő borítással) 15 20% energiamegtakarítást eredményeznek. A hőkezelési műveletek gyors lehűtést, leszívatást (kívánt vákuum eléréséig) és ultratisztaságú műveleti környezetet igényelnek (1. táblázat). 1. táblázat Vákuumkemencék izzó zónáinál alkalmazott szokásos és új anyagok előnyei és hátrányai Izzó zóna anyaga Tiszta fém (Mo) Tiszta fém (ML)* Tiszta fém ( Enerzone ) Tiszta Mo/kerámia Grafitfelület/grafitbélés Vékony fémfólia/grafitbélés Hűtési sebesség Vákuum minősége Energiaszükséglet gyenge gyenge Tartósság *Lantán-oxiddal adagolt molibdén BME OMIKK Energiaellátás 2002/4. 3

2 Mind a TZM, mind az ML és az előoxidált PM 2000 szuperötvözet (forrasztási anyagok hőkezelésére használva) alkalmazásánál az izzó zónában jelentősen nőtt a kemence élettartama a hagyományos konstrukcióval szemben. Az emisszióképesség és a feketetest fogalma A hevített tárgyak mint a vákuumkemencék molibdén vagy grafit fűtőelemei megfelelő hullámhossztartományban sugárzó energiát emittálnak a villamos energia hatására. A fűtőelem hőmérsékletének emelkedésével a kisugárzott energia hullámhossza rövidebb lesz, és az energia növekszik. Az energiát emittáló fűtőtestek a látható és az infravörös tartományban sugároznak. Általában a polírozott (reflektív) fémfelületek emisszióképessége kisebb. Az emisszióképesség növekszik a hőmérséklet emelésével. Legtöbb nem fémes anyag emisszióképessége nagyobb, mint a fémeké, ugyanakkor a felület minőségétől nagymértékben változik az emisszióképesség. Ez képezi alapját a Plansee által kifejlesztett új, nagy emisszióképességű feketetestszerű fűtőelem-bevonatnak. A feketetest-bevonat előnyösen megváltoztatja a fűtőelem reflektív hátoldalának emisszióképességét. A feketetest-bevonattal ellátott fémlemez az abszorbeált energiát a fémes hátsó oldalon teljes mértékben kibocsáthatja az emisszióképesség elvileg elérheti az 1,0 értéket. Ez az alapja a feketetest-bevonatú fűtőelemek teljesítménynövelő hatásának, amely előnyt az is fokozza, hogy a hátsó oldali reflektív felület fókuszálható a munkatárgyra, az izzó zóna közepére (2. táblázat). 2. táblázat Tiszta molibdén, TZM és ML-lemezek a) emisszióképességei Hőmérséklet, C ( F) Emisszióképesség b) Emisszióképesség c) 850 (1562) 900 (1652) 1000 (1922) 1100 (2012) 1150 (2102) 1200 (2192) 1250 (2282) 1300 (2372) 1350 (2462) a) 20 mikroinch vastagságú hengerelt felület b) bevonatlan Mo-lemez c) feketetest-bevonatú Mo-lemez 0,150 0,155 0,160 0,170 0,175 0,180 0,185 0,190 0,200 A szokásos fűtőelemek (akár Mo-ból, akár grafitból) mindkét irányban azonos mértékben (50/50%) sugároznak. A nagy emisszióképességű fekete Titánnal és cirkóniummal ötvözött molibdén 4 BME OMIKK Energiaellátás 2002/4.

3 test-bevonatú fűtőelemeknél a szalag alakú, lapos fűtőelem belső átmérője hevül fel, ezzel a sugárzás megoszlása kedvezőbb, így gyorsabb felfűtést és energiamegtakarítást lehet elérni. A bevonat lehetővé teszi, hogy a sugárzási energia 75%-át az izzó zóna közepére, a munkadarabra fókuszálják. További előny a fűtőelem nagyobb élettartama, a belső szerkezeti összetevők, gázfúvókák sugárzástól való nagyobb védettsége. A Plansee kísérleti és üzemi körülmények között mechanikailag és termodinamikailag vizsgálta a nagy emisszióképességű feketetest-bevonatot 2000 C hőmérsékleten, nagy vákuumban, ill. a szokásos gázok (nitrogén, hidrogén, argon, hélium) jelenlétében. TZM molibdénötvözet alkalmazása A nagy hőmérsékleti igénybevétel okozta fokozott követelmények vezettek a TZM molibdénötvözet alkalmazásához. A TZM igen kis mennyiségben finom diszperzió formájában tartalmaz ötvözőelemeket (0,5% titánt, 0,08% cirkóniumot és 0,01 0,04% szenet), amelyek a hőmérséklet növekedésével járó Moszemcsenövekedést gátolják, és növelik a Mo felületi feszültségét nagy hőmérsékleten (1. ábra), továbbá a hajlíthatóságát és folyási határát, és növelik a TZM újrakristályosodási hőmérsékletét (2. ábra). Mindezek a tulajdonságok lehetővé teszik kedvező kiegészítő komponensként való alkalmazását az izzó zónán belül, és a kemence szerkezeti részein mindenütt, ahol nagy a szilárdsági követelmény. felületi feszültség, MPa F TZM 200 MO 0 RT hőmérséklet, C MO 1. ábra A tiszta molibdén és a TZM felületi feszültségének összehasonlítása BME OMIKK Energiaellátás 2002/4. 5
