1 Falba építhetè zuhanyszerelvény LINUS Szerelési útmutató a beépítè szetthez Masterbox WB-SC-M Önelzáró kevertvíz, Cikkszám: Masterbox WB-SC-V Önelzáró elèkevert víz, Cikkszám: Masterbox WB-E-V Elektronikus elèkevert víz, Cikkszám: Made in Germany

Masterbox WB-SC-V Önelzáró elèkevert víz, Cikkszám: 01 827 00 99

2 Beépítési elèírások Mappleszaki adatok: Víznyomás (min. max.): Átfolyási sebesség: (ajánlott): Átfolyási sebesség: (min. max.): HÈmérséklet: Max. hèmérséklet: 1,5 5,0 bar 0,15 l/másodperc (9 l/perc) 0,1 0,3 l/másodperc (mappleködési idè változhat) 10 C és 45 C között (vegye figyelembe a forrázásveszélyt) 70 C (rövid ideig, például termikus fertètlenítés esetén FIGYELEM: forrázásveszély!) Beépítési elèírások: Gondoskodjon a DIN 1988 szabvány 3. része szerinti, ill. az EN norma szerinti megfelelè méretezésrèl. Továbbá vegye figyelembe a DIN 1988 szabvány 4. részére (ivóvíz védelme, ivóvíz javak védelme), valamint az EN 1717 normára (az ivóvíz védelme az ivóvízvezetékek szerelése során bekövetkezè szennyezés ellen) vonatkozó elèírásokat. VízminÈség: A SCHELL zuhanyszerelvények alkalmasak a 2001 évi ivóvíz rendelet szerinti vízvezetékrendszerekbe történè alkalmazásra. A rendszerbèl adódóan a szerelvények belsejében érzékeny alkatrészek találhatók, melyeket védeni kell az apró szennyezèdésrészecskéktèl és a vízkèlerakódástól. Adott esetben szapplerèt és vízkètelenítè berendezést kell alkalmazni (10 dh-s vízkeménységi foktól). A szerelvények ásványvízzel történè üzemeltetése csak megfelelè engedélyezés után lehetséges, mivel az ásványvíz összetevèi kicsapódásra hajlamosak, vagy különösen agresszívek a fém alkatrészekkel szemben. Általános szerelési útmutató: Alkalmazzon rozsdamentes vízvezetékeket. A meneteket kizárólag jóváhagyott tömítèanyaggal (teflonszalaggal) tömítse. A szokásos csavarozási nyomatékot ne lépje túl! Ritkán használt szerelvények: A csèvezetéket úgy kell kialakítani, hogy abban ne maradjon álló víz (körkörös szerelés). Adott az esetben a szerelvény mögé építsen be egy öblítèszelepet. Hosszabb üzemszünet utáni használat esetén jól folyassa ki a vizet (lásd Környezetvédelmi Hivatal ajánlása). Légionárius baktériumok elleni védelem: A légionárius baktériumok magas koncentrációjának veszélye esetén a szerelvényeket beépített öblítèszeleppel (SCHELL LINUS D-E-T, D-E-T ECO vagy D-SC-T) kell ellátni a termikus fertètlenítés elvégzése érdekében, vagy egyéb intézkedéseket kell elvégezni a DVGW W 551 munkalapnak megfelelèen. Különös figyelmet kell fordítani a beszerelésre a gyenge immunrendszerrel rendelkezè személyek esetében. Üzembe helyezési útmutató: A beszerelés után minden szerelvényt nyomáspróba alá kell vetni, melyet lehetèség szerint magas nyomású levegèvel kell elvégezni. EllenÈrizni kell a termosztát hèmérsékletbeállítását, forróvíz hèmérsékletének szabályozása (38 C ± 1 K). Termosztátos szerelvények: FIGYELEM: Nincs forrázásveszély! A kevertvíz hèmérséklete magasabb melegvíz hèmérséklet esetén változik. Adott esetben központi termosztátot kell beépíteni. Termosztát nélküli kevertvizes szerelvények: A melegvízellátás üzemi hèmérsékletét úgy kell beállítani, hogy ne léphessen fel a forrázás veszélye. Adott esetben központi termosztátot kell beépíteni. Kültéri szerelés esetén: FIGYELEM: Fagyveszély esetén ürítse ki a szerelvényt! Szerelje le a mappleködtetè alkatrészeket, vagy helyezzen a szerelvényre fagymentes takarókötést. Csak a WB-SC-M és a WB-SC-V típusú önelzáró szerelvényekre érvényes útmutató: Minden szerelvény mappleködését gyárilag ellenèrzik és a mappleködési idè kb másodpercre van beállítva a következè értékek teljesülése esetén: 1. Víznyomás: 3 bar 2. Kevertvíz hèmérséklete: 38 C 3. Átfolyási sebesség a zuhanyfejnél: 10 l/perc EttÈl eltérè nyomás, átfolyási sebesség és hèmérsékletváltozás a mappleködési idè változását vonja maga után: 1. Mappleködési idè változása a víznyomás változásának következményeként Magasabb nyomás rövidebb mappleködési idè Alacsonyabb nyomás hosszabb mappleködési idè 2. Mappleködési idè változása az átfolyási sebesség változásának következményeként Alacsonyabb átfolyási sebesség - rövidebb mappleködési idè Magasabb átfolyási sebesség - hosszabb mappleködési idè 3. Mappleködési idè változása a hèmérséklet változásának következményeként Alacsonyabb hèmérséklet hosszabb mappleködési idè Magasabb hèmérséklet rövidebb mappleködési idè A mappleappleködési idè 3 bar víznyomás esetén a szabályozótapplevel kb. 10 és kb. 30 másodperc között állítható. A vezetékrendszerben lévè nyomásingadozásból eredèen a mappleködési idè ingadozása elèfordulhat. 2

fertètlenítés esetén FIGYELEM: forrázásveszély!) Beépítési elèírások: Gondoskodjon a DIN 1988 szabvány 3. része szerinti, ill. az EN 806-3 norma szerinti megfelelè méretezésrèl.

3 Beépítési elèírások AWB-SC-M és a WB-SC-V masterbox méretei 2. A WB-E-V masterbox méretei Ügyeljen a falba való beépítés mélységére! (csempe síkja, lásd a 10. oldalon is) Tartozék a szárazbeépítéshez: a SCHELL tömítèèszalagja, cikkszám: megvédi a szerelvényt a beszivárgó nedvességtèl. Tartozék: SCHELL LINUS zuhany-szerelèmodul, Cikkszám:

4 Csatlakozás építési oldal Az elektronikus készreszerelè szett esetében kizárólag a SCHELL által jóváhagyott hálózati elemeket szabad beszerelni. Ajánlott beszerelési méretek A hideg és melegvíz közötti nyomáskülönbség < 1,0 bar-nál. A kábelt helyezze a védècsèbe (falon belül). elèkevert vizes változat Ügyeljen az ettèl eltérè beszerelési méretekre olyan berendezéseknél, melyeket fèként gyermekek fognak használni. A mozgássérültek részére kialakított zuhanyozóhelyiségeknél gondoskodni kell arról, hogy a mozgástér elegendè legyen. A zuhanyozóhelyiségeket elegendè kapaszkodóval kell ellátni. 2 x 0,75 mm 2 -es kábel 12 V-os alacsonyfeszültség (csak az elektronika esetén) Vegye figyelembe, hogy a VDE 0100 norma szerint nincs 230 V-os áramellátás! 1. Ajánlott beszerelési méretek, adott esetben a felhasználó igényeihez kell igazítani. 2. Kisgyerekek által gyakran látogatott helyiségekbe az ECO kivitel esetén a masterboxot térfigyelè kamerával együtt úgy kell beszerelni, hogy annak mappleködése biztosított legyen. 8

elèkevert vizes változat Ügyeljen az ettèl eltérè beszerelési méretekre olyan berendezéseknél, melyeket fèként gyermekek fognak használni.

5 Szerelés 1 Ügyeljen a VDE 0100 norma szerinti védelmi tartományra. A hálózati feszültség nem lehet > 24 Voltnál. 1. sz. terület 0. sz. terület VDE 0100 norma szerinti védelmi tartomány Alkatrészek 2 WB-SC-V kivitel. A melegvízoldalt le kell dugózni. Az öblítècsonk és a rögzítèanyag a kiszerelés része. 1 = zuhanycsatlakozó 2 = fali kifolyócsatlakozó 3 = rögzítèkeret 4 = masterbox rögzítés 5 = önelzáró kartus (6 V-os mágnesszelep) 6 = elèelzárószelep 7 = szennyezèdésszapplerè + visszafolyásgátló IG = belsè menet TW = ivóvíz TWW = meleg ivóvíz Mischwasser = kevert víz elèkevert víz öblítècsonk 9

1 = zuhanycsatlakozó 2 = fali kifolyócsatlakozó 3 = rögzítèkeret 4 = masterbox rögzítés 5 = önelzáró kartus (6 V-os mágnesszelep) 6 = elèelzárószelep

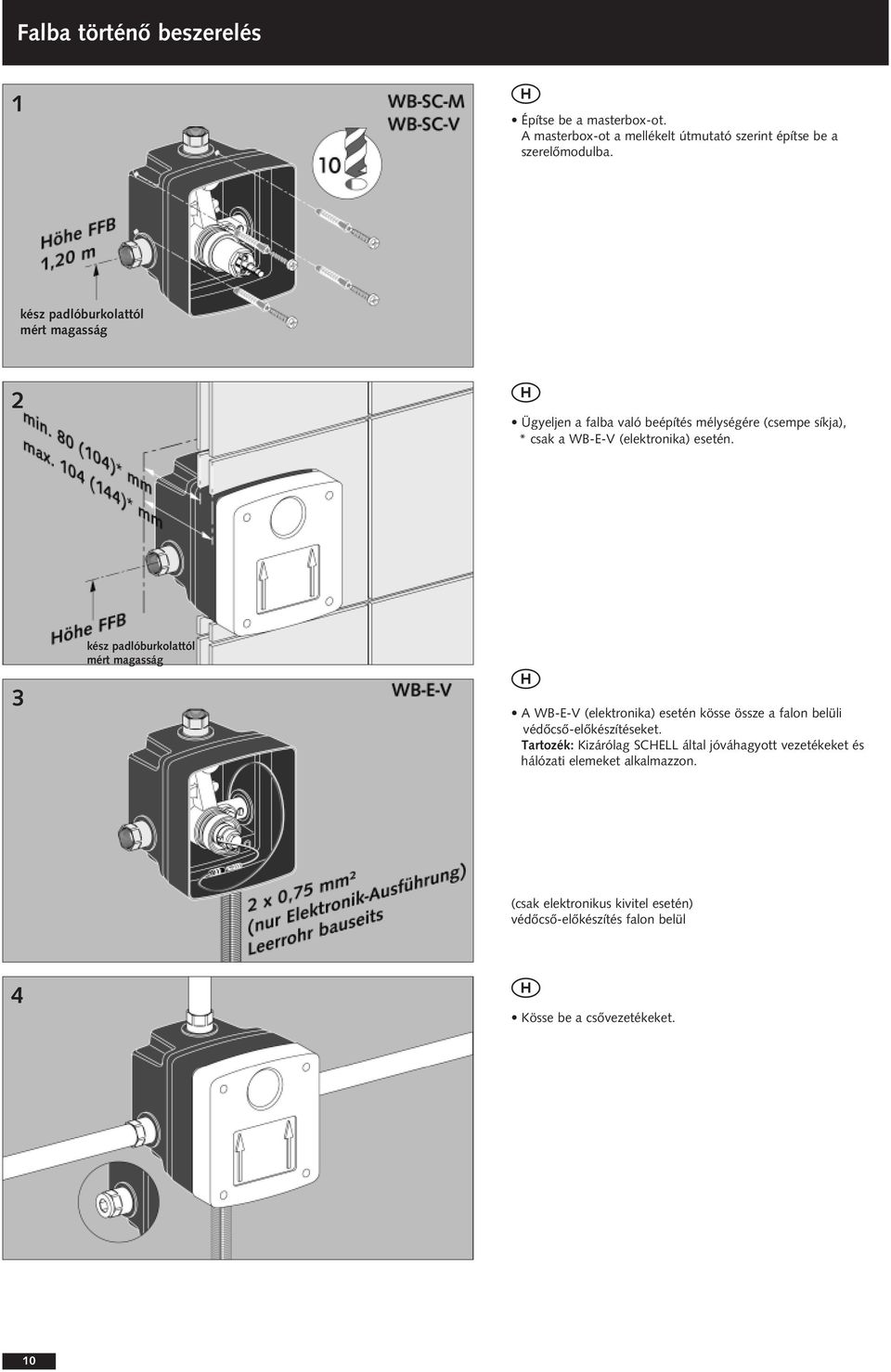

6 Falba történè beszerelés 1 Építse be a masterbox-ot. A masterbox-ot a mellékelt útmutató szerint építse be a szerelèmodulba. kész padlóburkolattól mért magasság 2 2 Ügyeljen a falba való beépítés mélységére (csempe síkja), * csak a WB-E-V (elektronika) esetén. 3 kész padlóburkolattól mért magasság A WB-E-V (elektronika) esetén kösse össze a falon belüli védècsè-elèkészítéseket. Tartozék: Kizárólag SCHELL által jóváhagyott vezetékeket és hálózati elemeket alkalmazzon. (csak elektronikus kivitel esetén) védècsè-elèkészítés falon belül 4 Kösse be a csèvezetékeket. 10

3 kész padlóburkolattól mért magasság A WB-E-V (elektronika) esetén kösse össze a falon belüli védècsè-elèkészítéseket.

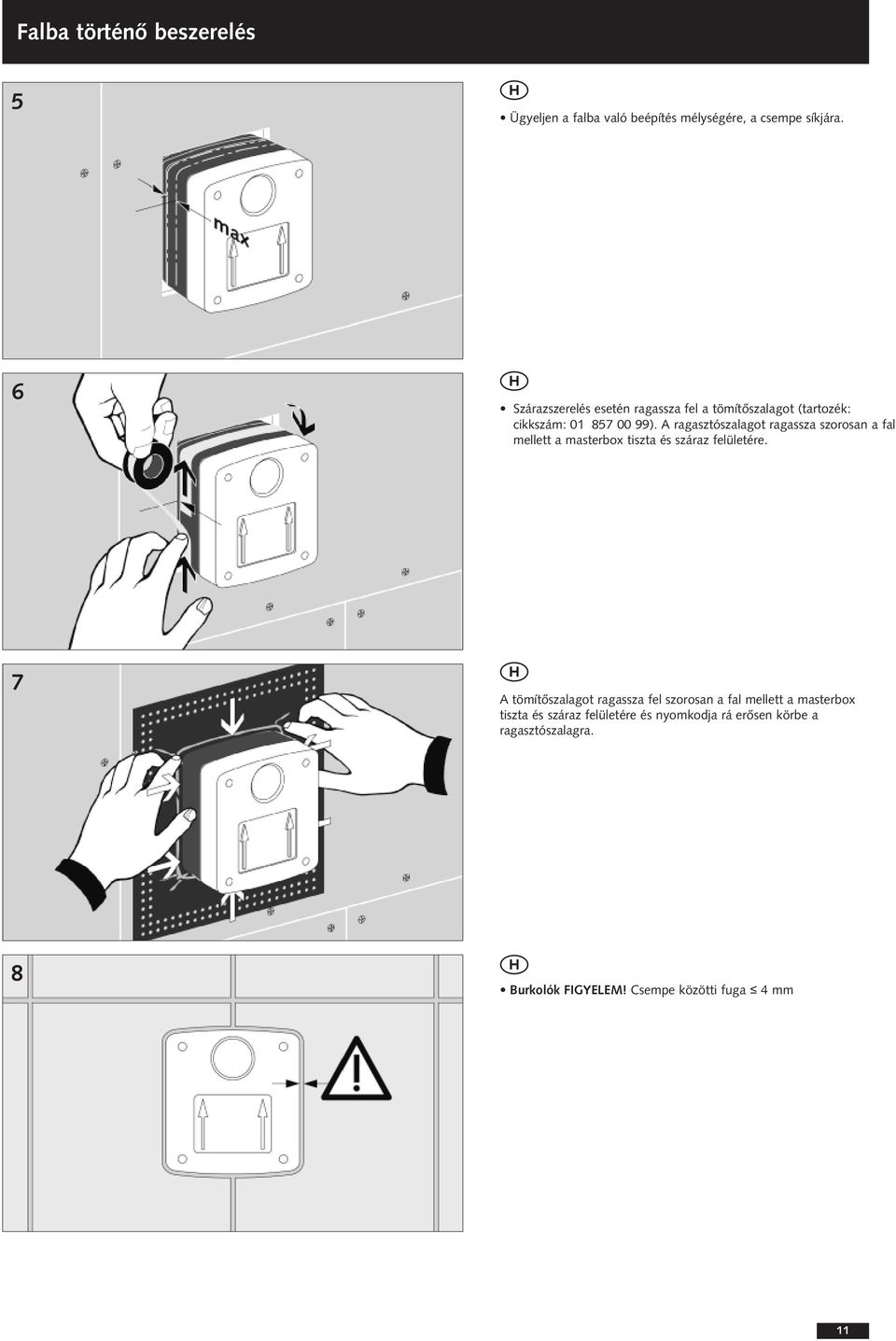

7 Falba történè beszerelés 5 Ügyeljen a falba való beépítés mélységére, a csempe síkjára. 6 Szárazszerelés esetén ragassza fel a tömítèszalagot (tartozék: cikkszám: ). A ragasztószalagot ragassza szorosan a fal mellett a masterbox tiszta és száraz felületére. 7 A tömítèszalagot ragassza fel szorosan a fal mellett a masterbox tiszta és száraz felületére és nyomkodja rá erèsen körbe a ragasztószalagra. 8 Burkolók FIGYELEM! Csempe közötti fuga 4 mm 11

A ragasztószalagot ragassza szorosan a fal mellett a masterbox tiszta és száraz felületére.

8 SCHELL GmbH & Co. KG Armaturentechnologie Postfach 1840 D Olpe Tel.: Fax: info@schell-armaturen.de 90 xxx xx 00
