4 Rexroth Pneumobil Pneumobil= sűrített levegővel működő jármű Rendezvény neve: Rexroth Pneumobil 2009, helyszín: Eger, Érsekkert, Felvonulás és járműbemutatás a Dobó téren, 2009 május 8-9. Szervező vállalatok: Bosch Rexroth Pneumatika Kft, Eger Bosch Rexroth Kft, Budapest 4

5 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Elért teljesítmények Díjazás 5

6 Célok Egy gyakorlati képzést erősítő program felajánlása a műszaki felsőoktatási intézmények számára Az innovációs megoldások kiterjesztése az olyan alternatív energiaforrásokra, mint a sűrített levegő A Rexroth pneumatikus termékek felhasználási lehetőségeinek megismertetése a műszaki felsőoktatás diákjaival Gazdaságos levegőhajtás tervezése és kivitelezése a diákok kreativitásának segítségével Megfelelő kapcsolat kiépítése a Bosch vállalatok és az egyetemek között A Rexroth pneumatikus elemek előtérbe helyezése a verseny sajtóban való megjelenésével 6

7 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Elért teljesítmények Díjazás 7

8 Csapatok, versenyszámok, értékelés A PNEUMOBIL 2009-re neveztek 14 nevezett intézmény (ebből kettő külföldi) 33 nevezett csapat (29 hazai, 4 külföldi) Összesen 139 versenyző A versenyzőket három futamban és konstrukciósan értékeljük: Legnagyobb megtett távolság (adott mennyiségű sűrített levegővel) Legrövidebb idő elérése egy adott távolságon Gyorsulási verseny Konstrukció: - Innováció, tartalom, ötletes megoldások - Alkalmazott szerkezeti és alapanyagok - Pneumatikus kapcsolások - Megoldás hatékonysága - A kivitelezés minősége és a jármű designja 8

9 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Elért teljesítmények Díjazás 9

10 Műszaki feltételek Kialakítás:A járművet vezető személynek a járművön kell tartózkodnia Méretek, tömeg: Nincs megkötve Vázszerkezet, karosszéria: fémből kell készülnie, palack, reduktor védelme, mozgó alkatrészek elválasztva Motor: csak egy motor, max.4db henger, vezérlés tetszőleges, jól látható kialakítás Hajtáslánc: szabadonfutó kötelező, tengelykapcsoló, sebességváltó megengedett Kerékfelfüggesztés: tetszőleges Kormánymű: tetszőleges, 8m sugarú körön beül forduljon Fék: 2db független, álló helyzetben rögzítő Üzemanyagtartály: Messer FC-2000,N 2,10l, 200bar Pneumatikus elemek: csak a Rexroth által gyártott Biztonsági előírások: vészstop kör, biztonsági öv, bukósisak Dokumentáció: Kinematikai számítás és vázlat, pneumatikus kapcsolás 10

11 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Elért teljesítmények Díjazás 11

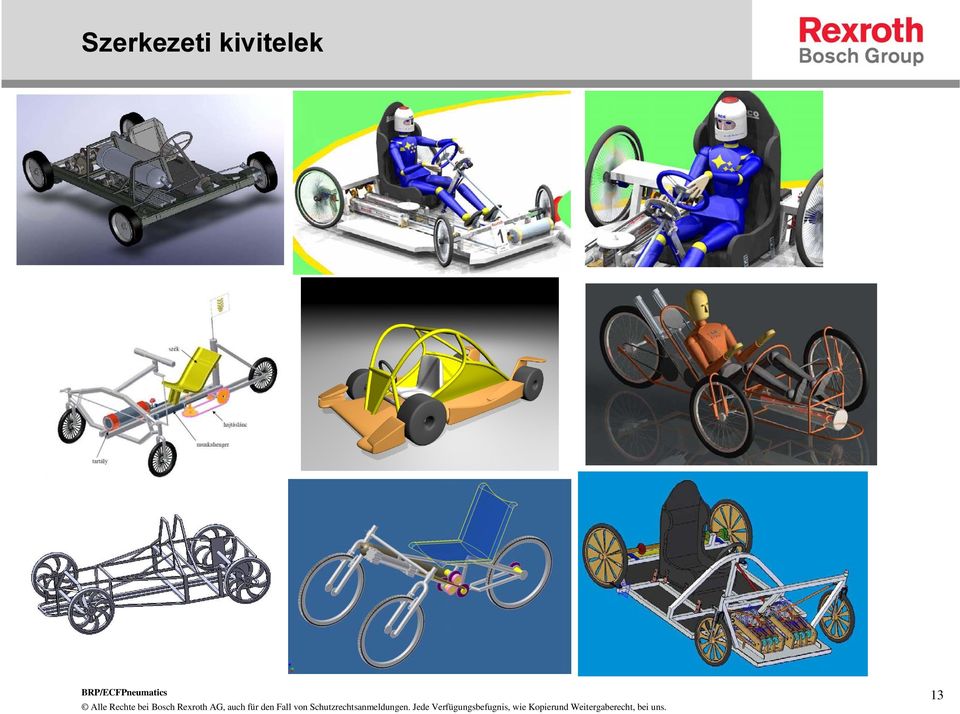

12 Szerkezeti kivitelek 12

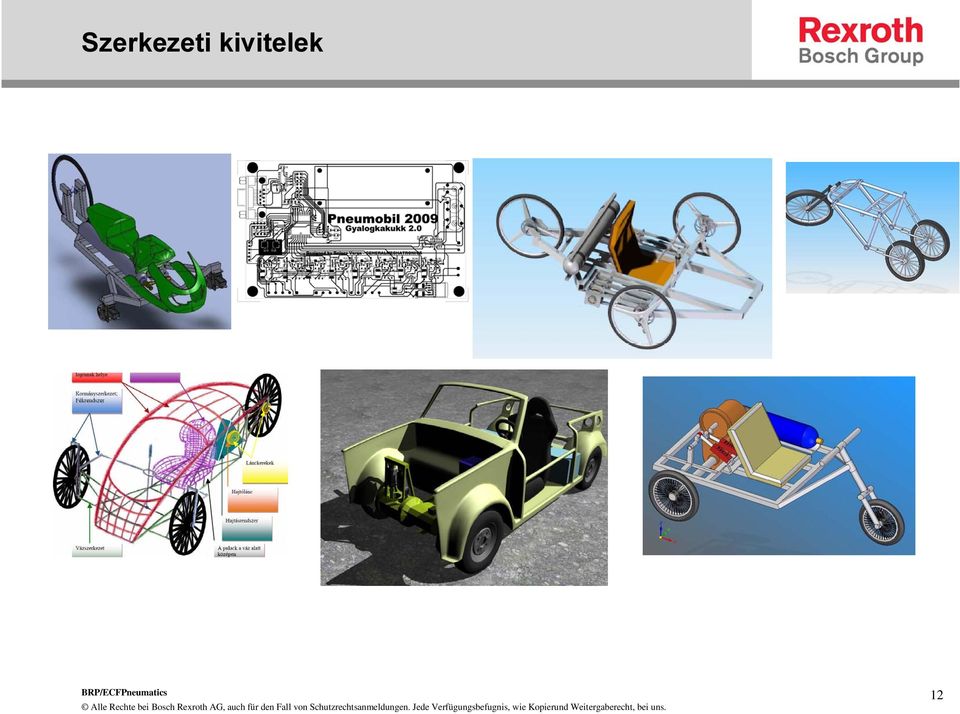

13 Szerkezeti kivitelek 13

14 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Díjazás 14

15 Hajtókaros motorok 15

16 Lineáris motorok 16

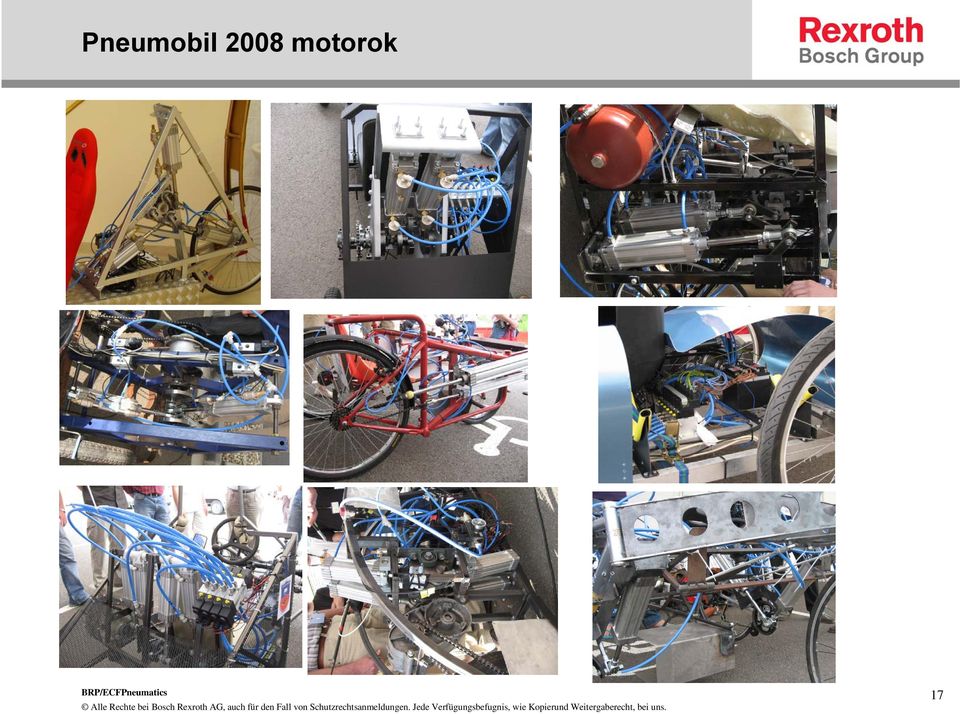

17 Pneumobil 2008 motorok 17

18 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Elért teljesítmények Díjazás 18

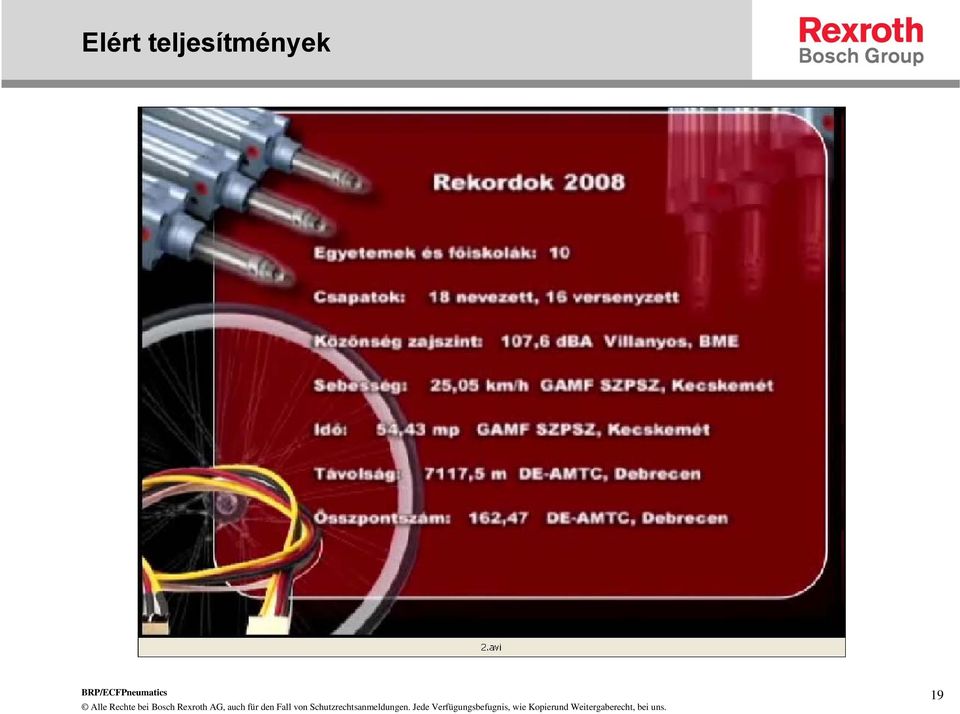

19 Elért teljesítmények 19

20 Tartalom Rexroth Pneumobil Célok Csapatok, versenyszámok, értékelés Műszaki feltételek Szerkezeti kivitelek Motorok Elért teljesítmények Díjazás 20

21 Díjazás A verseny abszolút győztese megkapja a Rexroth Legjobb Pneumobilja címet, valamint az év kupáját A kategóriák győztesei (körülbelül 30 fő a tanárokkal együtt) részt vehetnek egy tanulmányúton Németországban Minden jelentkezőt értékes díjazásban részesül 21
